Монтируем ворота из профнастила самостоятельно? Пошагово – Обзор

Расчёт необходимых материалов для распашных ворот из профнастила

Мы определились с конструкцией ворот. Теперь необходимо просчитать необходимый материал. Для этого делаем чертёж распашных ворот и проставляем размеры.

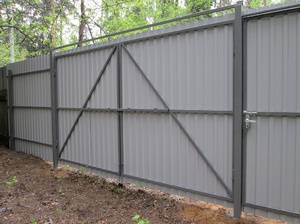

На фото изображён самый простой каркас ворот. Он не включает в себя горизонтальные и вертикальные ребра. Они не сильно нужны, поскольку листы профнастила имеют ребристую форму и благодаря этому большую продольную жёсткость.

Приступаем к изготовлению каркаса. Для этого нам потребуются профильные трубы с сечением 40*20мм или в зависимости от размера ворот 60*40мм. Длину трубы можно рассчитать на нашем калькуляторе.

На данном фото мы делали забор с креплением профнастила прямо к раме каркаса.

Для крепления использовали заклёпки того же цвета, что и листы профнастила.

Если вы хотите увеличить жёсткость конструкции, то можете приварить полосу металла. Она будет закрывать щели между каркасом и листом. Для этого можно взять стальную полосу размером 25*4мм или 40*4мм и приварить к каркасу ворот. Можете высчитать длину полосы на нашем калькуляторе.

Виды откатных ворот

Если столбы у вас ещё не установлены, то могу порекомендовать, при расчёте размера ворот, опираться на размеры листов профнастила. Выбрав, таким образом, ширину ворот, не придётся подрезать листы и идеально ляжет нахлест.

Теперь зная количество материалов, можно отправляться за покупками металлических труб, листов профнастила, петель, замков и запоров, а также декоративных элементов.

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Особенности ворот

Железные ворота практичные, функциональные и долговечные. Они представлены несколькими разновидностями:

  1. Сварные – дешевые, прочные конструкции из металла. Они имеют строгое исполнение в минималистическом стиле.
  2. Ковка – уникальные конструкции из железа, имеющие привлекательный стиль. Можно сделать дракона, цветы, лица, как в фильмах или на картинках. Из недостатков можно отметить внушительную стоимость.
  3. Комбинированный вариант является компромиссом между высокой надежностью, изящным видом и умеренной стоимостью.


Евроштакетник

Ворота и калитка – оптимальное решение для обустройства ограниченного въездного пространства на территории. Также это защита от несанкционированных вторжений, удостоверение статуса собственника, гармоничное дополнение экстерьера постройки, ландшафта.

Металлический прокат служит десятилетиями при условии обработки каждые несколько лет. Ограничений в плане механических нагрузок для стальных створок и каркаса практически нет, эксплуатация комфортная. У ворот есть механизмы для запирания и отпирания. Конструкция простая, практически не ломается.


На даче

Металл применяется для изготовления не только кованых либо гладких решеток, но и полнотелых прутков ворот. Также из него делают декоративные пики на стальные створки. Они могут быть ажурными либо строгими сплошными.

Для покрытия полотен металлических конструкций используют грунт-эмали, стойкие краски. При нанесении патины поверхности стальных створок искусственно состариваются, что придает изделию элегантный вид.


Металлические створки с калиткой из профлиста

Габариты конструкций из железа возможны любые – 2.5х1.5 м, 2.5х2 м, 3.0х3.0 м (3х3 м или 3000х3000 мм), 3000х2000 мм, 4х4 м, 4100х4100 мм, 6х5 м. Замеры для ворот делаются в метрах или сантиметрах – фактически разницы никакой.

Высота 3030, 3000 мм считается стандартной, но любые другие варианты исполнения стальных створок тоже возможны. При выборе размера входа следует учитывать рост жильцов частного жилого объекта. Финансовые условия по сумме можно посмотреть в прайсе.


Металлические дверцы

Цена входной группы для двора рассчитывается индивидуально за 1 м2 или за все операции (составляется смета). Для этого на сайтах производителей есть онлайн-калькуляторы. Также можно связаться с менеджерами лично и задать интересующие вопросы по расценкам.

Точная цена на стальные створки с установкой может быть названа только после выполнения замеров. Сказать, сколько будет стоить забор, возможно, зная все необходимые параметры. Сюда включают стоимость материала, учитывают сложность обработки, потребность в снятии старых ворот и прочее.


Распашные конструкции из металла

При выборе модели поможет фотогалерея из портфолио выбранной компании. Там можно посмотреть фото уже сданных проектов ворот разных типов. Примеры фото в галерее показывают, как смотрится то или иное решение в жизни.

Чтобы узнать, как будет смотреться забор из листового сплава, например на СНТ-участке, используют фотошоп.

На фото изображен забор из металла частного дома.


Секция с элементами ковки

Цена распашных ворот

Сколько стоит установить ворота, зависит от того, какая часть работ уже собрана без услуг строительной компании. Если работы производились самостоятельно, нужно будет заплатить лишь за стройматериалы, которые потребуются для монтажа. Как правило, расценки варьируются в пределах 32000–37000 руб.

Монтаж распашных створок с калиткой

Но полностью конструкцию ворот можно и не ставить самостоятельно. Приобрести и установить эту воротную систему под ключ можно в строительных отделах многих специализированных магазинов, которые занимаются производством металлоконструкций.

Здесь можно заказать сборку этого изделия по своим чертежам, причем получив бесплатную консультацию. Заказанные по собственному эскизу воротные системы из профнастила рассчитываются отдельно в каждом конкретном случае.

Если по определенным причинам после сборки створок потребовалось привлечь для монтажа строителей, то к общей смете нужно добавить работу специалистов в районе 3000–6000 руб.

Двор частного дома

Это довольно экономичный и долговечный вид ограждения. Причем огромная гамма изготавливаемых расцветок дает возможность подобрать самые подходящие изделия для каждого участка.

Пошаговый монтаж изделия

Делайте работу в определенной последовательности. Вначале ставятся столбы, затем сооружается каркас, потом устанавливаются профильные листы. В самом конце конструкция обустраивается фурнитурой и остальными декоративными элементами.

Установка опор

По технологии первым делом устанавливаются столбы. Когда бетон будет высыхать, можно заняться сборкой каркаса. После изготовления каркаса бетон уже высохнет, и тогда можно производить последующие манипуляции, связанные с опорами. Если калитка будет отдельной от ворот, то монтируется 3 опоры. Порядок работы:

  1. С помощью лопаты выкопать 3 лунки на глубину 120 см. Не стоит копать слишком широкие ямы, поскольку это повлияет на перерасход бетона.
  2. Сделать подушку из песка и щебня толщиной 15 см. Затем нанести на профильную трубу грунтовку.
  3. После чего, используя уровень, поставить трубу ровно по вертикали. Нужно максимально ровно установить столб, в случае перекоса вся конструкция не будет работать так, как нужно.
  4. Квадратная труба фиксируется распорками и заливается подготовленным бетоном. Наверх столба приварить заглушку, чтобы во время дождя вода не попадала внутрь.

Изготовление каркаса

Бетонные столбы установлены, бетон сохнет. Чтобы не тратить время, в процессе высыхания бетона нужно приняться за изготовление каркаса для створок. Последовательность изготовления ворот из профлиста своими руками по технологии:

Нарезать детали по размерам. Угол среза квадратных труб составляет 45 градусов. Конечно, можно приварить элементы встык, но так получится менее эстетично, поэтому желательно на краях заготовок сделать углы.
Взять все детали и начать их выкладывать на ровной поверхности, чтобы получилась створка. Все места соединений прихватываются несколькими точками. Затем конструкция корректируется. После чего каркас обваривается со всех сторон.
Две створки готовы. Обычно их усиливают перемычками — косыми или крестообразными. Например, если выбраны перемычки, которые будут привариваться по диагонали, то квадратная труба прикладывается к левому верхнему углу правой створки и приставляется к нижнему углу этой же створки. Такая манипуляция проделывается с другой створкой. Теперь в центре двух створок по горизонтали приваривается другая перемычка. Таким способом делают усиление ворот.
В конце сварные швы освобождаются от шлака и зачищаются

Весь металл окрашивается краской, но важно не забыть предварительно нанести грунтовку.

Предупреждение! Ворота при закрывании не должны тереться створками, поэтому очень важно точно рассчитать зазор

Приваривание петель

Если навесы приварить криво, то ворота будут открываться неровно и со скрипом. Поэтому этот этап работы можно считать самым важным. Профессионалы прикрепляют петли по такому принципу:

  1. Вначале навесы надо приварить к опорам. На столбе отмечается мелом вертикальная линия, к которой приставляются шарниры и прихватываются. После прихватки последует точная корректировка. Только после этого петли полностью обвариваются.
  2. Затем такая процедура проделывается со створками и калиткой. Если вы желаете, чтобы ворота открывались внутрь и наружу, то шарниры прикрепляются встык к колонне. Если в планах, чтобы створки открывались только наружу, то навесы привариваются только внахлест с уличной стороны.

Примечание! Шарниры должны установиться симметрично друг другу с точностью до 1 мм. От низа колонн они привариваются на 20−30 см от земли.

Крепление профильных листов

Иногда профнастил закрепляется только с внешней стороны, а бывает и с обеих сторон. Мастера быстро делают работу по установке листов, они придерживаются следующих правил:

  1. В раме и на листах с помощью дрели проделываются отверстия. Шаг между отверстиями составляет 15 см. Сверление касается не только периметра створок, но и диагональных перемычек.
  2. Далее нужно взять болты, гайки и гаечные ключи. Прикручивать сверху, продвигаясь в сторону по створке, затем — по бокам конструкции и в самом низу.

Примечание! Для закрутки болтов можно применить шуруповерт со специальной шестигранной насадкой. С одной стороны придерживать гайку ключом, а с другой — вкручивать сам болт.

По окончании работы в листе на калитке вырезается отверстие для замка. Далее необходимо прикрепить горизонтальную задвижку. В нижней части створок закрепить две вертикальные задвижки, которые опускаются в трубки, предварительно вбитые в грунт.

https://youtube.com/watch?v=gumoq9guC5o

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

  • Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
  • Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
  • Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
  • Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

  • электронный привод для откатных ворот;
  • пульты для дистанционного управления;
  • элементы для безопасности;
  • рейка с зубцами;
  • сигнальная лампа;
  • сварочный аппарат;
  • сверла для металла и дрель;
  • приводы для подключения элементов безопасности;
  • электроприводы для питания;
  • приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

  • выбор места для электропривода;
  • укладка привода на швеллер и закрепление его зубчатой рейкой;
  • приваривание рейки к профильной трубе;
  • установка концевых выключателей;
  • подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Автоматические ворота не только облегчают жизнь, но и придают приусадебному участку облагороженный вид. Приняв решение установить их у себя вы не пожалеете в дальнейшем. Однако, перед началом работ необходимо ознакомится со всеми нюансами конструирования. В этом случае они прослужат вам немало лет.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Технология сборки

Для того чтобы надлежащим образом возвести откатные ворота следует составить примерный чертеж конструкции, в котором осуществить расчет требуемых материалов и указать все составные элементы.

Далее стоит приступить к подготовке мест под основание ворот и опорных столбов. В большинстве случаев они выполняются в качестве траншеи под закладной элемент и углублений.

Обустройство фундамента

Названный пункт включает в себя изготовление основания под опорные столбы и сами ворота. При отсутствии возможности использования опор от забора стоит выкопать две ямы глубиной не ниже 1,5 м. Затем устанавливаем столб в углубление и фиксируем бетонным раствором. Воротное основание предусматривает оборудование траншеи с шириной 50 см и глубиной не менее 1,5 м.

Обустройство фундамента предполагает использование П-образного металлического изделия или швеллера, длина которого должна совпадать с протяженностью подготовленной траншеи. Вместе с этим для усиления основания и придания ему требуемой прочности применяют элементы арматуры. С внутренней стороны швеллерной балки привариваются отрезки металлических прутьев на глубину траншеи, образуя некоторую подпору. Швеллер должен быть уложен таким образом, чтобы верхний его край находился на одном уровне с дорожным покрытием, а его концы плотно прилегали к опорным столбам.

Установка опорных столбов

На поверхность швеллерной балки устанавливаются две роликовые тележки, которые будут осуществлять движение створки. Не стоит забывать и про размещение электрических питающих кабелей. Как правило, все схемы и чертежи прилагаются в комплекте на электрический привод.

Изготовление рамы

Перед тем как приступить к нарезке и сварке металлического профиля, следует определить размеры внутреннего каркаса и рамы. Для изготовления последней составляющей необходимо использовать профиль с сечением от 60×40 и страховочных перегородок 40×20.

На нижнюю балку рамной конструкции устанавливается направляющий рельс, и все элементы скрепляются посредством сварочного аппарата. Далее с помощью заклепок или металлических саморезов фиксируем профнастил на раме.

Заключительные мероприятия

На крайнюю швеллерную балку, забетонированную в фундаменте, следует зафиксировать каретки и раздвинуть их в противоположные стороны. Затем на них надевается рамная конструкция с накатным роликом и выравнивается по строительному уровню. После необходимо сваркой точечно прихватить платформу кареток со швеллером, еще раз проверить вертикальность, горизонтальность, отсутствие перекосов и окончательно проварить по всему периметру. Далее закрепляем уловители, верхний страховочный и концевой роликовые механизмы.

Виды ворот из профнастила

Если вы не хотите усложнять конструкцию и предпочитаете надежность, то могу порекомендовать распашные ворота. Не зря подавляющее большинство владельцев домов выбирают именно их. Данные ворота состоят из двух створок, которые распахиваются в разные стороны. Такая конструкция позволяет максимально уменьшить вес на опоры.

Хотя ворота из профилированного листа и так гораздо легче полностью металлических, все же лучше уменьшать нагрузку на опорные столбы. Так вы сможете избежать проблем в будущем, связанных с повреждением или перекосом ворот. Кстати, петли ворот вам тоже прослужат гораздо дольше и открывать ворота будет легче.

Следующими мы рассмотрим откатные ворота из профнастила. Они выполнены из одной створки, которая перемещается вдоль забора.

Можем более подробно рассмотреть виды откатных ворот.

Плюсы откатных ворот

  • Можно подключить автоматику
  • Легко открываются, даже когда весь двор замело снегом.
  • Не нужно оставлять свободное пространство за воротами, для их открытия.

Онлайн-калькулятор заборов из профнастила

Сделать такие ворота самостоятельно довольно сложная задача.

  1. Нужно правильно рассчитать противовес, иначе они перекосятся и их будет непросто открыть.
  2. Придётся залить очень крепкий фундамент, способный выдержать опорный столб.
  3. Довольно сложно без навыка сварить такие ворота.
  4. Обычно делают автоматическое открытие таких ворот. Подключение автоматики так же может вызвать сложности.

Последними мы рассмотрим сдвижные ворота. Они сочетают в себе положительные черты как распашных так и откатных ворот. Состоят они из двух створок, которые раздвигаются в разные стороны вдоль забора. Про положительные качества этого забора мы уже знаем, давайте посмотрим на недостатки.

  1. Все же нужно следить за правильностью расчёта противовеса. Хоть это и не так критично, поскольку полотно вдвое меньше, но перекосы будут видны и будет происходить быстрая выработка механизма отката.
  2. Хотя нагрузка на опорные столбы в данном случае меньше, к недостаткам можно отнести их количество. Придётся делать два опорных столба.

Исходя из соображений простоты реализации и дешевизны конструкции, многие останавливают свой выбор на распашных воротах.

Монтаж конструкции

Ворота из металлопрофиля отличаются надежностью. Они прослужат длительное время, если при монтаже соблюдены не допущено ошибок:

  1. Приобретенный металл нарезается с помощью болгарки по предварительно созданным эскизам. Рекомендуется заготовить материал в количестве, на пару метров превышающем предварительные подсчеты.
  2. Металлопрофильный срез обязательно зачищается шлифовальным инструментом. Таким способом устраняются появившиеся зазубрины и сколы. Участки со ржавчиной также тщательно обрабатываются. Таким способом продлевается эксплуатационный срок каркаса, облегчается его монтаж.
  3. Грунтовые работы. Под опорные столбы предварительно готовятся ямы. Их диаметр должен превышать обхват трубы примерно на 10 см. Глубина ямы должна быть не менее 1 м. Для усиленного крепежа опор в выкопанные углубления помещается песок со щебнем, все это заливается бетонным раствором.
  4. Проведение сварочных мероприятий. Нарезанные металлические фрагменты собираются в единое изделие. Работа выполняется с одного из углов, предполагает создание цельной прочной рамы. Точность углов определяется посредством уровня. Недопустимо наличие даже минимального перекоса.
  5. На готовом каркасе отчетливо просматриваются швы. Их необходимо обработать надлежащим образом, придав конструкции законченный вид и обеспечив защиту окружающих от травмирования острыми краями, заусенцами.
  6. Далее устанавливается крепеж. На раму со створками и опорные столбы напаиваются петли, на которые и насаживаются готовые ворота.
  7. При необходимости каркасная конструкция окрашивается. Перед этим рабочая поверхность зачищается и обезжиривается.

Обзор технических характеристик профлиста

Профнастил – это гофрированная тонколистовая сталь с оцинкованным защитным покрытием. Дополнительно для придания цвета или рисунка наносится слой из полимерного состава с одной или двух сторон. В продажу поступает материал трех классов: C. CH. H. Различия заключаются в высоте волны, прочностных показателях, толщине полотна и массе (по нарастающей соответственно перечислению). Для ворот допустимо использование всех типов несущего профлиста, но всё же чаще предпочитают дополнительно усиленные.

К плюсам устройства заборов из профлиста и калитки, и ворот относят следующее:

  • легкий вес;
  • достаточно высокая жесткость;
  • легкий раскрой;
  • быстрота сборки конструкции;
  • долговечность результата;
  • сохранение внешнего вида в течение длительного времени, возможность его менять;
  • эстетичность.

Из недостатков стоит отметить слабую механическую устойчивость к ударам и прочим механическим воздействиям. Полотна деформируются или образуются сквозные повреждения. В результате нарушается защита от коррозии, которую необходимо будет обновить.


Деформация профлиста от удара Источник www.shumoekran.ru

Еще один минус – металл не заглушает звуки. А малый вес листов вынуждает прибегать к усилению и утяжелению каркаса с опорными столбами. Это обосновано тем, что сплошным полотнам конструкции дополнительно нужно будет сопротивляться переменчивым воздушным потокам.

Монтаж ворот из профнастила своими руками

Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.

Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.

К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.

Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.

Какой выбрать забор?

Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.

Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.

Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.

Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.

Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.

После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.

Разметка и земляные работы

Для того, чтобы произвести разметку размещения опорных столбов, необходимо определить месторасположение калитки. При ее отдельной установке столбов будет 3, а при встроенной в полотно створки достаточно 2-х опор.

Если забор вокруг территории участка уже установлен, натяните шнур между его крайними стойками. Положение нити обозначит линию положения забора из профнастила с воротами и калиткой, а так же позволит отметить места установки столбов в соответствии с подготовленным чертежом.

Несущей основой кирпичного столба является профильная труба 60х60 мм.

Для ее вертикальной установки и последующего бетонирования нужно пробурить в земле 2 или 3 отверстия. Диаметр бура 120-140 мм. Выкапывание ям лопатой приведет к увеличению их размера и излишнему расходу бетона. Глубина ямы должна быть не менее 1/3 от высоты устанавливаемой стойки.

О способах изготовления распашной конструкции

Распашные ворота можно изготовить:

  1. Используя одну створку: одностворчатый вариант металлических ворот.
  2. Двухстворчатые металлические ворота, состоящие из равноценных в техническом оснащении конструкций.

В первом варианте необходимо учесть свободное место для открывания конструкции. Это можно с натяжкой отнести к недостаткам одностворчатого варианта. Нужно понимать, что ворота с одной створкой – это постоянная парусность, если не укрепить конструкцию изнутри. С другой стороны, при попытке усиления каркаса это автоматически вызовет излишнее давление на петли, что может привести к перекосу створки.

Второй вариант исключает вышеперечисленные проблемы. С увеличением количества необходимых петель, и дополнительного расхода металла немного увеличится общая стоимость конструкции. Но решив установить двухстворчатые распашные ворота из профнастила, вас не будет волновать вопрос парусности. Ворота этого плана более надёжные.

Теперь можно перейти к вопросу усиления каркаса. Эта операция включает в себя несколько отдельных этапов с использованием дополнительного количества металла.

Установка крепежей и подвижных элементов

Установка подвижных частей и крепежей является самым важным моментом, т.к. будет отвечать за работу ворот в целом. На данном этапе производиться установка роликовых опор. Делается это строго по заводской инструкции, которая обязательно идет в комплекте с изделием.

Для монтажа подвижного механизма создается каркас: делается рамка, размеры которой будут соответствовать размерам ворот, и крепиться к внутренней стороне забора анкерными болтами.

Далее приступают к установке двигателя и элементов, отвечающих за управление конструкцией.

Стоит отметить, что все электрические провода должны быть изолированы должным образом. С этой целью их можно разместить в противопожарном гофрированном шланге.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
