Банные печи Жара – виды и особенности конструкций

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

  1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
  2. Габариты топки к площади помещения ‒ 1:50, 1:70.
  3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

  1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
  2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
  3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Достоинства

Банные печи Жара имеют много положительных свойств:

  • Основное преимущество принадлежит правильной цилиндрической форме топки и материалу изготовления, от которых напрямую зависит качество. Для работы используют магистральные трубы, применяемые в нефтяном производстве. При создании печей Жара за основу берется деревенский опыт из прошлого. Именно такую форму топки в виде цилиндра внедряли в древности, что является подходящим вариантом для современных печек.
  • На длительность эксплуатации печей влияет толщина стенок, она составляет от 8 до 12 мм. Гарантированный срок службы в банях и саунах достигает 25 лет, а это солидный стаж работы.
  • Еще одним важным фактором качественной работы печей является дымоход. Вместо прямой трубы, что безуспешно и неэкономно использовалась раньше, теперь применяют сложную конфигурацию, напоминающую змеевик. Такое устройство дымоходной трубы обеспечивает равномерную тягу и заметно снижает расход дров.
  • Немалую роль играет регулятор мощности. Из-за того что он разбирается проще вычистить печь.
  • Печки Жара оснащены колосниковой решеткой улучшенной конструкции, что помогает избежать трудностей при перегорании. В этом случае ее можно заменить, чего не сделать в обычных отопительных приборах. В них не предусмотрена эта ситуация.
  • Топка является еще одним главным аргументом удобства и качества печи. разработала несколько вариантов конструкции, чтобы заказчик смог сделать выбор, исходя из своих предпочтений.

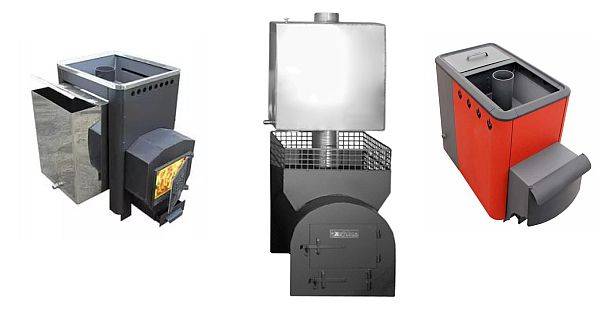

  • Банная печь Жара с баком для воды заслуживает внимания — водный резервуар сделан из нержавеющей стали, имеет оптимальный объем и находится на самой печке. Для удобства изготовители ввели новшество – регулятор закипания воды. Если понадобится демонтаж, то бак без особого труда снимается.

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Преимущества и недостатки конструкции кирпичных печей

Большинство гурманов русской бани отдают свое предпочтение кирпичной или каменной печи. Такие печки прекрасно вписываются в любой дизайн и дают свое, неповторимое тепло.



Устройство кирпичной каменки.

Печь, сложенная из кирпича, имеет большую закрытую каменку, конструкции их другого материала не могут соперничать с ней по качеству получаемого пара. Плюсами такой конструкции являются:

  • пожарная безопасность;
  • долговременное сохранение тепла;
  • возможность обогреть большую площадь;
  • простота эксплуатации и отсутствие необходимости подкидывать топливо в процессе помывки;
  • равномерный прогрев помещения;
  • отсутствие контакта между камнями и продуктами горения.

К недостаткам каменной печи относят ее внушительный вес, требующий закладки отдельного фундамента, и необходимость предварительного прогрева бани.

Непосредственно перед строительством печки важно определиться с объемом емкости бака, в котором будет подогреваться вода. Поскольку фундамент принимает на себя основную нагрузку, то он должен быть достаточно прочным

Это касается стационарных кирпичных печей, для мобильных конструкций основание делается не столь капитальным. Площадка должна на 120-150 мм. превышать габариты нагревательного устройства

Поскольку фундамент принимает на себя основную нагрузку, то он должен быть достаточно прочным. Это касается стационарных кирпичных печей, для мобильных конструкций основание делается не столь капитальным. Площадка должна на 120-150 мм. превышать габариты нагревательного устройства.

Материалом для изготовления колосниковой решетки обычно выступает чугун. Он обладает отличными характеристиками, способен выдерживать воздействие серьезных температур, долговечен. Для закрывания топки в конструкции предусмотрена герметичная дверца.

Виды

Основные модели чугунных печей от российских производителей, фигурирующие на современном рынке, отвечают всем современным требованиям и обладают отличными техническими характеристиками.

Дровяные чугунные печи для бани пользуются высоким спросом из-за несложной конструкции, высокого уровня надежности и простоты в эксплуатации. Форма печи может быть прямоугольной, квадратной или круглой.

Принцип работы такой печи достаточно прост:

  • Печь на дровах оснащена топкой, в которую закладывается твердое топливо;
  • В процессе сгорания выделяется тепло, которое принимается либо корпусом печи, либо каменкой.

Есть модели, где конструкцией предусмотрено наличие отверстия, которое позволяет осуществлять закладку дров не только через парное отделение, но и в соседнем помещении. Модели, которые можно отнести к категории «продвинутых», оснащены баком для воды, в котором вода нагревается и используется для мытья. Нагрев происходит за счет тепла, которое отдает корпус.

Следующий тип – печи с закрытой каменкой. По объему расходуемого топлива это самый экономичный вариант. Уровень образования сажи в них значительно ниже, чем у других моделей. Объем отапливаемого помещения – до 45 м3. Одной из особенностей конструкции является расположение камней внутри самой печи. Они полностью скрыты от глаз, подача воды осуществляется через отверстие, расположенное сверху, в итоге жидкость превращается в сухой чистый пар.

Другой популярный вид отопительного прибора для бани – стационарная печь с невыносной топкой. Размер таких печей невелик, и они отлично дополняют интерьер парилки. Они часто используются в ограниченных по размеру постройках без подсобного помещения. Сидя в парной, можно наблюдать за тем, как горят дрова. Разумеется, постоянное хранение дров рядом с печью запрещено, так как это чревато возможностью возникновения пожара.

Следующая модель – стационарная печь с выносной топкой. У таких моделей топка вынесена в подсобку или в комнату отдыха.

Не всегда есть возможность или желание топить печь дровами. Поэтому отличным вариантом станет приобретение газовых чугунных печей. К тому же, дровяную чугунную печь с помощью специалистов можно переоборудовать в газовый прибор.

Осуществлять эту процедуру самостоятельно нельзя, поскольку требуется установка сертифицированной газовой горелки. Ее осматривает инспектор газовой службы. Если железная дровяная печь может спровоцировать пожар, то газ создает угрозу взрыва.

Следующая категория отопительных приборов – чугунная печь с теплообменником. Теплообменник – это система труб, через которую вода течет в непрерывном режиме. Обменник нагревает воду при прямом контакте с источником тепла. Находиться он может как снаружи, так и внутри печного корпуса, в других случаях это змеевик, который обвивает дымоход.

В настоящее время существуют несколько проверенных производителей, которые изготавливают все перечисленные выше виды печей.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

  • вертикальный;
  • горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Виды и типы размещения бака

По виду материалов печи с баком бывают двух видов:

  1. Металлические. Изготавливаются из чугуна или нержавеющей стали. Производители предлагают квадратные, прямоугольные, цилиндрические и другие агрегаты. Приборы недорого стоят и не нуждаются в фундаменте. Из минусов плохая устойчивость к перепадам температур.
  2. Кирпичные. Практичный вариант. Долго удерживают тепло и отличаются продолжительным сроком службы. Для их установки необходимо соорудить надежное основание.

Баки для банной печи бывают следующих видов:

  1. Выносные. Одно из самых оптимальных расположений. Это позволяет быстро разогреть воду и поддерживать нужную температуру в парилке. Влага не распространяется до тех пор, пока она не прогрелась. Большинство людей ставят бак в смежном помщении и подключают регистр, чтобы вода нагревалась от печки.
  2. Встроенные. Резервуар устанавливают над топливником или сбоку от печки. Форма емкости чаще всего прямоугольная. При этом толщина стенок составляет 0,8-1,5 см. Резервуар наполняют водой через специальное отверстие. В баки приходится регулярно вливать горячую воду и подливать холодную, так как они плохо воспринимают перепады температур.
  3. Навесной. Воздухонепроницаемый резервуар с крышкой и краном, необходимым для слива воды. Устанавливается на одной из стен печки. Обычно изготовливается из нержавейки, так как этот материал выдерживает большие нагрузки. Емкость крепится к стене печи с помощью крючка или петель. Ее удобно устанавливать и снимать. Вариант отлично подходит для небольших бань.
  4. Приставной. Оригинальный вид банка. Трубу приваривают под наклоном от печки к нижней части резервуара. Емкость размещают выше печки. Нагрев происходит следующим образом: жидкость со дна переходит в наклонную трубу и закипает. Образуются пузырьки, которые поднимаются по трубе и лопаются, когда оказываются в холодной воде. Таким образом переносится тепло и образуется конвекция.
  5. Дымоходный (самоварный). Один из самых распространенных, но не самых практичных баков. Горячий воздух проходит через трубу в центре корпуса и нагревает воду. Резервуары бывают разнообразных форм. Главным недостатком является расположение. Неудобно заливать воду, так как заливное отверстие расположено высоко.

Инструкция по изготовлению с порядовками

Изготовить печь из кирпича для бани с закрытой или открытой каменкой несложно. Нужно выбрать материал и узнать весь процесс работы.

Кладка пеки-каменки открытого типа

Когда бетонная основа полностью готова можно приступать к дальнейшим работам. Ниже представлены основные строительные работы по кладке печи каменка для бани своими руками из кирпича и схема действий.

Порядовка кирпичной печи для бани своими руками с открытой каменкой можно увидеть на фото ниже:

Фото-инструкция кладки открытой печи-каменки для бани:

Порядовка закрытой печи-каменки для бани

Описание кладки закрытой печи-каменки для бани:

  • Первый ряд должен быть идеально ровным. Далее по его кирпичам с помощью отвеса проверяется вертикаль стенок.
  • Изготовливается зольник. Он нужен для отходов, которые остаются в процессе горения топлива.
  • На уровне третьего ряда выполняется крепление поддувала с помощью стальной полоски. Обычно он регулирует процесс горения: если открыть задвижку пламя начинает гореть интенсивнее.
  • Поверх пятого ряда укладываются стальные уголки для колосника.
  • После этого приступают к кладке топки.
  • В шестом ряду топка выкладывается шамотным кирпичом. Высота топки обычно составляет 25 см, а ширина немного больше – 30. Поверх укладывается решетка колосника.
  • Далее площадь топки постепенно расширяется. Внешняя кладка огнеупорным кирпичом суживается.
  • Нужно создать отверстия для вторичной подачи воздуха. Для этого боковые кирпичи вырезаются зубцами.
  • Продолжается укладывание внешнего кирпича.
  • Дверки топки перекрываются.
  • Устанавливается перегородка для дымохода.
  • Монтируется бак для воды.
  • На уровне пятнадцатого ряда топку сверху закрывают плитой из прочного материала, на который будут укладываться камни.
  • Осуществляется кладка отсека куда будут укладываться камни, оно должно быть довольно большого размера.
  • Дымоотвод выкладывают из шамотного кирпича и постепенно сужают к верху. Устанавливается заслонка. Дымоход можно установить через крышу или стену. Для этого в местах его прохождения нужно положить слой теплоизоляции. Дымовая труба в процессе эксплуатации может запылиться осадками от топлива. Для предотвращения этого можно сделать жестяную защиту в виде колпака.

После установки необходимо хорошо просушить устройство. Все дверцы нужно открыть и в таком состоянии оставить изделие проветриваться на несколько дней, а лучше на неделю.

Нельзя сразу пользоваться тепловым устройством в полной мере. Необходимо убрать всю влагу. Для этого несколько дней протопите печь небольшими поленьями по несколько минут. Если на заслонке не будет оставаться влажных капель – прибор готов к эксплуатации.

Дровяные печи

Банные агрегаты , работающие на твердом топливе, различаются по следующим показателям:

  • глубина камеры топливника от 400 до 750 мм исходя из ее размера определяется длина дров;
  • толщина топки — модели с усиленным сводом обозначены «У», с более тонким «Э»;
  • тип организации топочного процесса — печи, отапливаемые из предбанника либо с улицы оборудованы топочным коробом с глубиной 200, 250 или 350 мм.

    Печи «Жара» имеют не самый привлекательный внешний вид, но очень надежны и экономичны

Представляем вашему вниманию обзор технических характеристик печей, отапливаемых из предбанника либо парной.

ПараметрыЭкстра 400 (400У)Малютка 500 (500У)Малютка 500ЭСтандарт 500Стандарт 500ЭСтандарт 650Супер 700
Объем парилки, м34-124-164-1214-2810-2014-3220-40
Ширина, мм400450450540540540540
Глубина, мм530500500630630650700
Высота, мм640710610810810810810
Длина дров, мм370470470470470620670
Толщина свода топки, мм5 (8)6 (9)486,5810
Масса, кг35 (44)64 (96)409880114148
Масса камней, кг6070 (90)50100100110110
Диаметр дымохода, мм108114114114114114114
Срок службы, лет5 (20)10 (20)520102025
Гарантия, лет1 (3)1 (3)13135
Выступ-туннель под кладку, мм130125125130130125, 200125, 200
Водяной бак, литров20-10020-10020-10050-1005-10050-8050-100

Самые маленькие из этой серии — это «Жара-Экстра» и «Жара-Малютка», они рассчитаны на объем парильни 4–16 м3, имеют массу 35–64 кг. Толщина стенки топки 5–9 мм в зависимости от модели.»Малюткау» можно оснастить выносной топкой. Печи имеют открытую каменку, вмещающую от 35 до 96 кг камней, и являются самыми дешевыми из всех предложенных кампанией.

«Жара-Стандарт» разрабатывались для парилок объемом от 14 до 32 м3, имеют толщину стенки топки 6,5–8 мм и вес 80–112 кг. Также выпускаются стандартной комплектации и с выносной топкой.

Печь «Жара-Супер» является самой большой из дровяных печей этого производителя. Она предназначена для отопления парных от 20 до 40 м3. В нее можно уложить 148 кг, толщину стенки топки 10 мм.

Кому нужны?

Ответ очевиден: тем, у кого нет подключения к сети горячего водоснабжения, а такое у нас, к сожалению, не редкость. Но в каждом конкретном случае горячая вода может использоваться для мытья или для обогрева, или для того и другого, поэтому под конкретные обстоятельства нужны печи с емкостью для воды разных типов.

Кроме того, в самой парилке тоже есть необходимость в горячей воде — нехорошо поддавать на камни холодную воду, потому что они охлаждаются резко, могут потрескаться; потом температура — она от этого понизится, а пока снова наберется — это время. Так что, пусть небольшой, но бачок для горячей воды в парилке уместен даже в случае наличия водопроводных сетей.

ВАЖНО! Температура , может быть от 70 градусов.
