Как сделать заслонку для русской печи своими руками

Печная заслонка своими руками: фото

Заслонка — непременный атрибут печи с епанчой.

Щит, из которого делают заслонку, лучше скрепить шпонками, сделав соединения типа «ласточкин хвост».

1.Для изготовления шаблона понадобится лист картона.

2-3.Просунув в устье картон, его прижимают с внутренней стороны и карандашом обводят контуры арки.

4. Добавив к линии разметки арки еще 5 мм, вырезают по ней шаблон.

5.Для заслонки необходимо сделать опору-пятну.

6.Щит, из которого будет выпилена заслонка, необходимо укрепить шпонками.

7.Составные части заслонки готовы.

8.Под крепления ручек необходимо  разметить отверстия.

9. Некоторые хозяева декорируют заслонки.

Автор Сергей Батов

Проекты печи

Проект печки с подтопком лучше выбрать еще на этапе планирования жилого дома, чтобы привязывать фундамент устройства элементам здания с целью создания печных отверстий в потолке и чердачном перекрытии. Необходимо учесть правила пожарной безопасности. Заказчик может выбрать тип и дизайн печи, а также определиться с ее функционалом.

Среди самых популярных проектов отопительных устройств:

  1. Печи-барбекю. Устанавливаются в садовых беседках, жилых домах и пунктах общественного питания.
  2. Печи-камины. Камин моментально нагревает помещение, а печь помогает сохранить тепло долгое время.
  3. Комплексы — объединение 2 или более печей. Их преимущество — возможность обогреть даже большую площадь.
  4. Печи с нижним и боковым прогревом. Такие устройства имеют трубный канал по центру дымосборника.
  5. Печи с котлом водяного отопления. Удобны в том случае, если дом имеет большое количество помещений.
  6. Простые отопительные приборы.
  7. Отопительно-варочные конструкции. Чаще всего имеют двухъярусную систему дымооборотов. Дымовые газы поступают сначала в нижнюю часть печи, а потом в верхнюю. Такое отопление помогает сохранить тепло долгое время.
  8. Банные печи.

При выборе проекта нужно обратить внимание на детали: на конкретные размеры, указанные в схеме, на полное и точное описание каждого шага строительства, на комментарии и разъяснения. Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

Для того чтобы было проще строить печь, советуем ознакомиться с проектами приборов в таких журналах и книгах, как:

  • «Дом»;
  • «Сам»;
  • «Делаем сами»;
  • «Советы профессионалов»;
  • А.М. Шепелев «Кладка печей своими руками»;
  • Я.Г. Порфирьев «Печные работы»;
  • П.И. Воропай «Как сложить печь».

Выбор материала

Для строительства необходимы следующие материалы:

Красный керамический кирпич. Нужно заранее проверить, чтобы он был хорошо обожжен, имел высокое качество плотности

Особенно важно подобрать правильные кирпичи для пода (ровные, гладкие, одинаковой высоты). Раствор

В его состав должны входить просеянная жирная глина, речной песок и чистая вода.
Чугунные детали: топочная, поддувальная, прочистная, вентиляционная дверцы, колосниковая решетка, вьюшка, заслонка, плита и две конфорки, водогрейная коробка.

Подготовка места

Фундамент нужно сделать таким, чтобы он мог выдержать большие нагрузки. Именно поэтому его лучше проектировать параллельно с самим домом, т. к. построить фундамент в уже имеющемся сооружении будет тяжело.

Профессионалы обычно придерживаются стандартной технологии: делают выступ между кромкой фундамента и кладкой не менее 0,5 м.

После того как сооружение будет готово, необходимо уложить пропитанный особым составом картон в два слоя в качестве гидроизоляционного материала. Чтобы достичь лучшего результата, выбирают крепкие кирпичи без разломов, делают тонкие швы (до 5 мм).

Укладка 7-10 рядов

Седьмой ряд выкладывают так же, как и пятый, стесывая тычки боковых стен под пяту. Восьмой ряд формируется по тому же принципу, что и шестой. С него начинается создание основания под шесток, в состав которого входит три ряда полноразмерных тычковых кирпичей. Отсчет начинают от фронтальной плоскости агрегата.

Девятый ряд повторяет расположение и очертания кирпичей седьмого ряда. На нем продолжают выкладывать основание шестка. Его формируют над аркой подшестка, образуя сплошную выстилку. Когда выкладывается русская печь с подтопком порядовка должна соблюдаться в точности, иначе конструкция получится ненадежной.

Углы десятого ряда выкладывают из кирпича в 3/4, боковые стороны – из полномерных ложковых, а заднюю – из полномерного тычкового. Переднюю часть конструкции укладывают из трех рядов полноразмерных кирпичей вглубь. В итоге в каждом ряду должно быть по 7 кирпичей, уложенных плашмя. В результате образуется особая плоскость – шесток. Пространство, образовавшееся между задней стенкой и шестком, нужно засыпать гравием, песком и глиной.

Предварительные работы

Раствор для кладки

Процесс приготовления раствора для кладки печи намного сложнее, чем обычного цементно — песочного состава. В качестве основного компонента в нём выступает жирная глина. В первую очередь её очищают от крупных инородных включений. Затем замачивают не менее чем на 24 часа. Когда частицы глины разбухнут, её протирают через металлическое сито.

Другим компонентом является речной мытый песок, который перед введением в состав смеси желательно прокалить.

В среднем для 2-х частей глины нужно отмерить 1 часть песка, но процент жирности у глины всегда разный, поэтому правильные пропорции лучше определить опытным путём. Для этого в трёх небольших банках замешивают раствор с разным количеством компонентов и раскатывают в лепёшки.

Сравнение растворов

Через 3 дня смотрят на каком из образцов образовалось меньше трещин — это значит, что всё кладочную смесь нужно замешивать в этих пропорциях.

Изготовление фундамента

Такое массивное сооружение, как русская печь с лежанкой и плитой, должно иметь под собой на надёжную опору, не связанную с фундаментом основного строения. Поэтому ставить прибор в уже выстроенном доме намного труднее, чем на этапе его закладки.

Самая надёжная опора под русскую печь— это монолитная железобетонная плита. Она сооружается по стандартной технологии. Уровень заглубления её подошвы должен соответствовать уровню залегания подошвы фундамента внутренней стены, возле которой устанавливается прибор.

Между стенками этих конструкций должен оставаться зазор в 5 см, который заполняется песком. Верхняя плоскость плиты должна быть ниже уровня пола на 15 см. Если под возведение русской печи выбрано место вблизи наружной стены, под которой более глубокий фундамент, то фундаментная конструкция под печь должна быть расширена.

Схема фундамента

Сам процесс изготовления фундамента происходит следующим образом:

  1. размечают габариты печи;

  2. отрывают котлован на 25 — 30 см шире от намеченных линий с каждой стороны и глубже будущей опоры на 25 см;

  3. выравнивают и утрамбовывают дно котлована;

  4. отсыпают песчаную подушку толщиной 10 см с проливкой водой и послойным уплотнением;

  5. укладывают 15 см слой щебня и также тщательно его уплотняют;

  6. устанавливают опалубку;

  7. на внутренние стенки опалубки крепят рубероид;

  8. вяжут арматурный каркас по всей высоте опоры. Сетку укладывают параллельно в два ряда в нижней и верхней части основания и скрепляют между собой поперечными прутами арматуры;

  9. заливают бетонную смесь в опалубку. Бетон должен укладываться слоями по 20-25 см и тщательно уплотняться вибраторами. Это делается для предотвращения образования пустот в теле конструкции. Верхнюю плоскость выравнивают с помощью правила или обычной доски;

  10. опалубку демонтируют через неделю, после того как бетон схватиться и наберёт первоначальную прочность;

  11. для защиты от воздействия почвенных вод через 22 — 25 дней боковые стенки конструкции обмазывают горячим битумом, а верхнюю поверхность оклеивают двумя слоями рубероида.

Возможные проблемы

При строительстве можно допустить несколько ошибок.

Соединение фундаментов — из-за разных нагрузок возможна разница оседания, из-за чего печь в будущем может перекоситься.

Если взять речной песок вместо карьерного, кладочный раствор получится недостаточно прочным из-за гладкости песчинок и их плохой сцепляемости.

Тесаный, резаный кирпич быстрее разрушается, поэтому при кладке его нужно стараться установить резанной стороной внутрь шва.

При кладке дымохода необходимо использовать специальную заглушку, чтобы раствор не оставался на внутренних стенах, при этом выполняется очищение поверхности кладки от раствора через каждые 4—5 рядов.

Если не устраивать отверстие для чистки в тех местах, где дымоход меняет направление, в нем будет скапливаться сажа. При установке заслонок и дверей нельзя забывать о свойстве металла расширяться — кладку нельзя выполнять без небольшого зазора.

Этих и других ошибок можно избежать, если перед началом работ посоветоваться с опытным мастером.

Отделка: варианты, фото

Отделке печи стоит уделить особое внимание, потому как печь — сооружение весьма габаритное и, несомненно, будет являться центром внимания в любом помещении. При отделке печи лучше всего стремиться к гладкости всех поверхностей и возможности поддержания их в чистоте

Перед самостоятельным выполнением отделочных работ нужно, прежде всего, оценить масштаб и сложность работ, а также соизмерить стоимость разных способов отделки. Перед любыми отделочными работами поверхности печи необходимо очистить от грязи и пыли.

Способы отделки могут быть самыми разнообразными, рассмотрим основные и часто используемые, которые можно выполнить без особой профессиональной подготовки:

Штукатурка. Штукатурка придаёт печи аккуратный вид, она позволяет исправить дефекты, допущенные при кладке, а также заполняет кладочные швы. Раствор штукатурки подбирается в зависимости от требуемого качества отделки, назначения и влажности помещения. В основном используют глинопесчаный раствор, а при необходимости в него добавляют известь, алебастр или цемент. Толщину намёта штукатурки рекомендуется не превышать более, чем на 1 см.

Швабровка стенок с последующей расшивкой швов кладки. Выполняются работы по очистке стенок печи от выступившего из швов раствора, более полному заполнению швов и придания им нужного вида

При выполнении работ очень важно своевременно очищать кирпичи от раствора влажной тканью, пока он не застыл.

Отделка печи натуральным камнем. Последнее время этот способ набирает большую популярность

Перед приклеиванием камня на печь предварительно следует разложить его на горизонтальной поверхности, чтобы идеально подобрать размеры и цвет, после чего камень переносится на стенки по утверждённому плану. Для кладки натурального камня используют готовые термостойкие мастики.

Облицовка изразцами. Такой способ очень трудоёмкий и ответственный. Облицовку печи изразцами необходимо производить параллельно с выполнением кирпичной кладки ряд за рядом, причём сначала выкладывают первый ряд изразцов, а затем ряд кирпичной кладки. С основной кладкой изразцы должны быть связаны проволокой, а между собой — скобами и штырями. Изразцы кладут на глиняный раствор, который закладывается в румпы (специальные выступы изразцов с тыльной стороны). В зависимости от желаемого вида, изразцы могут быть расположены один под другим или «вперевязку». Перед устройством изразцов их раскладывают на горизонтальной поверхности, чтобы подобрать орнамент и произвести подрубку под нужные размеры. Между изразцами по горизонтали предусматривают швы толщиной 1,5 мм, которые заполняют гипсовым раствором. Вертикальные швы выполняют впритирку. При установке изразцов нужно строго соблюдать горизонтальность, вертикальность, отвесность плоскостей и углов.

После штукатурки или швабровки поверхностей печи её можно покрасить либо покрыть известью. Краски должны быть на водной или казеиновой основе. С помощью таких красок, которые могут быть разноцветными, можно расписать печь и придать ей уникальный и неповторимый дизайн.

Тандыр или русская печь

Тандыр – древняя конструкция глинобитного очага куполообразной формы. Распространена в разных регионах: от Центральной Азии и Севера Китая до Африки и Латинской Америки. Сочетает высокую теплоемкость с топливной экономичностью, ведь на исторической родине этих печей никогда не было избытка дров.

Древний тандыр

Отличительная черта тандыра – однокамерная конструкция с высоким круглым сводом. Рабочая температура в топке выше, чем в русской печи. Поэтому тепловой режим при готовке пищи интенсивнее, что влияет на ассортимент блюд. Кухня славится богатством рецептов, основанных на томлении: каши, зерновые блюда, разнообразные супы и отвары.

Функции основных элементов печи

Топливо в печах сжигается в камере — топке. К ее устройству предъявляют особые требования: способность удерживать высокую температуру и вмещать в свою емкость ¾ всего топлива. Учитывается теплоотдача печей и разновидности топлива. Строительство ведется таким образом, чтобы длина и ширина топливника были кратными длине и ширине кирпича.

Шамотный кирпич чаще всего применяется для кладки печи, он обладает высокими перепадами температурами.

Для кладки применяют шамотный кирпич, гжельский тугоплавный. У зольной камеры иное назначение: через нее воздух попадает в топку. По дымоходу происходит передвижение горячих газов. У дымоходов внутренняя поверхность гладкая. Применяется система движения газов с одним опусканием и одним подъемом газа по каналу — однооборотная система. Устанавливается она у небольших печей. У многооборотной системы есть горизонтальные и вертикальные каналы, их несколько. Газ многократно поднимается и опускается.

Свойства материалов, применяемых для кладки печи

Порядовка кладки малой русской печи.

Постройка печей начинается с выбора материала, имеющего определенные свойства. Он должен обладать средней плотностью, измеряемой в кг/м². Учитывается пористость исходного материала, вычисляемая в процентах. У кирпича пористость составляет 35%. Материал должен обладать способностью к поглощению влаги. Водопоглощение по объему не бывает больше, чем 100%, а по массе может быть намного больше, теплопроводность материала позволяет печке хорошо обогревать помещение.

У крупнопористых материалов теплопроводность выше, чем у мелкопористых. Огнеупорные материалы не меняют свою форму под действием экстремальных температур. Шамотный кирпич выдерживает t = 1580 — 3000°C. Материал должен быть твердым, оказывать сопротивление проникновению внутрь постороннего тела. Учитывается взаимосвязь между массой исходного материала и занимаемым им объемом.

Как сделать своими руками

Материалы и инструменты

Если есть желание сделать дверку для печки своими руками, то понадобится:

  • Основной материал (чугунный лист, стальной лист, дерево).
  • Картон, фломастер, ножницы для изготовления шаблона.
  • Болгарка, чтобы резать металл, электролобзик.
  • Проволока диаметром диаметром 1.2 см (для стальных конструкций).
  • Болванки ручек с креплениями (чаще используются П-образные стальные прутья).

Для декорирования понадобятся: малярный скотч, термостойкий лак, кованые детали для украшения (не обязательно).

Чертежи и размеры

Специальные чертежи не требуются. Болванку из картона по силам изготовить своими руками. Берется кусок картона размером немного больше устья, в центре делается отверстие.

Картонку помещают боком в арку, держа за центральное отверстие, прижимают с внутренней стороны к стенке топочного проема, обводят фломастером границы. Теперь надо вынуть заготовку, к вычерченной линии прибавить 3-4 миллиметров и вырезать шаблон.

Картонный трафарет стоит проверить, прежде чем приступить к созданию основной дверцы. Нужно попробовать вставить его в устье печи. Шаблон должен легко продвинуться до середины устья, затем упереться в стенки (не заваливаясь внутрь).

Пошаговая инструкция

Схема создания печной заслонки включает этапы:

  1. Картонный шаблон прикладывается к основе, обводится.
  2. Просверливаются отверстия под крепления ручек.
  3. Выпиливается дверца по прочерченному контуру.
  4. Лишние элементы, появившиеся при отрезке, удаляются болгаркой или зачистным кругом.
  5. Щит с обратной стороны скрепляется шпонками по типу «ласточкин хвост».
  6. Для предотвращения загибания листа железа по краю его заворачивают на проволоку. Концы проволоки снизу загибают – эти «лапки» будут крепко держать заслонку внутри устья.
  7. Следующий этап – установка ручки. Концы крепят стальными заклепками в заранее просверленные отверстия.

При необходимости дверца украшается. Самый простой вариант декорирования – покрыть специальной краской. Делается это так: переднюю часть заслонки покрывают малярной лентой, а заднюю обрабатывают темной термостойкой краской. После высыхания малярная лента снимается, передняя поверхность обрабатывается уретановым жаростойким средством (прозрачным лаком, дающим только блеск, или колорированной краской). Сверху можно нанести роспись или сварочным методом прикрепить кованые декоративные элементы.

Можно усовершенствовать конструкцию. Некоторые мастера предлагают устанавливать на заслоны таймеры, термометры. Другие по центру вставляют окошки из жаростойкого стекла (позволяют наблюдать за огнем без необходимости отодвигать дверцу). Это лишает печку самобытного национального очарования, зато добавляет удобства пользования.

Опора для печной заслонки

В печи с епанчой заслонка не всегда должна плотно закрывать устье. При предварительном распаривании плодов и последующем варении на медленном огне бывает неудобно или невозможно использовать крышку – например, когда используют широкий бак или таз. Варенье не убегает, если заслонку установить с зазором – чтобы щель между заслонкой и стенкой устья была 1,5-3 см. В этом ничего удивительного нет. так как и в русской печи заслонку двигают туда-сюда, частично прикрывая хайло. Нотам её опирают на стенку, а в нашем случае заслонку удобно установить на опору-пятну – отрезок доски толщиной 2-3 см и шириной 6-8 см.

Пятку выпиливают, подгоняют, передвигая по шестку к плите и от неё, снимают фаску. Картонный шаблон укорачивают снизу на высоту пятки и примеряют по месту

По шаблону размечают щит и, что очень важно, сверлят отверстия для крепления ручек. Если этого не сделать, то заслонкой трудно будет манипулировать в процессе её подгонки

Выпиливают заслонку обычно электролобзиком с завалом полотна к задней стенке. Фаску дуги закругляют. Длинными саморезами крепят пятку. Приворачивают ручки. И подгоняют заслонку по месту.

Подготовка к строительству

Выбор кирпича

Материалы, применяемые при строительстве печи, должны соответствовать противопожарным требованиям. По этой причине для отдельных её элементов используют различные материалы, которые перечислены в таблице:

Элемент печиМатериал
Кладка печи и дымохода· кирпич глиняный
Под и свод (футеровка)· тугоплавкий кирпич· огнеупорный кирпич
Облицовка· штукатурка· изразцы· натуральный камень
Огнезащитная изоляция· кирпич глиняный · асбестовый картон· асбестоцементные теплоизоляционные плиты· минераловатные плиты и др.

Состав кладочного раствора выбирают для каждого вида кирпича разный.

Вид кирпичаРаствор
Глиняный кирпичглинопесчаный
Тугоплавкий кирпичтугоплавкая глина и песок
Огнеупорный кирпичогнеупорная глина и шамотный порошок

Для дымовой трубы применяют раствор на основе извести и цемента или извести и песка.

Растворы можно замешивать самостоятельно либо использовать уже готовые сертифицированные смеси, которые представлены на рынке сейчас в большом ассортименте. Преимущество использования готовых смесей для непрофессионала — это соблюдение технологий и пропорций при изготовлении и соответствие раствора требуемым характеристикам.

При правильном выборе и применении материалов конструкция печи: во-первых, будет соответствовать противопожарным нормам, что имеет огромное значение в доме, во-вторых, всей конструкции будет обеспечена достаточная прочность и устойчивость.

Тонкости приготовления кладочного раствора

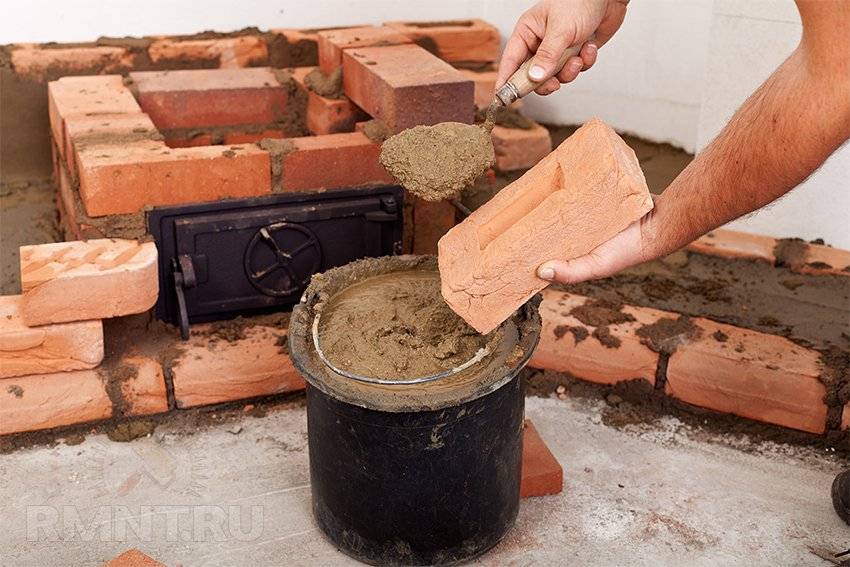

В отличие от обычного, кладочный раствор для печных работ приготовить гораздо сложнее. Конечно, можно купить готовую смесь в строительном магазине — такая найдётся, если хорошо поискать. Но, если целью ставится самостоятельное изготовление печи, раствор мы также будем готовить своими руками.

Кладочные растворы для печей подбираются, в зависимости от используемого кирпича:

  1. Если для кладки применяется полнотелый кирпич марки М150 и более, используется глинопесчаный раствор в соотношении глины и песка приблизительно 1:2. Его же используют для облицовки печи керамической плиткой.
  2. Для кладки тугоплавкого кирпича используют растворы на основе тугоплавкой глины с добавлением песка.
  3. При использовании шамотного кирпича применяют растворы из огнеупорной (каолиновой, бентонитовой) глины и шамотного порошка в соотношении примерно 1:3–4.
  4. Кирпичные трубы в промежутке чердачного помещения кладутся с использованием цементно-песчаного раствора.

Глина — мягкая нерудная горная порода, и, как всем известно, из неё можно лепить скульптуры, посуду, производить кафель и прочее. Трудность заключается в оптимальном подборе сырья — в природе глина встречается в разном виде, и может быть «постной», нормальной или «жирной». Мастерство печника заключается в подборе оптимального соотношения глины и песка с тем, чтобы получить идеальный кладочный раствор.

Для проверки качества глинистого раствора применяется множество известных с давних пор способов. Самый простой из них — «замесить» глиняное тесто, скатать тонкий жгутик и попробовать изогнуть его. Чем меньше радиус изгиба, при котором жгутик начинает трескаться — тем лучше раствор.

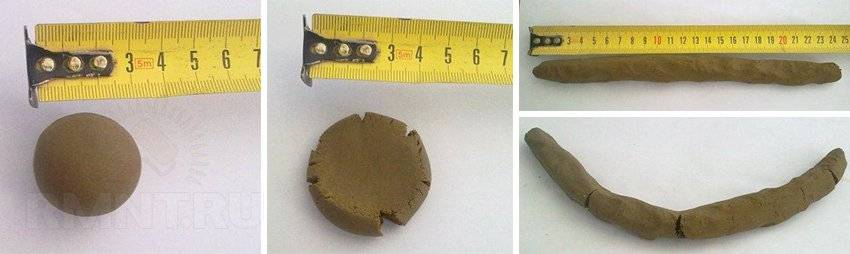

Другой, очень точный способ: из подготовленного «теста» скатайте шарик и осторожно сожмите его между двух дощечек. При сжатии на треть диаметра нормальная глина начнёт покрываться тонкими трещинами

Если шарик рассыпался ещё раньше — раствор слишком «тощий». Если трещины появились при сжатии комочка глины на половину диаметра — раствор жирный. В любом случае, лучше получить более жирный раствор, чем постный.

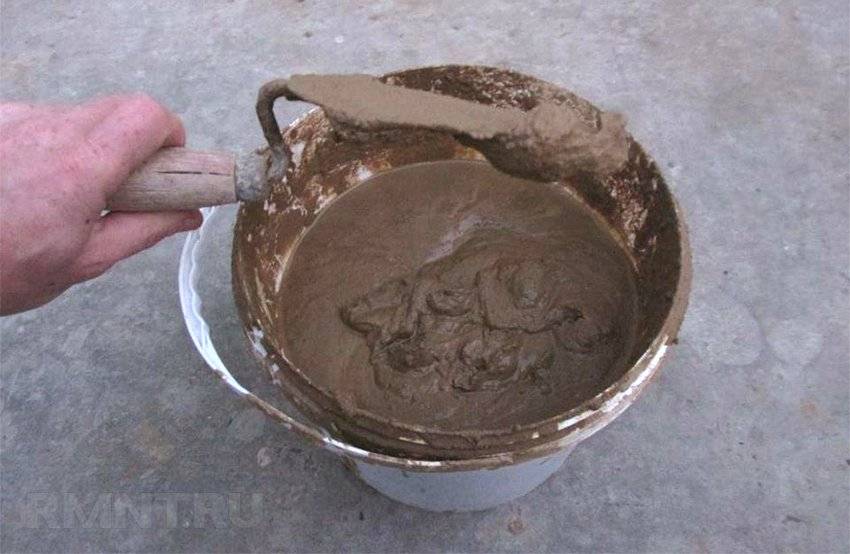

Как замешать глиняный раствор

Для кладки русской печи понадобится примерно 3,5 м3 раствора. Соответственно, берётся нужное количество ингредиентов в соотношении, уканном выше, и разводится водой в количестве 1/4 от объёма взятой глины. Например: 1,1 м3 глины, 2,2 м3 песка и 0,27 м3 воды.

В качестве тары используется железная бочка или обитый жестью ящик, глина замачивается в воде на пару дней. После этого добавляется песок, и весь раствор перемешивается ногами (придётся запастись высокими сапогами), пока смесь не станет однородной.

Важно: поскольку ширина швов кладки не больше 3 мм для шамотного кирпича и 5 мм для обычного, все крупные комки и камешки должны быть удалены из раствора

Эксплуатация печи

Что касается эксплуатации, оценить с научной точки зрения не просто, но с потребительской — все работает очень хорошо. Для приготовления пищи достаточно положить один колодец дров из 8-10 березовых поленьев. После прогорания глиняной посуде можно ставить чугунок картошки, пирог, хлеб, жаркое. Все получалось очень вкусным. Это после утренней протопки.

Нашел ещё одну возможную причину дымления. Был случай, когда также достраивали трубу на камине после меня. И он также задымил, хотя при пробной топке все было замечательно.

Трубу выкладывали при закрытой задвижке.

Цементный раствор при кладке и швабровке внутренней поверхности трубы неизбежно падает в трубу. После постройки трубы этот мусор выгребается через прочистки или с зуба камина. Если задвижка закрыта, раствор скапливается на ней, схватывается и закупоривает трубу. Даже если открыть потом задвижку, цементная пробка остается.

В данном случае не получается вывести печь на рабочий режим, т. е. постоянно поддерживать в теплом состоянии, так как она не является отопительной. В результате, русская печь всем радует — отоплением, приготовлением блюд, лежанкой.

Выбор и проверка раствора

Подготовка раствора для кладки, необходимого для возведения русской печи, отличается особой сложностью. Подойдет и купленная смесь, представляющая собой готовый материал. Выбор раствора зависит от типа применяемого кирпича:

  1. Полнотелый (М150 и выше) укладывается с использованием смеси глины и песка, взятых в пропорции 1:2.
  2. Тугоплавкий следует укладывать составом, содержащим песок с тугоплавкой глиной.
  3. Шамотный кладется с применением раствора, в состав которого входит огнеупорная глина (каолиновая, бентонитовая), а также шамотный порошок, взятые в пропорции 1 к 3-4.

Для укладки кирпичных труб, проходящих через чердачное помещение, используется цементно-песчаная смесь. Применение некачественного состава в процессе кладки печи своими руками приводит к задымлению помещения и растрескиванию кирпича. В смесь добавляется мелкозернистый просеянный песок. Глина, применяемая для создания раствора, должна быть вымоченной и перетертой через сито.

Перед использованием раствора делается проба на жирность подготовленного материала для кладки. Вначале состав как следует разминается руками и скатывается в шарик. Затем его нужно сдавить двумя дощечками с гладкой поверхностью на 1/3 диаметра. Если шарик не потрескался, то кладочный раствор является качественным.
