Монтаж вытяжки в бане своими руками

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

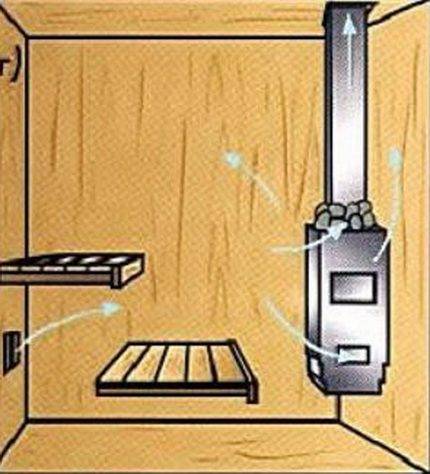

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Как выбрать?

В русской бане, в отличие от обычной моечной, нужно обеспечить с помощью вентиляции такие условия:

  • температура в парной – от 50 до 60 градусов;
  • относительная влажность – не ниже 70 и не выше 90%;
  • очень быстрая сушка любой деревянной поверхности после окончания мытья;
  • оперативное понижение влажности при исключении сквозняков и раскрытия дверей;
  • одинаковое качество воздуха в парной, а также в комнате отдыха, независимо от сезона;
  • сохранение всех традиционных свойств русской бани.

Никакие вентиляционные устройства не помогут спастись от угарного газа, если будет его постоянный приток. Придется непрерывно следить за полнотой сгорания дров, и только после затухания всех углей перекрывать дымоход. Организация притока воздуха в рубленой бревенчатой бане происходит через венцы стен.

Такой подход по понятным причинам не годится для кирпичной постройки. Когда стены обшивают досками или вагонкой, обязательно потребуется использовать вентиляционные отверстия, иначе негативное действие сырости окажется чрезмерно сильным. Для вывода труб на улицу в большинстве случаев окажется достаточно отверстия 200х200 мм. Выбор пластика или металла должен производиться в соответствии с конкретным проектом и условиями эксплуатации вентиляционной системы.

Баня из пеноблоков обязательно должна вентилироваться и внутри стен. Слои гидроизоляции и обшивки разделяются вентиляционным зазором, для внешней облицовки он составляет 40-50 мм, а внутри бани – 30-40 мм. Типичная конструкция подразумевает использование обрешетки, которая уже помогает держать облицовку стен. В дополнение к внутристенной вентиляции все помещения оснащаются воздухозаборником внизу (чаще всего за печами) и выпускным отверстием (у самого потолка). Преимуществом активной системы освежения воздуха является то, что она может быть размещена в любом месте.

Каких типов бывает принудительная вентиляция бани

В отличие от естественной вентиляции, принудительная может быть трех видов.

  1. Приточная. Воздух в помещение подается в принудительном порядке, удаление происходит естественным способом через выходные отверстия. Для бани это самый приемлемый вариант. По стоимости доступна всем застройщикам, быстро монтируется, не требует больших потерь времени для проведения периодических регламентных работ по обслуживанию.
  2. Вытяжная. Удаление воздуха принудительное, поступление естественное через входные отверстия. Для парной не рекомендуется из-за крайне сложных условий работы вентиляторов. По эффективности не уступает приточной.
  3. Приточно-вытяжная. И поступление, и удаление воздуха происходит принудительно. Применяется только в больших зданиях, имеющих много помещений различного назначения. Довольно сложные и дорогостоящие системы вентиляции, монтируются только в эксклюзивных банях.

Рассмотрим более подробно каждый вид принудительной вентиляции бани.

Принудительная приточная вентиляция

Приточная вентиляция

Электрический вентилятор устанавливается в приточное отверстие, расположенное около пола. Воздух под давлением нагнетается в помещение парной, за счет появления избыточного давления отработанный выходит сквозь выходное отверстие. Входные продухи чаще всего располагаются около пола, для уменьшения рисков появления сквозняков их проделывают за печкой. Конечно, при выборе конкретного места расположения отверстия следует учитывать все особенности парной.

Отверстие для установки вентилятора

Многие строители вполне заслуженно считают приточный вариант вентиляции бани наиболее оптимальным решением. Мы полностью согласны с этим мнением и рекомендуем его вам к применению. Еще один плюс такого способа принудительной вентиляции – универсальность. Приточную вентиляцию можно делать не только в парной, а и во всех остальных помещениях бани.

Принудительная вытяжная вентиляция

Принудительная вытяжная вентиляция

Принципиальное отличие – вентилятор удаляет отработанный воздух из парной, свежий поступает естественным путем. Для повышения эффективности работы вытяжной канал следует размещать под потолком. Но установка в этих местах электрического вентилятора связана с большими трудностями, для электрических двигателей работа в условиях повышенной влажности и температуры крайне нежелательна. Если вы решили ставить двигатель вверху, то внимательно подбирайте степень защиты корпуса. На этом показателе не стоит экономить денежные средства. Намного выгоднее сразу прибрести дорогой, но надежный и хорошо защищенный вентилятор, чем потом несколько раз производить его замену.

Допускается установка вытяжного вентилятора и намного ниже уровня потолка. Такое положение немного улучшает условия работы двигателя, но значительно понижает эффективность работы вентиляции. Принимайте решение самостоятельно, учитывайте свои потребности, возможности, желания и особенности помещения.

Вентилятор будет установлен близко к потолку

Принудительная приточно-вытяжная вентиляция

Имеет много вариантов, принудительное удаление и поступление может устанавливаться в каждом помещении или в некоторых происходит естественный переток воздушных масс. Для этого делаются специальные отверстия или воздух свободно проходит сквозь имеющиеся щели. Мы уже упоминали, что такой тип принудительной вентиляции в банях монтируется очень редко.

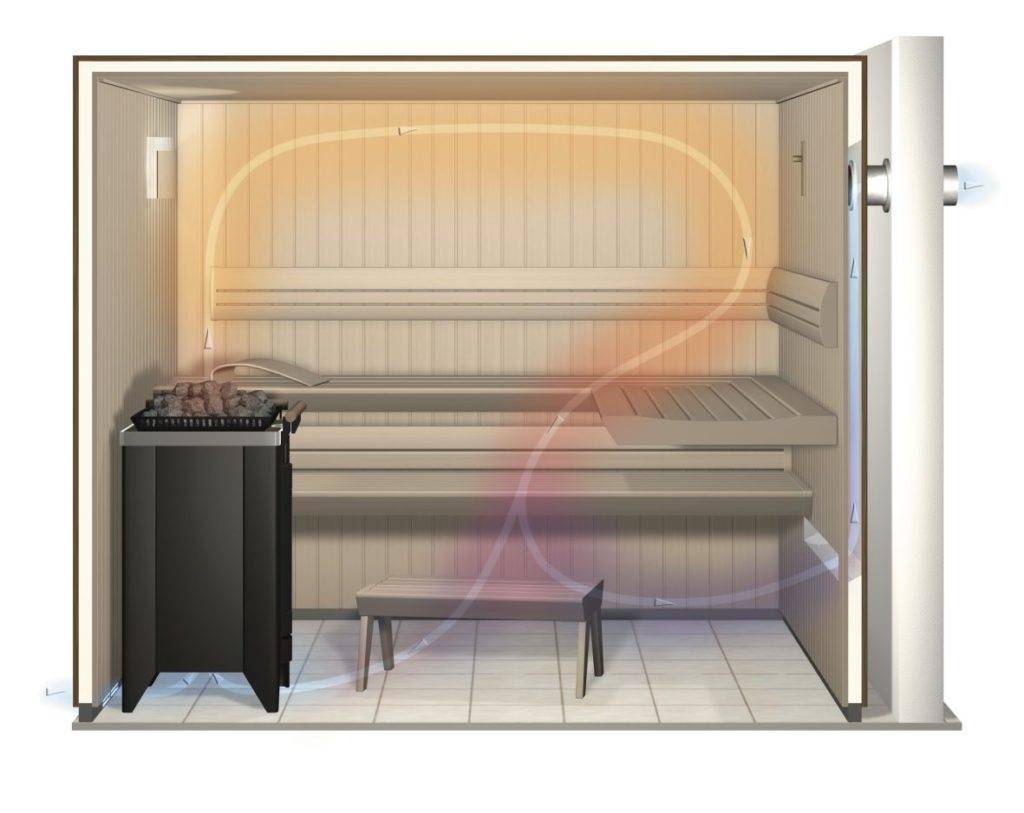

Схема устройства и работы приточно-вытяжной вентиляции

Как определить, правильно ли сделана вытяжка

Конечно же, все эти условия выполняются только лишь в том случае, если самому сделать вытяжку правильно, а о том, насколько она функционирует в соответствии с предписанными ей функциями, свидетельствует ряд определённых факторов.

Если вентиляция сделана неправильно:

  • Появляется сильный неприятный запах: это связано с тем, что воздух не циркулирует и застаивается, свидетельствуя о необходимости поступления нового, свежего. Древесина начинает гнить, и от этого аромата не избавиться никакими освежителями.
  • Разрушение любых основных или побочных конструкций, даже и незначительное. Застоявшийся воздух, к которому добавляются ещё и постоянные резкие перепады температуры, способен не только лишь причинить вред человеку и его здоровью, но ещё и разрушить любой строительный материал, особенно – натуральное дерево. Если не сделать правильной вентиляции, то баня не прослужит и пяти лет.
  • Появление пятен плесени на стенах: накапливаемая влага служит прекрасным местом для жизни и размножения многочисленных видов микроскопических грибов.

Виды вентиляции, методика их расчета

Принцип воздухообмена в любом помещении состоит в движении потоков воздуха от области повышенного давления к области пониженного давления. Так как воздух нагреваясь расширяется, то его давление возрастает и теплые потоки стремятся выйти наружу.

Загрязненный воздух в результате этого вытягивается, а чтобы восстановилось равновесие воздушных масс, осуществляется забор свежего воздуха.

Различают несколько видов вентиляции.

Естественная вытяжка

На случай, если поступление воздуха будет усиленным, вводной канал также можно прикрыть регулируемым шибером. Отверстия в стенах забирают декоративными решетками.

Регулировать поток воздуха можно и простой задвижкойИсточник goodster.ru

Разделяют несколько видов естественной вентиляции:

  • Расположение каналов на разной высоте, обычно приточный – в 25 см от пола, а выходной находится в 25-30 см от потолка.
  • Вытяжка паров и угарного газа через печную трубу.
  • Циркуляция воздуха через решетку или заранее предусмотренные щели в полу.

А также дополнительно к отдушинам, в дверях оставляется щель 4-8 см, через которую поступает свежий воздух.

Искусственная вентиляция

Принудительная вытяжка отличается той особенностью, что она связана с устройством электрических приборов

Поэтому особое внимание нужно обратить на защищенность оборудования от влаги.. Подключение должно производиться специалистами, по всем нормативам ПУЭ (правила устройства электроустановок)

Связано это с высокой температурой и влажностью воздуха – неизбежными «врагами» всякого оборудования.

Подключение должно производиться специалистами, по всем нормативам ПУЭ (правила устройства электроустановок). Связано это с высокой температурой и влажностью воздуха – неизбежными «врагами» всякого оборудования.

Выбирая такой вид вентиляции, нужно учитывать его преимущества:

  1. Ощутимо ускоряется теплообмен в помещении парной, что повышает комфортность.
  2. Увеличиваются параметры регулировок (ее можно производить даже с пульта при соответствующем оборудовании).
  3. Независимость от климатических условий. Особенно это характерно при боковом ветре. Естественная вентиляция в таком случае делается неэффективной вытяжкой.

Принудительная вытяжка с вентилятором непосредственно в стенеИсточник beautycontraception.ru

Различают два вида принудительной вытяжки:

  1. Управляемая посредством электроники. Эта система в автоматическом режиме производит контроль температуры и влажности воздуха, и при необходимости открывает приточный канал для регулировки поступления и очищения воздушных масс.

  2. Комбинированный метод устройства притока и вытяжки воздуха. Основная вентиляция в таких случаях — это естественная, а если она не справляется с воздухообменом, то дополнительно запускается принудительная.

Правильная вентиляция сауны или бани

Вытяжка в сауне нужна для выведения из нее углекислого газа, а приток создает все условия для попадания чистого кислорода в помещение.

Прежде чем начать строительство, необходимо знать о неизменных правилах и нормах для создания ее в бане.

  • Спустя 25-30 минут работы сауны, нередко дышать в ней становится тяжело, голова начинает кружиться и болеть. Причина этого кроется в том, что происходит неправильная смена затхлого, наполненного паром и человеческим потом воздуха. Согласно СНИП, воздух в подобных закрытых пространствах должен обновляться не менее 5-6 раз в час. При этом его скорость может составлять не менее 20 метров кубических в течение 60 минут.
  • Вытяжная труба не должна быть очень узкой. Ее диаметр лучше делать таким же, как и у приточной.
  • Приточные отверстия разрешается размещать только внизу. Допустимая высота от пола не может быть меньше 20 см. Устанавливают его строго за печкой. В противном случае холодный воздух не будет успевать нагреться, что повлечет за собой наличие сквозняков и некомфортные ощущения людей, пребывающих в подобном закрытом пространстве.
  • Чтобы знать, трубы с каким сечением нужно приобретать, следует учитывать определенные нормы и правила: на 1 метр кубический обустраиваемого помещения должна приходиться труба с сечением не менее 24 сантиметров.
  • Отверстия для притока и вытяжки не могут находиться напротив друг друга.
  • Обязательно необходимо подумать о возможности регулировать воздушный поток, уменьшая или увеличивая его. Это можно будет сделать за счет задвижек, которые устанавливаются в отдушины бани.
  • Нередко в сауне оставляют промежуток между низом двери и полом за счет отсутствия порога или очень низкой его высоты. Нужен он для естественной вытяжки в финской сауне.

Схема движения кислорода будет выглядеть правильной лишь в том случае, если в рассматриваемом помещении будет больше одной вытяжки

Обращая внимание на то, где располагается приток, строго на противоположной стороне от него на высоте до одного мета обустраивают первое вытяжное отверстие. Второе необходимо сделать непосредственно под потолком. Главное на этом этапе работ – соединить оба отверстия единым коробом, ведущим в дымоход или общий канал вытяжки

Главное на этом этапе работ – соединить оба отверстия единым коробом, ведущим в дымоход или общий канал вытяжки.

Рассмотрим принцип работы финской сауны:

  1. Прежде чем начать работу парилки, ее следует тщательно проветрить, что позволит освежить воздух.
  2. Закрыть с помощью задвижек выходные отверстия и двери, что позволит воздуху в парилке довольно быстро нагреться.
  3. Входной клапан так и остается открытым. Делается это для того, чтобы избежать разряжения воздуха.
  4. Дождавшись полного прогревания помещения, следим за правильной вентиляцией в сауне. Для этого слегка открывают нижний канал. Так начинается постепенное движение кислорода. При этом нужно помнить, что верхний канал открывать не следует, чтобы не упустить из бани хорошо разогретого воздуха. Свежий, прохладный воздух после попадания через приточный канал, медленно прогревается за счет печи и сразу начинает понемногу вытеснять воздух, который уже успел застояться.

Такая система для людей будет не ощутима, если предварительный ее монтаж выполнить правильно, придерживаясь всех советов и рекомендаций специалистов. Находясь в ней, отдыхающие даже не почувствуют дискомфорта и будут наслаждаться приятной температурой и комфортной влажностью.

Не менее важную роль играет печь, которую оборудуют или в парилке, или в отдельном помещении. Она производится из металла и снаружи обкладывается кирпичом. Осуществляет в сауне такие функции:

  • Нагревает общую площадь помещения.
  • Подогревает воду.
  • Производит пар.

При выборе этого устройства, следует руководствоваться такими критериями:

  • Размер – прекрасно, если печь будет небольшая, что позволит сэкономить место.
  • Должна быть надежной и безопасной.
  • Обладать способностью к быстрому нагреву.
  • Иметь небольшую стоимость.
  • Должна обладать длительным сроком годности, чтобы постоянно выдерживать большие нагрузки и температурные перепады.
  • При выборе печи, прежде всего, учитывайте ее мощность и величину относительно размеров сауны.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами. Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

  • Мощность печи не соответствует размерам помещения.
  • Вентиляция производит повышенный воздухообмен.
  • Слишком высокие потолки.
  • Плохая теплоизоляция, особенно пола.
  • Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Можно ли сделать вентиляцию в русской бане?

Вентилирующие каналы Басту в парилке сауны работают очень хорошо — они там как раз рассчитаны на создающиеся тепловые режимы. Однако в русской бане условия совсем другие, и это заставляет задумываться, применима ли там вентиляция Басту. Температура относительно невелика, по сравнению с температурой в сауне, зато пара выделяется куда больше. Во время, когда парящиеся колотят друг друга вениками, скандинавский комплекс воздухообмена не приносит особой пользы и может даже нарушить микроклимат.

Однако в процессе предварительного приготовления комнаты, когда она только нагревается, это оборудование работает эффективно. Несмотря на большую затрату времени, прогрев становится равномернее. Иногда Басту можно запускать и в конце мытья. Это позволяет добиться горячего и одновременно легкого воздуха, облегчить дыхание.

О том, как правильно сделать вентиляцию Басту в парной русской бани, вы можете узнать из видео ниже.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

  • в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
  • вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
  • под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Конструкция и принцип действия

Устройство вентиляционной системы зависит от нескольких факторов:

  • материала, из которых возведена постройка;
  • размеров комнаты;
  • типа помещения (предбанник, моечная, парилка).

Зависимо от материала здания

Особенности обустройства:

  1. Для деревянных срубов. Изначально в деревянных домах вентиляция обустраивалась при строительстве первых венцов. Между ними оставлялись зазоры для притока воздуха. Воздух выводился через отдушины, которые были расположены возле потолка. С течением времени принцип обустройства практически не изменился. У полов монтируются отдушины для поступления кислорода в помещение, у потолка — окошки для выведения воздуха. Дверь в парилку устанавливалась на небольшой высоте от пола, чтобы оставался вентиляционный зазор.
  2. Для построек из газо- или пеноблока. В подобных зданиях вентиляционные отверстия обустраиваются параллельно друг от друга. На этапе строительства в стенах нужно оставить окошки для поступления, выведения воздуха.

Зависимо от помещения

Особенности обустройства в парилке:

  1. Между дверным полотном и полом нужно оставлять свободное пространство площадью 5–10 см2.
  2. Внутри комнаты должно быть не менее 2 отверстий для притока и выведения воздуха.
  3. На каждом вентиляционном отверстии нужно установить специальные шторки или регулируемые заслонки.
  4. Запрещено оставлять парилку без отверстий для воздухообмена.

Принципы создания в моечной:

  1. Вытяжные отверстия должны быть больше приточных.
  2. Можно сделать 2 вытяжных окна и 1 приточное.
  3. На вытяжку рекомендуется установить вентилятор.

Вентиляционная система может быть естественной или принудительной. Для обустройства второго типа на требуется установка специальных вентиляторов.
