Нужна вытяжка в бане? Как сделать правильно своими руками, какие особенности в парилке и в моечной? Что сделать, чтобы не задохнуться?

Частые ошибки при проектировании вентиляции

С основными понятиями естественного вентилирования понятно. Сложного в организации ничего нет, осталось поговорить о том, что нельзя делать в этой работе.

Многие, не вникнув до конца в процесс создания вытяжки, делают массу глупых ошибок. Например, нельзя в парной располагать приточное и вытяжное отверстие на одном уровне. Получится замкнутый круг для горячего воздуха, и пол постоянно будет прохладным. Неосведомленные люди начинают грешить, что хозяин неправильно сделал пол в бане и некоторые этому верят, и начинают искать причину, разбирая покрытия и прокладывая дополнительные материалы для утепления. А проблема в итоге кроется всего-то в неправильном расположении продухов.

Еще о расположении. Некоторые путают вытяжное отверстие с приточным. И при создании вентиляции располагая первое под потолком, а второе внизу. Работать это, конечно, будет, но на прогрев парной потребуется больше времени. Если и делать такое расположение, то задвижки должны быть на обоих окнах.

Вот и все хитрости. Отнеситесь внимательно к созданию естественной вентиляции, и будет вам легкий пар.

Для чего нужна вентиляция

Устройство вентиляции в бане выполняет такие функции:

  • Поддерживает оптимальную температуру в бане.
  • Обеспечивает помещения чистым воздухом.
  • Удаляет продукты сгорания топливного материала.
  • Способствует экономичному расходу топлива.
  • Равномерно распределяет воздушные потоки.
  • Защищает древесину от поражения грибковыми спорами и болезнетворными микроорганизмами.
  • Снижает уровень влажности в помещениях.
  • Устраняет неприятные и затхлые запахи.
  • Обеспечивает быструю просушку помещений после проведения процедур.

Если вентиляция в бане организована неправильно, тогда не избежать негативных последствий:

  • Ускоренного остывания воздуха внутри помещений.
  • Скопления углекислого газа после использования отопительного оборудования.
  • Гниения и разрушения декоративной отделки.
  • Образования плесени, грибков и микроорганизмов.
  • Распространения неприятных запахов.

Виды вентиляции

Существует три вида вентилирования воздуха в парной комнате:

  1. естественная;
  2. принудительная;
  3. смешанная.

Каждый из них тоже имеет свою классификацию. И начать следует с самой простой – естественной вентиляции.

Естественный способ вентилирования

Организация естественной циркуляции воздуха в парной – самый простой и экономичный способ. Он часто применяется для бань средних и малых размеров, изготовленных из древесных срубов. Используя этот метод создания проветривания, нет нужды устанавливать дополнительное оборудование. Естественная циркуляция подразделяется на два типа:

аэрация. Воздух в парилку входит на уровне не выше полуметра под каменку или в нее. Холодный воздух вытесняет горячий наверх в соответствии с законами физики. Тот, в свою очередь, выводится из помещения при помощи вытяжки, вмонтированной немного ниже потолка. Для этого достаточно открыть задвижку, когда почувствуете, что дышать в парной комнате стало тяжело. Холодные массы прогреваются, проходя через каменку, благодаря чему температура в помещении не меняется.

Принудительный метод вентилирования

Этот метод применяется для нужд больших бань, когда создание естественной вентиляции невозможно или его не хватает. При этом владельцу придется устанавливать дополнительное оборудование. Способ механической, или как он еще называется, принудительной вентиляции – действенный и эффективный. Бывает трех типов:

Вытяжка. В потолке помещения устанавливается вытяжка, через которую будет удаляться отработанный воздух. Благодаря этому методу есть возможность поддерживать в парной комнате благоприятную атмосферу, которая не будет содержать противных запахов, чрезмерного количества влаги и слишком высоких температур. Этот способ предполагает размещение дополнительного оборудования, такого, как вентиляторы и очистные фильтры. Если неправильно рассчитать мощность или проект вытяжки, будут образовываться сквозняки. Возникает вопрос: «как сделать вентиляцию в парной, в которой сквозняков не будет?» устранить их можно, создав приточную циркуляцию принудительным методом;

Приточная вентиляция. Метод действенный, но дорогой. В основе лежит нагнетание предварительно нагретого свежего воздуха в помещение и удаление отработанного через щели в стенах, дверях или окнах;

Приточно-вытяжное вентилирование. Подразумевает совмещение тех двух, что были указаны ранее. Благодаря этому, можно создать одинаковый приход и отработку воздуха

Важно рассчитать, чтобы потоки шли от парилки к санузлам, а не наоборот.

Смешанный метод вентилирования

Способ смешанного вентилирования парной комнаты подразумевает использование естественных методов подачи воздуха и его механической отработки. Применяется для обеспечения нужд очень больших бань, для маленьких и средних порой хватает простой аэрации.

Вентиляция в русской бане

Часто просто открывают двери и окна, чтобы проветрить залповым способом (см. иллюстрацию выше).

Тем не менее, помимо этого вентиляция в русской бане обеспечивается еще несколькими способами.

В частности, делаются вентотверстия в цоколе, которые обеспечивают проветривание подпола и просушку полов.

В зависимости от того, какие полы в русской бане, есть различия в их вентилировании.

С проливными полами

Проливные полы бывают либо по простейшему типу со сливом в дренажную подушку прямо под баней, либо сложные — бетонные с утеплителем, например. В обоих случаях за их вентиляцию отвечают продухи в цоколе бани.

Продухи делают на двух противоположных, или на всех 4 сторонах бани. Нужны заглушки, которые позволят открывать продухи для проветривания и закрывать, когда нужно нагреть баню. Проливной пол уже имеет зазоры, которые позволяют быстро его проветривать после банных процедур.

С сухим полом

Если в бане сделан сухой пол, то его вентилирование несколько сложнее, чем проливного. Для ускорения будущей просушки делают так: не доводят пол до стены на 2 сантиметра. Этот зазор по периметру даст возможность воздуху циркулировать между подполом и баней. Продухи закрываются перед началом нагрева.

Помимо подпольной вентиляции нужна еще обычная приточно-вытяжная. Выше мы уже описали, какая вентиляция бывает в срубе, а какая — в остальных типах бань. Для большей эффективности можно даже поставить в русскую баню вентиляцию басту — она хорошо сушит. Но включать ее стоит в самом конце парения или уже после всех процедур. (О вентиляции на сайте.)

ВАЖНО! Хорошая просушка гарантирует долговечность дерева в бане, ради нее стоит постараться.

Полезное видео

Вот хорошее видео, где рассказывается о том, как своими руками монтировать вентиляцию в русской бане. К сожалению, Корсун утверждает, что приточка должна быть больше вытяжки. На деле это прямо противоположно — вытяжку можно делать больше притока.

О том, как провести расчеты диаметра труб под конкретное помещение мы уже рассказывали .

Схемы вентиляции в парной

Баня и, соответственно, сама парная строятся с учетом потребностей того, кто собирается ими пользоваться. Размер, расположение, конкретное устройство вентиляционных каналов должны соответствовать объёму, архитектурной задумке и используемому строительному материалу.

Принцип работы встроенной вентиляции в парилке бани основан на простых законах физики. Холодный воздух, попадая в помещение парной через приточный люк, быстро нагревается и поднимается к потолку, выталкивая уже отработанный горячий воздух в выводящий вентканал.

Основная схема размещения каналов подачи и забора воздуха в парной:

  • Входное отверстие для поступления воздуха извне устанавливают выше горизонта пола, предпочтительно рядом с печью.
  • Канал для выхода использованного, загрязненного воздуха должен находиться ниже потолка на 10-12 см.
  • Для полноценной циркуляции воздушной массы вентканалы целесообразно располагать на противоположных стенах.
  • Размеры вентиляционных входов и каналов должны быть одинаковыми и зависят от объёма помещения.
  • Нормы пожарной и санитарной безопасности требуют полную смену воздуха в парной через четыре часа.
  • Устройство вентиляции в парилке предусматривает жалюзи на входных и выходных отверстиях (для регулирования уровня циркуляции).

Существует множество способов сооружения вентиляции в парилке в бане. Рассмотрим самые популярные схемы:

Вариант 1

  • входное отверстие находится сразу за печкой, в полуметре от пола, с естественной вентиляцией и заслонкой;
  • вытяжка расположена в стене напротив, не выше 20-30 см от пола, с встроенным вентилятором.

Эта схема позволяет регулировать равномерное нагревание воздуха и постоянную циркуляцию.

Вариант 2

  • воздух попадает в парилку через вентканал с выходом за каменкой (от пола маленькое расстояние, не выше 20 см, с естественной вентиляцией и заслонкой)
  • отток происходит через люк в стене напротив (от потолка ниже на 20 см, с встроенным вентилятором)

Очень простой принцип действия, так как воздух быстро нагревается и вентилятором протягивается через всё пространство парилки. Минус данной схемы в слабой внутренней циркуляции воздуха.

Вариант 3

  • труба для поступления воздуха находится в стене напротив печи (на высоте 30 см относительно пола, с естественной вентиляцией и заслонкой)
  • вытяжка для оттока воздуха размещается на одной стене с приточным люком  (ниже уровня потолка на 30 см, с встроенным вентилятором)

Схема подойдет тем, у кого нет возможности располагать выходы на противоположных стенах парилки. Это наиболее неблагоприятный вариант устройства вентиляции в парной, которого следует избегать.

Вариант 4

  • входное отверстие для поступления воздуха располагают на стене, противоположной печи (над полом не выше 20 см, с естественной вентиляцией и заслонкой)
  • для оттока воздуха используют трубу печки (воздух вытягивается через затоп и поддувало печи)

Если печка в бане топится постоянно, то такая схема будет приемлемой и позволит сэкономить на монтаже вентиляции в парилке.

Вариант 5

  • воздух поступает из отверстия позади печки — каменки (на высоте 20 см над уровнем пола, с естественной вентиляцией и заслонкой)
  • вытягивается воздух через отверстия в полу (необходим сток под полом с выходом на улицу и соединенной с ним вертикальной вытяжной трубой, заканчивающейся чуть выше конька бани)

Данная схема подходит только для парилок с прямоточным сходом воды из парной за пределы бани, но, как и предыдущая, позволяет быстрее смонтировать вентиляцию.

Вариант 6

  • канал для притока воздуха находится под печкой, с естественной вентиляцией и заслонкой
  • отток воздуха происходит через короб, расположенный на противоположной стене от каменки. Канал начинается в 30 см от пола, заканчивается выходом на улицу под потолком, с естественной вентиляцией и заслонкой

У схемы есть отдельное название – Басту, так как это система вентиляции шведской парной с электропечью, которая отлично функционирует и в парилке русской бани. Вентиляция Басту позволяет добиться равномерного прогрева воздуха и не даёт неприятным запахам подниматься, вытягивая их на уровне пола. Этот вариант подходит при условии, что воздух будет поступать из того же места, куда будет уходить. Короб вытяжной вентиляции необходимо огородить деревом для исключения возможности ожогов.

Варианты и схемы размещения каналов вентиляции

В бане можно использовать разные варианты расположения вентиляционных коммуникаций, предусматривающие естественную циркуляцию воздуха и применение вентилятора.

Различные варианты устройства вентиляции отличаются расположением каналов, но обеспечивают высокую эффективность воздухообмена

Обеспечить комфортное принятие банных процедур позволит одна из предложенных схем естественного воздухообмена, предусматривающих следующие варианты размещения вентиляционных магистралей:

  1. Входной канал выполняется над уровнем пола за печкой. Размещение вытяжной трубы производится в потолочной зоне помещения с противоположной стороны парилки. Этот вариант расположения отверстий обеспечивает нагрев поступающего в парную холодного воздуха при контакте с разогретой печью. Огибающие печь воздушные массы постепенно поднимаются в верхнюю часть парной, циркулируют вдоль потолка и плавно снижаются, выходя через вытяжную магистраль.

  2. Приточный канал размещается на 0,3 м выше уровня пола в противоположной зоне от разогретой печи. При этом поступление и выход воздушных масс осуществляется через приоткрытое поддувало разогретой во время работы банной печи и дымовую трубу. Этот способ обеспечивает воздухообмен в помещении только во время работы печи.

  3. Отверстие входного канала выполняется за печью выше уровня пола на 0,2–0,3 м от его поверхности. Функцию выходного канала выполняют зазоры в досках вентилируемого пола. Поступающие в помещение холодные воздушные массы нагреваются, контактируя с нагретой печкой, и перемещаются к потолку. Находящийся в зоне пола холодный воздух при этом вытесняется через щели между досками и выходит за пределы здания.

Добиться благоприятного температурного режима и комфортной влажности позволяют схемы воздухообмена, предусматривающие установку вентилятора:

  1. Входной канал располагается за отопительным устройством выше уровня пола на расстоянии 0,3 м, а выходное отверстие — в противоположной зоне выше пола на 0,2 м. Вытяжной вентилятор вмонтирован в выходной канал и обеспечивает воздухообмен в помещении.
  2. Вытяжной вентиляционный канал и входное отверстие размещаются в пределах одной стены в её верхней и нижней части. На приточной магистрали, расположенной выше уровня пола на 0,3 м, смонтирован вентилятор необходимой производительности.
  3. Приточное отверстие выполняется на расстоянии 0,3 м от нижней отметки за отопительным устройством и оснащается вентилятором. Вытяжка осуществляется в нижней части противоположной стены на расстоянии 0,2 м от поверхности. Поступающий свежий воздух при циркуляции нагревается разогретой печью и плавно распределяется по помещению парной. Постепенно охлаждаясь, воздушные массы опускаются к полу и покидают помещение через вытяжной канал.

Например, для определения требуемого воздухообмена в парилке площадью 10 м2, имеющей высоту 2 метра, необходимо умножить объём на коэффициент воздухообмена, равный 5 (мы уже говорили выше, что в парилке воздух должен полностью обновляться 5 раз в час). Полученное значение производительности вентилятора составляет 10 х 2х 5 = 100 м3/ч.

Вентиляция бани проветриванием

Наиболее простой, но и наименее эффективный способ вентиляции.

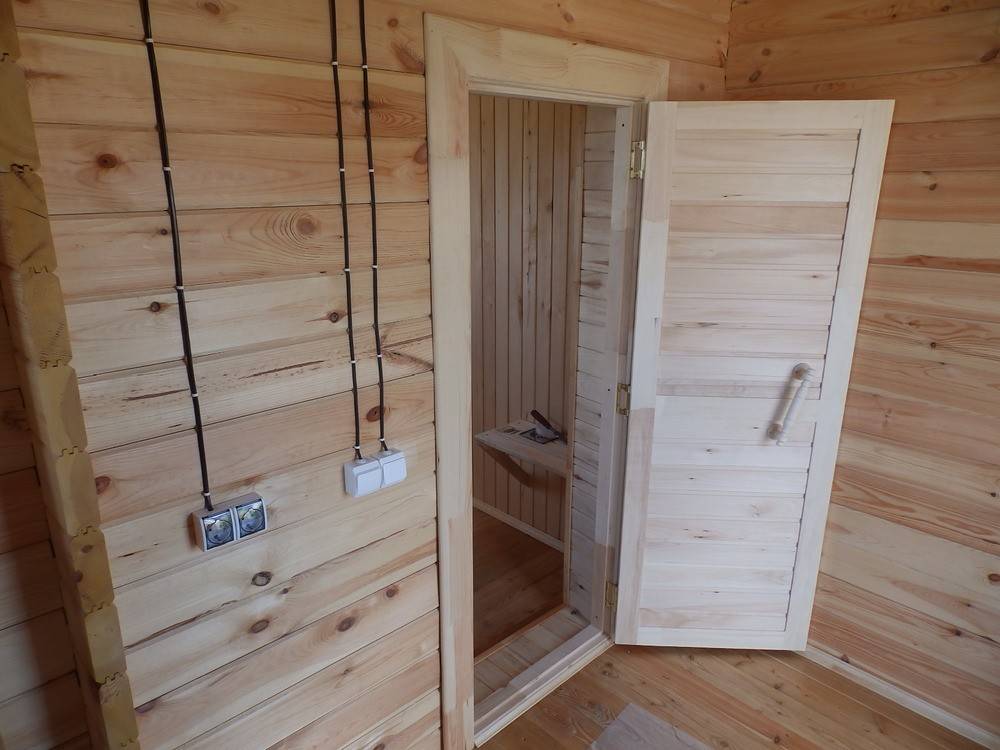

Вентиляция бани проветриванием

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

  1. Во-первых, если вы открыли дверь, то пар уходит не на улицу, а в другие помещения. В них резко повышается влажность, нагретый пар немедленно конденсируется на всех поверхностях. Что может случиться далее – объяснять не нужно.

    На потолке в бане собирается конденсат

  2. Во-вторых. Понижение температуры в парной только субъективное явление. Существует два понятия температуры – фактическая и воспринимаемая. Фактическая температура – физический показатель, воспринимаемая – субъективный. Одну и ту же фактическую температуру мы чувствуем по-разному в зависимости от окружающих факторов. Повышенная влажность «повышает» чувствуемую нами температуру, сильный ветер понижает. Так вот, за счет простого проветривания удается удалить только излишки пара, а фактическая температура воздуха в течение нескольких минут возвращается к прежним значениям.

    Через открытую дверь выходят излишки пара

  3. В-третьих, проветриванием никогда не удастся установить стабильные показатели микроклимата в помещении. Как только двери закроются – температура и влажность резко повышается, как только двери открываются – влажность и температура так же резко понижаются.

    Проветривание не позволяет создать идеальный микроклимат в парной

Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Проветривание парной

Вентиляция в бане из бревна, рубленой

Для начала попробуем разобраться, нужна ли она вообще, вентиляция в рубленой бане, точнее, можно ли понадеяться исключительно на естественные щели? В принципе, можно. Но придется добиться баланса между борьбой с щелями и необходимостью в них. Сквозняк так же недопустим, как и полная герметизация. Кроме того, частью традиционной вентиляции русской бани являются окна и двери. Например, для притока воздуха внизу двери в парную оставляется щель или делаются жалюзи.

И все же сложно поддерживать равновесие при строго периодическом ремонте щелей. Поэтому можно с самого начала позаботиться об альтернативе — приточно-вытяжной вентиляции естественного или принудительного типа. Тогда щели можно конопатить и заливать герметиками для дерева.

Устройство вентиляции в бане из сруба, бревна

Если берется традиционная вентиляция, то дерево нельзя ни красить, ни лакировать, чтоб оно дышало. Никаких отверстий в этом случае делаться не будет. Схема притока и вытяжки такова:

  • приток осуществляется через приоткрытую дверь, щель или жалюзи внизу двери в парилку;
  • вытеснителем отработанного воздуха выступает пар: он поднимается вверх, а потом спускается, вытесняя нижний воздух;
  • вытяжкой в русской бане работает печь.

Совет. Обязательным условием хорошей вентиляции будут продухи, сделанные в фундаменте бани. Достаточно 2 продух на противоположных сторонах. Продухи обеспечат просушивание полов после процедур, но во время их принятия продухи закрывают.

Еще один секрет — щели в чистовом полу парной (5-10 мм), благодаря которым просушивание полов ускоряется. Также можно сделать в полу отверстия с той же целью.

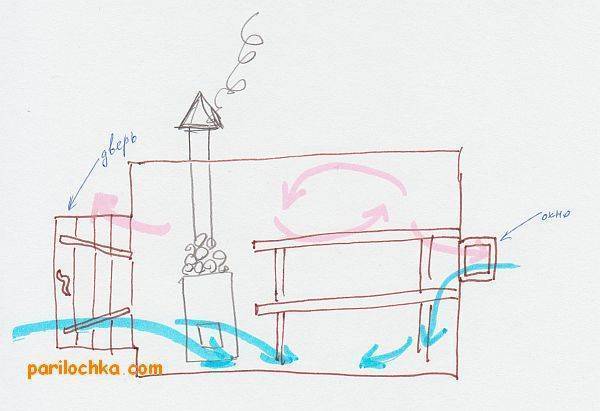

Залповая вентиляция — это открытие окон и дверей. Она используется после процедур или в промежутке между двумя заходами в парилку.

Схема залповой вентиляции

Как сделать своими руками

Приведенное выше описание говорит, что единственной сложностью вентилируемых стен сруба, который утеплялся только конопаткой щелей, будет поддержание баланса между холодом от сквозняков и чрезмерной герметизацией.

Если же закладывается простейшая вентиляция с помощью отверстий, то своими руками придется только сделать отверстия и (при желании и необходимости) провести вентиляционные ходы. Отверстия снабжаются заглушками, клапанами, задвижками, воздуховоды могут быть из гофры или трубы, для герметизации используется монтажная пена и строительный скотч. В каждом помещении должна быть вытяжка, приток же можно сделать только в одном-двух местах для печи.

Подробнее смотрите в статье Как сделать вентиляцию в бане.
