Виды установок для бурения скважин на воду своими руками

Как своими руками сделать бур из дисков

Ключевым составным элементом установки является разъемная буровая труба, которая по длине должна увеличиваться по мере заглубления самой скважины. Ручка отвечает за ее вращение, а главным элементом установки, конечно же, будет бур.

Если вы планируете собирать бур своими руками, то помните, что вам предстоит работать с металлом, поэтому нужно обладать хотя бы минимальными навыками работы со сварочным аппаратом. Оцените свои возможности, может быть, для вас будет проще сделать более простой вариант в виде стального стержня с острым наконечником.

Во время работы приготовьте два ножа, которые крепятся сварочным способом на расстоянии в 200 м от острия.

Ход работы будет таким:

возьмите металлические диски толщиной по 150 м, которые будут основной для ножей

Их следует разрезать пополам;
после того как ножи будут установлены, они должны расположиться на инструменте под углом максимум 20 градусов по отношению к горизонтали, а сами ножи должны быть расположены друг напротив друга;
снизу кромки ножей для бура должны быть заточены идеально, это очень важно, от этого зависит скорость и качество врезки бура в грунт;
желательно выбирать для изготовления полосы стали, которые при нагреве могут скручиваться;
расстояние между витками на одной спирали должно соответствовать их диаметру.. После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву

Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность

После работы бур нужно проверить: повращайте им с помощью рукояти, чтобы ножи углубились в почву. Затем извлеките его из скважины, и вытащите кусок срезанного грунта на поверхность.

Для работы потребуются такие инструменты:

сварочный инструмент;
молоток;
болгарка;
дрель.

Оставшуюся от бурения землю желательно складывать подальше от места работы. Также перед бурильными работами продумайте, куда вы будете выводить использованный грунт.

По мере углубления скважины нужно наращивать штанги. Составные их части нужно скреплять друг с другом при помощи резьбового или втулочного соединения. Чтобы снизить риск их разъединения, можно дополнительно оснастить их шплинтами.

Способы соединения буровых труб

Для проходки больших расстояний бур под воду удлиняют с помощью полых стальных труб стандартного диаметра 21,3, 26,8 и 33,5 мм длиной от 1500 до 2000 мм, которые соединяют между собой следующими способами:

Резьбовой. В данной технологии для соединения используют наружную резьбу, которую нарезают на одном трубном конце, и внутреннюю на переходных муфтах, представляющих собой короткие цилиндрические отрезки с диаметром, соответствующим нижней точке трубной резьбовой насечки. Нарезку проводят вручную плашками с помощью плашкодержателей по старой советской методике или современными более удобными приспособлениями — круппами. После нанесения резьбы на внутреннюю сторону переходных муфт и наружную оболочку труб с одного конца, к их другому краю приваривают муфту, удлинение производится накручиванием последующих труб в муфты предыдущих.

Болт и резьбовая муфта. При данном методе к одному торцу трубы приваривают болт большого диаметра, а к другому — длинную гайку в виде муфты с внутренней резьбой, соответствующей наружной у болта, при соединении трубных элементов их накручивает друг на друга до упора. Технология напоминает стыковку выпускаемых заводским способом буровых штанг, заводские соединительные головки можно приварить или прикрутить к резьбе вместо болтов и муфт.

Болтовое соединение и головки для буровых штанг

Штифтовой. Стыковка труб с помощью штифта — наиболее оптимальный метод, обеспечивающие высокую скорость соединения и разборки удлиняющих штанг, для его реализации к одной стороне каждой из труб приваривают внутреннюю муфту, надевают на нее следующую трубу и сверлят в них отверстия на некотором расстоянии от края. Затем просовывают в сквозной канал двух состыкованных труб штифт, препятствующий их рассоединению.

Недостатком штифтового крепления является возможность выпадения из отверстий, самым простой вариант устранения этого недостатка — использование для крепежа резьбового болта с гайкой. Правда, данное решение неэффективно для быстрого соединения, к тому же при использовании в земле резьба постоянно забивается грязью, что значительно замедляет сборку и разборку удлиняющего трубопровода.

Конструкции штифтов

Лучший метод решения проблем, связанных с недостатками штифтовых соединений — использование специальной конструкции, в которой к трубе напротив сквозного отверстия приваривается п-образная пластина со вставленным штифтом, а в его корпус через проделанный сквозной радиальный канал вставлен ограничительный штырь. Ограничитель препятствует потере штифта с выпадением его из узла, а также является элементом, с помощью которого двигают штифт по сквозному отверстию, соединяя и размыкая трубопровод. Также наружная п-образная стальная пластина защищает штифт и ограничитель от повреждений при вращении в земле.

Если приведенная выше конструкция кажется слишком сложной для изготовления в бытовых условиях, неплохим вариантом является приобретение штифта заводского производства для крепления почвенных буров, представляющего собой болт с гладкими стенками, в шляпке которого просверлено отверстие и вставлен жесткий проволочный ограничитель, огибающий трубу и одеваемый с другой стороны на торец гладкостенного болта.

Вариант быстрого соединения скважинного бура штифтами

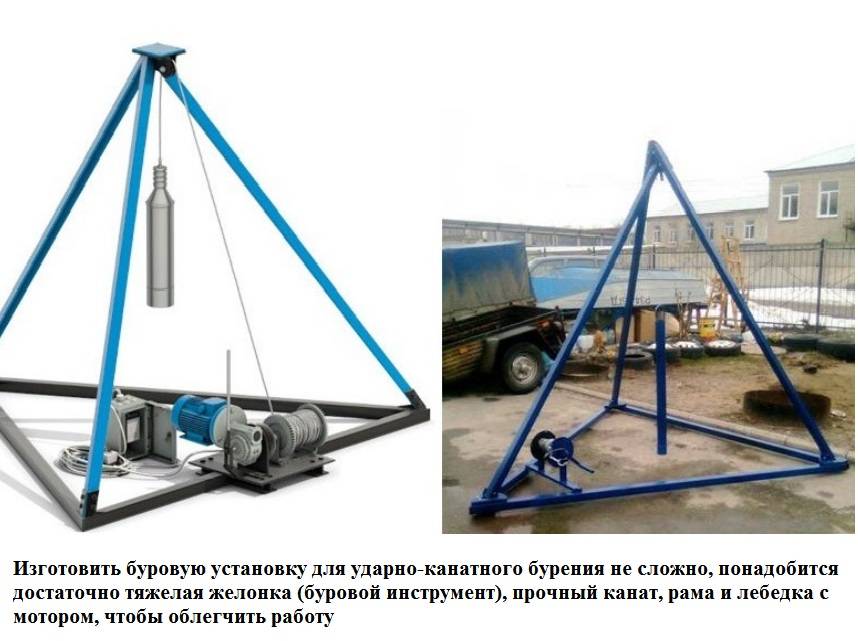

Малогабаритная буровая установка под ударно-канатное бурение

Чтобы создать такую буровую установку вам потребуется воспользоваться такими приспособлениями:

разборной станиной;
ударным патроном («стаканом»);
желонкой.

Для облегчения бурильных работ, к установке подключается мотор редуктор, поверх барабана которого наматывают трос к которому прикреплен патрон или желонка. Чтобы обеспечить эффективную работу, придется воспользоваться патроном, весящим примерно 80 кг. Желонкой производится очищение забоя от остатков почвы. Эффективно использовать желонку и в местности с глинистыми грунтами.

Помимо этого, нижняя кромка в «стакане» чаще всего затачивается. В верхней части просверливаются отверстия, для надежного закрепления каната. Патрон может быть в длину от 1 до 2 м.

Прежде чем начинать работы, лучше пробурить в земле дырку, в которую вы будете опускать «стакан». Это отверстие должно иметь немного больший диаметр чем патрон.

1 Принципы и технология бурения

Существует множество способов пробурить скважину там, где вам необходимо. В этом плане человечество продвинулось довольно серьезно. Однако почти все они заключаются в некоторых основных принципах, что так или иначе должны соблюдаться.

В первую очередь стоит понимать, что бурение можно производить, только если у вас есть специальное оборудование.

Так скважины на воду чаще всего бурят используя шнек, роторные установки или забивные стаканы. Буровые долота (такие, как долота PDC) и другие плоские изделия практически не используются в быту, так как подобное оборудование не дает возможности вынимать грунт из скважины простыми методами.

Бурильный инструмент погружают в землю и разрабатывают им грунт. Подача его наверх осуществляется за счет особенностей самого оборудования.

Бурение происходит постоянно, однако оно может чередоваться с установкой стальных обсадных труб. Тут нужно заметить, что монтаж обсадных труб – это обязательная процедура. Особенно если подразумевается бурение источников питьевой воды.

Обсадные трубы, как правило, устанавливают по секциям или уже после завершения процесса бурения. Но здесь все зависит от типа грунтов на участке и еще нескольких факторов. Например, наличие плавуна просто обязывает устанавливать трубы постепенно, так как в противном случае он попросту забьет весь канал, и работа будет напрасна.

Монтаж и выравнивание обсадных труб для скважины

Обсадные трубы соединяют муфтам или специальными фитингами

Очень важно качественно закрепить все соединения и убедится в том, что установка труб прошла правильно. В противном случае вас ждут неприятности

На дно обсадной трубы или скважины на воду монтируют фильтр грубой очистки. Он являет собой обычную сетку, что отсеивает крупные фракции песка и других отходов.

Пробурить скважину можно за сутки, однако это справедливо для механических методов. Своими руками трудиться придется дольше. Бурение ведется до прохождения в водоносный слой грунта. Он характеризуется появлением избыточного количества влажного грунта или мокрого песка.

Однако и этот слой нужно пройти. Он в большинстве случаев имеет тонкую прорезь на уровне 1-3 метров. За ним идет водоупорный слой. Именно оттуда и берут воду для скважины. После завершения процесса бурения и монтажа труб используется оборудование для прокачки скважины, так как любая, даже чрезвычайно чистая скважина, нуждается в прокачке.

В одних случаях на это уходит меньше часа, в других же прогонять воду нужно в течение нескольких часов. Прокачка происходит с помощью насоса или помпы. Грязную мутную жидкость из канала выкачивают до тех пор, пока ее не заменит чистая вода.

Если в течение нескольких часов ничего не изменилось, значит вам не удалось пройти водоносный слой. Поэтому рекомендуется углубиться еще на 1-2 метра для закрепления результата. После этого остается смонтировать скважинный кессон, насос, подключить трубы водоснабжения и заняться непосредственно эксплуатацией.

Делаем электрическую буровую установку для воды своими руками

Начать нужно традиционно с подбора необходимых инструментов для создания буровой установки для воды своими руками, вам понадобится:

дрель с набором сверл,
отвертка,
болгарка,
устройство для сваривания.

Сама буровая установка для воды состоит из таких конструктивных элементов:

желонки,
стакана,
станины.

Чтобы работа по добыче воды своими руками продвигалась быстрее, буровой установке необходимо подсоединение к мотору. Оптимальный вес патрона составляет 70-80 килограмм. За очистку забоя отвечает желонка. Процесс изготовления состоит из таких этапов:

Стакан нужно изготовить из трубы. При этом диаметр детали должен находиться в диапазоне от 11 до 12 см. Чем тяжелее материал буровой установки для воды, которую вы делаете своими руками, тем лучше.
Внизу отрезка делается заострение в виде треугольных зубьев. Несколько отверстий просверливаются в патроне.
В земле выкапывается яма. В неё будет опускаться стакан буровой установки для воды, которую вы строите своими руками.
Бур делается из стальной трубы. В сечении она должна составлять 10 см. На верхний конец навинчивается резьба. С противоположной стороны делается шнековый винт на 1-2 витка. Его диметр 20 см.
Стальные ножи привариваются к шнеку.
На штангу крепится тройник.

Буром готовой буровой установки для воды нужно углубиться. Как только глубина превысит 1 метр — штанга удлиняется. Как видите, всё это можно легко сделать своими руками, и у вас на участке будет вода.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Взять технику в аренду

Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.

Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.

Проведение замеров и обустройство участка

Перед самим техническим процессом бурения скважин водой под давлением необходимо произвести подготовительные работы. Они состоят из следующих этапов:

Расчет глубины залегания водного пласта

Это важно для подготовки необходимой длины труб и определения особенностей процесса бурения. Для этого понадобиться получить карту местности с геодезическими обозначениями, заблаговременно позаботиться об используемой жидкости для бурильной установки в объеме 5-21 м³.
Подготовка самого участка для проведения работ

Данный способ бурения подразумевает наличие двух емкостей по 1 м³ для фильтрации промывочной жидкости и последующего использования в буровой установке. Данные емкости соединены между собой специальным каналом и защищают окружающую местность от излишнего загрязнения.
Сам бур устанавливается в строго вертикальном положении, заборный шланг на помпу располагается в первой емкости. Откуда по нем жидкость попадает в бурильную шахту.

Указанная бурильная установка отличается своей простотой и экономичностью использования энергоресурсов. Она является идеальным вариантом для применения в частном порядке, так как не требует дополнительных теоретических знаний и большого практического опыта. Требуется всего лишь неукоснительное соблюдение строгой последовательности технологического процесса.

Основные способы бурения скважин под воду

Бурение скважины своими руками вполне реально и доступно, если есть необходимые гидрогеологические сведения. Выбрав способ, как бурить скважину на воду, следует правильно определить место для ее установки. Рядом не должно быть канализации, сливных ям, других коммуникаций, которые могут загрязнять воду. Нужно также учитывать расстояние от жилья, куда планируется подавать воду.

Видов бурения вручную, с использованием различных механизмов, приспособлений, сложной техники достаточно много: от простейшего забивания до гидробурения.

Ударное бурение – самый недорогой и простой способ обеспечить участок питьевой водой

Способы сверления скважин на воду различаются в зависимости от того, по какой технологии разрушается порода. Существует бурение:

ударное;
вращательное;
смешанного типа.

Шнековое бурение

Данный метод используется для устройства песчаных скважин. Обычно шнековое бурение скважин воды производится в относительно мягком, рыхлом или мерзлом грунте. Шнек – это труба, обвитая металлической лентой. Посредством вращения винтообразное устройство углубляется, выдавая на поверхность выбранный грунт. Часто при данной технологии за шнеком-винтом опускается обсадная труба, которая закупоривает стены и не дает земле осыпаться. Данный способ имеет ряд достоинств:

хорошая скорость;
нет необходимости промывки;
уплотняются стенки скважины.

Если шнековое бурение ведется на участке с мягким или рыхлым грунтом, то лопасти долота следует располагать под углом от 30 до 60 градусов относительно забоя. Если же бурение скважин таким методом производится на более плотных отложениях, в основе которых гравий и галька, то лопасти должны находиться под углом в 90 градусов относительно забоя. Определять угол при ведении работ необходимо в зависимости от твердости почвы, с которой предполагается работать.

Из всех способов самостоятельного бурения наименее результативным можно считать шнековый

Глубина шнекового бурения скважины проводится на размер одной штанги, которая затем поднимается наверх и наращивается дополнительной штангой. После этого бурение может быть продолжено. Диаметр шнековой скважины составляет от 6 до 80 см.

Роторный способ бурения

Роторное бурение относится к вращательным способам: ротор, расположенный на поверхности, приводит в движение долото, опущенное в скважину. Долото дополнительно утяжеляют («нагружают») трубами, чтобы увеличить степень измельчения грунта.

Используя данную технологию, можно разрушить практически любую по твердости породу. Это дорогостоящий способ, применяется для артезианских скважин.

При роторном бурении обязательно осуществляется промывка. С помощью этого процесса быстро удаляется отработанная порода, при этом скважина остается чистой, что позволяет беспрепятственно вставлять обсадку.

Промывка бывает двух видов: прямая и обратная. Прямая промывка производится глинистым раствором, который быстро убирает отработанные породы и укрепляет стенки, так как глина исключает кольматацию пласта. Обратная промывка водой применяется для очищения от шлака затрубного пространства.

Роторный способ бурения скважин является одной из разновидностей вращательной технологии

Преимущества роторного бурения:

мощность применяемого оборудования, позволяющая разбивать породы любой твердости;
долговечность пробуренной скважины (прочность стенок);
возможность выполнять бурение на ограниченной территории вследствие небольших размеров буровой установки.

Недостатками данной технологии можно считать сложность работы при минусовой температуре и невысокую скорость бурения.

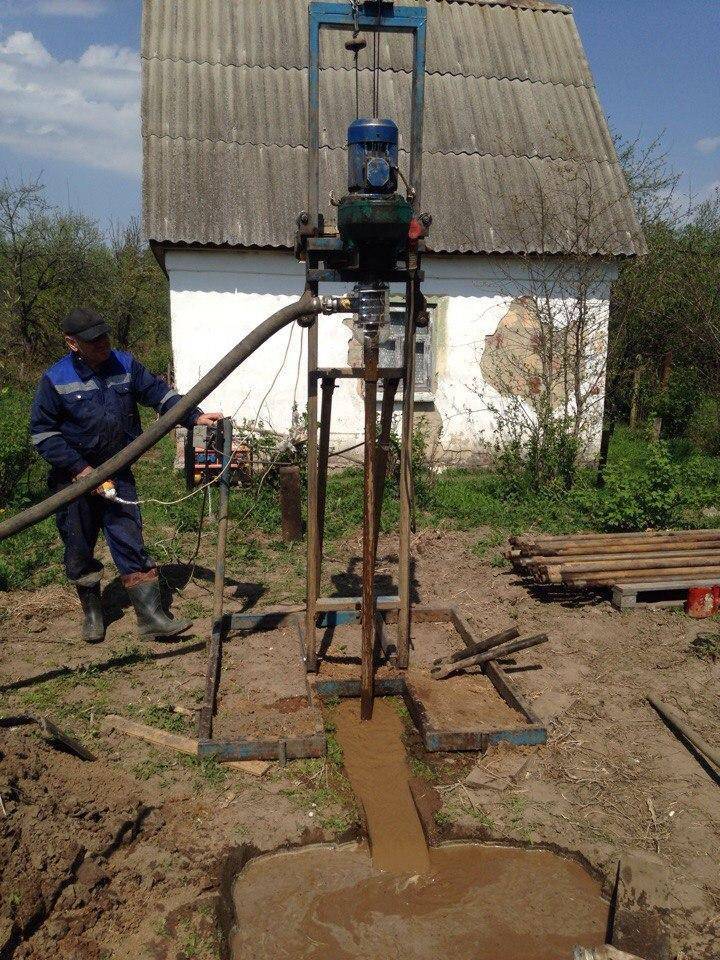

Бурение с промывкой

Это наиболее эффективный способ разработки скважины глубиной до 35 м, обеспечивающий скорость проходки до 12 м/ч. Этот показатель значительно превышает производительность других методов. Процесс включает в себя прямую и обратную промывку скважины:

При прямой промывке раствор поступает в скважину для вымывания грунта и выброса его на поверхность.
При обратной раствор также подаётся в ствол, но затем выполняется откачка грунтовой массы при помощи насоса.

Вязкий промывочный раствор, кроме охлаждения режущих элементов и очистки скважины от пород, выполняет ещё одну функцию — укрепляет стенки скважины, препятствуя их обрушению, даже если разрабатываются песчаные или глинистые почвы.

Ручные

Существует еще и автономные буровые устройства, созданные на базе мотоблока. Они чаще всего имеют механический привод, он получает крутящий момент от двигателя мотобура.

Небольшой размер таких устройств позволяет работать с ними в одиночку, а использование понижающего редуктора позволяет производить сверление скважин даже большого диаметра. Величина заглубления у них намного меньше, чем у МГБУ и у самоходных механизмов, а небольшой размер такой ручной бурилки позволяет делать скважины возле стен зданий или заборов.

Если водоносный горизонт на вашем участке находится на глубине не более 20–25 метров, то такой аппарат будет идеальным решением самостоятельно изготовить абиссинскую, а быть может, даже артезианскую скважину. Скорость бурения зависит от характеристик установленного двигателя и составляет 3–5 м/час. Ввиду небольших размеров и невысокой мощности такие установки используются на мягких, торфяных и глинистых почвах.

Плюсы самостоятельного ручного бурения

Ручное бурение самостоятельно сделанными приспособлениями имеет следующие преимущества перед автоматическими способами проходки с использованием специальной буровой техники частными лицами и организациями:

Дешевизна. Изготовление своими руками бура из подручных материалов и проходка скважины без привлечения сторонних помощников, специалистов, организаций — самый выгодный вариант с финансовой точки зрения, если другие способы занятости в свободное время не приносят денежный доход.

Универсальность. Самостоятельное проведение буровых работ вручную универсально благодаря следующим особенностям:

Ручное бурение во многих ситуациях является единственно возможным вариантом проведения работ, если въезд на участок специальной техники невозможен или скважина размещена в построенном помещении.
Ручным способом прокладывают узкие скважинные каналы без использования обсадных колонн стандартного диаметра, что существенно удешевляет организацию и обустройство водоснабжения на индивидуальном участке.
Вручную проводят бурение на глубину от 5 до 35 м, что соответствует характеристикам абиссинской и скважины на песке.
Сделанный бур можно использовать для иных хозяйственных целей, если необходимо проделать отверстия в земле — при сооружении ограждений, посадке садовых растений, монтаже свайных фундаментов и других работ хозяйственно-бытового назначения. За ненадобностью конструкцию всегда можно разобрать и использовать в хозяйстве по своему усмотрению.

Комплектация ручного спирального бура заводского изготовления

Гибкость применения. В зависимости от глубины залегания водяного пласта, качества грунта и размерных параметров скважинного канала, используют различные бурильные технологии, конструкции буровых приспособлений или их сочетания. При индивидуальном изготовлении всегда есть возможность путем экспериментов самостоятельно сделать бур для скважины, наиболее удобный и эффективный для конкретных условий.

Проводить работы можно в любое удобное для хозяина время без привязки к сезону, времени суток, погоде, наемным специалистам или организациям. Если к обустраиваемому участку не подведена электроэнергия, ручным механическим способом можно бурить скважины без ее присутствия.

Конечно, за дешевизну ручного способа придется платить скоростью проведения работ и интенсивными физическими трудозатратами, последние в некоторой степени полезны с точки зрения улучшения здоровья.

Трубы и муфты для резьбового соединения

Этапы работ по созданию скважины своими руками

Сначала необходимо вырыть яму. Её размеры должны составлять 150 на 150 см. Чтобы исключить осыпание углубления, выполняют облицовку её стенок фанерой, досками или используют куски ДСП. Есть и другой вариант. Необходимо пробурить ствол с диаметром 15х20 см и глубиной 1 метр, используя для этого обычный бур. Это делается для того, чтобы обеспечить устойчивость трубы в вертикальном положении.

Следующим действием над углублением устанавливают металлическую треногу, которую часто называют вышкой. Она должна располагаться в прямом положении. В месте соединения треноги закрепляют лебёдку. На треноге располагается бурильная колонка полутораметровыми штангами.

Последние скрепляют в одну трубу посредством резьбы, а потом выполняется их фиксация хомутом. Такая конструкция используется для спуска и подъёма оборудования при бурении скважины.

С насосом, который будет качать воду на поверхность, необходимо определиться заранее. Выбор насосного оборудования позволяет решить проблему с диаметром будущей скважины и колонковой трубы. В трубу насосное оборудование должно свободно проходить. Поэтому между диаметром насосного оборудования и внутренним диаметром трубы разница должна составлять минимум 5 мм.

Принцип бурения

Спуск и последующий подъем оборудования — в этом состоит процесс бурения скважины. Штанга проворачивается и одновременно с этим по ней ударяют сверху. Работая вдвоём, выполнить эту работу гораздо проще. Один человек крутит газовым ключом, второй наносит удары по штанге сверху, пробивая породу.

Использование лебёдки позволяет заметно упростить процесс бурения. Применяя её, опускание и подъем бурильного оборудования происходит заметно легче. При бурении штангу следует маркировать. Отметки необходимы для ориентации. По маркировке хорошо видно, когда пора вытягивать штангу и выполнять очистку бура. Специалисты рекомендуют выполнять эту процедуру каждые полметра.

Не все знают, как бурят скважины на воде. Для облегчения задачи по преодолению различных пластов грунта рекомендуется использовать различные типы буров:

Спиральный бур — он предназначен для глинистых почв.
Бур-долото — с его помощью выполняют разрыхление твёрдых пород.
Бур-ложка — его применяют для песчаного грунта.
Желонка — она помогает поднять грунт на поверхность.

Песчаный грунт легче всего преодолеть, если при бурении использовать бур-ложку. Во время бурения для облегчения этой задачи следует добавлять воду. Если грунт твёрдый, то в этом случае лучше всего использовать бур-долото. Такие буры бывают нескольких видов:

Вне зависимости от используемого вида главное его предназначение состоит в том, чтобы обеспечить помощь в разрыхлении твёрдых пород. Пески-плывуны преодолеваются с использованием ударного способа.

У основания бура размер варьируется от 45 до 85 мм. Лезвие может иметь размеры от 250 до 290 мм. Для пробития галечных пластов, содержащих гравий, используют поочерёдно желонку и долото с обсадными трубами.

В отдельных случаях приходится бурить с обязательным заливом воды в отверстие. Такая процедура поможет сделать более простой задачу по бурению скважины. Иногда для создания скважин на участке используется вариант её бурения при помощи помпы.

Если доставляемая на поверхность земли порода стала влажной, то это говорит о близости водоносного слоя. Остаётся углубиться совсем на небольшое расстояние, чтобы перейти в водоносный горизонт. В этом случае бурение будет лёгким, но останавливаться нельзя, пока не будет обнаружен водоупорный слой.

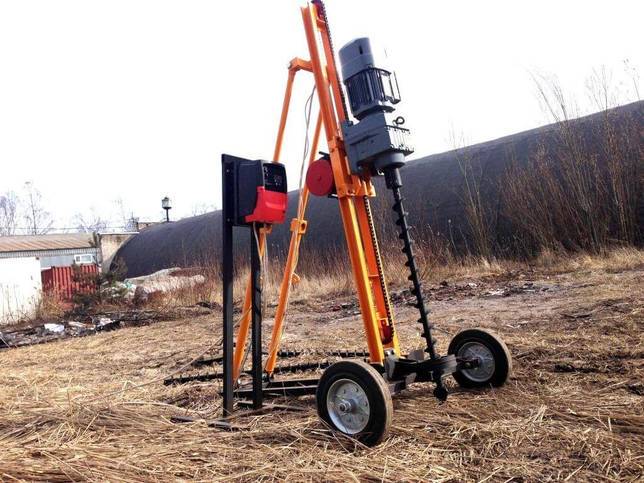

Бурение шнековым способом

Является недорогим и удобным способом, применяется на мягких, песчаных почвах.

Аппарат состоит из следующих частей:

бур или шнек, который ввинчивается в землю;
наращиваемая штанга;
привод: ручной или механизированный.

Расположенным снизу буром устройство ввинчивается в землю. Шнековыми режущими частями разрыхляется почва. Через некоторое время штанга с инструментом поднимается на поверхность и отходы удаляются. Если требуется большая глубина изготовления, то штангу постепенно наращивают.

К преимуществам такого метода относятся:

скорость выполнения работ;
простота сборки установки;
отсутствие необходимости привлечения квалифицированных работников;
маневренность аппаратуры;
работы могут проводиться на небольших участках.

К недостатку можно отнести малую глубину скважин.

Особенности изготовления различных малогабаритных буровых своими руками (назначение ветрлюга)

В целом, технология сборки различных буровых установок практически одинакова (и об этом речь пойдет чуть далее), но рабочий инструмент у конструкций разного типа кардинально отличается. Поэтому для начала следует рассмотреть технологию изготовления главного механизма (бура) у разных конструкций и только после этого приступать непосредственно к созданию основной рамы и прикрепляемых к ней рабочих элементов.

Итак, рассмотрим детально наиболее часто используемые бурильные установки (установку со «стаканом» и шнековую установку).

Самодельные буры

Бурильная установка с «патроном» в качестве основного рабочего механизма использует так называемый «патрон» («стакан»). Если вы хотите сделать его самостоятельно, то вам понадобится лишь отрезок трубы диаметром около 1 м. При создании подходящей рамы-основания для подобной бурильной установки габариты «патрона» учитываются в обязательном порядке. Сам «патрон» должен иметь не только внушительные габариты, сколько немалый вес для эффективного бурения почвы.

Совет. На нижней части трубы можно сделать заострения в виде треугольников. Благодаря такому ухищрению вы повысите скорость рытья отверстия в почве и качество рыхления.

Если вы не хотите придавать краям «патрона» треугольную форму, позаботьтесь о том, чтобы они были остры (при необходимости наточите их).

«Стакан» будем крепить при помощи троса, поэтому необходимо сделать несколько отверстий на грузе (в верхней части). Крепим трос и затем цепляем его к предварительно заготовленной раме. Учтите, что длина троса должна быть такова, чтобы «патрон» мог падать вниз и подниматься наверх совершенно свободно.

Ударный стакан

Шнековая установка в качестве действующего рабочего механизма использует бур. Для его изготовления также вполне подойдет обычная металлическая труба. На верхней части трубы сделайте винтовую резьбу, а на нижней – бур шнекового типа (наиболее удобная длина бура – около 2 м).

К концам бура необходимо прикрепить пару ножей при помощи сварочного аппарата: они должны быть расположены таким образом, чтобы во время процесса бурения они погружались в почву под некоторым углом.

Чтобы конструкция была удобна в работе, приварите к тройнику часть металлической трубы (около 1,5-2 м длиной). Сам тройник необходимо оснастить внутри винтовой резьбой.

Отдельно следует сказать о вертлюге, который используется в буровых установках в качестве компенсатора противодействия подвижной части установки (бура) и неподвижной части, подающей воду. Устройство этой детали довольно простое: пара фланцев, перегородки с уплотнительными резиновыми кольцами, непосредственно корпус (выполненный из куска металлической трубы) и металлический пруток.

Следует отметить, что самостоятельно изготовить эту деталь можно лишь при наличии токарного опыта и умении делать технические чертежи.

Сборка ложкового бура

Нужно подготовить трубу, толщина стенок которой не меньше 5 мм. На боковой стенке делают разрез. Его ширина зависит от типа грунта: чем он более рыхлый, тем меньше зазор. Нижний край трубы скругляют с помощью молота. Эта кромка изгибается так, чтобы образовался спиралевидный виток. С этой же стороны фиксируют сверло большого размера. С другой стороны крепят ручку.

Ложковый бур включает в себя длинный стержень из металла с цилиндром на конце. В цилиндре имеются 2 составные части, которые расположены вдоль или в виде спирали. По нижней части цилиндра расположена острая обрезающая кромка.

Типы фильтров

Такие фильтры наиболее просты в монтаже. Они могут быть небольшого диаметра

Сетчатые фильтры

Имеют те же преимущества что и щелевые, но у них есть небольшой минус – это высокое входное сопротивление, что отражается на работе насоса, его сроке эксплуатации.

Гравийные фильтры

Самые простые, в фильтрах такого типа вода фильтруется через гравий или крупнозернистый песок, расположенный между почвой и конечной частью трубы. Такой тип весьма надежен и экономичен. Гравийный фильтр имеет свои плюсы – это малое сопротивление, экономичность, длительный срок эксплуатации, низкая степень коррозии.

Гравийные фильтры принято использовать на рыхлых грунтах, а также на песчаных почвах

Итак, скважина пробурена, труба опущена, можно приступать к установке насоса.

Проекты дачных домиков для 6-10 соток: 120 фото, описание и требования | Самые интересные идеи

Как собрать ложковый бур

Ложковый бур применяется в мягких песочных или глинистых почвах, которые устойчивы к осыпанию. Он хорош тем, что грунт вскрывается не только нижней кромкой, но и боковой, которая собирает породу внутри цилиндра. Для очистки его тоже во время работы нужно периодически вынимать из скважины.

Для изготовления своими руками такого агрегата вам будут нужны:

толстенные трубы с нужным диаметром;
сварочный аппарат;
набор слесарных инструментов.

Ход работы такой:

возьмите отрезок трубы и сделайте в нем продольную прорезь согласно чертежу;
тяжелым молотком и ломом с плоским наконечником сделайте нужное сечение;
заточите нижнюю и боковую режущие кромки;
внизу по продольной оси приварите толстое сверло с диаметром от 18 до 36 мм;
вверху приварите вертикальную штангу, продольная часть которой должна несколько смещаться в сторону по отношению к продольной оси рабочего инструмента примерно до 15 мм.

Режущие кромки инструмента желательно предварительно закалить. Также ширину трубы желательно подбирать в зависимости от состава почвы. Чем суше и рыхлее грунт, тем меньшую ширину должна иметь труба.

Как сделать установку для бурения скважин на воду своими руками: Виды
