Рекомендации специалистов как утеплять фундамент
Строительство финского и шведского фундаментов и их утепление — это единый процесс. Еще до разметки основания будущего здания нужно позаботиться о таких моментах:
- устройстве дренажной системы;
- достаточной толщины подушек из песка и гравия (обе они должны быть не менее 15 см);
- обязательной прослойке из геотекстиля (ее укладывают на грунт или между слоями плиты).
Очень важно, какие именно изоляционные материалы используются при устройстве финской плиты. Поскольку горизонтальные поверхности фундамента испытывают большие механические нагрузки, сэкономить на качестве утеплителя не получится

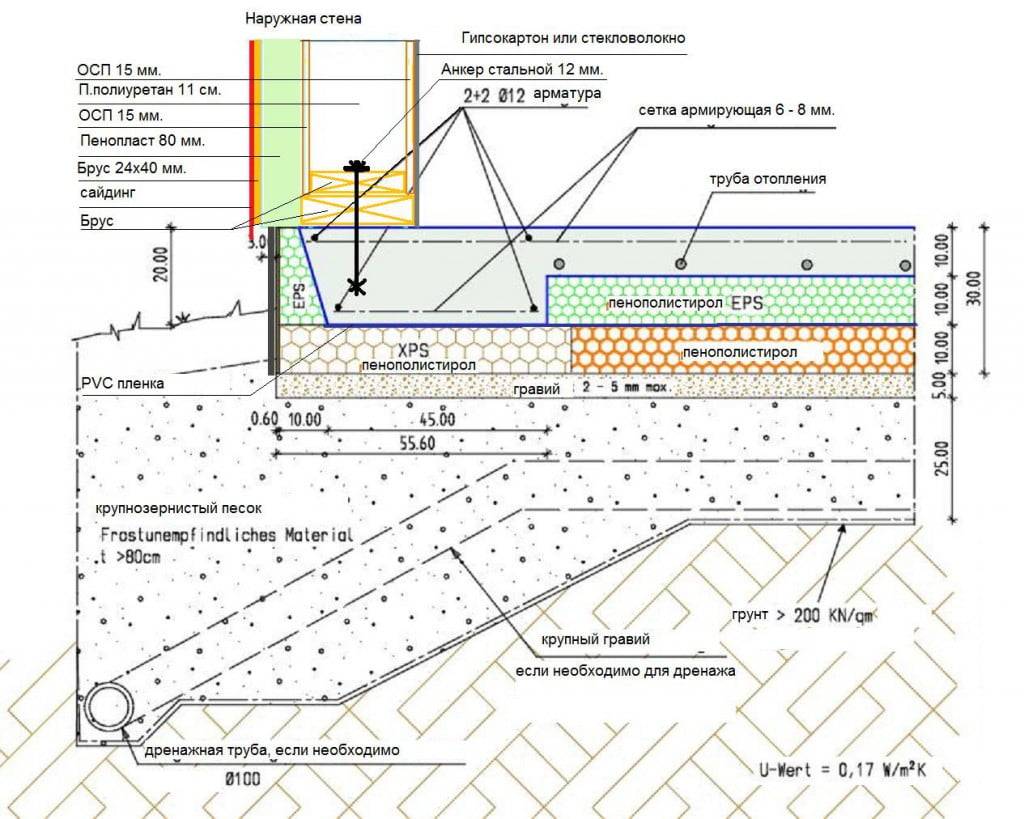

Схема и чертеж для утепления фундамента финская плита представлен ниже.

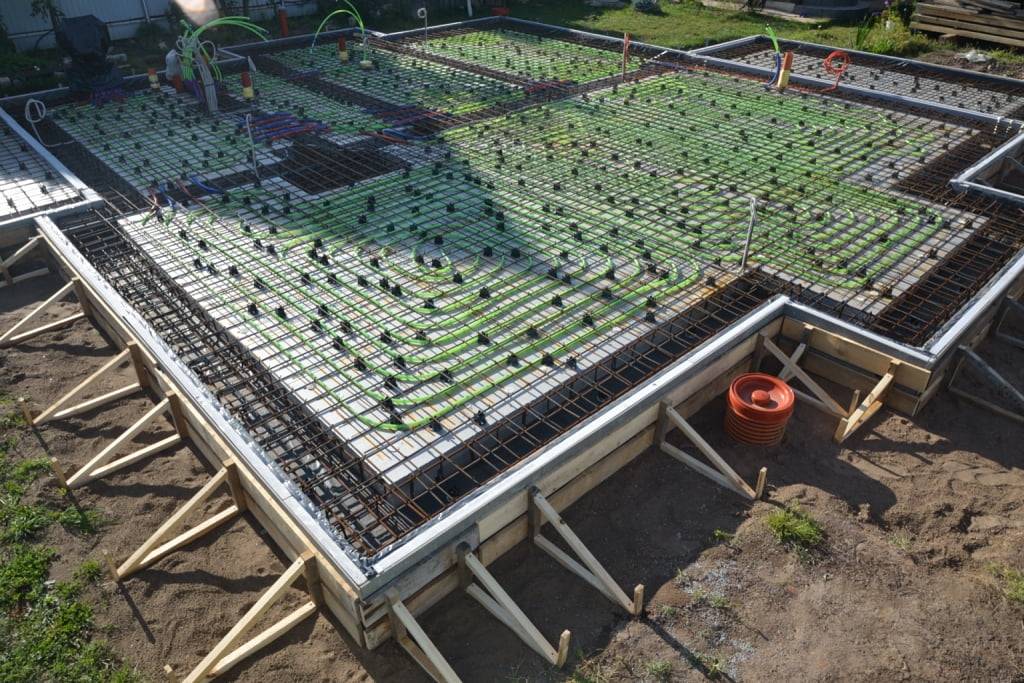

Схема-фото утепления фундамента шведская плита представлена ниже.
Чтобы лучше понять разницу между шведской и финской технологиями, сравним представленные в таблице схемы проведения работ по устройству фундамента.
Шведская плита | Финская плита |
Снятие верхнего слоя грунта (1-1,5 м). | Снятие верхнего слоя грунта (0,8 м). |
Засыпка и утрамбовка песчаной подушки 15-20 см. | Засыпка и утрамбовка песчаной подушки 15-20 см. |
Укладка дренажного слоя, разводка труб под коммуникации. | Монтаж гидроизоляции. |
Засыпка слоя гравия 15-20 см. | Закладка труб под коммуникации. |
Укладка полистирола. | Бетонирование плиты. |
Устройство опалубки, проверка горизонта. | Укладка толстого (от 15 см) слоя утеплителя. |
Установка временных подставок для армирующей основы. | Монтаж плит с теплым полом и дополнительными инженерными коммуникациями. |
Прокладка труб для теплого пола. | – |
Заливка основания слоем бетона до 10 см. | – |
Важно: для финской плиты не нужен глубокий котлован
При его устройстве не берут во внимание такие показатели, как глубина промерзания и уровень грунтовых вод.. Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном
Итак, основная разница между скандинавскими технологиями состоит в способе теплоизоляции: если шведская плита защищена по бокам грунтом, то финский фундамент имеет внушительный слой утепления между стяжкой и бетоном.
Плюсы финской технологии утепления фундаментов:
- отличная энергоэффективность;
- отсутствие необходимости устройства чернового пола;
- возможность монтажа теплого долговечного фундамента на проблемных участках с пучинистым грунтом и влажным грунтом;
- возможность устройства системы теплого пола непосредственно во время монтажа фундамента.
К недостаткам можно отнести большой объем ручного труда (земляных работ) и достаточно высокую стоимость (на 35-40 % больше по сравнению с «русской плитой»).
Плюсы шведской технологии:
- отсутствие необходимости в чистовой отделке (стяжка — это уже готовый пол);
- устройство теплого пола и коммуникаций непосредственно в плите;
- сравнительно быстрый монтаж и утепление фундамента — около двух недель;
- экономия средств на строительство в сравнении с финской плитой.
Из минусов: необходимость точных инженерных расчетов (ничего изменить или дополнить в ходе работ не получится), невозможность реставрации или ремонта всего, что находится внутри плит.
То, что скандинавские инновации в утеплении фундаментов отлично показали себя в большинстве европейских стран, — уже свершившийся факт. Насколько они будут эффективны в наших условиях, пока лишь предстоит узнать.
Пошаговую инструкцию по утеплению фундамента шведской плиты УШП вы найдете на видео:
О технологии монолитных плит для фундамента узнайте из видео ниже:
Какой материал выбрать для утепления?
Прежде чем приступать к изучению свойств существующих утеплителей, запомните: выполнять теплоизоляционные работы рекомендуется только после того, как древесина даст усадку, т.е. не ранее чем через полгода после возведения строения. В противном случае усадка может испортить утеплитель.
Утеплители для деревянного дома
При выборе материала для теплоизоляции пола нужно обращать внимание на следующие характеристики утеплителя:
- теплопроводность;
- устойчивость к воздействию влаги;
- метод монтажа;
- толщину;
- вес;
- огнестойкость;
- срок службы;
- экологичность;
- цену.
В случае с деревянными конструкциями, наибольшее значение имеют такие характеристики как огнестойкость и срок службы.
Модернизированные утеплители

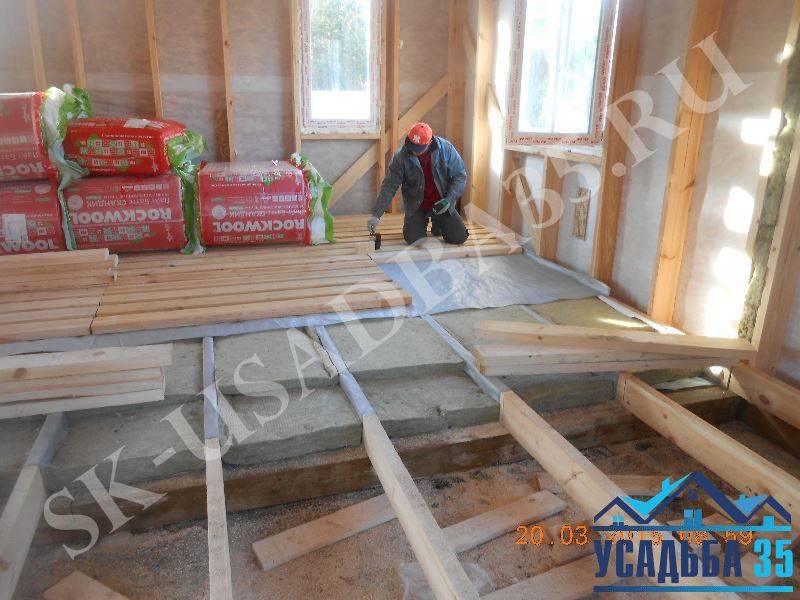

Минеральная вата
Отличный материал для утепления пола.
Минеральная вата
Преимущества:
низкая теплопроводность; хорошая огнестойкость. Минвата успешно препятствует распространению пламени; высокие шумоизоляционные свойства; паропроницаемость
Минеральная вата «дышит», что очень важно в случае ее использования для утепления деревянных поверхностей; простота обустройства; неплохая экологичность. Производится в виде матов и рулонов, что дает возможность выбора
Производится в виде матов и рулонов, что дает возможность выбора.

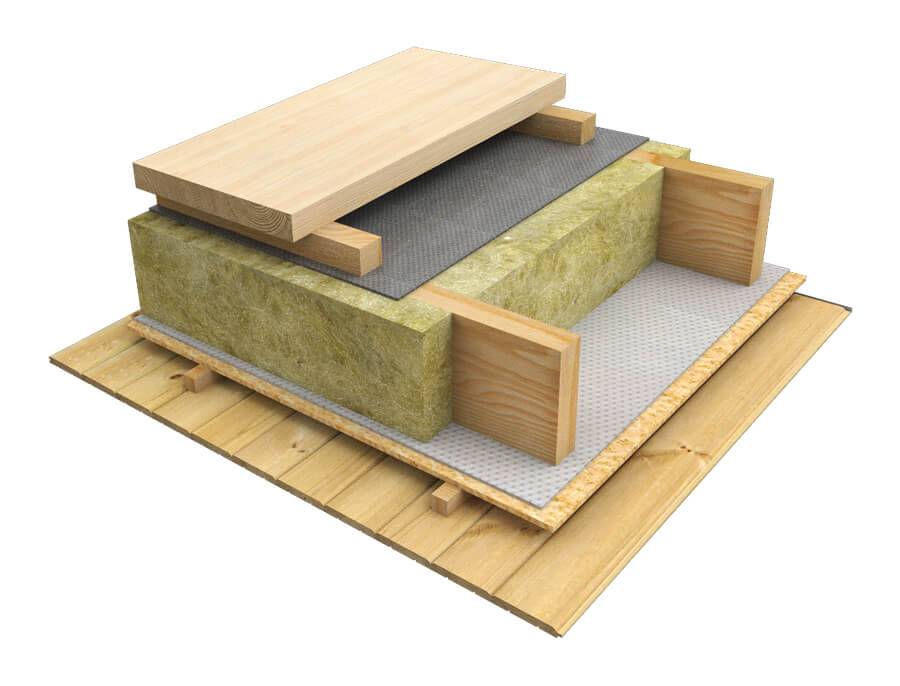

Минеральная вата
Главный недостаток минеральной ваты – низкая устойчивость к воздействию воды
При контакте с влагой утеплитель деформируется и теряет свои качественные характеристики, поэтому обустройству гидроизоляционного слоя нужно уделять особое внимание
Тех. характеристики минеральной ваты | Показатели |
---|---|
Плотность | 115 кг/м3 |
Водопоглощение при полном погружении, не более | 1% |
Средний диаметр волокна, не более | 0,2 мкм |
Содержание неволокнистых включений в массе, не более | 4,5% |
Теплопроводность при 283+1 К, не более | 0,044 Вт/м*К |
Предел прочности на сдвиг, не менее | 50 кПа |
Предел прочности на сжатие, не менее | 100 кПа |
Предел прочности на растяжение, не менее | 150 кПа |
«Сухая стяжка»
Сухая стяжка
Прекрасный вариант утепления пола в деревянном доме. Использовать можно только после прохождения древесиной процесса усадки. Стяжка выполняется на основе гипсоволокна.

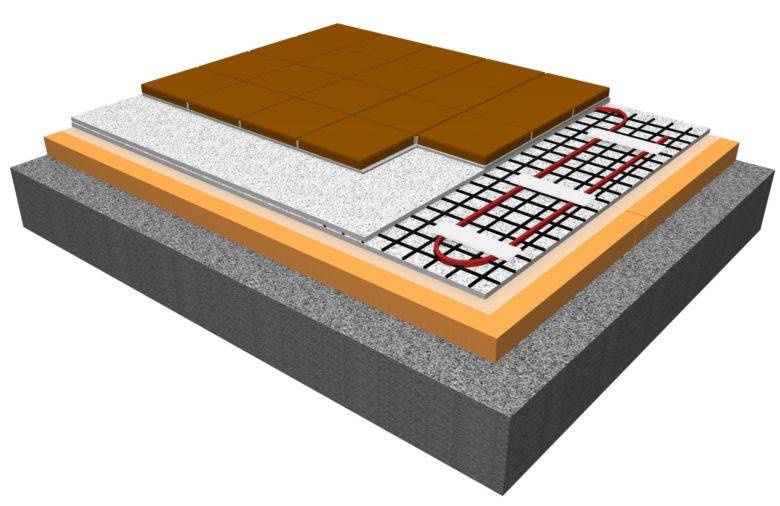

Строение сухой стяжки
Ключевые преимущества:
- высокие теплоизоляционные показатели;
- устойчивость к воздействию огня;
- простота монтажа;
- возможность использования в комплексе с любыми финишными напольными покрытиями;
- малая толщина;
- неплохие шумоизоляционные показатели.
Недостатки сухой стяжки
Главный недостаток – сравнительно высокая стоимость. Двадцатикилограммового мешка смеси хватает для утепления не более чем 1 м2 поверхности.
Также материал плохо переносит воздействие влаги. Из-за нее он деформируется. На теплоизоляционных свойствах материала такая деформация никак не отражается, но финишное напольное покрытие может испортиться.
Стекловата
Стекловата
Популярный материал для утепления пола. Достоинства следующие:
- негорючесть;
- простота обустройства;
- экологическая безопасность.
Характеристики стекловаты
Главный недостаток – существенная усадка. Всего лишь за год службы метровая полоса стекловаты может уменьшиться на 10-15 см. В результате целостность теплоизоляционного слоя нарушается. Также к числу недостатков следует отнести слабую устойчивость к воздействию воды и не самые хорошие теплоизоляционные свойства.
Пенопласт
Структура пенопласта ПСБ-С 35
Один из самых популярных утеплителей. Отличается оптимальным соотношением стоимости и качества.
Материал не деформируется под воздействием температурных скачков и высокой влажности. Даже при сравнительно небольшой толщине (до 10 см) пенопласт обеспечивает качественную теплоизоляцию.
Главный недостаток – хрупкость. Чтобы материал прослужил как можно дольше, обустройство изоляционного «пирога» должно быть выполнено идеально.
Характеристики пенопласта
Пенополистирол
ПенополистиролТехнические характеристики плит из экструдированного пенополистирола
Этот утеплитель имеет множество достоинств, в числе которых:
- устойчивость к огню, влаге и температурным перепадам;
- невероятно низкие показатели теплопроводности;
- высокие шумоизоляционные свойства;
- отличная прочность.
Главный недостаток – сравнительно высокая стоимость.
Сравнение утеплителей
Подготовительные работы
Технология устройства пола в рассматриваемом строении предполагает создание двухслойной конструкции, состоящей из основы и непосредственно деревянных материалов. Традиционно настил укладывается на лаги либо поверх балок перекрытия. Выбирая конкретный метод, нужно учитывать, прежде всего, особенности обустраиваемого помещения и его расположения.
Перед использованием все деревянные составляющие пропитываются специальными антисептическими и противопиренными средствами. Обязательно выполняется гидроизоляция основания будущей конструкции пола. Для этой работы отлично подходит пенофол. При отсутствии достаточного бюджета можно использовать и полиэтиленовую пленку.
пенофол
Коммуникации в доме
Поэтому в таком доме вы не встретите толстостенных пластмассовых или металлических труб, двойной или тройной изоляции электрических проводов и прочих «запасов», широко применяемых в российском строительстве. В то же время, там обязательно используются приборы контроля и автоматика, позволяющая в случае опасности отключать нужную линию.
Как правило, отопление водяное и реализуется посредством тёплых полов.
Близкие и родные нам радиаторы отопления можно изредка встретить только на вторых или мансардных этажах. Подогрев воды – от любого источника тепла. Но в последние годы быстрыми темпами развивается производство нагревателей, питающихся от возобновляемых источников энергии, например, термальных вод. Правительства скандинавских стран активно поддерживают такие технологии, а их использование закладывается ещё на этапе проектирования каркасных домов.
В каждом доме имеется система вентиляции. От самой простой, включающей в себя естественный приток воздуха и вытяжку на кухне, в туалетах и ванных, до полноценной, обеспечивающей и приток чистого воздуха, и вытяжку грязного, и рекуперацию тепла.
Проект
При изучении проектов загородных домов, наших скандинавских соседей, финнов, шведов, норвежцев, можно увидеть что планировки внутреннего пространства в них более продуманны, а значит и более комфортны для проживания, чем в большинстве отечественных проектов. На мой взгляд, это объяснимо тем, что скандинавы имеет больший опыт строительства и проживания в частных домах, чем мы. Так же эти ребята умеют считать деньги, любят комфорт, но не любят переплачивать. Поэтому все пространство используется очень продуманно и сбалансировано. Мы сотрудничаем с пректировщиком Владиславом Воротынцевым, который обучался и работал в Норвегии.
Сборные каркасные конструкции по скандинавской технологии: разновидности
Почему выбирают дома, построенные именно по этой технологии? Многим людям известно, что финны строят дома с учетом качества в условиях сурового климата. Это бережливые люди, которые не станут тратить деньги впустую. Они усовершенствовали технологи, получив обычный деревенский дом в новом исполнении. Постройка отличается качеством и долговечностью, в цена значительно ниже, чем на на каменные постройки.
Каркасные дома по скандинавской технологии отличаются степенью готовности. К производству каждая компания подходит по-разному. Условно их разделяют:
- Изготовленные детали, которые доставляют на место застройки. На месте делают каркас, затем проводят утепление и отделку.
- Минимально готовые модули. Небольшие блоки обшивают плитами. На месте делают перегородки отделку, кровлю и перекрытия.
- Модули с частичной отделкой. Их отделывают с лицевой стороны, утепляют, вставляют окна и двери. А на месте делают фундамент, устанавливают дом, делают кровлю и перекрытия.
- Полностью готовые блоки. Их используют редко, так как возникают сложности с перевозкой и монтажом.
Чаще всего выбирают отдельные части с минимальной комплектацией. Однако система остается прежней. Технология строительства подразумевает ведение строительства по проекту, на основании которого элементы изготавливают.
Видео описание
Этапы утепления каркасных домов по финской технологии строительства на видео:
Окна скандинавского дома
Особое внимание уделяется окнам, потому что они должны не только соответствовать общему стилю, но и технически подходить для каркасного строения. В связи с этим популярные в России пластиковые окна не всегда подходят
Согласно финской технологии возведения каркасного дома в скандинавском стиле, рамы устанавливают деревянные по две штуки на каждый оконный проем. При этом внутренняя рама всегда оснащена двойным стеклопакетом, а внешняя может иметь только один. Иногда с внешней стороны устанавливают раму из алюминия.
Панорамные окна – одна из особенностей скандинавского стиля Источник opsar.ru
Коммуникации
Перед началом строительства нового скандинавского дома составляется подробный проект, в котором учитываются все детали, включая коммуникации. Для этого привлекаются специалисты, делающие необходимые расчёты, а строители при возведении коттеджа точно следуют поставленному плану.
Отопление. Чаще всего в скандинавских домах монтируют электрическое отопление. Как правило, на первом этаже теплый пол, на мансарде устанавливают радиаторы или электроконвекторы. Странам Скандинавии присущи гибкие тарифы на электроснабжение, в отличии от России, поэтому в нашей стране не редки случаи газификации каркасного дома.
Скандинавский домик в лесу Источник uk.aviarydecor.com

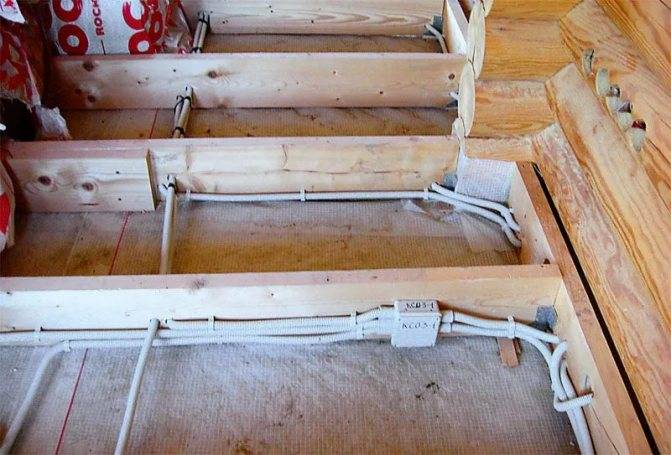

Электричество. Линии электропроводки прячутся в полостях между каркасом и внутренней обшивкой, при этом провода не упаковывают в стальные или гофротрубки. Что качается безопасности, то ее основной акцент сделан на точный расчет электросети, сечение проводов и грамотный монтаж. Поэтому даже небольшой каркасный домик обеспечивается множеством контроллеров и автономов. Благодаря такому подходу, риск возникновения пожара из-за плохой розетки или перегрева провода снижен до минимума.
Вентиляция. Схемы вентиляции могут быть абсолютно различны и зависят от стоимости. Кто-то выбирает полноценные вентиляционные системы с рекуператорами, другие отдают предпочтение клапанам, устанавливающимся непосредственно в стену и работающим в совокупности с принудительными вытяжками.
Подведение коммуникаций при строительстве домов по финской технологии Источник electricvrn.ru
Российские аналоги по финской технологии
В России многие компании предлагают дома с различной техникой производства и разумными проектами. Строительство проходит только после согласования необходимых документов, утвержденных архитектором.
В Скандинавии план прорабатывается до мелочей, чтобы впоследствии достичь баланса между экономичностью и максимальной энергоэффективностью. Поэтому при выборе скандинавского строительства лучше выбирать европейский подход с учетом того, что дом должен подходить под климатические условия проживания.
В России применяют технику строительства каркасного скандинавского дома
Однако важно помнить, что придется заменить части и элементы на отечественные. А можно заказать их из-за границы, но это обойдется дороже в финансовом плане
Если рассматривать каркасный скандинавский дом с точки зрения конструкции, то он имеет некоторые особенности. Это же свойство проявляется и при монтаже. Главный принцип – это использование домокомплектов. То есть крупные части дома собираются на заводе.
Выбирать будущий домовладелец может различные варианты. Можно приобрести заранее нарезанные комплектующие с номерами, или готовые стены, в которых предусмотрели утепление, коммуникации и фасадную отделку.
Утепление пола каркасного дома
Утепление пола в каркасном доме можно осуществлять самыми различными способами и различными утеплителями. Если у вас дом построен не на УШП, то этот момент для вас точно актуален. Вот такую схему я нарисовал, чтобы сразу выделить все виды утепления пола в каркаснике:
Риск утепления пола каркасного дома до закрытия контура состоит в том, что в утеплитель за время стройки, скорее всего, попадет влага и не один раз (дожди в России не редкость, а пол из фанеры или OSB влагу все же пропускает), а значит, утеплитель может потерять все свои утепляющие свойства (если, конечно, это не пенопласт).
Утепление пола каркасного дома после закрытия контура лишено этого риска, но зато требует дополнительных телодвижений: или снятия пола уже под крышей или залезания под дом и утепление его оттуда или постройка стен вообще без пола и установка стен каркасного дома сразу на лаги (не рекомендуется, это достаточно опасно).

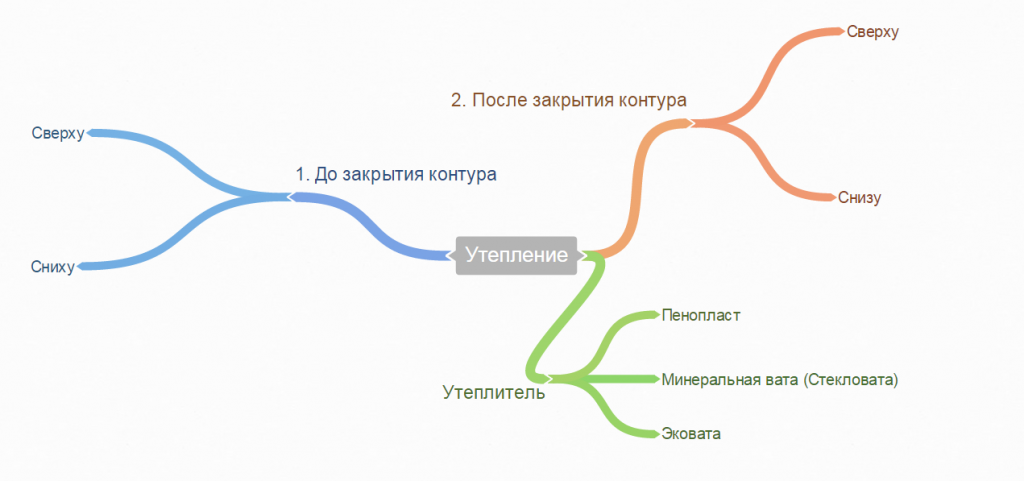

Как вы уже поняли, пол каркасного дома можно также утеплять как сверху (находясь на этаже), так и снизу (из-под дома). Давайте рассмотрим все возможные варианты и потенциальные проблемы.
Вариант 1. Утепление пола каркасного дома сверху до закрытия контура. Самый традиционный вариант. Сразу после закрепления лаг пола на своих местах, мы можем утеплить пол каркасного дома до закрытия его фанерой.
Если наш утеплитель стекловата или минеральная вата, то просто нам нужно просто вставлять рулоны утеплителя враспор между лагами. Ширина утеплителя должна быть на 1-2 см больше, чем пространство между лагами (если утеплитель 600 мм шириной, то шаг лаг 630 мм, а пространство между ними 580 мм). Если шаг лаг и утеплитель не сходятся, то режем утеплитель до нужного размера.
Для упрощения этого процесса можно сначала подшить доски или фанеру снизу лаг, чтобы утеплитель не мог провалиться в подпол со временем. Для этого к лагам снизу перед установкой или прибивают черепные бруски, на которые уже будут крепиться плиты под утеплитель пола (картинка 1), или крепят ветрозащитную пленку, а под нее дюймовку с шагом 300-400 мм поперек лаг (картинка 2).

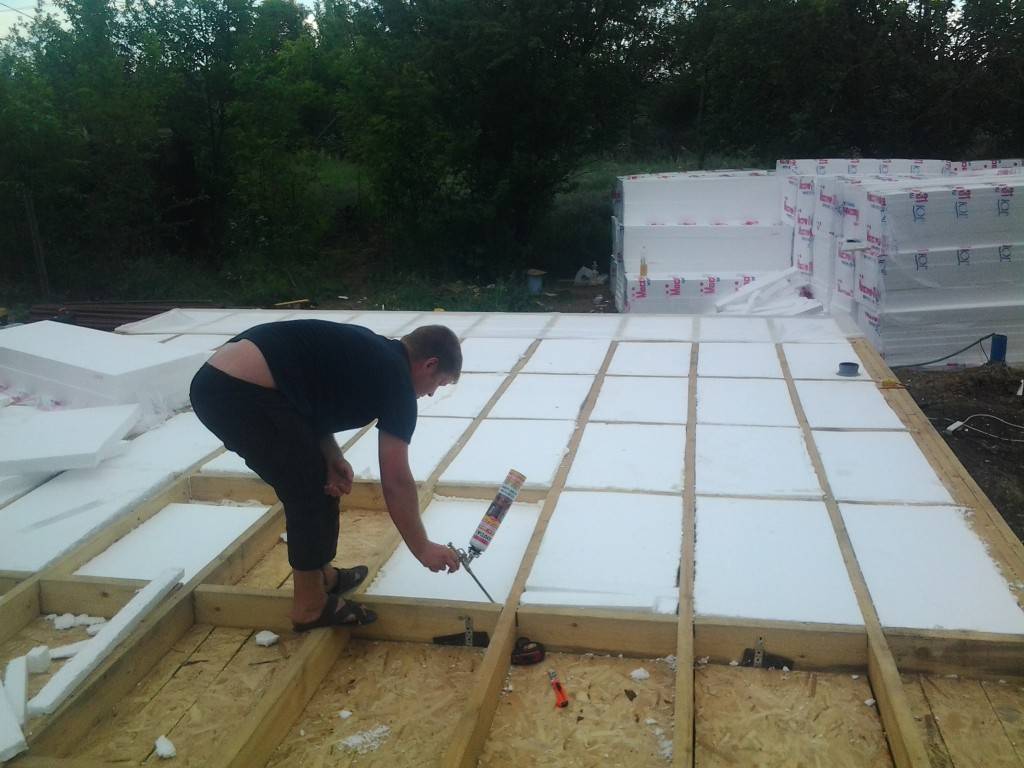

С пенопластом все проще и сложнее одновременно. Проще, потому что ему намокнуть не страшно, значит, утеплять пол каркасного дома пенопластом до заркытия контура нестрашно. Сложнее, потому что он жесткий и не встает враспор так легко, его нужно резать в точный размер просвета между лагами (или вообще ставить его к одной лаге сразу при установке и прижимать соседней лагой, тогда щелей не будет). Правда, когда доски рассохнутся (если, конечно, доска уже не была сухая), скорее всего, появятся щели между пенопластом и лагами, лучше это пространство запенить (можно из подпола потом). Под пенопласт тоже снизу необходимо что-то подшить (доски, фанеру или ветрозащиту).

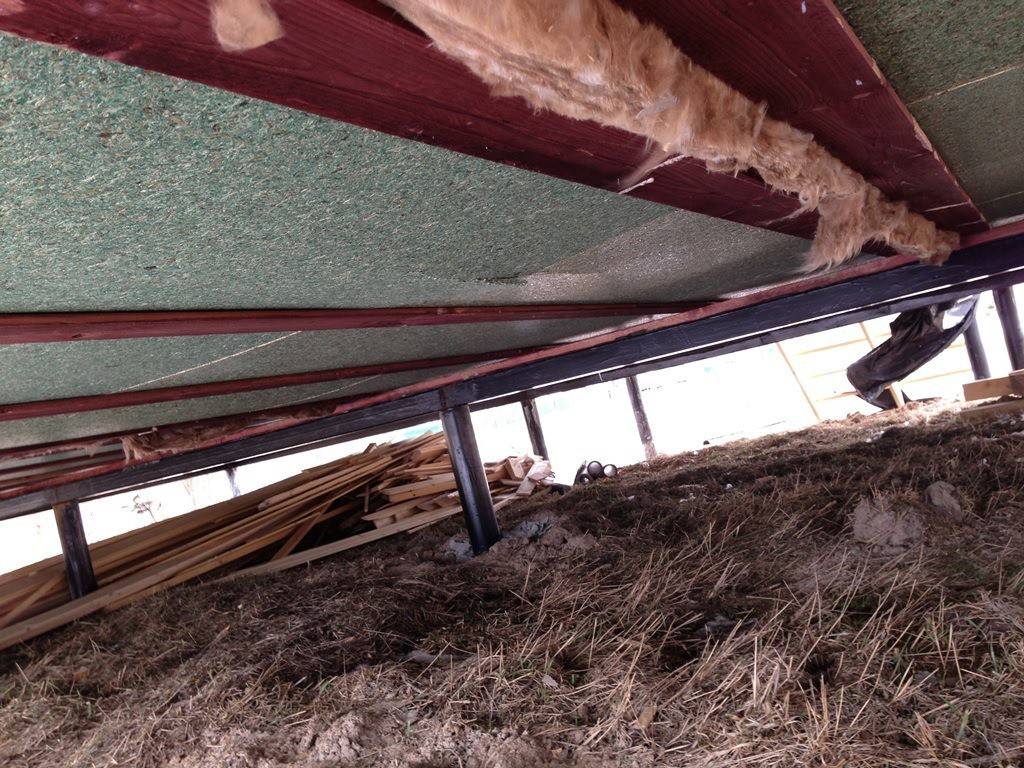

Вариант 2. Утепление пола каркасного дома снизу после закрытия контура.
Если у вас есть подвал или ваш дом на свайном фундаменте, и он оторван от земли хотя бы на 40 см, то вы спокойно можете утеплять пол снизу. Для этого вам нужно будет подготовить рулоны утеплителя, подлезать под дом и размещать там утеплитель враспор. После чего таким же образом натягивать под утеплители ветрозащитную пленку (или плиты, поддерживающие утеплитель как в варианте 1). Помните, что даже если у вас высота свай над землей всего 30 см, то добавляя к ним ростверк, вы получаете расстояние до лаг пола 50 см, а это уже вполне рабочий вариант для утепления снизу.
Вариант 3. Утепление пола в каркасном доме сверху после закрытия контура. Утеплять пол каркасного дома таким способом — это самый комфортный вариант, по моему мнению. Сначала мы ставим лаги, закрепляем их на своих местах, поверх кладем наш черновой пол, закрепляя его ВРЕМЕННО на 2-4 самореза к лагам.
После чего ставим на фанеру стены (но только несущие, ненесущие перегородки пока вообще не ставим), на стены ставим лаги перекрытия, стропила и т.д. пока не закроем весь контур стены-крыша-двери-окна. Затем мы выкручиваем саморезы из фанеры в полу и вырезаем фанеру в местах, где на ней лежат несущие стены и утепляем все как в первом варианте (только не забывайте добавить перемычки под стыки вновь обрезанных вами мест в фанере).
Внешняя и внутренняя отделка скандинавского каркасного дома
Планкен для внешней отделки скандинавского каркасного дома Дом по скандинавской технологии отличает наличие дерева на фасаде. Это может быть имитация бруса, строганная доска, планкен. Обшивать можно в вертикальном и горизонтальном исполнении. Внешнюю часть дома грунтуют специальным составом, если предстоит покраска. Наносят краску в 3-4 слоя.
Внутри дом отделывают своими руками с использованием деревянных панелей, обоев или краски. На полу кладут плитку, так как под ним находится система отопления.
Для защиты от ветра дом обшивают мягкими плитами, у которых высокий показатель паропроницаемости. Конструктивные решения помогут обшивке на 100% выполнять свои функции:
- Углы укрепляют скосами из фанеры, а вот от плит нужно отказаться. Все элементы укрепляют, а затем фиксируют ветрозащиту.
- Для наружных работ применяют гипсокартон. Это бюджетный вариант, которым россияне не спешат воспользоваться. Плиты придают пространственную жесткость, частично поглощают пар, воду и защищают от ветра.
Конструкция скандинавского каркасного дома может быть с использование мягких древесно-волокнистых плит. Они легкие, но прочнее гипсокартона. Отличаются гладкостью, имеют водоотталкивающие свойства.
Скандинавские каркасные дома построенные своими руками можно обшить дополнительными материалами. Главное, чтобы на фасаде были вентилируемые зазоры.
Каждый домовладелец использует различные материалы, чтобы облицовывать скандинавские каркасные дома. Проекты делают заранее, поэтому соблюдаются все требования и нормы. Фины используют доски различной конфигурации, которые впоследствии оштукатуривают.
Для российских жителей предлагается:
Деревянная обшивка, которую окрашивают специальными составами для сохранения древесной структуры.
Виниловый сайдинг.
Полимерная отделка.
Облицовка кирпичом.
В России считают, что зазоры снижают качества утеплителя. Хотя они понадобятся, чтобы к дому был доступ.
Утепление стен
Утепление для скандинавцев имеет большое значение. Для этого используют минеральную вату. Пароизоляцию проводят с помощью полиэтиленовой пленки.
Что касается внутреннего утепления, то здесь можно увидеть:
Стойку с утеплителем.
Защиту стен от влаги в виде пароизоляции. Это позволяет оставлять теплопроводность без изменений за счет увлажнения.
Обрешетка с утеплением. Между поперечными рейками укладывают утепляющий материал. Потолок выполнен также, только пустыми остаются полости.
Внутри отделку производят гипсокартоном, который получил популярность и в России.
Окна
Конструкция скандинавского каркасного дома не сложная, однако, окна вне производства сделать сложно. Если делать все именно по скандинавскому проекту, то окна пластиковыми не могут быть. Здесь ставят деревянные конструкции, в которые входит две рамы и стекла. Иногда устанавливают проем с алюминиевой рамой и одним стеклом.
Стремление к энергосбережению привело к тому, что установить можно две деревянные рамы. Внешняя имеет одно или два стекла, а внутренняя – двойной пакет.
Скандинавская система каркасного дома подразумевает, что устройства открываются внутрь. За счет специального механизма внешняя часть открывается одновременно.
Коммуникации
Тепловые насосы для экономичного отопления Чтобы построить скандинавский каркасный дом, конструкция должна выдерживать стихийные бедствия. В Скандинавии специалисты просчитывают все на этапе проектирования.
В доме отсутствуют толстые пластмассовые и металлические трубы. Электрические провода не изолируют в несколько слоев, не проводят их с запасом. Однако обязательно устанавливается автоматика, с помощью которой можно легко отключить именно тот носитель, с которым возникают проблемы.
Для экономичного отопления используют тепловые насосы, устанавливают автономное электроснабжение. В условиях России это не всегда выгодно. По стандартной схеме на мансарде ставят радиаторы, на первом этаже делают теплые полы. Можно установить электроконвекторы.
Линии электричества проходят между внутренней обшивкой и каркасом
Здесь уделяется внимание точному расчету электросети и сечению провода. То есть даже в маленьком доме имеются автоматы и контроллеры
Каркасные дома должны вентилироваться. По финской технологии при строительстве дома должен быть искусственный приток воздуха и удаление уже отработанного. На этапе планирования систему рассчитывают заранее, учитывая все возможные особенности.
Вентиляцию можно подбирать в зависимости от стоимости. Используют полноценные системы с рекуператорами. Устанавливают клапаны возле стен, которые действуют вместе с принудительной вытяжкой.
