Ветровая планка для кровли и особенности монтажа

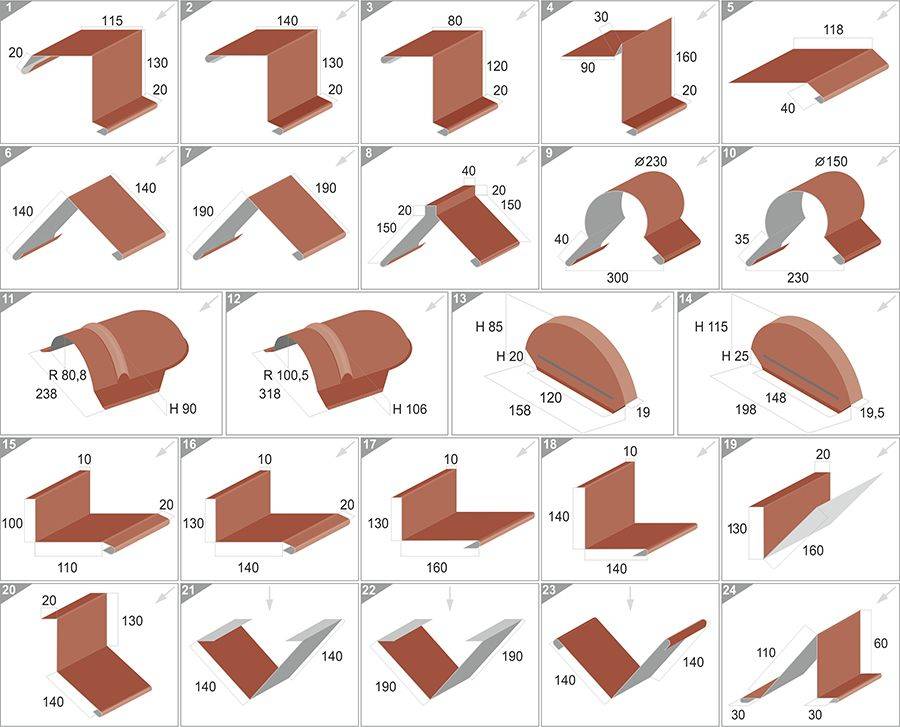

Размеры планки

Размеры ветровой планки для профнастила позволяют понять, какое количество доборного материала необходимо приобрести. Обычно такие изделия обладают стандартными параметрами. Их длина равна 2 м. Расчёт следует осуществлять с учетом полезной площади.

Эффективная длина обычно равна 1,9 м. А вот ширина может изменяться, поэтому ее выбирают, учитывая потребности. Таким образом, стандартные размеры могут быть равны 90х150 или 40х60 мм. Узкая планка используется для плоской кровли, последняя из которых обычно устанавливается на гаражах. У этого изделия почти отсутствует волна. А вот для металлочерепицы в ход идет широкий рельефный торец.

Правила декорирования

Учитывая то, что в советское время ветровая планка была дефицитом, а точнее ее в принципе не было, или было что-то похожее, которую строители называли «пародией», сегодня рынок представлен интересными вариантами планки, при этом декорирование можно осуществлять в соответствии с дизайнерским стилем вашего дома.  Народный стиль является востребованным и популярным. Вы можете сделать условные «кружева» при помощи ветровой планки, оформив дом в этно-стиле.

По своим категориям и классификации ветровую планку можно разделить на несколько категорий, в частности:

  • Карнизный элемент.
  • Торцевая часть.
  • Боковой компонент.
  • Примыкающийся элемент.
  • Соединительная планка.
  • Планка для примыкания с верхней частью.
  • Стыковочный компонент.
  • Фронтонный доборный элемент.

Мягкая кровля отличается от своих собратьев, например от металлочерепицы как по функциональным характеристикам, так и по методу монтажа на крыше. Соответственно, имеются отличительные характеристики монтажа ветровой планки, которые были указаны выше.

Саморезы, которыми мы будем крепить к ветровой планке, после окончания работы необходимо покрасить, все компоненты для покраски должны быть в наборе. В противном случае портиться внешний дизайн оформления здания. Используйте дополнительные элементы декора, которые наравне с доборными элементами будут служить дополнительной защитой от проникновения осадков под кровлю, тем самым вы увеличите ресурс эксплуатации крыши дома, и вам не придётся прибегать к методу усиление защиты тех же деревянных брусков, которые используются в качестве обрешётки для стропильной части дома.

При выборе ветровой планки, обратите внимание, что выделяют три группы расположения:

  • Фронтонная группа – защита боковых частей свеса кровли, для предотвращения попадания осадков под кровлю.
  • Карнизная группа. Монтаж проходит по краю готовой крыши, но располагают непосредственно перед водостоком.
  • Коньковая группа. Если крыша имеет скатную форму оформления, используют данный вариант крепления.

Рекомендуется обратиться за помощью к специалистам, которые имеют достаточный опыт работы в данной сфере. При работе на высоте соблюдайте меры безопасности, кроме этого используйте стандартные инструменты и оборудование для ремонта и монтажа кровли.  Учитывая то что используется большой набор инструментов и для того чтобы оптимизировать рабочий процесс на высоте используйте специальную сумку для хранения инструментов, таким образом вы упорядочите общий процесс ремонтных работ по установке ветровой доски.  Используйте дополнительные средства защиты для работы на высотной части строения здания.

Для чего нужна ветровая планка на кровле

Ветровой планкой именуют доборный элемент, применяемый в процессе строительства крыши из профнастила. Это специальный уголок, в котором одну крепежную полку закрепляют к обрешетке, а вторая предназначена для защиты свеса крыши от сильных ветров, дождевых и снежных осадков. Делаются ветровые планки на крышу из оцинковки высокого качества, покрытой пуралом или полиэстером. Ряд заготовителей реализуют фасонные элементы с покрытием в виде каменной крошки.

Данный узел кровли служит для таких целей:

  1. Защита кровельного и фронтонного свеса от попадания влаги. Внешнюю часть крыши защищает кровельное покрытие, но вода довольно часто попадает на стропильную систему снизу. В результате, опорные конструкции вместе с обрешеткой намокают, происходит их порча, даже если дерево обработано антисептическим средством. Ветровая планка задерживает воду, тем самым увеличивая срок службы крыши и ее элементов из дерева.
  2. Предохранение от порывистых ветров. Сильный боковой ветер в регионах с суровыми климатическими условиями довольно часто срывает и повреждает кровельное покрытие. Чрезмерная нагрузка на крышу в такой момент становится причиной заламывания краев профнастила без защиты. Ветровая планка помогает избежать повреждения кровельного материала, а также задувания холодного ветра под обрешетку.
  3. Конструкция крыши приобретает завершенный и изящный вид. Выбранные в один тон с кровельным покрытием планки прячут все неровности его краев. Кроме того, позже можно будет произвести качественную и ровную подшивку свесов софитами или сайдингом.

Стоит отметить, что для изготовления ветровой планки можно взять гнутый металлопрофиль подешевле, который можно найти в любом в строительном магазине, но могут быть проблемы при выборе оттенка и размеров.

Ветровая защита для мягкой кровли

Для рубероида, битумной черепицы или любых других типов мягких покрытий используются два типа профилей. В сечении ветровая планка напоминает Г профиль с небольшой V образной пружинной полкой.

Кроме планки стандартного профиля, для защиты используются ветровики с отогнутой наружу нижней кромкой, выполняющие функции капельника. Пружина в верхней части накладки плотно прижимает горизонтальную полку к поверхности, тем самым обеспечивает надежное прилегание защиты даже в тех случаях, когда крыша просела или «играет» из-за порывов ветра.

Размер горизонтальной полки ветровой накладки желательно выбирать не менее 80 мм, но можно встретить модели с размером в стандарте 65 мм и двойной ширины 113 мм. Более узкие модели используются для самых ровных и плоских кровельных покрытий, в остальных случаях выбор и установку ветровой доски на крышу необходимо выполнять согласно рекомендациям производителя кровли. Очень широкие планки неудобны в монтаже, обладают посредственной гибкостью и не всегда ровно прилегают к поверхности гибкой кровли.

Вертикальная часть полки ветровой планки обычно не превышает 100 мм, высота пружинного бортика 20-30 мм. Для наиболее проблемной битумной черепицы рекомендуется использовать ветрозащиту с размерами 78х100 мм, с высотой пружины 20 мм и бортиком — капельником шириной 10 мм.

Советы и рекомендации

Основным условием успешного монтажа ветрозащиты является обеспечение жесткости краев кровельных свесов. Если на крыше обрешетка выполнена из тонкой обрезной доски, или вылет получается слишком большим, то перед установкой фронтонной накладки нижнюю поверхность свеса подбивают спаренным брусом 40х60 мм.

Вторым условием является правильное сращивание ветровой доски. Обычно застройщики пренебрегают стыковкой досок и набивают их на торец контробрешетки даже без перехлеста. Если нет возможности соединить торцевые доски в один элемент, то нужно хотя бы сбить их на торцах косыми гвоздями.

Дополнительно о назначении

Описываемая планка еще называется фасонным наборным элементом. Он используется для возведения кровель из профнастила. Этот элемент имеет вид уголка с одной крепежной полкой. Планку прикрепляют к обрешётке, тем самым обеспечивая защиту свеса от попадания снега, влаги и порывов ветра.

Ветровая планка для профнастила изготавливается из высококачественной оцинкованной стали. Материал в процессе производства покрывается полиэстером или пуралом. Некоторые производители изготавливают фасонные элементы с каменной крошкой. Этот узел выполняет несколько функций.

Во-первых, защищает кровельный и фронтонный свесы от влаги. Во-вторых, обеспечивает защиту от ветра. В-третьих, придает конструкции крыши эстетичный вид. Некоторые полагают, что ветровая планка для профнастила не нужна, ведь внешняя поверхность крыши защищена укрывным материалом. Однако это не совсем так, ведь дождевая и талая вода, а также снег довольно часто проникают в стропильный каркас снизу. Такая ситуация может стать причиной намокания древесины в основе обрешётки или стропил. От этого может испортиться даже та древесина, которая была обработана антисептиком. А вот описываемая планка не пропускает воду, она продлевает срок эксплуатации кровли и сохраняет деревянные элементы.

Если вы задались вопросом о том, что такое ветровая планка, то должны знать, что она защищает ещё и от боковых порывов ветра, что особенно актуально для тех районов, где сложные климатические условия. Последние довольно часто становятся причиной деформации и срыва кровельного материала. Незащищённые края настила могут оказаться сломанными вследствие интенсивной ветровой нагрузки. А вот если установить планку, то кровельный пирог не будет испорчен, а холодный воздух не окажется под обрешеткой.

Как крепить ветровую планку на профнастил – пошаговая инструкция

Для строительства кровли требуется не только листовой материал, но и доборные элементы, позволяющие завершить монтаж (ветровая, карнизная, коньковая планки). Перед тем как крепить ветровую планку на профнастил, рекомендуется проконсультироваться у опытных строителей или изучить инструкции профессионалов.

Для чего это необходимо

Доборные элементы необходимы для защиты кровли и чердака от ветра, воды, снега и проникновения животных, в том числе птиц и летучих мышей. Герметизированная крыша из профнастила позволяет использовать в обустройстве мансарды любые материалы.

Деревянные стропила, обрешётка крыши и потолочное перекрытие будут оставаться сухими в любое время года, что значительно увеличит срок службы всего строения. На чердаке можно круглый год хранить вещи и некоторые продукты, не опасаясь их порчи.

Ветровая планка и другие защитные элементы имеет и декоративное значение. Кровля, построенная в единой цветовой гамме, придаёт строению красивый, эстетичный вид.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Монтаж торцевой планки металлочерепицы – Торцевая планка для металлочерепицы: как правильно выбрать ? характеристика и основные виды и монтаж — Мини гостиница «Отель А»Торцевая планка для профнастила: размеры и порядок монтажа, материал изготовленияПланка торцевая для металлочерепицы: назначение и порядок установкиВетровая планка для металлочерепицы: размеры и установка ветровой планки на металлочерепицу двускатной крышиКак выбрать торцевую планку для металлочерепицы? Характеристика и основные виды и Монтаж +ВидеоПланка торцевая для металлочерепицы: назначение и порядок установки

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

Технические характеристики

Ветровые планки представляют собой тонкие листовые изделия простой формы. Применяются они практически для любых видов кровельных систем. Надежность такой продукции зависит в большинстве случаев от материала, из которого ее получают. Сегодня на рынке представлено несколько видов планок.

Металлические

Зачастую изготавливают их из тонколистовой стали. Данный материал легко поддается обработке. Получают планки на специальных прокатных станках, способных придавать им нужную форму. Иногда на рынке можно встретить варианты из алюминия. Они не пользуются популярностью, так как этот металл довольно дорогой. Металлические защитные системы плохо противостоят воздействию влаги, поэтому их все покрывают специальными защитными красками и растворами.

Пластиковые

Основным сырьем для изготовления ветровых планок является поливинилхлорид. Он отличается высокой стойкостью к ультрафиолету. При этом материал оптимально легкий. Но пластик не так долговечен, как металл, он не способен выдерживать высокие нагрузки. К таким системам не рекомендовано крепить тепловые кабели, так как при перепадах температуры поливинилхлорид постепенно теряет свои первоначальные свойства.

Устройство системы кровли

Устройство кровли из профнастила предполагает определение угла наклона крыши. Этот параметр рассчитывается ещё и для того, чтобы понять, каков должен быть нахлест соседних листов укрывного материала. Если наклон меньше 15 °, то нахлест листов составляет 20 см. Если уклон крыши больше 30 °C, то сократить нахлёст можно до 15 см.

Конструкция крыши обязательно предусматривает наличие слоя гидроизоляции и вентиляции. Они необходимы для того, чтобы под кровлей не собиралась лишняя влага. Гидроизоляция устанавливается перед креплением листов профнастила и располагается по обрешётке. Гидроизоляция должна немного свисать в положении перпендикулярно скату.

Эстетическая функция

Кровельной конструкции с помощью описываемого изделия можно придать еще и завершенный вид. Планка подбирается в тон к основному цвету укрывного материала, поэтому неаккуратные края профнастила удается скрыть. Это позволяет выполнить подшивку свесов сайдингом или софитами идеально ровно и качественно. Некоторые не осуществляют установку ветровой планки для профнастила, заменяя ее более дешевым аналогом – гнутым металлопрофилем. Его можно отыскать в строительном магазине, однако этот узел представлен в скудной цветовой гамме и обладает стандартными параметрами доборных элементов.

Установка держателей из ПВХ для водостока

Если в конструкционном плане предусмотрена лобовая доска, установка системы водостока может быть выполнена на любом этапе изготовления крыши

Обратите внимание на то, что к такому элементу крепят только пластиковые крепежи для системы водостока, а не металлические. Если кровля готова полностью, используйте короткие крючки-держатели

Дело в том, что при дожде и таянии снега будет большая нагрузка, поэтому следует выбирать доску соответствующей толщины.

Пошаговая установка

Установка заключается в следующем:

Для начала требуется вывести четкую линию обрезка стропильных ног.
После проверьте вертикальность спила при помощи отвеса.
К торцу стропил прикрепите планку, при это верхний край должен находиться на уровне стартовой доски обрешетки.
Проверьте точность установки шпагатом

Важно, чтобы вы точно были уверены, что доски смонтированы ровно, иначе и линия водосточного желоба тоже будет неровной.. После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее

Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых

После этого между лобовой доской и горизонтальным брусом требуется набить обрешетку, к которой будет прикреплена подшивка – это могут быть вагонка, сайдинг, профилированный лист и прочее. Главное, чтобы вы не забывали об устройстве зазоров вентиляции и в месте вероятного проникновения под крышу смогли обеспечить хорошую защиту от пернатых.

Защита древесины

Вечной проблемой для этой части крыши является то, что деревянные детали недолговечны и из-за постоянной высокой влажности, даже при хорошей обработке антипиренами и антисептиками. Для того, чтобы не допустить попадания влаги на лобовую доску, обеспечьте ей защиту специальным «фартуком» из металла. Если в качестве кровельного покрытия выступает металлочерепица, то от промоканий лобовая доска будет защищена карнизной планкой – ее можно установить уже после установки крюков.

Карнизная/лобовая планка-капельник

Этот элемент кровли из металлической черепицы имеет определенное назначение, и исключить его самовольно из покрытия нельзя. Карнизная планка при металлочерепице играет важную роль. Хоть общая площадь элементов не такая уж большая, они помогают обеспечивать целостность и защиту всего покрытия кровли.


Сама же планка карниза в роли завершающего элемента защищает несущие деревянные конструкции от попадания влаги и нагрузки ветра.

Все элементы должны быть смонтированы так, как это указано на технологической карте. Если карнизная планка будет отсутствовать, это может привести к попаданию влаги под крыши и на стенах здания появится сырость. Также могут начать гнить деревянные элементы крыши. Карнизные планки есть двух видов – лобовая и карнизный капельник.

Лобовая планка помогает защитить лобовую доску от влажности и является дополнительной опорой для хомутов водостока. Ее крепят перед монтажом карнизной планки при помощи саморезов, держат шаг в 40 см и делают нахлест не меньше 5 см. размеры планок могут быть и стандартными или же сделаны по индивидуальному заказу.

Пошаговая инструкция

Монтаж торцевой планки предшествует установке конькового профиля. Работа включает следующие шаги:

Шаг 1. Замеряют длину скатов крыши.

Шаг 2. Делают разметку на торцовой планке и отрезают полотно ножовкой.

Шаг 3. На конце, обращённом книзу, делают косой пропил с «козырьком».

Шаг 4. По внутренней стороне, которая будет прилегать к профлисту, приклеивают уплотнительную ленту.

Шаг 5. Планку укладывают на место монтажа и крепят саморезами (с шагом 30–50 см).

Шаг 6. В своде крыши срезы торцовых планок накрывают коньковым профилем. В соединении используют уплотнитель.

Шаг 7. Все стыки и швы желательно покрасить краской или заполнить их прозрачным силиконовым герметиком.

Если в месте встречи торцевой и карнизной планок образовались зазоры, их закрывают, вырезая кусочки одного профиля и загибая другой. Или делают металлические вставки из обрезков.

Ветровую планку не всегда можно крепит прямо на обрешётку. При большой ветровой нагрузке или особенностях конструкции сначала крепят ветровую доску, а на неё — торцевые планки.

Ветровую планку нужной конфигурации можно не покупать, а заказать на предприятии, занимающемся резкой металла. Такой профиль обойдётся дешевле, а по качеству не будет отличаться от заводского.

Установка

Монтаж ветровой планки для металлочерепицы можно легко провести своими руками. Пошаговая инструкция с фото:

  1. Независимо от конструкции кровли (имеется в виду, варианты с углами), первой устанавливается лобовая доска, а уже поверх неё торцевая. Это необходимо для того чтобы избежать протекания системы. Стоит отметить, что в связи с таким типом монтажа, эти детали кровли имеют ключевое отличие в расположении пазов для креплений; Установка планки
  2. Далее, на стену здания устанавливается брус, который будет обеспечивать дополнительную поддержку ветровой торцевой панели; Защита перед монтажом черепицы
  3. Перед началом установки свеса также рекомендуется установить кронштейны для крепления водосточных желобов. В противном случае, крепление по уже готовому свесу может нарушить целостность планок и всей конструкции;
  4. Карнизная планка устанавливается по определенной технологии. Между отдельными свесами должен выдерживаться шаг (не менее 200 мм). Каждая прибивается к основанию гвоздями 100; Пример монтажа
  5. После монтажа планок необходимо места соединения обработать антисептиком, для защиты древесины и крепежных изделий, и начинать укладку металлочерепицы;
  6. Когда уже вся черепица установлена, необходимо продолжить крепить ветровую планку. Теперь каждая из деталей устанавливается внахлест (не менее 50 см). Специалисты говорят, что можно делать «набег» даже 70 см. Каждый отдельный элемент крепится к доске при помощи 4 гвоздей (или саморезов, в зависимости от потребностей). Это необходимо для защиты самого нижнего слоя металлического покрытия от повреждения ветром;
  7. Особенно тщательно обрабатываются места примыканий металлочерепицы в отводам водостока, трубам и прочим отверстиям на кровле. Помимо ветровой планки здесь дополнительно нужно использовать гидро- и пароизоляцию;
  8. Когда все ветровые карнизные планки установлены, начинается монтаж досок примыкания или торцевых. Они крепятся исключительно в местах примыкания кровельного материала и стен здания;
  9. Главным требованием к её установке является правило высокой волны: планка монтируется выше, чем обрешетка на 1 волну металлочерепицы. Если применяется Каскад с волной 50 мм, то и торец устанавливается на высоте 50 мм над каркасом; Установка торцевой планки
  10. Для торцевой планки применяется только два крепежных изделия. Чаще всего это саморезы, в отдельных случаях используются гвозди;
  11. Установка ветровой торцевой планки для металлочерепицы не требует большого нахлеста. Рекомендуемый – 50 мм. Это очень удобно, т. к. подрезать такую защитную доску можно на любые отрезки, чего не сделать с карнизной;
  12. Под стыки настилается утеплитель и гидроизоляционное покрытие.

Периодически места стыков потребуется проверять на герметичность. Каждый сезон планки осматриваются и при необходимости заменяются. Для этого верхняя снимается при помощи пассатижей и заменяется на целую. Место стыка дополнительно обрабатывается тонким слоем герметика.

Видео: Установка уплотнителей и ветровой планки.

Средний срок службы планки – 50 лет, первые признаки коррозии могут проявиться уже спустя 10 лет. После этого рекомендуется либо покрыть карнизы и торцы защитными эмалями, либо полностью заменить покрытие.

Место торцевой планки в семействе доборных элементов

Доборные элементы устанавливаются на кровлю в качестве завершающего штриха. Только они придают завершённый вид крыше и защищают её от агрессивного воздействия внешней среды

Чтобы оценивать важность торцевой планки, нужно знать о функциях и особенностях остальных доборных деталей

  • Карнизная планка закрепляется к обрешётке, к её стартовой доске. Она защищает деревянные элементы стропильной системы от талых и дождевых вод и способствует их отводу в жёлоб.
  • Коньковая планка треугольной формы защищает стыки скатной кровли на наклонных ребрах и на горизонтальном коньке. Благодаря ей подкровельное пространство защищено от проникновения влаги, ветра, мусора сверху. Верхние края кровельного материала надёжно закреплены коньковой планкой и остаются на месте даже при сильных порывах ветра. Треугольная коньковая планка устанавливается на кровле, наклон ската которой превышает 30 градусов, на четырехскатной крыше.
  • Плоская коньковая планка. Она устанавливается вместо треугольного аналога на кровле, если её угол наклона меньше 30 градусов, а также на крышах с ломанными скатами и незначительным уклоном.
  • Ендова. Планка закрывает внутренний угол, который образуется при соединении двух скатов. Она защищает пространство под кровлей на этом участке от протекания и способствует выводу талых и дождевых вод.
  • Планки примыкания. Детали защищают участки примыкания к стене и выступающим вертикальным элементам на кровле, включая дымоходы.
  • Капельник. Этот элемент часто путают с карнизной планкой, но у капельника есть свои уникальные характеристики и функции. Он защищает от намокания торцевую часть обрешётки и направляет влагу в водосток.
  • Снеговые барьеры. Детали устанавливаются вертикально для задержания снежных масс. Они не допускают их лавинообразного схода, в результате которого могут пострадать люди и автомобили.
  • Оконные отливы. Элементы защищают окна от проникновения влаги.
  • Парапеты защищают плоские бортиковые поверхности крыши.
  • Зонты вентиляционных шахт. Купол, устанавливаемый над трубой, не допускает проникновения дождя в подкровельное пространство.
  • Желоба для водостоков отводят атмосферные осадки с кровли.
  • Торцевая планка. Этой детали посвящена статья, поэтому её характеристики и функции будут раскрыты здесь подробно. Форма планки – прямая или угловая. Второй вариант оснащён дополнительным ребром жесткости, которое не только укрепляет, но и украшает.

Все доборные элементы изготавливаются из тонкого листа стали или пластика. Стальные детали обладают преимуществом, они более прочные и долговечные. Их защищают цинковый слой, предохраняющий от коррозии, и полимерный слой, придающий нужный цвет.

Выбор материала (пластик или металл) зависит от вида кровельного материала. Поскольку здесь описывается торцевая планка для металлочерепицы, то предпочтительный материал для неё – тонкая сталь, покрытый полимерным слоем под цвет кровли.

Разновидности

Конструкция такого изделия отличается простотой. Многие производители металлочерепицы предоставляют возможность приобрести ветровые планки сразу с кровельным материалом. Ветровые планки для металлочерепицы применяют в различных местах кровли. В зависимости от их места крепления выделяют 2 вида планок.

Карнизные

Крепление этих элементов осуществляется на защитной доске, которая называется лобовой. Карнизные планки предотвращают попадание влаги непосредственно под металлочерепицу. Так минимизируется риск возникновения коррозии изнутри при частом образовании конденсата.

Торцевые

Фронтонные конструкции устанавливают непосредственно на боковых поверхностях кровли (вдоль скатов). Основным предназначением их является защита кровли от сильного ветра. Для усиления такой системы их дополняют деревянными элементами, которые располагаются под ними.

Оба этих элемента являются практически идентичными. Иногда они могут немного отличаться по форме или размеру.

Цены на торцевые планки

Разные производители устанавливают свои цены на доборные элементы, включая и торцевую планку. Стоимость варьируется от 200 до 600 рублей за 1 штуку, а для монтажа требуется несколько планок, которые будут укладываться в нахлёст.

Цена зависит от следующих факторов:

  • Производитель и бренд. Чем известнее имя компании, тем дороже её продукт.
  • Количество цинка, применяемого в защитном слое. Оптимальный объём здесь – 140 грамм на 1 кв.м. поверхности.
  • Толщина планки. Слишком тонкая деталь деформируется под воздействием ветра.
  • Длина планки. Стандарт здесь – 2 метра.

При выборе торцевой планки не следует экономить. Только высокое качество элемента способно гарантировать длительный эксплуатационный срок и надёжность закрепления.

Функциональное предназначение

Функции ветровой планки для профнастила заключаются в следующем:

  • Защита крыши от ветра. Данный фактор особенно важен в регионах с резким климатом. Сильное воздействие ветра способно повредить края металлочерепицы. Благодаря ветровой планке все элементы кровли и обрешетка защищены от негативного влияния погоды.
  • Защита от влаги. Многие элементы кровли выполняются из дерева, которое плохо «переносит» прямое попадание воды. Применение карнизной планки позволяет предотвратить намокание древесины, увеличивая эксплуатационный период всей конструкции крыши.
  • Предотвращение попадания птиц и мелких животных под кровлю. Их присутствие не только создает дискомфорт, связанный с появлением неприятного запаха, но и способствует образованию микробов и грибка. Ветровая планка для профнастила не позволит представителям фауны проникнуть внутрь кровли.
  • Придание конструкции завершенного вида. Планка для профнастила обеспечивает более эстетичный вид кровли, так как закрывает неровные края и позволяет аккуратно закрыть места соединения с сайдингом (или другим фасадным материалом).

Разновидности

Согласно строительным нормам, выделяют следующие разновидности ветровых планок для профнастила:

  • Фронтонная (или торцевая). Представляют собой уголок, состоящий из двух крепежных полок: прямой и волнистой (она повторяет рельеф листа профнастила). Устанавливаются такие планки со стороны фронтонов кровли. Их главное предназначение заключается в защите кровли от попадания влаги. В некоторых случаях фронтонные планки снабжают устройствами для отвода воды.
  • Карнизная планка. Данный элемент монтируется прямо на обрешетку вдоль свеса перед кровельным материалом. Представляет собой уголок с ровными крепежными полками. Изготавливается преимущественно из оцинкованной стали.
  • Коньковая планка. Данный элемент предназначен исключительно для создания надежной гидроизоляции стыков между профнастилом. Может иметь различный форм-фактор: прямой, овальный или круглый. Существуют модели с вентиляционным зазором. Они повышают циркуляцию воздуха в кровельном пространстве. Это снижает уровень образования конденсата и, как следствие, препятствует появлению грибка и плесени.

Конструкционные элементы кровель из профлиста

В зависимости от разновидности и производителя, цена торцевой планки варьируется от 150 до 500 рублей за погонный метр.

Необходимые инструменты и материалы

Для монтажа ветровой планки на торцы скатов понадобятся строительные инструменты. В перечень входят:

  • ножовка по металлу;
  • крестовая отвёртка;
  • шуруповёрт;
  • линейка;
  • рулетка;
  • карандаш;
  • линейка и угольник;
  • плоскогубцы.

Для работы понадобятся материалы: основные, вспомогательные и расходные. Сюда относятся:

  • торцевой (ветровой) профиль;
  • саморезы (с резиновой или полиуретановой шайбой);
  • герметик;
  • краска масляная, если планируется подкрашивать соединения деталей;
  • уплотнительная лента.

Ветровая планка — стальной профиль различного сечения. Это может быть простой уголок и форма сложной конфигурации, выбранная для конкретного профлиста.

В продаже есть планки с цветным полимерным покрытием, оцинкованные, алюминиевые и медные, планки с напылением и присыпкой. В качестве полимерного покрытия используются полиэстер и пластизоль.

Горизонтальная часть профиля должна полностью закрывать две «волны» профлиста. Вертикальная — скрывать торцевую доску или иметь в загиб для отвода струек и капель воды.

Иногда для защиты торцов используют пластмассовый уголок. Но этот материал быстро выгорает и теряет прочность.

Заводская торцевая планка, продающаяся в строительных магазинах, имеет следующие размеры:

  • ширина верхней (горизонтальной) полки — 135 либо145 мм;
  • торцевая полка — 80–100 мм;
  • продольная длина профиля — 2000мм.

Верхняя и нижняя полки могут иметь капиносы (завальцованные загибы) длиной 15–20 мм. Чем больше ветровая нагрузка, тем более широким должен быть ветровой профиль.

Рабочая длина профиля составляет 1900 мм. 50 мм прогона будет скрыто при монтаже элементов «внахлёст». Это делают для того, чтобы вода скатывалась и не попадала внутрь деревянного каркаса крыши.

Виды и технические характеристики ветровых планок

Согласно действующим строительным нормам при обустройстве крыш необходимо выполнять крепление ветровых планок. Устанавливают их по всему периметру конструкции кровли. Имеются следующие разновидности данных планок:

  • Карнизная (лобовая) планка
    . Монтируется на обрешетку вдоль свеса перед установкой водостока и настилом кровельного материала. Карнизная планка представляет собой выполненный из оцинкованной стали уголок с покрытием из полимера, имеющий прямые крепежные полочки.
  • Торцевая (фронтовая) планка
    . Это уголок, у которого одна из крепежных полок прямая, а у другой рельеф волнистый, как у профнастила. Торцевая планка крепится на свесы крыши со стороны фронтонов. Она полностью закрывает собой доску торца. У некоторых моделей есть капинос для отвода воды.
  • Коньковая планка
    . Бывает овальная, прямоугольная, прямая. Имеются модели со специальным вентиляционным зазором, служащим для улучшения циркуляции воздуха в кровельном пироге.

Ветровые фасонные элементы имеют стандартную длину в 2 метра, но полезная их длина обычно составляет на 5-10 см меньше. Производителями ветровых планок выпускаются модели 4х6 и 9х15 см.

Монтаж ветровой планки для кровли из профнастила

Методика крепления ветровых планок на крышу из профнастила ничем не отличается от монтажа профиля на кромку кровли из металлочерепицы.

Как и в предыдущем способе, крепление защитного элемента выполняется на предварительно нашитую по торцу кровли опорную деревянную доску, шириной 70-80 мм. Именно она будет воспринимать большую часть нагрузок, связанных с порывами ветра и деформацией кровли.

Вторым отличием является расположение кромки кровельного покрытия на краю основания.

Остается лишь нанести герметик на верхушку волны, уложить ветровую планку на край и закрепить ее саморезами с уплотняющими шайбами.

Заключение

Ветровые планки и доски являются наиболее нагруженными из доборных элементов крыши, поэтому для заделки свесов нужно подбирать качественный материал. Не должно быть сучков и трещин. Некоторые мастера рекомендуют отказаться от использования саморезов и применять только гвозди, набиваемые «в разножку». То есть гвозди в тело ветровой доски забиваются под разным углом. При избыточном давлении на крепление саморезами дерево может треснуть и расколоться, тогда, как при использовании гвоздей материал под нагрузкой только отходит от места крепления, но сохраняет свою целостность.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
