Печь для бани из трубы: конструкция, достоинства, варианты самодельных устройств

Изготовление вертикальной печи из стальной трубы

Вертикальная печь из стальной трубы

Печь из трубы

В процессе будет использоваться 1,5-метровая труба Ø 50 см, толщина стенок должна составлять как минимум 1 см. Алгоритм действий следующий.

Схема печи из трубы

Шаг 1. Вначале труба разрезается на две части – 90 см и 60 см. Меньшая часть послужит емкостью для воды (к слову, диаметр этого отрезка может быть и меньшим), а в большей будет установлена топка с каменкой.

Разметка трубы

Шаг 2. Снизу большего отрезка проделывается прямоугольный вырез для поддувала. Высота отверстия должна составлять 50-60 мм, а ширина – 180-200 мм. Само поддувало, к слову, будет еще и выполнять функцию зольника.

Резка трубы – отверстие для поддувала

Шаг 3. Над поддувальным отверстием приваривается круглая стальная пластина толщиной 12 мм и диаметром, соответствующим внутреннему диаметру используемой трубы. В центре круга вырезается отверстие под колосник. Проще купить и установить уже готовый «магазинный» колосник, но при желании все можно сделать своими руками – наварить на отверстие арматурные пруты в виде решетки, но так, чтобы зазоры между ними соответствовали их диаметру.

Изготовление и установка стальной пластины

Шаг 4. Вырезается ниша размерами 300х250 мм для топочной камеры (при этом до дна камеры должно оставаться примерно 50 мм). Затем приваривается пара петель, на них навешивается заранее вырезанная дверка соответствующих размеров. К дверке приделывается защелка.

Изготовление и установка дверцы

Шаг 5. Далее над топочной камерой выполняется отсекатель – прямоугольный стальной лист, имеющий срезанные углы. Посредством этих срезанных углов лист и приваривается к корпусу. Зазоров, оставшихся между сторонами листа и стенками трубы, хватит для прохода дымных газов. Это будет способствовать движению дыма вдоль стенок трубы, благодаря чему они будут интенсивнее прогреваться.

Привариваем внутрь отсекатель

Шаг 6. Выше, примерно в 70-100 мм от отсекателя, к корпусу приваривается решетка, выполненная заранее из арматурных прутов Ø 1,2-1,5 см. Эта решетка будет выполнять функцию днища каменки. Дверка каменки устанавливается так, чтобы человек с легкостью открывал ее от парильного помещения. Технология изготовления здесь такая же, как для дверки в топку.

Шаг 7. Сверху корпус заваривается стальным листом с проделанным в нем отверстием (диаметр последнего должен соответствовать диаметру подготовленной дымоходной трубы).

Привариваем стальной лист, в котором будет установлена крышка

Шаг 8. Как отмечалось выше, баком для воды может послужить отрезок той же трубы, что использовалась для корпуса (при желании бак можно изготовить из листовой стали)

Важно, чтобы дно этого бака было выполнено в точности так же, как верхняя часть каменки. С помощью сварочного аппарата к его дну крепится труба – она пройдет сквозь центр всего бака и выступит сверху примерно на 350-400 мм. Также необходимо обустроить на баке крышку, выполненную в виде полуокружности

Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность

Также необходимо обустроить на баке крышку, выполненную в виде полуокружности. Для этого кусок стали, которым будет закрываться бак, разрезается на две части. Одна из них приваривается, а другая крепится к первой с помощью петель – это и будет крышка-полуокружность.

Крышка на петлях

Шаг 9. Внизу бака врезается кран для слива воды.

Патрубок для подключения крана

Шибер

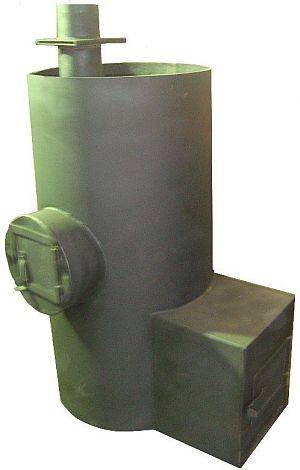

Для данной конструкции можно изготовить выносную топку. Необходимо сделать раскрой листа стали, произвести резку и соединение сваркой. Этапы продемонстрированы на фото.

Этапы изготовления выносной топки

Печи для бани из трубы и стали. Конструкция печей одинакова – это корпус, разделенный на бак для воды, каменку, топку и зольник. Для разделенияя используются стальные листы и решетки. Из топки через бак и каменку выведена труба дымохода

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Изготовление печи согласно чертежу печки для бани

Процесс изготовления печи делится на такие этапы:

  • монтаж топки и каменки;
  • изготовление бака для нагрева;
  • сооружение и установка дымохода.

Этап 1: Изготовление топки и каменки

Сначала нужно разрезать при помощи болгарки металлическую трубу на две части. Первая часть должна быть 90 см, она пойдёт для каменки и топки, а вторая часть размером — 80–90 см пойдёт на бак нагрева воды.

Внизу первой части трубы нужно прорезать окошко размером в 20*5 см – это для поддувала. Во внутренней части этой же трубы, немного выше поддувала, нужно приварить кронштейны под колосник. Далее, немного выше колосника следует проделать окошко для топки размером — 20*25 см. К одной из сторон отверстия для топки необходимо приварить петли и повесить на них дверки.

Далее, следует расположить каменку, которая будет находиться над топкой. На дне топки необходимо расположить колосник. Также вместо колосника можно соорудить решётку внутри каменки. Но следует помнить, что размеры ячеек решётки должны быть меньше чем камни, которыми будет заполняться печь, чтобы они не проваливались.

Далее, в каменке нужно проделать окошко для залива воды. Его лучше расположить с противоположной стороны от топки и тоже приделать дверцу. Сверху над решёткой или колосником нужно расположить трубу дымохода и заложить камни.

К верхней части трубы, где находится каменка и топка, нужно приварить металлический круг с отверстием, в которое будет проходить ещё одна труба. Сварочные швы должны быть водонепроницаемыми, потому что сверху будет установлен бак с водой.

Этап 2: Бак для нагрева

К нижней части второго отрезка трубы нужно приварить кран. Далее, эту трубу крепят с помощью сварки к каменке

Очень важно делать идеальный сварочный шов, ведь он не должен пропускать воду. На бак, сверху, нужно приварить крышку, которая должна состоять из двух половин. Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы

Первая половина крышки приваривается, а ко второй приделывают петли, она будет служить в качестве дверцы.

Этап 3: Дымоход

Самым лучшим вариантом крепления дымохода считается вне печи. Его нужно будет обмотать термостойким материалом. Также существуют варианты изоляции трубы кирпичом

Очень важно знать, что печь из металла в бане очень сильно нагревается и может стать очагом пожара. Поэтому в местах прохождения дымохода через потолок или стену в бане, нужно соорудить соответственную изоляцию. Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов

А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения

Стены, которые находятся поблизости печи тоже нужно обшить изоляцией в виде металлических листов. А лучше всего после установки металлической печи в бане обложить её кирпичом, что значительно снизит вероятность непредвиденного воспламенения.

Материал и оборудование, необходимое для создания печи в баню из трубы

То, что материалом будет труба с большим диаметром, вы уже знаете. Также потребуются обрезки труб меньшего диаметра (обычно их используют для создания каменки и дымохода). Так как варианты могут быть разные, мы лишь назовем приблизительные диаметры труб, которые используются для создания корпуса, каменки и дымохода.

Ориентировочный диаметр корпусной трубы — 50-55 см, толщина 8-12 мм. Дымоходной — 15 см. Для каменки (не во всех конструкциях) — 35 см.

Печь в баню из трубы

Помимо перечисленного нужно будет решить, будут ли дверцы и колосники самодельными или покупными. Кроме труб понадобится немного листовой стали средней толщины.

Важный вопрос: где добывать трубы? Разумеется, можно купить абсолютно новые, без следа ржавчины, но точно так же сгодились бы и обрезки, которые можно по случаю прикупить на строительстве магистрали, к примеру. Или в пункте сбора металлолома, или на их базе. А ржавчина… она неизбежна при эксплуатации печи, и только толщина металла — гарант долгой работы агрегата до момента, пока в нем не появятся дыры.

На заметку! Трубы тоже делаются из разных сплавов. Они могут отличаться содержанием углерода и других примесей. Оптимальны стали, содержащие до 2% углерода. Разумеется, никто не маркирует ржавые обрезки, но проверить можно по виду искр, высекаемых, например, болгаркой: белые, летящие во все стороны — признак ненужной высокоуглеродистой стали, красные или белые — легированной. А нужен вам металл, который сыплет желтые искры, вертикально (без разброса) летящие вниз.

Причина, по которой не годится высокоуглеродистая сталь заключается в том, что швы на такой стали непрочные, растрескивающиеся уже в процессе остывания. Легированные же сплавы хороши только в том случае, если работать с ними будет профи. Еще попадаются трубы из чугуна — они тоже не годятся для наших целей. Если Вас интересуют чугунные печи, то следует ознакомиться с обзором, посвященным таким моделям.

ВАЖНО! Итак, мы определились: лучшая труба будет диаметром полметра или чуть больше, со стенкой до 12 мм, материалом которой стала низкоуглеродиставя сталь.

Что касается оборудования, то тут все просто:

  • рулетка;
  • мелок;
  • молоток;
  • тиски;
  • болгарка;
  • дрель;
  • автоген и жесткая балеринка (для вырезания кругов из листа);
  • электросварочный аппарат.

Порядок сборки и пошаговое руководство

Прежде чем приступить к обработке корпуса из толстостенной металлической трубы необходимо определиться с высотой сооружения. Обычная высота обеденного стола и рабочей поверхности газовой плиты 90-100 см. Если взять отрезок  трубы меньшей длины, то и казан будет устанавливаться ниже, это значит, что работать придется, согнув спину. Слишком высокую конструкцию также делать не стоит, когда кипящее масло находится на высоте, придется подниматься на цыпочках, чтобы помешивать блюдо, что еще более неудобно, чем гнуть спину. Поэтому рекомендуемая высота уровня крышки котла рекомендуется принимать 90-95 см.

Чтобы конструкция была устойчивой, придется в нижней части приварить с внутренней и с внешней стороны пластины, чтобы увеличить площадь опоры. При этом днище рекомендуется разместить на расстоянии 5 см выше ножек. Дверка топки и подувала, делаются с одной стороны печки, это и удобнее, и проще, чем делать вырезы с разных сторон. Колосниковая решетка, устанавливается минимум на 7 см ниже нижнего края дверки топки. Делается это так потому, чтобы горящие дровни при открытии дверки не выпадали из топки. Точка установки дымохода должна быть напротив дверки топки, при этом место врезки дымохода в корпус и верхняя сторона дверки должны быть разнесены минимум на 5 см по высоте.

Теперь, когда основные моменты понятны алгоритм работы, можно представить следующим образом:

  • Делаются замеры отрезка трубы и проверяются правильность срезов с обеих сторон;
  • В случае необходимости делается выравнивание верха и низа отрезка;
  • При помощи мела или белого маркера делается разметка корпуса, выделяются зоны металла, которые необходимо удалить, делаются пометки, где будет привариваться элементы изнутри трубы;
  • Вырезается окно под дверку топки и под дверку подувала. Дверка подувала должна быть по площади не больше 30% от площади дверки топки.
  • Вырезанные элементы обрабатываются и готовятся для установки в качестве дверок;
  • С внутренней стороны корпуса вычерчивается линия для установки колосниковой решетки. Из арматуры диаметром 8-10 мм выгибается кольцо и вваривается по указанной линии;
  • Из листового металла вырезается круг дна печи. Круг обрабатывается абразивным кругом и максимально точно подгоняется под диаметр корпуса. После этого устанавливается на место и проваривается с двух сторон – со стороны топки и со стороны ножек.
  • На дверки устанавливаются петли.
  • На дверку топки с внутренней стороны корпуса дополнительно навариваются пластины из полосы толщиной 2-3 мм. Это делается для того, чтобы обеспечить плотное прилегание самой дверки к корпусу печи.
  • В верхней части корпуса по всей окружности делаются треугольные вырезы, глубиной 30-40 мм и шириной 50мм. Это необходимо для лучшей фиксации казана на корпусе печи.
  • Отступив от верхнего края 10-12 см на противоположной стороне от дверок топки, делает врезка трубы дымохода, она делается под углом 60 градусов. Длина отрезка выступающего за пределы корпуса должна быть 15-20см.
  • На дверце топки сверлится 4 отверстия диаметром 10 мм, по углам на расстоянии 15-20 мм от краев дверки. С внутренней стороны на дверку крепится дополнительный экран из толстого металла. Это необходимо для того, чтобы при открытии угли не высыпались из топки, а сама дверка не сильно нагревалась.
  • Из арматуры диаметром 16-24 мм делается колосниковая решетка печки. Расстояние между прутьями арматуры должно быть не больше 10 мм. Прутья связываются с нижней стороны 3 поперечинами – в центре самой длиной перемычкой и двумя равными по бокам.
  • Запоры лучше сделать из листовой стали толщиной 1,5-2 мм, запоры должны быть прочными и надежными, еще лучше, чтобы листовая пластина была подпружиненная.

После сборки всей конструкции для придания привлекательного внешнего вида рекомендуется при помощи болгарки с металлической щеткой очистить всю поверхность и подготовить к покраске жаростойкой краской.

Первую топку после покраски нужно делать без приготовления пищи в казане, жаростойкая краска при нагревании запекается, выделяя неприятный запах, поэтому от готовки в первый раз рекомендуется отказаться.

Как видно из описания, печь для казана из трубы доступна для сборки даже начинающим мастерам, тем более, что в процессе использования появятся идеи для дальнейшего усовершенствования, например, установки дополнительных съемных поверхностей по типу рабочей поверхности на кухне

Наверняка придется обратить внимание на дымоход, оборудовав его дефлектором и искрогасителем. Для облегчения переноски печи можно продумать и вариант размещения транспортировочных колес, чтобы всею конструкцию можно было легко транспортировать одному человеку

Схема и размеры

При выборе наиболее предпочтительного варианта трубы нужно учитывать внутреннее сечение и толщину стали. Для этого смотрим маркировку: например, указано «400*7», что означает 400 мм – диаметр, 7 мм – толщина стенки профильной трубы. Для банных печей рекомендуется применять трубы диаметром 500-600 мм и толщиной – 7-13 мм, но это не является обязательным, выбор размера металлической трубы зависит от площади парилки и требуемого объема воды.

Самый распространенный размер трубы для бани — 530 мм, такие установки считаются оптимальными для стандартных парилок. Некоторые бани не могут похвастать просторными парными, они используются, скорее, действительно, для мытья, а не для длительного отдыха, и тогда здесь размещают небольшие печки, например, диаметром 426 мм. Если пространство парной позволяет, то подойдет и труба диаметром 630 мм.

Вертикальная

Печи вертикального типа обычно обладают компактными размерами. Колосники и каменка находятся друг под другом, и потому диаметр печи представляет собой диаметр трубы. Изготовление этой разновидности не является сложным.

Горизонтальная

Сборка горизонтального варианта требует более трудоемкой работы. Для парных применяют трубчатые печи, они отличаются высокими показателями прочности и создают условия для эффективной теплоотдачи в воздух банного помещения.

Отличия вертикального и горизонтального типов печей:

  • пламя в вертикальной трубе проходит короткий путь до дымохода в верхней части конструкции, раскаленные газы мало касаются боковин корпуса, а расположены большей частью в середине;
  • горизонтальная разновидность допускает потоки горячего газа к верхней части установки, после чего газ за счет разрежения воздуха выходит в дымоход;
  • конструкция вертикальной печи качественно прогревает стены парильни, но пол и воздух вверху помещения не способна прогреть эффективно;
  • горизонтальный вариант прогревает все части пространства, кроме области, прилегающей к полу, и места под топкой.

Перед созданием печи любого типа, но особенно горизонтального, требуется сделать грамотный чертеж будущего устройства. Нарисуйте схему изделия, укажите на ней все размеры, и четко следуйте этой инструкции. Ошибки, допущенные на этапе изготовления печи, могут повлиять не только на работоспособность установки, но и угрожать здоровью отдыхающих. К тому же это значительно упростит процесс монтажа.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см. Дно ямы засыпается мелкой щебенкой

Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой

Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси. Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа. С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев. Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Как сделать печку для бани подходящего размера с муфтой 400, 500, 530 мм

Выбор самодельного устройства зависит от габаритов парного отделения и приоритетов собственника. Изготовление любого типа конструкции регулируется нормами ППБ 01–93 и СНиП 41–01-2003. Вне зависимости от того, горизонтальная это печь или вертикальная, применяется ряд общих правил:

  • Для каменки потребуется лист 30х35 см. Удаление от верха каменки до дна бака — минимум десять сантиметров.
  • Задняя стенка полностью заваривается, на фасаде монтируется дверца.
  • Сверху крепится муфта из стальной полосы толщиной в 400, 500 или 530 мм. Ширина её – примерно 5 см. Половина приваривается к корпусу, а выступающая часть используется для сборки.
  • При монтаже дымохода оставляйте треть площади верха бака не заваренной, чтобы можно было заливать воду. К отверстию залива приделывается дверца с ручкой.
  • Внизу бака приваривают кран с вентилем.

Важно! Каменка заполняется булыжниками только на половину пространства. Можно входное отверстие снабдить прутком из железа, чтобы не дать булыжникам вывалиться

Вертикальное самодельное устройство

В конструкции, устроенной по вертикальному принципу, колосники располагаются над каменкой.

Диаметр печки будет зависеть от калибра выбранной трубы.

При монтаже вертикальной банной печи своими руками придерживаются следующего алгоритма:

  • Отрезают часть трубы длиной примерно 0,8 м.
  • Зачищают отрезные края.
  • Снизу приваривают днище — круг такого же диаметра, что и сама труба.
  • Вырезают внизу проём поддува.
  • Монтируют колосники. Они располагаются несколько выше отверстия поддува.
  • Вырезают над колосниками щель топочного отсека.

Сверху печи делается отверстие для дымохода. Все проёмы снабжаются подогнанными по размеру дверцами. После проделанной работы печку шлифуют и покрывают краской.

Горизонтальная конструкция своими руками: фото

Отличительная черта этого типа устройства — вынос топки из парилки в предбанник, что делает розжиг проще и быстрее. Но и места горизонтальным печам требуется гораздо больше.

Фото 2. Печь горизонтальная с облицовкой из кирпича, расположенная в предбаннике, требующая достаточно большого места для установки.

Для изготовления прибора берётся отрез трубы размером 0,8 м, зашлифовываются проёмы. Снизу устанавливается колосник. Для него годится металлический лист, достаточный для того, чтобы выкроить прямоугольник нужного размера. В материале вырезают середину, края при этом оставляют не слишком узкими. Затем приваривают прутья из металла. Готовый колосник монтируют к корпусу.

Фото 3. Самодельная горизонтальная банная печь с баком для воды и отсеком для камней.

Для задней секции прибора годится металлический прямоугольник, немного превосходящий по величине диаметр трубы. Если планируется установка каменки, это нужно учесть при раскрое и добавить больший припуск.

Примерно таких же размеров будет лист для фасада. В нём вырезают отверстия для топки и поддува. Затем форма приваривается к передней части трубы. Сверху корпуса вырезается квадратное отверстие примерно 12х12 см. Это будет дымоход. Далее навешивают дверцы.

Фото 4. Металлическая банная печка небольшого размера с топкой и поддувом, с отверстием для дымохода.

Перед покраской агрегат тщательно очищают от налёта и ржавчины. В качестве отделки можно облицевать конструкцию кирпичом.

Внимание! Если вы красите печь, по окончании процедуры протопите её на улице!

Пару слов о трубах

Перед тем, как начать делать самодельную печь, нужно найти металлическую трубу подходящего вида. На каждом заводском изделии из металла есть специальные обозначения. Как правило, они содержат:

  • Основные размерные параметры конструкции;
  • Метод, который применялся для изготовления;
  • Марку используемого металла;
  • Производственный стандарт.

Как правило, маркировка заводских труб производится в полном соответствии с ГОСТ-стандартом. Для создания горизонтальной или вертикальной печи нам необходимо знать следующие размеры трубы:

  1. Внутренний диаметр;
  2. Толщина стенок.

К примеру, обозначение 500*9 говорит, что перед нами труба, имеющая диаметр в 500 мм., и стенки толщиной по 9 мм.

Банная печь, изготовленная своими руками, должна максимально быстро, и главное – равномерно прогреваться

Важно, чтобы она использовала небольшое количество топлива, для экономии. Опытные мастера давно провели расчеты, и определили наиболее оптимальные параметры трубы:

  • Диаметр от 50 см. Так, сгодятся трубы с сечением 50, 51 и больше см. Но, оптимальный вариант – 55 см.;
  • Толщина стенки – 8-12 мм.

Эти размеры наиболее «эффективны», так как с такими параметрами печка будет нагреваться крайне быстро, и корпус конструкции не будет деформироваться и повреждаться из-за слишком повышенных температур.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Горизонтальная печь — пошагово

  1. подготовьте рабочий кусок трубы длиной 0,7-0,9 метра;
  2. проведите скрупулезную зачистку всех краев;
  3. из подготовленного металлического листа вырежьте фрагмент размером 0,8 на 0,4 метра;
  4. к проему в середине горизонтально приварите прутья, а в нижней части трубы — колосник;
  5. оформите из металлического листа топку выносного типа и сделайте вырезы;
  6. приварите этот фасад к базовой трубе;
  7. для оформления задней стенки вырежьте круг, равный диаметру трубы, и приварите его к основной конструкции;
  8. сделать отверстие для дымохода можно в верхней части — достаточно будет и небольшого размера, приблизительно 0,16х0,16 метра;
  9. приварите основной свод и трубу, которая будет использоваться в качестве дымохода;
  10. все, что остается — это установить дверки для топочного отсека и поддувала;
  11. финишное оформление сводится к тщательной шлифовке всего корпуса, а после к обработке его стойкой краской на полимерной основе.

Вот несколько чертежей и изображений, которые помогут вам в изготовлении печи горизонтального типа.

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
