Вентиляция холодного чердака в частном доме своими руками: Советы по устройству

Вентиляция мансарды

Вентиляция мансарды – это более сложная конструкция, нежели система проветривания холодного чердака. Слои должны располагаться между стропилами, а пространство между нижней и верхней поверхностью изоляции и материала, сохраняющего тепло, должно составлять как минимум 2-3 см.

Сделать вентиляцию мансарды своими руками сложно, однако обладая необходимыми теоретическими знаниями и навыками вполне можно. Одной из распространенных сложностей является ситуация, когда глубина используемых стропил недостаточно для обеспечения нужного зазора между материалами. В этом случае дополнительное пространство создается за счет досок и реек.

Это легко сделать на крышах простой формы. Однако если ваша мансарда не стандартная, то лучшим выходом из ситуации будет являться использование специальных диффузионных мембран. Их преимущество заключается в том, что они будут обеспечивать качественное проветривание помещения даже в том случае, если они будут расположены непосредственно на слое теплоизоляции.

Добавить пространства в системе вентиляции в мансарде можно своими руками. Это можно сделать с помощью специальной обрешетки. Ее толщина должна составлять как минимум 5 см. В этом случае, воздух для проветривания будет забираться через специальные софиты, а покидать помещение стандартным путем – через конец крыши.

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Качество вентилирования чердака влияет не только на состояние кровли, но и на весь дом в целом

Для комфортного проживания в частном доме наиболее важными моментами для домочадцев являются уют и тепло. Поэтому, начиная строительство и воплощая в жизнь архитектурный план жилого здания, необходимо уделить максимум внимания поддержанию оптимальной температуры и организации качественного воздухообмена. Утепляя стены дома, многие часто пренебрегают нежилым чердачным помещением. На самом деле, вентиляция чердака, правильное ее обустройство и утепление помогут в будущем сократить теплопотери и конденсат, скопление которого может привести к таким неприятным моментам, как появление плесни или грибка, а также деформации стройматериалов.

В частном доме, как правило, холодный чердак, но это совсем не означает, что в обустройстве вентиляции или утеплении такого помещения нет необходимости. В результате возникает такое неприятное явление, как конденсат, способный привести к катастрофическим последствиям и нарушению комфорта проживания. Причины его появления:

Даже минимальное нарушение гидроизоляции может привести к печальным последствиям

Конденсат – это результат некачественных строительных работ и технических ошибок в обустройстве систем функционирования. Самой распространенной ошибкой является некорректная вентиляция чердака.

Многие считают ее организацию необязательной, так рождаются следующие мифы:

В холодное время года через вентиляцию из дома выходит теплый воздух, что мешает полноценному обогреву жилых комнат.
Обустройство вентиляции необходимо только в летний период, чтобы проветривать помещения в доме.
Размеры вентиляционных отверстий не имеют решающего значения.

Специалисты утверждают, что халатное отношение к созданию качественной вентиляционной системы приводит к негативным последствиям. Со временем под крышей начнет скапливаться конденсат, а это значит, что плесени, грибка и гниения стройматериалов избежать не удастся! Даже в тех случаях, когда вентиляция имеет слишком маленькую площадь, ее результативность равна нулю.

Повышенная влажность на чердаке может привести к образованию плесени и грибка

Нормы следующие: на каждые 500 метров квадратных чердачного пространства приходится 1 квадратный метр вентиляционных отверстий. Только тогда можно говорить о высокой эффективности систем. Такое соотношение позволяет создать полноценное проветривание чердака круглогодично, без теплопотери в уютном семейном гнездышке.

Устройство вальмовой крыши

Конструкция вальмовой крыши состоит из четырех скатов. Она имеет две вершины, которые соединены между собой конструктивным элементом — коньковым брусом.

Вместо вертикальных фронтонов у домов с вальмовой крышей находятся треугольные скаты. Из-за этого боковые скаты имеют форму трапеции.

Основной осью крыши, которая несет нагрузку, является коньковый брус. Именно он соединяет все скаты кровли. На него крепятся другие важные элементы конструкции — каркас и угловые стропила.

Угловые стропила выступают базовыми элементами распределения нагрузки. Они соединяют угол сооружения с углом конька. Чаще всего их делают такими же по толщине, как брус.

Сама же нога выходит немного за край сооружения. Если здание является четырехугольным, понадобится четыре таких стропила.

ВНИМАНИЕ!

Короткие стропила могут быть различными по своей длине. Они соединяют угловое стропило с мауэрлатом или же несущей стеной здания. Их количество напрямую зависит от площади самого здания.

Центральную часть конструкции становит промежуточный каркас — промежуточные стропила, которые крепятся попарно друг с другом на коньковом брусе и выводятся на мауэрлат. В зоне вальм они не устанавливаются. Их количество может быть разным в зависимости от длины здания.

Рядовой каркас представляет собой стропила, которые соединяются с концами конька и выходят на несущие стены здания с каждой из сторон. Их количество равняется шести.

Устройство шатровой четырехскатной крыши

Вальмовая кровля — конструкция

Особенности вентиляции

Чтобы не допустить ошибок при проектировании вентиляции своими руками следует придерживаться следующих рекомендаций:

При проектировании циркуляции воздуха в теплом чердаке следует произвести расчет жесткости конструкции: сможет ли вентиляция справиться с напором ветра и перепадами температуры.
Софиты под карнизы следует выбирать пластиковые или алюминиевые. Эти материалы не подвергаются коррозии, поэтому прослужат долгие годы.
Если в вытяжке присутствует вентилятор, то приточное оборудование должно быть выведено на расстояние не менее 8 метров от него.
Чтобы избежать появления конденсата необходимо регулировать температуру воздуха при помощи рекуператора.
Рекомендуется пару недель понаблюдать, с какой стороны чаще всего дуют ветра. В данном направлении следует обязательно вывести вентиляцию. Иногда такого единственного направления бывает достаточно.

Очень важно правильно подобрать место под вентиляционные отверстия. Они должны располагаться в самой чистой зоне чердака, потому что они не должны засоряться, иначе это приведет к блокировке воздухообмена

Очень важно понимать, что вентиляция требуется в любое время года. В летнее время предотвращает сильное нагревание жилого помещения, а в зимний период не позволит образоваться сырости

Поэтому, если правильно спроектировать вентиляцию, то в доме будет находиться удобно и комфортно.

Вентилирование холодного чердака

Вентиляция холодного чердака может быть легко сделана своими руками. Для этого понадобятся знание небольшой теории и некоторых практических навыков. Сделать достаточную вентиляцию на холодном чердаке не вызовет особых трудностей ввиду большого воздушного объема и отсутствия преград для нормального циркулирования воздуха. Воздухообмен может осуществляться через карнизный свес, хребет и конек крыши, а также фронтонные окна и решетки.

Для двухскатных крыш вентиляция холодных чердаков делается либо через фронтоны, либо через неплотно прилегающую деревянную подшивку карнизных свесов. Если фронтоны выполнены из камня, то в них можно проделать отверстия под слуховые окна с вентиляционными решетками.

Слуховые окна следует устанавливать в противоположных сторонах, чтобы обеспечить надлежащее проветривание чердака.

Существует и альтернативный, более экономный вариант. Для этого инсталлируют стандартные вентиляционные решетки (фронтонные отдушины), причем одна из них регулируемая, а другая повернутая продухами вниз. Для защиты от насекомых такая решетка оборудуется защитной москитной сеткой.

Вальмовые крыши не имеют фронтонов ввиду особенности формы своей конструкции, поэтому для них существует другой вариант обеспечения вентиляции на чердаке – с помощью карнизных свесов. Приток воздуха будет осуществляться через подшивку крыши, а его выход будет сверху у конька. Если подшивка изготавливается из дерева своими руками, то между брусками оставляют небольшие зазоры для прохода воздуха. При обшивке карниза пластиковыми софитами такая процедура необязательна, ввиду наличия на элементах заранее проделанных отверстий – перфорации.

Выход воздуха производится сверху, через конёк крыши. Его конструктивные особенности зависят от используемого типа кровельного материала. Как правило, у любого производителя кровельных материалов имеются свои готовые и практичные решения !

Ендовы (разжелобки) одни из проблемных и сложных участков крыши. Чтобы сделать нормальную вентиляцию чердачного пространства вдоль прохождения ендовы ставят точечные аэраторы. Однако такой способ приемлем для крыш с углом наклона скатов от 45° и более. На пологих крышах существует большая вероятность скапливания снега в районе ендовы и поэтому такая вентиляция становится неэффективной в зимнее время. Бороться с этим можно, установив принудительную вентиляцию – инерционные турбины, кровельные электрические вентиляторы или использовать высокие насадки, которые не будут засыпаться снегом.

Вентиляция чердака: обзор актуальных схем и способов их реализации

Не использовать просторный чердак в качестве дополнительной комнаты как минимум расточительно, и именно поэтому так необходима вентиляция подкровельного пространства

Планируете использовать чердачное пространство как жилое помещение, но не знаете, как его сделать комфортным? Я расскажу о том, как функционирует вентиляция чердака. При грамотном устройстве системы замещения спёртого воздуха свежим, вы сможете сделать чердак пригодным для всесезонного комфортного проживания. Кроме того, инструкция по устройству вентиляционных систем будет вам полезна, даже если чердак в частном доме не предполагается использовать как жилье.

Четыре причины для вентиляции чердачных помещений

Пример устройства продухов для приточно-вытяжной вентиляции на современной кровле

Комфорт проживания в мансарде. Чистый свежий воздух – это одно из главных условий комфортного проживания в помещении. Поэтому, если помещение под крышей используется для проживания, о нормальном воздухообмене нужно позаботиться еще на этапе проектирования кровли.
Отсутствие конденсата. Эффективный воздухообмен позволяет предупредить появление конденсата на окнах, что актуально, если подкровельное помещение используется в качестве мансарды.
Отсутствие плесени. Своевременное замещение тёплого влажного воздуха свежим предупреждает появление плесени на строительных поверхностях. То есть, если в мансарде воздух не будет застаиваться, по углам не появится плесень, независимо от того, какими материалами выполнена отделка.
Продолжительный ресурс кровли. Избыточная влажность воздуха губительно сказывается на состоянии кровельного материала. Более того, если не отводить влажный воздух из-под кровли, на пароизоляции будет скапливаться конденсат, который может снизить ресурс утеплителя. Правильно организованная вентиляционная система увеличит ресурс кровли без необходимости в ремонте.

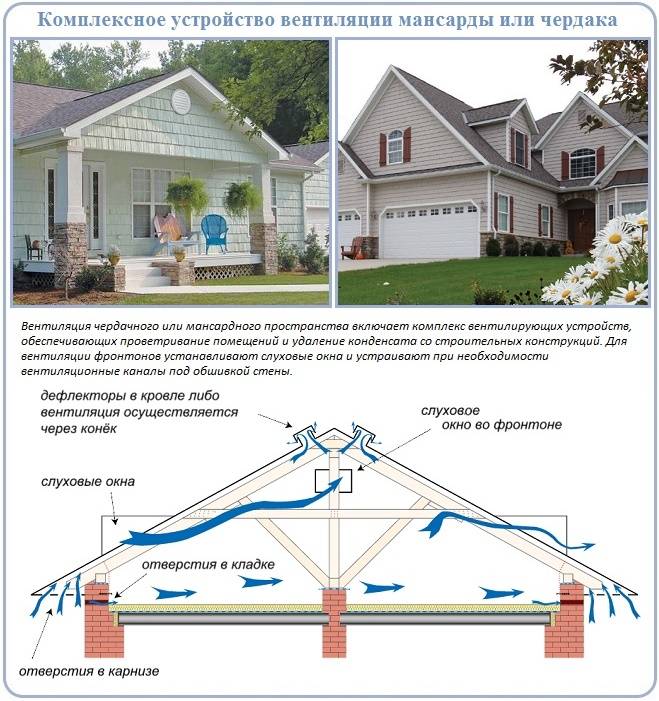

Вентиляция чердачных помещений, какой она бывает

Оптимальный вариант — это приточно-вытяжная система, работающая по естественному принципу, как это показано на схеме.

Под свесами стропильной крыши устроены продухи, через которые обеспечивается приток свежего холодного воздуха, в то время как более теплый влажный воздух будет уходить в слуховые окна или другие технологические отверстия в верхней части фронтона или ската.

Предпочтительный вариант при использовании современных кровельных материалов – это устройство контробрешётки с вентиляционными зазорами. В то же время воздухообмен в утеплённом пространстве чердака обустраивается отдельно, посредством приточно-вытяжной системы.

Имейте в виду, что вентиляция чердака должна планироваться и строиться как комплексная система. То есть, в проекте нужно предусмотреть систему воздухообмена и в чердачном помещении, и в подкровельном пространстве, а также утепление труб и изоляцию прочих коммуникаций. Кроме того, проектирование вентиляции должно выполняться с учётом типа используемых теплоизоляционных материалов.

Типы вентиляции мансардного помещения

Недостаток системы – излишняя зависимость от температуры снаружи дома. То есть, в теплое время года проветривание будет слабым.

Преимущество принудительной системы в том, что она не зависит от климатических условий: отработанный воздух с одинаковой эффективностью будет отводиться и зимой и летом.

Способы отведения воздуха наружу

Под коньковой планкой на пироге из профнастила или из металлочерепицы своими руками устраивается продух, прикрытый сеткой. Устройство продуха таково, что конденсат, образующийся в холодное время года, будет стекать не в помещение, а будет вытекать на скат.

Особенность решения в том, что окна постоянно открытые, независимо от времени года. Для того, чтобы предупредить проникновение животных и птиц, поверх окон устанавливаются декоративные решетки.

Преимущество специальных аэраторов перед обычной трубой, вмурованной в кровлю, это особая конструкция, которая препятствует образованию и проникновению конденсата в помещение.

В продаже есть клапаны с ручными и автоматизированным управлением.

Вентиляция чердака: обзор актуальных схем и способов их реализации Как сделать вентиляцию чердака? Читайте о схемах и методах установки в статье

Три основных заблуждения и устранение последствий ↑

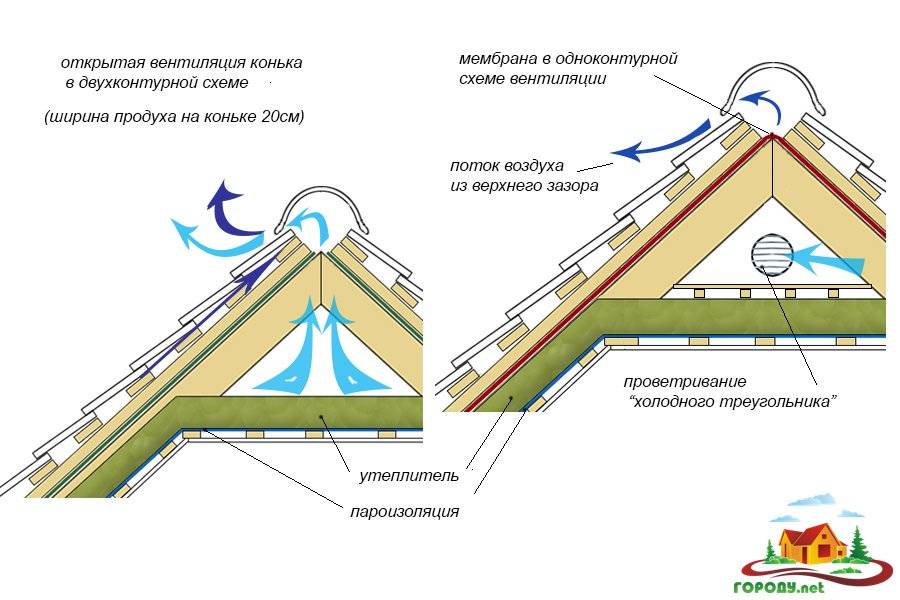

Принцип подкровельной вентиляции

Чтобы вентиляция чердака в частном доме была сделана правильно, помимо знаний основных требований необходимо избавиться от неверного понимания ее назначения. Можно выделить три основных заблуждения, ложно получивших статус правил и применяемых при проектировании и строительстве домов в частном секторе.

Заблуждение первое – о временах года ↑

Принято считать, что проточная циркуляция воздуха на чердаке нужна только в летнее (жаркое) время года:

жаркая погода не единственный критерий для необходимости вентиляции чердачного помещения. Для неотапливаемых чердаков или для вентзазора теплых помещений необходимо выдерживать минимальную разницу между внутренней и наружной температурой;
при похолодании на улице отсутствие проточной циркуляции воздуха приводит к образованию конденсата. Эта влага способствует образованию сырости и грибковой плесени, а зимой – инею;
такая ситуация крайне опасна тем, что споры микроорганизмов могут проникнуть в жилое помещение через перекрытие. Бороться с последствиями будет крайне сложно.

Схема воздушных потоков

Заблуждение второе – в доме будет холодно ↑

Вентиляция на чердаке способствует охлаждению жилого помещения, так как теплый воздух расходуется на обогрев перекрытий:

на самом деле причиной охлаждения комнат является недостаточная теплоизоляция стен, пола и потолка. Помещение, по большей степени, охлаждается не от потери теплого воздуха, а от проникновения холода;
кроме того, при отсутствии гидроизоляции на перекрытии через него проходит не только тепло, но и влага, что служит дополнительной причиной для образования конденсата на чердаке.

Заблуждение третье – размер не имеет значения ↑

Размеры отверстий для циркуляции воздуха не имеют значения:

это не так и если речь идет о вентзазоре под кровлей, то минимальное расстояние до утеплителя должно составлять 20мм. Его выставляют при помощи выбора сечения реек для контробрешетки;
при обустройстве продухов для холодных чердаков следует придерживаться нормы – 1 кв. м вентиляционных отверстий (в сумме) на 500 кв. м общей площади помещения;
если выдерживать эти требования (вентзазор или площадь продухов), то вы сможете избавиться от конденсата, избежав при этом критических потерь теплого воздуха.

Выход из положения при плохой вентиляции ↑

Замерзший конденсат на стропильной системе и обрешетке

Если вентиляция была сделана с учетом вышеперечисленных заблуждений, то в холодное время года будет образовываться конденсат, который замерзает зимой, как это показано на верхней фотографии. В таких случаях приходится исправлять ситуацию, но выход из положения есть, и он приводит к хорошим результатам при несложных действиях.

Самый простой кровельный аэратор

Можно сделать дополнительные продухи или слуховые окна, защитив их решетками, чтобы на чердак не залетали и не гнездились голуби (они также могут гнездиться и в продухах, если там есть место). Но удобнее всего, особенно если кровля сделана из металла (профнастил, металлочерепица или фальцевое покрытие) установить самый простой пассивный аэратор. При желании, конечно, можно приобрести и смонтировать электрическую или турбинную вытяжку такого типа.

В зависимости от кровельного материала выбирается основание вытяжки – оно может быть волнистым, под шифер или ондулин, либо плоским, под соответствующие кровельные материалы. Как правило, такие устройства комплектуются инструкцией по монтажу от завода-изготовителя, набором саморезов, а также уличным герметиком для крепежа.

Вентиляция чердачного помещения – это необходимость

Для установки такой вентиляционной системы на чердаке нужно вырезать отверстие в кровле, площадь которого не должна быть меньше отверстия в вытяжке, но не превышать при этом размеры крепежной подошвы. Для вырезания используют угловую шлифовальную машину (болгарку), а диск подбирают в соответствии с кровельным материалом (по металлу или с алмазным напылением).

Подводя итоги, можно сказать, что вентиляция в чердачном помещении, это не обустройство для элитных домов, а насущная потребность каждого здания, от которой зависит комфорт в комнатах. А доступность выполнения работ своими руками значительно снижает стоимость и позволяет быстро исправить ситуацию при плохой циркуляции воздуха.

Общие рекомендации по обустройству вентиляции

Система вентиляции, обустроенная на холодном чердаке, будет правильно функционировать, если соблюдать следующие условия:

обеспечение прочности крепежа вентиляционной решетки, аэратора;
своевременная очистка продухов от загрязнений, пыли и мелкого мусора одновременно с обеспечением их защиты от обледенения;
установка заслонок на аэраторах, вытяжных трубах и вентиляционных решетках;
расположение отверстий на верхнем стыке крыши близко к коньку;
установка на софитах, смонтированных на свесе кровли, сеток из алюминия либо пластика;
утепление вентиляционных каналов, проложенных на чердаке и под крышей, с целью предотвращения образования конденсата;
устройство вентиляционных каналов площадью 400-500 см2/м. Данный показатель соответствует высоте отверстия в 40-50 мм;
предотвращение намокания утеплителя путем очистки пыли, задуваемой ветром в вентиляционные отверстия, каналы;
обеспечение защиты мест установки ендовы, карниза от попадания в них опавшей листвы, мусора путем установки специальных приспособлений.

При монтаже элементов вентиляции необходимо стремиться к тому, чтобы они были прочными и устойчивыми. Эта мера позволит противостоять резким изменениям погоды, сильным ветрам.

Если ее правильно сделать, то можно избежать непредвиденных ситуаций с непредсказуемыми последствиями.

На качество работы системы вентиляции влияет:

значительная длина покрытия кровли, поэтому ее нужно усилить, установив дополнительно вспомогательные конструктивные элементы;
существенное увеличение высоты отверстий – уменьшается воздухообмен за счет возникновения турбулентности воздушной массы.

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

площади помещения;
формы крыши;
типа кровли;
вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

расположение окон на расстоянии не менее 1 м друг от друга;
сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
с застоявшимся воздухом, не позволяя ему перегреваться;
с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.
