Подключение электросети к дому
Если разрешение получено, необходимо подготовить все, что потребуется для подключения.
У вас может не быть на руках общей схемы электросети вашего участка или дома, но перед тем, как приступить к монтажным работам по непосредственному подводу питания, должна быть продумана и составлена схема подключения электричества, на которой будет обозначено, какие автоматы будут в электрощите, какой счетчик электроэнергии вы предполагаете поставить.
Продумайте, как будете заводить электрокабель в дом, как подключать его к электрощиту. Предварительно сделайте заземление на вашем участке – оно будет необходимо для обеспечения необходимо уровня электробезопасности.
Прежде чем завести силовой электрокабель в здание, вам необходимо на наружной стене здания или на специальной опоре установить специальный, водонепроницаемый бокс, в котором будет располагаться рубильник, и осуществляться подключение электричества от столба.
Только после этого рубильника, вы подключаете электрощит в доме.
Согласно действующих тех. условий для подключения электричества, проводка в доме должна подключаться через специальные автоматы защиты: автоматический выключатель с защитой от перегрузки по току и устройство защитного отключения – так называемое УЗО.
Вы можете установить комбинированный автомат защиты, который будет совмещать в себе оба названых устройства.
Все электромонтажные работы на участке и в доме вы можете проводить самостоятельно либо обратиться к специалистам. Однако помните, что непосредственное подключение рубильника в герметичном боксе к линии электропередач – т.е. проводку кабеля от рубильника до столба, могут произвести только специалисты.
Где устанавливать
При установке счетчика снаружи следует соблюдать технические требования:
- обычно, при наличии требований компании-провайдера прибор устанавливается на фасаде дома на высоте от 70 см до 170 см для удобства обслуживания;
- также практикуется установка прибора учета на соответствующей высоте на бетонном столбе, при этом он должен находиться на территории дома,а разводка при этом устанавливается в самом доме.
Вопрос о том, законны ли требования о выносе приборов учета на улицу, является спорным. На самом деле никаких нормативных актов, регламентирующих расположение счетчика, не существует.
Компания по сбыту энергии мотивирует это тем, что должен быть легкий доступ к прибору с целью контроля. Однако в этом случае никто не мешает им установить в доме за свой счет современный электронный прибор с функцией удаленного контроля показаний и контролировать в свое удовольствие.
По крайней мере, эти требования идут в ущерб владельцам дома и создают им неудобства:
- При размещении снаружи срок службы счетчика значительно сократится, так как этот прибор не предназначен для работы в экстремальных условиях, под дождем, в мороз, в жару. При низких температурах показания могут быть некорректными.
- При установке на улице домовладельцу придется мириться с тем, что к его счетчику есть доступ не только для работников компании, но и для всех желающих.
- Иногда для сохранности приборов их устанавливают на высоте в 3 метра, что, в какой-то степени, уберегает их от воров, однако сам домовладелец без лестницы не сможет увидеть свои показания.
На самом деле, заставляя граждан устанавливать счетчики на улице, их лишают права заботиться о сохранности своего имущества, предусмотренного Гражданским Кодексом РФ.
Энергокомпаниям это выгодно, так как нахождение приборов снаружи значительно облегчает им задачу осмотра и проверки приборов, а также снятия показаний потребления энергии.
Но это внешняя сторона проблемы, а оборотная – контролировать можно будет не только показания прибора, но и подключение к сети до счетчика. То есть, в конечном итоге, решить свои наболевшие проблемы за счет собственников жилья, причем в массовом масштабе.
Это интересно: Статическое электричество на газовом котле: опасно ли это
Порядок выполнения работ
Установку должен производить специализированный специалист, представляющий компанию поставщика. Возможно самостоятельное выполнение процедуры, если соблюдаются ТБ и имеется письменное разрешение обслуживающей фирмы.
Первый шаг — подача заявления
Компания, предоставляющая свет, подготавливает перечень документов, соглашение с пользователем, акт установки. Служба снабжения передает бумаги конечному пользователю.
В документах обязательно указаны:
- Тип устройства, количество фаз и тарифов.
- Устройство защиты ввода.
- Площадь поперечного сечения и длина проводки.
- Наименование панели (коробки).
Второй шаг — монтаж
Установка возможна исключительно после получения владельцем технической документации. Для ручного монтажа необходимо приобрести компоненты, указанные в бумагах.
Во время ручной установки прибора следует соблюдать следующие факторы:
- Монтаж нового оборудования проводится при отсутствии электричества в сети.
- Устройство монтируется на высоту не менее 800 мм (допускается 400), не более 1700 мм.
- Для защиты прибора во время низкой уличной температуры используют коробку с обогревом. Для исправной работы температура должна находиться в пределах 0-20 градусов Цельсия.
- Входная цепь включается в автомат защиты, затем к прибору.
- Металлические корпуса требуется заземлить.
- Выходная цепь подключается ко входному автомату.
- Между линиями электроснабжения, водоснабжения и газоснабжения должно соблюдаться расстояние в метр.
- Перед включением электрической сети для потребления производится пробный запуск.
Третий шаг — заявление на пользование прибором
По окончанию установки необходимо получить документ на право пользования прибором учета расхода электроэнергии. Заявление составляется потребителем. Документ необходимо доставить в офис поставщика лично или заказным письмом с уведомлением.
В заявление необходимо указать:
- Фамилию, имя и отчество заявителя.
- Номер договора.
- Адрес строения и контактный телефон лица.
- В нижней части листа указывается дата оформления и подпись заявителя с расшифровкой.
Где установить счетчик электроэнергии на даче
Установить счетчик в садоводстве или на даче следует на фасаде дома на высоте 0,8 – 1,7 метра, что обеспечит доступ к прибору представителям сетевой компании. При температурах ниже 0°С счетчики будут учитывать потребление некорректно. По этой причине следует подумать об утепленном электро щитке или установке прибора учета потребляемой энергии внутри отапливаемого помещения садового домика.
При размещении счетчика на фасаде здания, потребителя лишают возможности безопасного содержания своего имущества, поскольку доступ к прибору учета в снт будут иметь не только сотрудники организации, но и любой желающий. Если вы не препятствуете доступу для проверки и снятия показаний электросчетчика контролерам и представителям сбытовой компании, то оснований обязывать вас устанавливать прибор на улице нет.
Недостатки и достоинства двухтарифных счетчиков
На сегодняшний день почти все хозяева домов и квартир заинтересованы сэкономить свои средства. В основном это связывается с тем, что в нынешнее время выпускается мощная техника, которая за месяц может накрутить приличные суммы. Одним из вариантов выхода из такой ситуации является установка двухтарифного электросчетчика. Принципом работы такого устройства является то, что при разном времени суток стоимость 1 кВт будет отличаться. Цена ночного тарифа будет в несколько раз меньше, чем дневного. Для чего же это совершается? Первым делом в таких устройствах заинтересованы сами электроподстанции, которые занимаются выработкой электроэнергии. Как правило, в утреннее время (с 7 до 10 утра) и вечером (19-23 вечера) нагрузки на подстанции стремительно повышаются, и увеличивается потребление электричества людьми и предприятиями. В результате этого электростанции начинают работать неравномерно, что приводит к быстрому износу оборудования и неравномерному расходу топлива. Для того чтобы хоть немного снизить затраты энергии, были разработаны двухтарифные счетчики.
Эти аппараты работают по такой схеме: днем (с 07 до 23) цена на энергию немного выше обычного, но в ночное время (соответственно с 23 до 07) начинает работать второй тариф, а именно льготный, когда стоимость 1 кВт намного меньше обычного. Поэтому благодаря льготным тарифам некоторые предприятия работают в ночное время, тем самым разгружая все электроустановки.
Основными достоинствами являются:1. Возможность сэкономить собственные средства, так как окупаемость изделия наступает спустя 1 год.2. Выполняется помощь в работе электростанции, благодаря чему производители будут намного реже заниматься ремонтом своих устройств.3. Сокращается выброс вредных компонентов в атмосферу. Из-за того что происходит неравномерное потребление энергии, станции начинают скачкообразно перерабатывать топливо, поэтому в вечернее и ночное время выбросы будут сильно загрязнять окружающую среду.
Чаще всего для обычного пользователя последние два пункта практически неважны, поэтому основным преимуществом является значительная экономия денежных средств.
Установка электросчетчика в частном доме на улице имеет такие недостатки:1. Далеко не все регионы ставят по-настоящему выгодные тарифы для потребителей. Некоторые города назначают следующие показатели: в дневное время стоимость превышает практически в несколько раз стандартные, а ночью цена потребления ниже буквально на 15-20%.2. После того как будет монтировано устройство, необходимо правильно использовать бытовую технику, иначе об экономии не будет идти и речи. Дело в том, что такие аппараты будет выгодно применять только по следующему принципу. Оказывается, что для того, чтобы сократить расходы, необходимо мощными приборами обязательно не пользоваться днем, а именно посудомоечной и стиральной машиной, кондиционером, обогревателем и т. д. Если мыть посуду и стирать после 23.00, то только в таком режиме работы можно значительно уменьшить затраты. В другом варианте финансовые вливания только возрастут в значительное количество раз.
Как правильно установить электросчетчик
Переходить ли на многотарифный план?
Поэтому вполне возможно потребуется трехфазное питание и соответствующий трехфазный счетчик. При подключении проводом нужно быть внимательным и не перепутать фазу и ноль. Какой счетчик выбрать для установки?
Коммутационные аппараты В целях безопасности применяют различные коммутационные аппараты. Поэтому при наружной установке, согласно ПУЭ 1.

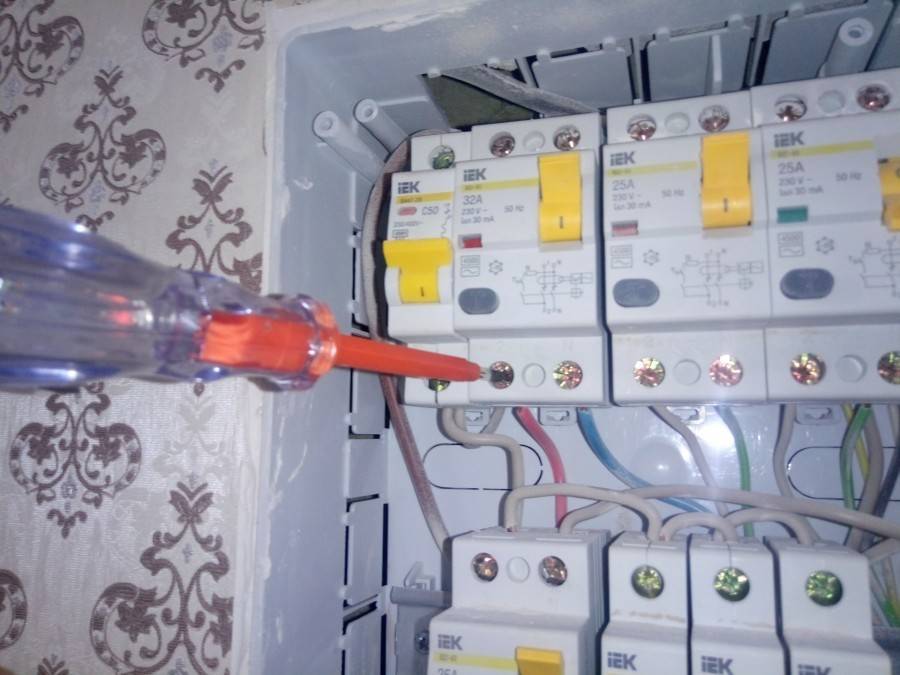

Перед началом монтажных работ необходимо обесточить провода: отключить входящий автомат или рубильник, а также обязательно проверить отсутствие напряжение мультиметром или индикационной отверткой. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя.
По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А. Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух фаза и ноль или трех фаза, ноль, заземление проводов. Также дополнительно потребуется трёхжильный кабель диаметром сечения от 3 мм.
Некоторые советы и меры безопасности Подводя итог всему изложенному, имеет смысл обобщить основные меры безопасности при монтаже силовых шкафов и подключении электросчетчиков: Все работы производятся при снятом напряжении; Разводку следует начинать от квартиры или помещения, а питающий ввод подключать в последнюю очередь; Схема монтажа автоматики силового щита Соблюдать расцветку кабелей при монтаже; Производить подключение только одножильными проводами; Соблюдать схему подключения прибора учета электроэнергии, которая имеется на внутренней стороне защитной крышки; Проверять и контролировать плотность затяжки контактных винтов; Производить работы только проверенным и специальным инструментом; Сечение провода в промежутке от вводного автомата до распределительных должно быть большим, нежели диаметр проводки на квартиру и внутри нее. Но напомнить об этом не помешает. Это облегчает контроль за целостностью пломб и снятие показаний. К сведению! Но нужна ли эта повышенная точность?
Правила подключения счетчика электроэнергии:
Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Для трехфазной сети это будет трехконтактный выключатель, для однофазной — двухконтактный; Приборы УЗО и ДФ, используемые для защиты от короткого замыкания и тока утечки; Дополнительные одноконтактные пакетники на каждую ветку проводки.
Приходящая нейтраль. Задняя стенка у них разборная. Внутри коробки располагаются крепления, облегчающие монтаж и установку основных приборов — входного пакетника, электросчетчика и пакетников на распределении проводки. Что выбрать: помещение или улицу?
Установка однофазного электросчетчика на даче своими руками — соединение автоматов в щитке
Монтаж электропроводки в частном доме
Пошаговая инструкция по укладке электрических сетей включает несколько этапов. Главными считают ввод кабеля в дом, установку щитка, формирование заземляющего контура, подключение точек питания потребителей.

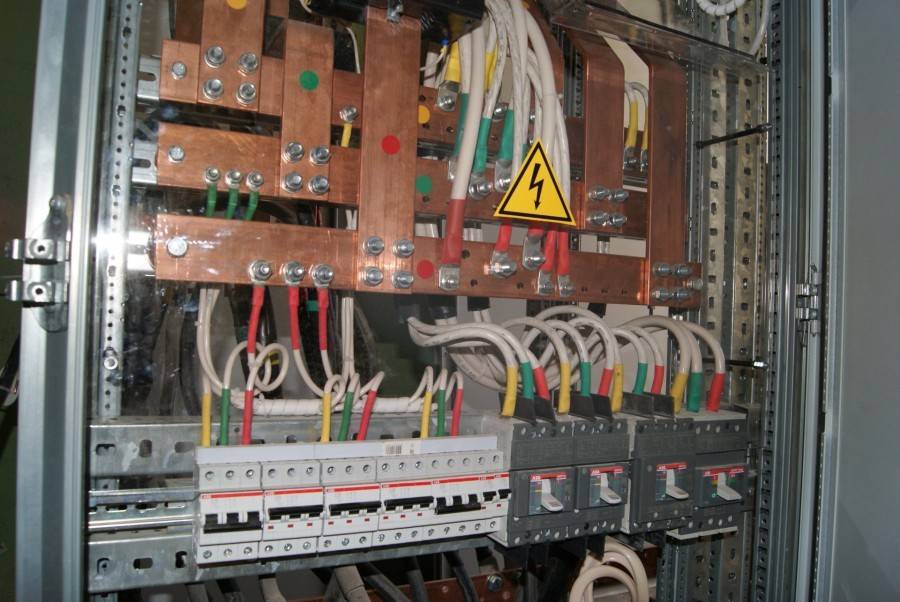

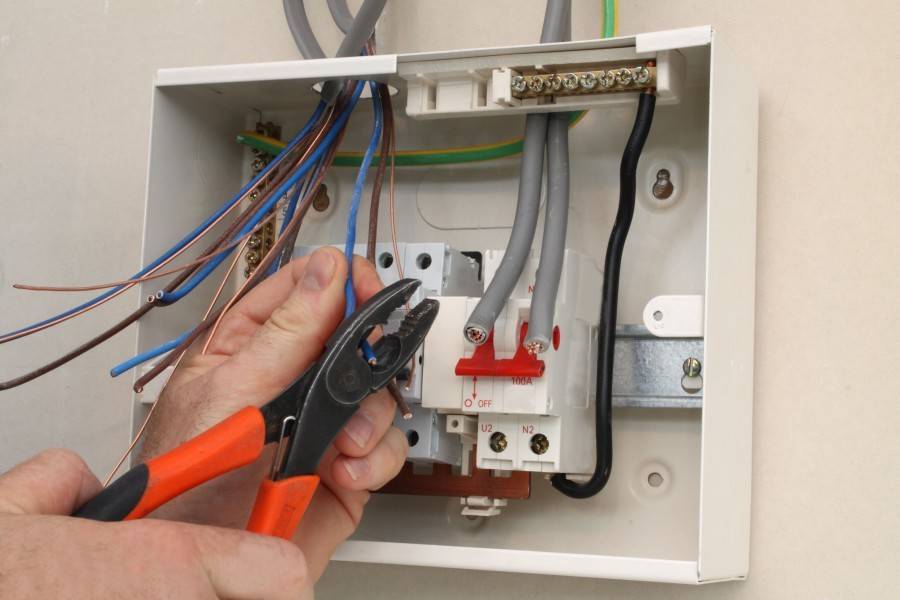

Распределительный щит
После выбора схемы разводки приступают к сборке основного блока, который содержит:
- общие УЗО и автоматы;
- защитные устройства отдельных групп;
- приборы учета;
- нулевую и заземляющую шины.
Функции жилы определяют по цвету:
- красная, коричневая, белая или черная является фазой;
- синий цвет соответствует нулю;
- желто-зеленая жила является заземляющей.
Сборку щита пошагово выполняют по мере формирования веток электрической сети.
Ввод кабеля в помещение
Подводимый к дому кабель имеет самую большую толщину.
Дальнейшие работы владелец участка выполняет самостоятельно. Если щит установлен на улице, протягивают кабель сечением 10-16 кв. мм. При необходимости размещения в доме нескольких мощных приборов этот параметр увеличивают до 25 кв. мм.
Система защитного отключения
Автоматический выключатель — важная часть проводки. Его не стоит путать с УЗО. Устройства имеют разные принципы работы и назначения. Однако внешне они похожи. УЗО срабатывает при утечке тока, отключая линию.
Автомат используется для защиты электросетей от коротких замыканий и перегрузок. Значит, в состав второго устройства изначально включено первое. Для одноэтажного здания достаточно простого УЗО.
Распределительные коробки
Упрощают процесс укладки кабелей. В коробках соединяют провода, протягиваемые с разных точек. Устройства надежно изолируют скрутки, препятствуют воспламенению в случае перегрева жил.
Коммутация кабелей и конструкций
Для соединения элементов проводки между собой используют:
- пайку;
- скрутку;

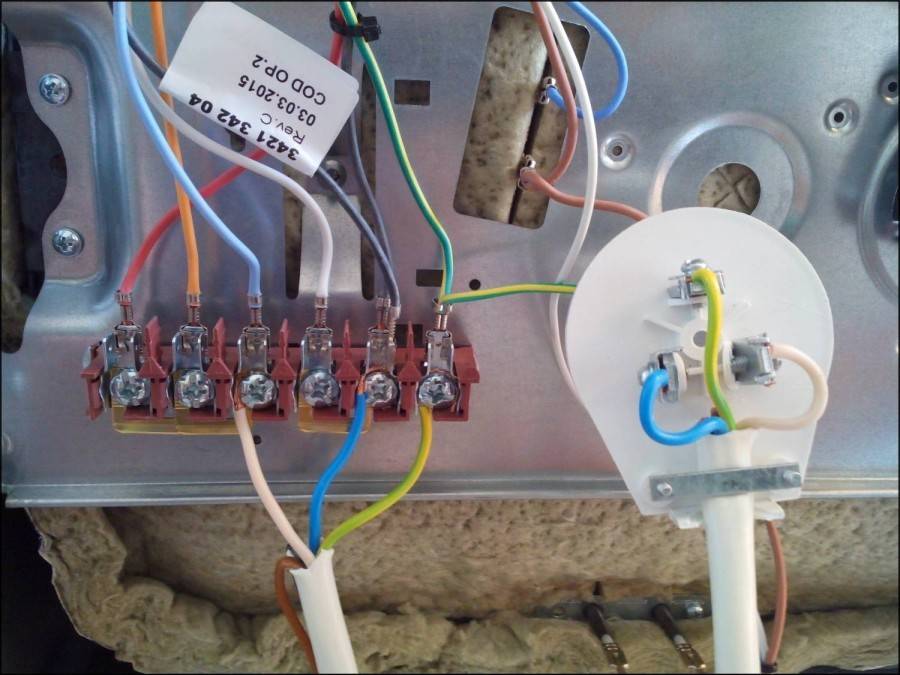

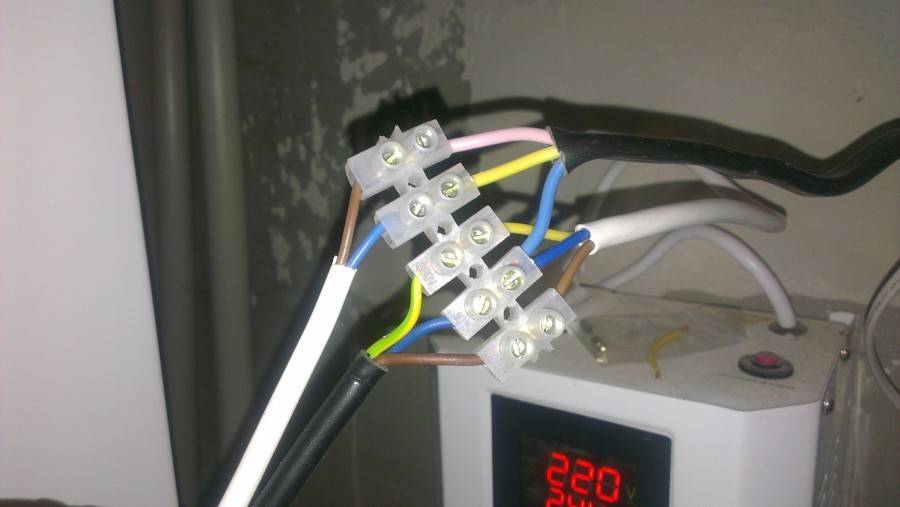

- клеммные колодки с пружинами и винтами.
Первый считается сложным, но надежным. Скрутка используется только для сопряжения жил, сделанных из одинакового материала. Этим способом нельзя соединять медь и алюминий.
При подаче тока скрутка расплавляется. Использование клемм — современный способ коммутации элементов электрической сети. Такие изделия упрощают монтаж, обеспечивают надежное соединение.
Подключение розеток, осветительных приборов
При подсоединении этих устройств нужно правильно совмещать жилы с клеммами. Перед включением сети и подачей электричества потребителям замеряют сопротивление изоляции каждой линии мегаомметром.
Заземление
Контур предотвращает поражение жителей дома током. Подключение бытовых приборов с заземлением регламентируется нормами ПУЭ. Кроме провода, контур включает УЗО, отвод на почву. Первое устанавливают в распределительный щит. Отвод делают из металлических уголков, вбитых в землю.
Монтаж счетчика на столбе
При монтаже счетчика электроэнергии на столбе следует руководствоваться «Правилами устройства электроустановок (ПУЭ)».
Требования к расчетным счетчикам
1.5.13. Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации. На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет.
Установка счетчиков и электропроводка к ним
1.5.27. Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Счетчики общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С. 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м. 1.5.30. В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т. п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).
Выбор вида электропроводки, выбор проводов и кабелей и способа их прокладки
2.1.47. В местах, где возможны механические повреждения электропроводки, открыто проложенные провода и кабели должны быть защищены от них своими защитными оболочками, а если такие оболочки отсутствуют или недостаточно стойки по отношению к механическим воздействиям, — трубами, коробами, ограждениями или применением скрытой электропроводки.
Технические мероприятия
Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

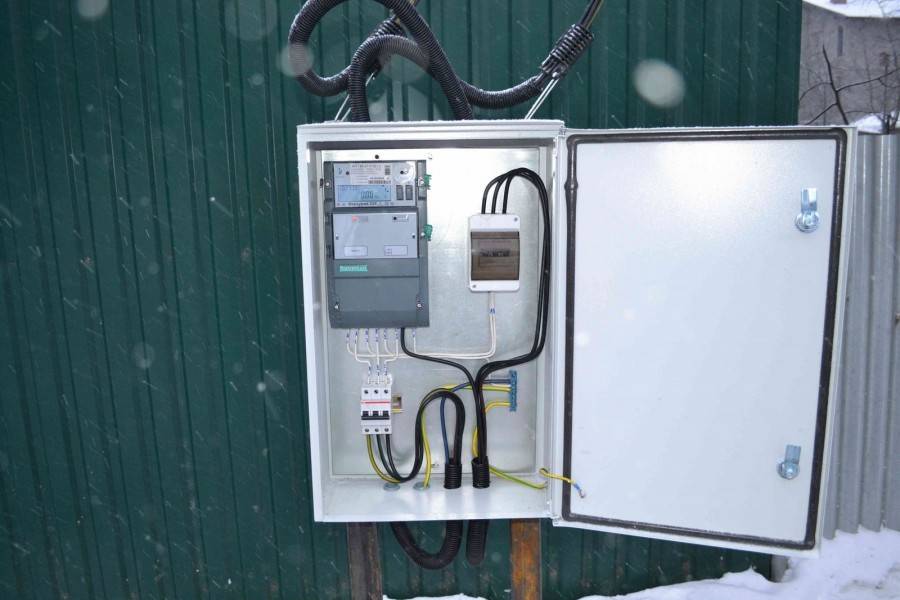

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:
Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.
Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:
В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

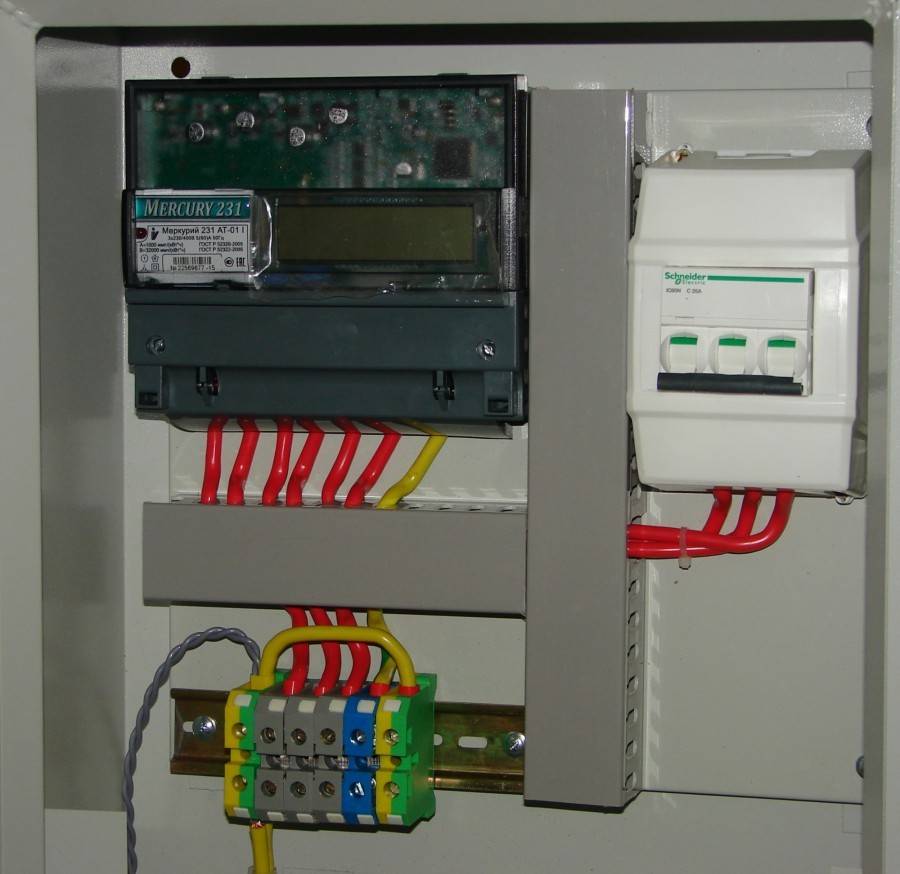

- Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
- Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
- В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
- Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
- Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
- Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.
При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.
Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!
В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.
Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.
Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:
Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
Счетчики на столбе
В большинстве случаев на столб устанавливают счетчики РиМ. Что из себя представляет данный счётчик:
Счетчик электроэнергии однофазный, активно/реактивный, многотарифный РиМ 189.1x
Счетчики электрической энергии однофазные статические РиМ 189.11, РиМ 189.12, РиМ 189.13, РиМ 189.14, РиМ 189.15, РиМ 189.16, РиМ 189.17, РиМ 189.18 многофункциональные приборы, предназначены для измерения активной и реактивной электрической энергии и мощности (активной, реактивной, полной) в однофазных двухпроводных электрических цепях переменного тока промышленной частоты. Счетчики имеют встроенный тарификатор со встроенными часами реального времени (ЧРВ), УКН (в зависимости от исполнения) и реализуют многотарифный учет активной электрической энергии.
Технические особенности прибора:
— размещение непосредственно на отводе ЛЭП к абоненту (защита от хищения);
— снятие показаний пультом;
— отключение потребителя дистанционно либо автоматически;
— высокая устойчивость к механическим, климатическим, а также электромагнитным воздействиям.
Основные характеристики прибора:
— ведение журнала включений/выключений;
— ведение журнала коррекций;
— ведение журнала параметров качества электроэнергии;
— передача результатов измерений по радиоканалу и по силовой сети.
Для того, чтобы снять показания с такого счётчика, нет необходимости заходить в дом, высылать уведомление потребителю, который также избавлен от ожидания наших специалистов. Сам потребитель проверяет его показания с помощью пульта (дистанционного дисплея), на котором всего одна кнопка.
Показатели считываются на расстоянии до 50 м. Показания до запятой вносится в платёжку.
Счётчик фиксирует и сохраняет не только количественные и качественные характеристики, но и возможные технические сбои в работе домашнего электрооборудования. Если максимальная потребляемая мощность превышена или произошло короткое замыкание, счётчик отключает подачу электроэнергии.
Специалисты отдела в свою очередь, фиксируют показания с «отдельно стоящих» счётчиков, не заведённых в систему АИИСКУЭ, с помощью мобильного терминала: он представляет собой ноутбук со специальным модемом. Подав радиосигнал на счётчик, они считывают с него информацию.
Случаи воровства также определяются быстро – по разнице суммарного показания дистанционных датчиков и узлового счётчика на подстанции.
Однофазный или трехфазный?
Если для нормальной жизни вашего загородного дома не требуется очень большое напряжение, можно ограничиться однофазным счетчиком. Он подключается достаточно просто, самое главное – не спутать клеммы. Поставить вы его можете и сами, а специалист только проверит, как вы это сделали, опломбирует счетчик и выдаст вам соответствующий акт.
С трехфазным счетчиком лучше не рисковать, если только вы — не профессиональный электрик. Проще всего вызвать мастера из любой лицензированной фирмы, занимающейся подобной деятельностью. Можно обратиться в ту же сетевую компанию, которая поставляет вам электроэнергию. При этом не забудьте проверить следующие документы:
- типовой договор;
- акт балансовой принадлежности;
- задание на выполнение услуг.
Правила установки
Обычно на столбах или на внешней стене дома счетчики электрической энергии размещают в частном секторе, в дачном поселке, на территории садовых товариществ. При таком расположении контролер имеет постоянный доступ к показателям, не зависит от того, есть ли кто-то в доме на момент его прихода.
Несмотря на то, что прибор учета данного плана рекомендуется устанавливать внутри помещений с невысокой влажностью и достаточно теплой температурой, практикуется и монтаж на улице, на стене или на опоре линии электропередач. Какие существуют правила для такой установки:
- От места установки до вводного модуля должно быть не менее 25 метров.
- Если счетчик висит на столбе над дорогой, расстояние от него до земли должно составлять не менее 6 метров, если над тротуаром — не менее 3 метров.
- Для установки предназначено специальное крепление, используется и наружная изоляция для защиты электросчетчика от воздействия внешних факторов.
- Счетчик устанавливается в специальную коробку (футляр) из металла или пластика.
Есть и дополнительные требования, обеспечивающие безопасность установленного прибора, точно с их соблюдением выполнить работу по монтажу может только квалифицированный, опытный специалист.
Опломбировка электросчетчика
Пускать напряжение в дом нельзя до тех пор, пока на ваш счетчик не поставят пломбу, которая подтверждает, чтобы не делали манипуляции с устройством после его введения в нагрузку. Поэтому после подключения обратитесь к поставщику электроэнергии с заявлением о том, что вы собираетесь начать пользоваться новым прибором учета. В заявлении отразите следующие моменты:
- Информация о потребителе энергии (владельце недвижимости);
- Дату монтажа учетного прибора;
- Просьбу о вводе устройства в эксплуатацию.
Опломбировка счетчика – платная. Если за нее платит поставщик электрической энергии, то он вправе установить пломбу самостоятельно или привлечь к этой работе сотрудников своей компании. Если установку пломбы оплачиваете вы – то решать, кто будет ее ставить, тоже можете вы.
После опломбировки вы вправе дать в цепь нагрузку. И на этом ваши труды по подключению и введению в эксплуатацию счетчика электроэнергии заканчиваются. Останется только проверять его работу каждый раз, когда подойдет к концу очередной межповерочный отрезок времени.
Схемы подключения однофазных счетчиков
При проектировании современных электросетей, во главу угла ставится безопасность. Поэтому перед счетчиком в обязательном порядке устанавливается коммутирующее устройство — рубильник или автомат защиты.
Один из вариантов подключения: счетчик в боксе, автомат — на улице, но под крышей… Мягко говоря, не лучшее решение. Автоматический выключатель, как и счетчик, должен быть защищен от пыли и атмосферных осадков
С вводным автоматом
В последние годы ставят двухполюсный автомат защиты. Это устройство защищает проводку и все другие устройства от перегрузки — автоматически отключит питание при превышении допустимой нагрузки. На него заводится провода, которые идут от столба (в однофазной сети их два — фаза и ноль), а уже от вводного автомата подаются на счетчик. Расстояние от автомата до счетчика — не более 10 метров (ПУЭ: 1.5.36).
Один из вариантов подключения однофазного счетчика
Дальше могут быть варианты. В принципе, со счетчика можно подавать электроэнергию непосредственно на потребителей. Тогда схема подключения однофазного счетчика будет выглядеть как на рисунке выше. С выхода счетчика фазный провод идет на автоматы, нейтраль заводится на шину, и дальше уже «раздача» идет с шины.
С автоматом и противопожарным УЗО
Но автомат защиты следит только за перегрузками, отключит питание при перегреве проводов или при коротком замыкании. На пробой изоляции, прикосновение человека к проводу под напряжением, автомат не реагирует. Для этого надо ставить УЗО (устройство защитного отключения). И пусть их рекомендуют ставить почти на каждую группу, кроме тех к которым подключается только освещение в комнатах (для уличного освещения или света в ванной УЗО необходимо). Для защиты всей проводки полностью, для предотвращения пожара, надо поставить общее УЗО.
Лучше, если подключение однофазного счетчика сделать по такой схеме — после счетчика установлено УЗО
Общие УЗО ставят после счетчика. Ток утечки берут большой — не менее 100 мА. Этот прибор называют еще противопожарным, так как он обесточит сеть при сильном токе утечки, который может вызвать искрение, а, следовательно, и пожар. На него заводится и ноль, и фаза — чтобы была возможность полностью обесточить сеть. С выхода УЗО фаза идет на автоматы и УЗО более низкого уровня, а нейтраль заводится на шину. И подается ноль уже с этой шины.
Какой счетчик электроэнергии лучше для частного дома
Для измерения расхода электроэнергии в нашей стране принято пользоваться специальным прибором, который называется «счетчик электроэнергии». Такие измерительные приборы устанавливаются везде, где производится легальное потребление электрической энергии – на предприятии, в квартире, в частном доме и т. д. Наличие такого счетчика позволяет владельцу:
- нет возможности снимать с него показания дистанционным путем;
- они всегда однотарифные;
- имеют некоторые погрешности учета потребления электрической энергии;
- практически никак не защищены от краж электроэнергии;
- не слишком удобны в установке;
- больше подходят для квартир и частных домов с низким электропотреблением.
27 Июл 2020 stopurist 94
Законность мероприятия
Обслуживающие компании могут заставить владельца дома смонтировать счетчик на улице. Фирмы обуславливают это возможностью беспрепятственного обслуживания устройства. Таким образом поставщик пытается бороться с воровством электроэнергии.
В данном случае возможно два варианта:
- Владелец отказывается. В данном случае компания обязана установить (или оставить) счетчик внутри помещения. Вне зависимости от ответа пользователя, фирма может установить независимое контролирующее устройство на столбе за свой счет. Так получится два счетчика — в доме расчетный, на улице — контрольный. Последний располагают на границе балансовой принадлежности — между пользователем и поставщиком.
- Владелец соглашается. В данном случае производится установка (или вынос из помещения) счетчика расхода электроэнергии. Владельцу дома предоставляется на подпись оригинал договора.
Оба варианта законны, если поставщик соблюдает правила. Уличный счетчик должен соответствовать пунктам 1.5.27 и 1.5.29 ПУЭ:
В СНТ пользователей часто заставляют согласиться на установку: показания считывают сотрудники фирмы, что защищает от воровства электроэнергии.
