Узлы крепления вентилируемых фасадов: особенности монтажа + Видео и Фото

Проектирование

В основные пункты проектирования входит:

  1. Получение технического задания от заказчика;
  2. Обработка полученных данных, составление графика проведения работ.
  3. Разработка эскизного проекта для заказчика с указанием узлов креплений, расположения кронштейнов, направляющих, далее – проведение окончательных расчетов по определению нагрузки на фундамент дома, расположение фасадных панелей, расчетные схемы узлов и их расположение со всеми привязками относительно осей дома.
  4. Составление сметной документации для расчета договорной цены;
  5. Передача всего пакета документов заказчику после подписания договора заказчиком и подрядчиком.

Чем отличается шпаклевка от штукатурки, описано по данной ссылке.

Это интересно: Секреты фасадного декора — разнообразие форм и материалов

Особенности панелей из стекла в частном доме

Еще не так давно стеклянные панели навесного типа оставались деталью систем фасада только в огромных офисных зданиях. Такой фасад выглядит дорого и не интересовал владельцев частных домов. Но все со временем изменяется, и достоянием для общественности стали даже те вещи, которые ранее были недоступны. В этом плане не стало исключением и остекление фасадов – количество навесных производственных панелей растет с каждым годом, технологии производства улучшаются с каждым днем, а стоимость снижается. Идеальное соединение эстетических качеств и высокой функциональности панелей из стекла тоже сыграло свою роль.

Отделка навесных узлов вентилируемого фасада стеклопанелями имеет определенные преимущества, которые определяются исходя из выбранного материала, а именно:

  1. Защита от воздействия ультрафиолетовых лучей.
  2. Высокая прочность при видимой хрупкости. Стеклопанели разных видов могут выдерживать различные нагрузки. Так, панели стекла класса А ударостойкие, панели класса Б защищают от взломов, а класс В – это стеклопанели, которые не пробить пулями. Также есть армированные, закаленные и даже ламинированные стеклопанели.
  3. Декоративность, которая придает зданию атмосферу сказочности, загадки и просто украшает. Поверхности стеклопанелей грунтуют и после окрашивают в любые оттенки, которые могут быть зеркальными, матовыми, прозрачными, а также на них наносят различные рисунки и узоры.
  4. Большой срок эксплуатации и простота использования.
  5. Высокая теплоизоляция и звукоизоляция.
  6. Создание в доме комфортных условий проживания. Такие фасады способны пропускать много света, но при тонировании стекол здание не буде перегреваться и вы не почувствуете перепадов температур.

Но было бы нечестно не отметить, что есть и недостатки:

  • Сложность проведения установки.
  • Высокая цена на панели, установочные работы и составления проекта фасада.

Стоимость установки стеклопанелей может быть равна до 20% от цены материала. Еще до 30% от суммы вы потратите на дополнительные элементы, которые требуются для облицовки , крепления нижнего ряда панелей, подшивки карниза и установки софитов. При покупке материала узнавайте о том, чтобы в наличии были дополнительные элементы и какая будет общая стоимость покупки.

Облицовка фасада одновременно является и защитной, и декоративной деталью. Системы крепления дат возможность создавать конструкции любой сложности. Самая простая – это фасад из стеклопанелей, которые сделаны из кристаллизированного стекла. Его монтируют на типичный стоечо-ригельный несущий каркас. Сам профиль может быть спрятан за стеклом или же остаться видимым. Помимо классического есть структурная и спайдерная система крепления. Фасад спайдерного или планарного вида – это конструкция с цельностеклянной оболочкой. Воплощение такой технологии в жизнь предполагает крепление по точкам при помощи крепежных элементов из легированной стали.

Структурный, или как его еще называют безрамный стеклофасад – это дорогостоящая и сложная фасадная система с точки зрения воплощения в техническом плане. Предполагается плотное соединение панелей, что придаст дополнительные функции элементов несущей конструкции. В таком фасаде из стекла не используют декоративные элементы, которые предназначены для маскировки элементов крепления. Они не должны ни в коем случае выступать наружу. Такая конструкция будет создавать впечатление монолитности.

Клинкер без затирки

Клинкер без затирки шва, с помощью своего конструктива и несомненно планки которая монтируется с торца клинкера. позволяет выполнить работы по монтажу клинкера механическим креплением (без химического состава)

Технология установки на планку из оцинкованной стали с полимерным покрытием, пришла к нам с методики установки натурального камня. Только если в натуральных породах камня приходится делать пропил торца, чтобы надёжно установить подсистему, то в клинкере эта задача решается за счёт специальной рядной и стартовой планки.

Мы решили выделить ключевые моменты в стоимости подсистемы под клинкер без затирки и пришли к заключению, что стоимость зависит от факторов не только стоимости элементов крепления, но и самого основания фасада.

Предлагаем детально рассмотреть таблицу цен:

Калькулятор стоимости фасада из клинкерной плитки:

№ П/ПНаименование Ед. изм.Количество на 1 кв.м.Стоимость единицы руб.Стоимость 1 кв.м руб.
Несущая система с полимерным покрытием в перекрытия
1КН1ЦП-200 Кронштейн +полимершт2,258,00 руб.127,60 ₽
3Т4 45 Паронитшт2,23,91 руб.8,60 ₽
4ПВ1ЦП-3000 Профиль вертикальный Т-образный  80 Д-3000шт.0,10450,00 руб.45,00 ₽
5ПУ3ЦП-3000 Профиль угловой Г-образный   Д-3000шт.0,03280,00 руб.8,40 ₽
4ПВ5.1 кЦП-3300 Профиль вертик межэтажный С-образный (для керамогранита) 9х60х70х60х9 Д-3300+полимершт.0,58775,50 руб.449,79 ₽
4ПС кЦП Профиль стыковочный (для клинкера) 9х27х66х27х9 L=300+полимершт.1,287,00 руб.104,40 ₽
6ПРК Полка рядная под клинкер, Д=1200 мм, t=1,2mm, нерж. стальп.м.3,16237,93 руб.751,86 ₽
7ПСК Полка стартовая под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28222,48 руб.62,29 ₽
8ПФК Полка финишная под камень, Д=1200 мм, t=1,2mm, нерж. стальп.м.0,28166,95 руб.46,75 ₽
Расчёт подсистемы клинкера (м2)Итого стоимость подсистемы1 654,69 руб.

Типы популярных фасадных панелей

  1. Керамогранитные плиты – применяются на больших фасадах, цоколях и входных группах. Применяются с утеплителем или без него. Крепятся на металлический каркас при помощи специальных кляммеров. Служат до 60 лет, не выцветают. Эти плиты тяжелее других отделочных материалов, поэтому на высотных зданиях монтируются на усиленную подсистему. Ее параметры можно рассчитать с помощью специального калькулятора.
  2. Композитные панели – представляют собой алюминиевые кассеты, которые вырезают и загибают из листа композитного материала. Стандартные размеры листа различны для каждой толщины. Так для листа толщиной 3мм – 1,5*4м, для листа толщиной 4мм- 1,25*2,5. Обладают небольшим весом порядка 7кг на 1м2, гибкостью и разнообразием вариантов расцветки. Такие навесные панели обеспечивают защиту стен от агрессивных природных воздействий. В основном применяются на промышленных зданиях, торговых центрах, и в качестве отделочного материала жилых домов.
  3. Фиброцементные плиты – отличаются особой прочностью и долговечностью. Изготавливаются в различных цветах.
  4. Натуральный камень – применяется для отделки цоколя зданий, или же в качестве облицовочного материала крупных, муниципальных зданий. В отличии от керамогранита такой материал тверд и более устойчив к ударам.

Критерии выбора элементов вентилируемого фасада

При выборе комплектующих для создания такого фасада, необходимо учитывать различные нюансы, соблюдение которых позволит приобрести оптимальные варианты.

Первое, на что хотелось бы обратить внимание – это теплоизолирующая часть (утеплитель). В жилых частных домах чаще всего используют минвату

Она монтируется на клей или систему пластиковых дюбелей (либо на оба типа креплений, что дает гарантию более длительной эксплуатации).

Толщина изоляции зависит от температурных условий в регионе. Минимальный порог толщины – 10 см.

Для северных регионов рекомендовано укладывать два слоя термоизоляции: один около 5 см, в котором используется минеральная вата меньшей плотностью, и второй до 8 см, с повышенной плотностью.

В некоторых случаях используют специальную пленку для покрытия изоляции, однако это требуется только в тех случаях, когда используется минвата пониженной плотности.

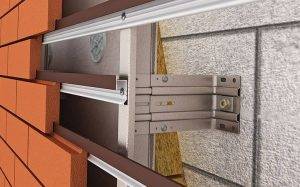

Каркас в разрезе, видны все составляющие части

Вторая неотъемлемая часть такого фасада – это сам зазор с вентиляцией

Важно корректно отмерить ширину такого зазора. Этим должны заниматься опытные проектировщики с учетом таких факторов, как температура воздуха и материалы здания (влияющие на коэффициент теплообмена)

Чаще всего расстояние будет составлять от двух до пяти сантиметров: этого более чем достаточно, чтобы воздух циркулировал правильно, а влага не накапливалась.

Облицовка, самая “декоративная” часть фасада, может быть выполнена из камня или керамогранита, различных видов плитки, кирпича, панелей из стекла и т.д.

Ассортимент очень широк, и запутаться неопытному покупателю несложно. Лучше завериться рекомендациями дизайнера, который составлял проект оформления фасада. Вам останется только выбрать цвет и текстуру из предложенных вариантов.

Фасад из профлиста: критерии выбора материалов

Популярность этого материала при строительстве заборов, кровли, облицовке фасадов обусловлена эстетичностью, доступной стоимостью и высоким качеством. В данной статье рассказано, как обшить фасад дома профлистом, по каким критериям подбирать материал, какие нужны инструменты и пр.

Главными критериями при выборе профнастила являются:

  • Маркировка;
  • Цвет изделия;
  • Высота профиля.

Фасад гаражного бокса из профлиста

Для каждой области применяется своя маркировка профлиста. Отделка фасада дома профлистом осуществляется стройматериалами категории С8, 10, 20, 21, толщиной не менее 0,5 мм. Длина листов подбирается под заказ и варьируется от 8 до 12 м. Для обшивки наружных стен дома нужно покупать оцинкованный профлист, который обладает повышенной прочностью и стойкостью к ультрафиолету и механическому воздействию. Различают такие виды покрытий, как:

  • Полиэстр;
  • Пластизол;
  • Полиэстр матовый;
  • Органическое покрытие GraniteHDX.

Для монтажа вентилируемых фасадов используют листы маркировки С20 и 21. Они рассчитаны на большие нагрузки. Следующий параметр, который учитывается при выборе профлистов — это ширина желобков. Функция желобков состоит в удалении лишней влаги.

Схема вентиляционной конструкции

Конструктивно структура вентфасада представляет собой систему наборных элементов («сэндвич»), которые монтируются на стене в определенной последовательности. Но в любом случае между панелями вентиляционной облицовки обязательно должен быть зазор – так будет намного легче регулировать расстояние между стеной и отделкой, устраняя мелкие недочеты.

О технологии штукатурки стен машинным способом, прочтете тут.

В роли «мелких недочетов» могут выступать неровности стены, не очень качественно нанесенная штукатурка, из-за чего возникает перепад уровня высот на поверхности. А фасадные панели очень хорошо скрывают эту разницу.

Модель вентилируемого фасада.

Если говорить в общих чертах, то систему вентфасада крепят следующим образом:

  • размечается поверхность для крепления;
  • фиксируются сами кронштейны-держатели и направляющие элементы;
  • затем укладывается слой теплоизоляции и ветрозащитный мембранный слой;
  • после закрепления этих слоев крепится каркас для облицовки и последним этапом – фасадные панели.

Как устанавливается обрешетка под профнастил можно узнать в этом материале.

С чего начинается отделка фасада

Монтаж навесных вентилируемых фасадов производится в несколько этапов. Самый первый и один из главных – проектирование отделки всего дома. Для этого здание обмеривают и создают подробный чертеж с планом облицовки. На чертеже указываются места распределения кронштейнов, а также каждого направляющего профиля. Даже незначительное нарушение в расчетах может привести к демонтажу всей конструкции и масштабной переделке.

В облицовочном плане также подробно указываются места установки откосов и отливов, глубина их установки и особенность конфигурации. Дело в том, что эти облицовочные элементы могут крепиться различными способами. Если здание имеет сложную конструкцию, выступы, балконы, башни, это тоже указывается в чертеже и соответствующе рассчитывается.

Крепление навесных панелей к каркасу

Керамогранит крепится к фасаду с помощью кляммеров, алюмокомпозитные панели крепятся на салазки – это специальные крепежные элементы. Кляммеры крепят на каркасе заклепками, а затем на них монтируется керамогранитная плита. В инструкции, которая поставляется в комплекте с отделочными панелями, есть вся необходимая информация, помогающая осуществить качественный монтаж. Шурупы, с помощью которых производится крепление панелей, подбираются в зависимости от материала, из которого сделан каркас. Для металлического каркаса применяют саморезы по металлу, а для деревянного по дереву. Но для крепления винилового сайдинга лучше применить шурупы с пресс-шайбой. Это обеспечит надежность фасадной конструкции.

Как правило, суть сборки подсистемы для всех видов облицовочного материала одинакова, различаются лишь элементы крепления, кляммеры, салазки или профили которые применяют для крепления. Далее, рассмотрим монтаж керамогранита, так как он является одним из самых распространенных отделочных материалов.

Конструкция вентилируемого фасада

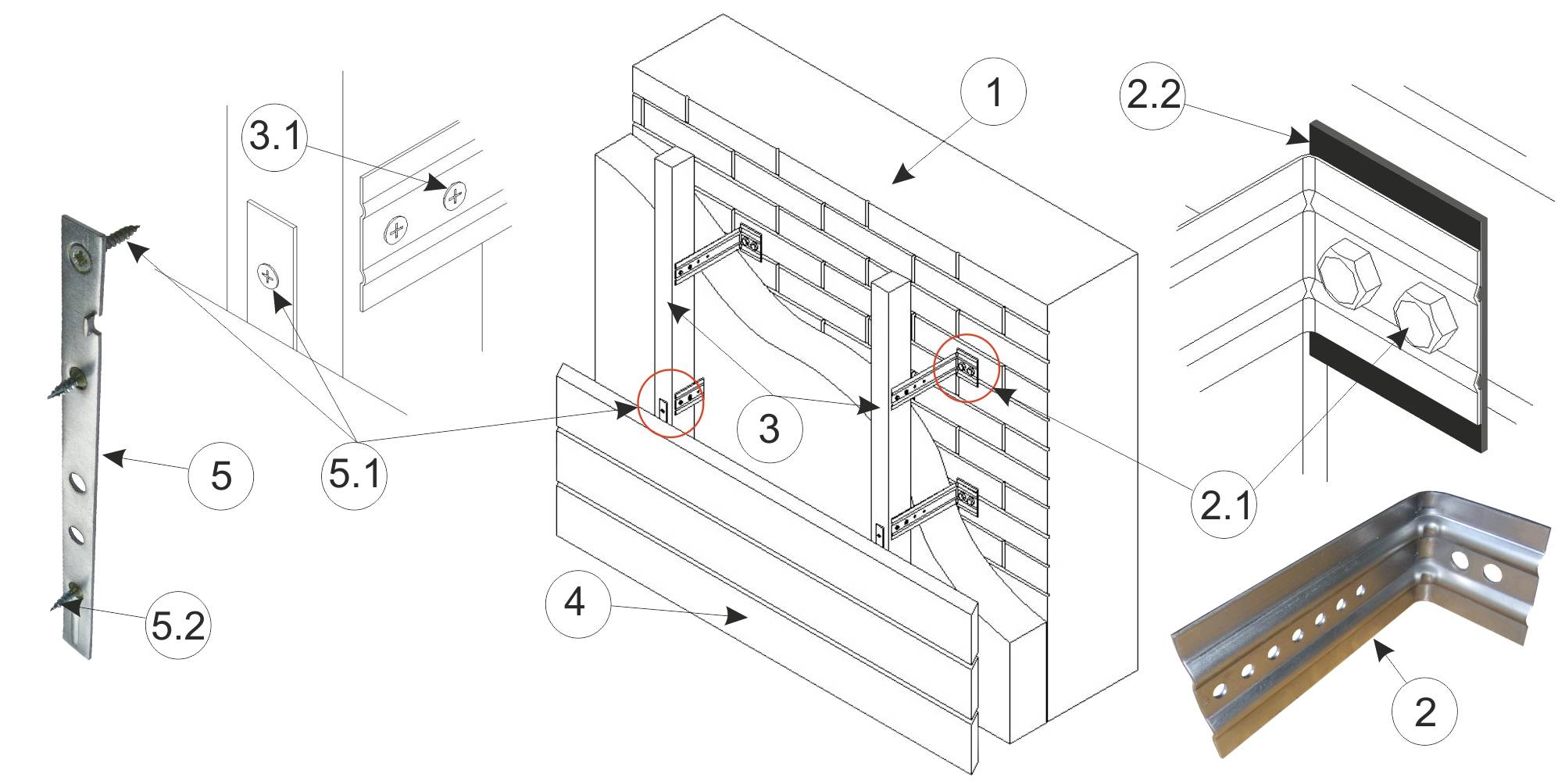

Основные составляющие систем вентилируемых фасадов:

  1. усиленные крепёжные кронштейны;
  2. горизонтальные Г-образные крепёжные профили;
  3. вертикальные шляпные и Z-образные крепёжные профили из оцинкованного металла;
  4. метизы;
  5. теплоизоляция фасада;
  6. фасадные кассеты.

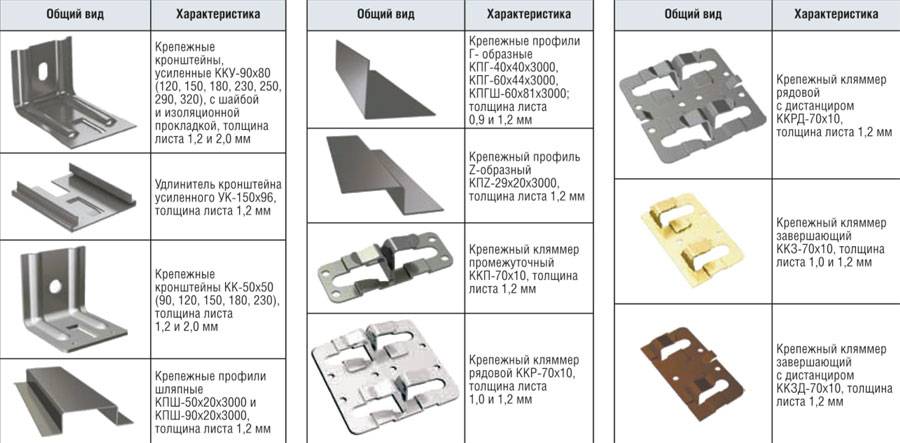

Размеры монтажных элементовКрепежные элементы для вентилируемых фасадовОсновной вертикальный профиль для вентфасада (КПШ 90х20)

Для крепления системы к стене используются усиленные крепёжные кронштейны для вентилируемых фасадов (ККУ). Размер их консоли от 90 до 230 мм. Шаг горизонтальных профилей и кронштейнов указывается в проектной документации.

Шляпные крепёжные профили КПШ-90х20х3000 предназначены для установки по вертикальным стыкам кассет фасада, между которыми монтируют промежуточные профили КПШ-50х20х3000. Узлы примыканий выполняю с использованием Z-образных крепёжных профилей КПZ-29х20х3000.

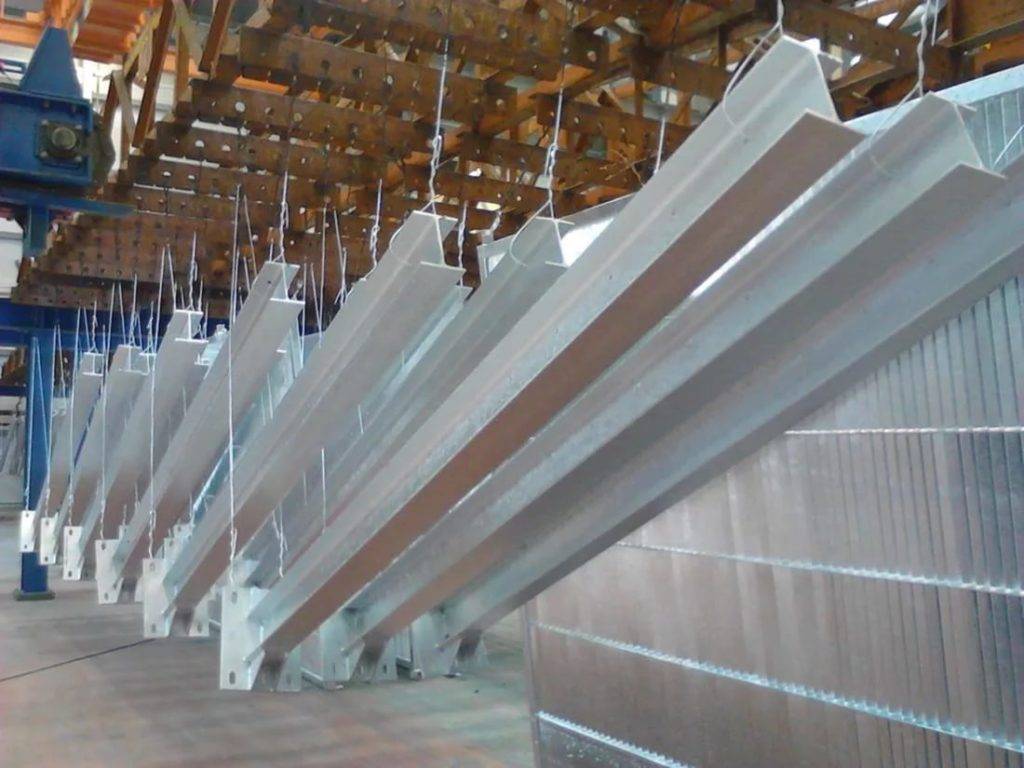

Профили для вентилируемых фасадов имеют как стандартную (3 м), так и нестандартную длину, определяемую проектом.

Для крепления элементов несущего каркаса используются самонарезающие винты, заклёпки или болтовые соединения.

Крепежный Z-образный профиль КПZ 29х20х3000

Система утепляется в один или два слоя минватой либо стекловатой. Однослойное утепление или наружный слой двухслойного материала выполняют из плиты минваты (плотность от 80 кг/кубометр).

Внутренний второй слой выполняют из плит минваты или стекловаты (плотность от 30 кг/кубометр). При этом, чем больше слоев материала и выше его плотность, – тем дороже цена фасадного утеплителя.

Для защиты от ветра и влаги утеплитель покрывают паропроницаемой мембраной. Изготовление металлических фасадных кассет со скрытым или открытым способом крепления выполняется по проектным размерам.

Покрытия кронштейнов: анодирование, покраска, грунтовка

Для улучшения характеристик металла, из которого изготовлен кронштейн, изделие подвергают дополнительной обработке. Стальные кронштейн покрывают слоем цинка. Алюминиевые кронштейны еще на заводе подвергают закаливанию. Но иногда этих мер бывает недостаточно, чтобы применить в высоко агрессивных средах. Поэтому кронштейны дополнительно окрашивают или анодируют.

Анодирование алюминиевого кронштейна

Анодирование кронштейна заключается в том, что профиля погружают в специальный электро- гальванические ванны. При воздействии с этой средой, алюминий становится намного более устойчив к воздействию различных сред: воды, соли и т.д.

Оправдано анодирование алюминиевого кронштейна только при применении данного металла в приморских районах: в Сочи, Анапе, Крыму и т.д. Содержание солей в атмосфере пагубно влияет на металлы. Не страшна соль только нержавеющим металлам. А алюминий необходимо анодировать, чтобы применять в этих районах. К слову, оцинкованные кронштейны, даже крашенные, даже на два слоя крашенные, применять нельзя в высоко агрессивных средах. Не безопасно это.

Необходимость анодирования кронштейна из сплава алюминия АД-31

Для чистоты подачи информации, важно сказать, сейчас есть два сплава алюминия, разрешенных к применению в системе вентилируемого фасада: 6060 (или 6063) и АД-31. Сплав 6060 разрешен уже десятки лет. А сплав АД 31 с 2014 года

Некоторые даже нашли бы скрытый смысл в аббревиатуре названия этого сплава.. Но мы с вами не настолько впечатлительные, просто обратимся к фактам

А сплав АД 31 с 2014 года. Некоторые даже нашли бы скрытый смысл в аббревиатуре названия этого сплава.. Но мы с вами не настолько впечатлительные, просто обратимся к фактам.

Такой металл через несколько лет желтеет, а еще через несколько лет гниет, к сожалению. Независимые экспертные лаборатории, например МИСИС г. Москва, проводили исследование этого сплава и сравнение его с привычным сплавом 6060. Вывод неутешительный, сплав АД-31 применять без дополнительного покрытия нельзя! Его надо либо анодировать, либо красить. При этом ограничений использования сплава 6063 не найдено.

Срок службы 6060- 50 лет в средне агрессивных средах, а АД-31 – 15 лет, с учетом покрытия.

Виды конструкций

Схема установки простого каркаса

Главное технологическое различие одной системы от другой – это направление и положение направляющих профилей. В большинстве случаев, положение задается исходя из размеров и особенностей облицовочного материала. Возможно вертикальное, горизонтальное или перекрестный способ с образованием ячеек.

Крепление вентилируемого фасада может выполняться разными методами, но в большинстве случаев, принято использовать следующие два способа:

  • монтаж фасадных кронштейнов к стене и фасаду здания – самый распространенный способ крепления подсистемы, обладающих надежным сцепление с поверхностью и простотой обустройства. Рекомендуется применять в том случае, если надежность несущих стен не вызывает опасений и проверена специалистами. Шаг между кронштейнами напрямую зависит от используемых фасадных панелей;
  • монтаж к межэтажным перекрытиям – данный способ применяется, если предыдущий вариант не подходит в силу конструктивных особенностей. Как правило, это рыхлость и хрупкость несущих стен. Для крепления подсистемы используют усиленные кронштейны с большей толщиной металла, которые монтируются на перекрытиях и балках здания.

Крепеж элементов отделки и облицовочных панелей, в свою очередь, также зависит от типа материала облицовки.

Кляммер

По виду крепежных элементов, подсистемы для вентилируемого фасада бывают со следующим способом навеса облицовочных панелей:

  1. Открытый кляммерный способ – применяется для монтажа плит из керамогранита. Кляммер представляет собой пластину с выгнутым зажимами, которые надежно держат керамогранитную плиту. Изготавливаются из нержавеющей или оцинкованной стали. После монтажа открытые части обрабатываются порошковым способом, в цвет фасадного керамогранита.
  2. Скрытый кляммерный способ – в отличие от предыдущего вида, зажим вставляется в торец фасадной плиты. Более дорогой метод крепежа, так как требует дополнительных затрат на торцевые пропилы.

Монтаж крепежной планкой – используется для крепления керамогранита и природного камня. Для фиксации планки, в плитах пропиливают торцевые пазы, которые обрабатываются силиконовым герметиком. За счет большого количества брака в процессе подготовки плит, данный метод применяется довольно редко и только если другие крепежные способы осуществить не удалось.
Крепление на крючки – применяется для установки металлокассет. Крючок располагается в металлической профиле и надежно удерживает облицовочную плиту.

Основные составные элементы подсистемы

Заклепочный способ – используются для монтажа фиброцементных, композитных, оцинкованных и других типов плит. Для этого в направляющих и отделочных плитах сверлятся отверстия, после чего плотно закрепляется заклепкой. Несмотря на простоту монтажа, данный способ немного портит внешний вид фасада большим количеством заклепок.
Анкерный способ – самый сложный и затратный вариант установки вентилируемого фасада, так как требует специального оборудования, для просверливания конусных отверстий под анкеры. За счет крепления с обратной стороны плиты, обеспечивает наиболее качественный и презентабельный вид фасада.
