Особенности устройства дымохода в бане для дровяной печи

Дополнительно: обработка дерева пропитками

Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню.

И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).

ВАЖНО! Один раз пропитать дерево и забыть не получится. Пропитки возобновляют после проверки: если щепка подхватывает пламя от спички, то пора обновлять

Средняя периодичность — один раз в два года.

Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов

Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.)

***

Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.

Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.

Безопасное размещение и подключение электрической печи

Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.

Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО

Это отличная защита от короткого замыкания при перепадах напряжения в сети

Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.

Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».

Материалы для изготовления

Самыми популярными материалами для дымохода дровяной печи в бане являются кирпичи и металл.

Кирпичные сооружения

Это самый распространенный и в то же время трудоемкий вариант исполнения дымохода для печи в бане. Сооружение получается прочным, долговечным и обладает высокими теплоизоляционными свойствами. Баня с кирпичным дымоходом наиболее всего защищена от возникновения пожаров. Единственным минусом кирпичной системы является ее шероховатая внутренняя поверхность, за счет чего возникает необходимость в ее частой чистке.

Банный дымоход из металла

Металлическую конструкцию проще установить на дровяную печь и вывести ее из помещения. Минусом труб из металла является необходимость создания качественной теплоизоляции и образование на внутренних стенках конденсата.

При устройстве металлического дымохода следует учитывать следующие нюансы выбора материала:

  1. Сечение труб выбирается с учетом мощности дровяной печи. Для бани обычно выбирается изделие с внутренним диаметром в 15–20 см. Труба с маленьким диаметром не будет в состоянии создать для отвода дыма тягу, а большое сечение не будет задерживать в печи тепло.
  2. Чтобы конструкция прослужила длительное время, металлическая труба должна иметь толщину не менее 1 мм.
  3. Высота общей системы из металла зависит от расположения трубы на крыше. Расположенный в середине ската дымоход необходимо поднять примерно на полтора метра над уровнем конька. В любом случае общая высота конструкции не должна быть менее пяти метров. От этого параметра зависит качество тяги.
  4. Устройство гидроизоляции производится с помощью специального резинового уплотнителя, который надевается на трубу, и клея герметика.
  5. При монтаже банного дымоходной конструкции понадобятся два металлических листа. В них вырезаются отверстия по диаметру равными диаметру трубы. Листы будут закрепляться на полу чердака и потолке бани.
  6. При устройстве дымохода необходимо воспользоваться жаростойким материалом. Он монтируется вокруг трубы на чердачном перекрытии и защищает легко воспламеняющиеся материалы от возгорания.
  7. При установлении в конструкцию бака для воды, емкость приваривается к дымоходной трубе и работает по «самоварной» системе.

Порядок сборки

До начала сборки дымохода необходимо составить подробный проект, в соответствии с которым закупить и доставить все необходимые элементы и инструменты: переходники, отводы, трубы, герметик и т.п. С труб заранее удаляется защитное покрытие, наклейки и этикетки.

Далее, производится разметка вертикали. Ось сэндвич-дымохода прокладывается от выходного отверстия печи до предполагаемого места прохода сквозь кровлю и потолок

Важно, чтобы стропила и балки перекрытий не оказались на пути прохождения трубы. Оптимальный вариант, когда перекрытия устанавливаются уже после завершения монтажа дымохода

Сборка начинается снизу, от раструба банной печи. Место стыка со следующей трубой не должно располагаться в плоскости потолочного перекрытия. Сообразно выбранной схемы, следующая труба устанавливается над первой и легкими ударами киянки плотно на нее насаживается.

Если проект предусматривает монтаж ревизии (дополнительный элемент конструкции, позволяющий проводить осмотр внутренней части трубопровода и его очистку от сажи), ее устанавливают до чердака. На чердаке, помимо труб дымохода, не допускается установка никаких элементов.

Для герметизации стыков должен применяться специальный герметик, рассчитанный на эксплуатацию при температурах свыше 1000°С. Порядок нанесения для разных элементов сэндвич-дымохода таков:

  • Внутренние трубы сэндвича. Состав наносится на внешнюю часть верхнего модуля.
  • Наружные трубы. Герметиком покрывается внутренняя поверхность соединяемых элементов.
  • Переход с простой одностенной трубы на сэндвич. Обрабатывается участок стыка по окружности.

Рекомендуем ознакомиться: Кожух оцинкованный для изоляции и защиты труб от повреждений

После нанесения герметика стыки дополнительно скрепляются посредством обжимных хомутов соответствующего диаметра.

Альтернативный вариант прохождения дымохода – монтаж вдоль внешней стены бани. Такой способ монтажа считается более пожаробезопасным и легким в исполнении, поскольку проход придется делать только в одном месте – сквозь стену на уровне топки. Кроме того, такой дымоход будет проще очищать от сажи, поскольку ревизия устанавливается на внешнем участке.

Сэндвич конструкции сравнительно легкие, поэтому строить специальный фундамент для наружного дымохода нет необходимости. Достаточно установить опорную металлическую консоль и через каждый метр длины производить крепление к стене. Минимальное расстояние до стены при этом составляет 15 см.

Стальные дымоходы одностенные

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

легкий монтаж;
отсутствие необходимости сооружения отдельного фундамента;
приемлемая стоимость;
возможность замены любых элементов системы дымоотведения;
простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур

Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм

Таблица. Марки стали для дымоходов

МаркаАналогХарактеристики
AISI 310S, AISI 31020Х23Н18, 10Х23Н18Большое содержание хрома и никеля. Выдерживает температуру до 1050 градусов. Пластична. Сварные швы требуют зачистки от окалины и пассивирования.
AISI 316Ti03Х17Н14М3, 10Х17Н13М2ТУниверсальная нержавеющая сталь с содержанием титана, хрома, никеля и молибдена. Температура плавления 1400 градусов. Рекомендуемая температура эксплуатации – 450 — 850°С.

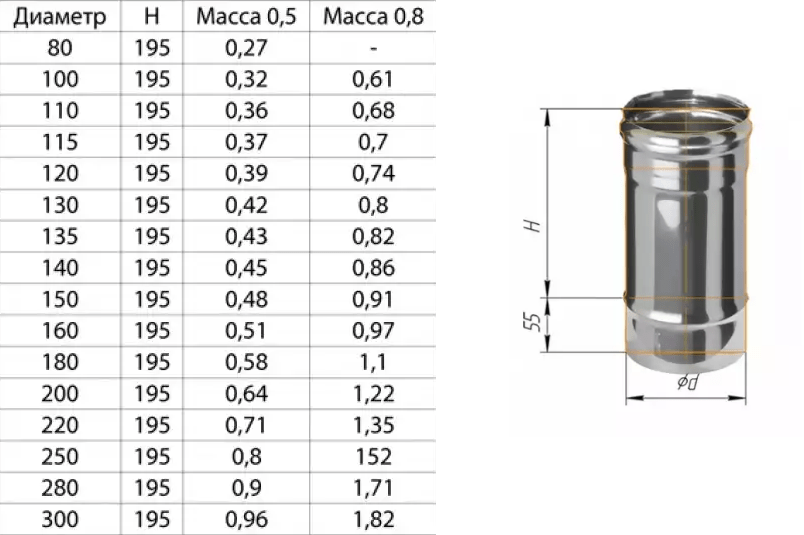

Диаметры стальных дымоходов: от 80 до 300 м.

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымохода
Назначение, описание

Переход

Применяется при необходимости изменения диаметра дымохода

Адаптер ММ

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)

Адаптер ПП

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»

Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами

Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003

Шибер поворотный (заслонка)

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов

Устанавливается аналогично трубе дымохода до потолочной разделки

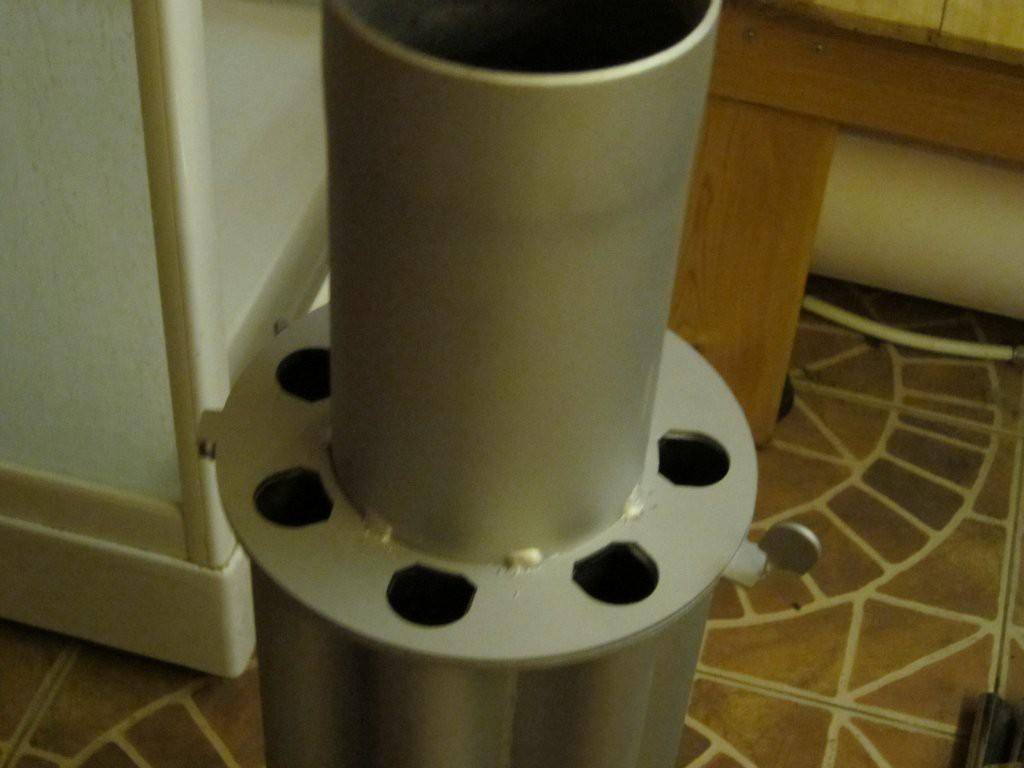

Дымоход-конвектор

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи.
Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней

Колено, 90 градусов

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»

Колено, 135 градусов

Аналогично колену с углом 90 градусов

Тройник 90 градусов

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри

Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника

Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника

Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника

Грибок

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли

Экономайзер для печи

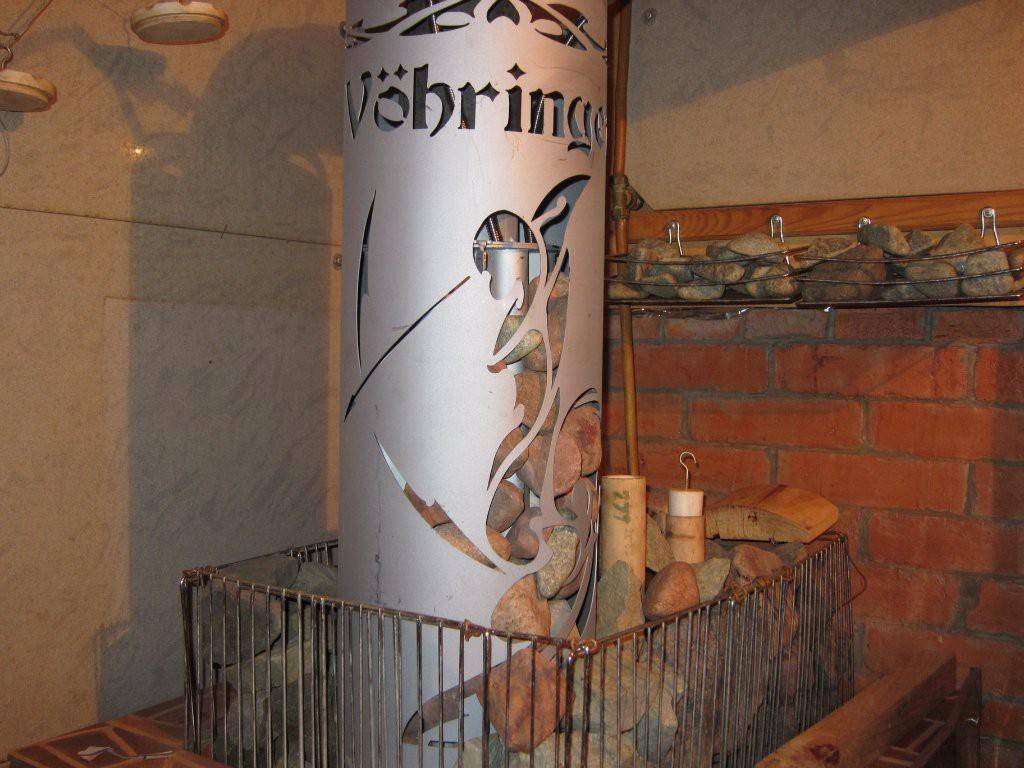

Декоративный кожух на экономайзер

Дымоход-конвектор в конструкции дымохода банной печи

Из чего состоит дымоход?

Перед тем, как приступить к монтажу дымохода для бани давайте разберемся, из чего же состоит эта конструкция, и каковы принципы его работы.

По месту расположения дымоходные системы можно разделить на внутренние и наружные.

Внутренняя дымовая труба устанавливается очень легко, однако близость горячей поверхности такой трубы с деревянными элементами бани серьезно повышает уровень пожарной опасности.

Внешняя дымовая труба быстрее теряет тепло, что может отрицательно сказаться на уровне тяги в банной печи. Вы будете добавлять дополнительное топливо в печь, для создания в бане нормальной температуры.

Таким образом и тот и другой вариант установки имеет свои недостатки, но все они могут быть компенсированы надежной изоляцией дымовой трубы. Но создание внутренней системы дымохода, с точки зрения технологии, гораздо проще.

Материал, используемые для строительства дымохода для бани

Существует три основных метода строительства внутреннего дымохода из различных материалов:

  1. Металлические трубы. Этот материал довольно доступен, но обладает очень большой теплопередачей. Вследствие этого ему требуется очень хорошая теплоизоляция. Не один и не два пожара возникли из-за прогорания трубы.
  2. Керамические трубы. Наиболее разумным вариантом будет использование асбестоцементной трубы. Асбестоцемент обладает отличными теплоизолирующими свойствами и строительство из него дымоходов не потребует множества дополнительных работ.
  3. Трубы из кирпичной кладки. Это традиционный метод строительства для русских печей. Кирпич медленно набирает тепло и медленно его отдает – это разумный выбор.

Материал для дымохода в бане


Кирпичный дымоход

Как уже говорилось, раньше кирпич был основным материалом в изготовлении дымоходов. Преимуществом возведения кирпичного дымового канала всегда была дешевизна материала. Строительство было самым экономичным и малозатратным. Песок и глина, вода и кирпич то, что всегда было в пределах доступности. К сожалению, в данное время поиск специалиста печных дел сопряжено с определенными трудностями. А в кирпичном дымоходе качественная эксплуатация напрямую зависит от профессионализма печника. Поэтому цена на услуги квалифицированного специалиста выросла в разы. Прямоугольное сечение способствует созданию местных завихрений в дымовом канале и влечет его засорение. Прочищать нужно как минимум раз в полгода. Однако, если дымоход из кирпича сложен правильно, то это гарантия, что он прослужит много лет. Но не всегда кирпичный дымоход целесообразен для монтажа в бане. Прежде всего, из финансовых затрат на его установку.

Стальной дымоход

Время использования кирпича, как единственного материала для дымовых каналов прошло. Альтернативным решением стал металл. Применение термостойкой нержавеющей стали в обустройстве дымовых каналов для бани стало прорывом в технологии дымоотвода. Широкую популярность приобрели двухтрубные конструкции. Они представляют собой две трубы разного диаметра с не горючим утеплителем между ними. Утеплитель сохраняет дымоход от излишнего образования конденсата и его влияния на трубу. Такие конструкции получили название сэндвич. Как правило, наружная труба изготавливается либо из нержавейки, либо из оцинковки. Оцинкованная сталь – это больше бюджетный вариант, не влияющий на эксплуатационные характеристики. Внутренняя труба изготавливается только из термостойкой нержавеющей стали толщиной 1 мм и более

При выборе трубы обратите на этот параметр особое внимание. Теплоизолятор на основе базальтовых пород, выдерживающий высокие температуры

Такие дымовые каналы имеют цилиндрическую форму, что определяет меньшую подверженность загрязнению.

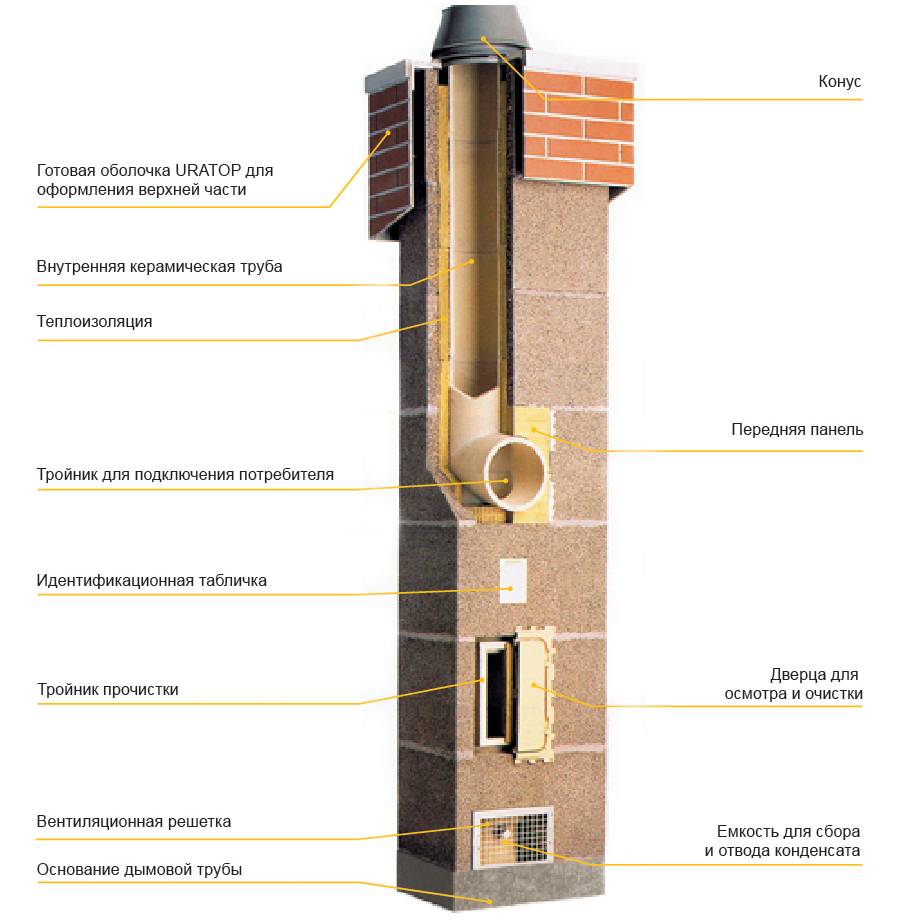

Керамический дымоход для бани

Новый материал, совсем недавно появившийся на рынке печного оборудования – это керамические шамотные трубы. Они вобрали в себя все достоинства стальных конструкций. При этом им присуща надежность и продолжительный срок службы кирпичных дымовых каналов. В своем составе они имеют внутреннюю шамотную трубу, теплоизоляционный слой из базальтовых пород и наружный кожух из нержавеющей стали или легкого пенобетона. Цена такой трубы намного выше, чем стального дымохода, но благодаря продолжительному сроку эксплуатации, стоимость с лихвой окупается. Этот материал составляет конкуренцию кирпичным конструкциям по надежности, долговечности и пожаробезопасности. Принципиально, это такая же труба, собрать ее так же просто, как и стальные сэндвичи. Хотя в некоторых случаях исполнения под нее требуется усиление фундамента. Есть специальные элементы для сбора труб в законченную конструкцию. При приобретении набора дымового канала из керамических труб для вашего конкретного случая все эти элементы и материалы входят в комплект поставки. Стоимость керамических дымоходов примерно на порядок выше стальных сэндвичей.

Стеклянный дымоход

Идеальным вариантом дымоходных систем является дымовой канал из стекла. Этот материал обладает колоссальными преимуществами: абсолютное отсутствие коррозии, влагоустойчивость невысокая тепловая инертность. Но стоимость таких дымоходов очень высока, а если прибавить огромные затраты на установку, то такой материал просто не нашел распространения из-за огромной цены. Хотя некоторые оптимисты утверждают, что за стеклянными дымоходами, будущее и придет время, когда все дымовые каналы будут изготавливаться из стекла.

Отдельно хочется остановиться на дымоходах из асбестовых труб. Это материал, который нельзя применять для возведения дымоходов. Он канцерогенен и пожароопасен. Асбестоцементный дымовой канал может стать причиной пожара в вашей бане.

Подводя итог сказанному, можно прийти к выводу:

·         Дымоход из кирпича, трудоемкий монтаж, требующий определенной квалификации исполнителей.

·         Стальной дымовой канал из труб – не дорогой, но непродолжительный срок службы.

·         Дымоход из керамических труб долговечен, но стоимость гораздо выше, чем у стальных дымоходных конструкций.

·         Стеклянный дымоход практически не имеет недостатков, но цена материала и стоимость монтажа дорогостоящий. Не получил распространения.

·         Дымоходные каналы из асбестоцемента строить нельзя.

Виды дымоходов

Приставной дымоход

Теперь немного о другом. Какого вида бывают дымоходы? Выбирать особо не из чего. Здесь всё просто: Самый распространённый и популярный у нас внутренний дымоход (так называемый насадной). Называется так, потому что проходит внутри помещения и насаживается на выходной патрубок банной печи. Более подробно об этом можно почитать здесь.

Второй вариант – внешний дымоход для бани. Его ещё называют приставным, так как он монтируется (приставляется) возле стены здания и выводится наружу через отверстие в стенке. В этом случае не надо «дырявить» крышу и потолок. Что значительно упрощает монтаж. Внутренняя эстетика помещения выглядит намного привлекательнее, пожарная безопасность бани при этом «на высоте». Однако, здесь сильно теряется тяга, происходит большое отложение сажи на горизонтальном участке трубы и парная нагревается значительно медленнее из-за отсутствия особо горячего элемента печи.

Внутренний дымоход, как правило, не имеет изгибов и пологих участков (если не делается кирпичная кладка с несколькими оборотами), поэтому имеет отличную тягу, прекрасно обогревает помещение парилки и не нарушает внешний вид здания. Наши строители больше предпочитают именно такой вариант, чтобы значительно повысить КПД бани.

Особенности эксплуатации банного дымохода

Применение для отопления бани газовых тепловых агрегатов является оптимальным вариантом в части обслуживания дымохода. Причин тому несколько:

  1. Температура печных газов в дымоходе не превышает 150 oC. При нормальной теплоизоляции, особенно в случае использования двухстенных сэндвич-труб, перепад температур будет незначительным. Точка росы (температура конденсации) располагается выше конца дымохода. В этом случае количество конденсата внутри трубы снижается до минимума.
  2. В составе дыма при сжигании газообразного топлива твёрдых частиц очень мало, следовательно, сажи образуется немного.
  3. Уровень автоматизации современных отопительных агрегатов позволяет установить оптимальный режим сжигания топлива, при котором происходит наиболее полное его сгорание.
  4. Банные печи включаются периодически, как правило, не чаще одного раза в неделю, что увеличивает межремонтные периоды.

Поэтому основными операциями по обслуживанию дымохода является своевременный слив конденсата из накопителя и периодическая проверка состояния дымохода дважды в год — перед началом отопительного сезона и после его окончания. Очистка дымохода от сажи при этом выполняется по необходимости и не после каждого осмотра.

Проволочная щетка — надежный инструмент, позволяющий качественно прочистить дымоход

Виды

Дымоходы, устанавливаемые для банной печи, классифицируются по материалу, типу монтажа (внешний, внутренний).

Чаще строят кирпичные дымоходы. Процесс установки дымохода в бане сложный, но получаемая в результате конструкция прочна и имеет хорошие теплоизоляционные свойства. Срок службы — несколько десятков лет. Баня защищена от внезапного возгорания. Недостаток заключается в поверхности материала. Его шероховатость провоцирует оседание сажи, ухудшение тяги. Поэтому требуется частая чистка.

Более простым является металлический дымоход. Минусы заключаются в скоплении конденсата на внутренних трубных поверхностях, потребности в создании слоя теплоизоляции.

Классическим вариантом расположения конструкции для выведения дыма, является монтаж с внутренней стороны постройки. Преимущества — дополнительный прогрев парилки, снижение топливных затрат. Недостаток заключается в затрудненном уходе, трудоемкости при установке, поскольку нужно демонтировать потолок и крышу, риске возникновения пожароопасной ситуации и задымленности банной комнаты. Опасные для жизни случаи происходят при появлении трещин.

Сейчас набирает популярность установка дымоходной трубы для печного элемента с внешней стороны бани. Преимущество конструкций в уменьшении риска возгорания, упрощении чистки. Недостаток — необходимость утепления.

Дымоход через стену

Изготовление и установка дымохода своими руками

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Внутренний конец проведенной через разделку секции соединяют с патрубком печи или заранее проложенной горизонтальной частью трубопровода. Если сечение патрубка отличается от внутреннего сечения дымохода, применяют переходные элементы. Герметизируют соединение огнестойким материалом. При желании между патрубком печи и секцией трубы в разделке ставят модуль с задвижкой.

Какой лучше выбрать?

Независимо, какой дымоход используется в вашей парной, металлическая банная печь с кирпичным дымоходом или дымоходы для банных печей из нержавейки их главная работа удалять отработанные газы из помещения. Стальные трубы не долговечные, но их легко заменить и цена на такие детали значительно ниже, чем кирпичные.

Кирпичный дымоход занимает больше места, на ней быстрее откладывается слой сажи, но выше уровень накопления и постепенной отдачи тепла. Керамические дорогие. Каждый выбирает исходя из своих запросов и возможностей. Выбор способов индивидуален, каждый имеет преимущества и недостатки.

Как сделать конструкцию из кирпича

Дымоходы из кирпича могут быть коренными и насадными. Первый вариант расположен рядом с печкой и является идеальным для печек бань.

Если печка изначально складывается из кирпичей, то пристройка дымохода происходит к общей конструкции. Если же у вас печка из металла, то кирпичный дымоход с ней соединяется при помощи металлической трубы.

Соединение дымохода с печкой бани металлической трубой

Нюансы

  • Около потолка в дымоходе устанавливают дымовую задвижку, которая отвечает за тягу в печке. От неё так же зависит с какой интенсивностью будет гореть топливо и как долго печка будет хранить тепло.
  • Чтобы провести трубу через перекрытие чердака, в дымоходе необходимо выполнить распушку.

    Распушка (разделка) — это утолщение стен дымоходной части печи с сохранением внутреннего сечения. Таким образом, происходит изоляция перекрытия от воздействия высоких температур.

  • Над распушкой строится стояк. Он пересекает всё чердачное помещение и имеет прямую и ровную форму.
  • В месте, где дымоход пересекается с крышей, сооружается «выдра», которая имеет те же функции, что и распушка. Но помимо функции защиты материалов кровли от температур, «выдра» закрывает собой щели, которые образовываются между крышей и дымоходом.
  • Следующий элемент трубы — шейка. После расширения, он вновь возвращается в изначальную форму.
  • После шейки идёт оголовок. Его кирпичи выступают наружу и обеспечивают дополнительную защиту от проникновения влаги.
  • Чтобы в трубу не попадали осадки, грязь и пыль, на неё надевают металлический колпак.

Пошаговое строительство

От фундаментальной части дымоход кладётся с использованием одной схемы-порядовки.

Колодец дымохода

Постройка должна быть ровной, без выступов и окон. Исключением является выступ, куда вмуровывается металлическая труба от печки. Дымоход представляет собой квадратный столб с колодцеобразным сечением внутри. Размер этого сечения в зависимости от мощности печки бани бывает 13х13 сантиметров (в 0,5 кирпича), 13х26 сантиметров (в 1 кирпич) или 26х26 сантиметров (в 2 кирпича).

  • Фундамент — основа дымохода. Его толщина такая же, как и у печи для бани. Они являются единым целым.
  • Дымоход поднимается до того места, где устанавливается задвижка. Затем дымоход кладётся по порядовке.

  • Ряд №1 завершает шейку дымохода.
  • Со 2-го ряда начинается строительство распушки. При этом кирпичи необходимо сдвигать на 1/3 наружу. На данном этапе используются цельные кирпичи и части. Части необходимых размеров делаются при помощи кирки.
  • Внутреннее сечение дымохода неизменно на протяжение всей кладки. Сдвиг распушки происходит только наружу. Если нарушить это правило, то можно сильно уменьшить тягу печи.
  • Распушка сдвигается с 3 по 5 ряды.
  • 6-й ряд кладётся так же, как и 5-й, без сдвига.
  • Ряды №7 и 8 такие же, как ряд №1.

  • Как только разделка выложена, начинается строительство «выдры».

    Возведение её задача не из лёгких. Каждый ряд на 1/3 должен выступать над предыдущим. Нижний её рад такой же формы и размера, что и верхний ряд разделки. Со второго ряда «выдры» начинается кладка ступеней, расширяющих дымоход наружу на 1/3 кирпича. На схеме порядовке хорошо видно сколько рядов необходимо сделать для сооружения выдры как.

  • После «выдры» выкладывается шейка дымохода в соответствии со схемой.
  • Затем идёт оголовок. Он состоит из 2 рядов, причём нижний должен немного выступать наружу.
  • Последний этап — установка крышки-колпака.

Гидроизоляция

Конечно, распушка и «выдра» защищают перекрытия от воздействия высоких температур. Но гидроизоляцию на крыше никто не отменял. Кирпичный дымоход необходимо гидроизолировать до того, как на крышу стелится кровельный материал. Обычно для этого используют рубероид и мастику. Сначала нанесите мастику на нижнюю часть дымохода, разогрейте её горелкой и приклейте к ней рубероид, крепко прижимая его.

Затем можно стелить материал кровли, которая должна прилегать плотно к трубе. После этого поверх кровли идёт декоративная отделка (фартук). Все щели необходимо тщательно заполнить герметиком. Иначе через них может просачиваться влага.

Герметизация зазоров

Преимущества многослойных стальных дымоходов

Причин популярности многослойных дымоходов достаточно много:

  1. При установке готового изделия не требуется оборудование дополнительного фундамента или усиление существующего: вес готового изделия небольшой.
  2. Маленький вес позволяет быстро провести монтаж как во время строительства бани, так и во время ее реконструкции или ремонта.
  3. Нержавеющая сталь, которая используется при изготовлении дымоходов, не подвержена коррозии, а значит ей не требуется дополнительная защита наружных поверхностей от осадков.
  4. Диаметры внутреннего сечения (115, 150, 200 мм) обеспечивают надежное отведение дыма, и угарного газа: полностью исключено возникновение завихрений во внутренней трубе.
  5. Идеально гладкая поверхность внутренних стенок препятствует образованию отложений продуктов сгорания.
  6. Такие дымоходы можно подключать к любым отопительным приборам (печь, котел, камин).
  7. Этот материал устойчив к высоким температурам. Даже при нагревании до 500- 800°С нержавеющая сталь не деформируется: труба не теряет форму и своих эксплуатационных характеристик.
  8. Наличие теплоизоляционного слоя снижает риск образования конденсата на внутренней трубе даже при низких температурах.

Выбор материала для дымохода зависит от условий эксплуатации (температуры дымовых газов, наличие кислоты и т.п.)

Монтаж наружного дымохода

Наиболее оптимальным вариантом для дымоходной конструкции является нержавеющая труба. При установке наружной системы главным условием должно быть отсутствие горизонтальных переходов. В противном случае в дымоходе будет скапливаться конденсат и большое количество сажи. В результате нормальной тяги не будет.

Основные требования к монтажу наружного дымохода для бани:

  1. Необходимо исключить контакт газовых магистралей и электропроводки с участками конструкции.
  2. К стенам дома трубы крепятся с помощью специальных кронштейнов, между которыми расстояние не должно превышать одного – полутора метров. Другие конструкционные элементы крепятся дополнительно.
  3. Каждый стык между трубами зажимается хомутом и обрабатывается специальным герметиком. Это обеспечит системе лучшую герметизацию.
  4. Для удобной чистки конструкции необходимо предусмотреть съемные части или ревизионное окно.

Монтаж наружного дымохода начинается снизу конструкции. Каждая последующая секция трубы вставляется внутрь предыдущей.

Этапы работ по установке металлического дымохода снаружи бани:

  1. Нижняя часть трубы подсоединяется к патрубку печи в бане и обрабатывается герметиком. Сверху надевается хомут. Подключать дымоход к патрубку необходимо с помощи тройника, трубы или колена. Все зависит от конструкции.
  2. На высоте в полуметре от печи в стене проделывается отверстие, через которое с помощью проходного патрубка осуществляется проход дымохода.
  3. На конце выведенной наружу горизонтальной трубы устанавливается тройник, оборудованный крепежом для вертикальной части дымохода. Нижний вывод блокируется заглушкой, которая при необходимости почистить дымоход будет сниматься.
  4. К стенам трубы крепятся с помощью специальных кронштейнов. Если основная труба тяжелая, то на опору устанавливается колено.
  5. Вся конструкция дымохода поднимается вверх и крепится к стене. Устанавливать ее рекомендуется в уже собранном виде. Это облегчит работу на высоте.

Поскольку дымоход является конструкцией, от которой напрямую зависит сохранность строения и здоровье людей, ошибок и упущений в процессе его установки быть не должно. Перед монтажом дымохода необходимо обязательно подробно изучить его устройство и видео инструкцию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
