Монтаж раздвижных межкомнатных и не только дверей своими руками – Пошаговая инструкция

Механизм для раздвижных дверей – раздвижные системы

Как видим, основным отличием раздвижных дверей от распашных,
является механизм их функционирования, который определяет варианты движения
дверей.

Таким образом, раздвижной механизм для межкомнатных дверей
может быть:

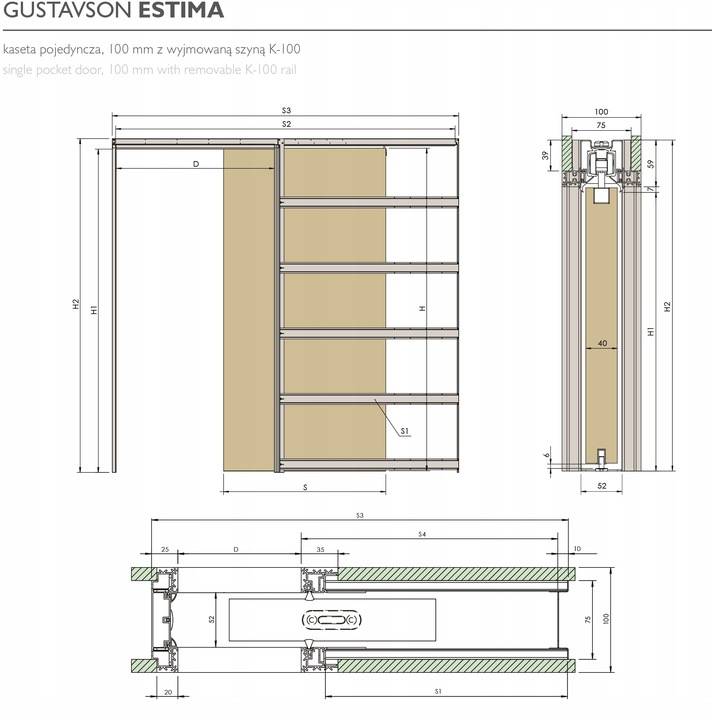

1. Внутристенный (скрытый механизм). Как следует из
названия, такой механизм предусматривает движение двери внутрь стены. Система
таких дверей должна быть реализована еще на этапе строительства стены, потому
что в стене обустраивается свободное пространство – пенал для раздвижной двери.
Следовательно, стена становится толще на ширину пенала. Это несколько уменьшает
полезную площадь, зато освобождаются стены, возле которых можно установить
мебель, развесить картины или поставить цветы.

2. Внешний (открытый механизм). Эта раздвижная система для
дверей может быть установлена в любой момент времени, т.к. не требует
перестройки стены. В данном случае дверь движется по направляющим вдоль стены.
Следовательно, нужно оставить свободное место с одной или двух сторон стены (в
зависимости от количества створок и направления их движения).

Открытый (внешний) механизм для раздвижных дверей

Стоит отметить, что вариантов движения дверей, при внешнем
механизме достаточно много (см. схема). Что позволяет выбрать оптимальный
способ для конкретного помещения

Особенное внимание заслуживают раздвижные
двери, состоящие из четырех створок. Здесь внутренние двери открываются в
сторону внешних

Что особенно важно, когда нужно закрыть широкий дверной проем
или нишу. Варианты движения раздвижных дверей

Варианты движения раздвижных дверей

Как снять дверь купе?

Способы снятия створки зависят от типа раздвижной системы. Если сверху стоят ролики с одним колесом, а снизу направляющий нож, то полотно слегка приподнимают, чтобы нож вышел из паза. Низ оттягивают на себя. Под наклоном полотно опускают на пол. В это время из направляющей должны выйти ролики.

Если сверху и снизу створки стоят двойные ролики, то сначала откручивают ограничители. Дверное полотно просто выкатывают из направляющей. Раздвижные системы премиум класса оснащены доводчиком. Крепление механизма откручивают только от полотна. Доводчик остаётся висеть на дверной коробке.

Раздвижная система удобна в использовании и легко устанавливается. При соблюдении правил эксплуатации качественные ролики прослужат долгие годы.

Различие по раздвижным механизмам

Механизмы, образующие основу функционирования сдвижных систем, бывают двух видов:

Скрытый или внутристенный. Название уже говорит за себя: устройством предусмотрено движение полотна внутрь стены. Данную конструкцию необходимо планировать еще на этапе возведения стены, так как внутри ее оборудуется пенал для двери. Она расширяется за счет уменьшения полезной площади, однако при этом освобождается место вдоль вертикальной поверхности. Сюда можно поставить мебель, повесить картины.
Открытый или внешний. Данная система не требует специальных строительных работ, поэтому может быть установлена в любое время. Раздвижная конструкция устроена так, что створки перемещаются по рельсам вдоль вертикальной поверхности. Поэтому место с одной или с двух сторон стены следует оставить свободным.

Если сравнивать эти два вида между собой, то открытый механизм дает больше свободы действий. Можно выбрать конструкцию из четырех полотен, которая особенно хорошо подходит для широких проемов.

С двумя направляющими

Полотна перемещаются на колесиках по направляющим, которые находятся внизу на полу или вверху. За счет такого устройства створки при эксплуатации не перекашиваются.

Минусом конструкции является регулярное загрязнение желоба нижнего рельса.

Створки дверей с двумя направляющими не перекашиваются

С одной направляющей

Этот тип механизма предполагает, что основные части конструкции будут двигаться только по верхнему рельсу. Данный вариант называют «подвесной», так как полотно находится в подвешенном состоянии.

Монтаж системы с одной направляющей выполняется только к крепким стенам. В состав устройства входят: профиль из алюминия, набор для установки рамы, роликовые механизмы, стопоры.

Качество конструкции во многом зависит от роликов. Откажитесь от пластиковых колесиков без подшипников, так как они отрицательно влияют на срок эксплуатации, общую работоспособность устройства. Выбирайте ролики с силиконовыми или резиновыми шинами. Их количество определяется из расчета: 1 комплект на 70 кг веса дверного полотна.

Чтобы створки не сошли с верхних рельсов, при монтаже используют стопоры. А появлению зазоров препятствуют специальные флажки. Основными достоинствами такого механизма являются: мягкое и тихое движение створок и высокопрочная система.

Стопоры предотвращают сход створок с рельсов

Выбор типа механизма направляющих зависит от вида изделия. Так, при монтаже каскадной двери на каждую створку ставят по два роликовых механизма и направляющие с 2 желобами, а для стеклянной оборудуют верхний и нижний рельсы.

Приступаем к установке

Начинаем монтаж с проема. Нужно замерить высоту по трем местам: левый и правый край, по центру, ширину также замеряем по трем точкам – верх, центр и низ. Если у вас есть пожелание декоративно обрамить проем, необходимо замерить минимум и максимум толщины стен, замеры производятся и по углам тоже, не только по сторонам.

Инструкция:

Демонтаж старого дверного полотна

Первым делом надо избавиться от старой двери. Снимаем мы не только ее саму, но и все, что нам помешает при работе: петли, наличники и, конечно, дверную коробку. Здесь такой момент: если коробка не будет мешать установке нового входа, ее можно оставить, но так получается крайне редко, поэтому лучше сразу избавиться от ненужной детали.

Фот с сайта legkovmeste.ru

Выравнивание стен

Тщательно обрабатываем края, к которым была прикреплена коробка, скорее всего выглядят они неопрятно после монтажа. Наша задача – привести их в порядок и сделать идеально ровными, для этого настоятельно рекомендуем воспользоваться уровнем. Проем должен иметь совершенно четкие размеры и края. Нигде не должно быть лишнего кирпича или торчащего гипсокартона.

Нижняя поверхность проема и пол должны быть друг другу параллельны и абсолютно горизонтальны, погрешность может составлять максимум 5 мм. Отвесом нужно проверить боковые части, и они также могут иметь отклонение не более 5 мм. В идеале стены должны быть ровными, тогда двери будут прилегать плотно.

Фото с сайта stroyday.ru

Установка коробки

Приступаем непосредственно к установке коробки. Выравнивать будем с помощью клинышков, а чтобы отрегулировать пол, эти клинья нужно перемещать или утапливать. Таким образом, относительно пола и стен вы подравняете положение дверного проема

Убедившись, что все стоит ровно, закрепляем шурупами конструкцию – работайте шуруповёртом очень осторожно, малейший сдвиг в сторону может повредить поверхность

Закрепляем верхние направляющие

Когда будет готова дверная коробка, к ней нужно приставить вплотную саму дверь и пометить где она находится по верхнему краю. Далее то же самое делаем только теперь вставляем дверь в проем. Это необходимое действие, ведь пол может быть не идеально ровным – так вы проверяете горизонталь и если все правильно, отмеряйте 70 мм вверх от линии. Это место где мы будет устанавливать рельс, фиксируем тут деревянный брус саморезами.

Фото с сайта www.youtube.com

В нижней поверхности бруса крепим рельс, сначала не слишком плотно. Проверяем ровно ли он установлен и достаточно ли пространства между дверью и стеной, затем закрепляем окончательно.

Собираем каретки и устанавливаем ограничители

Этот этап довольно прост – нужно установить каретки с роликами. Главное учесть, что кончики должны немного выступать за границы отверстий. Каждую вставляем в приготовленный паз рельса и проверяем насколько свободно происходит движение. По краям необходимо установить ограничители так, чтобы амортизаторы из резины были направлены внутрь.

Нижний паз

От края створки отступаем 15 мм и просверливаем 2 отверстия, диаметр которых 7 мм, а глубина – 20 мм. Между этими углублениями делаем паз, он будет нужен для нижней направляющей.

Фото с сайта strport.ru

Паз должен быть 18 мм вглубь и на 2-3 мм шире нижней направляющей. Самостоятельно сделать ровное отверстие сложно, поэтому как раз на этом этапе вам пригодится электродрель.

Крепление

К кареткам крепить нужно аккуратно и точно посередине, отступая не меньше двух мм от боков створки

Так же важно учитывать, что круглые вырезы на скобах отвернуты в сторону стены

Устанавливаем полотно

Приставляем дверь к рельсу и соединяем правую каретку с дырочкой на скобе на этой же стороне. Кончик болта вставляем в отверстие крепежа для гайки регулировки. Скобы скрепляем на болтах. Теперь устанавливаем нижнюю часть, это сделать несложно – нужно только немножко приподнять саму дверь и вставить в углубление.

Нижнюю направляющую саморезами прикручиваем к полу, теперь она закреплена, перепроверьте, ровно ли все установлено и нет ли зазора между дверью и полом. Если ошибки есть – затяните саморезы сильнее.

Итак, раздвижная дверь установлена, для закрепления информации мы советуем просмотреть видео, как установить раздвижные двери своими руками.

Когда работа сделана. можно заняться декором, двери такого типа сами по себе украшают пространство, а если дополнительно добавить определенной стилистики, они станут ярким и стильным пятном.

Процесс изготовления

Для начала, вот как делают раздвижные межкомнатные двери своими руками. Смотрите видео – в этом ролике показан весь процесс от начала и до конца.

Первым делом необходимо отправится в магазин за аксессуарами и всем необходимым. Но прежде необходимо сделать замеры

Очень важно точно знать ширину, а также высоту дверного проема и полотна. Зная эти параметры можно не только без труда и путаницы приобрести все, что нужно для создания раздвижных дверей своими руками

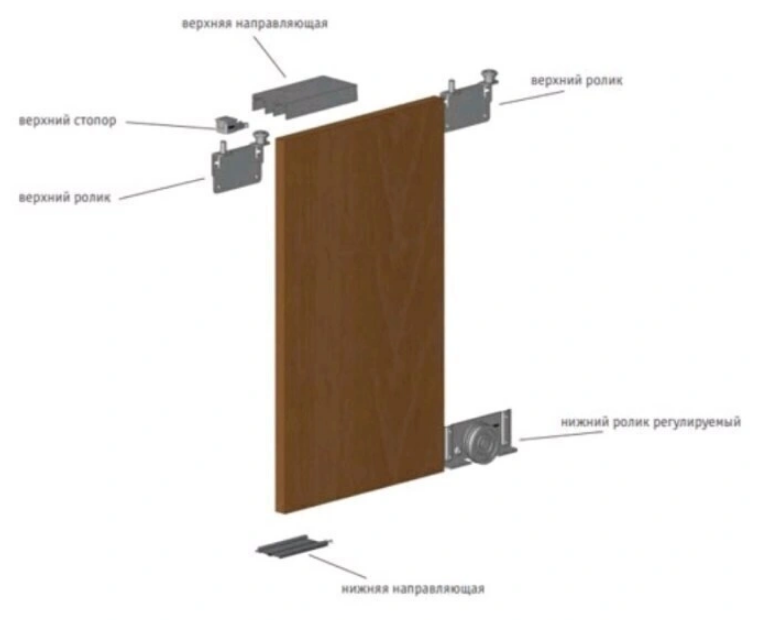

Механизм раздвижной конструкции.

В строительном магазине первым делом приобретается механизм. По размерам дверных приемов и полотна консультанты смогут подобрать нужный вариант. Стоит учесть, что длина направляющих должна быть в 2 раза длиннее, чем полотно. Если система чуть длиннее, не беда. Лишнее всегда можно обрезать.

Возможно, для нее необходимо будет приобрести дополнительную рейку. Также перед тем, как сделать раздвижные двери своими руками, обычно приобретают еще и декоративные планки, а также упорные рейки. Если стоит задача сделать красивую дверь, тогда следует подобрать и подходящее плотно.

Подготовка полотна

Для подготовительных работ требуется фрезер или же болгарка, дрель, молоток и стамеска. Какой подобрать инструмент – это дело вкуса, но при помощи электроинструмента подготовительные работы могут быть выполнены более точно и гораздо быстрее.

На нижней торцевой части полотна, по центру прорезается паз. Ширина его должна составить 3 мм. Он нужен для установки и работы направляющей. Более точный паз делается при помощи фрезера. Вообще создание красивых раздвижных дверей своими руками при помощи только ручного инструмента — невозможно.

Далее, пришло время распаковать механизма и найти в упаковке ролики и скобы. Вначале – ролики соединяют со скобами. На последних для этого предусмотрены специальные отверстия.

Получившиеся узлы приставляют к верхней торцевой части полота и обводят контуры деталей. Далее – на все той же торцевой части выбираются пазы, равные толщине крепежной части скобы. Затем, деталь прикручивается к корпусу полотна. В самом простом варианте без замка можно считать раздвижную межкомнатную дверь своими руками готовой.

На следующем этапе работ устанавливают замок. Для работы используется все тот же ручной фрезер. Место монтажа размечается. От нижней части полотна отмеряют 900 мм. Здесь будет ручка. Замок врезают в центр полотна. Длина замка делиться пополам. Длину замка откладывают от того места, где будет ручка. Делается это в две стороны от центра. Далее – в этой точке делают нишу для замка. Затем замок вставляется и закрепляется при помощи саморезов.

Профессионалы рекомендуют перед тем, как делать раздвижную дверь своими руками, внимательно размечать полотно. При неправильной разметке можно испортить дверь необратимо. Если необходимы дверные ручки, тогда для них также вырезаются пазы либо сквозное отверстие. Отверстие изготовить гораздо проще и дешевле.

Монтаж механизма, установка двери

Монтаж раздвижной системы прост. Если вы не знаете, как сделать раздвижную дверь своими руками, то даже в этом случае монтаж не составит труда. Все, что необходимо – установка направляющего профиля строго по горизонту.

Край направляющего профиля обязан выступать на 50 мм от края проема. С другой стороны профиль обязан уходить на ширину дверного полотна. Высоту установки механизма необходимо просчитать. Этот размер складывается из высоты полотна и роликов, а также из зазора под дверью.

Расстояние профиля от стены зависит от самой стены. Если стена ровная, то все очень просто. Если не слишком ровная, тогда, возможно процесс изготовления и установки раздвижной межкомнатной двери своими руками может слегка усложниться.

Полотно устанавливается на направляющие с боковой стороны. После того, как дверь сядет, снизу крепят упор. Теперь остается лишь обустроить проем. Теперь вы знаете, как сделать раздвижные двери своими руками. Это не сложно, оригинально и эргономично.

Такие двери – это новый тренд. Многие дизайнеры используют эти решения в создании уникальных интерьеров. Такие конструкции также популярны в Японии. Вы можете украсить свой дом и расширить пространство. К тому же, то, как делается раздвижная дверь своими руками – это очень увлекательное занятие.

Как изготовить и установить раздвижные двери на роликах

Потребуются такие материалы.

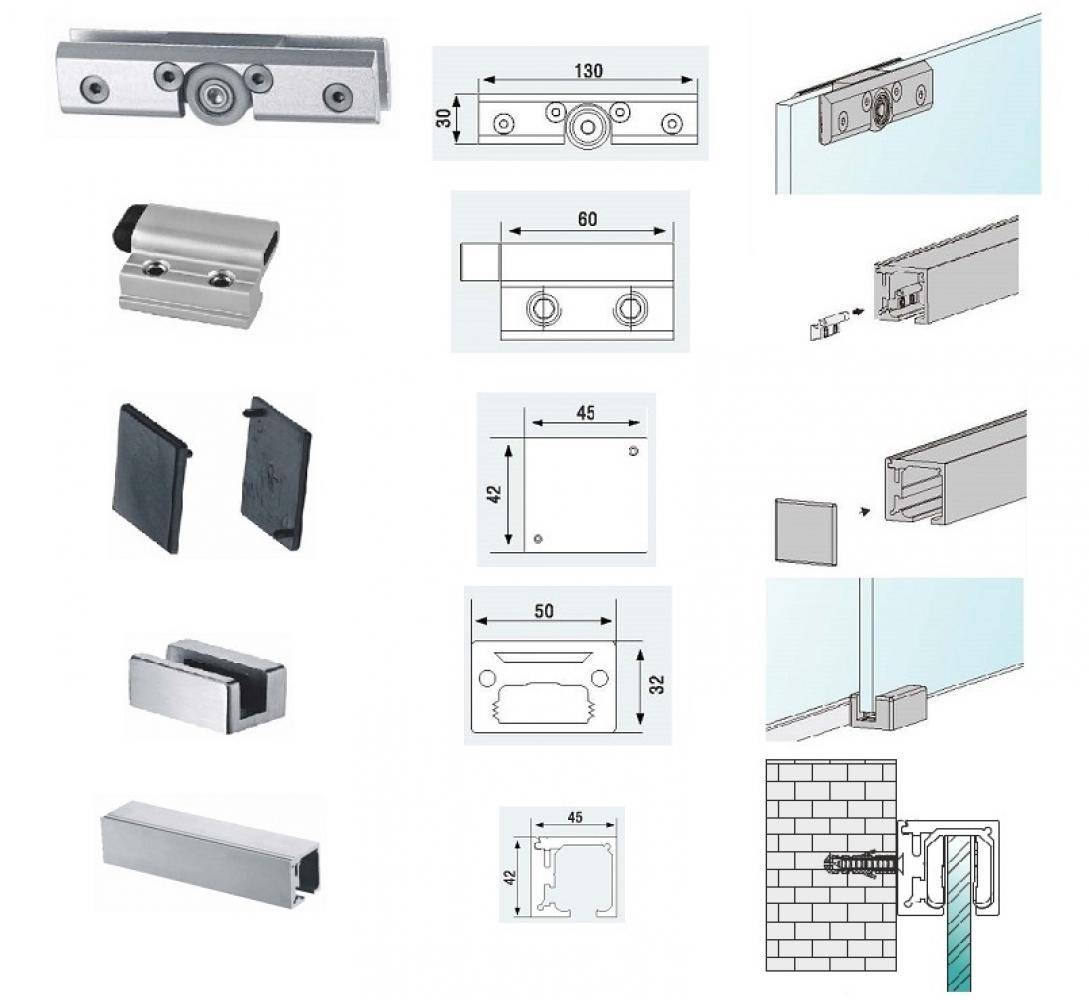

Фурнитура для раздвижных дверей

Одно-два дверных полотна, их число будет зависеть от параметров дверного проёма. Потребуется учесть и массивность полотен. Именно от этого параметра во многом зависит выбор элементов фурнитуры, с помощью которых полотна удерживаются на весу. Выбирается полотно, превышающее своим размером дверной проём.

Функцию верхнего направляющего элемента выполняет рельс. По нему станет передвигаться полотно. Передвижение осуществляется посредством использования роликовых механизмов. По длине направляющая должна соответствовать двойному размеру ширины одного-двух дверных полотен.

Брус из дерева. Его длина соответствует размеру рельса, а сечение — 5×5 см и более.

Крепления и ролики в комплекте. Они должны соответствовать толщине и весу одного полотна или двух.

Панели (доски высокого качества), с помощью которых будет обрамляться дверной проём, то есть изготавливаться коробка.

Наличники для проёма. Горизонтальный — 1, вертикальных — 2.

Фальшь-панель. Этим элементом прикроются закрепленные над проёмом:

брус;
направляющая.

В конструкции может присутствовать не обязательный, но желательный элемент — доводчик. Его встраивают, чтобы более легко закрывать полотно двери.

Комплекты дверных ручек (один или два).

Анкеры, способствующие креплению бруса к стене. Еще понадобятся саморезы и другие крепежные элементы. С их помощью будут установлены фальшь-панели, наличники.

Баллон монтажной пены.

Достоинства и недостатки

Изначально раздвижные системы были достаточно хрупкими и ненадежными. Также створки плохо перемещались по рейкам, иногда застревали, что доставляло массу неприятных моментов владельцам. Теперь все изменилось, так как появилась качественная фурнитура и другие элементы системы.

Преимущества современных механизмов:

Не открываются при сквозняке.
Экономят место в комнате.
Возможность выбирать разный материал двери.
Можно воплощать любые дизайнерские новшества.
Нет элементов, которые скрипят.
Безопасность.
Гармоничное сочетание.

Есть в раздвижных системах и недостатки:

Не удается избежать щелей.
Стоят относительно дорого по сравнению с обычными системами.
Некачественный монтаж может привести к тому, что створки будут плохо передвигаться по рейкам.
Должно быть свободное место с той стороны, куда будет смещаться створка.
Когда дверь будет спрятана в нише, то там может собираться много пыли, которую будет трудно убрать.
