Как построить дом с двускатной крышой: проект и стропила до расчета цены

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Фотогалерея: способы крепления мауэрлата на стене

Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами

Проволока также устанавливается на этапе кладки стены

Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе

В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Рекомендации по самостоятельной установке стропильной системы

Монтажные работы можно начинать только после тщательно проведенных расчетов и составления подробного чертежа. При отсутствии должного опыта для расчетов лучше прибегнуть к специальным онлайн-программам. Вообще же работа своими руками требует большой ответственности.

Крепление мауэрлата

Местом установки бруса выступает вся протяженность стен, служащих опорой для стропил. Функция мауэрлата в бревенчатых срубах выполняется верхним венцом. В домах, где в качестве материала для возведения использовался пористый материал (газобетон, пенобетон), мауэрлатом необходимо оформить все несущие стены (это же касается и кирпичных зданий). Другие случаи допускают его монтаж только в промежутках между стропилами.

Так как длины стандартных пиломатериалов не хватает на всю протяженность укладки, проводится их сращивание. Для этого необходимо запилить брус под прямым углом в 90°, используя для скрепления двух частей болты.

Местом укладки мауэрлата обычно выступает центр стены. Также допускается некоторое смещение бруса в сторону, главное, чтобы его срез не находился ближе чем 50 мм от края. Чтобы защитить брус от воздействий влаги, под него рекомендуется уложить гидроизоляционную прослойку из обычного рубероида. Мауэрлат должен быть закреплен максимально надежно, поскольку на кровельные скаты оказывается серьезная ветровая нагрузка.

На способ крепления влияет материал стен:

  • монолитные дома. Лучший вариант – фиксация анкерными болтами;
  • деревянные или бревенчатые срубы – крепление деревянными нагелями или скобами;
  • газобетон, пенобетон. Обычно используются шпильки или арматура;
  • если дом дает усадку, рекомендуется применить скользящие крепежи.

В качестве дополнительных мер место крепления можно усилить отожженной проволокой.

Сборка ферм

Есть два варианта реализации этой процедуры. В первом варианте брус монтируется непосредственно по месту установки. Подходит для небольших построек, когда работа на высоте по выполнению замеров и подрезок не вызывает затруднений из-за габаритов стропильных ног.

Второй вариант – сборка внизу. В этом случае раскладки и скрепление составляющих элементов стропильной системы происходят на земле, а потом готовые конструкции поднимаются наверх. Как следствие, высотные работы сводятся к минимуму и выполняются намного быстрее. Чтобы подать и выставить стропильные пары, обычно требуются специальные механизмы из-за значительного веса конструкций.

Для удобства сборки однотипных элементов практикуется использование шаблонов, изготовленных из досок. Это дает возможность получить на выходе абсолютно одинаковые фермы.

Крепление к мауэрлату

Готовые пары необходимо поднять на поверхность крыши и присоединить к мауэрлату. Чтобы облегчить процедуру, ноги еще на земле оснащаются специальными запилами в нижней части. Первыми монтируются торцевые конструкции: их располагают друг напротив друга со стороны фронтона. Чтобы правильно поставить две первые пары, используются временные стяжки. Между установленными фермами протягивают бечевку, которая служит ориентиром для промежуточных пар, обозначая по ходу дела уровень конька. В завершении этого этапа монтируют специальную коньковую опору. В случае необходимости длину стропильных ног можно по месту нарастить.

Установка конька

Для его создания необходимо правильно скрепить все стропильные ноги. Методик сращивания несколько – как с применением опорного бруса, так и без него. Более современное решение – использование специальных промежуточных фиксаторов из стали с возможностью регулировки.

Обустройство обрешетки

Назначением обрешетки является облегчение перемещения по крыше и обеспечение надежного основания для финишного покрытия. Именно характеристики кровельного материала оказывают решающее влияние на параметры каркаса. Сплошную обрешетку применяют в случае обустройства мягкой кровли. Шаг каркаса под металлочерепицу составляет примерно 35 см, а под профнастил или шифер – 44 см.

Для монтажа стропильной системы двухскатной крыши лучше всего выбирать погожий осенний или весенний день, предварительно заручившись поддержкой 2-3 помощников.

Окончательный успех работы во многом зависит от правильно составленного чертежа.

Тонкости монтажа двухскатной крыши

Основные этапы строительства каркаса крыши своими руками состоят из:

  1. Крепление мауэрлата
  2. Монтаж стропильных ног
  3. Монтаж конька
  4. Связка ног
  5. Обрешетка

Как делают монтаж крыши профессионалы можно посмотреть на предоставленном видео:

На видео можно увидеть готовый каркас из бруса и его описание, каждого узла наглядно. Читатели найдут на видео мауэрлат, стропильные ноги, их крепление и т.д.

Крепление мауэрлат

В деревянных домах можно не монтировать дополнительно мауэрлат. Его роль сыграют верхнее бревно или брус. Но если конструкция крыши должна быть выше, то нужно выполнить привязку бруса.

Укладку бруса начинают с его изоляции, для этого стены сверху устилают двойным слоем рубероида. Брус обрабатывается и укладывается. В углах его соединяют своими руками при помощи металлических скоб и выпилок в половину сечения.

Мауэрлат располагают строго параллельно противоположной стене, чтобы стропильные ноги впоследствии были одинаковыми.

Подробнее о том, как крепить стропила к мауэрлату, можно увидеть на видео ниже:

Видео наглядно показывает, как должно выглядеть крепление ног — балок к брусу от профессионалов.

Монтаж стропильных ног

Монтаж двухскатной крыши

Для точного расположения стропильных ног на мауэрлат делаются отметка карандаша и метра. Но перед этим необходимо составить схему или расчет их расположения.

Подготовку стропильных ног начинают с распила с нижней стороны — на 1/3 в ширину делают распил. Им нога будет опираться на мауэрлат. От того, из какого материала будут стропила, зависит вариант их крепления.

От того, под каким углом закрепить балки- ноги, будет зависеть наклон будущей крыши. Делать его нужно не очень пологим и крутым. Лучше перед этим произвести расчет согласно показателям региона. Если на территории проживания ветровые нагрузки большие, то угол не может быть больше 20°С. При высоких нормах осадков уклон делают на 35-40°С. Так снег и осадки не будут скапливаться, и кровля станет самоочищаться.

В верхней части стропильные ноги связывают с коньком при помощи железных скоб в единую конструкцию.

Связка стропильных ног у висячей конструкции

Балки — ноги собирают между собой еще до их монтажа. Соединительными элементами могут служить болты или гайки с железными пластинами. После окончания сбора треугольных креплений со стропильными ногами устанавливать начинают с двух крайних. Затем устанавливают две последующие за ними. Фиксировать каркас нужно временными укосинами. В конце монтажа их убирают.

После полного монтажа ног к ним прикрепляют кобылки. От их длины будет зависеть размер свеса будущей крыши. Для деревянного дома это расстояние берется максимальным, чтобы предотвратить попадание воды на стены.

Монтаж стропил у наслонной конструкции

При таком монтаже стропила начинают монтировать с лежена, на который устанавливают две опоры. Сверху на опоры монтируется коньковый брус. Дополнительную жесткость конструкции придают укосины.

К коньковому брусу крепят стропильные ноги. Если при этом брать длину стропильных ног немного больше и подпиливать их дисковой пилой после скручивания, то работа будет более производительной.

Монтаж обрешетки

После того, как монтаж стропильных ног закончен, начинают крепить обрешетку. При этом начинают крапление с конька, где вначале монтируют две массивные широкие доски.

Монтировать обрешетку нужно по всей длине двускатной крыши с шагом под определенную кровлю.

Когда стропильная система полностью собрана, зашивают свес и фронтоны крыши. После этого укладывают кровельный материал и утепляют конструкцию. О том, как правильно сделать утепление крыши, мы говорили ТУТ.

Как видно из статьи выполнить работу своими руками не сложно, а представляя, как выглядит конструкция двухскатной крыши, легко можно сделать план и расчет для своего сруба. А материал, который будет использован при монтаже, желательно выбирать самый лучший и качественный.

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. Стропильная система бывает разных видов, что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

  1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, утеплительный материал, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м2.
  2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
  3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%

Также стоит взять во внимание рекомендацию о том, что 1 м2 не должен брать на себя вес, больше 50 кг

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия»

Чтобы рассчитать нагрузку, производимую снегом, нужно:

  • Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м2.;
  • Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.

ВНИМАНИЕ!
Если угол наклона ската больше 45 градусов, то расчет снеговой нагрузки не проводят, поскольку такой скат обеспечит сползание снега.

Ветровая нагрузка

Делаем вычисления

А как рассчитывается длина стропил? Если крыша имеет симметричную форму, то посчитать этот параметр не сложно. Для этого используется формула теоремы Пифагора, а именно: С равно корень квадратный из А в квадрате плюс В в квадрате, где:

  • С – это искомая длина стропила;
  • А – это высота, на которой расположен конек (от основания крыши);
  • В – это половина ширины дома.

При этом с помощью этой формулы можно рассчитать дину стропил только до мауэрлата. Здесь не учитывается длина свесов. Если они будут являться продолжением стропил, то к рассчитанному параметру нужно прибавить их длину.

А как сделать расчет, если крыша будет ассиметричной? В этом случае скаты будут разными. Но и тут можно воспользоваться теоремой Пифагора. Рассчитать стропила на крышу можно по той же формуле, только вначале выяснить значение параметра «В» (в первом случае он равен половины ширины дома). Если крыша асимметричная, то еще на стадии ее проектирования вы высчитаете, на каком расстоянии от стен будет расположен конек. Именно это значение и берется в качестве параметра «В». В результате расчета вы получите длину каждой из стропильных ног (на левый и правый скат). Как видно и здесь проблем с вычислениями нет.

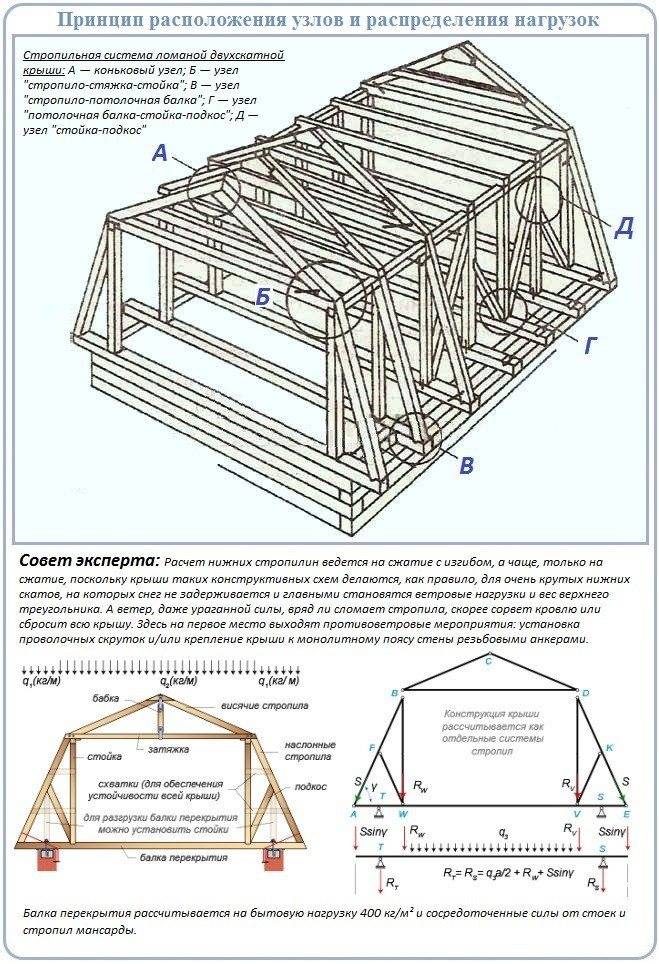

Немного сложнее рассчитать стропила для ломаной крыши. Но и тут можно воспользоваться все той же формулой. Только в этом случае расчет будет включать больше вычислений:

  1. Чтобы рассчитать длину стропил нижнего яруса, нужно высчитать расстояние от стены, на котором будет установлена стойка, удерживающая прогон (она верхней частью находится на месте излома крыши).
  2. Далее, вычисленное в первом действии значение берем за параметр «В» в ранее рассматриваемой формуле. В качестве «А» используем высоту самой стойки. В результате расчета получаем длину стропил нижнего яруса.
  3. После этого можно рассчитать параметры коньковых стропил (верхний ярус). Здесь в качестве параметра «В» берется половина длины верхней затяжки, которая соединяет места перелома ската. Параметр «А» равен высоте бабки, которая поддерживает конек крыши. Расчет ведется по той же формуле Пифагора

Существует и другой способ как рассчитать стропила. В этом случае используется угол наклона ската. Эта формула немного сложнее предыдущей. Длина стропил (для двухскатной симметричной крыши) будет равна сумме 0,5 и высота от основания крыши до конька разделенной на косинус угла наклона ската.

Видео по теме:

Каким бы способом не был бы произведен расчет, главное сделать его правильно и точно. От этого будет зависеть прочность всей стропильной системы. Если рассчитать длину стропил до целого числа не получается, то лучше делать округление в большую сторону. Лучше немного отпилить лишнее при проведении самого монтажа.

Как сделать двухскатную крышу

Стропила – это несущая часть конструкции. Установка стропильной системы двускатной крыши обычно выполняется с помощью качественного квадратного бруса с сечением 15 на 15 сантиметров (обязательно нужен расчет). Одна из самых прочных, неприхотливых и при этом недорогих пород дерева для стропильного бруса – сосна.

Иногда для стропил используется металлический профиль.

1. Основой стропильной конструкции является мауэрлат – брус, уложенный по периметру стен на некотором расстоянии от края (в конструкции металлических стропил для той же цели используется швеллер см. чертежи). На стену под брусом помещается гидроизоляция (например, рубероид), а он сам обрабатывается антисептиком.

Назначение этой части системы – распределять нагрузку от стропил на стены и связывать кровлю со стеной. Устанавливается на кирпичные, газо- и пенобетонные стены. На деревянных и брусовых в этом качестве используется верхний венец сруба.

Существуют разные способы монтажа мауэрлата (см чертежи и фото): на арматурный пояс из железобетона, непосредственно на кирпичную кладку (в этом случае для прочности можно снаружи заподлицо со стеной обложить брус кирпичом), просто фиксируется к стене анкерными болтами.

2. Установка фронтонов (торцевых треугольников). Бывают каркасные и кирпичные. Каркасные чаще выполняются из дерева и последствии обшиваются каким-нибудь листовым материалом. Кирпичные – кладка, являющаяся фактическим продолжением кирпичной стены.

3. Верхние углы треугольников становятся опорой для конькового бруса. Параллельно ему ниже располагаются боковые прогоны, с опорой на боковые стороны треугольников. Для небольших домов стараются брать цельный брус. Если длина дома больше шести метров, приходится использовать строительные фермы и делать составной.

Важно: можно продлить концы прогонов так, чтобы они выступали за плоскости фронтонов. В этом случае нагрузка от свесов с торцевых сторон придется на выступающие части, а не на середину крыши

4. Стропила опирают одной стороной на мауэрлат, другой – на коньковый брус (см. фото и чертежи). Как правило, устанавливаются промежуточные опоры – раскосы (диагональные балки), стойки и т.д. назначение которых – укрепление конструкции и частичная разгрузка ее частей.

Стропила свисают за стены (становятся основой для будущих свесов). Если длины не хватает, их наращивают доской («кобылкой»).

Видео «Схема стропильной системы двухскатной крыши»:

Когда делается двухскатная крыша своими руками можно сразу сделать и утепление, чтобы не мучаться потом изнутри. Если предусмотрено последнее — не забыть сделать пароизоляцию и затем приступать к утеплению изнутри.

1. По нижней части стропил располагается пароизолирующая пленка.

2. Между самими стропилами устанавливается утеплитель (минеральная вата).

3. Сверху стропила вместе с утеплителем снова покрывается пароизоляцией.

На получившийся каркас крыши монтируется обрешетка, которая будет основой для кровельного покрытия. Ее выполняют из досок, влагостойких модификаций ОSB и ДСП. Под профнастил в этом качестве может использоваться оцинкованный стальной профиль.

Видео «Как сделать двускатную крышу»:

Укладка зависит от типа будущего покрытия:

– под рубероид и другие рулонные материалы, битумную черепицу делается сплошная обрешетка (интервалы между заготовками на компенсацию термических расширений не более полсантиметра);

– под металлопрофиль или шифер – разреженная, с шагом до полутора метров;

– для большинства материалов – стандартная, 30-40 сантиметров.

На шаг обрешетки могут влиять в совокупности угол наклона крыши и тип кровельного материала: например, ондулин при малом уклоне крыши кладут на сплошную обрешетку, а чем больше уклон, тем больше допустимый шаг (вплоть до шестидесяти сантиметров).

Установка стропильной системы

Прежде чем приступить к монтажу стропильной системы, нужно определиться с типом будущей крыши. Наибольшей популярностью пользуются односкатные и двухскатные крыши.

Односкатные крыши устанавливаются очень просто, а балки конструкции при этом опираются на противоположную стену. Угол наклона зависит от высоты подпор, он должен составлять 45-60 градусов. Стропильная система односкатной крыши в основном используется при строительстве хозяйственных построек, дачных домиков.

Схема стропильной системы двухскатной крыши более сложная, но именно такая конструкция чаще всего встречается в жилых домах (прочитайте: «Чертеж двухскатной крыши «). Ее основой является треугольная ферма, наверху которой, на коньке, соединяют балки. Нижнее основание крепят к мауэрлату или опорным столбам. И в случае с односкатной, и с двухскатной крышами балки устанавливают параллельно друг другу (прочтите: «Как сделать стропильную систему своими руками «).

Устройство стропильной системы двухскатной крыши своими руками

Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.

Монтаж стропильной системы своими руками

Порядок проведения работ при сооружении стропильной конструкции может быть следующий:

  • установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
  • укладка лежня производится аналогично сооружению мауэрлата;

Устройство стропил для сруба

  • на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
  • все стойки соединяются между собой коньком, который должен лечь строго горизонтально.

На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

Стропильная система для двухскатной крыши

Установка стропил двухскатной крыши своими руками

Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

В случае устройства стропильных ног «по месту», они просто укладываются на конек в местах, где находятся стойки и соединяются между собой в верхней своей части. В нижней части они крепятся к мауэрлату. После этого стропилам можно придать жесткость с помощью подкосов. Выполняя установку стропил двухскатной крыши своими руками, необходимо учитывать, что на эти конструктивные элементы приходится самая большая нагрузка.

Схема строения стропил для двухскатной крыши

Крепление стропил к мауэрлату

Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.

Сделать это можно двумя способами:

Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется. Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.

Удлинение стропильных ног с помощью кобылок

Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.

Устройство обрешетки и мелких элементов

Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.

Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.

Стропильная система двускатной крыши — вид изнутри

Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.

Монтаж двускатной крыши

Лучше будет, если проект кровли включит в себя и подробный план работ: расположение на стене несущего устройства – мауэрлата, порядок установки стропильной системы, монтаж обрешетки, порядок укладки пирога кровли.

Крепление мауэрлата

Несущие брусья из сосны, лиственницы иди дуба чаще всего имеют стандартную длину – 6 м. Для большинства построек их нужно соединять между собой.

Наиболее надежный способ – с запилом бруса (выборки древесины) и присоединением концов друг к другу внахлест. Половинки крепятся с помощью шайб и болтов М14, М12 и таким же способом соединяются по углам.

К стене крепится несколькими способами или их комбинацией:

  1. За 2-3 ряда до окончания стены делают закладку стальной проволоки, на которую впоследствии с помощью ломика затягивают несущий брус.
  2. При монолитном строительстве замуровывают при отливке стены шпильки, в которые вкручиваются анкерные болты.
  3. На этапе возведения стены делают деревянные закладки. К ним впоследствии с помощью кованых скоб крепят мауэрлат.
  4. Используют предварительно замурованные штыри. В качестве крепежей применяют арматуру или шпильки.

Устройство висячих стропил

Стропильная конструкция такого типа нужна, когда в помещении под крышей не должно быть перегородок. Стропила не имеют поддержки в центре и опираются друг на друга или коньковую балку – висят.

В качестве креплений используются пластины из металла, анкеры, гвозди или прорезные шипы. Основная нагрузка передается на распорки у основания и затяжку, высота расположения которой зависит от величины сдерживаемого усилия.

Равномерно распределить нагрузку на стены и фундамент здания помогает мауэрлат.

Чтобы поддержать длинные затяжки, в конструкцию встраивают элементы, называемые бабками. Они располагаются под самым коньком кровли.

Большие пролеты нуждаются в дополнительных подкосах и стойках, поддерживающих стропила. Конструкции собирают в арки разных форм.

Варианты крепления висячих стропил к мауэрлату

Стропильные ноги крепятся к мауэрлату рядом способов:

  1. Врубка стропил в несущий брус по заранее подготовленному шаблону.
  2. Если наклон ската больше 35°, можно использовать «двойной зуб». В месте расположения на балке крайнего упора вырезается шип. На самой балке устанавливается 2 упора, а в стропильной ноге делается отверстие.
  3. Крепление с помощью хомутов и болтов. На балке делают выемку, в которую ставится срезанная по торцу стропилина.

Независимо от способа, лучше придерживаться следующих рекомендаций:

  • глубина, на которую допустимо зарубать стропила, не должна превышать 1/3 ширины;
  • для надежного соединения в каждом узле лучше применять 2 способа крепежа;
  • не всегда допустимо использовать шаблонные варианты, бывает, что требуется подогнать отдельно каждую ногу.

Устройство наслонных стропил

Если в постройке имеются промежуточные опоры и внутренние несущие стены, то для того, чтобы сделать крышу, применяют наслонную стропильную систему. Она отличается от висячей тем, что содержит опорные стойки под коньковым брусом и стропилами (подстропильные элементы).

Конструкции могут быть как симметричными, так и несимметричными. Кроме того, существуют:

  • безраспорные системы, в которых распирающее горизонтальные усилия не передается на стены, а стропильная нога работает только на изгиб;
  • распорные системы – они содержат распор, передающий нагрузку на стены при прежних напряжениях изгиба и сжатия.

Монтаж обрешетки

Обрешетка бывает разреженной и сплошной, одно- и двухслойной. Выбор зависит от материала кровли.

Для изготовления сплошной обрешетки используют:

  • ДВП;
  • ДСП;
  • ОСП;
  • фанеру повышенной влагостойкости.

Разреженную делают из доски или бруса, металла.

Элементы крепятся к стропильным ногам с помощью гвоздей и саморезов. Шаг обрешетки зависит от материала покрытия и толщины доски. Для 20 мм он составляет 30 см, для 30 мм – 120 см.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться.  Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Основные элементы, из которых состоит каркас двухскатной крыши

Стропильная система двухскатной крыши под строительство дома из бруса состоит из: стропильной ноги, мауэрлат, кобылки, конька, подкосов, стоек и обрешетки. Для того, чтобы собрать крышу своими руками, нужно представлять конструкцию полностью. Подробнее о каждом элементе поговорим ниже.

Мауэрлат

Мауэрлат в каркасе двухскатной крыши

Мауэрлат- это основная несущая часть конструкции каркаса двускатной крыши. Состоит она из бруса, располагающегося по всему периметру дома, на несущих стенах. Под строительство дома из клееного бруса или другого вида пиломатериалов крепится при помощи привязки и металлических скоб.

Через мауэрлат нагрузка со всей стропильной системы переходит на несущие стены дома. Размер мауэрлата для деревянного дома подойдет 100х100 мм или 150х150 мм. Используют для этого узла хвойные породы древесины. Перед укладкой брус обрабатывают антисептиком и гидроизолируют при помощи битумной ленты.

Стропильная нога

Из стропильных ног собирается основной контур будущей крыши. Для каркаса крыши деревянного дома используют материал сечением 50х150 или 100х150 мм. Укладываются стропильные ноги в форме треугольника. На стропильных ногах держится вся система, и от качества материала зависит, выдержит ли крыша ветровые и снежные нагрузки.

Вес всей конструкции крыши через ноги передается на мауэрлат. Стропильные ноги монтируют с шагом 60-120 см, в зависимости от тяжести и крепления будущей кровли. Чем она тяжелее, тем чаще шаг монтажа ног стропильной системы.

Конек

Конек — это соединительная балка двух стропильных частей ската в верхней части. Он монтируется строго горизонтально на соединении ног.

Для деревянной двускатной крыши в качестве конька используют брус сечением 100х100 мм. Его предварительно обрабатывают антисептиком.

Кобылка

Кобылка в стропильной системе

Кобылка — это элемент, который играет роль свеса крыши. Эту часть крепят к стропильной ноге, если ее длины не хватит для формирования свеса минимум 200 мм. Если стропильной ноги хватит, то можно не монтировать кобылку.

Для монтажа используются доски меньшего размера и сечения, чем ноги. Кобылка делает монтаж каркаса проще, так как балки для ног уже не нужны большой длины. Если крыша собирается своими руками, то специалисты рекомендуют выбрать именно такой вариант.

Лежень

Это брус, который располагают на внутренних несущих стенах сруба горизонтально. На лежень приходиться основная нагрузка от стоек стропильной системы, а он передает ее несущей стене.

В монтаже используется материал сечением в 100х100-150х150 мм.

Стойки

Стойки крепятся вертикально от конька к внутренней несущей стене. Для их изготовления используют материал сечением 100х100-150х150 мм после расчетов. В стропильной системе они играют роль перераспределения нагрузки от конька к несущей стене.

Затяжки

Затяжки, соединенные с ногами каркаса, имеют форму треугольника. Это крепежный элемент в системе. Именно благодаря затяжкам ноги не разбегаются в разные стороны под давлением конструкции и кровли.

Подкосы

Подкосы состоят из кусочков досок, монтированных под углом. С помощью подкосов нагрузка от стропильных ног перераспределяется к несущим стенам. В соединении с затяжками подкосы образуют фермы. Ферма состоит из нескольких подкосов и одной затяжки. Используют фермы для передачи нагрузки, если пролеты слишком большие.

Обрешетка

Устройство обрешетки крыши

Если кровля будет рулонная, например битумная, то вместо досок в качестве обрешетки используют листы фанеры или OSB. Так подложка под кровлю приобретает жесткую и ровную поверхность, по которой легко раскатать тот же рубероид.

Все перечисленные части каркаса двухскатной конструкции перед монтажом просушивают и обрабатывают антисептическими пропитками, делать это можно своими руками. В противном случае стропильная система быстро загниет.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
