Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Требования к монтажу

Так как для монтажа трубы необходимо вырезать часть крыши, в том числе и внешний участок, то слой гидро- и теплоизоляции после крепления конструкции необходимо хорошо загерметизировать. Если этого не выполнить, то через вентиляционную трубу в дом будет проходить вода, а температура в помещениях будет нарушена.

Существуют определенные требования:

не стоит соединять несколько проходов вентиляции в один, а для всех частей (канализационного стояка, вытяжки, чердака, жилых комнат) сделать отдельный выход на кровлю;
конструкции обязаны быть вертикальными без изгибов, чтобы была возможность свободно обеспечить перемещение воздуха на улицу;
для устройства шахт необходимо выбирать качественные фасонные изделия, которые могут обеспечить герметичность и беспрепятственное передвижение воздушных масс;
в идеале шахты вентиляции обязаны проходить через конек посередине конструкции либо на близком расстоянии возле него.

Монтаж проходов вентиляции через конек либо около него — это наилучшее решение для двухскатной крыши, которая не оборудована системой стропил с коньком.

Главным элементом узла прохода является выход — фасонное изделие в виде патрубка, которое имеет плоское основание, соответствующее типу и покрытию крыши. Для разных инженерных конструкций применяются различные виды фасонных изделий: проходная часть для труб, вывод для канализационного стояка и для вытяжки.

Отдельно в магазинах можно встретить специальные узлы вентиляции прохода через кровлю для профнастила, металлической черепицы, для гибкой и фальцевой крыши, а также универсальные изделия. Многие виды проходов соответствуют геометрии материалов для покрытия кровли, за счет этого они обеспечивают прочную герметизацию узла во время монтажа.

Организация вентиляции подкровельного пространства

3.1

Советы специалистов

Смонтировать самостоятельно выход вентиляции на крышу не очень сложно. Нужно иметь требуемые материалы и инструменты, а установку производить с учетом предварительно продуманного проекта и соблюдать определенные этапы.

Желательно, чтобы труба находилась четко над внутренним стояком шахты вентиляции. Если это по определенной причине выполнить не получается, лучше всего воспользоваться гибкой гофрированной трубой для подсоединения к узлам.

Высота трубы, которая находится над крышей, определяется в СНиП:

1. На плоской крыше размер трубы нужно выбирать учитывая ее диаметр, но не более 0,5 метра.
2. Во время монтажа выхода вентиляции около дымохода его размер обязан равняться ему.
3. При большой удаленности узла от конька кровли (более 4 м) нужно начертить воображаемую линию от верха кровли вдоль крыши вниз. Верх трубы обязан находиться на условной линии пересечения горизонта и конька.
4. Для скатной крыши немаловажен показатель удаленности вентиляционного выхода от конька: если труба находится дальше, чем на 60 см, то ее размер обязан составлять более полуметра.

3.2

Дополнительное оборудование

Для улучшения эффективности вентиляционной системы на кровле дополнительно могут устанавливаться различные элементы. Они требуются для создания участка пониженного давления, а также для защиты от атмосферных осадков:

1. Дефлекторы — это устройства, которые разряжают воздух на внешней части трубы благодаря действию ветра. За счет них создается зона пониженного давления, повышающая тягу.
2. Аэраторы — требуются для повышения воздушной циркуляции между наружным покрытием и теплоизоляционным слоем крыши.
3. Капельники — металлические или пластмассовые насадки, которые устанавливаются для защиты от проникновения дождевой воды в трубы.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

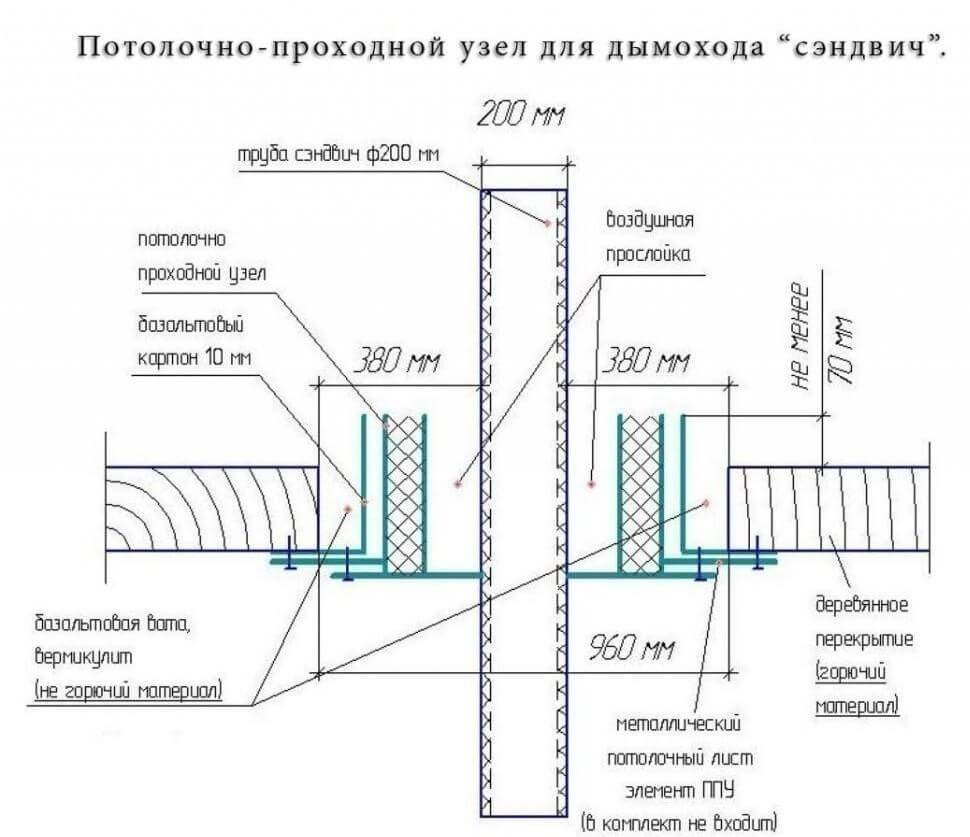

Проход круглой трубы дымохода через деревянный потолок при помощи ППУ разной конструкции

Для прохода дымовой трубы через деревянные конструкции можно использовать готовый потолочно-проходной узел (смотрите фото). Его выбирают исходя из наружного диаметра трубы. Перед установкой этот узел прохода через потолок необходимо подготовить: все поверхности, которые будут соприкасаться с древесиной обшивки потолка, и все внутренние поверхности проходного короба выкладывают теплоизоляцией.

Потолочный проходной узел фабричного изготовления. Его перед использованием нужно со всех сторон, кроме лицевой обложить теплоизолирующим материалом

Обычно теплоизоляцией служит базальтовая вата, но должна она быть специальной: выдерживать высокие температуры. Покупая материал, убедитесь, что рассчитан он на использование при температурах 800-1000оС. Эти материалы имеют более высокую стоимость, но экономить на безопасности неразумно. Более дешевые варианты имеют в своем составе связующие, которые при высоких температурах спекаются, из-за чего теплоизоляция теряет все свои свойства, а это может привести к пожару. Кроме того желательно использовать фольгированный теплоизолятор – это сделает конструкцию еще более безопасной.

Заизолировав узел прохода, готовите место для его установки. На потолке размечаете, где будет располагаться дымовая труба. Очерчиваете отверстие подходящего размера: чуть меньше размеров лицевой панели проходного узла с таким расчетом, чтобы его было удобно крепить к обшивке потолка саморезами. Вырезав отверстие, его края обкладываете тем же теплоизолятором, что и проходной узел, или любым другим с аналогичными свойствами. Для повышения уровня пожарной безопасности можно поверх теплоизолятора укрепить полосы металла. В готовое отверстие вставляете подготовленный узел прохода. Его можно надеть на трубу и устанавливать вместе с ней. Установив эту конструкцию на место, закрепляете панель проходного узла саморезами (отверстия можно просверлить предварительно).

Подготовка и установка потолочной проходки

Проверив вертикальность установки трубы дымохода, приступаете к завершению этого этапа. Оставшиеся в проходном узле пустоты закладывают теплоизоляцией. Можно использовать куски все той же базальтовой ваты или заполнить пустоты керамзитом. Песок использовать, по идее, можно, но не стоит. Он проигрывает по теплоизолирующим свойствам и керамзиту и базальтовой вате, кроме того, рано или поздно окажется внизу, так как щели есть, и через них песчинки будут сыпаться на печь.

Дальнейшие действия зависят от того, куда вы выводили дымоход: на второй этаж или на чердак. Но основная разница в эстетике и наличии отделки. Если выводили трубу дымохода вы на чердак – на этом проход через потолок можно считать завершенным. Если же вывели дымоход на второй этаж или в мансарду – на трубу надеваете защитный металлический экран, который крепится теперь уже к полу все теми же саморезами. После этого приступаете к следующему этапу – выводу через следующий потолок (это если вы на втором этаже) или через кровлю, если на чердаке или в мансарде.

Так выглядит проходка потолка в готовом виде

Проходной узел дымохода через потолок может иметь и такой вид. Это уже готовый для использования вариант, который состоит из двух коробов. Внутренний короб из металла, наружный – из термостойкого материала (в данном случае минерита).

Узел прохода кровли из минерита. Он полностью готов к использованию

Между ними имеется воздушная прослойка, обеспечивающая пожарную безопасность. По словам производителей оставшееся свободным пространство между сэндвич-трубой и коробом разделки, не требует заполнения теплоизолятором. Можно оставить все как есть, а можно, для большей надежности, все-таки добавить термостойкой теплоизоляции. В таком случае, как проход дымохода через деревянное перекрытие, лучше перестраховаться, чем потом тушить пожар.

Так устанавливается минеритовый узел прохода через кровлю. Просто надели на трубу и вставили на подготовленное мето

Проходной узел через потолок может быть и таким (смотрите фото). В этом случае заделка краев отверстия в потолке обязательна (напомним, сначала по краю теплоизоляция, сверху – металл).

Фабричный узел прохода может выглядеть по-разному. В зависимости от формы немного меняется способ установки

Разновидности труб

Нержавеющая сталь используется для изготовления трех разновидностей дымоходных труб, каждая из которых имеет свою специфику применения

Это важно учитывать, выбирая вариант для жилого дома, бани или иной постройки. Производители предлагают следующие виды конструкций:

одностенные (однослойные);
гофрированные;
сэндвич-трубы.

Рассмотрим подробнее, какая труба из нержавеющей стали для дымохода будет уместнее для использования в тех или иных условиях.

Одностенные трубы

Однослойные системы изготавливаются из нержавеющего стального листа толщиной от 0,6 до 2 мм. Вариант характеризуется невысокой ценой, но сфера применения такой трубы ограничена.

Устанавливать ее допускается только внутри теплого помещения, а наружную часть дымохода следует утеплить. Это связано с тем, что контакт разогретого металла с холодным воздухом приводит к повышенному образованию конденсата. Это снижает КПД отопительного агрегата, влечет за собой перерасход топлива, снижает срок службы печи или котла.

Одностенные трубы

Стальные одностенные трубы чаще всего применяют для обустройства гильзы при модернизации кирпичных дымовых каналов. Гильзование продлевает срок службы кирпичного дымохода благодаря защите от разрушительного конденсата, снижает потребность в обслуживании, так как на стенках не нарастает сажа. Производители предлагают однослойные трубы из нержавейки разных размеров, круглого и овального сечения, что позволяет подобрать оптимальный вариант для конкретного кирпичного дымохода.

Однослойная труба также может быть использована в комплексе с водяной системой отопления небольшого помещения – гаража, мастерской, моечного отделения бани. В этом случае на дымоходную трубу монтируют водяную рубашку, к которой подсоединяются трубы подачи и обратки. Также тепловую энергию отходящих дымовых газов можно использовать для отопления компактного помещения, если провести однослойную трубу под наклоном вдоль длинной стены.

Установка дымохода из однослойной трубы из нержавейки требует строгого соблюдения правил пожарной безопасности при обустройстве узлов прохода через перекрытия и крышу. Возгорание сажи в трубе (особенно при использовании твердотопливной печи) способно раскалить металл до критических температур и привести к возгоранию деревянных конструкций.

Гофрированные трубы

Гофрированная труба из нержавейки рассчитана на монтаж криволинейных переходов, если выходной патрубок котла или печи расположен в стороне от вертикального канала дымохода. Также при гильзовании кирпичного дымохода гофрированная труба может применяться внутри конструкции, имеющей изгибы.

Гофрированные трубы

Необходимо выбрать качественную гофротрубу из нержавеющей стали, способной выдержать нагрев до 900 °С. Гофрированные элементы используются внутри и снаружи здания, но во втором случае они требуют утепления, чтобы избежать образования конденсата из-за контакта металла с холодным воздухом.

Сэндвич-системы

Двухслойная труба, представляющая собой сэндвич с негорючим теплоизолятором между металлическими оболочками из нержавеющей стали, выпускается в виде прямых и фасонных элементов для сборки дымохода любой конфигурации. За счет термоизоляционного слоя это наиболее практичный вариант дымоотводного канала, поскольку:

обеспечивается повышенная безопасность (внешние стенки системы не нагреваются до опасных температур, сам теплоизолятор устойчив к воспламенению);
позволяет устанавливать дымоход снаружи здания;
образуется минимум конденсата (внутренняя труба, по которой движутся продукты сгорания, не контактирует с холодным воздухом);
нет лишних теплопотерь, что позволяет отопительному агрегату работать в оптимальном режиме, без перерасхода топлива;
система монтируется быстро и без хлопот по утеплению трубы.

Сэндвич системы

Сэндвич-трубы универсальны, их используют для установки на газовый или твердотопливный котел, камины и печи любого типа.

Установка дымохода своими руками

Установка дымоходов своими руками вполне возможна при соблюдении требований нормативной документации, изложенных выше. Конечно, это работа не для новичка, но если Вы живете в частном доме, то волей-неволей придется научиться ремонтным и монтажным работам.

Чертеж и схемы

До начала монтажа и закупки материалов необходимо начертить чертеж или хотя бы схему, тщательно продумать все нюансы и нормативные требования к расположению элементов, определиться с количеством и составом необходимых комплектующим.

Расчет размеров

Длину трубы рассчитывают с учетом нормативных требований и высоты кровли (см. выше), но она не должна быть меньше, чем 5 м. Следует иметь в виду, что чем выше дымоотвод, тем больше должна быть толщина теплоизоляционного слоя, иначе охлаждение отходящих газов будет приводить к уменьшению и даже опрокидыванию тяги.

Диаметр принимается в соответствии с паспортом теплогенератора. Если диаметр выходного патрубка у котла нестандартный, то выбирают ближайший больший диаметр трубы. При устройстве самодельной или кирпичной трубы диаметр должен соответствовать нормативам (см. выше).

Подбираем место выхода через стену

Бывают разные виды стены – фронтальная и боковая. Боковая стена находится со стороны скатов кровли и под свесами кровли, на нее льется вода с кровли (или на ней расположены водосточные желоба). Над фронтальной расположен небольшой выступ кровли, вода с крыши на нее не попадает.

Идеальный вариант выхода дымохода из сэндвич-труб через стену – через фронтальную стену и таким образом, чтобы сверху по вертикали не находились окна, балкончики и другие препятствия, которые придется огибать. Вариант, когда дымоотвод прокладывается вдоль боковой стены, хуже – придется проводить конструкции через свес кровли и громоздить вокруг систему водоотлива (вода, льющаяся на дымопровод со ската кровли, уменьшает срок гильзы сэндвича, особенно оцинкованного, может привести к намоканию/замерзанию утеплителя, повышению теплопроводности сэндвича, уменьшению тяги, нагреву и даже загоранию стены дома). Любые огибания окон и других препятствий уменьшают тягу в борове. Но иногда можно отступить от стены, обогнуть свес кровли и не делать проход сквозь конструкции свеса:

Пошаговый монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу. Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами. Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел. На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу. Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком. Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Форма фланца – круглая или квадратная – принципиального значения не имеет.

Крепление к стене

Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками, если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене. К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.

Герметизация

Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.
