Уплотнение грунта пневматическими трамбовками: Обзор

Фундаментная подушка

Бывает: песчаная, щебеночная и бетонная.

При проектировании сооружения обязательно предусматривают, а при закладке дома проводят монтажные работы под фундамент, когда укладывается подушка, которую еще необходимо тщательно утрамбовать. Зачем ее требуется трамбовать? Затем, чтобы под основой сооружения была создана монолитная, крепкая и ровная плита, цель которой обеспечить как можно меньше усадки всего здания в будущем на долгие годы.

Фундаментная плита бывает следующих типов:

песчаная;
щебеночная;
бетонная.

У каждой из них есть свои достоинства и недостатки, но это не значит, что для строительства любого дома может подойти каждый из перечисленных типов подушки. Вследствие этого каждому застройщику рекомендуется провести определенный анализ и узнать состояние грунта

Зачем следует соблюдать такие меры предосторожности?

В этом случае при строительстве сооружения рекомендуется учитывать особенности климата, состояние почвы, наличие или отсутствие подводных вод, общие параметры и размеры объекта, а также разные другие факторы. Неправильно подобранная плита под фундамент, как и некачественно установленная, может привести к непоправимым последствиям, сюда относятся разрушение и просадка всего основания и появление трещин на стенах дома.

Многочисленные частные застройщики отдают предпочтение укладке подушки под фундамент из песка, она отличается своей простотой и дешевизной строительного материала. При этом такая основательная плита имеет один недостаток: на ней нельзя возводить тяжелые громоздкие здания. Но в частном строительстве при планировании обычных домов незачем соблюдать такие строгие условия, а потому такая подушка пользуется среди застройщиков популярностью уже много лет.

ГОСТ

Для вибрационных уплотняющих плит общие технические условия стандартизированы ГОСТом 31552-2012, изданным в августе 2013 года.

Стандартные машины этого типа сопровождаются нормативными документами, в которых указываются не только все технические характеристики самого механизма, но и глубина уплотнения для материалов различных типов.

Маркировка

Стандарт ГОСТ 31552-2012 рекомендует изготовителям виброплит использовать маркировку с конкретной индексацией, представляющей собой структуру вида ПВУХ–Y–Z–H, где:

ПВУ – плита вибрационная уплотняющая.
Х – способ передвижения (СР – самоходный реверсивный, СО – самоходный одноходовый).
Y – эксплуатационная масса, округленная до ближайших 10 кг.
Z – ширина рабочей поверхности в миллиметрах.
Н – порядковый номер модели.

Как правильно утрамбовать песок

Утрамбованный песок представляет собой материал, который прекрасно способен противостоять как растяжению, так и сжатию

Соответственно, такому процессу, как утрамбовывание песка следует уделять особенно пристальное внимание. Для того чтобы незаглубленный фундамент получился качественным и прочным, прежде чем приступать к такой работе, как устройство песчаной подушки, следует произвести тщательные расчеты, определиться с тем, сколько песка потребуется, и определить, какая толщина должна быть у подушки в вашем конкретном случае

Для выполнения работ потребуется строительный уровень и обыкновенная рулетка. Первым делом потребуется сделать разметку и выкопать траншею либо котлован.

Дно нужно очень тщательно выровнять, а грунт тщательно утрамбовать.

После этого можно переходить и к самому процессу устройства подушки. Чтобы все сделать корректно, нужно насыпать слой песка, толщина которого соответствует технологии закладки того или иного вида фундамента Материал обязательно следует предварительно намочить водой. Это нужно, чтобы плотность песка в процессе утрамбовывания оказывалась как можно больше.

В некоторых случаях допускается использование не чистого песка, а перемешанного с гравием.

При этом толщина слоя изменяться не должна. Самый простой способ достичь утрамбовать материал – нужно пройтись в обуви по слою песка и тщательно его утоптать. Помимо этого, можно использовать ручной вибратор. Из специальной техники можно использовать вибро плиту. Это позволит существенно ускорить процесс.

Толщина каждого слоя песка должна быть не более 200 мм. Минимальная толщина при этом не может быть менее 100 мм. И в данном случае подушка используется для выравнивания основания.

Максимальная толщина песчаной подушки под фундамент стандартно рассчитывается, исходя из ширины непосредственно ленты фундамента.

Электрические виброплиты и трамбовки Wacker Neuson

Компания Wacker Neuson предложила три новые модели виброплит с электроприводом от универсальных литий-ионных батарей. Батареи в двух вариантах были специально разработаны для тяжелых строительных работ. Емкости батареи достаточно, чтобы обеспечить одной машине работоспособность в течение рабочего дня. Операторы в течение нескольких секунд, благодаря модульной конструкции, могут заменить разряженные батареи новыми. Поскольку уплотнение электрическими виброплитами обходится без вредных выбросов, для такого оборудования открываются новые области применения: траншеи, строительные площадки, находящиеся в тоннелях и внутри зданий, природоохранные зоны. Wacker Neuson также недавно расширила свой ассортимент трамбовок новой мод. AS60e с питанием от батареи, которая обеспечивает экономию энергии до 55% по сравнению с бензиновыми аналогами. Кроме того, электродвигатель не требует технического обслуживания.

Вибротрамбовка для уплотнения грунта (пневматическая, каток, пневмотрамбовка)

Поиск по статьям (Введите 3 и более символов и нажмите кнопку Enter)

Назначение и область применения.

Всем известно, что качественное выполнение дорожных работ невозможно без предварительного выравнивания и уплотнения грунта.

Уплотнение грунта — искусственное изменение его свойств в строительных целях, не несущее коренных преобразований его физико-химического состояния.

Говоря научным языком, уплотнение грунта заключается во взаимном перемещении его частиц, результатом которого является возрастание числа контактов частиц между собой вследствие их перераспределения под воздействием приложенных механических усилий.

Благодаря этой подготовительной работе обеспечивается надежность сцепления, ровный рельеф и долговечность укладываемого покрытия.

При прокладке новых автотрасс или ремонте больших участков дорожного покрытия, при подготовке траншей для трубопроводов и уплотнении откосов на помощь приходят гидравлические навесные вибротрамбовки, которые устанавливаются как на гусеничные экскаваторы, так и на экскаваторы-погрузчики. Они применяются для уплотнения и выравнивания грунта и строительных материалов с различным размером фракции, включая камень, щебень и песок.

Огромным плюсом навесных вибротрамбовок является возможность их использования под любым углом и в условиях стесненного пространства, в труднодоступных и удаленных зонах в радиусе копания рабочего оборудования экскаватора.

Виды вибраторов для бетона

В плане устройства встречаются вариации приборов. Так, глубинный вибратор для бетона «носит» двигатель прямо в наконечнике. Там же располагаются эксцентрики. Напряжение к аппарату подводят по гибкому шлангу. Последний идет от электронного преобразователя.

Глубинный аппарат — погружной вибратор для бетона. Такой вводят в «тело» бетонной заливки. Вибробулова к корпусу прибора может крепиться не только через гибкий вал в виде резьбы, но и жестко. Кроме того, глубинные аппараты делятся на:

Ручные. В таких длина наконечника со шлангом начинается от метра и заканчивается на двух с половиной. Аппараты группы компактны, легки. Это портативный вибратор для бетона со встроенным двигателем электрического типа. С техникой удобно работать вручную, отсюда и название. Однако, при уплотнении больших объемов бетонной смеси вибраторы категории малоэффективны. Мощность приборов не превышает 1-го киловатта. Двигатели в машинах асинхронные. К моторам присоединены дебалансы. От них и исходят колебания, поступая в присоединенную к корпусу прорезиненным рукавом булаву.
Переносные. Для таких типичен гибкий вал. Он позволяет мотору аппарата стоять неподвижно. Следовательно, вал должен быть длинным. Минимум – 4 метра. Этого достаточно для уплотнения фундаментов частных домов. При меньших размерах вала можно не дотянуться до нужной точки, не погрузить булаву на заданную глубину. Максимальная длина шланга в переносных вибраторах превышает 10 метров. Сами аппараты массивные, крупные и мощные. В отличие от ручных, переносные уплотнители дают широкий радиус действия по нескольку метров во все стороны.

Доступнее и распространеннее глубинных являются внешние вибраторы для бетона. Именно их строение описано в первой главе. Модели класса делят на внешние и наружные. Последние передают вибрации через боковины опалубки, а первые воздействуют на раствор сверху.

Глубинный вибратор для бетона

Следовательно, и классификация на глубинные и внешние машины касается способа воздействия на строительную смесь. Еще одна классификация вибраторов обусловлена видом используемого в приборе двигателя. Электрический – самый распространенный, но не единственный. Есть, так же, приборы с:

Гидравлическими двигателями, преобразующими в механическую энергию силу воды
Пневматическими двигателями, получающими энергию от сжатого воздуха
Моторными движками с приводом от двигателя внутреннего сгорания

Двигатели героя статьи подразделяются не только по типу, но и мощи. Электрический вибратор для бетона на 220 вольт, к примеру, считается бытовым. Для промышленных объектов, крупных строек берут приборы с движком на 380 вольт.

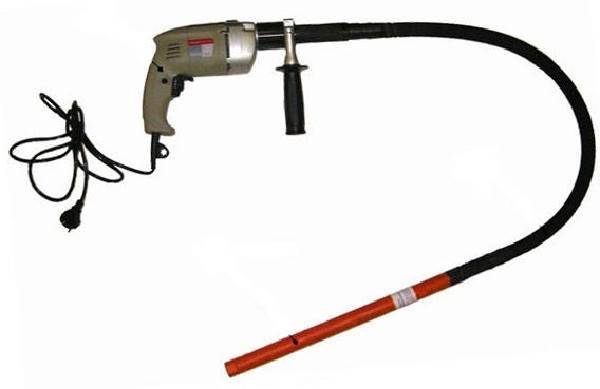

Вибратор для бетона из ручной дрели

От потребляемой мощности зависит сила вибраций, их распространение в бетонной смеси. Есть еще одна классификация уплотнителей для бетона. Разбирается характер колебаний, даваемых агрегатами:

Низкочастотные вибраторы подходят для работы с крупнофракционными смесями, в коих добавлены гравий и щебень внушительных размеров. Такие хорошо уплотняются при 3500 колебаний в минуту.
Среднечастотные приборы выдают от 3500 до 9000 колебаний в минуту. Столько нужно для эффективного уплотнения смесей со средней фракцией частиц.
Высокочастотные вибраторы нужны для работы с мелкозернистыми составами бетона, выдают от 10000 до 20000 колебаний в минуту.

Уплотнители бывают не только заводскими, но и самодельными. Часто, к примеру, делают вибратор для бетона из перфоратора. Работая в режиме удара, тот совершает высокочастотные возвратно-поступательные движения.

Достаточно добавить к аппарату арматурную пику в виде насадки и можно проникать ей в толщу бетона. Вибрация от перфоратора перейдет по пруту в смесь. Дополнительная насадка для вибратора для бетона при работе с горизонтальными конструкциями не нужна.

Глубинный вибратор для бетона с разными по размеру насадками

Обходятся штатным «носом» перфоратора, закрепляя прибор на опалубке с помощью стальной шайбы. Главное, подобрать ее диаметр. Закрепить перфоратор нужно так, чтобы насадка была под небольшим углом к горизонту.

Действие прибора распространится примерно на метр в обе стороны. Чтобы проработать весь фундамент, нужно переносить перфоратор, закрепляя все на новых и новых местах. Использовать уплотнитель, кстати, можно не только в работе с фундаментами, но и при заливке стяжек полов, колонн и прочих конструкций из бетона.

Зачем нужен песок под основание

Устройство подушки из песка под фундамент необходимо чаще всего в следующих случаях:

В условиях проблемного грунта. Например, если строительство планируется на пучинистой почве или торфянике, всегда существует опасность того, что незаглубленный фундамент в короткие сроки разрушится или перекосится. Устройство песчаной подушки позволяет основанию длительный период времени стоять на том месте, где нужно, сохраняя при этом собственную прочность и целостность.
Использование подушки позволяет прервать капиллярное сообщение, из-за чего контакт влаги с фундаментом полностью прекращается.

Как утрамбовать щебень вручную без применения виброплиты

Ручное уплотнение актуально при осуществлении небольших объемов ремонтно-строительных работ. Для его выполнения используют различные приспособления:

К деревянному брусу сечением 100х100 мм (или 150х150 мм) сверху прибивают горизонтальные бруски, выполняющие функции ручек. Его нижнюю часть обивают стальным листом. Такое приспособление поднимают вверх и резко опускают на щебневую поверхность. Из-за небольшой площади соприкосновения приспособления и щебневого слоя работы продвигаются медленно.
К нижней части бруса сечением 100х100 мм крепят металлический оголовок. Это более эффективный вариант по сравнению с инструментом, описанным выше.
Прочным и эффективным является металлический инструмент, предназначенный для трамбовки щебня своими руками, – стойка и подошва, сваренные между собой. Но работать им сложно, поскольку металл, в отличие от дерева, вибрации не гасит. В этом случае на помощь приходят специальные виброгасящие перчатки.

Еще один способ, как самостоятельно утрамбовать щебень на площадке, – использовать легковой автомобиль:

На площадку засыпают щебеночный слой, тщательно его разравнивают.
На автомобиле перемещаются по площадке в разные стороны до тех пор, пока щебневое основание не будет равномерно утрамбовано.
Если в некоторых местах образовались неглубокие колеи, их засыпают щебнем, а затем продолжают трамбовку площадки автомобилем.

Как укладывать плитку виброплитой

Укладка тротуарной плитки с помощью виброплиты мало чем отличается от обычной процедуры уплотнения. Единственное обязательное условие, наличие специального , закрепленного на рабочем органе оборудования. Коврик необходим для того, чтобы избежать излишнего повреждения плитки. Предпочтительнее пластины из полиуретана, поскольку они отличаются большей износоустойчивостью и не оставляют на поверхности тротуара черных полос.

Уплотнение грунта и других сыпучих материалов – это мероприятие, которое постоянно сопутствует различным строительным работам. Раньше утрамбовывали вручную, а сейчас применяют метод виброутрамбовывания с использованием виброплит. Производители предлагают широкий выбор оборудования данного типа, оснащенного дизельными, бензиновыми или электрическими двигателями. Приступая к эксплуатации техники, для достижения результата требуемого качества следует учитывать, что трамбовка разных материалов имеет свои особенности. Чтобы механизм для уплотнения прослужил долго, необходимо правильно им работать. При этом соблюдение техники безопасности позволит избежать травмирования.

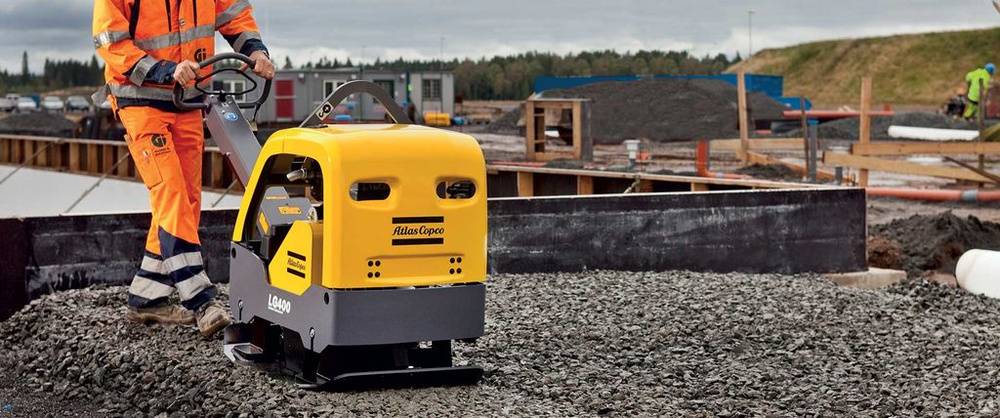

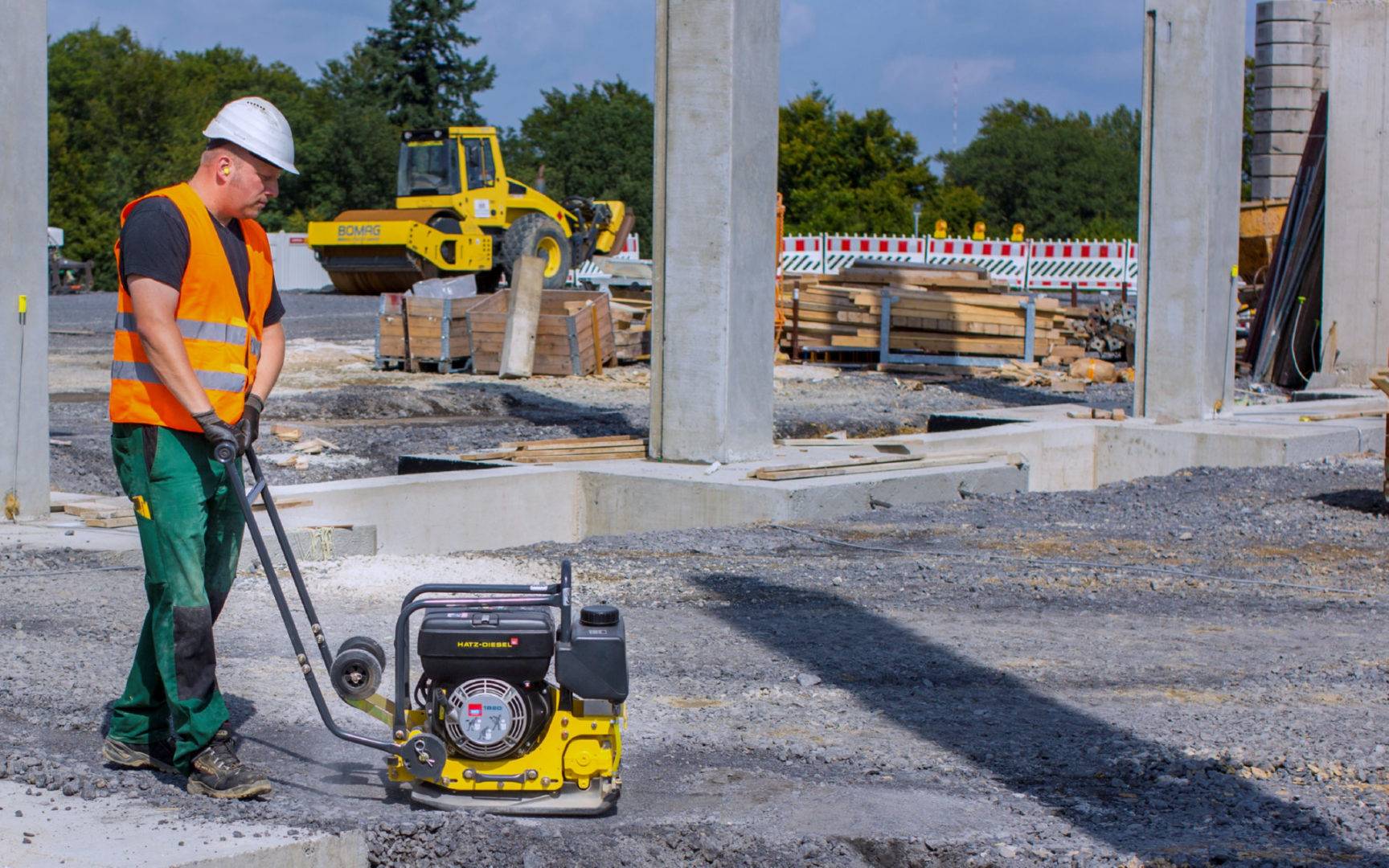

Виброплита предназначена для утрамбовывания с помощью колебательного воздействия

таких сыпучих материалов:

гравия;
песка;
щебня;
рыхлого грунта.

Отдельные частицы этих материалов в свеженасыпанной подушке под фундамент постройки расположены неплотно друг к другу. Чтобы их максимально сблизить между собой, выполняют трамбовку. Это улучшает несущие свойства насыпанных слоев, позволяя производить строительство на их поверхности различных объектов.

Сфера применения виброплит затрагивает многие направления строительства. Виброутрамбовывание широко используют при выполнении следующих работ:

строительстве дорог;
обустройстве газонов;
устройстве засыпных подушек под фундаменты различных типов для самых разных построек, а также под полы больших зданий;
укладке асфальтового покрытия;
строительстве автомобильных стоянок, спортивных площадок;
уплотнении дна котлованов и траншей под разнообразные инженерные коммуникации.

Самодельная виброплита

Заводские установки для трамбовки стоят немало. Поэтому некоторые мастера предпочитают изготовить виброуплотнитель самостоятельно. Этот процесс потребует навыков владения сваркой и наличия небольшого набора инструментов.

Преимущества самоделки

Стоимость устройства, изготовленного самостоятельно, гораздо ниже, чем у готового оборудования. По внешнему виду оно напоминает мотоблок с вибромоторчиком. Качество и долговечность обеспечиваются простотой конструкции. Эффективность такого вибратора не ниже, чем у покупного, а бывает и выше. Достоинства самодельной виброплиты:

Полное соответствие условиям работы, для которых она изготовлена, позволяет качественно выполнять назначенные функции.
Хозяин выбирает сам, какую сделать виброплиту: с электродвигателем или ДВС.
О собственной безопасности тоже каждый беспокоится самостоятельно. Поэтому все нужные системы защиты будут предусмотрены и установлены.
Наличие собственного устройства позволит выбирать время и место работы по своим обстоятельствам.

Выбор тягового устройства

В первую очередь необходимо решить вопрос, какой вид топлива предпочесть. Это может быть изготовленная своими руками виброплита на 220 В, однако её использование будет ограничено. Дизельный мотор слишком шумный и тяжёлый, поэтому предпочтительнее остановиться на бензиновом двигателе. Такой привод позволит производить уплотнение земли, песка, насыпных строительных материалов, плитки и асфальтных покрытий.

Для обеспечения приемлемого качества уплотнения подойдёт одно — или двухцилиндровый двигатель. На рынке их немало. В более дорогой категории наибольшей популярностью пользуются модели от Honda и Kipor, а также дешёвые Lifan, DDE и Champion.

Материалы и приспособления

Все, что нужно для постройки виброплиты с бензиновым двигателем, обычно имеется рядом или недорого приобретается на рынке. Материалы, которые предполагается использовать:

Бензиновый мотор.
Металлический лист размером 0, 80 на 0, 45 метра и толщиной 8— 0 миллиметров.
Два куска швеллера.
4 болта на 12.
Трубка для рукоятки — подбирается по размеру ладони.
Амортизаторы от автомобильного мотора.
2 колеса.

В крайнем случае имеется такая услуга, как прокат инструментов. Аренда необходимого оборудования обойдётся недорого. Приспособления, нужные для работы:

Аппарат для сварки и электроды.
УШМ и диски к ней.
Сверловочное приспособление (дрель или станок).
Молоток или небольшая кувалда.
Линейка, мел или чертилка, рулетка.
Защитные средства: маска сварщика, очки, перчатки.

Изготовление вибростола

В первую очередь изготавливается рабочая площадка. Края листового металла необходимо загнуть на 30 40 градусов относительно земли. Для этого поверхность пластины нужно надпилить в 10 сантиметрах от края, глубиной не более половины её толщины. Затем согнуть по линии надреза молотком. Швы на местах сгибов необходимо обварить для жёсткой фиксации. Такая конструкция подошвы позволит будущей виброплите скользить по поверхности, а не зарываться в неё.

Наиболее ответственный момент — приваривание швеллеров к подошве. Их нужно вымерять точно по размеру плиты и приварить, ориентируясь на центр — так, чтобы между ними было 70— 00 миллиметров. Чтобы плиту не повело, перегревать свариваемый материал не следует. Для крепления необходимо разметить швеллер по крепёжу мотора. Его можно просто приложить к полозьям из швеллера и нанести точки мелом или маркером. Можно также замерить эти расстояния рулеткой. После просверливания отверстия двигатель ставится на место и крепится болтами.

Сделайте башмак

Перенесите размеры заготовки с чертежа на стальной лист.

Раскрой пластины для башмака.

Можно просто выровнять вертикально установленный на металле брус и обвести контур карандашом.

Делаем башмак уплотнителя грунта.

В зависимости от толщины пластины, вырежьте заготовку ножницами по металлу или выпилите лишнее болгаркой. Снимите заусенцы напильником, зажав деталь в тисках.

Разметьте и высверлите отверстия под шурупы, сделайте углубления под шляпки зенковкой или сверлом большего диаметра.

Зачистите наждачной шкуркой поверхности.

Башмак для трамбовки.

Согните крылья заготовки в тисках, что будет просто сделать с первыми двумя противоположными сторонами. При сгибе двух оставшихся сторон губки тисков могут оказаться шире башмака, тогда используйте подготовленный для трамбовки брус.

Какой песок лучше использовать

Как мы уже успели выяснить, песок (как карьерный, так и речной) может делиться на несколько различных фракций. Самая мелкая из их числа при выполнении такой работы, как устройство фундамента, не применяется вообще. Даже в том случае, если вы делаете незаглубленный вариант основания под легкую веранду или беседку. Связано это с тем, что мелкий материал быстро осядет, из-за чего подушка в короткие сроки потеряет свою форму, в результате чего готовое строение перекоситься.

Соответственно, для того, чтобы подушка под фундамент прослужила максимально долго, лучше использовать песок покрупней.

Что касается карьерного песка, его применение в принципе тоже вполне допустимо. Но он по своим качественным характеристикам существенно отличается от речного. Поэтому многие предпочитают действовать по принципу: зачем приобретать материал низкого качества, если более качественный можно купить не намного дороже.

При выборе песка для того, чтобы произвести устройство подушки под фундамент, следует обращать внимание и на следующие моменты:

если материал имеет большое количество вкраплений глинистого характера, раствор из такого песка окажется недостаточно прочным;
нужно выбирать не слишком сыпучий, но и не слишком мокрый;
перед использованием песок обязательно нужно дополнительно просеять.

Местный грунт не уплотняют

Эту ошибку допускают, когда под фундамент или в обратной засыпке используют не привозной песок, а грунт, который был извлечен при рытье котлована или траншеи. Часто люди полагают, что родной грунт и так уплотнен, поэтому считают, что если походить по нему или несколько раз проехаться на тракторе, то он достигнет необходимой плотности. На самом деле такое представление является строительным мифом.

Когда подготавливается котлован или траншея из нее изымается часть грунта, нарушая целостность почвы. За многолетнюю историю земли грунт на нашем участке уплотнился, но при копке он разуплотняется. Если родной грунт возвращают в обратную засыпку или в качестве подушки под фундамент, то его плотность оказывается ниже, чем у почвы вокруг.

Дополняет негативную картину коэффициент фильтрации, который отображает скорость прохождения влаги через почву. Вода стремится проникнуть в зону с наименьшим коэффициентом фильтрации, поэтому мы получаем под отмосткой или домом прослойку из просадочного грунта.

Коэффициент фильтрации у разных типов грунта

На службе у клиента

Прямая поддержка производителя после первоначальной продажи любого оборудования защищает инвестиции подрядчика и продлевает срок службы машин. Обучение оператора в дилерском центре или на заводе-производителе повышает производительность труда, а также снижает риск преждевременного выхода из строя оборудования. Некоторые производители предлагают обучение прямо на рабочей площадке. В этом случае экипаж получает необходимые навыки и узнает, как эксплуатировать и обслуживать оборудование, в реальных условиях. Хорошей практикой является публикация инструкций по эксплуатации машин в сети Интернет. Это позволяет подрядчикам, операторам и механикам получать доступ к ним в режиме 24/7 для решения вопросов, которые могут возникнуть в любой момент при эксплуатации или техническом обслуживании.

Преимущество производителя, который предлагает широкий ассортимент продукции, состоит в том, что упрощается задача по комплектации парка оборудования. В одном «окне» удобнее заказывать и запасные части, и расходные материалы, например, гидравлическое масло. Некоторые производители предлагают специальные программы финансирования, чтобы сделать владение различными новыми машинами доступнее для разных категорий заказчиков.

Правильный выбор оборудования для уплотнения может казаться совсем несложной задачей, учитывая количество предложений на рынке. Но если потратить время на изучение того, как каждая функция конкретной машины влияет на общий результат при выполнении работ, это в конечном итоге может принести большую пользу. Именно ключевые функции машин обеспечивают подрядчику конкурентные преимущества, сокращают сроки выполнения работ и, самое главное, повышают рентабельность.

Трамбовка для уплотнения грунта, песка или гравия: Использование
