Какой выбрать глубинный вибратор для уплотнения раствора бетона: ТОП-10 популярных моделей

Принцип работы

Использование вибратора для бетона сводится к последовательному погружению его вглубь залитого в опалубку раствора. Шаг погружений около 30-50 см. При работе с армированными бетонами нужно избегать контакта вибронаконечника с металлическими частями.

При работе с инструментом следует строго соблюдать рекомендации производителя и правила безопасности, изложенные в инструкции. Перед началом работы нужно производить тщательный визуальный осмотр и пробный пуск. Гибкий вал и вибронаконечник — это расходные части. В случае значительного износа их нужно немедленно заменить.

Параметры выбора ирригатора

Разберемся, какой ирригатор для полости рта лучше выбрать, в зависимости от его функциональных особенностей.

Правильно выбрать ирригатор для полости рта можно, ориентируясь на его основные параметры:

  • портативный или стационарный тип;
  • тип зарядки и аккумулятора;
  • наличие насадок;
  • показатели мощности и напора;
  • количество пульсаций.

Стационарный или портативный ирригатор

Лучший ирригатор полости рта для использования вне дома — портативный. При выборе дорожного варианта прибора учитывается емкость аккумулятора, объем вмещаемой жидкости, наличие чехла для транспортировки.

Лучший ирригатор для домашнего использования — стационарный. Здесь приоритетно количество насадок в комплекте и объем резервуара. Стационарный прибор надежнее, имеет больший срок годности.

Тип зарядки и аккумулятора ирригатора

Чтобы выбрать портативный ирригатор для чистки зубов дома и вне его, обратите внимание на емкость аккумулятора. Стационарные устройства не нуждаются в подзарядке – они работают от сети

Некоторые модели компактных приборов, которые приходится возить с собой, работают без подзарядки больше 2 недель. Это возможно, если ирригатор использовать 2 минуты дважды в день. Для полной зарядки такого прибора хватает 4 часов. В таких ирригаторах используются аккумуляторы лучших брендов: AZDENT, Waterpulse, SOOCAS, h2ofloss, Mornwell, TackOre, ICOCO.

Насадки ирригатора

В выборе ирригатора ключевую роль играет комплект насадок. Именно они определяют, как будет подаваться жидкость. Есть следующие виды насадок.

Пародонтологическая

Для очищения задесневого края и зубодесневого кармана. Это тонкий наконечник, изготовленный из мягкой резины. Не используется на высокой мощности.

Щетка

Используется для дополнительного воздействия при большом количестве налета. Не является заменой зубной щетки.

К стационарному прибору прилагается много насадок, рассчитанных на каждого члена семьи. У некоторых моделей их количество достигает 10 и более (в зависимости от режимов работы). В комплектации мобильных устройств имеется не более 4.

Регулировка мощности и напора

Мощность прибора определяет силу напора струи

Это важно при наличии воспалительных процессов. Мощность в портативных моделях — 250–600 мПа, в стационарных значительно превышает эти цифры и составляет 660–900 мПа

Стоматологи советуют использовать средние мощности. Например, если режимная шкала имеет деления с 1 до 5, для здоровой полосы рта нужно выбирать 3, а на шкале от 1 до 10 – 5 режим. В детском возрасте самый подходящий режим – 1.

Количество пульсаций

Этот показатель указывает на вибрации, производимые ирригатором за минуту. От них зависит, как будет поступать вода: сплошной или пульсирующей струей. В большинстве приборов частота пульсаций — 1 200 в минуту, но в некоторых приборах их число выше.

Сильная пульсация не используется при воспалении десен и при наличии брекетов или коронок.

Объем резервуара

От этого показателя зависит сила напора и количество процедур. Стандартная чаша у стационарного ирригатора составляет 0,5–1 литр, у портативного — 0,15–0,25 литра.

Принцип подачи жидкости

Этот параметр важен при выборе ирригатора, поскольку от него зависит качество очистки налета.

Есть 3 типа приборов:

  • Импульсный — самый щадящий и эффективный.
  • Микропузырьковый — производит насыщение водной струи пузырьками воздуха, которая хорошо очищает, массирует десна, обеспечивает антибактериальный эффект.
  • Моноструйный — подключается к водопроводному крану, обеспечивающему напор воды. Стоит такой ирригатор недорого, но это малоэффективный и морально устаревший тип.

Время непрерывной работы

Зависит от источника питания. По мере эксплуатации емкость аккумулятора уменьшается, его приходится постоянно подзаряжать, а через определенное время менять. У некоторых стационарных приборов есть таймер, переводящий ирригатор в «спящий» режим. Таким образом он еще защищает от перегрева.

Режимы

Функциональность прибора расширяется, если в нем предусмотрено много различных режимов. Существуют режимы:

  • микромассажа и спрея – при пародонтозе;
  • турбопоток пульсация – только для здоровых людей.

Чтобы купить лучший ирригатор, нужно выбрать прибор с максимальным количеством режимов. Особенно это касается стационарного домашнего устройства, которым будут пользоваться несколько человек с разными потребностями в очистке.

Из чего состоит устройство и как оно работает

Все глубинные вибраторы созданы для уплотнения бетона. В процессе его функционирования пузырьки воздуха выходят наружу, что положительно сказывается на силе сцепления бетонной смеси с армированной конструкцией. Результат – создание целостной и прочной монолитной конструкции. Если данный инструмент не использовать, то бетонный состав получится рыхлым, неустойчивым к вибрации и существенным нагрузкам, будет бояться температурных перепадов, со временем растрескается и придет в негодность.

Принцип работы устройства основан на вибрационных движениях булавы. Это поможет заполнить бетонным составом все уголки опалубки. Приспособление начинает функционировать только после полного погружения в бетон. Производители выпускают вибробулаву с диаметром от 2,5 до 10 см. Параметры зависят от формы бетона, количества используемой арматуры и габаритов строения. Вращательные движения вибробулавы позволяют распределить бетонный раствор по всей поверхности залитой площадки. Если предстоит сшивать несколько слоев, то вибратор погружается в предыдущий слой на глубину не менее 12 сантиметров. Это поможет их скрепить.

Положительные моменты при использовании глубинного вибратора заключаются в следующем:

  1. Уменьшается объем предстоящих работ.
  2. Сокращается время укладывания бетонных слоев.
  3. Ускоряется строительный процесс.
  4. Увеличивается надежность и крепость монолитных фундаментов.
  5. Имеется возможность регулировки и подбора диаметра виброиглы.
  6. Простота в обслуживании.
  7. Элементарность в эксплуатации.
  8. Легкость в транспортировке.

Классификация глубинных вибраторов

Все глубинные вибраторы в зависимости от типа привода делятся на:

  • пневматические;
  • электрические;
  • бензиновые;
  • дизельные.

Глубинный вибратор может подразделяться и по другим признакам. Его разновидности и их особенности наиболее полно представлены в предложенной ниже таблице.

Виды глубинных вибраторов
Тип вибратораДиаметр вибронаконечникаСистема вибрацииТип трансмиссии
ПневматическийСерия PNU диаметром 25-100 ммтурбинаВоздуховод: имеет резиновое покрытие и ограниченную длину из-за возможного снижения давления
ЭлектрическийСерия AN диаметром 25-70 мм; Серия AX диаметром 25-58 мммаятник эксцентрикГибкий вал: состоит из троса, расположенного внутри шланга, имеет максимальную длину в 6 м
Дизельный или бензиновыйСерия AN диаметром 25-70 мм; Серия AF диаметром 36-65 ммвысокая частотаЭлектрокабель: имеет резиновое покрытие и неограниченную длину

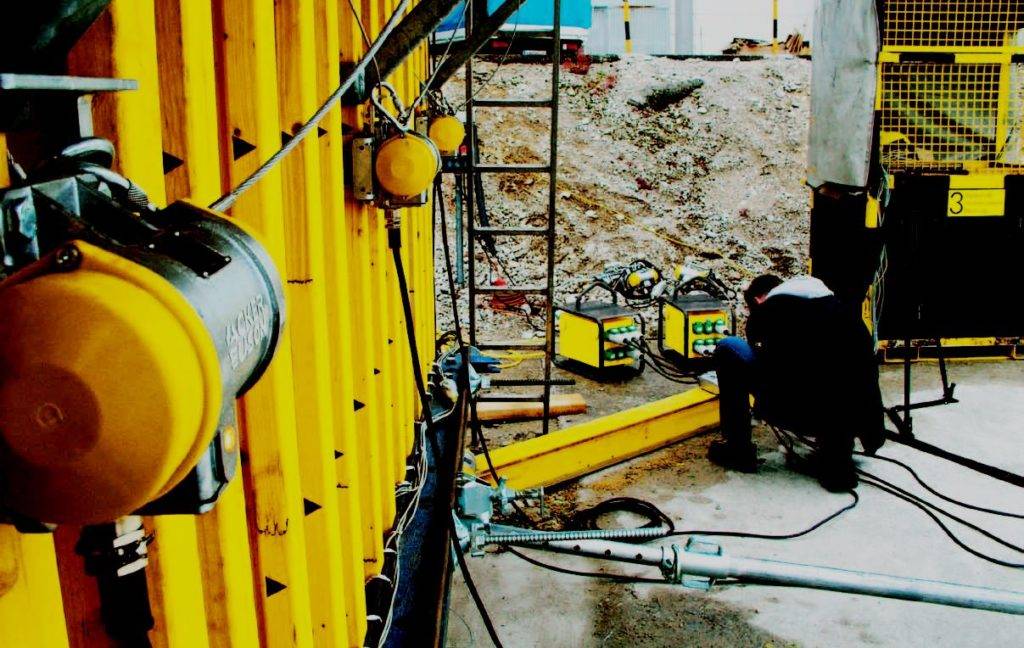

Рис. 2 — Глубинный вибратор в использовании

Инструкция по использованию глубинного вибратора

В процессе работы глубинного вибратора необходимо постоянно контролировать изнашиваемость угольных щёток, расположенных в двигателе, а также следить за состоянием вибронаконечника и гибкого вала. Своевременная смена подшипников на электродвигателе привода гарантирует бесперебойную работу агрегата. Используя глубинный вибратор, стоит придерживаться следующих правил:

Заливку бетонной смеси для виброуплотнения необходимо выполнять равномерно с небольшой высоты. Каждый последующий пласт бетона должен быть не толще 50 см.
Опускать вибронаконечник устройства в бетонную смесь нужно строго вертикально без его смещения в горизонтальной плоскости. Разрыв между местами ввода наконечника должен составлять около 10 диаметров устройства.
Зоны вибрирования обязательно должны перекрывать друг друга. Так гарантируется отсутствие необработанных мест в бетонной смеси.
Для обеспечения лучшего сцепления между слоями бетона вибронаконечник стоит опускать в раствор на глубину не меньше 10 см.
Продолжительность вибрирования напрямую связана с маркой бетонной смеси и диаметром наконечника. Обычно это время составляет 5-15 секунд. Чем гуще бетон, тем дольше должен быть промежуток вибрирования.
Гарантией качественной обработки бетона является его блестящая гладкая поверхность без образующихся пузырьков воздуха.
Стоит избегать соприкосновения вибронаконечника и стенок опалубки, а также арматуры. Расстояние между ними должно быть не менее 7 см.
Извлекать глубинный вибратор из смеси нужно постепенно и медленно

Важно, чтобы отверстие от вибронаконечника в бетоне полностью закрылось.
Глубинный вибратор нельзя использовать на поверхности бетона.
Для бесперебойной работы агрегата не стоит его эксплуатировать без раствора.
Хоть некоторые модели установок и могут обходиться без ремонта, всё же не стоит пренебрегать регулярным техническим осмотром агрегата.

Предложенное нами видео поможет вам более точно рассмотреть глубинный вибратор в работе:

О производителях

Среди российских производителей глубинных вибраторов особого внимания заслуживают следующие компании:

Среди зарубежных производителей стоит отметить следующих изготовителей вибраторов:

Глубинный вибратор: особенности выбора

Приобретая глубинный вибратор, первое, на что вам нужно обратить внимание, – это электродвигатель. Он бывает 220 В и 42 В

Первый электродвигатель работает от обычной бытовой розетки. Второй агрегат требует понижающего трансформатора.
Затем стоит определиться с длиной гибкого вала. Она бывает 3, 4,5 и 6 метров. В зависимости от условий использования вы можете подобрать нужную длину.

И напоследок стоит определиться с вибронаконечником (булавой). Стандартные его диаметры бывают такими: 28, 38, 51, 76 мм. Для вибротрамбовки бетона в узких труднодоступных местах используются вибронаконечники небольшого диаметра (28 или 38 мм). Для заливки фундаментов применяются булавы большего диаметра (51 или 76 мм).

По типу привода

Двигатель – один из основных узлов вибратора.

Исходя из типа привода, различают вибраторы:

Электромеханические.

Привязаны к электросети – однофазной (220 В) или трехфазной сети (380) – имеют ограниченную мобильность. Ручные вибраторы для бетона на 220 В не требуют каких-либо специальных условий, но не дают большой мощности. Модели с трехфазным двигателем мощнее, но тяжелее и сложнее в подключении;

На основе двигателя внутреннего сгорания – бензинового или дизельного.

Вибраторы не зависят от электросети и имеют мощность до 4 кВт – этого достаточно для виброобработки бетонных массивов большого объема. Минусы – большие габариты и вес, сложность обслуживания.

Существуют портативные модели бензиновых вибраторов для бетона. Они мобильны – двигатель помещается в заспинном рюкзаке. Однако стоят они дороже стационарных, а мощность обычно не превышает 2 кВт.

Пневматические.

Колебательное усилие создается за счет подачи струи сжатого воздуха из компрессора. Пневмовибраторы применяют в промышленных условиях – они имеют большой ресурс, взрыво- и электробезопасны, не требуют сложного обслуживания, могут работать в условиях влажности и запыленности. Основная сфера применения – производство ЖБИ-изделий.

Исходя из мощности, можно условно выделить вибраторы:

  • бытовые – до 2 кВт. Это стационарные или более удобные (и дорогие) портативные модели – для работы с ними не требуется специальных знаний и опыта;
  • профессиональные – до 4 кВт. Тяжелые и, как правило, стационарные модели, обслуживание которых требует специальных навыков. Используют такие вибраторы для укладки бетона в многоэтажном и промышленном строительстве, на производстве железобетона.

Полировка бетона своими руками

Критерии выбора глубинного оборудования

Для того, чтобы правильно выбрать глубинный вибратор, нужно учитывать, с каким объемом работы придется столкнуться и что требуется обработать: балка, фундамент, плита и тому подобное. После обозначения цели и направления работы уже можно определится с техническими характеристиками глубинного агрегата, такими как тип привода, мощность двигателя, протяженность гибкого вала, диаметр булавы, вибрационная частота и другие.

Для начала нужно определиться с типом силового привода. Если есть доступ к электрической сети, то можно выбрать электродвигатель. Если нет, то подойдет основанный на работе от топлива, дизельный или бензинный двигатель.

Мощность силового привода — тоже важная характеристика при выборе глубинного вибратора, которая находится в переделах 400-1500 Вт. От нее зависит качество и продолжительность работы. Существуют более мощные двигатели, которые применяются в строительстве масштабных конструкций.

Длина мягкого вала бывает до 12 метров, которая зависит от глубины работы глубинного вибратора.

Выбор диаметра вибронаконечника зависит от толщины слоя бетона и составляет 0,25 от него. В основном наконечники поставляются с диаметрами от 28 до 60 мм.

Обязательно в комплекте поставки должны присутствовать паспорт на изделие, сертификат на соответствие, гарантийный талон. Цена на глубинное оборудование напрямую зависит от производителя продукции и технических характеристик товара, которая колеблется в диапазоне 5000-7000 рублей в зависимости ручной или промышленный вибратор.

Лучшие высокочастотные глубинные вибраторы

Особенностью высокочастотного глубинного вибратора является наличие преобразователя, который предназначен для превращения частоты 50 Гц обычной электросети в 200 Гц. Это позволяет увеличить производительность в несколько раз, улучшить качество заливки. Работают в паре с электроприводом, комплектуются гибкими виброприводами, длиной до 20 метров.

ВПК Механизация 60T

Укомплектован асинхронным двигателем, встроенным преобразователем. Гибкий вал длиной 5 м имеет надёжную защитную оболочку. Оборудование потребляет минимум энергии, но отличается повышенной производительностью. За час с помощью этого прибора можно уплотнить до 17 кубометров бетона. Питание от бытовой электросети.

Наконечник из легированной стали имеет длину 434 мм, диаметр булавы 60 мм. Эти параметры делают инструмент удобным при работе по заливке фундаментов, колон и монолитных стен. Для управления установлен удобный кнопочный итальянский переключатель. Термозащита немецкой компании Thermik обеспечивает возможность интенсивной эксплуатации в течение рабочего дня.

Достоинства:

  • Высокая степень уплотнения;
  • Подшипники из инструментальной стали;
  • Класс защиты вибронаконечника IP58;
  • Герметичная распределительная коробка;
  • Повышенная износоустойчивость вала.

Недостатки:

Не обнаружены.

Wacker Neuson IEC 58/230/5/15

Характеристики глубинного вибратора из Германии позволяют использовать инструмент профессиональными строительными бригадами. Комплектуется булавой диаметром 58 мм с наконечником из закалённой стали. Имеет встроенный преобразователь напряжения и частоты. Работает в паре с асинхронным двигателем. Гибкий вал надёжно защищён от износа, по отзывам пользователей, его трудно случайно повредить во время использования на стройплощадке.

Все электронные компоненты устройства защищены от воздействия влаги. Равномерную подачу электроэнергии контролирует защитный прерыватель. При скачках напряжения выполняется отключение на 3 миллисекунды, что позволяет надёжно защитить прибор от выхода из строя, без снижения его производительности.

Достоинства:

  • Длинный электрокабель для свободного перемещения;
  • Высокая скорость удаления воздуха;
  • Стабильная работа;
  • Возможность выбрать булаву из трёх размеров.

Недостатки:

Завышенная цена.

Caiman CTR3800T

Продукция международной компании с французскими корнями привлекает высоким качеством, надёжностью, производительностью. Используется в паре с фирменным высокочастотным преобразователем, имеет булаву небольшого диаметра. Это позволяет эффективно воздействовать на мелкозернистый раствор, улучшать его текучесть и проницаемость в небольшие ячейки между арматурой.

Особенностью является увеличенный ресурс, электроинструмент не требует ремонта на протяжении 3000 часов. Непрерывная работа может продолжаться на протяжении 5-6 суток. Устройство обладает высоким радиусом действия – 65 см – один из лучших показателей в классе. Электробезопасность инструмента на высоком уровне, благодаря установки электромотора в булаву и эффективной защиты кабеля от износа, механических повреждений.

Достоинства:

  • Простое управление;
  • Вибронаконечник можно легко заменить;
  • Высокая частота колебаний;
  • Расширенная гарантия производителя.

Недостатки:

Не обнаружены

Лучший цемент

Сборка вибратора своими руками из дрели

Если вам необходим глубинный вибратор, то его можно собрать просто из электрической дрели.

Прежде чем изготавливать самодельный вибратор для бетона, необходимо понять, на чем основан принцип действия приспособления

Обыкновенную дрель можно найти практически в каждом доме. Основной движущей силой такого устройства будет превращение вращательного движения в колебательное.

Главной движущей силой устройства будет самая обыкновенная дрель

Выбор материала для сборки вибратора

Для сборки такого устройства из дрели подойдёт любой инструмент мощностью 1 кВт и более. Понадобится насадка с эксцентриком и прочный наконечник из нержавейки. Кроме этого, в наличии должны быть:

  • трубка из нержавейки длиной 55 см и Ø 4 см;
  • металлический стержень Ø 15 мм;
  • отрезок металлического стержня прямоугольной формы;
  • два качественных подшипника и втулка;
  • гнущийся армированный шланг с гидроизоляцией или резиновая прочная трубка;
  • внутренний стержень для трубки (можно взять тросик спидометра).

Инструменты для сборки

Для сборки вибратора надо иметь набор таких инструментов:

  • набор свёрл по металлу;
  • электро или газосварка;
  • ножовка;
  • стержень прямоугольного сечения.

Этапы изготовления глубинного вибратора

Сборка конструкции проводится в следующем порядке:

  1. Подбираем нержавеющую трубку из стали длиной около 40–60 см и Ø 3–4 см. Для устройства внутреннего стержня надо взять металлический прут Ø 12–15 мм. Он будет сдвигать всю систему механизма в определённую сторону и обеспечивать вибрационные колебания. Так как бетон является очень агрессивной средой, то нержавеющая сталь — это единственный подходящий металл для изготовления вибратора.

  2. Изготавливаем центральную деталь и подготавливаем металлическую трубку, а затем совмещаем их между собой. Предварительно на одном конце стержня насквозь сверлим отверстие, посредством которого будем прикреплять привод к прибору.

  3. Чтобы сердечник мог легко и свободно «ходить» без трения, надо взять несколько качественных подшипников, в середину которых будет устанавливаться округлая часть конца стержня. Затем его надо продеть внутрь трубки, и с двух сторон до упора забить подшипники.

  4. Если с боку носовой части конец стержня слишком выдаётся вперёд, то его надо обрезать до длины 5 или 10 мм. Также подшипники надо с двух сторон надёжно защитить металлической самодельной крышкой от проникновения в них пыли и грязи, иначе устройство перестанет вращаться и эксплуатировать его будет невозможно. Подшипники должны быть качественными, так как на них приходится самая большая нагрузка вибратора.
  5. На второй конец гибкого стержня надеваем втулку, которая будет плотно закрывать вращательный элемент вибратора.

  6. Готовим трубку из толстой резины или гнущегося пластика и подвижный стержень для сборки внутреннего устройства, который может свободно гнуться. Из этих элементов делаем эксцентричный вал, который предназначен для соединения электродрели с насадкой, создающей виброколебания.

  7. На вал надеваем трубку так, чтобы с двух его сторон осталось снаружи 4–5 см запаса. При вращательном движении стержня создаётся определённая вибрация, которая и необходима для работы всего устройства.
  8. Далее с одной стороны вдеваем в стержень специальную втулку. Упираем в стержень сердечника, где делали отверстие и соединяем их воедино. Набиваем втулку так, чтобы она плотно уткнулась в подшипник и хорошо скрыла соединительный «шов».
  9. Затем на втулку натягиваем шланг и крепим его плотно хомутом, а также делаем из какого-нибудь плотного материала защитный чехол для наконечника.

  10. Получился вибратор для бетона, сделанный из дрели.

Электрическая дрель — оптимальный инструмент, если нужно сделать погружной бетонный вибратор

Советы по выбору

Есть несколько критериев выбора лучшего глубинного вибратора:

Тип силового привода. Если вы имеет постоянный доступ к электросети, то выбирайте электродвигатель

Но если доступа к электрической сети нет, то рекомендуем обратить внимание на дизельные и бензиновые двигатели. Они также долговечны, но требуют постоянного пополнения топлива.
Мощность привода

У современных устройств она в пределах 400-1500 Вт. От мощности во многом зависит скорость работы и ее качество. Мощные двигатели используются в масштабных строительных работах, а в быту прослужат устройства с меньшей мощностью.
Длина мягкого вала. Зависит от глубины работы самой конструкции. Обязательно производите все измерения перед покупкой глубинного вибратора.
Диаметр наконечника. Зависит от толщины слоя бетона. Старайтесь брать вибронаконечники помощнее, они отличаются универсальностью и прослужат намного дольше.
Наличие подробной инструкции в комплекте. Вообще обращайте внимание на укомплектованность. Чем она обширнее, тем универсальнее будет конструкция. Наличие инструкции позволит быстрее разобраться с назначением конструкции и ее работой.

Глубинный вибратор: характеристики

         Глубинные вибраторы для бетона используются при создании монолитных конструкций.

         Глубинные уплотнители выпускаются следующих типов: электромеханические, механические, высокочастотные и портативные.

         Конструкция состоит из корпуса, электрического двигателя, эластичного вала и вибрационного наконечника. Дополнительными элементами являются выключатели, рукоятки, штанги.

         Эластичный вал изготовлен из стального троса, заключенный в гибкий корпус. Посредством гибкого вала вращательный момент передается от электродвигателя к вибробулаве.

         Вибронаконечник – это цилиндрическая капсула, внутри которой помещен планетарно-вибрационный механизм.  Он конвертирует вращательные движения вала в вибрационные колебания. Глубинный вибратор для бетона может иметь несколько наконечников. Узлы крепления у них универсальны, поэтому замена происходит довольно быстро. Вибронаконечники могут создавать колебания капсулы в пределах 11500 ударов в минуту.

         Наряду с электрическими, глубинные вибраторы для бетона могут оснащаться и пневматическими приводами.

Как правильно пользоваться?


В заливке бетонных стяжек, все чаще используются вибраторы для бетона. При работе с уплотнительным механизмом для получения максимального эффекта учитывают тонкости его применения. Таким образом, каждый тип уплотнителя имеет требования по его использованию. Глубинное оборудование состоит из гибкого вала, который погружают в раствор в зависимости от длины вала. Вибронаконечник не должен соприкасаться со стенками формы и до опалубки должно соблюдаться расстояние больше десяти сантиметров.

Чтобы собрать вибратор, придерживаются следующих этапов:

  • крепят вибронаконечник к гибкому валу;
  • соединяют противоположный конец детали с вращающим моментом к двигателю;
  • заполняют стыки герметиком;
  • фиксируют валы.

По окончании сборки, оборудование тестируют на возможные повреждения. Если неисправности не обнаружены, начинают пробный запуск. Устанавливают оборудование на ровную поверхность и с легкостью бьют по опалубке, таким образом, чтобы получилась вибрационные волны.

При использовании этого уплотнителя колебание передается раствору по поверхности, которая касается корпуса оборудования. Перед включением уплотняющего механизма, его следует проверить на возможные повреждения и прочность резьбовых стыков. После этого оборудование для трамбовки ставят на рабочее место и фиксируют болтами

Важно сделать заземление, для безопасной работы вибрирующего механизма. В процессе трамбовки подтягивают болты спустя пять минут и один час использования оборудования, тогда исключается возможность расшатывания прибора и выскакивания болтов
