Как сделать виброплиту с электродвигателем своими руками для уплотнения грунта самодельно? Обзор и размеры

Дополнительные элементы

Дополнительными элементами являются:

  • рукоятка (водило), использующаяся для направления виброплиты во время работы;
  • тележка, на которую устанавливают устройство при перемещении с одного места на другое;
  • натяжной механизм, который обеспечивает плотность контакта приводного ремня со шкивами двигателя и вибрационного механизма.

Рукоятка представляет собой длинную скобу П-образной формы, изготовленную из трубки. Ее крепление к плите производится через шарнирное соединение, частично компенсирующее вибрацию и защищающую работника от ее воздействия.

Тележка является отдельным элементом, хотя существуют варианты конструкции с жестким креплением. Ее подводят под плиту, наклонив установку за рукоятку на себя, опирают на тележку и перевозят в нужное место. При жестком креплении ножки с колесами устанавливаются на основании в перевернутом положении. При необходимости перемещения виброплиты установку переворачивают и везут в другое место.

Натяжной механизм обеспечивает плотный контакт приводного ремня и шкивов

Важно, чтобы ролик имел ручей, соответствующий ручью шкивов. Это поможет продлить срок службы ремня

Если ролик виброплиты установлен с внешней стороны, размер ручья должен соответствовать тыльной стороне ремня. Для натяжки используется регулировочный винт, позволяющий ослабить ремень для замены или натянуть до рабочего состояния.

Погружной вибродвигатель своими руками

Для самостоятельного изготовления вибродвигателя погружного типа проще всего использовать перфоратор мощностью не менее 1,5 кВт. Кроме перфоратора потребуется металлический прут по длине соответствующий глубине опалубки и металлическая пластина диаметром около 60 мм. К торцу прута или арматуры приваривается пластина, а другой торец необходимо обточить так, чтобы его можно было закрепить его в хвостовике перфоратора.

Устройство способно уплотнить бетон как вращательными, так и возвратно поступательными движениями, к тому же при воздействии на элементы опалубки, они не получат никаких механических повреждений, а пузырьки воздуха из бетона будут удалены эффективно и качественно. Уплотнение проводится по всей площади конструкции. Положение вибратора нужно изменять каждых 2-3 минуты. Такой самодельный вибратор можно использовать и в ударном режиме через опалубку, передавая вибрацию снаружи.

Способы изготовления виброрейки

Самодельная виброрейка – это инструмент, имеющий несложное устройство. Она состоит из таких основных конструктивных элементов:

  • привода;
  • рейки (рамы);
  • ручки управления.

В домашних условиях виброинструмент делают двумя способами:

  • в виде швабры;
  • в форме жесткой рамы.

Приводом оборудованию служит бензиновый либо электрический мотор. Для домашнего использования лучше за основу механизма взять электродвигатель, потому что его без проблем можно использовать внутри помещений, например, при стяжке пола.

Электромотора мощностью 1,5 кВт хватит, чтобы уплотнять слой бетонного раствора толщиной 200 мм, а также разравнивать его. Если использовать двигатель с большим значением данного параметра, то это приведет, в большинстве случаев, к лишнему расходу электроэнергии. Только когда действительно планируется выполнить большой объем строительных операций в бытовых условиях, связанных с трамбовкой бетона, можно взять мотор большей мощности. Это будет оправданным шагом с точки зрения производительности, эффективности и безопасности проведения работ.

Если предстоит работать, в основном, на улице или в хорошо проветриваемых помещениях, то электродвигатель вполне возможно заменить двигателем внутреннего сгорания, например, от бензопилы или мотокосы. Только использовать его нужно, чтобы запустить, совместно со сцеплением.

Чтобы сделать раму, подойдет стальной швеллер или ровная доска. Для домашнего использования достаточно оснастить самодельное виброоборудование рейкой длиной до 3 м. Ориентироваться при выборе данного параметра в общем случае необходимо по размерам объекта, который требуется построить.

Описание техники

Виброплита представляет собой строительный инструмент, который используется для утрамбовки щебня, грунта, песка, асфальта и различных иных сыпучих материалов. Без использования таких агрегатов невозможно будет качественно залить фундамент, сделать садовую дорожку, выровнять поверхность для обустройства лужайки и газона. Сегодня в продаже можно найти различные модели техники с разными параметрами, принципом работы и стоимостью.

Принцип работы такого оборудования чрезвычайно прост. На тяжёлой рабочей платформе устанавливается вибратор, на который монтируется двигатель. С вибратором привод соединен ременной передачей или муфтой. В процессе работы двигатель создает многочисленные вращательные движения, которые передаются вибратору и преобразуются в низкочастотные колебания. Такие импульсы передаются тяжёлой плите, которая утромбовывает материалы.

Отдельные модификации оснащаются передним и задним реверсным ходом, что позволяет с удобством работать в узких котлованах и траншеях. Рабочая плита может выполняться чугунной и стальной, а от качества материала и ее размеров будут зависеть характеристики. Предпочтение следует отдавать агрегатам, в которых рабочая плита изготовлена из толстой стали. А вот при использовании чугунных заготовок такие плиты могут покрываться трещинами, быстро выходить из строя, результатом чего становится дорогой ремонт.

Виброплиты в зависимости от используемого двигателя принято разделять на несколько категорий:

  • Бензиновые.
  • Дизельные.
  • Электрические.

При небольшом объеме работ отличным вариантом станет электрическая виброплита, которая сочетает доступную стоимость, мощность и универсальность использования. А вот модификации, оснащенные дизельными и бензиновыми двигателями, предназначены в первую очередь для профессионального использования, отличаются мобильностью, увеличенной мощностью и функциональностью.

В зависимости от своей массы такое оборудование принято разделять на следующие категории:

  • Легкие — до 75 килограмм.
  • Универсальные — 75−90 килограмм.
  • Среднетяжелые — 90−140 килограмм.
  • Тяжёлые — 140 килограмм и более.

Каждое оборудование предназначается для выполнения тех или иных работ. Например, легкие виброплиты используются для трамбовки тротуарной плитки и ландшафтных работ. Универсальные модели отлично справляются с вибротрамбовкой песка, гравия, с помощью такой техники можно утрамбовать песок, выполнить ямочный ремонт асфальта и различного рода ландшафтные работы. Тяжёлая техника может использоваться для послойной утрамбовки и укладки дорожного полотна, виброгалтовки траншеи и подготовки участка к закладке фундамента.

Представленная в специализированных магазинах техника отличается надежностью и универсальностью в использовании. Недостатком такого оборудования является его высокая стоимость. Даже простейшие универсальные и лёгкие электрические виброколонки могут иметь стоимость в 50 000 рублей и более, что уже говорить о профессиональном оборудовании, которое оценивается в 100−200 тысяч рублей. Поэтому многие домовладельцы, которым необходимо выполнять различного рода строительные работы, укладывать пешеходные дорожки и выравнивать основание для газона, самостоятельно конструируют виброплиты с бензиновым двигателем.

Несмотря на кажущуюся сложность такого оборудования, его вполне по силам изготовить самостоятельно.

Описание, чертежи и размеры виброплит и бензиновым и электрическим двигателем

Собрать виброплиту с двигателем электрического или бензинового типа можно своими руками. Установка довольно проста по конструкции и требует доступных расходных материалов.

Размеры агрегата подбираются индивидуально, в зависимости от целей. Обычно делают установки с основанием не больше 1 х 1 м. Такая виброплита для бетона своими руками получается достаточно широкой, но не слишком громоздкой и хорошо взаимодействует с двигателем средней мощности. Толщина стального листа должна составлять около 8 мм.

Компактные размеры виброплиты упрощают для оператора взаимодействие с устройством

Чертежи и фото виброплиты своими руками показывают, как должны располагаться основные элементы агрегата. Основание всегда находится в нижней части, поверх него устанавливают двигательную часть. Рама и рукоять облегчают оператору управление устройством.

Для удобного перемещения виброплиту можно снабдить колесами, ее будет легче разворачивать
Важно! Чертежи электрической виброплиты 220 В своими руками и бензиновых агрегатов почти не отличаются друг от друга. Устройства любых типов собирают по единому алгоритму.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

  • Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
  • Эксцентрик (если предусмотрена такая конструкция).
  • Крепежные болты с гайками.
  • Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
  • Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
  • Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

  • Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
  • После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплиты Загиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плите Привариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основанию Прикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее. Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплите Крепление подушки двигателя к виброплите Крепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Вибрационный механизм

Вибрационный механизм виброплиты, или вибровозбудитель, может иметь два варианта конструкции:

  • дебалансный, представляющий собой неуравновешенный относительно оси вращения ротор;
  • планетарный, использующий энергию подвижных элементов, которые перемещаются по специальным замкнутым дорожкам.

Изготовление планетарного механизма в домашних условиях нецелесообразно, поскольку он сложен как в создании, так и в обслуживании. Сделать дебалансный вибратор на сложно, а величина вынуждающей силы в обоих случаях одинакова, поэтому выбор очевиден.

Эксцентриковый ротор механически связан с двигателем посредством приводного ремня. Для этого на обоих элементах устанавливаются шкивы, находящиеся в одной вертикальной плоскости. С их помощью можно регулировать передаточное число, изменять частоту вибрации установки.

Читать также: Толщина зуба зубчатого колеса

Назначение виброплит

Виброплитой называют механизм, предназначенный для уплотнения рыхлых грунтов и насыпных строительных материалов. Кроме этого, такой механизм широко используют для вибрационной обработки полусухих бетонных смесей и асфальта при устройстве полов и тротуарных покрытий. Применение подобного инструмента является весьма эффективным в случае работы на небольшой площади приусадебного участка и в тесных помещениях.

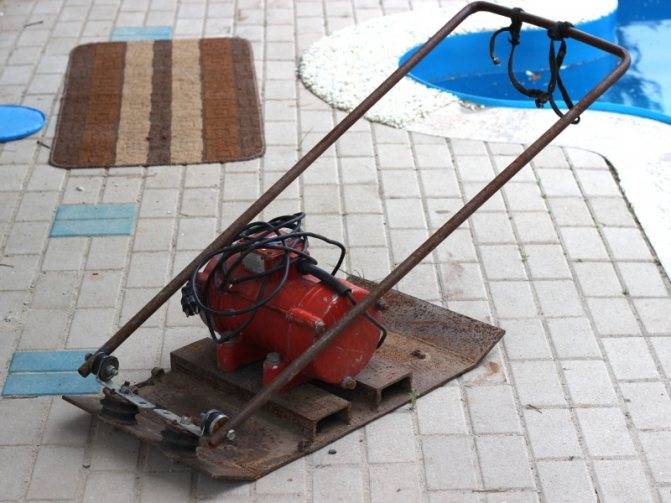

Самодельная электрическая виброплита.

Устройство тротуаров, садовых дорожек, проездов и стоянок возле частного дома с помощью виброплиты выполняется намного быстрее, обеспечивая при этом высокое качество работ. Уплотнение дна траншей при прокладке инженерных коммуникаций исключает их возможное повреждение в случае просадки рыхлого грунта. Эти и другие преимущества побуждают многих домашних мастеров самостоятельно сделать такое оборудование и использовать его при выполнении строительных работ.

Алгоритм сборки виброплиты

Чтобы самому сделать виброплиту для уплотнения грунта, понадобятся следующие материалы и детали:

  • стальной лист размером 50 на 80 см при толщине не менее 8 мм;
  • площадочный вибратор с электродвигателем, например, ИВ-98Е;
  • 2 куска швеллера по 45 см длиной;
  • крепеж: болты М10 и М12 с гайками, шайбами;
  • амортизаторы;
  • 1,5 м металлической трубы (диаметром 20-25 мм).

Из инструментов потребуются:

  • сварочный аппарат;
  • молоток;
  • болгарка с отрезными кругами;
  • электродрель с набором сверл по металлу;
  • гаечные ключи;
  • рулетка, маркер либо мел.

Самодельная виброплита с электродвигателем собирается в такой последовательности.

  1. Болгаркой делают надрезы глубиной около 5 мм (чтобы можно было согнуть металл) с обоих концов стального листа. От переднего края отступают 10 см, а от заднего – 5 см.
  2. Под углом примерно 20-30 градусов загибают с помощью молотка края, после чего место сгиба проваривают сваркой.
  3. Приваривают параллельно загнутым краям два швеллера на расстоянии примерно 5-10 см от центральной линии сделанной заготовки.
  4. По центру на них устанавливают вибратор, по ножкам которого делают отметки под крепеж.
  5. Сверлят в швеллерах отверстия с помощью электродрели.
  6. Монтируют вибратор, прикрепляя его болтами с гайками и шайбами.
  7. Прикрепляют к плите амортизационные подушки.
  8. Сгибают трубку, придавая ей п-образную форму, чтобы сделать ручку.
  9. На краях сверлят отверстия под болтовое крепление.
  10. Через металлические уголки и амортизаторы прикрепляют ручку к подошве.
  11. Подсоединяют кабель питания и устанавливают пускозащитную аппаратуру.
  12. Проверяют работоспособность созданного агрегата.

Масса собранной виброплиты составит примерно 60 кг. Чтобы удобно было ее транспортировать, к плите приваривают кусок трубы, который будет служить осью колесам.

Более сложный вариант создания виброплиты предполагает использование отдельного двигателя, например, из мотоблока. В таком случае, чтобы собрать виброоборудование, понадобится самодельный либо заводской вибратор. Вращение мотора будет к нему передаваться с помощью ремня, одетого на шкивы.

Весь процесс сборки виброплиты представлен на фото ниже.

После покраски итоговый механизм будет иметь вид как на фотографии далее.

При необходимости можно увеличить массу самодельной виброплиты. Делается это дополнительным навариванием металлических листов или прутьев арматуры. Созданный своими руками виброинструмент вполне способен составить конкуренцию заводским аналогам.

Алгоритм сборки виброрейки

Для реализации простейших вариантов чертежи не нужны. В качестве приводного узла подойдут:

  • шлифовальная машинка;
  • болгарка;

электродрель или шуруповерт.

Еще понадобятся следующие рабочие инструменты и материалы:

  • ровная, отшлифованная доска длиной 0,5 м, толщиной около 3 см, шириной 25 см;
  • саморезы;
  • перфолента;
  • брус 5 на 5 см длиной 1-1,5 (2 шт), чтобы изготовить ручку.

Виброрейка из электродрели в виде швабры собирается в такой последовательности:

  • поверхность доски (если она не отшлифована) делают гладкой с помощью рубанка и наждачной бумаги;
  • к ней сверху ровно по центру, используя перфоленту и саморезы, фиксируют уложенную вдоль электродрель;
  • с обеих сторон от дрели, отступив по несколько сантиметров, прикрепляют под углом рукоятки, обрезав предварительно концы брусков наискось;
  • фиксируют в патроне электроинструмента насадку, центр тяжести которой смещен, например, зажимной ключ, изогнутое сверло либо кусок арматуры;
  • включают агрегат в сеть и проверяют его работоспособность.

Патрон дрели должен вращаться вокруг оси, совпадающей с центральной продольной линией доски. Вибрация возникает за счет использования насадки со смещенным центром тяжести.

Виброрейка из шлифмашинки, болгарки или шуруповерта делается аналогичным способом. Только после уплотнения и разравнивания бетона электроинструмент потребуется хорошо очистить от раствора, чтобы было можно им пользоваться в дальнейшем.

Если требуется уплотнить и разровнять бетон слоем до 10 см, то подойдет виброрейка из глубинного вибратора. Изготавливается она следующим образом:

  • вырезают из фанеры лист прямоугольной формы (с длиной сторон примерно 70х50 см);
  • перфолентой или с помощью хомутов к нему прикрепляют булаву, при этом сам глубинный вибратор служит своего рода ручкой.

Чтобы рейка перемещалась свободно, рабочую поверхность фанерного прямоугольника лучше оббить жестью, загнутой по краям.

Возможность реверсного движения

Движения самодельной виброплиты, изготовленной так, как было изложено выше, возможны только в одном направлении. Поэтому, пройдя некоторое расстояние, приходится разворачивать её и только потом передвигаться в обратную сторону. Это уменьшает скорость работы и требует дополнительных физических усилий со стороны оператора.

Еще один чертеж варианта с бензиновым двигателем.

Для того, чтобы обеспечить вибрационной машине возможность реверсного движения, необходимо установить устройство, изменяющее направление вращения двигателя. После его установки и подключения, виброплита сможет передвигаться в двух направлениях.

При достижении края обрабатываемой площади оператор выключает двигатель и запускает его вращение в обратную сторону. Эксцентрик вибратора также станет реверсным и обеспечит машине возвратное движение.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента.

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Важно! Для достаточного уплотнения асфальта аппарат должен иметь не меньше 10кН. Плитку лучше укладывать с помощью плиты весом 75-90 кг и усилием 18-20кН.. Плотность финишного слоя зависит от вибрационного усилия

Чем оно выше, тем лучше утрамбовывается материал

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Варианты комплектации виброплит

Классификация по питанию

  1. электрическую,
  2. дизельную и
  3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Масса виброплиты будет первоопределяющей для подбора комплектующих узлов, если делать механизм самостоятельно.

Выделяют:

  1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
  2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
  3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Реверсные виброплиты могут двигаться как вперед, так и назад. Они дают более высокую производительность. Обычно реверсом наделяются устройства с плитами весом более 100 кг.

Дополнения в комплектации

Дополнительным плюсом будет если виброплита оснащена системой орошения.

Она защищает агрегат от прилипания с утрамбовываемой поверхности. В них следует тщательно оберегать двигатель от попадания воды.

Ремни и муфты должны быть защищены специальными кожухами.

Так мелкие частицы сыпучих материалов не будут забиваться в механизм, и сама машина прослужит гораздо дольше.

Что такое виброплита?

Для чего нужна виброплита

Неотъемлемыми для строительных работ являются процессы уплотнения различных сыпучих оснований. Например, щебня, песка, грунта и других подобных материалов.

В основном это этапы подготовки к заливке бетона, асфальта, укладке плитки или возведению фундамента .

С целью механизации процесса утрамбовки используются так называемые виброплиты. Механизм их действия достаточно прост.

Устройства создает колебания под действием, которого мелкие частицы уплотняющегося слоя сбиваются максимально близко друг к другу, лишний воздух вытесняется и на финише получается ровное основание необходимой плотности.

Покупать подобную машину для себя достаточно невыгодно. Гораздо выгоднее обойдется самодельная виброплита.

Конструктивное устройство механизма

На весомую платформу крепится вибратор, а над ним устанавливается двигатель. Два последних узла соединяются муфтой и клиноременной передачей.

Вращательные движения двигателя преобразуются в колебательные с помощью вибратора и передаются тяжелой платформе, которая в свою очередь воздействует на утрамбовываемую поверхность.

Функция заднего хода устройства обеспечивает возможность выполнять работы в узких траншеях и котлованах.

Саму плиту выполняют из стали либо чугуна, желательно хорошего качество. В противном случае срок службы устройства значительно сокращается, на поверхности основания появляются трещины.

Размер рабочей поверхности плиты влияет на давление, оказываемое механизмом на утрамбовываемый слой. Плита меньшей площадью лучше утрамбовывает грунт.

Плотность финишного слоя зависит от вибрационного усилия. Чем оно выше, тем лучше утрамбовывается материал.

Классификация по питанию

  1. электрическую,
  2. дизельную и
  3. бензиновую виброплиту.

Электрическая. Наиболее экономичная считается электрическая. Именно такую рекомендуют собирать своими руками для собственного хозяйства.

Тем более что по техническим характеристикам виброплиты с электродвигателем ничем не уступают своим конкурентам. Минусом только можно считать условие наличия доступной электросети.

Бензиновая. Обойдется дороже чем электрические, но дешевле, чем дизельные.

Однако топливо для дизельных будет выгоднее покупать, хотя сам мотор выйдем самым дорогим из трех описанных.

Так же его недостатком будет и высокий шум, снижающий комфорт в работе.

Мощность установленного двигателя должна быть достаточной для работы с тяжелой плитой. Иначе последняя будет грузнуть в сыпучем материале.

Классификация по массе

Выделяют:

  1. Легкие плиты. Весом 75 кг. Для обработки слоя толщиной до 15 см. Такие плиты применяются для проведения ландшафтных работ, укладки тротуарной плитки, демпфирующих полиуретановых ковриков.
  2. Универсальные плиты. Их вес колеблется от 75 до 90 кг. Максимальный слой, подлежащий обработки 25 см. Их используют для ландшафтных работ, ремонта покрытий дорог, в том числе ямочный ремонт на асфальте.
  3. Среднетяжелые. Вес 90-140 кг. Толщина обрабатываемого слоя до 60 см. Применение — укладка дорожного покрытия слоями, засыпка траншей по периметру фундамента.

Классификация по направлению движения

По направлению движения в процессе утрамбовки виброплиты бывают прямыми и реверсными.

Прямые могут двигаться лишь вперед, и в случае необходимости второго прохождения по утрамбовываемому слою такую машину придется разворачивать. А это пусть и небольшие, но все же потери времени.

Полезные дополнения при выборе виброплиты

Кроме основных характеристик существуют необходимые дополнения к механизмам, которые облегчают применение виброплиты. Одно из таких дополнений – наличие складной ручки и колес для транспортировки. В применении и управлении данные функции не нужны, но при транспортировке агрегата значительно помогают. Хорошим функциональным дополнением является система орошения, с помощью которой легко выполняется уплотнение агрегатом асфальта. Если производить уплотнение асфальта без системы орошения, то вибротрамбовка прилипнет к поверхности асфальта.

Наличие в комплекте кожуха для муфты и ремня продлит срок эксплуатации вашего агрегата. Кожух необходим для защиты механизма от попадания кусочков грунта или утрамбованной поверхности во время работы.

Возможность движения вибротрамбовкой задним ходом. Это дополнение значительно ускорит и облегчит работу агрегатом в труднодоступных и негабаритных участках.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
