Устройство
Конструкция вентиляционного агрегата с рекуперацией достаточно простая и включает:
- корпус, изготовленный из листовой стали, алюминиевого профиля и сэндвич-панелей. Оборудован шумоизоляцией, теплоизоляцией и защитой от вибрации;
- воздуховоды с клапанами и заслонками для распределения потоков;
- выходные и входные решётки;
- вентилятор для вытяжки и подачи;
- система фильтров для предотвращения попадания посторонних предметов, грязи и пыли;
- блок рекуперации;
- электронный блок управления;
- дополнительные системы для увлажнения, ионизации, датчики CO2, генератор холодной плазмы.
Уcтaнoвкa пpитoчнoй вeнтиляции в квapтиpe и бытoвыe peшeния
Теперь рассмотрим, какие бывают бытовые альтернативы приточной вентиляции:
- Компактный воздуховод – небольшое отверстие, закачивающее минимум воздуха. В таких системах может быть вставлен примитивный фильтр, а мощности хватает на 1-2 человек.
- Механические проветриватели – отличаются от предыдущей системы наличием вентилятора и улучшенного фильтра.
- Призер – полноценная система небольших размеров. Обычно ее хватает на 4-5 человек.
Все вышеперечисленное стоит на порядок дешевле обычной системы, да и электричества потребляет намного меньше. Если все же возникло желание установить полноценную вентиляционную систему, то можно рассмотреть следующие места:
На стене своего дома. Идеальный вариант, поскольку частично защищает от шума и не занимает лишнее место. При этом стоит понимать, что это не панацея и звуки все равно будут доноситься через отверстия.
Вешается установка возле окна, это нужно для того, чтобы самостоятельно менять фильтры без вызова специалиста. Но стоит понимать, что вентиляционная система – штука шумная и громоздкая, поэтому свои действия нужно согласовать с управляющей компанией.
На стене балкона. Воздух забирается через отверстие в стенке и разносится по помещению. С точки зрения установки это выгоднее и удобней, но на балконе может быть очень шумно. Для профилактики лучше брать шумоглушитель
Теперь поговорим о том, как сделать приточную вентиляцию своими руками. Их бывает несколько. Для первого способа нужно вырезать уплотнитель на раме стеклопакета. После этого туда вставляется клапан приточной вентиляции.
Подобный способ не очень эффективен, да и регулировать уровень фильтрации поступающего воздуха в такой конструкции непросто, но вентиляция точно будет обеспечена. Более подробно можно, о такой вентиляции можно узнать из статьи: «Приточный клапан на пластиковые окна: сделай правильный выбор»
Можно сразу поставить окно или конструкцию с вентеклапаном. Часто это проще и дешевле. К примеру, в магазине можно купить «английскую форточку». Это приточный клапан, который устанавливается в стену. Подобное устройство не только вентилирует помещение, но и оснащено специальным фильтром, который не позволяет попасть насекомым внутрь дома.
Некоторые продвинутые версии могут даже избавить от пыли и пуха, но стоят они дороже. Потоки воздуха в такой системе регулируются собственноручно, а движения происходит за счет естественной тяги. Стоимость подобного приобретения начинается от 1000 рублей и выше.
Больше хороших альтернатив системе вентиляции нет. Собственноручно можно установить окно, да и только. Другие способы кустарного проветривания квартиры или показали свою несостоятельность или просто выглядят сомнительными. Поэтому лучше взять полноценную систему, чем совершить ошибку и переплачивать.
Схемы
Архитектурное разнообразие усадебных домов подразумевает наличие различных подходов к обустройству вентиляции. Свои требования к воздухообмену имеет система вентиляции в доме с подвалом и в доме с гаражом. По разному подходят к проектированию вентсистем одноэтажных коттеджей и 2-х или 3-х этажных особняков. Существует три популярных схемы, три вида принудительного воздухообмена, популярные у застройщиков усадебных домов:
- Приточная схема предусматривает установку средств механического притока в сочетании с естественной вытяжкой;
- Вытяжная — монтаж осевого вентилятора в вентиляционный канал на кухне или в туалете. Для притока в системе используются естественные клапаны;
- Приточно-вытяжная схема где механическим способом обеспечивается функционал и притока и вытяжки.
Рассмотрим устройство каждого вида вентилирования.
Приточная
Специалисты считают, что правильная вентиляция в доме не может обустраиваться без механических средств побуждения притока. Они позволяют не только подавать свежую приточку в необходимом количестве, но и очищать ее от уличной пыли и смога, стерилизовать, подогревать или охлаждать, при необходимости.
Приточные схемы жилых домов представлены двумя вариантами используемого оборудования:
- В первой моноблочные приточные установки — бризеры и проветриватели устанавливаются в спальных комнатах, куда и подается свежая приточка. Она вытесняет оттуда использованный воздух через переточные отверстия в дверях в сторону санузла и кухни. В этих, условно грязных комнатах устраиваются вытяжные стояки с естественным побуждением вытяжки;
- Второй вариант предусматривает централизованный приток. В нем одна мощная приточная установка обеспечивает подачу свежего воздуха в каждую комнату дома. Из общей венткамеры, воздух направляется туда по системе распределительных коробов-каналов. Воздуховоды прячутся на чердаке, под обшивкой каркаса или в конструкциях подвесного потолка.
Вытяжная
Система воздухоотвода рассматривается как самостоятельная схема вентиляции в доме, обеспечивающая функционал вытяжки. Но заработает она только при условии, что должным образом организован приток в здание. Как правило, в усадебных домах небольшое расстояние от воздухозаборной решетки до оголовка трубы вентиляционного стояка. Из-за этого естественная вытяжка плохо работает и в жилые комнаты может проникать “грязный” воздух из туалета и кухни. Кафель и зеркала в ванной комнате запотевают, а на кухне быстро чувствуется недостаток свежего воздуха. С такой проблемой частенько сталкиваются хозяева особняков, предусмотревшие при строительстве естественную вытяжку.
Заставить вытяжку работать достаточно просто. Для этого необходимо поставить в вытяжной канал вентилятор. Они бывают осевые и радиальные. В ассортименте магазина вентоборудования HOROS осевые представлены моделями знаменитой компании Blauberg из Германии. Вентилятор Ducto 100 производительностью 110 куб/час способен один обеспечить потребности небольшого дома.
Приточно-вытяжная
Приток и вытяжка, организованные полностью на принудительном принципе побуждения движения воздуха, позволяют нам полностью контролировать процесс воздухообмена. Такое устройство вентиляции в доме отличается особенной надежностью и не зависит от сезона, погодных условий и технического состояния вентиляционного стояка здания. Полностью механизированная приточно-вытяжная система отличается более трудоемким монтажом и дорогостоящим оборудованием.
Но затраты окупаются в процессе эксплуатации. Современная ПВУ — это сложное энергосберегающее устройство, предусматривающее рекуперацию тепловой энергии. Она обеспечивает возвращение тепла использованного воздуха обратно в помещение. В жилых домах используются моноблочные и центральные приточно-вытяжные установки:
Моноблочные рекуператоры функционируют локально. Обеспечивая воздухообмен отдельной комнаты, большинство из них работает по принципу вдоха-выдоха, циклично меняя направление движения воздуха с вытяжки на приток и обратно. В период вытяжного цикла тепло накапливается теплообменником. На притоке рекуператор возвращает тепло. Такие установки эффективно работают поставленные парами в смежных комнатах;
В центральных ПВУ рекуперация происходит иначе. Приточный и вытяжной потоки движутся в них постоянно, встречаясь в рекуператоре, где и происходит передача тепла. Зимой они подогревают воздух, а в летнюю жару способны охлаждать его. Еще они способны регулировать влажность воздуха в проветриваемых помещениях.
Вентиляция в квартире
Вытяжная система вентиляции в квартире чаще всего выбирается естественного типа. Она намного дешевле, но обладает рядом негативных свойств. Основное преимущество – нет необходимости проводить сложные расчеты, закупать оборудование и монтировать сеть. Все это проводится при строительстве с помощью устройства вертикальных вытяжных каналов в стенах. Иногда на выходе из этих каналов устанавливают стеновые вентиляторы, которые превращают систему в механическую.
Принудительная вентиляция в квартире чаще устраиваются в виде приточной системы. Это связано с тем, что естественный приток организовать довольно сложно, и даже при его устройстве он не в состоянии в большинстве случаев обеспечить оптимальный уровень подачи воздуха.
Если все уже устраивают приточную систему без механического привода, для этого используют оконные или стеновые клапаны. Вентиляция в квартире с пластиковыми окнами, устроенная с помощью этого оборудования, позволяет в некоторой степени уменьшить влажность и не допустить запотевания окон и образования грибка на стенах.
Механическая вентиляция в свою очередь строится на базе приточных установок или вентиляторов с обогревателем, фильтром и управляющей автоматикой. Приточная вентиляция в квартире с фильтрацией довольно популярна в последнее время как для домов, так и для квартир. Рассмотрим подробнее из чего состоит такая система, как рассчитывается и общие вопросы монтажа.
Приточная вентиляция в квартире с фильтрацией и вентилятором – преимущества
В общем, механическая приточная и вытяжная вентиляция в квартире отличается от естественной тем, что для приведения воздуха в движение используются электрическое оборудование – вентиляторы разного типа
Вентиляторы разделяются на радиальные и осевые, каждый из которых отличается максимальным напором (давлением, что важно при работе в сети трубопроводов) и максимальной производительностью
Монтаж вентиляции в квартире осуществляется как с осевыми (чаще всего как вытяжное оборудование в ванной, в туалете или в кухне), так и с радиальными агрегатами. В приточной ветке могут использоваться оба типа.
Основное, и самое главное преимущество вентиляторов (механической приточной системы) в том, что их работа не зависит от параметров окружающей среды и атмосферы, как в естественной системе. Такую систему можно настроить и отрегулировать оптимальным образом для каждого объекта, используя автоматику и регуляторы скорости вентилятора.
В таком случае через сети воздуховодов или напрямую будет подаваться именно то количество воздуха, которое рассчитано при проектировании, чего практически невозможно добиться естественным путем.
Также при использовании механической приточной системы можно добиться:
возможно заказать проект вентиляции квартиры, который будет учитывать все особенности жилья; можно рассчитать сеть таким образом, чтобы сделать подачу и вытяжку воздуха из заранее определенных точек, без привязки к каналам в стенах; в приточных установках возможно использование любого набора фильтров, который позволит осуществить фильтрацию до необходимого уровня, что особенно важно в загрязненных современных городах. Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором
Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки
Довольно ощутимой положительной особенностью использования механических систем является то, что с их помощью возможна приточно-вытяжная вентиляция для квартиры с установленным в ней рекуператором. Такое оборудование позволяет существенно экономить на нагреве свежего холодного воздуха зимой за счет использования тепла вытяжки.
Перед тем, как заказать приточно-вытяжную установку (ПВУ)
— площадь помещения; — высота потолков; — назначение и тип помещения. Иными словами — кратность воздухообмена (количество циклов полной замены воздуха в помещении). Для разных помещений она своя: для квартиры достаточен 1-кратный воздухообмен, для бассейна – 4-ех кратный.
Рассмотрим два примера.
Так, для квартиры-студии площадью 50 м 2 , высотой потолков 3м и однократного воздуха нужна установка с производительностью:
50 * 3 * 1 = 150 м 3 /час.
Для квартиры площадью 90 м 2 с высотой потолков 3 м, производительность ПВУ должна составить:
90 * 3 * 1 = 270 м 3 /час.
Мощность калорифера для бытового применения рассчитывается очень редко, так как эта часть приточно-вытяжной установки является встроенным производителем элементом и учитывает максимальную разницу температур определенной климатической зоны.
Критерии выбора
Для того чтобы не допустить ошибки при выборе, следует обращать внимание на рекомендации и советы специалистов, в том числе:
- Наличие дополнительного источника нагрева для защиты от обмерзания и поддержания КПД в холодное время года. Как правило, до -10⁰С оборудование работает стабильно, но при сильных морозах возможны сбои.
- Толщина корпуса и материал изготовления каркаса с наличием мостиков холода, которые должны выдерживать снижения наружной температуры без дополнительной изоляции.
- Массогабаритные показатели должны соответствовать помещению для монтажа.
- Учёт свободного напора вентилятора, соответствующего объёму вентилируемого помещения.
- Оборудование системами автоматики и возможность подключения дополнительных опций, которые с повышением комфорта при эксплуатации оборудования снижают издержки.
- В качестве основного расчётного параметра производительности принимается объём воздуха, поступающий в помещение за один час. Согласно санитарным нормам, значение должно соответствовать одному крату общего объёма обслуживаемых помещений (кухня, спальня, гостиная) или 60 кв. для взрослого человека.
- Напор вентилятора должен обеспечивать прокачку всей вентиляционной системы дома.
- Уровень шумности не может нарушать комфорт пребывания в помещении и зависит от материала изготовления и толщины корпуса, мощности вентилятора и прочих параметров.
Таким образом, выбирая приточно-вытяжную систему с рекуперацией следует рассматривать её как климатический комплекс для поддержания расхода воздуха, температуры и влажности в заданном режиме. При этом оснащение дополнительными нагревателями, охладителями, увлажнителями и прочими осушителями становится объективной необходимостью. Все это должно минимизировать человеческого участие в процессе управления и повысить качество микроклимата в помещении.
Вентиляционные системы: как выбрать?
Вентиляционных систем в магазинах — великое множество. Одно дело — купить вентиляцию для огромного склада с одним сторожем, другое — в офис, где столы стоят вплотную друг к дружке. И тем более важный вопрос — как выбрать вентиляционную систему для квартиры или частного дома.
Что такое вентиляционная система?
Вентиляционная система — комплекс оборудования, предназначенного для подачи, обработки и удаления воздуха и обеспечивающего благоприятные для здоровья, самочувствия и деятельности человека санитарно-гигиенические условия (температуру, влажность, скорость перемещения и чистоту воздуха), а также соответствие микроклимата в вентилируемом помещении условиям хранения товаров, выполнения технологических процессов и т. д.
Направление воздушного потока
В первую очередь, надо определиться с видом вентиляционной системы по направлению воздушного потока. Что нужно в каждом конкретном случае: чтобы отработанный воздух удалялся, чтобы поступал свежий или то и другое сразу.
В санузлах и других помещениях, где люди бывают сравнительно нечасто, обычно ставят вытяжные вентиляционные системы, которые просто выкачивают неприятные запахи и влажный воздух, тем самым не давая образовываться плесени.
Приточные вентиляционные устройства подойдут, если уже есть какая-то система для удаления отработанного воздуха (например, в любой квартире уже есть вентиляционный канал).
Вариант, который можно использовать практически в любой ситуации, — приточно-вытяжная вентиляционная система: она удаляет «загазованный» воздух и поставляет чистый.
Расход воздуха
Один из основных параметров для выбора той или иной модели вентустановки является объем приточного воздуха, который она может обеспечить. В технических паспортах этот параметр называется «расход воздуха» или «производительность по воздуху».
По санитарно-строительным нормам для каждого помещения — свой объем необходимого воздуха. Объем воздуха на одного человека должен быть около 60 м³/ч в помещениях с постоянным пребыванием и высокой активностью. В спальне расход в 2 раза меньше (30 м³/ч на человека), поскольку во сне организму нужно меньше кислорода. Средние цифры для разных помещений выглядят примерно так:
- для квартир достаточно производительности вентиляционной системы 100–500 м³/ч;
- частных домов — от 500 м³/ч, в зависимости от площади;
- расход воздуха в офисах зависит от количества сотрудников и компьютеров, мощности оборудования, высоты потолков. Как правило, в офисы ставят вентиляционные системы с производительностью от 1000 м³/ч.
Если есть сомнения, то при выборе конкретной модели лучше остановиться на более мощной, чтобы гарантировано обеспечить качественной вентиляцией всю площадь квартиры, офиса, цеха и т. д. Производительность воздуха и скорость вентилятора, как правило, регулируются, поэтому мощная вентиляционная установка может работать на пониженных оборотах, если объем помещения небольшой.
Обычно у каждого производителя вентиляционных систем есть линейка установок с одинаковыми свойствами, которые отличаются только производительностью и, соответственно, потребляемой мощностью.
Потребляемая мощность
В приточных и приточно-вытяжных вентиляционных системах с электрическим калорифером основная часть энергии расходуется на обогрев входящего воздуха. В технических характеристиках обычно указывается максимальная потребляемая мощность. Но эта цифра не должна отпугивать, ведь на максимальной мощности вентиляционные системы работают крайне редко: в основном, зимой и то не постоянно. Большую часть весны, осени и все лето электричество расходуется только на работу вентилятора, и если на обогрев идет, к примеру, 1000 Вт, то на вентилятор — около 100 при максимальных оборотах, а в ночном режиме на маленькой скорости — и того меньше.
В приточно-вытяжных вентиляционных системах с рекуператором холодный воздух на 70–90% нагревается отработанным, поэтому расход электричества на обогрев в таких вентиляционных системах намного меньше.
Лучший бризер
Бризер – вентиляционная система, выполняющая комплекс функций по притоку, обогреву, очистке воздуха. Тщательный анализ этого сегмента рынка выявил безоговорочного лидера.
Tion O2
Лучший бризер для квартиры или офиса. Он подает в помещение уличный воздух, очищает его 3 фильтрами по медицинскому стандарту. Также система насыщает поток кислородом и придает комфортную температуру. Проветриватель не только припускает воздух, но и нагревает его при необходимости. Рабочий диапазон температур – от 0 до +50 градусов. Управлять системой удобно благодаря информационному LCD-дисплею. 4 скорости притока обеспечивают производительность бризера от 40 до 130 кубометров в час.
Достоинства
- Нет сквозняков даже при сильных морозах;
- Не пропускает шум и запахи;
- Базовый фильтр класса F7;
- Таймер включения и выключения.
Недостатки
- Дорого (30,000 рублей);
- Нет скрытого подключения питания.
Отзывы о бризере Тион в основном положительные. Пользователи рекомендуют его к покупке для вентилирования жилых и коммерческих помещений.
Приточные установки вентиляции для квартиры: популярные модели

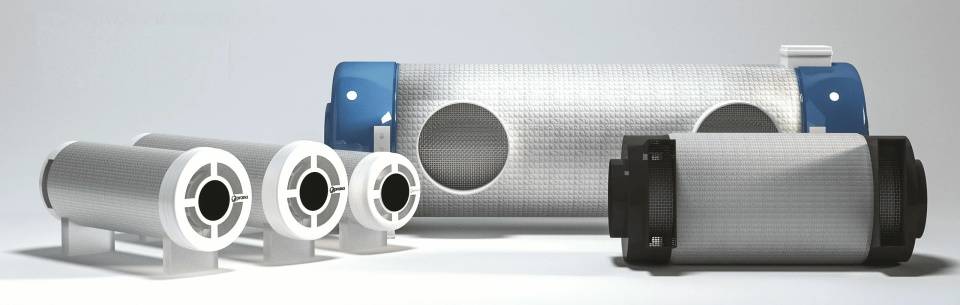

Проветриватель Вентс ТвинФреш
Устройство оборудовано вентилятором, работающим в режиме притока и вентиляции. Механический клапан дополнен системой рекуперации воздуха6 подогрев поступающего притока за счет температуры выводимых воздушных масс. Производительность проветривателя – 58 м3/час, шумность 29 дБ, питание 12 В, энергопотребление – 7,3 Вт. Оборудование компании VENTS дополнено системой фильтрации со степенью очистки G3, рассчитано на беспрерывную работу, не образует конденсата в рабочем состоянии.
Приточная установка Вентс ВПА
Устройство выполнено в виде моноблочного агрегата в изоляционном корпусе. Внутри блока размещен вентилятор, установлена система фильтрации, позволяющая устранить не только уличную пыль, но и предотвратить попадание в помещение насекомых. VENTS ВПА с фильтрацией дополнен электрическим калорифером для подогрева поступающих наружных воздушных масс. Производительность установок – 200-1500 м3/час, рабочее давление – 715 Па.
Cистема кондиционирования Daikin Ururu Sarara с притоком свежего воздуха
Особенностью устройства является возможность кондиционирования воздуха с добавлением свежего притока в закрытом помещении. Современная слип-система может не только подавать атмосферный воздух, но и при необходимости увлажнять его. Данная система способна обеспечить смену воздушных масс в помещении: в комнате площадью 24 м2 воздух полностью смениться за 2 часа непрерывной работы устройства. Кроме того, система оснащена иными функциями:
увлажнение: устройство способно обеспечить оптимальные показатели – 50 % влажности при температуре 22 градуса
Встроенные элемент в наружном блоке извлекает влагу из воздушных масс и равномерно распределяет ее по комнате;
осушение: устройство устраняет повышенную влажность в комнате без снижения температурных показателей, что очень важно в осенний и весенний периоды. В летние жаркие дни при повышенной влажности с помощью слип-системы можно осушить и охладить воздушные массы в комнате;
двухуровневое очищение воздуха в наружном и внутренних блоках
Установка фитокаталитического фильтра позволяет устранять с воздушных масс не только пыль и мелких насекомых, но избавляет от формальдегидов, вирусы, плесень;
обеспечение равномерного потока воздуха: заслонки с широким углом охвата могут направляться вниз или вверх, позволяя воздушным массам «расходиться» по помещению.
Electrolux EPVS-1100
Приточно-вытяжная установка. Корпус выполнен из оцинкованной стали, имеется как внутренняя, так и наружная изоляция. Увлажнение и нагрев воздуха производятся рекуператором.
Приточно-вытяжная установка Electrolux EPVS-1100в обзоре бризеров
Имеет приточный и вытяжной фильтры, пульт ДУ. Снабжен системой защиты рекуператора от замерзания. При низких температурах наружного воздуха в приточный канал можно установить предварительный нагреватель, наличие которого обязательно при -25° С и ниже. Прибор оснащен программируемым пультом ДУ с дисплеем. Предусмотрена горизонтальная установка.
- воздухообмен — до 1100 м3/ч;
- мощность вентилятора — 0,32 кВт;
- фильтр тонкой очистки F5;
- подключается к круглому воздуховоду;
- подвесной;
- датчик температуры;
- пульт ДУ;
- шумность — до 36 дБ;
- 2 скорости вращения вентиляторов;
- самодиагностика ошибок;
- рекуператор в форме шестигранника, что увеличивает его площадь и обеспечивает большую эффективность по сравнению с четырехгранными моделями;
- контроль загрязнения фильтров;
- гарантия — 2 года.
Канальная приточная вентиляция
Канальные воздуховоды

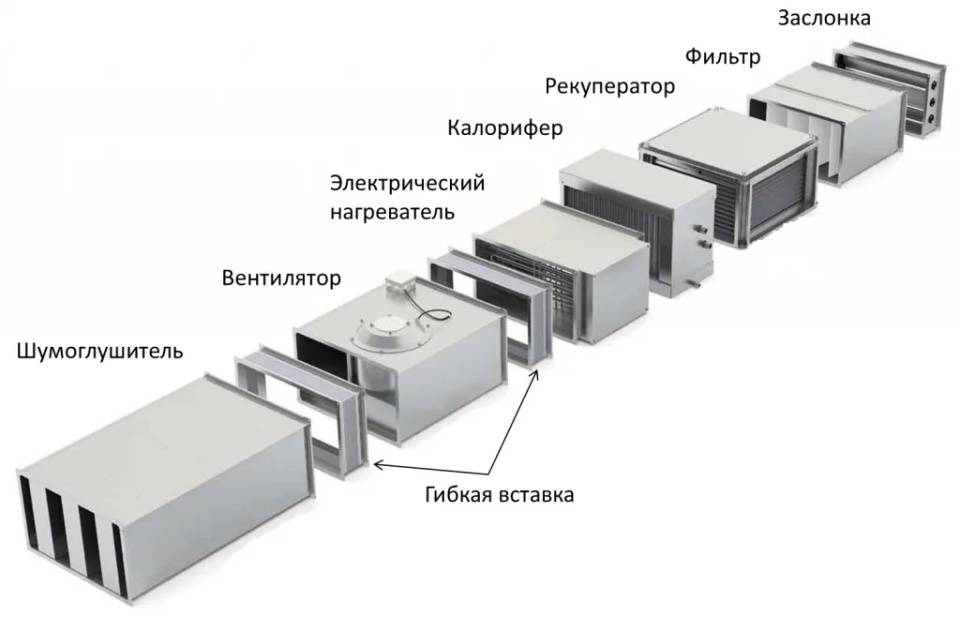

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.
Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.
Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:
- статическое давление;
- производительность;
- уровень шума;
- комплектацию;
- функции автоматической системы управления;
- фильтрацию воздуха;
- место размещения.
Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:
- для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
- для квартир площадью 70 – 130 кв. метров производительность 300 – 500.
Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.
Приточная установка сфера
Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.
Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.
Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.
Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.
Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.
Движение потоков воздуха в квартире
Воздушные потоки
Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату. Отсюда через вентиляционные решетки отработанный воздух удаляется
Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты
Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.
Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).
Приточная вентиляция: способы организации
Приточная вентиляция в квартире является разновидностью принудительного воздухообмена. Она предназначена для поступления в закрытое помещение свежего воздуха с улицы с помощью специальных механизмов – вентиляторов разной мощности. Также при проектировании стоит учесть места, через которые отработанные воздушные массы будут покидать комнату.
Схема устройства вентканала принудительной вентиляции
- естественная, которая позволяет поступать свежим наружным массам в помещение по средствам стеновых и оконных клапанов. К примеру, клапан New-Air способен обеспечить приток воздуха 20-25 м3/час. Клапан Air box позволит проветривать помещения даже без открывания форточек и оконных створок. Стоить заметить, что производительность клапанов незначительна. Устройство оснащено системой фильтрации и рассчитано на площадь до 15 м2;
- принудительная, обеспечивающая поступление свежего воздуха в помещение с помощью специального оборудования – вентилятора и фильтра. К примеру, вентилятор Elicent Elegance 100 способен обеспечить приток 90 м3/час, обладает низким уровнем шума – 31,4 дБ, способ питания – электрическая сеть 220 В.
Viessmann №4 в рейтинге лучших производителей.
Компания Viessmann Group известна во всем мире как лучший производитель систем отопления и охлаждения.
В ассортименте компании вы найдете отопительные и конденсаторные котлы, радиаторы отопления, солнечные коллекторы, водяные и тепловые насосы.
Для применения в жилых зданиях Viessmann предлагает множество приборов для любых видов энергоносителей.
На промышленных объектах помимо готовых систем тепло-газо- и электроснабжения, инженеры компании Viessmann предложат вам разработку проекта, всестороннюю техническую поддержку и сервисное обслуживание.
Комнатные рекуператоры Viessmann на 91% сократят теплопотери от проветривания.
Осенью 2018 года компания Viessmann, лидер инноваций в области отопления, представила в России систему децентрализованной комнатной вентиляции: проветриватели Vitovent 100-D и 050-D с функцией рекуперации тепла и влажности воздуха.
Работая практически бесшумно, устройс …
Выводы
Даже очень хорошую установку можно испортить неправильными расчетами, неграмотным монтажом и неправильно подобранными фасонными материалами. Система будет отрабатывать на 100% при соблюдении следующих составляющих:
- правильного расчёта всей системы вентиляции;
- хорошего оборудования и материалов;
- правильного монтажа.
В нашем ассортименте есть как установки с тихими улиточными вентиляторами малого напора, так и установки на базе мотор-колес , напор которых существенно больше.
Что касается применения рекуператора, то он действительно может дать значительную экономию, но здесь нужно ориентироваться на имеющиеся энергетические ресурсы.
Если у вас в доме нет проблем с ограничением или ценой энергоресурсов, то рекуперация теплоты вам однозначно ни к чему. Если же вы оплачиваете потребляемые ресурсы, то рекуперация тепла даст вам сильно сэкономить.
