Как устроена вентиляция в панельном доме? Обзор

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

  • Нужно постоянно держать окна приоткрытыми;
  • Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
  • Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Схемы вентиляции жилых домов

В зависимости от планов по строительству, вентиляция может иметь совершенно разную конструкцию. В этом разделе мы попытаемся разобраться, как устроена вентиляция в панельном доме на схемах и поговорим о степени эффективности того или иного вида её проведения.

В этом случае вентиляционные шахты не соединяются между собой, улучшается тяга внутри трубы, а в дом не поступает загрязнённый воздух из соседских квартир. Другая разновидность такой схемы вентиляции в хрущёвке – из каждой квартиры отдельные каналы ведут к крыше, где соединяются в единую трубу, которая выводит воздушные массы на улицу.

К сожалению, довольно часто используется самый простой, но малоэффективный способ вентиляции, при котором воздух из всех квартир поступает в единую большую шахту – так же, как устроена вентиляция в хрущёвке. Это позволяет сэкономить место и расходы при возведении здания, однако обладает массой неприятных последствий:

  • поступление пыли и неприятных запахов из других квартир – особенно этому подвержены жители верхних этажей, куда воздух поднимается естественным образом;
  • быстрое загрязнение общей трубы вентиляции;
  • отсутствие шумоизоляции.

Есть и ещё несколько способов вывода воздуха через вентиляционные шахты – с горизонтальными каналами на чердаке и выводом трубы на чердак без дымохода. В первом случае горизонтальные воздуховоды снижают тягу воздуха, а во втором – чердак загрязняется из-за отсутствия вывода на улицу. Схема вентиляции в хрущёвке и других постройках советского типа хотя и бюджетна, но неудобна для жильцов.

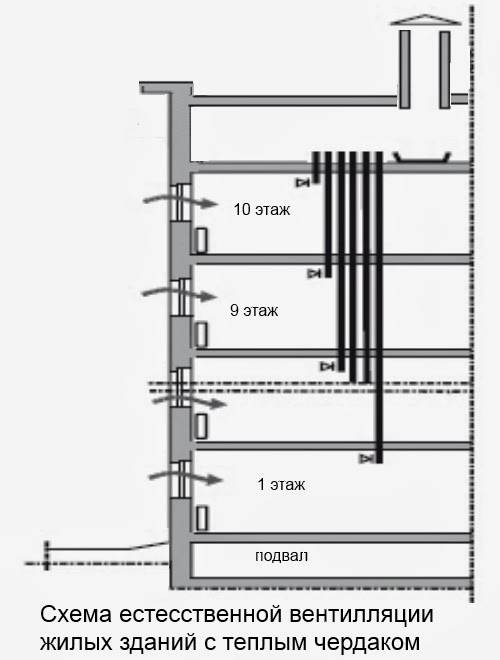

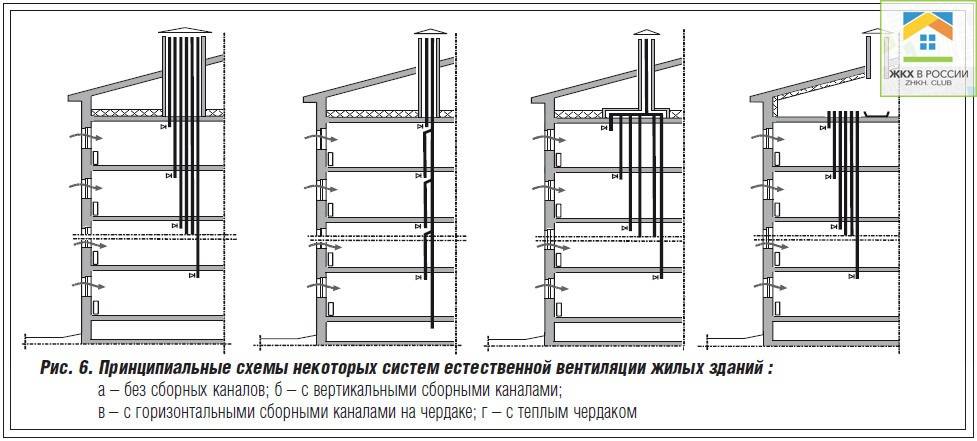

Принципиальные схемы некоторых систем естественной вентиляции жилых зданий: (а) — без сборных каналов; (б) — с вертикальными сборными каналами; (в) — с горизонтальными сборными каналами на чердаке; (г) — с тёплым чердаком

К счастью, существует современная система вентиляции, которая автоматически вытягивает и подаёт воздух. В её конструкцию входит вентилятор, который нагнетает воздух в шахту. Он обычно располагается в цокольном этаже здания. На крыше дома размещена вытяжная вентиляция такой же мощности, которая с силой выводит загрязнённые воздушные массы из воздуховода. Это самая простая схема вентиляции в многоквартирном доме. Она может быть устроена и с применением энергосберегающего оборудования – рекуператоров. Задача рекуператора – отнимать тепло (или холод) от выбрасываемого воздуха и передавать его приточному.

Шахты вентиляции, как правило, идут из подвала многоэтажного дома, дополнительно обеспечивая его защиту от сырости и испарений. Вентиляция подвала обеспечивается с помощью естественной тяги, а в современных домах здесь устанавливают и приточные установки. Для отведения сырого воздуха из подвала используются общие шахты вентиляции, выходящие отверстиями на каждом этаже и в каждой квартире.

Проветривание подвала, места, где начинается система естественной вентиляции – одно из главных условий для её правильной работы. Для этого в стенах подвала делаются отверстия-продухи, через которые в цоколь поступает свежий воздух. Он не только снижает влажность у основания дома, но и создаёт тягу в общедомовой шахте.

Форма отверстий может быть простой – круглой или квадратной. Их необходимо расположить на достаточном расстоянии над землёй, чтобы внутрь не попадала вода и грязь с улицы. Оптимальное расстояние от земли – не меньше 20 см. Отверстия следует разместить равномерно по периметру подвала, если в нём есть несколько помещений – необходимо организовать в каждом несколько продухов. Продухи нельзя закрывать, иначе нарушится весь принцип работы вентиляции многоквартирного дома. От проникновения в подвал животных отверстия прикрываются металлической сеткой.

Приточно-вытяжная вентиляция в квартирах

Естественная система притока и удаления воздуха важна для каждой отдельной квартиры в многоэтажном доме.

Движение воздуха в квартире реализуется с помощью нескольких простых приемов:

  1. Вытяжные каналы общей системы естественной вентиляции имеют выходы в ваннах, туалетах и кухнях.
  2. Чистый воздух поступает в комнаты через открытые окна и форточки.
  3. Чтобы воздух мог двигаться свободно из комнаты в комнату, под межкомнатными дверями оставляют промежутки (1–2 см).

Такой план вентиляции жилой квартиры очень простой, но не всегда эффективный. Система воздухообмена со временем засоряется и перестает полноценно исполнять свои функции. Самостоятельно чистить каналы жильцам запрещено, это делают бригады специалистов.

В старых постройках естественная вентиляция осуществляется через щели в оконных рамах и под плинтусами.

№6. Принудительная вытяжная вентиляция в квартире

В каждой квартире вытяжные отверстия находятся в ванной и кухне – помещениях, где повышена концентрация влажности и запахов. Если естественная вытяжная вентиляция работает недостаточно хорошо (по результатам проведенного эксперимента, описанного выше), то необходимо ее усовершенствовать, для чего используют:

  • настенные вентиляторы, которые монтируются вместо обычной вентиляционной решетки;
  • кухонные втяжки.

Установить вентилятор несложно, а эффект от него должен быть очень неплохим – устройство будет проталкивать отработанный воздух по вентиляционному каналу

При выборе обращайте внимание на такие факторы:

  • производительность вентилятора, которая должна соответствовать выдвигаемым к помещению требованиям;
  • наличие влагозащиты обязательно;
  • распространенная система – вентиляция включается одновременно с включением света в ванной. Подобное решение не особо эффективно, поэтому лучше чуть переплатить и выбрать вентилятор с таймером;
  • обратный клапан на вентиляторе в некоторых случаях будет незаменим. Пригодится он, если ваш сосед уже успел поставить вентилятор на вентиляционное отверстие, и он более мощный, чем у вас. В противном случае соседский и ваш собственный отработанный воздух могут возвращаться обратно в квартиру.

Вентилятором, как правило, оборудуют санузел. Его можно установить и на кухне, но в этом помещении более эффективно работает вытяжка, которая отводит все запахи и влагу непосредственно от очага их образования.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Схемы обустройства вентиляции в панельной многоэтажке

Для обустройства естественной вентиляции в панельных домах (5 и 9 этажей) использовали несколько стандартных планов. Подобные схемы реализуются инженерами и сегодня.

Для обустройства естественной вентиляции в панельном доме применялось несколько стандартных схем

  1. Схема сбора воздушной массы из всех квартир в один колодец.
  2. Схема подключения воздуховодов каждой квартиры в чердачный сборник.
  3. Система вывода вентиляционных каналов из каждой квартиры на улицу через крышу.

Первая и вторая – схема вентиляции в панельном доме из 9 этажей. В пятиэтажках и кирпичных домах реализуется третья схема.

Вытяжка на кухне – самый простой способ улучшения воздухообмена

При монтаже дополнительной вентиляции на кухне, то есть вытяжки необходимо руководствоваться СНиП 41-01-2003. Устанавливать можно разные виды вытяжек:

  • Подвесные, которые крепятся непосредственно над газовой плитой. Такие модели «улавливают» отработанный воздух и выводят его в индивидуальную шахту.
  • Встраиваемые, которые монтируются в специальном навесном шкафу. Некоторые модели этого вида вытяжек имеют выдвижные панели, благодаря которым увеличивается площадь захвата.
  • Купольные. Этот вид вытяжек устанавливается непосредственно над плитой и имеет более современный вид.

Вытяжку нельзя подключать в общий вентканал

Любая вытяжка оснащена фильтром. Для поддержания свежести в кухне стоит необходимо своевременно заменять многослойные жироулавливающие фильтры. Вытяжка монтируется с помощью кронштейнов или шурупов, а также по желанию декорируется навесным шкафом. В навесном шкафу размещается и розетка для запитывания электрооборудования.

Система с естественной циркуляцией воздуха

В советские времена при строительстве многоэтажек обустраивалась самая простая вытяжная система. Единственным элементом ее конструкции был вентиляционный стояк. Источниками притока воздуха в таких помещениях были форточки и щели в окнах. К примеру, в большинстве случаев реализовывалась такая схема вентиляции в многоэтажных домах сталинской постройки, а также в “хрущевках”.

Сегодня такой системы вентиляции для эффективного проветривания, конечно же, недостаточно. Ведь окна в квартирах устанавливаются герметичные. Да и форточки зимой для проветривания помещений открывать кто-то будет вряд ли. Поэтому простая вытяжная система вентиляции в настоящее время дополняется обычно специальными приточными клапанами.

Такие устройства устанавливаются чаще всего под окнами или рядом с ними. В своей конструкции они имеют специальный элемент, позволяющий регулировать поток поступающего в помещение воздуха.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает. В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

  • Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
  • Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Воздухообмен естественного типа: принцип работы

На примере панельных домов застройки прошлого века можно увидеть, как работает естественная вентиляция в многоквартирном доме. Она относится к бюджетному варианту в отличие от элитных построек, где действуют современные стандарты, используются новые технологии, применяются энергосберегающие материалы.

Естественный тип вентиляции можно встретить и в кирпичном доме старого жилого фонда, где поступление воздуха происходит через щели притворов деревянных окон, дверей, а вытяжка осуществляется тягой внутри вертикального канала, с выходом над крышей или в чердачное помещение. Перекрытие приточного канала чревато прекращением воздухообмена по всей квартире. Врезка специальных клапанов в оконные конструкции, переточных решеток в двери решает проблему бесперебойной работы естественной вентиляции.

Устройство вентиляции в многоквартирном доме с отдельными для кухни, ванны и туалета вытяжными протоками – одна из схем вентиляции. Здесь из перечисленных помещений каждого этажа выходит на крышу отдельная шахта. При ее герметичности запахи не перетекают из соседних квартир.

Еще одна схема воздухообмена включает вертикальные каналы всех квартир, объединенные выходными концами в одном продольном коллекторе. Он располагается на чердаке, и уже через сборник воздух попадает организованно на улицу. Чтобы исключить потери давления в воздуховодах и увеличить тягу, места сочленений герметизируются, а на выходные концы каналов надевают трубы: достаточно добавить всего 1 м отрезка трубы и сориентировать его под наклоном к общей вытяжной шахте.

Наименее эффективный, но тоже имеющий право на существование способ заключается в сборе отработанного воздуха от каждой квартиры в воздухоотводную вертикально установленную вентиляционную шахту. КПД системы низкий, так как происходит перетекание запахов из помещений одной квартиры в другую.

Самые оптимальные и эффективные вентиляционные системы (принудительные) сегодня используются в домах современной постройки, где нагнетание и удаление воздуха происходит механическим путем. Особенность воздухообмена здесь в использовании энергосберегающих установок – рекуператоров. Как правило, нагнетающее свежий воздух устройство располагается в подвальном помещении или техэтаже. Дополнительно воздух очищается через фильтр-систему, подогревается или, наоборот, охлаждается и только потом распределяется по всем квартирам. На верхнем уровне (кровле) монтируется вентустановка идентичной производительности, полностью удаляющая все воздушные загрязнения.

Оценивая разные виды вентиляции, нужно отметить, что естественный воздухообмен не отличается высокой эффективностью, но и меньше всего засоряет вентиляционную шахту. Если в канале нет строительного мусора, то ее достаточно чистить 1 раз в несколько лет.

Какие виды и системы вентиляции лучше

Одной из лучших систем вентиляции считается та, которая может полностью выполнять свои функции, то есть одновременно и удалять отработанный воздух, и доставлять в помещение свежие воздушные потоки.

Учитывая то, что системы вентиляции часто производятся с учётом каких-то определённых требований, при выборе подходящей модели следует отталкиваться от основных принципов классификации вентиляции.

Классификация систем вентиляции:

Классификация вентиляция основывается на четырёх наиболее значимых признаках:

  • способ перемещения воздушных масс: механическая или естественная;
  • назначение: приточная и вытяжная;
  • зона обслуживания: местная или общеобменная;
  • конструкция: наборная или моноблочная, бесканальная или канальная вентиляция.

Тот или иной вид вентиляции применяется в зависимости от назначения и площади помещения, рода деятельности и количества находящихся в нём людей и механизмов.

Система вентиляции жилых домов

Многоквартирные жилые дома оснащаются, как правило, системами вытяжной вентиляции с естественным побуждением. Приток воздуха должен появляться за счёт инфильтрации через неплотно прикрытые двери и окна, а также в процессе проветривания.

Схема естественной елочной вентиляции многоквартирного многоэтажного дома

Чтобы решить проблемы, связанные с недостатком свежего воздуха в помещения, где установлены герметичные пластиковые окна, во время устройства системы вентиляции необходимо предусматривать наличие модулей, обеспечивающих механическую приточную вентиляцию. В таких случаях механическая приточная вентиляция осуществляется, как правило, централизованно. В цокольном этаже дома устанавливают шкаф управления вентиляцией, позволяющий контролировать процесс работы системы. Приточная вентиляция должна не только отвечать за доставку свежего воздуха в помещение, но и тщательно его очищать и подогревать.

Виды вентиляции в жилых домах

Наиболее распространена естественная вентиляция. Она работает так:

  1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
  2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
  3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

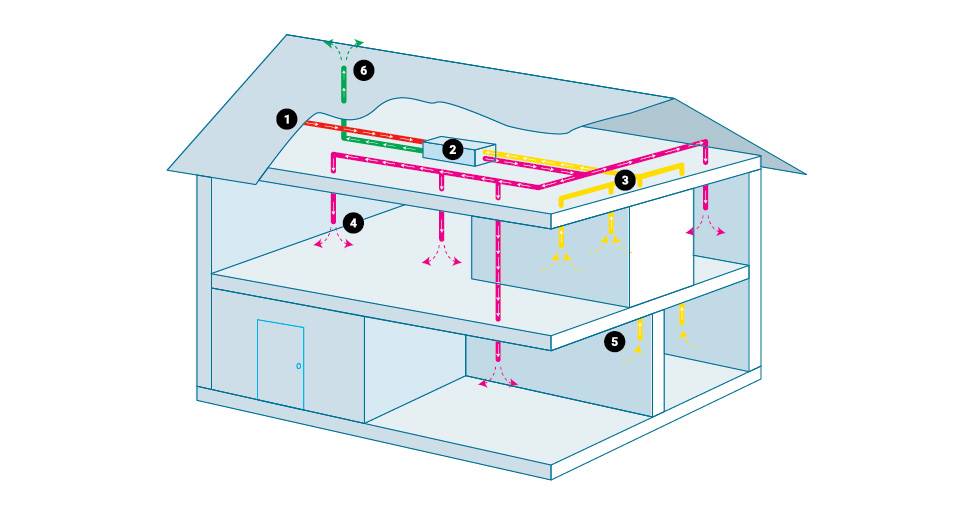

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

  1. точка забора свежего воздуха;
  2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
  3. воздуховоды;
  4. диффузор, через который подается свежий воздух;
  5. вентиляционная решетка для забора отработанного воздуха;
  6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Плюсы и минусы вентиляции в многоэтажном доме

Вентиляционный канал — это обязательный атрибут многоквартирного (включая панельный) дома. Шахта обеспечивает естественную и постоянную циркуляцию воздуха, благодаря чему из внутренних помещений удаляются вредные частицы и пыль.

Организация вентиляционных систем в квартирах обеспечивает:

  • удаление загрязнений из воздуха;
  • нормальный микроклимат в помещениях;
  • приток свежего воздуха;
  • возможность регулировки интенсивности подачи воздуха (для принудительной вентиляции).

Единственный недостаток вентиляции — необходимость периодически чистить шахты от скопившихся загрязнений. Минус систем с принудительной циркуляцией воздуха заключается в том, что такие конструкции стоят дорого. А для устройства такой вентиляции в квартире многоэтажного дома требуются специализированные навыки.

Проблемы и их решения

Проблемы вентсистем хрущевок характерны для всех многоквартирных домов с естественным способом вентилирования:

  1. Обратная тяга: давление внутри ниже, чем снаружи. Устраняется установкой дополнительных приточных вентиляторов или системой микропроветривания пластиковых окон.
  2. Проблемы с забитыми мусором вытяжными отверстиями. Есть два варианта решения: прочистить самостоятельно или обратиться в специализированную организацию.

Загрязнённый вентканал

Иногда тяга из ванной пропадает, когда жильцы заделывают вентиляционную форточку между комнатами или устанавливают пластиковую конструкции без фрамуги, но делать это категорически запрещается. Помогают не совершать таких ошибок знания, как устроена вентиляция.

  1. Малая интенсивность тяги: вентканал на крыше недостаточной высоты. Решается «народным» способом: установкой пластиковой трубы диаметром 100-200 мм, на высоту 2 500-3 000 мм над крышей.

Установка вентилятора в ванной и туалете

Устройство вентиляции в панельном доме предусматривает и установку дополнительного вентилятора в ванной комнате и туалете. При этом необходимо обеспечить его приток через дверные щели, а количество удаленного и поступившего воздуха должно быть одинаковым.

Согласно санитарным нормам воздухообмен в ванной и туалете должен происходить не менее 8 раз/час, то есть воздух за один час должен поменяться в помещении полностью восьмикратностью. При выборе вентилятора для ванной стоит руководствоваться:

  • мощностью оборудования;
  • наличием шума, идущего от устройства.
  • дизайном и расцветкой.
  • наличием дополнительных функций.

Когда приходится менять естественную систему на принудительную

Вентиляция в квартире в панельном доме при его заселении является естественной: свежий воздух попадает в помещение через форточку и дверные проемы, а выводится на улицу с помощью основной шахты. Исключением является вентиляция верхних этажей. И бывает так, что она не справляется с очищением воздуха. Тогда и устанавливаются дополнительные вентиляторы. Вентиляция в 9 этажном панельном доме на последнем этаже происходит с помощью индивидуальных шахт, без присоединения к основному каналу.

Современные здания «не дышат», а значит схему вентиляцию в конкретной квартире необходимо пересмотреть

Варианты вентиляции

Вентиляция в хрущевке может быть сделана в двух вариантах. В первом случае, когда существуют вертикальные шахты, выходящие прямо на крышу здания. В этом случае каждая квартира имеет свой индивидуальный вентиляционный канал. Убедиться в этом можно, если выйти на кровлю дома и подсчитать сколько выходов имеет вентиляционная шахта.

Как правило, в каждой квартире их должно быть не меньше двух – от кухни и ванной комнаты.

Если санузел и ванная разделены, то они соединяются наверху простым отверстием. В одном из них имеется выход вентиляции. Из другого помещения, где такого выхода нет, воздух выходит через это самое отверстие.

Другой вариант – вентиляционные каналы спутники, устраиваемые через этаж. Это ряд каналов, которые проходят от первого этажа и до самого выхода на крышу. К ним на высоте 2, 5 м т.е. через следующий этаж делается отвод от каждой квартиры, который входит в общую шахту.

На пути следования воздух из любой квартиры не должен попадать в каналы других квартир, которые обязаны быть закрыты специальными заглушками. Но во времена строительства хрущевок делалось это не всегда, поскольку первой задачей на тот момент являлось быстрое обеспечение народа благоустроенным жильем. В результате, сегодня мы имеем такие «приятные моменты», когда запах табака или жареной рыбы из одной кухни проникает сразу во множество квартир.

Другие причины, влияющие на эффективность вентиляции

Теперь, когда ясно как устроена вентиляция в хрущевке, можно рассмотреть разные причины, по которым воздух из жилых помещений не выводится наружу. Чаще всего с появлением современной кухонной мебели, куда в обязательном порядке входит вытяжка, жильцы делают ее вывод в вентиляционный канал, который расположен на кухне, а вытяжка включается не часто, и при этом второй канал, занят газовой колонкой.

В итоге получается, что вентиляции в квартире практически нет, и могут появляться запахи из санузла или ванной комнаты. Это объясняется тем, что кухонная вытяжка и газовая колонка, создавая возле себя разреженную обстановку, забирают воздух из жилых помещений по принципу пылесоса, и воздух из туалета стремится тоже к вытяжному отверстию.

Бывают случаи, когда сами жильцы или их предшественники просто наглухо закрывают вентиляционное отверстие декоративными элементами, мотивируя это его непрезентабельным видом, или тем, что из подобных отверстий в квартиру попадают различные насекомые.

Таким людям стоит помнить, что схема вентиляции в хрущевке предусматривает всего два канала, один из которых должен располагаться в санузле, и если закрыть тот, что в кухне, то придется держать дверь туалета постоянно открытой.

Причиной плохой работы вентиляции может служить и то, что существуют огрехи в заделке стыков при монтаже вентиляционных блоков, если здание строилось из готовых железобетонных панелей. Через негерметичные стыки запахи из одной квартиры могут свободно проникать и в другие.

Также частой причиной является банальная замусоренность вентиляционных шахт. Но это уже должна быть забота организаций обслуживающих дом.

Заключение

Вентиляция — это обязательный элемент многоквартирного дома. Такая система обеспечивает естественный или принудительный (в зависимости от типа конструкции) отток воздуха из помещений, благодаря чему в квартиры поступает свежий воздух, и выводятся вредные вещества и накопленный углекислый газ.

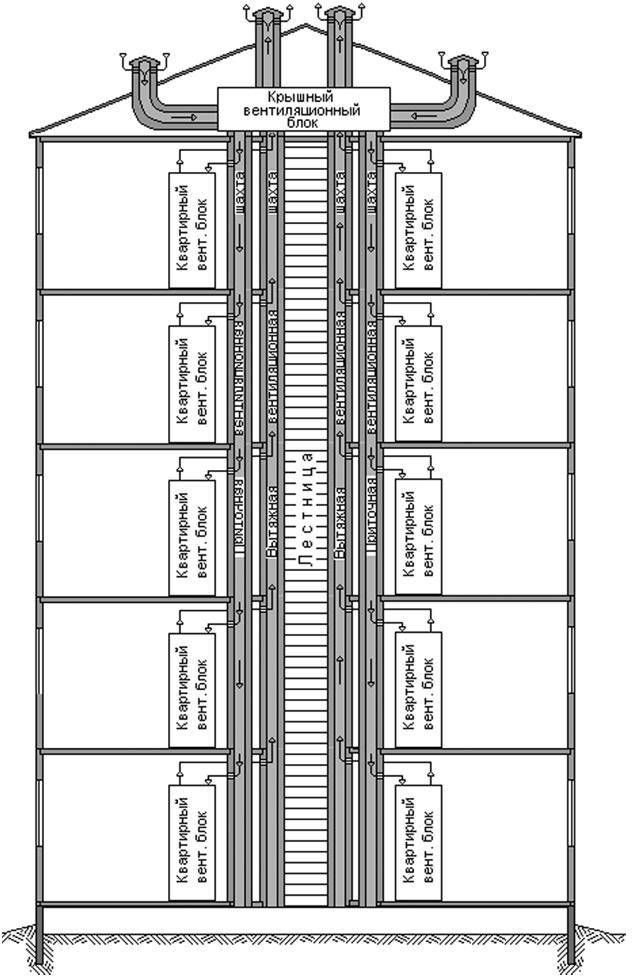

Вентиляционные шахты прокладываются одновременно со строительством дома. В многоэтажных постройках, в основном, применяют 4 типа таких систем, каждая из которых не способна обеспечить достаточную тягу на верхних этажах. Из-за этого вентиляционные системы дополняют стройствами, которые принудительно выводят воздух.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
