Наиболее экономичный вариант — это светодиодные лампочки
Светодиодные могут иметь разную мощность светового потока, а также холодный или теплый свет. Лампы, имеющие холодный оттенок, обычно используются для установки в офисных помещениях, так как они повышают работоспособность. Элементы же, дающие теплое освещение, способствуют отдыху и расслаблению, создавая уют, поэтому их рекомендовано использовать в жилых комнатах.
Если принято решение установить точечные светильники именно со светодиодными лампами, то можно использовать специальный, регулирующий яркость освещения прибор — диммер. Он позволит создать в комнате нужную атмосферу с помощью интенсивности света, рассеивая или «уплотняя» его.

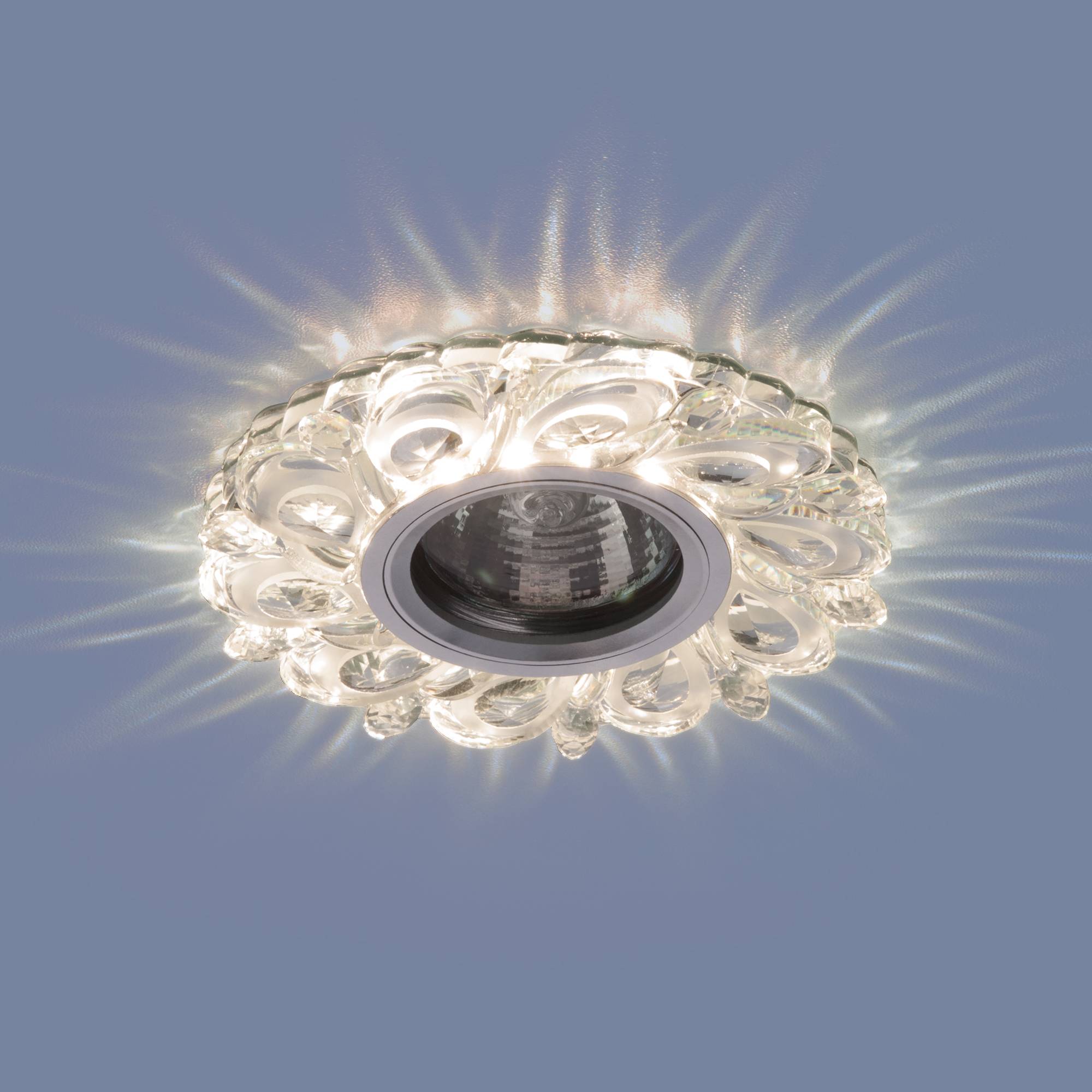

Некоторые типы этих светильников оснащаются специальным плафоном, способным создавать на потолке различные теневые или цветовые рисунки. Этот эффект можно использовать для оформления определенного стиля интерьера.

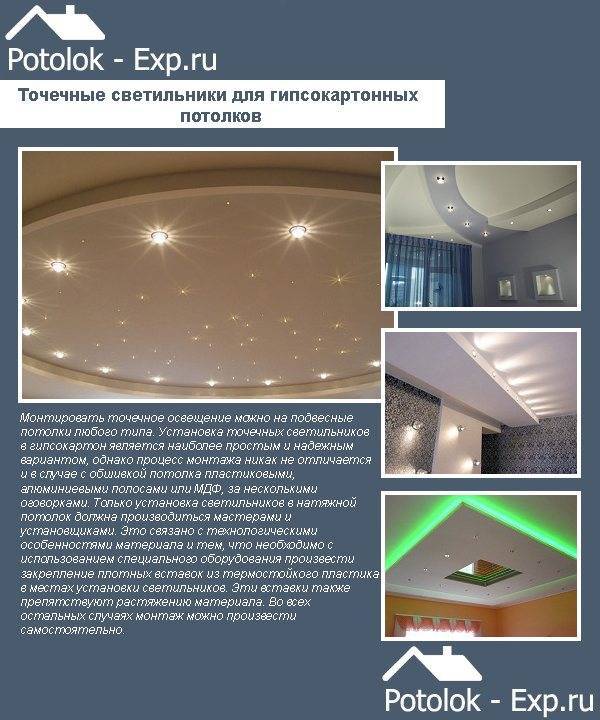

Виды светильников для гипсокартонного потолка
Для начала стоит определиться с тем, какой тип освещения будет уместен в том или ином помещении и какие светильники вообще существуют. Их несколько:
- подвесные люстры;
- накладные светильники;
- лампы дневного света (люминисцентные);
- точечные (поворотные и неповоротные);
- светодиодные ленты.
Люстры не всегда подходят в качестве светильников для потолка из гипсокартона. Это связано с немалой толщиной самого перекрытия. Если к его высоте добавить еще и крупногабаритную люстру, то высота комнаты визуально уменьшиться в несколько раз. Поэтому целесообразно подвешивать подобный осветительный прибор в нежилых помещениях или в комбинации с точечными светильниками ( в квартирах с высоким потолком).
Крепить люстру можно двумя способами: к заранее установленным дополнительным профилям или к бетонному основанию. В любом случае непосредственно в гипсокартонный потолок светильник лучше не монтировать, даже небольшой. Накладные лампы «крадут» меньше пространства, чем люстры и хорошо сочетаются с другими типами освещения.
Люминисцентные лампы просты в установке, экономичны, слабо нагреваются, но чувствительны к скачкам напряжения, что приводит к их преждевременному износу. Традиционно такой тип освещения потолка из гипсокартона используют в учреждениях, а в квартирах чаще склоняются к точечным светильникам и светодиодным лентам.
Светодиодные ленты уникальны тем, что из них можно создавать феерические, светящиеся объекты. Например, волны с разноцветными переходами или цветомузыку. Для монтажа лент на гипсокартон необходим специальный карниз, для стандартного одноуровневого потолка такой вариант не подойдет.
Очень удобно использовать для освещения потолка встраиваемые точечные светильники. Они могут быть поворотными и неповоротными и отлично подойдут для любого типа гипсокартонного перекрытия. С их помощью помещение легко разбить на зоны, создать ярко освещенные и затемненные места. Кроме того точечные лампы просты в монтаже и удобны в эксплуатации. Далее речь пойдет о нюансах монтажа данного типа светильников в подвесной потолок и их особенностях.
Типы точечных светильников
По конструкции эти приборы принято делить на два класса: встраиваемые и подвесные. Чаще всего можно встретить первый тип потолочных светильников. Для их установки в гипсокартоне (или другом материале, из которого сделан подвесной потолок) делается вырез, а снаружи у них видна лишь сама лампа и декоративная накладка. Компактно, красиво и удобно.
Подвесные точечные светильники же чем-то напоминают обычные люстры, только сильно уменьшенные. К потолку они крепятся при помощи кронштейна, встроенного в накладку, а все «внутренности» такого светильника спрятаны под декоративным корпусом. Подвесные точечные светильники не так распространены в силу того, что требуют сравнительно много пространства и выглядят уместно далеко не всегда.
Подвесной точечный светильник
По возможности поворота светильники делят на стационарные и поворотные. В первых нет никаких поворотных механизмов и свет от них направлен лишь в одну сторону, потому для освещения больших помещений вам понадобится большое количество таких светильников. У поворотных все с точностью наоборот – при необходимости вы можете менять направление светового потока. Поворотные светильники, в свою очередь, делятся на встраиваемые, чей угол поворота сравнительно невелик, и на споты – подвесные светильники, оборудованные шарниром и имеющие возможность вращаться практически в любом направлении. Для чего нужны такие «подвижные» приборы? Главное их преимущество в том, что при желании вы сможете создать зону с очень ярким освещением, например, в центре гостиной, над рабочим столом или над столешницей на кухне. Но возможность поворачиваться увеличивает стоимость светильника.
Изучая характеристики электрооборудования, вы могли видеть обозначения IPxy, где x– степень защиты от пыли, а y– степень защиты от воды. Для нас наибольший интерес будет представлять последняя цифра. Если равна 0, то светильник никак не защищен от попадания влаги, а если от 1 до 3, значит, устройство имеет защиту от капель, попадающих вертикально или под углом. В случае, если степень защиты 4 или 5, то светильник может выдержать брызги или струи воды соответственно. А при 6, 7 и 8 электроприбор без проблем работает в контакте с водой или даже пребывая в ней (для последних двух значений). Для потолка из гиспокартона в обычной комнате можно взять точечный свветильник, не обладающий защитой от попадания влаги, но если устройства будут устанавливаться на кухней или в ванной, то лучше перестраховаться и взять модель со степенью защиты 2 или выше.

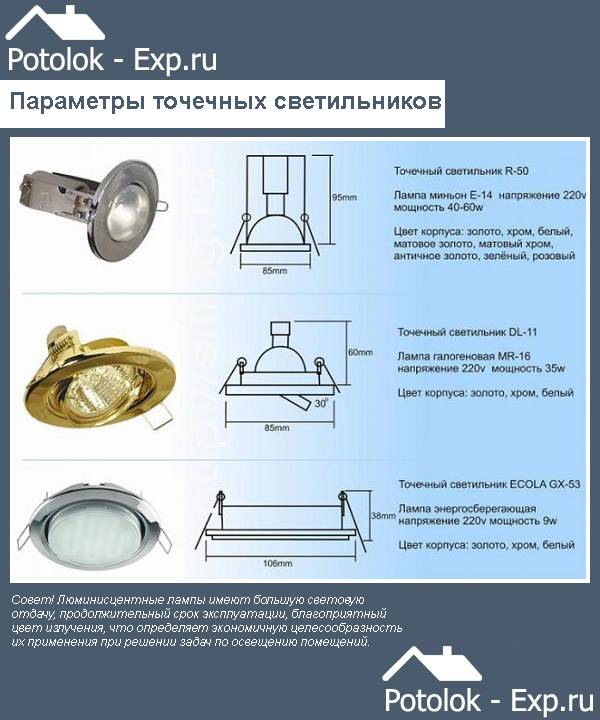

Основные параметры точечных светильников
Процесс монтажа встраиваемых ламп
Подготовка и планирование
Когда светильники выбраны – можно переходить к их установке.
Если вы хотите монтировать освещение своими руками, то оптимальным вариантом будет выполнение всех работ параллельно с возведением самого потолка – так у нас появляется возможность спланировать размещение всех точек освещения и проложить проводку до обшивки каркаса гипсокартоном.
На этапе планирования нам необходимо:
- Заранее наметить на потолочном перекрытии точки размещения светильников.
- Разместить будущие светильники на расстоянии не менее чем в 25-30 см от элементов металлического каркаса.
- Спланировать освещение разных уровней подвесного потолка, выведя каждый уровень на отдельный контур освещения.
Статья по теме: Дизайн лоджии 4 кв. м (фото)
Также на данном этапе нужно учесть наличие в помещении других источников света, таких как подвесные люстры, бра и настенные светильники. К примеру, если в центре комнаты будет установлена люстра, то достаточно по периметру сделать короб из гипсокартона с подсветкой: установленные на коробе точечные светильники отлично справятся с освещением периферийных участков.
Короб с подсветкой по периметру комнаты
Прокладка проводки
На стадии изготовления каркаса гипсокартонного подвесного потолка необходимо проложить проводку для подключения встроенного освещения. Чтобы облегчить себе работу, вначале делаем чертеж нашей будущей проводки, отображая на нем все элементы встроенной подсветки – провода, лампы, выключатели, трансформаторы и т.д.
Схема подключения
Если планируется стена с подсветкой из гипсокартона, отдельную разводку проводов нужно сделать и на стене. В этом случае напротив каждого элемента подсветки должен размещаться свой провод.
Выбор провода имеет два аспекта:
- С точки зрения надежности подключения к светильникам лучше всего использовать мягкий многожильный провод.
- С точки зрения надежности всей системы — мягкий или жесткий медный провод, к примеру, ШВВП или ВВГ-3х1,5.
Провод ВВГ-3х1,5
Если для подключения светильников вы будете использовать клеммные колодки, то второй вариант все же предпочтительнее.
Проводку следует прокладывать в специальных гофрированных пластиковых трубах – они защитят повода от механических повреждений и попадания влаги при протечках сверху. Для дополнительной страховки можно закрепить трубы на элементах каркаса с помощью пластиковых хомутиков.
Отверстия в гипсокартоне
Перед тем как установить точечный светильник в гипсокартон, в гипсокартонной плите необходимо проделать отверстие соответствующего диаметра. Как правило, инструкция на упаковке светильника содержит информацию о нужном размере отверстия, но лучше не полениться и промерить габариты самостоятельно.
Фрезерование отверстия в потолке
- Чаще всего светильники устанавливаются в отверстия 60 и 75 мм в диаметре. Для проделывания таких отверстий используем дрель с соответствующей фрезой по гипсокартону. Процесс сверления наглядно показан на видео в этом разделе сайта.
- Вне зависимости от того, делаем ли мы общую подсветку потолка или же небольшой короб с подсветкой из гипсокартона, проще всего прорезать отверстия на еще не закрепленных на потолке гипсокартонных плитах. Так мы гарантировано прорежем отверстие именно там, где нам надо.
- Если же приходится формировать отверстия в уже обшитом гипсокартоном потолке, то на помощь нам придет составленная ранее схема размещения ламп на потолке.
- Довольно часто встречается ситуация, когда просверленное отверстие оказывается прямо напротив элемента каркаса (к примеру, если делается стена из гипсокартона с подсветкой и фреза попадает в поперечный профиль). Чтобы избежать таких ситуаций, специалисты рекомендуют перед сверлением отверстия поднести к гипсокартону обычный магнит.
Статья по теме: Как раскрутить шаровый кран
После того как все отверстия просверлены и плиты гипсокартона закреплены на потолке или стене, можно приступать к отделочным работам. Монтаж точечных светильников в гипсокартон производится только после завершения отделки.
Потолок с готовыми отверстиями и выведенными проводами
Параллельное соединение
В большинстве случаев используется параллельная схема подключения точечных светильников (ламп). Даже несмотря на то что требуется большое количество проводов. Зато напряжение на все осветительные приборы подается одинаковое, при перегорании не работает одна, все остальные — в работе. Соответственно, никаких проблем с поиском места поломки.
Схема параллельного подключения точечных светильников
Как подключить точечные светильники параллельно
Есть два способа параллельного соединения:
- Лучевой. На каждый осветительный прибор идет отдельный кабель (двух или трехжильный — зависит от того, есть у вас заземление или нет).
Шлейфное. Пришедшая от выключателя фаза и нейтраль со щитка заходят на первый светильник. От этого светильника идет кусок кабеля на второй, и так далее. В результате к каждому светильнику, кроме последнего, оказывается подключенным по четыре куска кабеля.
Способы реализации параллельного подключения
Лучевая
Лучевая схема подключения более надежна — если проблемы случаются, то не горит только эта лампочка. Есть два минуса. Первый — большой расход кабеля. С ним можно смириться, так как делается проводка один раз и надолго, а надежность такой реализации высокая. Второй минус — в одной точке сходится большое количество проводов. Качественное их соединение — непростая задача, но решаемая.
Соединить большое количество проводов можно при помощи обычной клеммной колодки. В этом случае с одной стороны подается фаза, при помощи перемычек она разводится на нужное число контактов. С противоположной стороны подключаются провода, идущие к лампочкам.
Способы соединения проводов при лучевом исполнении
Практически так же можно использовать клеммники Ваго на соответствующее число контактов. Выбрать надо модель для параллельного соединения. Лучше — чтобы они были заполнены пастой, предотвращающей окисление. Этот способ хорош — легок в исполнении (зачистить провода, вставить в гнезда и все), но очень много низкокачественных подделок, а оригиналы стоят дорого (и то не факт, что вам продадут оригинал). Потому многие предпочитают пользоваться обычной клеммной колодкой. Кстати, есть они нескольких видов, но более надежными считаются карболитовые с защитным экраном (на рисунке выше они черного цвета).
И последний приемлемый способ — скрутка всех проводников с последующей сваркой (пайка тут не пойдет, так как проводов слишком много, обеспечить надежный контакт очень сложно). Минус в том, что соединение получается неразъемным. В случае чего, придется удалять сваренную часть, потому нужен «стратегический» запас проводов.
Пример исполнения лучевого подключения точечных светильников
Чтобы уменьшить расход кабеля при лучевом способе соединения, от выключателя до середины потолка тянут линию, там ее закрепляют, и от нее разводят провода к каждому светильнику. Если надо сделать две группы, ставят двухклавишный (двухпозиционный) выключатель, от каждой клавиши тянут отдельную линию, потом расключают светильники по выбранной схеме.
Шлейфное соединение
Шлейфное соединение применяют тогда, когда светильников очень много и тянуть к каждому отдельную магистраль очень уж накладно. Проблема при таком способе реализации в том, что при проблеме соединения в одном месте, все остальные тоже оказываются неработоспособны. Зато локализация повреждения проста: после нормально работающего светильника.
Фактическая реализация параллельного соединения шлейфным способом
В этом случае также можно разделить светильники на две или больше группы. В этом случае понадобиться выключатель с соответствующим количеством клавиш. Схема подключения в этом случае выглядит не очень сложно — добавиться еще одна ветка.
Как подключить точечные светильники к двойному выключателю
Собственно, схема справедлива для обоих способов реализации параллельного подключения. При необходимости можно сделать и три группы. Такие — трехпозиционные — выключатели тоже есть. Если же нужны четыре группы — придется ставить два двухпозиционных.
Параллельное подключение – схема
Приборы освещения с параллельным подключением светят с одинаковой интенсивностью, но монтаж предполагает использование большего количества проводов. Несмотря на это, монтаж точечных светильников с параллельным подключением пользуется популярностью. Такой способ позволяет устанавливать неограниченное количество приборов освещения, включая светодиодные лампы, главное, взять негорючий кабель ВВГ нг. Форма кабеля может быть круглой или плоской, но он обязательно должен быть негорючим. Особенно это относится к установке светильников на деревянных потолочных перекрытиях.
Параллельное подключение осуществляется двумя способами:
- Лучевое соединение.
- Шлейфное соединение.
В первом случае решение вопроса, как соединить светильники на потолке, предполагает подведение к каждому точечному прибору освещения своего куска провода. Использование такого варианта требует большого расхода кабеля, однако при выходе из строя одного светильника вся цепь работает без перебоев. Разводка кабеля по потолку должна выглядеть следующим образом: от распределительной коробки до центра комнаты тянется кабель и фиксируется в этом месте. К светильникам провода идут из одной центральной точки. Наличие большого количества проводов, сходящихся в одном месте, требует надежной фиксации. Одножильные провода можно скрутить, а место скрутки обжать пассатижами и запаять.
Крепление потолочных светильников получается прочным, надежным, но не разъемным. Более простой способ подразумевает использование разъемов с определенным количеством входов, к которым подключаются провода. Кроме того существуют специальные приспособления – клеммники, они стоят дороже, но провода в этом случае задача, как подключить споты на потолке, решается быстро, легко и прочно. Можно воспользоваться клеммными колодками с винтовым соединением, они также обеспечивают надежное подключение, но для подачи напряжения на все провода необходимо установить дополнительно перемычки на задействованные клеммы.
Во втором случае к каждому светильнику попеременно подается и выходит по два провода. Схема подключения точечных светильников на потолке выглядит следующим образом: от распределительной коробки идет кабель на первый прибор освещения. К выходу этого же прибора подключается второй кабель и протягивается до следующего светильника. С остальными приборами выполняются аналогичные действия.

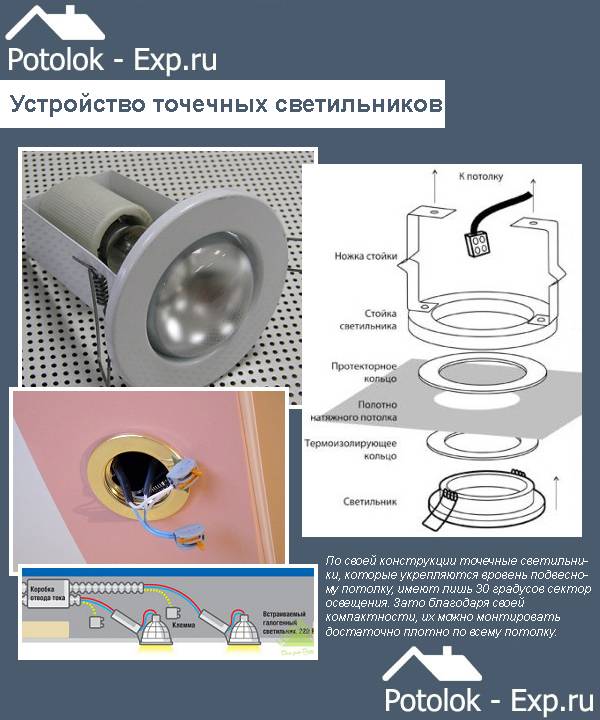

Конструкция точечного источника света
То, что все точки должны быть более-менее одинаковы, конструкции точечных источников служит, в общем-то, на пользу. Есть несколько типов лампочек, из которых и можно делать такие светильники. А готовить место для установки, крепить, оформлять снаружи и подключать к сети можно будет все очень легко и сразу.
Конструктивно точечный светильник, как и всякая простейшая лампа, состоит из основы с патроном, крепления, проводов подключения и декоративно-защитных элементов.
Под конкретную конструкцию, форму и размеры нужно подготовить в местах установки посадочные места, средства крепления (отверстия под дюбели, кронштейны, крюки, металлические планки), средства проводки и средства окончательного монтажа и отделки.

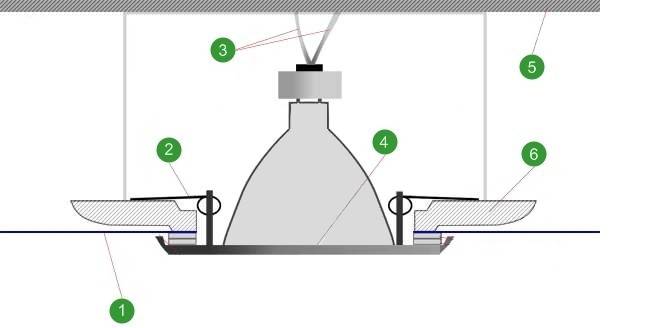

Схема установки точечного светильника
Очень важно заранее продумать схему подключения, параметры питания, источник питания и возможности управления светом и эффектами. В целом систему светильников можно подключать разными способами (схемами):
- индивидуальное подключение каждого или выборочно некоторых. В этом случае включение происходит индивидуально, каждого светильника от своего выключателя;
- параллельное подключение целой группы (линии, области) с включением одним выключателем;
- последовательное включение группы;
- включение от общего устройства управления, которое может задавать программы на включение групп точечных светильников в различных режимах и с разными эффектами. В этом случае внутри группы обычно светильники подключены друг к другу последовательно, группы же между собой включаются параллельно.
Последнее подключение похоже на подключение гирлянды, с помощью таких управляемых групп можно создавать совершенно фантастические объемные световые эффекты.
Последовательное подключение подходит для множества низковольтных ламп или светодиодов. В этом случае необходимо соблюдать расчетное количество светильников в группе, так как в последовательном соединении падение напряжения на каждый прибор уменьшается пропорционально их количеству в цепи.
При параллельном соединении можно каждую группу соединить общей парой проводов, изоляция которых должна соответствовать питающему их напряжению.
Остальные правила не отличаются от общих правил монтажа электротехнических систем напряжением до 1 кВ.
Нюансы ведения проводов в гипсокартонном потолке
Проводка электрических проводов делается при монтаже каркаса для гипсокартона. Разводка проводов происходит по заранее созданной схеме. Провода должны быть цельные (без повреждений и изоляции), спрятаны в гофре. Это обеспечит неприкасаемость к металлическим профилям.
В большинстве случаев при осуществлении проводки используется параллельное подключение. Оно обеспечит бесперебойное питание и при неработающем одном светильнике, остальные приборы будут работать.
Создаваемое отверстие в потолке для установки светильника
В месте будущего светильника следует оставить конец провода свободным. Его длина до 30 см это позволит без труда излучатель света. Не потребуется доточка проводов и их соединение.
Для проведения проводки своими руками заранее готовятся провода нужной длины для установления осветительных приборов. При подсоединении и проведении проводов следует ознакомиться с цветом жилы. Голубой проводок – фаза, коричневый – ноль. При соединении проводов с помощью клеммы, ориентация падает на цвет проводов. Голубой с голубым и так далее.
Установка трансформатора для лампыСхема подключения светильников к двухклавишному выключателю
А также следует заранее в схеме указать место выключателя. Он размыкает только фазу. Подсоединение трансформатора идет между выключателем и остальной проводкой на потолке.
Если будут в течение проводки проводов скрутки, тогда их следует хорошо заизолировать и поместить в медную гильзу. Если изоляция будет недостаточно хорошей и некачественной, возможно замыкание.
Схема монтажа светильника
Диагональное размещение проводов на потолке не допускается. Если в многоуровневом потолке следует сделать сложную схему, тогда используется распределительная коробка.
Особенности подключения ламп на 12В
Многие предпочитают использовать для освещения точечные светильники на 12 В. Для их подключения требуется понижающий напряжение трансформатор и устройство, стабилизирующее ток (можно сделать из конденсатора, резистора, диодного мостика). Аппараты заводского производства более надежные, продаются с гарантией.
Параметры драйвера необходимо рассчитать после покупки светильников. Его мощность должна на 20% превышать суммарную мощность светильника (светильников). Ошибиться с выбором сложно, так как популярные производители мощность указывают на упаковке. Обязательно необходимо оценить условия на месте монтажа этого оборудования. Например, для ванной нужно купить драйвер, устойчивый к повышенной влажности.
Чаще всего точечные светильники используются в подвесных потолках. Это встраиваемые модели, которые поставляются с драйвером и разъемом для подключения. Кабель в конструкции потолка прокладывается заранее.
На месте установки светильника сверлится отверстие, с жил кабеля снимается оплетка и изоляция, с трансформатора снимаются крышки, скрывающие клеммы. Провода подключаются согласно схеме на корпусе. Две клеммы предусмотрены для кабеля, остальные (обычно с другой стороны) для ламп. Сначала подключается провода кабеля (точное соблюдение полярности необязательно, так как ток из сети переменный). С другой стороны присоединяются провода светильника (или нескольких светильников, если драйвер на это рассчитан).
Далее крышки трансформатора ставятся на место, аппарат прячется в отверстие, снаружи остается только разъем для подключения осветительного прибора. В отверстие устанавливается корпус светильника, снимается фиксатор, устанавливается лампочка, закрепляется фиксатором.
Требования к размещению точечных светильников на гипсокартонном потолке
Одной строгой конфигурации расположения спотов на гипсокартонном потолке нет, каждый выстраивает её сам. Главный вопрос: какое освещение должны давать споты – полное или зональное? На основе этого и формируется схема расположения светильников. Ограничений никаких нет, но обычно используют одну из трёх конфигураций:
- В несколько рядов, перпендикулярно той стене, в которой есть окно.
- Вокруг подвесной люстры по периферии потолка. Тут люстре отводится роль главного осветительного прибора в комнате, а точечным светильникам – роль дополнительных.
При установке в шахматном порядке соблюдаются те же правила.
Как прорезать отверстия в гипсокартоне под светильники?
Разметка под осветительные приборы на гипсокартонных листах (ГКЛ) делается перед креплением к каркасу. После того как все листы закреплены, можно скорректировать места расположения светильников, чтобы они располагались на потолке ровно. Это не повлияет на качество их подключения к проводке, поскольку провода прокладываются с запасом.
Отверстия в гипсокартоне вырезаются с помощью дрели со специальной коронкой. Это можно сделать канцелярским ножом, но качество будет хуже. Края отверстия следует обработать грунтовкой.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Ниши из гипсокартона с подсветкой: как сделать каркас и установить освещение
Преимущества и недостатки светодиодных светильников:
Светодиодными точечными светильниками принято считать модели со встроенным LED источником света. Такие приборы могут оказаться неоправданно дорогими.
| Характеристика: | Светодиодные светильники со встроенной лампой: | Точечные светильники со сменной лампой: |
| Срок службы. | Как правило выше в 2 -10 раз, т.к. светильники имеют более лучшее охлаждение. Для отвода тепла используется алюминиевый радиатор. | Низкий срок службы, т.к. отвод тепла недостаточен для долговечной работы ламы. Зачастую такие лампы выполнены из пластика, который очень плохо отводит тепло. |
| Цена | Дороже в 2 – 5 раз по сравнению со стоимостью обычного светильника и светодиодной лампы. Обусловлено дорогостоящими материалами для эффективного охлаждения. | Цена ниже. |
| Ошибки в просчетах. | Светильники имеют фиксированную мощность света. Если ошибетесь с количеством, не сможете заменить лампу на более мощную – придется искать замену светильнику, что может оказаться невозможным. | Если после установки светильников яркости света будет недостаточно – поменяйте лампы на более мощные. Мощность ламп варьируется от 3 до 10 Вт. |
| Возможности в дизайне. | Если вы выбрали конкретную модель, скорее всего придется предусмотреть определенное количество светильников, что не всегда удобно. | Количество светильников можно подстраивать под дизайн проект, за счет изменения мощности лампы. |
| Глубина врезного отверстия. | Точечные светильники со встроенной лампой тоньше, чем обычные. Это позволяет сократить потери высоты при использовании натяжных или подвесных потолков. Глубина врезки светильников 3-5 см. | Большинство точечных светильников со сменной лампой требуют расстояние между подвесным и несущим потолком от 6 до 7 см. |
| Универсальность назначения. | Модели имеют четко заданный угол рассеивания, их нельзя использовать одновременно для организации акцентного и основного освещения. | За счет установки разных ламп, есть возможность использовать одну и туже модель для акцентного и рассеянного света. Например, для освещения рабочей зоны можно установить лампы со отражателем – свет будет сконцентрирован в нужном месте. Для основного света можно использовать лампы с матовым стеклом, которые дают равномерный свет. |
| Регулировка уровня света (работа с диммером). | Необходимо приобретать дорогостоящий диммер тока. А если светильников несколько — понадобится отдельный блок питания. Нужно предусмотреть место для его установки. Схема подключения сложнее, чем у обычных моделей. | Простая реализация, поключение стандартное. Нужно купить специальный диммер и специальные лампы. |
Экономить на покупке светодиодных светильников со встроенной лампой крайне не рекомендуется.
Ситуации, с которыми к нам обращались клиенты:
- Куплены не дорогие светильники. Через 7 месяцев один из 4 светильников на кухне ломается. При попытке найти нужную модель выяснилось, что она снята с производства. Есть похожие светильники, но диаметр врезного отверстия больше. В итоге, клиент вынужден расширять отверстия в гипсокартонном потолке и менять сразу все светильники. Если бы потолок был натяжным — монтажные отверстия расширить не получилось бы. Выход только один — приобретать другую модель, которая совершенно не подходила по дизайну.
- Клиент приобрел у нас влагозащищенный светильник со встроенными светодиодами, который был установлен в бане. Т.к. LED элементы не переносят высоких температур, через 3 месяца активного использования, яркость светильника уменьшилась на 40%. Пришлось покупать более дешевый светильник с лампами накаливания. Старый светильник, стоимостью более 8000 руб. был утилизирован.
Вывод. Если вы не уверены в выборе, лучше купить точечные светильники со сменной светодиодной лампой. Это более универсальное решение, которое в перспективе способно сэкономить существенную сумму!
