Технические характеристики мотор – редуктора: Обзор

Как правильно выбрать устройство?

На данный момент много компаний предлагают множество моделей такого устройства через каталоги, где описаны назначения для каждого типа. Для начала заказчика будет интересовать соотношение «цена-качество». Сейчас достаточно популярна продукция Ваuеr или Воnfigliоli. Это действительно хорошее оборудование высокого качества, которое прослужит долго и верно. Но все же на его ремонт придется тратиться, так как запчасти привозят из-за границы. Именно по этой причине большинство заказчиков делают выбору в пользу отечественных производителей, да и стоимость по прайсу такого устройства будет намного ниже, равно как и стоимость ремонта.

И лишь для машин высокой точности следует подумать, а стоит ли пренебрегать качеством? Но и здесь отечественные производители стараются наступить на пятки заграничным поставщикам. По этой причине перед покупкой определите для себя, где и как будет использован мотор, что и поможет сделать верный выбор.

Мотор-редуктор – электрический двигатель и редуктор, которые собраны в единое устройство. Он намного компактнее по сравнению с приводом из одного лишь редуктора, установка намного проще, а кроме того, материалоемкость фундаментной рамы уменьшена, для механизмов с полым валом не нужны никакие рамные конструкции. Огромно количество решений в плане конструкции и типичных размеров дает возможность оснащать предприятия устройствами различных назначений, мощностей и габаритов. Данное устройство можно использовать для всех областей промышленности и для строительства.

Самые распространенные – это планетарные и цилиндрические агрегаты, которые сделаны по сообщающей системе расположения выходного вала и электрического двигателя. Червячные устройства имеют расположение электрического двигателя под 90 градусов к валу выходного типа.

Выбор по типу редуктора для привода

Профессиональный расчет с целью выбора редуктора всегда начинается с проработки схемы привода (кинематической). Именно она лежит в основе соответствия выбранного оборудования условиях будущей эксплуатации. Согласно данной схеме, вы можете выбрать класс мотор-редуктора. Варианты следующие.

  • Червячный механизм: одноступенчатая передача, входной вал под прямым углом к выходному валу (скрещенное положение входного вала и выходного вала);
  • двухступенчатый механизм с расположением входного вала параллельно или перпендикулярно выходному валу (оси могут располагаться вертикально/горизонтально).

Цилиндрический мотор-редуктор:

  • с параллельным положением входного вала и выходного вала и горизонтальным размещением осей (выходной вал с органом на входе находятся в одной плоскости);

с размещением осей входного вала и выходного в одной плоскости, но соосно (расположены под любым углом).
Конически-цилиндрический. В нем ось входного вала пересекается с осью выходного вала под углом 90 градусов.

Ключевое значение при выборе мотор-редуктора имеет положение выходного вала. При комплексном подходе к подбору устройства следует учитывать следующее:

  • Цилиндрический и конический моторный редуктор, имея аналогичные червячному приводу вес и размеры, демонстрирует более высокий КПД.
  • Передаваемая цилиндрическим редуктором нагрузка в 1,5–2 раза выше, чем у червячного аналога.
  • Использование конической и цилиндрической передачи возможно только при размещении по горизонтали.

Сравнение двух типов

На сегодняшний день самыми распространенными электродвигателями являются те, тип редуктора которых является червячным или же цилиндрическим. Эти два основных типа и можно сравнить между собой, используя их основные характеристики. Будут приведены преимущества цилиндрического типа перед червячным.

Коэффициент полезного действия этого типа редуктора достигает 98 %, если не учитывать передаточное отношение. Такой показатель обеспечивает отличную экономию электроэнергии. Одно из важнейших преимуществ — это высокая нагрузочная способность. Другими словами, цилиндрический тип редуктора способен передать намного большее усилие, чем червячный, при условии, что оба этих элемента имеют одинаковые габариты. Кроме этого, этот вид агрегата обладает довольно высокой кинематической точностью.

Общие технические характеристики мотор редукторов

Независимо от типа и вида, все мотор редукторы имеют базовый набор характеристик, регламентированный ГОСТами. Все характеристики мотор редукторов и технические параметры можно разделить на несколько основных групп:

Показатели надежности. Здесь основным критерием является рабочий ресурс, который выражается в количестве часов работы (гарантированная производителем величина). Так, для червячных передач этот показатель, как правило, составляет не менее 10 000часов, для цилиндрических – не менее 25 000часов. Отдельного внимания заслуживает рабочий ресурс подшипников – не менее 500 часов. Таким образом, полный гарантированный эксплуатационный срок мотор-редуктора составляет ориентировочно 5-6 лет (точная величина зависит от интенсивности использования узла).

Эксплуатационные условия.напряжение и фазы тока. Все редукторные приводы запитываются от однофазной/трехфазной сети переменного тока, напряжением 220/380 вольт. Мотор-редукторы мощностью менее 2,2 киловольт могут быть адаптированы для использования с возможностью питания от однофазных 220 или трехфазных 380 вольт, узлы мощнее 2,2 кВт — только от трехфазной сети 380вольт.
допустимая температура среды. Приводные узлы разработаны для использования при температуре от -40 до +50ºС

Важно учесть, что минусовая температура предполагает необходимость предварительного прогрева мотор-редуктора на небольших оборотах, после чего агрегат может эксплуатироваться в обычном режиме.
частота вращения вала не должна быть выше, чем 1880 об/мин.
мощность электрического двигателя не должна превышать расчетный показатель больше, чем на 20%.

Климатическое исполнение. Здесь представлены умеренные, тропические и умеренно-холодные мотор редукторы технические характеристики каждой такой модификации определяются условиями ее использования.

КПД мотор редукторов зависит от следующего перечня факторов: передаточное число ступени, частота вращения вала, тип смазки и ее температура.

Другие характеристики мотор редукторов зависят от конкретной модификации приводного узла.

Неисправности редуктора

Чаще всего поломки редуктора, как составного элемента автомобильной трансмиссии зачастую связаны полной выработкой ресурса деталей, которые требуют последующей замены. Основными причинами способствующими последующим неисправностям редуктора заднего моста являются: — изношенные сальники хвостовика; — изношенные подшипники хвостовика и дифференциала; — вышедшие из строя элементы дифференциала; — изношенные или сломанные детали главной пары. Признаки сломанного редуктора заднего моста не заметить попросту невозможно. Это и течь масла из самого редуктора, и характерный завывающий звук, который исходит из этого узла при движении. Всё это сразу же выдаёт причину поломки. И если протечку трансмиссионного масла устранить достаточно просто, поставив новый сальник хвостовика, то шум, который издаёт поломанная трансмиссия, убрать не так то и просто.

В первую очередь следует проверить не исчезает ли шум при движении машины накатом. Если он пропадает, то причина шума, естественно в главной паре редуктора. Если же шум и гул никуда не пропали, тогда, скорее всего, причина это заключается в сломанных подшипниках

хвостовика или дифференциала. Почему так просто получается диагностировать такие серьёзные неисправности? Отвечаем. Во время движения автомобиля накатом, элементы главной пары не соприкасаются с усилием, следовательно они не в состоянии каким бы то ни было образом повлиять на появление странного шума в автомобиле.

Отметим то, что зачастую главная пара подвержена повышенному износу по причине низкого уровня масла. Когда детали редуктора недостаточно смазаны, это естественно подвергает их очень большим фрикционным и тепловым перегрузкам. А уровень масла, в свою очередь, резко снижается из-за неисправностей в сальнике, который становится непригодным для эксплуатации при плохо затянутой гайке хвостовика. Следующей причиной, приводящей к замене редуктора заднего моста, является повышенная нагрузка трансмиссии, которая возникает при длительном использовании машины с сильным перегрузом. Также не исключайте дефект деталей с конвейера, которые установлены на задний редуктор, стоимость которого непомерно завышена.

Сферы применения редукторов

Редукторы применяются в тех случаях, когда в рабочем механизме требуется изменить показатель угловой скорости вращения, передающегося от привода, а также в случае, когда нужно повысить крутящий момент. В зависимости от специфики техники, где требуется использование данного механизма, применяют разные виды редукторов. Мотор-редуктор устанавливается на строительную и землеройную технику, применяется на цементных заводах, используется в машинах горнодобывающей и нефтеперерабатывающей промышленности и в других сферах.

Червячный редуктор незаменим в механизмах, требующих обеспечения плавного движения. Такое устройство используется в лифтах, строительной технике и насосах. Во время работы достигается нужный показатель увеличения крутящего момента без создания лишнего шума во время движения рабочих узлов.

Цилиндрический редуктор наиболее распространен и применяется практически во всех сферах промышленной деятельности, включая машиностроение, робототехнику и строительство. Причиной такой популярности является высокий показатель КПД механизма и его экономичность во время эксплуатации и обслуживания.

Конический редуктор используется в машиностроении в приводах, а также в станках. Наиболее удобен механизм для расположения в поворотных механизмах, где требуется размещение ведущего и ведомого валов перпендикулярно.

Виды зубчатых передач

В редукторах для передачи вращательного движения применяются зубчатые колеса, образующие зубчатые зацепления, передающие движение на валы.

Зубчатые передачи бывают —

  • цилиндрический (вращательное движенеи при параллельных осях, a)
  • конические (вращательное движение при пересекающихся осях б)
  • червячные и гипоидные — (при скрещивающихся осях, в)

Зубчатые передачи бывают с внешним и внутренним зацеплением. Червячные зубчатые колеса выполняются цельными литыми,или кованными или составными. Степень точность зубчатых колес и передач определяется их конструкцией, назначением, скоростью и условиями работы механизмов. Зубчатое колесо с небольшим числом зубьев обычно называют шестерней, а с частыми зубьями — колесом.

Также передачи отличаются типом зацепления, отечественные мотор-редуторы изготавливают обычно с прямозубым зацеплением, тогда как на западе распространены более точные -косозубые.

Для обслуживания зубчатых передач применяют жидкие смазочные материлы, минеральные и синтетические масла. С синететическим маслом, согласно результатов исследований КПД несколько выше.

Конические передачи обычно используются при скорости до 30 м/с, червячные — до 12 м/с, глобоидные — до 20 м/с. С увеличением окружной скорости передач необходимо обеспечивать более точное изготовление колес.

Выбор подшипников и их установка в редукторах зависят от вида зацепления, нагрузки, расстояния между опорами, способа смазывания и охлаждения, условий монтажа и эксплуатации. В редукторах применяются подшипники качения и подшипниками скольжения, при скорости до 15 м/с обычно используют первые. Правильная установка подшипников качения является одним из важных параметров работы.

В последнее время были разработаны высокотехнологичные и экономически выгодные конструкции редукторов, отличающиеся долговечностью и высокой надежностью, высокими скоростями и точностью. В основном такая продукция производится в Европе, например, таковы редукторы Tramec , которые реализует наша компания.

Передаточное число

Определение передаточного отношения выполняют по формуле вида:

U= nвх / nвых

где:

  • nвх– обороты входного вала (характеристика электродвигателя) в минуту;
  • nвых– требуемое число оборотов выходного вала в минуту.

Полученное частное округляется до передаточного числа из типового ряда для конкретных типов мотор-редукторов. Ключевое условие удачного выбора электродвигателя – ограничение по частоте вращения входного вала. Для всех типов приводных механизмов она не должна превышать 1,5 тыс. оборотов в минуту. Конкретный критерий частоты указывается в технических характеристиках двигателя.

Цены мотор-редукторов с тормозом

Цена мотор-редуктора с тормозом зависит от типоразмера редукторной части и маркировки электродвигателя. Цена установки ЭМТ зависит от габарита мотора. Для стоимости редуктора с тормозом — звоните специалистам Систем Качества. Помощь с расчетом стоимости

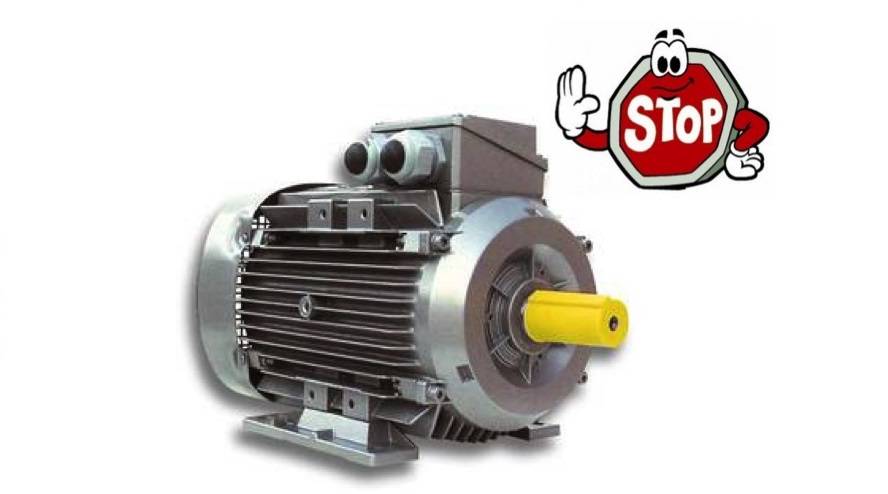

Что такое электродвигатель с тормозом

Действенным способом снижения скорости вращения двигателя является электрическое торможение. За счёт чего оно происходит? Тормозная сила создается за счёт преобразования кинетической и потенциальной энергии в электрическую.

Способы торможения бывают:

В первом случае кинетическая энергия конвертируется в термическую. Но более совершенным считается второй вариант, при котором механическое напряжение элементов электродвигателя совсем незначительно. Принцип действия элементов системы здесь намного сложнее. Пока мотор включен во время работы в режиме пуск, диод выпрямляет подаваемый переменный ток.

При переводе системы на остановку или выключение с помощью реле или переключателя напряжение сохраняется. Это напряжение создает электрическое усилие для быстрой и эффективной остановки вращения вала. Чем больше емкость электролитического конденсатора, тем быстрее и эффективнее прекратится вращение ротора.

Комплектация

Преобразователи бывают разборный и неразборный. В основном, последний вид часто встретить можно в комплектации бюджетных мотоблоков. Они отличаются недорогими запчастями, которые нельзя заменить. В случае поломки выход один — заменить весь редуктор. Заявленный производителями срок службы таких моделей 1-2 сезона при условии правильного использования.

Более дорогая техника «похвастаться» может разборным редуктором, который можно ремонтировать: вышедшие детали из строя можно заменить новыми. Поэтому срок использования больше в несколько раз по сравнению с недорогими аппаратами.

Комплектация преобразователей состоит из:

  1. Корпуса – разборной или нет.
  2. Роторный вал – отвечает за крутящий момент.
  3. Шестерни разных размеров.
  4. Цепь или ремень – зависит от типа редуктора. В случае цепной передачи движение происходит за счет звездочек – дисков звездчатого типа. Если передача ременная, то в оборудовании есть шкивы, на которые надевается ремень.
  5. Подшипники – уменьшает трение между вращающимися элементами и обеспечивает их свободное вращение.

Посредством этих компонентов происходит передача движений от мотора к навесным деталям. Ременные преобразователи более слабые и ненадежные. Если крутящий момент большой, то ремни начинают слетать со шкивов. Но такое строение положительно отражается на валу движка. Этой ситуации можно избежать, если заменить их на зубчатые. Но тогда придется поменять и шкивы.

Все детали расположены внутри корпуса. Кроме установленного набора компонентов, внутрь аппарата еще добавить можно элементы для смазки подшипников. К таким относят масляный насос или аппарат охлаждения.

Особенности конструкций мотор-редукторов для морских судов

Мотор-редукторы для морских судов отличаются от общепромышленных следующими требованиями:

  • масло при качке и работе мотор-редуктора не должно вытекать из редуктора;
  • корпус редуктора должен быть вибро- и ударопрочным;
  • при размещении на палубе электродвигатель должен иметь степень защиты не менее IP56, а при размещении под навесом –  IP55;
  • для плавания в открытом море мотор-редуктор должен иметь исполнение ОМ;
  • при плавании в открытом море мотор-редуктор должен иметь солестойкое покрытие.

Эти требования получаются при применении в мотор-редукторах электродвигателей исполнения ОМ1,ОМ2, а также,  клапанных (ниппельных) сапунов. Кроме того такие мотор-редуктора покрываются эпоксидными красками. Для таких редукторов рекомендуется устанавливать коэффициент запаса 1,1 (особенно для серии 6-ES).

Мы рассмотрели все особенности конструкций мотор-редукторов. Вы можете заказать мотор-редукторы со всеми вышеописанными конструктивными особенностями в НТЦ «Редуктор», обратившись к менеджерам по телефону +7 (812) 777-8900 или по электронной почте. Показать все контакты

Если нужен именно такой редуктор, то указывайте шифр «особое исполнение«.

Если Вы хотите получить общепромышленный мотор-редуктор или редуктор с коэффициентами 1,4 и 1,6, то шифр  «особое исполнение» обязателен.

Тип редуктора

Наличие кинематической схемы привода упростит выбор типа редуктора. Конструктивно редукторы подразделяются на следующие виды:

  • Червячный одноступенчатый со скрещенным расположением входного/выходного вала (угол 90 градусов).
  • Червячный двухступенчатый с перпендикулярным или параллельным расположением осей входного/выходного вала. Соответственно, оси могут располагаться в разных горизонтальных и вертикальных плоскостях.
  • Цилиндрический горизонтальный с параллельным расположением входного/выходного валов. Оси находятся в одной горизонтальной плоскости.
  • Цилиндрический соосный под любым углом. Оси валов располагаются в одной плоскости.
  • В коническо-цилиндрическом редукторе оси входного/выходного валов пересекаются под углом 90 градусов.

Важно! Расположение выходного вала в пространстве имеет определяющее значение для ряда промышленных применений

  • Конструкция червячных редукторов позволяет использовать их при любом положении выходного вала.
  • Применение цилиндрических и конических моделей чаще возможно в горизонтальной плоскости. При одинаковых с червячными редукторами массо-габаритных характеристиках эксплуатация цилиндрических агрегатов экономически целесообразней за счет увеличения передаваемой нагрузки в 1,5-2 раза и высокого КПД.

Таблица 1. Классификация редукторов по числу ступеней и типу передачи

Тип редуктора Число ступеней Тип передачи Расположение осей
Цилиндрический 1 Одна или несколько цилиндрических Параллельное
2 Параллельное/соосное
3
4 Параллельное
Конический 1 Коническая Пересекающееся
Коническо-цилиндрический 2 Коническая Цилиндрическая (одна или несколько) Пересекающееся/скрещивающееся
3
4
Червячный 1 Червячная (одна или две) Скрещивающееся
1 Параллельное
Цилиндрическо-червячный или червячно-цилиндрический 2 Цилиндрическая (одна или две) Червячная (одна) Скрещивающееся
3
Планетарный 1 Два центральных зубчатых колеса и сателлиты (для каждой ступени) Соосное
2
3
Цилиндрическо-планетарный 2 Цилиндрическая (одна или несколько) Планетарная (одна или несколько) Параллельное/соосное
3
4
Коническо-планетарный 2 Коническая (одна) Планетарная (одна или несколько) Пересекающееся
3
4
Червячно-планетарный 2 Червячная (одна) Планетарная (одна или несколько) Скрещивающееся
3
4
Волновой 1 Волновая (одна) Соосное

Максимальные величины передаточных чисел и КПД мотор-редукторов

Современные мотор-редукторы могут быть в горизонтальном и вертикальном исполнениях с одинаковыми параметрами.

Способы сборки корпусов мотор-редукторов (картеров): радиальный; осевой.

Радиальный — корпус собирается по осям валов, плоскость разъема расположена горизонтально.

Осевая сборка реализуется осевым перемещением закладываемых в корпус валов с зубчатыми колесами и подшипниками. В этой сборке подразумевается несколько разъемов корпуса.

Обычно мотор-редуктор имеет три ступени. Быстроходную, промежуточную и тихоходную, ступени переключаются с помощью шестерен.

Повышение момента редуктора приводит к увеличению массы, поэтому для крупногабаритной мощной техники и станков они изготавливаются индивидуально.

предлагает три модели компактных мотор-редукторов с небольшим моментом:

MR15 (крутящий момент 3 Нм) MR31 (крутящий момент 15 Нм) MR40FC (крутящий момент 15 Нм)

Крепление двигателя с помощью фланца В14, по умолчанию монтирован двигатель постоянного тока 24B или 12В, следящий магнитный энкодер, у модели 40 FC встроенные концевые выключатели для контроля вращения выходного вала и вращающийся потенциометр.

Но кроме этого, мы предлагаем электродвигатели и редукторы отдельно, из которых можно скомплекторать мотор-редутор по индивидуальному запросу, а также конечно заказать готовый механизм.

Так как электродвигатели уже широко освещены на нашем сайте, рассмотрим более подробно сами редукторы, типы их передач и способы крепления к двигателю.

Как подобрать мотор редуктор?

В процессе проектирования нового оборудования или при модернизации старого перед конструктором неизбежно станет вопрос выбора мотор редуктора, на который влияют нижеприведенные факторы:

  • Момент нагрузки на выходном валу Тс,
  • Частота вращения вала, n2, [об/мин]
  • Условия использования оборудования
  • Мощность электродвигателя, P2, кВт
  • Конструктивный вариант исполнения
  • Режим работы Частота вращения выходного вала определяется величиной его передаточного числа: где n1 – это частота вращения входного вала редуктора (вала электрического двигателя)
  • Момент нагрузки или сопротивления Тс на выходном валу определяется конкретным механизмом, технологическим процессом и вычисляется по общепринятым методикам.
  • Требуемая мощность приводного электродвигателя с учётом коэффициента полезного действия редуктора, может быть определена по следующей зависимости: , где P1 — мощность электродвигателя; – момент на валу редуктора; – частота вращения вала; — показатель КПД редуктора.

Выбор мотор редуктора по моменту (Tред. ном.) предполагаем необходимость учитывать ~20%-е снижение момента по причине возможного 10%-го падения напряжения сети питания:

Режим эксплуатации раньше определялся и задавался нормами ГОСГОРТЕХНАДЗОРА:

  • Л – лёгкий, ПВ% до 16;
  • С – средний, ПВ% до 25;
  • Т – тяжёлый, ПВ% до 40;
  • ВТ – весьма тяжёлый, ПВ% до 63.

(ПВ% – продолжительность включения двигателя за 10 мин. работы или отношение времени работы электрического двигателя к суммарному времени цикла с учётом пауз, при которых двигатель остывает.)

Сегодня же для оценки степени нагрузки редуктора используют статистические типовые режимы «0–V» согласно положениям ГОСТ 21354; для двигателей – режимы «S1–S10» согласно нормам IEC 34-1. Но выбрать мотор редуктор стало гораздо проще по причине наличия компромиссного решения, учитывающего оба вышеприведенных фактора. Речь идет о коэффициенте условий эксплуатации – FS, при котором достаточно знать и учитывать нижеприведенные факторы:

  • Тип нагрузки: «А» – спокойная безударная;
  • «В» – нагрузка с умеренными ударами;
  • «С» – нагрузка с сильными ударами.

Продолжительность работы привода в расчете на сутки;
Число включений в час.

Вся эта информация поможет ответить на вопрос как подобрать мотор редуктор. Кроме того, специалисты нашей компании всегда рады оказать покупателям и заказчикам активную помощь и ответить на все интересующие вопросы.

Как правильно выбрать устройство?

На данный момент много компаний предлагают множество моделей такого устройства через каталоги, где описаны назначения для каждого типа. Для начала заказчика будет интересовать соотношение «цена-качество». Сейчас достаточно популярна продукция Ваuеr или Воnfigliоli. Это действительно хорошее оборудование высокого качества, которое прослужит долго и верно. Но все же на его ремонт придется тратиться, так как запчасти привозят из-за границы. Именно по этой причине большинство заказчиков делают выбору в пользу отечественных производителей, да и стоимость по прайсу такого устройства будет намного ниже, равно как и стоимость ремонта.

И лишь для машин высокой точности следует подумать, а стоит ли пренебрегать качеством? Но и здесь отечественные производители стараются наступить на пятки заграничным поставщикам. По этой причине перед покупкой определите для себя, где и как будет использован мотор, что и поможет сделать верный выбор.

Мотор-редуктор – электрический двигатель и редуктор, которые собраны в единое устройство. Он намного компактнее по сравнению с приводом из одного лишь редуктора, установка намного проще, а кроме того, материалоемкость фундаментной рамы уменьшена, для механизмов с полым валом не нужны никакие рамные конструкции. Огромно количество решений в плане конструкции и типичных размеров дает возможность оснащать предприятия устройствами различных назначений, мощностей и габаритов. Данное устройство можно использовать для всех областей промышленности и для строительства.

Самые распространенные – это планетарные и цилиндрические агрегаты, которые сделаны по сообщающей системе расположения выходного вала и электрического двигателя. Червячные устройства имеют расположение электрического двигателя под 90 градусов к валу выходного типа.

Виды

В зависимости от типа передачи, используемой в редукторе, преобразователи делятся на несколько видов. Разные устройства применяются в механизмах разных сфер деятельности.

Цепной

Название обусловлено конструкцией редуктора, имеющей в своей основе цепь, как передающий элемент. В одном устройстве она может быть не одна. Движение обеспечивается звездочками, маленькая – ведущая, большая – ведомая. Принцип схож с действием системы на велосипеде. Производительность и надежность существенно зависят от качества материалов, используемых для производства основных движущих деталей.

Среди отрицательных моментов следует выделить необходимость регулярного технического обслуживания: подтяжку цепи, смазку. В отличие от ременной передачи цепная не допускает пробуксовки и служит дольше.

С реверсом

Реверсивный механизм обеспечивает технику возможностью заднего хода. В этом случае муфта обратного вращения устанавливается между коническими шестернями, которые размещены на главном валу.

Ременный

Самый простой из имеющихся на рынке редукторов относится к ременному типу. Как правило, бюджетные модели редукторов используют именно такое устройство. Ремень служит передающим элементом, который крепится на шкивы. При больших нагрузках ремень проскальзывает либо рвется.

Ременные преобразователи снижают агрессивное действие на силовую установку, уменьшая рывки. Кроме того, их устройство просто, а ремонт легок.

Среди минусов, к сожалению, факторов больше.

  • При высоких температурах ремень растягивается. Именно это снижает сцепление.
  • Быстрый износ (истирается).
  • Разрыв ременной передачи вследствие перегибов или скруток.
  • При увеличении оборотов ремень начинает проскальзывать.
  • Шкивы должны находиться в одной плоскости.

Шестеренчатый

Шестеренчатые редукторы чаще всего употребляются в двигателях тяжелой техники. Трансмиссия при этом состоит из коробки передач, дифференциалов и регулятора, шестеренок и ремней. Конструкция устройства простая.

Шестеренчатая трансмиссия содержит конические или цилиндрические шестеренки. Благодаря тому, что их на одном валу можно расположить сразу несколько, габариты преобразователя уменьшаются.

Среди достоинств можно также выделить бесшумность двигателя на указанном типе редуктора.

Червячный

Преобразователь с червячной передачей характеризуется длительным сроком службы и высокой степенью надежности. Конструкция считается не очень сложной, требующей квалифицированного обслуживания. Червячный механизм уже является угловым. Кроме того, он имеет реверс, что дает возможность технике двигаться не только вперед, но и назад.

Свое название редуктор получил по наличию в своем составе специального червячного зубчатого колеса, которое двигается по винту, имеющему трапецеидальную четырех или двухзаходную резьбу. Варьируя количество зубьев, можно менять вращательную скорость. Все комплектующие изготавливаются из антифрикционной стали, которая характеризуется повышенной прочностью.

Преобразователь состоит всего из двух основных комплектующих. Кроме того, он малошумный и плавноходный.

Угловой

Один из самых эффективных и надежных редукторов. Поэтому его используют для оснащения производственных машин и техники, работающей под большими нагрузками. В автомобилестроении также активно используется данный тип преобразователя.

Угловой редуктор обеспечивает соединение двигателя с трансмиссией, которая рассчитана под цепную передачу

Следует обратить внимание, что величина нагрузки будет зависеть от качества смазочных материалов и температурного режима

Понижающий

Задача понижающего редуктора – снизить количество оборотов, увеличивая при этом мощность. Добиваются этого путем использования шестеренчатой системы. Как правило, современные преобразователи подобного типа оснащают воздушной охлаждающей системой.

Коническо-цилиндрические редукторы

Привод данного редуктора является достаточно распространенным. Он может принять вертикальное или горизонтальное исполнение.

Достоинства:

  • Длительный срок эксплуатации
  • Высокий КПД
  • Износостойкость

Редуктор конический состоит из пары конических колес с круговыми зубьями (быстроходная ступень) ипары цилиндрических косозубых колес. Он нашел свое применение вподъемно-транспортных аппарату, приводах конвейерных линий.

Планетарные редукторы надежнее всех. Его ротор соединяется с исполнительным механизмом путем шестерни. Такой тип установки широко используется в тех механизмах, где нужно осуществить передачу больших крутящих моментов.

Где применяются редукторы

Редукторы применяются в автомобилестроении, станкостроении, кухонной и бытовой электротехнике, бензоинструментах. Учитывая тот факт, что каждый вид передачи крутящего момента, имеет свои положительные характеристики и недостатки, которые определяют возможность использовать тот или иной вид редуктора в определённых технических условиях.

Червячные редукторы, не способны трансформировать крутящий момент слишком большой мощности, поэтому основная сфера применения таких устройств — это электрические мотор-редукторы. Например, такой механизм успешно реализован в приводе стеклоочистителей автомобиля.

В мостовой передаче автомобилей, как правило, используется зубчатая передача, которая позволяет не только изменить направление крутящего момента, но и изменить силу и распределить усилие равномерно между осями привода колёс. Зубья позволяют передавать мощность с минимальными потерями, поэтому если для функционирования механизма не требуется повышенной плавности хода, а мощность редуктора требуется достаточно большая, то применяются зубчатые механизмы для передачи крутящего момента.

Червячный механизм, позволяет передавать вращение с соотношением более 100 к 1, но низкий КПД таких устройств, не позволяет их применять в мощных агрегатах.

Различные типы редукторов, которые будут использованы в тех или иных механизмах должны быть подобраны только профессиональными инженерами. Расчёт редуктора должен осуществляться в КБ, которое имеет специалистов высокого уровня. Чертёж редуктора должен быть выполнен до мельчайших подробностей и гаек, которые могут быть использованы в данном механизме.

Даже если известны характеристики редукторов, которые необходимо применить в передаточном механизме, не следует доверять работу по проектированию таких сложных механизмов случайным людям. Если требуется новая крышка редуктора, или гайка редуктора, то лучше заказать оригинальную деталь на предприятии, где был произведён механизм.

“>

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
