Можно ли укладывать теплый пол в бане
При грамотном планировании не составит труда создать безопасную систему отопления пола Ограничений на строительство частной бани с теплым полом не существует. Запреты распространяются на сауны, которые находятся в многоэтажных домах. Правила действуют только на водяные системы подогрева.
Причины таких ограничений:
- Цементная стяжка и наполненные водой трубы создают нагрузку, на которую не рассчитаны несущие конструкции здания. Это чревато разрушением стен, фундамента, деформацией плиты перекрытия.
- Не исключается риск возникновения протечек в магистрали. Под первыми этажами в домах находятся подвалы, в которых обустраиваются склады, располагаются электрические щиты, запорная арматура водопровода и отопления, монтажные коробки коммуникационных линий. От затопления эти объекты могут серьезно пострадать.
Хозяева частных построек вольны в своем выборе, так как нежилые сооружения не подпадают в сферу интересов контролирующих органов. Однако необходимо учитывать финансовые вопросы и аспекты безопасности. Электричество и влага — вещи плохо совместимые, а водяное отопление может обойтись слишком дорого. Решение нужно принимать взвешенно и обдуманно, учитывая все имеющиеся аспекты. При грамотном планировании и правильно организованном строительстве не составит труда создать эффективную, безопасную и долговечную систему теплого пола.
Подготовка к укладке
До того как уложить теплый пол в бане от банной печи необходимо осуществить правильную подготовку основания, чтобы полы были не только прочными, но и имели грамотно продуманный слив.
Выполняется подготовка следующим образом:
- Грунт под баней изымается и оставшийся участок трамбуется. В торцевой части фундамента встраивается сливная канализационная труба.
- Затем производится засыпание песчано-щебневой подушки толщиной в 15 сантиметров и ее трамбуют.
- Сверху насыпается керамзитовый слой в 15-20 сантиметров с учетом температурного режима на улице. Не стоит забывать о соблюдении уклона в сторону слива.

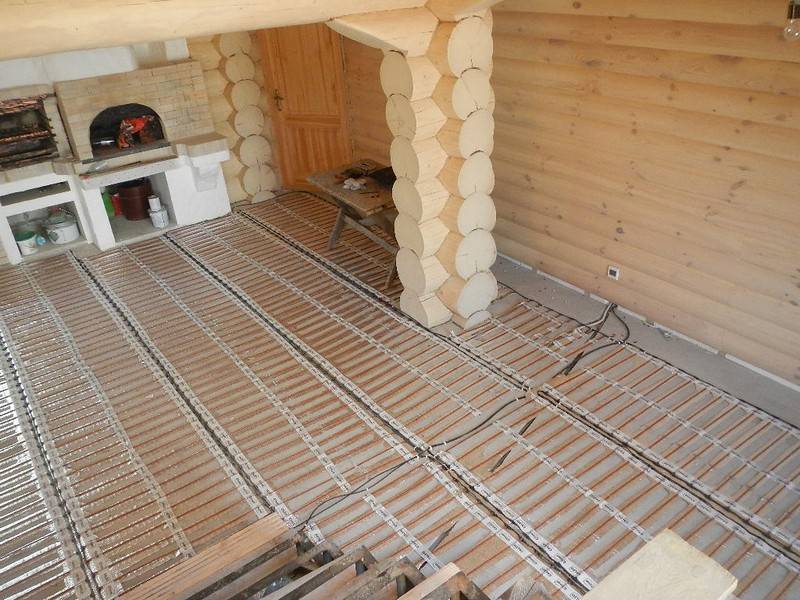

Последовательность монтажа кабельного электрического пола
При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.
Последовательность установки тёплого кабельного пола в бане своими руками:
- Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
- После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
- Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:
Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.
Пример кабеля для тёплого электрического пола
Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента
Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару.
Подключаем систему к источнику питания
Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.
Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.

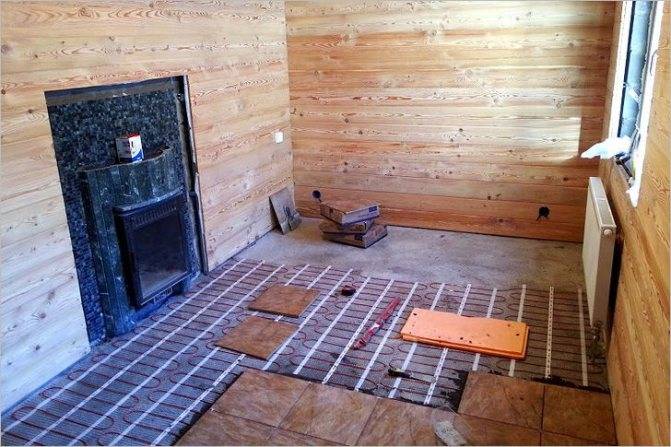

Правильная укладка кабеля для тёплого пола
Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.
После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.
Устройство полов для бани
Полы в банях не всегда были такими, как сейчас. Когда-то бани делали из свежесрубленных брёвен, и полы в них стелили также из брёвен, расколов их вдоль. Фундамент не применялся, деревянный пол, как и сруб, устанавливался прямо на землю. Пребывая в постоянной сырости и подвергаясь воздействию влаги со всех сторон, он был недолговечен, его приходилось часто менять.
Позже стены стали возводить на фундаменте, а полы — делать из бетона. Такое покрытие долговечно, но высокая теплопроводность бетона приводит к тому, что он постоянно прохладный. К тому же бетон впитывает влагу, а настил из досок хоть и повышает комфортность, но из-за постоянной сырости срок годности его недолог.
Утепленные полы уберут излишний дискомфорт и вы сможете насладиться банными процедурами
С изобретением обогревающего пола эта проблема стала легко разрешимой. Его установка позволяет тщательно и быстро убрать ненужную влагу и препятствует появлению в сырых местах плесени и грибка. А ощущение приятного тепла, согревающего ноги, повышает комфортность.
Теплый пол в бане:
Монтаж системы подогрева полов
Для проведения работ понадобятся инструменты и приспособления: емкость и миксер для замешивания бетона, шпатель, правило, ножницы для обрезки пластиковых труб, маяки, емкость для подогрева битума.
Из материалов нужно подготовить: готовую сухую песчано-цементную смесь (или отдельные ее компоненты), гидроизоляцию (можно взять рубероид и битум), теплоизоляцию (например, Пеноплэкс), демпферную ленту, хомуты, арматурную сетку, фиброволокно, дюбель-грибы, пластиковые трубы диаметром 1,6 см.
Фиброволокно для армирования стяжки
Шаг 1. Основание очищается. Если обнаружены дефекты в виде трещин или выбоин, требуется залить тонкую стяжку для выравнивания поверхности (предусмотрев при необходимости водоотвод). Сливной желоб должен быть выполнен из нержавейки или пластика. После этого придется ждать затвердения бетона.
Шаг 2. Проводится гидроизоляция основания. Для этого на черновой пол ровным слоем наносится подогретый битум. На нем размещаются полотна рубероида (с нахлестом в 100 мм). После этого процедура повторяется: слой битума и слой рубероида. При этом располагать полосы рулонной гидроизоляции в разных слоях следует перпендикулярно друг другу. Неприятный запах со временем выветрится.
Гидроизоляция пола в бане
Шаг 3. Для снижения потерь тепла укладывается теплоизоляция. Она должна быть жесткой. Толщина листов — не менее 100 мм. При монтаже нужно следить, чтобы между элементами не было щелей.

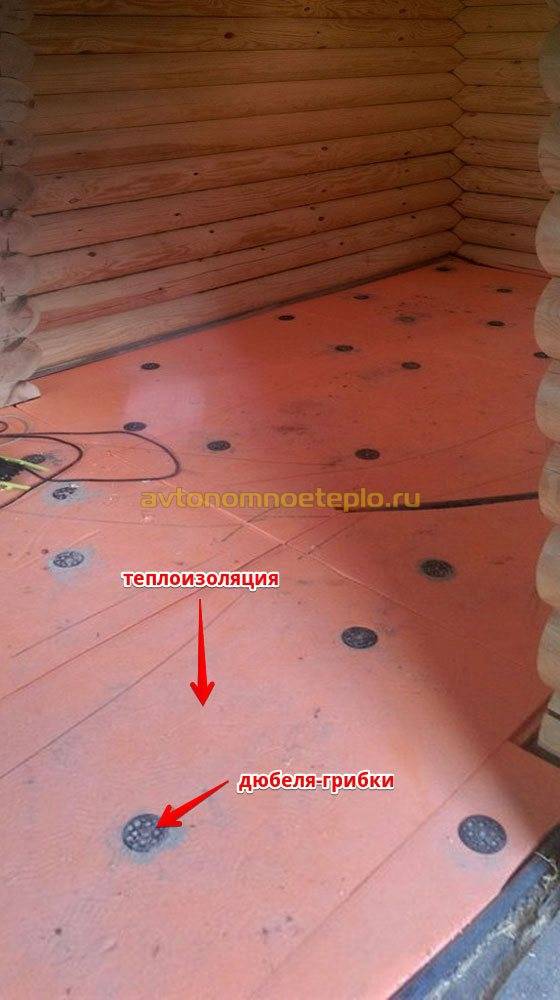

Укладка теплоизоляции
Шаг 4. Укладывается металлизированная подложка.
Шаг 5. Размещается армирующая сетка (диаметр проволоки — 4 мм, размер ячейки сетки — 150х150 мм). Она нужна для придания жесткости конструкции и закрепления контуров.
Шаг 6. Периметр помещения обклеивается демпферной лентой. Она производится из вспененного полиэтилена. Предназначение ленты — компенсация возможных тепловых расширений бетонной стяжки (от этого воздействия возможно появление трещин). На ней для удобства монтажа нанесен клеевой слой. Однако рекомендуется дополнительно закреплять ленту дюбель-грибами.

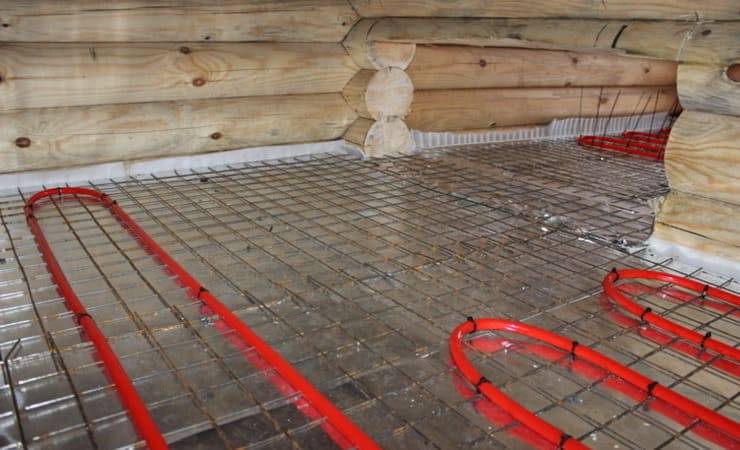

Шаг 7. Контур из пластиковых труб укладывается по спирали. Для этого на начальном этапе трубы размещаются по периметру помещения. Постепенно, с шагом 25 или 30 см, они заворачиваются к центру. От центральной точки раскладка контура проводится в обратном направлении (параллельно предыдущему) так, чтобы в итоге между трубами осталось 12,5 или 15 см.

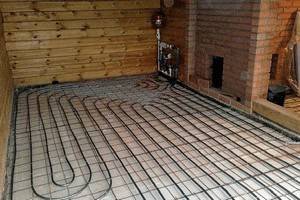

Уложен контур из пластиковых труб
Фиксируется контур при помощи хомутов, которыми трубы закрепляются на армирующей сетке.
Шаг 8. Тепловой контур подключается к теплообменнику. Проводится тестовый запуск системы. Рекомендуется оставить работающий теплый пол на два дня. Таким образом получится проверить его на работоспособность и герметичность соединений. Если никаких проблем не было обнаружено, можно переходить к заливке системы стяжкой.
Шаг 9. Замешивается раствор из ЦПС и воды. Для этого удобнее использовать бетономешалку. Но при ее отсутствии можно обойтись и подручными средствами (емкостью большого размера и лопатой). Для повышения прочности основания в смесь рекомендуется добавить фиброволокно.
Цены на бетономешалки электрические
бетономешалка электрическая
Улучшить эксплуатационные характеристики бетонного состава можно при помощи добавления пластификатора.
Инструкция по применению пластифицирующей добавки
Предварительно на основание следует установить маяки для определения уровня заливки. Над трубопроводом стяжка должна возвышаться примерно на 5 см. Если из помещения нужно сделать отвод воды, необходимо предусмотреть некоторый уклон в направлении отверстий для слива. Бетонный раствор заливается на основание и равномерно распределятся (при помощи правила и шпателя) по маякам. После того как уровень пола определен, маяки можно вытаскивать, а образовавшиеся углубления нужно залить тем же раствором.
Заливка бетонного раствора
После набора бетонным основанием прочности (на это обычно требуется 4 недели) можно приступать к укладке декоративного покрытия. Чаще всего в этом качестве выступает плитка. Не нужно забывать о том, что перед фиксацией плитки на клеевой состав стяжку требуется обработать грунтовкой.
Тёплый пол в бане
Качественный водяной обогрев в бане вполне по силам сделать каждому, кто хоть немного владеет навыками проведения отделочных работ. Используя в качестве источника тепла печь, есть возможность значительно снизить затраты на оборудование, а также расходы на электроэнергию. Итогом работ станут комфортные условия для всех, кто любит проводить время за приемом банных процедур.
Особенности водяного контура от печки
Когда печь используется вместо котла (котлы для теплого водяного пола), над топкой помещают теплообменник.
В этом качестве можно использовать бак или регистр (решетку из труб). От него делают разводку по всей постройке.
Для устройства водяного теплого пола от печки в бане нужен циркуляционный насос (подбор насоса для теплого водяного пола), иначе охлажденный теплоноситель поступать обратно в теплообменник не будет.
Без насоса можно обойтись только в одном случае: если поместить печь ниже уровня пола. Тогда система сможет работать на естественной циркуляции.
Для естественной циркуляции необходимо увеличивать диаметр труб (не менее 2,4 сантиметра, обычно теплые полы укладывают металлопластиковой трубой 1,6). Но, учитывая большую длину контура теплого пола, циркуляция без насоса даже при толстых трубах (о трубах для теплого водяного пола) будет медленной и неэффективной.
Схема теплого пола в бане от печки (не только в бане, в доме тоже) выглядит сложнее, чем система отопления радиаторами. У современных котлов температуру нагрева можно регулировать, у печи – нет.
Температура теплого пола не должна превышать 40 градусов (оптимально – 30), а на печи она будет разогреваться до кипения. Поэтому кроме насоса потребуется еще смесительный узел.
При монтаже нескольких контуров для разных комнат между котлом и полом устанавливают коллектор (монтаж коллектора для теплого водяного пола своими руками). К нему подключают вентили с термоголовками, двух- или трехходовые краны. По возможности, сервопривод. Эти приспособления позволят регулировать работу пола.
Т.к. поместить в печь теплообменник большого размера, как правило, невозможно, рядом с ней устанавливают аккумуляторный бак и соединяют с теплообменником металлическими трубами.
Объем бака зависит от площади обогреваемого помещения и теплоотдачи печи, но не меньше 100 литров. Емкость служит буфером: постоянный водообмен между накопителем и котлом препятствует закипанию теплоносителя.
Разновидности покрытий
Установка такой системы утепления требует времени и много денег. Поэтому, прежде чем приступить к работе, нужно ознакомиться с особенностями устройства конструкции, её разновидностями, описанием процесса установки. Это поможет сократить время, необходимое для монтажа, и уменьшит финансовые расходы.
Существуют две разновидности утепляющего пола — на водяном обогреве и электрические. У каждой имеются свои плюсы и минусы, о которых нельзя забывать при установке системы в помещениях с разными условиями эксплуатации.
Читать подробнее: о видах теплого пола.
Не все банные помещения имеют одинаковую влажность. Особенно высока она в парилке и моечной. Тёплый пол в парилке не нужен. Нужно хорошо подумать, какой тип утеплителя применить в моечной: повышенная влажность в сочетании с высоким электрическим напряжением — очень опасная комбинация. Раздевалка же и комната отдыха таких проблем, как тёплый пол в парной, не создадут. Достаточно выбрать нагревательный элемент, лучше всего подходящий к устанавливаемому покрытию.
Разнообразие материалов поможет выбрать наиболее подходящий вам в зависимости от цены и качества
Эксплуатация утепляющего пола с водяным обогревом стоит дешевле. Он абсолютно безопасен в моечной и не требует дополнительной защиты от электрического напряжения. Но для эффективной его эксплуатации требуется постоянно топить печь, если баня не подключена к центральному отоплению.
Электрический теплый пол в бане:
Инструкция по изготовлению
Подготовка
Подготовка основания под монтаж теплого пола:
- Снять слой почвы под помещениями, где будет установлен отопительный контур. Закопать канализационную трубу для стока жидкости в заранее подготовленную яму возле бани.
- Сверху засыпать слой щебня, смешанного с песком. Утрамбовать прослойку.
- Засыпать слой керамзита толщиной 20 см, который будет выполнять роль утеплителя.
После выполнения подготовки можно приступать к монтажным работам.
Монтаж
Этапы монтажа:
- Проверить основание на наличие неровностей. Трещины, углубления замазать цементным раствором. Бугры сбить молотком.
- Убрать грязь, мусор, пыль.
- Положить двойной слой гидроизоляции. Для этого бетонная поверхность заливается расплавленным битумом. Поверх него укладывается слой рубероида. Отдельные полосы должны быть расположены внахлест друг на друга.
- Процедура с битумом, рубероидом повторяется.
- Укладывается теплоизоляция. Лучше использовать пеноплекс. Толщина слоя — 5 см.
- Поверх утеплителя положить армирующую сетку.
- Демпферной лентой обклеить периметр стен. Она предназначена для компенсации температурных расширений, которым будет подвергаться стяжка.
- Расположить трубы согласно выбранному методу. Хомутами закрепить их на армирующей сетке.
- Подключить трубопровод к коллектору. Запустить систему, чтобы проверить герметичность соединения основных элементов.
- Установить трубы, по которым будет стекать вода, накапливающаяся на полу банного помещения.
- Замешать цементный раствор, залить стяжку.
Останется дождаться застывания цемента, прежде чем начинать обкладывать бетонную поверхность плиткой. Кладка должна выполняться под углом, по направлению к сливным отверстиям для воды.
Выполнять пробный запуск системы нужно до заливки бетона. После выполнения основных монтажных работ, декоративной отделки пола необходимо растопить печь, подождать некоторое время для проверки работоспособности отопительных контуров.
Теперь рассмотрим, как выполнить каждый этап своими руками. Она практически аналогична конструкции в доме, но есть и своя специфика. Пошаговая инструкция:
- Если пол устраивают в старой бане, сначала демонтируем старое покрытие и разрабатываем котлован, который на 700 мм ниже отметки чистого пола.
- Конструкции фундамента и дно котлована должны быть защищены гидроизоляцией (используем рубероид — 2 слоя).
- Насыпаем сухой песок и уплотняем песчаное основание толщиной 500 мм.
- Опять стелим слой рубероида.
- Проектируем и прокладываем септик.
- Делаем черновую стяжку 100 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
- Снова слой гидроизоляции.
- Укладываем слой теплоизоляции с металлизированным покрытием — 50 мм.
- Укладываем армирующую сетку.
- Укладываем систему трубопроводов диаметром 24 мм. Укладка змейкой
- Укладываем чистовую стяжку 30 мм из песчано-цементного раствора в соотношении по массе вода — 0,55/цемент — 1/песок — 2,8.
- Укладываем декоративное покрытие.
Плюсы и минусы установки
Такая конструкция имеет следующие преимущества:
- электромагнитные излучения не будут оказывать свое негативное влияние, что неизбежно при использовании электрической энергии;
- такая конструкция полностью безопасна для экологии;
- помогает более равномерно прогреть помещение;
- экономия ресурсов;
- грибок и плесень не получают благоприятную среду для размножения;
- отсутствует риск появления сквозняка, т. к. вся парилка прогревается равномерно.
Плавно перейдем к недостаткам:
- баня отапливается не постоянно и есть риск перемерзания труб, что может привести к выходу из строя всей системы, поэтому существует необходимость каждый раз сливать воду из нее;
- теплообменник потребляет немало энергии, которую он забирает у отопления, следовательно, если отсутствует надлежащий запас мощности, помещение может нагреваться дольше;
- объем и время прогрева воды будет зависеть от того, сколько смежных помещений необходимо обогреть;
Технология монтажа
В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.
Бетонный
Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.
Подготовка основания:
- стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
- полностью просохший слой накрывают полиэтиленовой пароизоляцией;
- сверху укладывают утеплитель – минвату, пеноплекс;
- в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
- сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.
По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.
Трубу укладывают по спирали с учетом следующих рекомендаций:
между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.
После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см
Если запланировано плиточное напольное покрытие, достаточно 5 см
После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см
Если запланировано плиточное напольное покрытие, достаточно 5 см.
Деревянный
Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:
- Основание выравнивают, удаляют мусор.
- Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
- Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
- Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
- Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
- Все концы подводят к коллекторному шкафу.
- Формируют чистовой слой облицовки.
Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.
Из полистирольных плит
Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.
Особенности монтажа:
- первым слоем укладывается изоляция в виде минваты;
- пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
- в отверстия помещаются распределительные пластины;
- сверху фиксируется гибкая труба.
Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.
Чем уникальна подобная систем обогрева пола
Тепловая энергия стремится наверх, поэтому в бане воздух распределяется послойно – внизу холодный, под потолком горячий, в центре наиболее комфортный. Поэтому пол в бане всегда холодный, что не может не вызывать дискомфортных ощущений. Особенно эта проблема актуальна для бань с керамической плиткой на полу. Этот отделочный материал красивый, но с холодной поверхностью. Но есть выход – смонтировать систему в полу, теплоноситель в которой будет нагреваться от печи.
Вместо котла нагревательной установкой будет печь, поэтому над топкой устанавливают теплообменник – бак, изготовленный из нержавеющей стали или иного металла, не подверженного образованию коррозии. Трубопровод от теплообменника проводят в помещения, где будет смонтирован «теплый пол».
Банная печь с теплообменником
Чтобы возвратить остывшую воду обратно в бак необходимо установить циркуляционный насос. Отказаться от него нельзя, так как печь не устанавливают ниже уровня пола. Диаметр труб рекомендуется выбирать 24-й, в то время как для монтажа «теплого пола» в жилых помещениях выбирают контуры 16-го диаметра. Главная особенность водяной системы, работающей от печи, заключатся в том, что температуру теплоносителя внутри отрегулировать не получится.
Для системы «теплый пол» комфортной температурой теплоносителя является 40 градусов. От печи в систему будет подаваться очень горячая вода, почти кипяток, что недопустимо. Поэтому потребуется установка смесительного блока, где в горячую воду будет поступать остывший теплоноситель. Желательно смонтировать «теплый пол» от печи во всех помещениях бани.

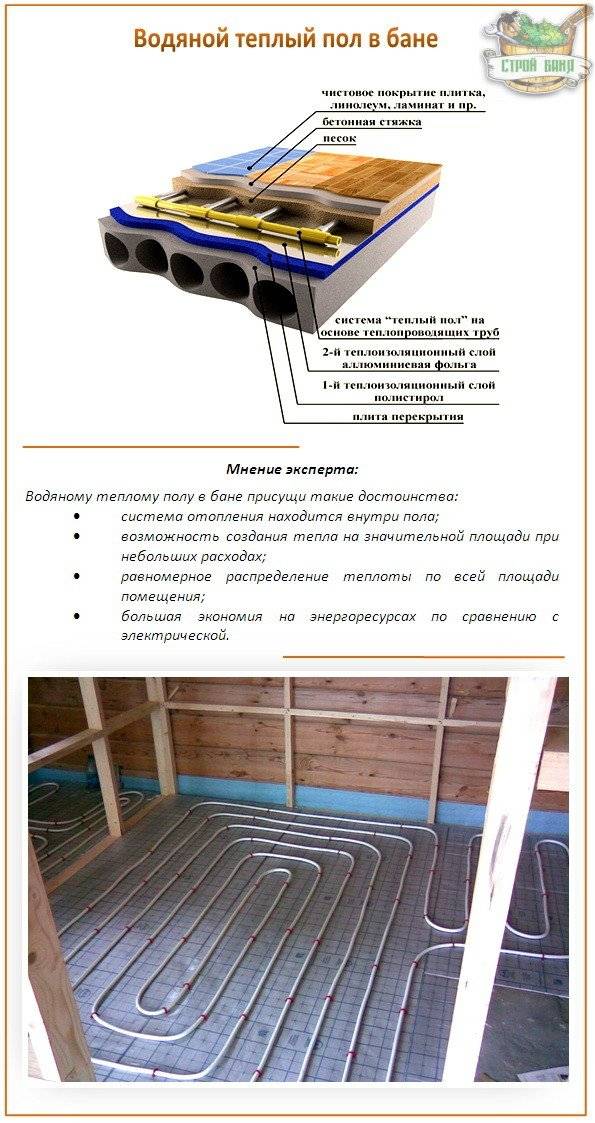

Пирог водяного «теплого пола»
Преимущества и недостатки теплых полов в бане
На сегодняшний день теплые полы в бане от печи имеют ряд положительных качеств:
- отсутствие электромагнитного излучения, создаваемого любыми элементами конструкции, чего нельзя сказать про электрический теплый пол;
- система является экологически чистой и абсолютно безопасной для человеческого организма;
- в бане регулярно поддерживает положительный микроклиматический режим;
- за счет малого расхода и низкой стоимости топлива можно значительно сэкономить.
Однако имеет теплый водяной пол в бане от печи ряд недостатков:
- в холодное время года из отопительного контура необходимо удалять весь теплоноситель, поскольку его замерзание внутри системы приведет к разрыву труб. Избежать этого можно только в том случае, если система постоянно будет прогреваться, либо, если вместо воды в качестве теплоносителя использовать антифриз;
- значительная часть тепловой энергии тратится на прогрев аккумуляционной емкости, что приводит к снижению эффективности печи в вопросе прогрева парилки и помещения, где посетители обмываются;
- процесс нагревания значительно затягивается, если система подогрева полов занимают большую площадь сразу в нескольких помещениях бани. Причина заключается в том, что объем теплоносителя в отопительном контуре увеличивается и на его нагрев расходуется больше тепловой энергии;
- в такой бане недопустима установка протекающих полов, поскольку намокание теплоизоляционного слоя приведет к снижению эффективности системы подогрева.
