Теплообменник на дымоход: как работает такая конструкция + разбор 3-х вариантов устройства

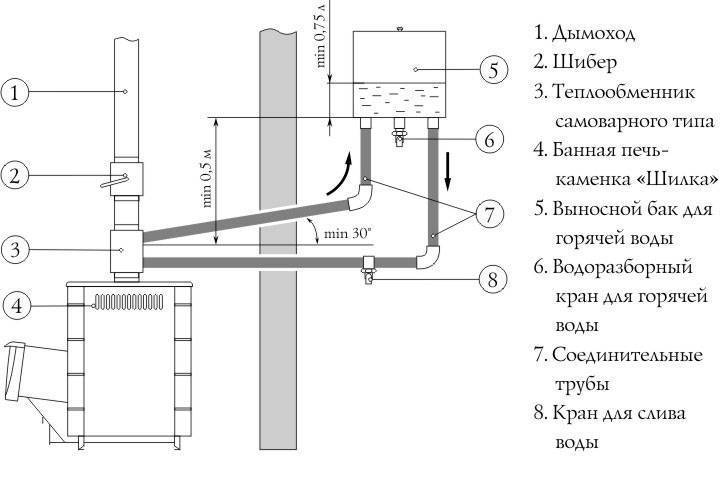

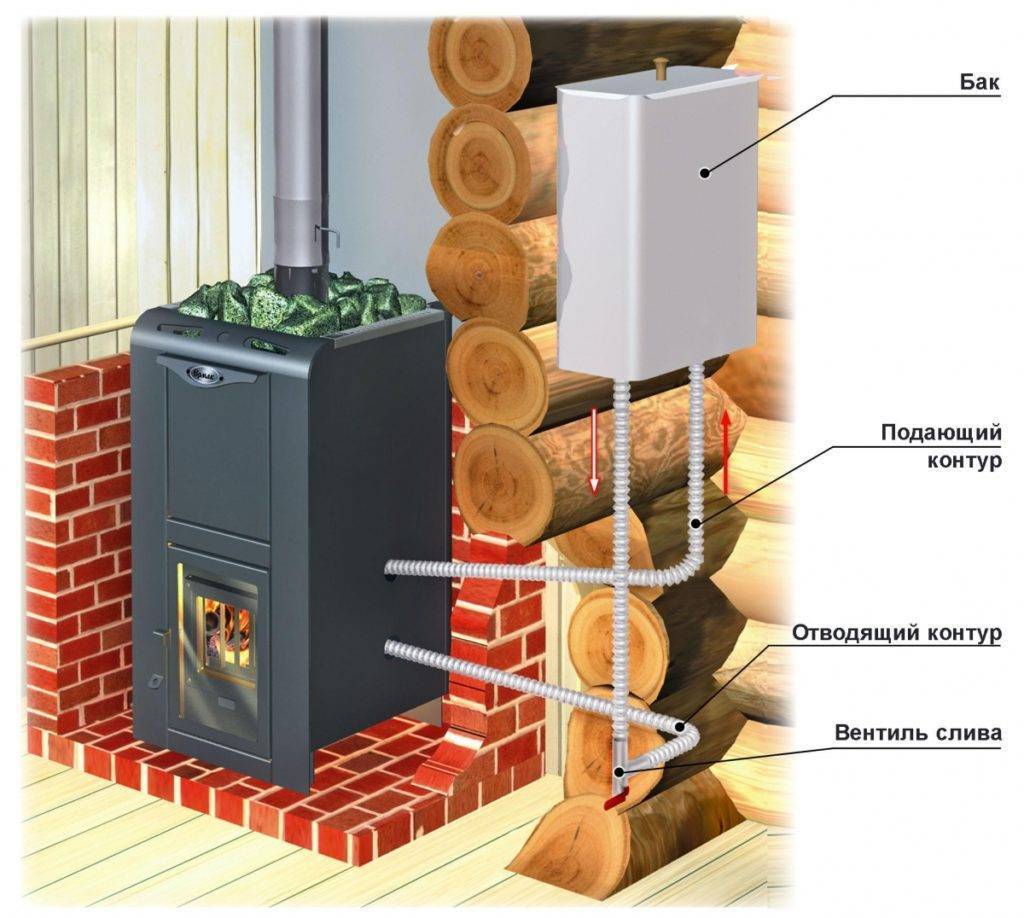

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Для чего нужен теплообменник?

Нужно разделять, что для теплообменников различают два вида конструкции. Например, водяной контур считается внутренним, так как устанавливается непосредственно на котел. А вот второй тип – внешний, предназначен для установки на дымоходе.

Абсолютно все виды этих приспособлений должны заполняться жидкостью. То есть в обычном понимании – это своеобразный бак, который может быть размещен на дымоходе, к нему подведены трубы, по которым после горячая вода попадает в радиаторы или баки. Получается, что даже тепловая энергия от выходящих газов сохраняется и дает пользу. Тем самым происходит полный процесс с безотходным циклом. Съем тепла трубы дымохода, как уже говорилось, происходит при помощи подведенных труб, одна поставляет холодную воду, а другая ведет к баку или батареи уже горячую, нагретую воду.

Принцип работы воздушного теплообменника

Основное назначение теплообменника – передавать энергию от продуктов горения в дымоходе теплоносителю, в качестве которого выступает вода или воздух. Установленные в дымоходах теплообменники (это относится к водяным модификациям) часто называют экономайзерами.

Эти устройства собирают и передают в помещение тепло, которое просто уходит в атмосферу, благодаря чему вырабатываемая печью тепловая энергия используется по максимуму. Кроме обычной водопроводной воды иногда используют и другие жидкости – масло или «незамерзайку».

В связи с этим все устройства делят на две большие категории:

• воздушные;
• жидкостные (водяные).

Выбор того или иного вида зависит от нескольких факторов. Важнейшие из них – это конфигурация и материал дымохода, а также характеристики самого прибора.

Схема воздушного теплообменника. Он считается менее эффективным, чем жидкостный аналог, но имеет простую конструкцию, что делает его подходящим для самостоятельного изготовления

Разберем, как работает воздушная модель. Конструкция устройства проста: прочный корпус с перегороженным внутренним пространством. Роль перегородок играют пластины или трубки, основная функция которых – затормозить движение нагретых газов и направить тепло в нужное русло.

Некоторые перегородки (заслонки) не припаивают, а делают подвижными. С помощью задвигания/выдвигания металлических пластин можно регулировать силу тяги, тем самым снижая или увеличивая производительность обогревательного прибора.

Воздушные теплообменники называют конвекторами, та как в основе их работы лежит принцип конвекции. Холодный воздух из помещения попадает внутрь устройства, где от воздействия горячих дымовых газов повышается его температура. В нагретом состоянии он через другое отверстие движется дальше – обратно в помещение или в отопительную систему.

Разновидности

Главная функция теплообменной конструкции — перенос тепла от дымохода к прогреваемому помещению

Важное условие — температура на его поверхности не должна снижаться, иначе будет образовываться вредоносный конденсат, который влечет за собой скопление нагара на внутренних поверхностях трубы

Большую сложность при изготовлении теплообменной системы составляет необходимость сохранения температурного баланса. В особенности с такой проблемой сталкиваются владельцы парилок, стремящиеся сделать все своими руками.

Классификация зависимо от конструктивных особенностей:

1. Работающие на водяном носителе. Перенос тепла осуществляется при помощи естественной циркуляции воды по замкнутой системе.
2. Теплоноситель — воздух. Прогретые воздушные массы под давлением вынуждены двигаться в определенном направлении.

На выбор конструкции влияют особенности банного помещения, печного устройства

В банях, саунах, лучше устанавливать два разных теплообменных устройства. На выходе из печной топки всегда держится самая высокая температура, поэтому в этом месте следует использовать водяной агрегат для сохранности тепла. Чуть выше можно установить воздушный конвектор. При таком комбинированном монтаже КПД системы увеличивается на 20–30 %.

Воздушный

Конструктивно устройство представляет собой цилиндр с полой внутренностью. Подключается он непосредственно к системе, обеспечивающей отопление. Для соединения используются специальные патрубки. Внутри цилиндра монтируется тормозное устройство, предназначенное для замедления движения газов, образовавшихся при сгорании топлива. Чаще в качестве «тормозов» используются заслонки, в которых проделывают небольшие отверстия для свободного движения воздушных потоков. Среди покупных моделей рекуператоров часто встречаются экземпляры с ручной регулировкой уровня тяги.

В основе работы воздушного теплообменника лежит принцип конвенции. В нижней части делается специальное отверстие. Проходя через него, низкотемпературные воздушные массы попадают в корпусную часть. Под воздействие высоких температур дымоходной трубы они быстро нагреваются, затем возвращаются в протопленное помещение. Уже через несколько минут в помещении ощущается заметное потепление. Преимущество воздушной конструкции — повышение производительности банной печи.

Самой простым вариантом воздушного обменника тепловой энергии является гофрированная труба. Ею оборачивают дымоотводную наружную поверхность. Воздушные масса гофры достигает высоких температур очень быстро. Изделие достаточно просто направлять в нужное помещение. Чтобы увеличить теплоотдачу, гофрированную трубу оборачивают в пищевую фольгу.

Водяной

Наиболее популярный тип водяного теплообменника — змеевик, внутри которого находится вода. Принцип работы основан на его постоянном контакте с дымоходной поверхностью. Трубки небольшой толщины, длиной не более 3–4 м вставляются в корпусную часть теплообменника, стыки изолируются ватой на основе базальта. Чаще змеевик изготавливают из меди, что обеспечивает высокий уровень теплопроводности. Трубка подключается к системе отопления, затем устанавливается на дымоход. Вверху помещается бачок для накопления жидкости, расширившейся под воздействием высоких температур.

Принцип работы водяного теплообменного агрегата:

1. Высокие температуры, образовавшиеся внутри дымоходного канала, нагревают трубопроводную жидкость.
2. Вода начинает двигаться по змеевику, попадая в отопительный радиатор.
3. Происходит вытеснение низкотемпературной жидкости.
4. Процесс повторяется заново, как только холодная субстанция вновь окажется в рекуператоре.

Главным достоинством такой конструкции является высокая продуктивность. Недостатки:

1. Сложный монтаж. При установке нужно постоянно контролировать давление в отопительной системе.
2. Сезонное использование. Зимой применять жидкостные конструкции нежелательно, поскольку теплоноситель может замерзнуть.
3. Уменьшение тяги при низких температурах дымохода. Для получения нужного количества тепловой энергии потребуется повышение расхода топлива.

Теплообменный колпак

Принцип действия теплообменника колпака заключается в том, что при нагреве воздух поднимается вверх, а после остывания медленно спускается вниз.

Часто на мансардах имеется металлический дымоход, который во время отопления дома сильно нагревается. Установка теплообменника позволяет снизить риск возгорания и получения случайных ожогов.

Некоторые владельцы домов обкладывают трубу сеткой с камнями для аккумуляции тепла. В таком случае помещение становится более уютным и может использоваться как жилое. Особенно часто такие устройства устанавливаются владельцами жилых домов, которые желают использовать пространство под кровлей даже в зимние месяцы.

При отсутствии желания создавать теплообменник собственными руками можно приобрести готовую конструкцию. Если же вы желаете сэкономить, необходимо тщательно рассчитать размеры будущего изделия, чтобы не совершить ошибку. Если же ошибка будет допущена, во время сборки устройства придется заново составлять чертеж.

Что еще почитать по теме?

Банные печи с теплообменнком

К плюсам описываемых конструкций можно отнести:

1. Одновременное решение двух задач – отопление парилки и предбанника, а также нагрев воды.
2. Возможность установки бака в помещении, которое располагается ближе к парилке.
3. Большой срок использования. Это обусловлено использованием высококачественных материалов.
4. Отсутствие необходимости в уходе за конструкцией.
5. Небольшие размеры печи. Это позволяет экономить пространство в парилке.
6. Мощности печи с теплообменником хватает для быстрого прогрева помещения.

Во время проведения работ по установке теплообменника следует помнить о некоторых правилах. Например – необходимо производить соединение труб в системе таким образом, чтобы они не были жестко закреплены около стен. Это связано с изменением их линейных параметров во время нагрева теплоносителя.

Также следует помнить о том, что для уплотнения резьбы необходимо использовать материалы, устойчивые к высокой температуре. Выбор объема емкости, устанавливаемой в бане, должен осуществляться с учетом того, что нагрев производится в течение двух часов.

Какие бывают теплообменники

Когда я первый раз установил чугунную буржуйку в своем гараже и начал регулярно ее топить, очень быстро пришел к выводу, что эта удобная, относительно недорогая и довольно простая печь много «кушает». Особенно мне жалко было смотреть на раскаленную докрасна дымоходную трубу. И на то, как на крыше из нее вылетают искры.

Я реально понимал, что чуть ли не половина энергии сгораемого угля или дров просто вылетает в трубу и обогревает улицу. Если поверхность небольшой жарочной плиты еще можно было как-то использовать, то, что делать с трубой я не знал. Покопавшись в сети и побеседовав с людьми, я выяснил, что эта проблема общая и решить ее можно, установив на трубу теплообменник.

Подходящих для этого конструкций существует 3:

1. Кожухотрубный теплообменник или, проще говоря, труба в трубе

   Первый вариант встречается не так часто, хотя сделать его своими руками довольно просто. Смысл здесь заключается в том, что на всю верхнюю часть печи, то есть жарочная плита плюс дымоход устанавливается металлическая емкость для воды, через которую и проходит дымоход. Мне этот вариант не нравится отсутствием жарочной поверхности. Как ни крути, а на даче или в гараже она нужна. Что же касается бани, то там эта жарочная поверхность занята камнями;

   . Такая конструкция предназначена для нагрева воды и может быть двух видов:

Сплошной нагреватель.

Второй навесной вид кожухотрубного теплообменника более практичный. Относительно небольшая емкость для воды располагается непосредственно на трубе дымохода, ее объем в подавляющем большинстве случаев не превышает 10л. Но хитрость в том, что она соединяется двумя трубами с большим материнским баком, который устанавливается отдельно от печи. Принцип действия прост, холодная вода поступает в нижнюю часть кожухотрубного теплообменника и нагреваясь возвращается в материнский бак через верхний вывод. Такой навесной теплообменник для бани на трубу подходит в самый раз.

Навесной нагреватель.

1. Не менее популярным является регистр теплообменник на дымоходную трубу в виде змеевика. По большому счету, он мало чем отличается от навесного кожухотрубного варианта. Здесь вместо навесной емкости используется труба, намотанная на дымоход. Как и в первом случае, эта труба соединяется с материнской емкостью. Работают обе системы по аналогичному принципу;
2. Но помимо воды, дымоходными газами можно с таким же успехом обогревать и воздух. Конструкция воздушного теплосъемника диаметрально отличается от жидкостных моделей. Трубы здесь заводятся непосредственно вовнутрь дымохода и располагаются перпендикулярно движению раскаленных газов. В теплотехнике это называется трубная доска, а визуально такое чудо напоминает врезанную в дымоход емкость в виде револьверного барабана.

Конвектор на дымоходе с вентилятором.

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Виды устройств для дымохода

Среди воздушных разновидностей традиционной моделью для самостоятельного изготовления считается трубчатый теплообменник, хотя есть и множество других вариантов.

Рассмотрим основные виды, которые актуальны для монтажа на дымоход печей длительного горения, малогабаритных буржуек, печей на отработке. Тепло, которое они преобразуют из энергии продуктов горения, называют сухим.

Если представить схематично внутреннюю часть устройств, то она может иметь следующие вариации.

Горизонтально или вертикально расположенные трубы, приваренные к корпусу топки. Вертикальное расположение эффективнее, так как воздух лучше проходит сквозь каналы. Материал изготовления – сталь.

Для приваривания к стенкам могут применяться фрагменты труб диаметром от 50 мм до 200 мм. Считается, что форма сечения – прямоугольная или круглая – принципиально не важна

Обвитая вокруг топки труба. Для хорошей теплоотдачи достаточно 2-3 витков, которые лучше слегка раздвинуть, чтобы увеличить площадь обогрева.

Производительность во многом зависит от разницы уровней входа и выхода воздуха. Силу тяги определяет разница в температуре, поэтому отверстие, отвечающее за забор, часто выводят на улицу

Перегородки внутри корпуса. Своеобразный лабиринт составляют из металлических пластин, установленных вертикально. Оптимальная толщина деталей – от 6 мм до 8 мм.

Входное и выходное отверстия воздуховода должны располагаться напротив начала и конца лабиринта. Сверху устанавливают и приваривают металлическую крышку, обеспечивающую герметичность корпуса

Трубы, проходящие сквозь топку.

Интегрированную конструкцию необходимо создавать при сборке самодельной печи, еще перед тем, как заварятся стенки. Каналы расположены параллельно, на некотором расстоянии друг от друга. Сечение труб – 50 мм и более

При вертикально расположенных каналах движение воздуха более интенсивное, следовательно, производительность прибора увеличена. Но в некоторых случаях уместны устройства с горизонтально расположенными трубами или с перегородками. Каждая из перечисленных моделей подходит для самостоятельного изготовления, если есть навыки сварки.

Как самостоятельно сделать такой теплообменник?

Домашние мастера могут сделать теплообменник на дымоход своими руками. Технология его изготовления довольно проста. Рассмотрим ее на примере конструкции для печки-буржуйки. Для работы понадобятся:

• листовой металл размером 350х350 мм два куска;
• восемь отрезков трубы диаметра 32 мм или 1,25 дюйма длиной 300 мм;
• труба диаметром 57 мм или 2,25 дюйма длиной 300 мм;
• металлическое ведро объемом 20 л.

Начинаем работу с изготовления торцевых заглушек. Для этого берем листовой металл и вырезаем две окружности радиусом 150 мм. Размечаем на них отверстия под трубы. В центре каждой детали должна располагаться самая большая труба диаметром 57 мм, на равном от нее расстоянии по кругу размещаем восемь элементов диаметром 32 мм. Расстояние от центра заглушки до центра каждой из восьми труб должно составлять 100 мм. Проверяем разметку и выполняем отверстия.

Для точности сборки теплообменника следует изготовить шаблон из фанеры толщиной 20 мм. Установив в него детали, будет гораздо проще собирать устройство

Для точности сборки рекомендуется изготовить шаблон, он выполняется из фанеры толщиной 20 мм. Отрезки труб поочередно вставляем в подготовленные отверстия и надежно привариваем к плоской детали. Сначала работаем с одной заглушкой, затем переворачиваем конструкцию и повторяем операцию с другой. В результате получаем «сердцевину» теплообменника, подготовленную к установке в корпус.

Фрагменты труб привариваются к заглушкам. В результате получается «сердцевина» теплообменника, готовая к установке в корпус

Для корпуса теплообменника можно использовать стальное ведро, в которых продаются технические жидкости. Его нужно хорошо очистить от остатков содержимого. Лучше всего в таком случае обжечь ведро и тщательно пройтись по стенкам металлической щеткой. Дно вырезаем угловой шлифовальной машинкой. Теперь нужно присоединить выходной и входной патрубки. Это фрагменты обычной дымоходной трубы, приобретенные в магазине.

На корпусе намечаем место для входного патрубка. Он должен располагаться по центру боковой части конструкции. Ножницами по металлу вырезаем отверстие. Примеряем патрубок. На нижней части дымовой трубы делаем насечки. Вставляем подготовленный таким образом патрубок в заготовку корпуса и с помощью молотка отгибаем насечки, закрепляя деталь на месте. Снаружи крепим деталь к основе сварочными прихватками. Установка входного патрубка завершена. Аналогично проводится монтаж выходного. Он должен быть расположен с противоположной стороны корпуса.

Подготовленную «сердцевину» теплообменника вставляем в корпус, закрепляем сваркой и обязательно герметизируем все швы огнеупорным герметиком. Просохшую конструкцию красим специальной краской

В подготовленный корпус устанавливаем теплообменник и надежно фиксируем его сварочными прихватками. Все швы тщательно промазываем специальным огнеупорным герметиком. Оставляем изделие для высыхания на сутки. Теперь готовый теплообменник можно покрасить специальной краской или печным лаком. Монтируем готовое устройство на дымоход буржуйки. Для усиления эффекта можно установить около теплообменника вентилятор, который будет усиливать циркуляцию воздуха. Прибор может быть переносной или стационарно закрепленный на корпусе устройства. Второй вариант более практичный и удобный.

Чтобы улучшить циркуляцию воздуха в устройстве используется обычный вентилятор. Он может быть переносной. Как на фото, но гораздо более удобно закрепить прибор с помощью кронштейнов прямо на теплообменнике

Ну и как говориться, лучше один раз увидеть. Поэтому предлагаем вам к просмотру видео с примером создания похожей конструкции:

Воздушный теплообменник на дымоход – чрезвычайно полезная конструкция, дающая возможность серьезно увеличить эффективность использования приборов отопления. Выросший КПД системы позволяет уменьшить расход топлива и, соответственно, сэкономить на отоплении. Теплообменник можно сделать самостоятельно, однако это достаточно сложная и кропотливая работа, справиться с которой смогут только довольно опытные домашние умельцы.

Источник

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

• С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.
• С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
• С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

• С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
• С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода
