Теплообменник для печи: как правильно рассчитать и самостоятельно сконструировать

Варианты установки теплообменной конструкции

Установка теплообменного устройства любого вида предполагает проведение немалого объема работ, особенно если его эффективность имеет серьезное значение. Например, простейшая спираль на дымоходе может слабо прогреваться, а циркуляции без насоса не быть совсем. Тогда приходится принимать меры, вплоть до отказа от такой конструкции. На практике один теплообменник для печи, установленный в разных местах, выдает разный КПД. Условно можно составить такой ТОП, начиная с самой эффективной разновидности:

  • чугунный или стальной П-образный регистр в топке;
  • водяная рубашка вокруг топки или у какой-либо из ее поверхностей;
  • П-образный дипломат в топке;
  • дипломат непосредственно над топкой или за ней, с максимальным контактом;
  • водяная рубашка вокруг каменки;
  • регистр, дипломат или змеевик в каменке;
  • дипломат или змеевик за каменкой;
  • водяная рубашка на дымоходе.

Змеевик на дымоходе условно является наименее эффективным вариантом. Однако простота устройства нередко нивелирует недостатки. К тому же, КПД повышается различными способами. Среди них – обкладка змеевика термоизолированным кожухом с заполнением пустот песком либо установка конструкции прямо в каменку.

Правильное подключение


Дровяная печь или камин с любым теплообменником – это лишь часть системы. Для ее энергоэффективной работы ключевым фактором остается циркуляция теплоносителя. Даже когда применение насоса явно необходимо (например, в большом двух- или трехэтажном доме), естественная циркуляция – важная вещь. Благодаря ей трубы не полопаются из-за разморозки слишком быстро, и вода так просто не закипит, если отключится электричество. Для улучшения циркуляции желательно придерживаться следующих правил:

  • чем выше разбег патрубков теплообменного устройства по высоте, тем лучше;
  • расширительный бак ставят как можно выше, рядом с печкой;
  • к баку идет труба с верхнего патрубка;
  • труба от расширительной емкости идет к нижнему входу радиатору;
  • все горизонтальные участки делают под наклоном (не меньше 3 мм на 1 м);
  • выход с радиатора только с противоположной стороны или по диагонали.

Еще один важный момент – проходимость трубопровода. Чем она выше, тем лучше. Поэтому не стоит сужать диаметр, встраивать лишние колена, арматуру, а также применять ржавые изнутри или пластиковые трубы.

Область применения

Даром пропадающее тепло можно использовать в двух целях:

  • для нагрева воды, которая будет использоваться при мытье;
  • для обогрева помещений.

Разумеется, подобные цели вполне можно совмещать, если печка достаточно мощная. Ведь мы, фактически, будем отбирать часть тепла, которая в противном случае шла бы на обогрев парилки (или атмосферы)).

Схема подогрева воды в выносном баке с теплообменником самоварного типа (видео с разъяснением см. ниже)

Печь для бани с теплообменником для воды

Это первый случай. Речь идет исключительно о воде (никаких антифризов), расход которой зависит от количества людей, которые могут одновременно мыться в бане и других факторов. В любом случае без вместительного бака не обойтись. И тут у вас снова есть варианты того, где его разместить:

  • одни помещают бак прямо на печь, которая должна иметь для этого соответствующую конструкцию. Вода подается в моечную из парилки;
  • другие используют теплообменник, а сам бак выставляют в соседнее помещение, откуда он сообщается двумя трубами с теплообменником.

Обе конструкции печей с баком имеют право на существование, а выбор остается за вами.

Печь для бани с теплообменником для отопления

Если вместо бака соединить теплообменник с радиатором, то получится система автономного отопления.

И тут у вас снова есть два варианта):

  • либо создать конструкцию, которая основана на таких явлениях, как конвекция и гравитация;
  • либо заставить теплоноситель принудительно двигаться в системе – для этого понадобится насос, а значит, и электричество (!электрическим печкам посвящена отдельный раздел).

Если банька небольшая, то нет нужды заморачиваться даже с простейшей системой, потому что обычно печи хватает на обогрев смежных помещений

Но тут важно то, какие у вас зимы. Бывает, что и маленькая баня нуждается в дополнительном отоплении. Выше уже упоминалось о том, что возможно совмещение нагрева воды для мытья и отопления

На самом деле можно сделать две параллельные системы, причем для отопления пустить не воду, а антифриз. C этой целью один теплообменник нужно будет поместить внутрь печи, а второй – на дымоход. С точки зрения повышения КПД печи – вариант просто отличный

Выше уже упоминалось о том, что возможно совмещение нагрева воды для мытья и отопления. На самом деле можно сделать две параллельные системы, причем для отопления пустить не воду, а антифриз. C этой целью один теплообменник нужно будет поместить внутрь печи, а второй – на дымоход. С точки зрения повышения КПД печи – вариант просто отличный.

На заметку! Создавая отопительную систему, не забывайте о расширительном бачке, который примет на себя избыток теплоносителя.

Дровяные банные печи с теплообменником

В данной категории вы можете выбрать и купить дровяные банные печи с теплообменником недорого с доставкой по всей России.

  1. Новый Год 2020
  • Объем парилки: 8-18 м 3
  • Каменка: открытая (сетка)
  1. Новый Год 2020
  • Объем парилки: 35 м 3
  • Каменка: открытая (сетка)
  1. Новый Год 2020
  • Объем парилки: 6-12 м 3
  • Каменка: закрытая
  1. Новый Год 2020
  • Объем парилки: 15-30 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 8-18 м 3
  • Каменка открытая
  1. Новый Год 2020
  • Объем парилки: 8-16 м 3
  • Каменка: открытая
  1. Новинка
  2. Новый Год 2020
  • Объем парилки: 6-12 м 3
  • Каменка: открытая
  1. Новинка
  2. Новый Год 2020
  • Объем парилки: 6-12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 12 м 3
  • Каменка: открытая
  1. Новый Год 2020
  • Объем парилки: 8-18 м 3
  • Каменка: открытая (сетка)
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая (сетка)
  1. Новый Год 2020
  • Объем парилки: 12-24 м 3
  • Каменка: открытая (сетка)

Принимаем к оплате:

Оплатить покупку можно следующими способами:

1. Оплата наличными курьеру при доставке или в пункте самовывоза (только для жителей Москвы и Подмосковья).
2. Безналичный банковский перевод на расчетный счет ИП по предварительно выставленному счету.
3. Оплата банковской картой с сайта. Перед оплатой заранее уточните информацию у менеджера.
4. Перевод на банковскую карту. Вы можете оплатить либо через интернет-банк переводом на нашу карточку (Сбербанк), либо в любом отделении банка.
5. Оплата через терминалы.

Если Вы выбрали оплату наличными курьеру или банковской картой при доставке товара, то расплатиться за покупку Вы сможете непосредственно с курьером нашего магазина в момент доставки заказа. Оплата принимается только в российских рублях при доставке товара и передаче всех необходимых документов. Данный способ оплаты возможен только для физических лиц.

Для физических лиц, проживающих вне Московского региона и получающих товар через транспортную компанию и для юридических лиц — оплата производится в безналичной форме на расчетный счет магазина или на банковскую карточку. В этом случае оплата заказа производится согласно выписанному счету, который Вы можете получить по адресу электронной почты.

Оплата счета должна быть произведена в течении 3-х банковских дней. Если в течении этого времени вы не направили средства в оплату счета, он считается недействительным. После оплаты заказа обязательно сообщите нам о факте оплаты.

В сообщении укажите: дату, сумму оплаты, номер заказа, Ф.И.О. и номер платежного поручения.

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Пошаговое руководство

Изготовление бесканального теплообменника

  1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
  2. Установите бак к началу системы отопления.
  3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
  4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
  5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
  6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
  7. Согните трубку в форме спирали, получился змеевик.
  8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
  9. Подсоедините к концам деталей фитинг с резьбой.
  10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
  11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
  12. Подсоедините к термостату клеммы, после чего – провода питания.
  13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
  14. Закройте герметично все элементы.
  15. Наполните бак водой, теплообменник готов.

По месту расположения емкости для теплой воды

В зависимости от того, где располагают емкость с водой, выделяют следующие виды нагревателей:

  1. Емкость непосредственно в парилке — позволяет воде быстрее греться, т. к. водопровод отсутствует или очень короткий. Сокращаются и теплопотери. Недостаток вполне очевиден: полезная площадь парилки сокращается.
  2. Емкость находится в смежном помещении, где оборудована душевая. Часто рекомендуют именно этот вариант. В отдельной душевой мыться удобнее и места в парилке больше. Но растет длина водопровода.
  3. Проблему слабого напора позволяет решить установка бака с теплоносителем на чердаке. Этот способ так же не лишен недостатка. Нужно подвести холодную воду наверх, да и длина горячего водопровода больше. Емкость нужно тщательно утеплять, чтобы максимально снизить теплопотери.

Теплообменник для банной печи Термофор на дымоход

Если Вы хотите увеличить КПД своей банной печи и использовать для нагрева воды тепло уходящих в дымовую трубу газов, Вам подойдёт теплообменник «самоварного» типа «Костакан» . Названный в честь озера на Камчатке, он имеет увеличенный объём и позволяет быстро нагревать воду в баках большого литража. Теплообменник «Костакан» устанавливается обычно первым элементом дымохода, чтобы снять тепло с самых первых горячих газов, а также для соблюдения разницы высот между теплообменником и баком. Теплообменник «Костакан» выпускается в 4 модификациях для разного диаметра дымохода: Ø115 – 8л, Ø120 – 8л, Ø140 – 9л, Ø150 – 9л; присоединительная резьба у всех стандартная – G ¾.

Как видите, монтаж системы нагрева воды с выносным теплообменником идентичен монтажу системы нагрева воды с использованием банной печи с встроенным теплообменником.

Для эффективной работы системы нагрева воды, разница высоты между теплообменником и баком должна быть существенной — минимум 30см между верхним штуцером теплообменника и дном бака. Бывает, что соблюсти это требование не просто, так как потолки в банях невысокие, теплообменник установлен на печи достаточно высоко, а большинство баков для воды вертикальные.

Для таких случаев компания Термофор производит горизонтально ориентированный выносной бак «Цеппелин» , формой и блеском напоминающий немецкие дирижабли жёсткой конструкции прошлого века, в честь которых и был назван. Греется он лучше, а обслуживать его гораздо удобнее. Большая длинная горловина позволяет легко залить в бак воду, почистить бак и обслужить штуцеры.

Меры предосторожности

Обращаем Ваше внимание, что любая система нагрева воды, как и сама банная печь, являются пожароопасными и требуют ответственного подхода во время эксплуатации, поэтому настоятельно рекомендуем внимательно ознакомиться с инструкциями к продукции Термофор и строго соблюдать все меры предосторожности!

Вот основные требования по монтажу и эксплуатации систем нагрева воды в бане с использованием теплообменников:

  • Запрещается эксплуатировать печь с пустым теплообменником и баком для горячей воды или неподключенной системой нагрева воды.
  • Запрещается наливать воду в пустой бак, теплообменник или систему нагрева воды после растопки печи – необходимо дождаться полного остывания печи и бака.
  • Запрещается подключать к теплообменнику систему отопления. Для этого компанией Термофор выпускаются натрубные отопители , по принципу действия идентичные теплообменнику «самоварного» типа, только предназначенные не для воды, а для горячего воздуха.
  • Дно выносного бака для горячей воды должно находиться выше уровня верхнего штуцера теплообменника не менее чем на 30 см.
  • При монтаже трубопроводов не допускается использование труб с рабочей температурой эксплуатации менее +95 °С . Рекомендуется устанавливать трубы для горячей воды под углом вверх не менее 30 ° , а для холодной – 1-2 ° . Не допускается провисание труб на горизонтальных участках. Соединительные трубы расширяются при повышении температуры воды, поэтому нельзя крепить их к стенам неподвижно.
  • Максимальная длина трубопровода для горячей воды – 3м.
  • Резьбовые соединения труб необходимо уплотнить сантехническим герметиком.
  • Заливайте в систему нагрева воды только чистую воду. Она должна соответствовать требованиям качества с точки зрения содержания солей, железа, извести и др. Запрещается попадание в бак разъедающих веществ.
  • Необходимо обеспечить максимально надёжное крепление бака для горячей воды к стене во избежание ожогов и травм. Стена должна выдерживать вес полностью заполненного бака.
  • Не наливайте в бак воду под самую крышку, иначе при закипании вода может выплеснуться наружу. При закипании необходимо слить горячую и добавить холодную воду.
  • Запрещается эксплуатировать бак для горячей воды под избыточным давлением, отличным от атмосферного. Не допускается при эксплуатации печи с встроенным теплообменником превышать рабочее давление в системе нагрева воды более 0,05 Мпа (0,5 кгс/кв.см). Опрессовка системы более высоким давлением должна производиться при отключенном теплообменнике.
  • Запрещается использовать теплообменник и неисправный бак, имеющие видимые повреждения и/или протечки. Запрещается использовать систему нагрева воды, если нарушена возможность для циркуляции воды.

Видео на тему

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления, и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.

Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).

Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.

Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.

Достаточная теплоотдача.

Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.

Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.

Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Виды ТО

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Спиральный
Кожухотрубный

Двухтрубные и труба в трубе

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

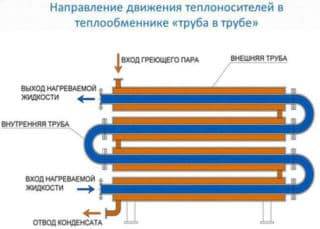

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

Как сделать обменник своими руками

  1. Для теплообменника с емкостью потребуется бак, пара трубок из меди. Можно использовать листовую сталь в толщину 2,5- 3 мм, сварить из нее резервуар нужногО объема.
  2. Установите емкость от пола не менее 1 метра, от печи – не менее 3 метров.
  3. Проделайте два отверстия справа, ближе к конструкции и слева – наверху.
  4. Подведите к печи нижний отвод, под наклоном в 2- 3 градуса.
  5. Подключите верхний отвод под углом в 20 гр., только в обратную сторону.
  6. Врежьте в нижний отвод на выходе кран для слива воды из бака.
  7. Внизу еще один кран для слива воды из всей системы.
  8. Проверьте конструкцию, она должна быть герметичной, можно заполнить водой и под легким напором выявить места протечки, устранить их.

Устройство и принцип работы

Что такое теплообменник? Теплообменник – это некое устройство, которое передает тепло тем или иным способом от источника или среды к другой среде. В нашем случае тепло передается воде посредством радиационного нагрева поверхности труб или  нагрева поверхности трубы уходящими дымовыми газами. Рассмотрим каждый из вариантов теплообменников подробнее.

Наиболее распространенный теплообменник – это змеевик, по которому циркулирует вода. Такое устройство можно установить и в топке, и в дымоходе. Разница будет только в материале, из которого выполняется труба. Змеевик хорош большой площадью поверхности нагрева. Это означает, что при прочих равных условиях теплообменник в виде змеевика быстрее прогреет воду. Но при этом в змеевиках выше вероятность закипания воды, что грозит возможностью пережогу труб. Помимо порчи печи и всей системы с теплообменником, кипящая вода в трубах способна нанести вред здоровью человека.

Поэтому при установке змеевиков требуется применение ряда мер, направленных на борьбу с закипанием жидкости в трубах. По той же причине в покупных конструкциях практически никогда не используется такой вид теплообменников. Производитель больше заинтересован в длительном сроке службы при любых условиях эксплуатации, нежели в личном удобстве пользователя, которое выражается в скорости нагрева воды в баке душевой или в радиаторе отопления. Всего несколько случаев закипания жидкости в трубах способно испортить репутацию производителя и вытеснить его с рынка, поскольку большая часть «игроков» рынка теплового оборудования находится на виду у инженеров-теплотехников.

В покупных печах устанавливают плоские теплообменники или теплообменники типа «труба в трубе». Принцип плоского теплообменника достаточно прост: это пластина со свободным пространством внутри, куда поступает вода. Тепло поступает за счет радиационного нагрева от пламени. В принципе, эту конструкцию можно использовать и для установки в дымоходе, а значит и для нагрева воды теплотой уходящих газов. Но для того, чтобы плоский теплообменник в дымоходе имел возможность нагревать воду до приемлемых значений, придется увеличивать теплообменник, а значит и сам дымоход до невообразимых размеров. Поэтому применение плоских теплообменников оправдано только в пределах топки.

А вот теплообменник типа «труба в трубе» предназначении именно для расположения в дымоходе. Принцип работы такого теплообменника заключается в том, что труба дымохода, окружается трубой большего диаметра, куда поступает вода. Вода через стенку нагревается от дымовых газов. Само собой, такой теплообменник выполняется на коротком участке трубы, а не вдоль всего трубопровода. Теоретически теплообменник «труба в трубе» более эффективен, нежели плоский. Но при этом он не удобен, так как увеличивает габариты дымохода, поэтому чаще применяют плоский теплообменник, который просто встроить в топку печи.

Отдельно стоит отметить, что эффективность работы теплообменника зависит в первую очередь от площади греющей поверхности. Много изогнутых труб имеют большую общую площадь, чем плоская плита или труба тех же габаритов. Это нужно учитывать при самостоятельном изготовлении теплообменника.

Заключение

Если печь-камин с теплообменником будет установлена правильно, то прослужит такая конструкция довольно долго, не предполагая необходимости проведения ремонтных работ.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
