Характеристики одноклавишных выключателей

Устройство

Переключатели с двумя клавишами представляют собой трехконтактные механические устройства. Один из контактов общий (неподвижен), а два других — независимы друг от друга. Когда на клавишу оказывается давление, латунные пластинки подводятся к общему контакту, в результате чего цепь замыкается.

Двухклавишные выключатели могут находиться в шести положениях:

• два положения для одной клавиши (включено/выключено);
• два положения для другой клавиши (включено/выключено);
• два положения для обеих клавиш (включено/выключено).

С помощью указанных выше клавиш и их переключений осуществляется управление группами освещения, которые соединены с выключателем.

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

Что означает буква «L» на выключателе?

Эта кодировка в сферу электромонтажной деятельности пришла с английского. За основу взята начальная буква существительного «Line», которое переводится как «линия». Это установившееся название электропроводки, содержащей фазу. Можно еще посмотреть в техническом словаре английских наименований, где «Lead» – это подающий провод или «Live» – находящийся под 220 В (напряжение).

Символ «L» на выключателе наносится на соединительные элементы (контакты и зажимы), предназначенные для присоединения проводника с фазой. В сети с напряжением 380 В (3-х фазной) для маркировки используются буквы и цифры для распознавания проводов:

• L1;
• L2;
• L3.

Обозначение L на выключателе – не единственный вариант кодировки изделия. Разные изготовители редко используют в производстве одинаковые символы.

Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Как выбрать одноклавишный выключатель?

В строительных магазинах представлен большой ассортимент данных товаров. Там Вы сможете найти подходящий по характеристикам и дизайну выключатель. Среди лучших производителей одноклавишных выключателей рекомендуют Legrand:

• Напряжение: 250В;
• Нагрузка: 10А;
• Товар должен соответствовать ГОСТу: Р 51324 1-99.

Не забывайте о значке производителя. Это укажет на сертифицированность товара. Выбирайте качественные выключатели, которые подходят для установки в нужном Вам месте. Во влажных местах, где возможно попадание воды на выключатель, используют специальные одноклавишные водонепроницаемые. Учитывайте качество сборки и мягкость нажатия кнопки.

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора

Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.

Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.

Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.

Вид соединений для подключения светильников Источник asutpp.ru

Критерии подбора выключателя и других компонентов

Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых характеристиках и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.

Для осветительного прибора, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:

Для подобной нагрузки понадобится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 миллиметра.

В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя 80-ваттными лампочками дневного света на каждый светильник. Мощностная характеристика: P = (80 х 3 х

В указанном выше примере понадобится керамический двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 миллиметра.

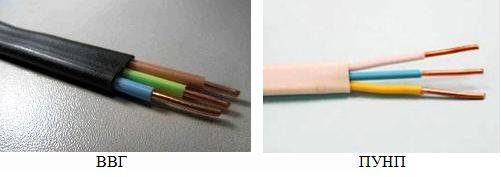

Самые распространенные типы кабеля:

1. ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
2. ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N, а две другие к двум нижним точкам.

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы было легче соединять провода, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Конструктивные особенности и область применения проходных выключателей

По внешнему виду проходной одноклавишный выключатель света ничем не отличается от стандартного аналога. Технологической его особенностью является конструкция и алгоритм работы внутренних коммутирующих контактов. При изменении положения клавиши фаза (L) переключается с одного выходного контакта на другой. Если подключить один источник света с помощью двух таких переключателей, то можно осуществлять включение/выключение из двух мест независимо. Такие устройства находят широкое применение, например, в обустройстве освещения длинных коридоров, лестничных пролетов или помещений значительной площади.

Типичный пример: один выключатель устанавливаем в начале коридора, второй – в конце. Тогда, войдя в коридор и включив освещение, можно выключить его при выходе.

Характеристики одноклавишного выключателя — в чем его преимущество?

По конструкции различаются выключатели для:

• открытой проводки;
• скрытой проводки.

В домах, квартирах, офисных помещениях чаще всего используются выключатели для скрытой проводки, а в подсобных, некоторых производственных помещениях — для открытой проводки. По техническим характеристикам одноклавишные выключатели отличаются тем, что могут быть вмонтированы прямо на поверхность, без коробки, но с прокладкой из дерева или негорючего материала.

Так как выключателями пользуются многократно, то они должны быть надежными, безопасными и легко включаться/выключаться. Есть выключатели предназначенные специально для люминесцентных ламп, а также с индикацией положения «выключено» или «включено». Одноклавишный выключатель открытой установки может быть простой или с защитой от пыли и влаги

Также надо обратить внимание на маркировку, которая указывает для сети с какой силой тока (4 А, 6 А, 10 А) подходит выключатель. Этих параметров будет зависеть долговечность и безопасность выключателя

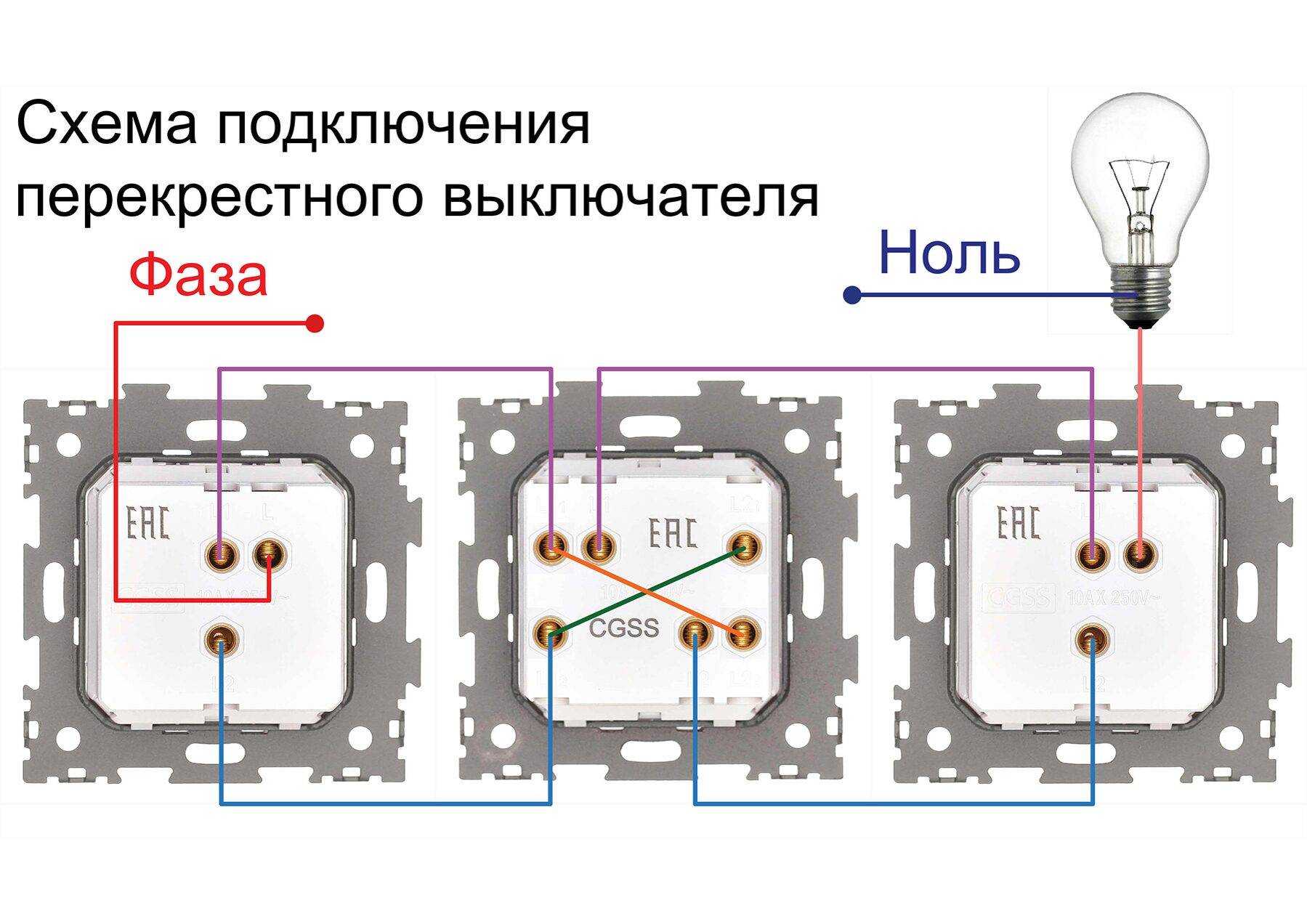

Схема подключения двухклавишного проходного выключателя позволяет управлять домашним освещением из двух, трех и даже более мест, что делает незаменимым использование таких устройств в коридорах, лестничных площадках, садовых дорожках и др. помещениях.

О видах и принципе действия проходных выключателей наиболее подробно можно узнать здесь.

Одноклавишный выключатель наружной установки имеет следующие элементы:

1. Корпус.
2. Клавишу.
3. Рамку.
4. Клеммы.
5. Основу, для закрепления всех элементов.

Основные технические характеристики

К основным техническим характеристикам одноклавишных выключателей бытового назначения относят:

• рабочее напряжение: 220-250 В;
• номинальный ток: от 4 до 16 А;
• степень защиты от проникновения твердых частиц и жидкости;
• механическую прочность;
• диапазон температур, в котором производитель гарантирует бесперебойную работу устройства.

Как правило, на обратной стороне рабочего механизма производитель указывает основные технические характеристики. Например, маркировка 10А 250В на одноклавишном выключателе указывает максимальные значения тока и напряжения, при которых допустима эксплуатация данного конкретного изделия.

Устройство выключателя

Механизм состоит из внешних защитных пластиковых элементов и внутренних рабочих компонентов. Из пластика изготовляется ободок выключателя и клавиша, которая прерывает электрическую цепь, т. е. «включает» и «выключает» свет в помещении.

Под клавишей располагается защитная рамка, которая крепится к основному корпусу пластиковыми защелками или винтами, в зависимости от модели. Под рамкой находится уже само рабочее устройство. По бокам внутреннего компонента есть распорные «лапки», необходимые для фиксации с помощью специальных винтов к подразетнику. Либо вместо «лапок» могут использоваться металлические планки с отверстиями для саморезов.

На выключателе предусмотрено два контакта: подводящий, куда подключается провод с фазой, и исходящий, где подводится контакт, идущий на светильник.

При этом на многих выключателях не обозначается, где должен находиться тот или иной провод. Но это не страшно, так как для одноклавишных механизмов непринципиально, к какому контакту подводить фазу.

Как установить скрытый выключатель своими руками

Монтаж выключателя своими руками при скрытой проводке начинается с установки коробки. Из нее вывинчиваются шурупы (лучше использовать коробки с крепежными шурупами, так называемые «евро») и аккуратно выламывается заглушка отверстия для провода. В стандартных коробках таких отверстий обычно пять, четыре по бокам и одно в днище, какое именно освободить зависит от места, с которого подходит электрический провод.

Следующим этапом будет установка коробки. Для этого, сначала вставьте коробку в выдолбленную нишу и убедитесь, что она свободно в ней размещается. Затем, необходимо смешать с водой небольшое количество строительного гипса (алебастр), так что бы получилась замазка консистенции сметаны средней густоты. Немного этой замазки узким шпателем поместите в нишу, немного намажьте на саму коробку и аккуратно вставьте коробку в нишу, так что бы ее край оказался заподлицо с плоскостью стены. При необходимости добавьте алебастровую смесь, что бы зафиксировать коробку. Не нужно стараться сразу заполнить все щели между коробкой и нишей, требуется лишь зафиксировать коробку в нужном месте и в нужном положении.

Старайтесь не суетится, но и не мешкайте, алебастровая смесь застывает быстро. И не пытайтесь обязательно выработать все, что замешали, по принципу «что б добро не пропадало». При установке следите, что бы алебастр не закрыл выломанное окошко, через которое в коробку будет вводиться провод. Если это произошло, аккуратно уберите излишек алебастра, пока он не полностью схватился (замедлить время схватывания поможет добавление в алебастр обычной финишной шпатлевки, приблизительно столько же, сколько и алебастра).

Подождите, пока гипс застынет, а пока зачистите провод, то есть освободите от изоляции концы длиной не больше пяти — семи миллиметров. Вставьте провод в отверстие коробки. Свободный конец провода не должен превышать десяти сантиметров — слишком длинный не даст выключателю разместиться в коробке, коротким не удобно будет работать.

Теперь можно еще замешать немного гипсовой шпатлевки и аккуратно заполнить оставшиеся между коробкой и нишей щели. Оставим нашу коробку и вернемся к выключателю. Перед тем как установить выключатель, или снять старый, его необходимо разобрать. Сделать это не сложно, как правило, для разборки необходимо снять клавишу (клавиши, если выключатель двойной или тройной) аккуратно поддев ее жалом отвертки, а затем снять фиксатор, удерживающий верхнюю накладку. После того как накладка снята, выключатель разбирается с помощью отвертки, сделать это не сложно.

Рекомендую: Проводка в доме, квартире или на даче и как провести электричество своими руками

Подсоединяем к выключателю провода, для этого ослабляем винты клемм, вставляем зачищенные концы провода и снова затягиваем винты.

Крепление выключателя в коробке осуществляется путем распора специальных рычажков, либо шурупами, а чаще одновременно обеими методами

Вставим выключатель в коробку, обращая внимание, на положение контактов (при включении — они должны поворачиваться вверх, при выключении вниз) и закрепим его шурупами. Затем, затягивая винты, раздвинем распорные рычажки, надежно зафиксировав выключатель. Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ

Если дальше планируется наклеивать обои, то закрывать установленный выключатель крышкой и ставить клавиши нет смысла, лучше это сделать после окончания обойных работ.

Другие маркировки на коммутационном элементе

Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.

Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.

Другие обозначения на однофазном выключателе Источник uzotoka.ru

После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.

Способы коммутации, которые применяются в выключателях

Выключатели делятся по способу коммутации: винтовые или безвинтовые зажимы.

Винтовой зажим

Подходят для алюминиевых проводов. Коммутация в таком случае обеспечивается с помощью специальных зажимов, которые фиксируются винтами. Винтовой способ сложен для монтажа, но контакт получается лучше. При ослаблении соединения подтягивается винт.

Пружинный контакт

Для такого соединения дополнительно к винтам используется пластинка-контакт, которая соэдает надежное крепкое соединение. Монтаж такого соединения прост

Недостаток приборов с пружинным контактом – важно правильно зажать провод, иначе устройство не будет работать корректно. Используется для медной проводки

Как выбрать одноклавишный выключатель?

В строительных магазинах представлен большой ассортимент данных товаров. Там Вы сможете найти подходящий по характеристикам и дизайну выключатель. Среди лучших производителей одноклавишных выключателей рекомендуют Legrand:

• Напряжение: 250В;
• Нагрузка: 10А;
• Товар должен соответствовать ГОСТу: Р 51324 1-99.

Не забывайте о значке производителя. Это укажет на сертифицированность товара. Выбирайте качественные выключатели, которые подходят для установки в нужном Вам месте. Во влажных местах, где возможно попадание воды на выключатель, используют специальные одноклавишные водонепроницаемые. Учитывайте качество сборки и мягкость нажатия кнопки.

Простые схемы подключения выключателей освещения

Данные схемы обеспечивают включение/выключение, бытовых осветительных приборов с рабочим напряжением 230÷250 В и токами до 10 Ампер. Замечу, что данные параметры работы выключателя должны быть указаны на его корпусе в нормативной маркировке, о которой я писал в прошлой статье: Типы выключателей освещения бытового назначения. Говоря несколько проще, эти простые схемы, работают в любой квартире и доме, для управления освещением комнат. Академическое название этих схем — схемы управления освещением из одного места.

Два важных момента:

• На выключателе нужно прерывать фазную цепь электропитания;
• Собирать схемы нужно только при отключенном электропитании (техника безопасности).

Встраиваемый выключатель, виды, устройство

Принцип работы встроенных сенсорных выключателей построен аналогично работе сенсорных мобильных телефонов. Одно прикосновение touch switch обеспечивает включение-выключение бытовой техники и освещения.

схемы подключения и виды

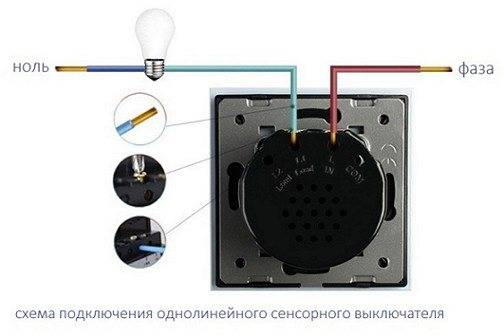

Схемы подключения встраиваемого выключателя ничем не отличаются от схемы подключения традиционного прибора, включая инструменты и расходные материалы, необходимые для проведения собственноручного монтажа.

По схеме подключения и системе управления встраиваемые выключатели разделены на виды:

• однолинейные и двухлинейные

• проходные

• радиоуправляемые сенсорные

• индуктивные бесконтактные.

Однолинейные выключатели предпочтительны для установки на стене или плоскости мебели, двухлинейные с клавишами управления сенсором и пультом управления предназначены для управления 2-3 линий нагрузки в длинных помещениях.

Монтаж встраиваемого выключателя осуществляют в стандартную монтажную коробку ø65-70 мм для крепления под винт с межцентровым расстоянием 60мм с максимальной нагрузкой на линию, не превышающей 1000 Вт.

устройство и конструкция

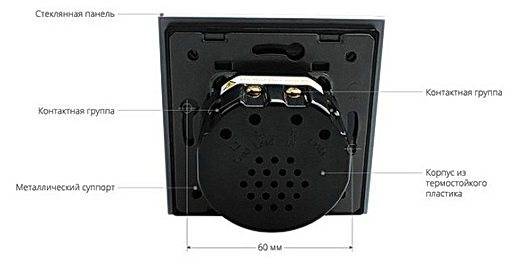

Конструктивно встраиваемый выключатель состоит из элементов:

• лицевой панели в виде непрозрачной стеклянной крышки

• сенсорной платы (модуля) со встроенными емкостными датчиками

• блока электроники

• корпуса из огнеупорного пластика.

Лицевая панель из стекла оборудована сенсорной зоной с режимной подсветкой.

Полезные советы

Сенсорная плата представляет собой готовый модуль (площадку), которую можно разместить практически под любую изолирующую поверхность толщиной до 10 мм. Чувствительность сенсорного контакта регламентирует размер монтажной площадки и толщина изолирующего слоя между поверхностью и зоной соприкосновения.

Зона сенсорного модуля не должна содержать экранирующих покрытий. Сенсорный модуль имеет миниатюрные размеры с выводами из гибкого одножильного медного провода: синий и красный. Синий – GND (общий) и красный VCC = +2,0…+5,5 В. Поэтому, монтаж прибора не вызывает непонимания или сложности.

Устройство выключателя

Если посмотреть на фото одноклавишного выключателя, то становится понятно, что изделие имеет внешнюю защиту из пластика и внутренние рабочие детали. Пластиковой является и сама клавиша, включающая и выключающая свет. С обоих боков внутреннего механизма есть лапки для упрощения надежной фиксации.

Знакомство с устройством с одной клавишей и его модификациями дало представление об особенностях и некоторых нюансах. Установка и подключение не представляют особой сложности. Однако ответственность за выбор и правильный монтаж электрического устройства не снимается.

Можно приобрести мудреную техническую новинку, позволяющую приблизить жилье к уровню «умного», но забывать о необходимости элементарного знакомства с особенностями и техническими параметрами такой новинки вовсе не стоит.

Монтаж проходного выключателя с одной клавишей – дело ответственное, он отличается от установки простого варианта, поскольку контактов внутри не два, а три. Нужно ясно представлять себе схему подключения.

В случае отсутствия базовых знаний в области электрики и практического опыта работы, лучше довериться качественным и простым изделиям, к примеру, обыкновенному одноклавишному механизму. И передоверить все установочные работы специалисту. Только при таком подходе можно получить долгосрочный и надежный результат.

Выключатель: для чего он нужен

Выключателем называется коммутационное устройство, отвечающее за замыкание/размыкание электрической цепи, питающей осветительный прибор. Он всегда устанавливается в участок разрыва фазного провода.

Нельзя верить малограмотным «электрикам», утверждающим, что к коммутатору должны подводиться нулевой и фазный провод. Это приведет к короткому замыканию и проблемам с проводкой.

Бытовые модели выключателей предназначены для работы с проводкой, использующей нормативную нагрузку. Подключать их к сети с другими параметрами нельзя. Каждый из коммутаторов может работать только с определенным рабочим напряжением и силой тока. Эти параметры всегда указываются в технической документации и на корпусе устройства.

Основная задача устройства – обеспечивать подачу питания на электрический прибор и прекращать ее, когда нет необходимости в использовании светильника. Выключатели выпускаются в самых разных исполнениях. Они значительно отличаются друг от друга по ряду признаков. Рассмотрим эти отличия более внимательно.

Стандартный выключатель подключается на участке разрыва фазового провода. Задача устройства – замыкать либо размыкать электрическую цепь, включая тем самым осветительный прибор

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

• Во-первых. Бьёт током только фаза;
• Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение “отключено”.
• В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Принцип работы одноклавишного выключателя света

Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.

Рисунок 1. Принцип работы выключателя света

На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.

Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение “включено”, второе “выключено”. При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

На представленном выше рисунке, клавиша находиться в положении “отключено”, контакт разомкнут, фаза не подается на светильник, лампа не горит.

Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено”.

Рисунок 2. Принцип работы выключателя света

Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.

Соответственно, если клавишу выключателя перевести в положение «выключено”, цепь разомкнётся, и лампа погаснет.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

• из защитных пластиковых элементов;
• рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

1. по средствам пластиковых защелок;
2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

1. с помощью распорных лапок;
2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами. Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.

Способы коммутации

Выключатель с винтовым видом зажима проводов Коммутатор соединяет провода и замыкает электрическую цепь. Существует два основных метода коммутации (закрытия и открытия цепи), каждый из которых имеет свои особенности. Окончательный выбор зависит от возможностей, навыков и предпочтений монтажника. В частности разительно отличается цена на устройства.

Механизм с винтовым зажимом

Электрический выключатель с фиксацией проводов подобного типа считается наиболее надежным. Зажимы закрепляются небольшими винтами, которые закручиваются до упора. Монтаж требует сноровки и времени, но качество подключения получается более крепким.

Механизмы с пружинным контактом

Электровыключатели бытовые с пружинными клеммами являются самыми простыми по принципу работы, сборке и соединению концов кабеля. Внутри устройства вместо винтов установлены небольшие пластины (микроконтакты), которые прижимают провод и обеспечивают надежность подсоединения к электрической цепи.

Главный недостаток – конец провода должен быть зажат с правильной стороны. В противном случае полноценно работать устройство не сможет. Лучше всего приобретать механизмы с контактами из меди – соединение более прочное, материал надежный, пружинистый.

Устройство одноклавишного выключателя

Выключатель – это электрическое устройство, которое может создавать или разрывать электрическую цепь, прерывая ток или отводя его от одного проводника к другому. Механизм выключателя во время работы удаляет или восстанавливает проводящий путь в цепи. Он может управляться вручную, например, клавишей, кнопкой или же сенсором. Коммутатор будет иметь один или несколько наборов контактов. Они могут работать одновременно, последовательно или поочередно.

Выключатели в цепях высокой мощности должны работать быстро, чтобы предотвратить опасное искрение, и могут включать специальные функции, помогающие быстро прерывать сильный поток тока. Множество выключателей используются для ручного управления или для определения положения, уровня и даже температуры. Распространенным применением является управление освещением, когда несколько выключателей, в том числе и одноклавишных, могут быть соединены в одну цепь для обеспечения удобного управления светильниками.

Пока контакты разъединяются, любая электрическая энергия, которая есть в запасе в индуктивности отключаемой цепи, рассеивается в виде дуги внутри переключателя. Он также продлевает переход и уменьшает эффект нагрева на контактах. Коммутаторы обычно рассчитываются по току, для которого они предназначены для размыкания, при определенных условиях напряжения и коэффициентах мощности, так как это наиболее строгое ограничение.
