Какой свайный фундамент для бани выбрать: винтовой или более надежный?

Подходит ли такое основание для бытовки?

Свайные фундаменты широко применяются в частном строительстве

В отличие от технологии закладки свайных изделий, монолитные железобетонные ленты и плиты характеризуются избыточной несущей способностью в отношении веса типичной бытовки массой 1,5–3 тонны.

Виды свай

Тип опорных элементов для хозяйственного сооружения выбирают с точки зрения экономической целесообразности и эксплуатационных характеристик.

На практике под бытовку можно заложить любой тип свай:

• буронабивные,
• забивные,
• винтовые,

но расходы на строительство не всегда могут быть оправданы.

Плюсы и минусы фундаментной конструкции

Преимущества свайной технологии в отношении строительства бытовки следующие:

1. Простой и доступный вариант строительства.
2. Возможность возведения практически на всех типах почвы, а также в условиях переувлажненного грунта и больших перепадов высот на участке.
3. Размещение бытовки на 20–50 см выше уровня земли значительно сокращает теплопотери.
4. Свайный фундамент в дальнейшем можно усилить и построить на нем другое строение, в том числе дом или баню.

Несмотря на очевидные плюсы, недостаток технологии связан с необходимостью проведения геологических изысканий с целью получения исходных данных, которые позволят выбрать оптимальные параметры свай.

Свайная конструкция фундамента – преимущества и недостатки

Фундамент свайного типа по сравнению с другими видами фундаментных оснований обладает комплексом достоинств:

Фундамент свайного типа обладает повышенной устойчивостью к воздействию нагрузок

• повышенной устойчивостью к воздействию нагрузок, действующих в продольном и поперечном направлении;
• продолжительным периодом эксплуатации, связанным с прочностными свойствами используемых материалов и технологией сооружения;
• увеличенным запасом прочности свайных опор, позволяющим осуществлять достройку и изменять этажность строения;
• универсальностью, позволяющей сооружать свайное поле под фундамент на различных видах почвы;
• ускоренными темпами сооружения, обеспечивающими возможность значительного сокращения строительного цикла;
• отсутствием необходимости выполнения трудоемких земляных работ, что значительно упрощает процесс возведения основания.

К недостаткам свайного основания относятся следующие моменты:

• необходимость использования специальной техники;
• проблематичность сооружения фундамента на каменистом грунте;
• отрицательное влияние ударных факторов и вибрации на близлежащие постройки.

Точного выполнение расчетов требуют фундаменты свайного типа

Еще одна слабая сторона – отсутствует возможность создания подвала под зданием. Фундаменты свайного типа требуют точного выполнение расчетов, осуществления геодезической разведки и определения глубины погружения опоры в почву. Технология сооружения фундамента допускает пробное погружение опоры в грунт для определения уровня плотных слоев. Решая использовать свайный фундамент, изучите его положительные стороны и оцените сложности, связанные с недостатками конструкции.

С этим читают

Этапы производства конструкций из бетона

Производство винтовых бетонных свай – технологически сложный процесс, который требует наличия специального оборудования.

Процесс изготовления винтовых свай из бетона делят на следующие этапы:

1. Монтаж арматурного каркаса.
2. Устройство арматуры в резиновой опалубке, которая выполняет функцию формы.
3. Заполнение опалубки бетонным раствором (М400 – 500) с добавлением гидрофобных составов. Смесь поддается под давлением. Мероприятие реализуется с применением виброоборудования для исключения пузырьков воздуха из состава смеси.
4. Сушение заготовки в прогревочной камере в течение 10 часов. За это время смесь застывает на 50%.
5. Доводка до твердой консистенции в сушильной камере при определенном температурном режиме в течение 7 суток.

Что определяет выбор диаметра сечения конструкций?

Используя опоры с большим диаметром сечения, строители обеспечивают гарантированную прочность фундамента. Но при строительстве легковесных сооружений экономически нецелесообразно переплачивать за большие габариты свай.

решающую роль играют:

• характеристики грунта на площадке;
• рельеф застраиваемого участка;
• назначение фундамента.

Взять сведения по геологии грунта собственник может из актуальной справочной документации, но получить достоверные значения можно только в результате лабораторного анализа проб почвы.

Рекомендации экспертов по выбору диаметра:

1. Геошурупы с малым сечением (57 мм) применяют для основания под такие легкие конструкции, как ограждения из сетки или деревянных штакетников.
2. Трубы d 76 мм будут устойчивыми по отношению к более тяжелым заборам, например, из профнастила, а также легковесных построек (беседок, террас).
3. Столбы диаметром 89 мм используют при строительстве сельскохозяйственных построек, бань, а также тяжелых ограждений и бруса.
4. Сваи с размером сечения от 108 мм можно выбирать при проектирование малоэтажных жилых домов, коттеджей, дач и т.д.

Устройство пола в бане на винтовых сваях

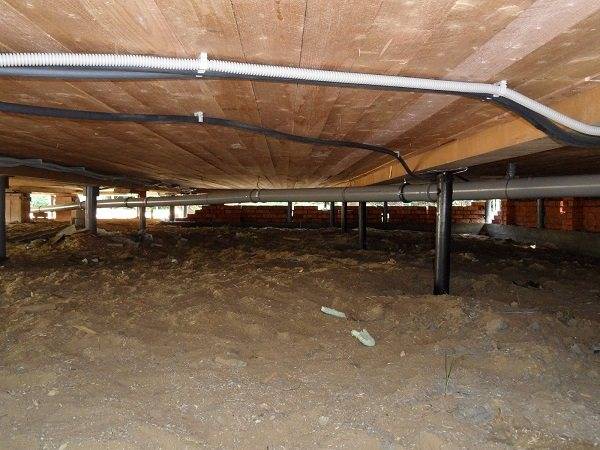

Пол в бане на винтовых сваях должен иметь хорошую теплозащиту, так как под постройкой достаточно много свободного пространства. Если баня будет использоваться зимой в регионе с холодным климатом, то рекомендуется дополнительно защитить подпольное пространство, закрыв его по периметру цоколем. В этой ограждающей конструкции изготавливается несколько продухов, которые дают возможность эффективно вентилировать подполье, и в то же время создают дополнительную теплозащиту.

Полы в бане на сваях — Схемы и Проекты

Наибольшее количество дискуссий вызывает конструкция пола в бане из сруба, так как здесь существует опасность сделать конструкцию, в которой нижний венец будет слишком интенсивно увлажняться. В результате такого постоянного воздействия влаги древесина может начать разрушаться раньше времени и вся конструкция прослужит заметно меньше отведенного ей срока. Поэтому, далее размещена схема оптимального расположения всех необходимых в хороших полах элементов.

В нижний венец установлены лаги пола сечением 100х150 мм.

Под лаги нашиваются черепные доски для того, чтобы стать опорой теплоизоляционному слою.

Далее плиты утеплителя кладутся в два слоя, один — 100 мм, а второй — 50 мм. Настил выполняется вразбежку, так чтобы стыки нижнего слоя не совпадали со стыками верхнего.

Следующим шагом выполняется изготовление обрешетки под плиты чернового пола.

Поверх обрешетки укладывается настил из плотной полиэтиленовой плёнки — это гидроизоляционный слой, который защитит находящиеся ниже деревянные конструкции от попадания на них воды.

На гидроизоляцию устанавливаются прочные цементно-стружечные плиты (ЦСП), толщиной не менее 12 мм. По периметру выполняется бортик из того же материала.

В образовавшееся пространство раскладывается металлическая сетка с прутком не меньше 10 мм. После чего выполняется заливка бетонной стяжки толщиной 10-12 мм.

В этой конструкции не указан важный нюанс — нет сливного отверстия для организации стока воды из помывочной и парилки. План его размещения можно увидеть на схеме ниже.

Тут также указан финишный отделочный слой для напольного покрытия бетонной стяжки в бане — это, как правило, керамогранитная плитка. Кроме того здесь можно видеть, что на схеме полы парилки или моечной изготовлены с уклоном. Для организации такого угла, бетонная стяжка заливается по маякам, сделанным из дерева под определенным углом от стен к сливному отверстию.

Чуть более усложнённая конструкция с проливным деревянным полом и утеплённой бетонной стяжкой.

Хороший вариант для создания теплового барьера по периметру здания — изготовления цоколя

При его создании важно учитывать, что грунт рядом с баней будет двигаться и жестких соединений ограждающая конструкция с баней иметь не должна

Как сделать пол в бане на сваях своими руками: Инструкция

Первым делом убедитесь, что в земле выкопаны все необходимые траншеи для укладки канализационных труб и каналов подачи воды, если таковые запланированы.

После чего половые лаги снизу подбиваются досками чернового пола.

Следующий шаг заключается в обеспечении ветровлагозащиты для утеплителя. Эту роль выполняет специальная паропропускная мембрана, которая позволит теплозащитной прослойке эффективно испарять влагу со своей поверхности на улицу. Качественный теплобарьер создаст минеральная вата толщиной 150 мм.

Далее вся поверхность пола закрывается плотной гидроизоляцией с небольшим нахлестом на стены.

Закончив с гидрозащитой, поверх неё устанавливаются доски чернового пола.

На черновой пол или обрешетку укладываются плиты ЦСП.

Плиты сверху закрываются гидрозащитной плёнкой, поверх которой кладётся обрешетка для заливки бетонной стяжки.

Стяжка пола выполняется по маякам. Их можно сделать из дерева или из металлических профилей, как на фото выше. Поверх бетона укладывается керамическая плитка или обустраивается деревянный пол. Если в планах сделать проливные полы из досок, то в пространстве между деревянным настилом и бетонной стяжкой рекомендуется организовать вентиляционный канал.

Такая труба обеспечит хорошую воздушную циркуляцию и не только защитит деревянные полы от преждевременного гниения, но и позволит дольше и с большим комфортом находится в парной благодаря постоянному притоку свежего воздуха. При необходимости снаружи или внутри на трубе может быть установлен регулирующий клапан, крышка или задвижка.

Выбор свайного фундамента для бани

Баня, как правило, является небольшим зданием. Исходя из этого и следует выбирать вид фундамента.

Забивные свайные фундаменты требуют сложного сваебойного оборудования. После забивки железобетонных свай, необходимо срубать оголовки. Очевидно, что для бани данные фундаменты малоприменимы.

Остаются винтовые и буронабивные сваи. Рассмотрим более подробно каждый из видов.

Буронабивные сваи

Буронабивные сваи можно применять практически ко всем малоэтажным зданиям, в том числе и к баням. Единственно сложный технологический процесс при этом собственно бурение.

Полезное видео

В данном ролике автор рассказывает про фундаменты одноэтажных домов, но все сказанное можно применить к баням:

Несущая способность в буронабивной свае образуется от работы в двух плоскостях. Собственно от опорной поверхности на нижележащий грунт и от сцепления боковой поверхности сваи с грунтом, соприкасающимся со всей поверхностью сваи. Несущая способность распределяется примерно как 50-75 % на опорную поверхность, 50-25 % на боковую поверхность.

Благодаря этой особенности, буронабивные сваи могут и не опираться на прочные несущие слои основания, если они расположены слишком глубоко, а выполнять свои функции в качестве фундамента только за счет несущей способности боковой поверхности. Это так называемые «висячие сваи». Поэтому не рекомендуется при устройстве буронабивных фундаментов выполнять, какие-либо опалубки для самой сваи.

Устройство опалубки из металлических труб, асбоцементных труб, пластиковых труб, бывших в употреблении иных труб и конструкций коробчатого сечения возможно, но при этом стоимость фундамента возрастает примерно в два раза, так как требуется опалубка и дополнительные сваи для сохранения несущей способности. Бетон заливается непосредственно в скважины пробуренные в земле.

Учитывая ,что общая нагрузка от здания бани собственно невелика, никаких расчетов при устройстве буронабивных свай выполнять не требуется. Достаточно лишь воспользоваться несложной методикой:

• скважины необходимо выполнять диаметром 200 — 300 мм.(можно 400 мм.) на глубину 2 — 2,5 метра. В случае если бурение невозможно на такую глубину(бур не идет), значит уже достигнуто плотное основание грунта и можно остановится на достигнутой глубине.
• сваи располагаются по углам здания бани, под несущими наружными и внутренними стенами.
• расстояние между сваями необходимо брать не более 3 метров (для здания 6х4, с одной внутренней несущей стеной — 9 свай).

При невозможности выполнить скважину диаметром 200 — 300 мм возможно бурение скважин диаметром 100 мм, заменяя одну «большую» скважину двумя-тремя «малыми» скважинами, располагая их рядом или треугольником на расстоянии 300 — 400 мм друг от друга.

Важно: в этом случае «малые» скважины должны быть закончены общим оголовком из бетона, который их объединит.

Ростверк

Ростверк — бетонный фундамент объединяющий сваи по верху. Выполняется по осям здания. Сечение ростверка принимается по ширине, в зависимости от того, какой материал применяется для стен(не менее толщины стены), по высоте не менее 300 мм.

Винтовые сваи

Винтовые сваи возможно применять для всех видов небольших построек. Несущая способность зависит от опирания винтовой части на плотный слой грунта.

Достоинства:

• не нарушается поверхностный слой
• быстрое возведение фундаментов
• более дешевая конструкция (теоретически).

Берется свая — металлическая труба с лопастями(винтом) и закручивается в грунт. По верхам труб выполняется несущая металлическая рама (ростверк), на нее опирается само здание. Баня получается «парящая» в воздухе. Шаг свай 2,5 — 3 метра, расположение по углам здания и под несущими стенами. Для бани — рекомендуемый диаметр сваи не менее 108 мм.

Стоит учесть! Технология довольно проста на вид, но на самом деле фундамент в бане на сваях несет в себе массу нюансов.

1. Свая должна быть ввинчена в грунт не менее чем на 1,6 метра до плотного несущего слоя грунта, это обязательно. Какая получится конечная длина неизвестно, если не знать геологию грунтов на участке строительства.
2. Недолговечно. При ввинчивании обязательно возникнут потертости, что приводит к коррозии металла, особенно в обводненных грунтах.
3. Высокая степень контроля. Строгая вертикальность и горизонтальная отметка всех оголовков. Возникают дополнительные работы по отрезке или наварке свай.
4. Дополнительные работы по утеплению канализации и водопровода. Здание бани находится над землей.
5. Добросовестные производители, рекомендуют заполнять сваи бетоном с армированием.
6. При производстве работ в зимнее время необходимо делать предварительные скважины на глубину промороженного грунта.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

Достоинства и недостатки

Свайные основания обладают массой преимуществ перед другими типами фундаментов. Одна из основных особенностей их в том, что они способны выдерживать лишь легкие небольшие постройки. Баня вполне отвечает данным критериям.

Среди очевидных плюсов бани на сваях:

1. Она может быть возведена практически на любом грунте. Характеристики почвы не имеют большого значения. Исключение составляет лишь скалистый грунт.
2. Бюджет на такую конструкцию будет рекордно низким. В сравнении с прочими типами фундаментов свайный выгодно отличается своей бюджетностью.
3. По критерию скорости постройки свайный фундамент также выходит на первое место. Базис можно возвести буквально за один день. А затем можно сразу приступать к строительству коробки. Не нужно ждать набора фундаментом запаса прочности, как в случае с ленточными основаниями.

Справедливости ради нужно сказать и об имеющихся недостатках:

• Технология возведения фундамента не так проста, как кажется на первый взгляд.
• Для вкручивания свай требуется специальная техника. Иногда нет возможности расположить ее в стесненных условиях на уже застроенном участке.
• Пол в бане на сваях требует специальной системы водоотведения. От обычного проливного пола придется отказаться.

Процесс изготовления

Прежде всего необходимо провести разметку площадки, определиться с количеством и расположением точек установки свай- в этих местах установить колышки

Перед монтажом опор важно проверить диагонали, углы. Тщательно контролируется и расстояние между опорами

На начальном этапе винтовые сваи вкручивают в грунт. В местах, где они будут установлены, следует заранее сделать ямки глубиной 10-15 сантиметров.

Опоры ввинчивают в почву с помощью штанги, при этом важно контролировать вертикальность входа элемента в почву. Углубление проводится до тех пор, пока опора не достигнет уровня, на котором почва не замерзает зимой

После того, как элементы будут завинчены в землю, верхние концы опор необходимо выровнять. Для этого используется шлифовальная машина, с ее помощью легко обрезать лишние трубы. После этого внутрь изделий должна быть залита бетонная смесь, это позволит повысить прочностные характеристики труб и значительно снизить скорость коррозии металла.

На заключительной стадии монтажа необходимо взять металлические пластины. Лучше всего использовать изделия, толщина которых составляет 10 мм. Их приваривают к каждой опоре так, чтобы они выходили за пределы стойки с каждой стороны, выступая на несколько сантиметров. Фундамент для каркасной бани на винтовых сваях (своими руками или силами подрядчика) делается точно так же.

Между собой опорные элементы могут быть соединены с помощью специальной конструкции, она получила название ростверка.

Чаще всего его делают из бетона, но может быть использован и металлопрокат, и железобетон. Конструкции делают сборными и монолитными.

Кроме того, фундамент на сваях для бани можно сделать из готового набора опорных элементов, они есть в продаже в строительных магазинах.

Если есть свободные средства, монтаж можно поручить специалистам.

Баня из бруса

Количество возводимых построек такого типа значительно увеличилось в последнее время. Работа может выполнена своими руками, скорость возведения фундамента для бани на винтовых сваях очень высокая.

Важно! Все опоры перед погружением в грунт, если они были сделаны из металла, необходимо обработать антикоррозийным средством. Это значительно увеличит срок их службы

Процесс ввинчивания сваи в почву будет упрощен, благодаря наличию специальных лопастей на остром конце сваи. Изделия нужно ввинтить в почву.

Выполняя расчет фундамента для бани, необходимо учитывать СП 24.13330.2011, кроме того, может быть использована редакция СНиП 2.02.03-85. Если самостоятельно сделать расчеты затруднительно, то стоит обратиться к проектировщику. Элементы фундамента должны быть приобретены с учетом рекомендации специалиста.

Как сделать слив?

При устройстве фундамента для бани важно сделать слив. Поскольку баня будет установлена на винтовых сваях, то обычный слив с гидрозатвором не подойдет — зимой вода в нем будет замерзать

Слив нужно спланировать так, чтобы вода в нём нигде не могла скапливаться. Для этого можно использовать обыкновенную канализационную пластиковую трубу диаметром 40 или 50мм, закрепив её, например, на металлическую ленту для монтажа гипсокартона или на другой крепеж через каждые 50-70см трубы, к нижней обвязке бани или к черновому полу.

Внимание! Минимально допустимый уклон для отвода воды — 1:30, то есть примерно 3-3.5см на 1 метр трубы. Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм

Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение

Чтобы через слив под баню на винтовых сваях не поступал холодный воздух, есть очень простой, проверенный и дешевый способ- положить на сливное отверстие резиновый мяч диаметром 40-60мм. Когда туда будет поступать вода, мячик будет всплывать, и выпускать её. А когда водой не пользуются, не даст холодному воздуху проникнуть в помещение.

Оснвание под печь

Многие начинающие мастера не знают, нужно ли устанавливать под печь специальное основание. Наличие фундамента обуславливается весом отопительной конструкции. Небольшая печь массой до 250 кг не требует дополнительного укрепления пола. В этом случае покрытие можно не усиливать, а всего лишь обработать средством противопожарной защиты. Материал под печь должен быть надежно защищен от перегрева.

Для кирпичной печи нужно сделать специальный фундамент. У таких агрегатов вес может колебаться от сотен килограммов до десятков тонн, что создает повышенную нагрузку на основание сооружения. Если вес отопительного устройства достигает 750 кг, то в этом случае необходимо запроектировать индивидуальное основание. Печь создает неравномерную нагрузку на пол бани, что приведет к частичному проседанию слабого основания. Поэтому фундамент такой бани должен быть прочным, конструкция должна противостоять движению грунта.

Построить правильную основу можно лишь с учетом глубины промерзания грунта. Для грамотной постройки нужно учитывать ряд важных пунктов:

Опорная конструкция под баню возводится одновременно с устройством основного фундамента бани. Глубину заложения дополнительного усиления и фундамента строения выдерживают на одном уровне. Заливка стяжки после монтажа усиления недопустима из-за разницы в степени усадки. Эта разница приведет к разрушению отопительной системы

Для таких целей мастера рекомендуют обратить внимание на свайное основание.
Так как стены бани возводятся не одновременно со строительством фундамента, то между устройством печной конструкции будущей стены необходимо сохранить расстояние в 50 миллиметров. Этот промежуток впоследствии засыпается песком и хорошо утрамбовывается

Подобная система противостоит неравномерной осадке основания.

• Габариты фундамента необходимо соотносить с размерами печи на стадии разработки проектной документации. Границы фундаментной плиты должны выступать за границы отопительной системы не меньше чем на 50 миллиметров. Наиболее оптимальное расстояние – 60-100 миллиметров.
• Дымовая труба должна располагаться как можно ближе к центру фундамента. Такое расположение печи обеспечит равную нагрузку на всю конструкцию. Мощный дымоотвод требует дополнительной защиты и усиления, поэтому рискует создать сверхнормативную нагрузку на фундамент. Вне зависимости от выбора типа фундамента эти особенности необходимо учитывать.
• При устройстве отопительной системы необходимо дополнительно обустроить водозащитный слой. Рубероид выстилают в два слоя и присоединяют к фундаменту. В качестве клея мастера используют битумную мастику. Этот материал обеспечит дополнительную защиту конструкции.
