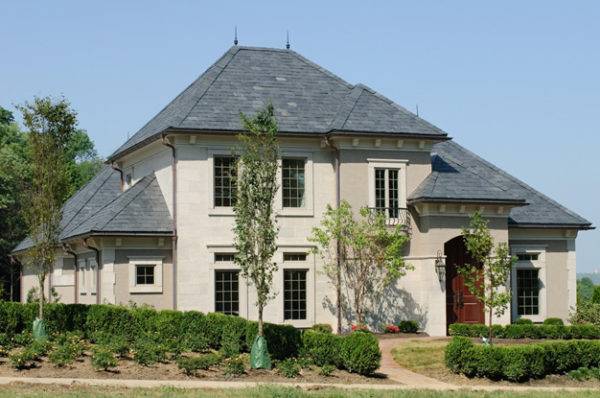

Виды четырехскатных крыш
В каждой стране есть свои строительные традиции и предпочтения стилей. Какие виды вальмовых крыш используются архитекторами?
Таблица. Виды четырехскатных крыш.
Самая простая крыша, имеет два вальмовых ската правильной треугольной формы и два наклонных в форме трапеций. Чем ниже угол наклона скатов, тем больше можно делать свес для защиты фасада и придомовой территории.
Все скаты сходятся в одной точке, конек крыши отсутствует. Используется в качестве покрытия зданий правильной квадратной формы.
Датская вальмовая крыша
Удачная попытка усовершенствовать классические вальмовые крыши. Вальмовые скаты немного опущены, что позволяет устанавливать небольшие окна. Имеет существенный недостаток – за счет установки окон еще более усложняется и так непростой монтаж стропильной системы. Есть более сложные варианты такой крыши – над окном делается еще один небольшой вальмовый скат.
Имеет невысокие фронтоны и над ними небольшие вальмы. Особенность такой конструкции – все стропильные ноги упираются на параллельные несущие стены. За счет этого немного упрощается конструкция и увеличивается чердачное пространство.
В датскую крышу можно встроить полноценные вертикальные окна
Ломаная форма крыши позволяет рациональней использовать пространство мансарды, но обходится дороже
Ломаная четырехскатная крыша — отличительная черта традиционной архитектуры Китая, Японии и Кореи. Только излом они делают не в ту сторону, в которую привыкли мы
Эта крыша вальмовая, но скатов намного больше, чем четыре. Но принцип, по которому собирается стропильная система — такой же, как у простой четырехскатной
Универсальных рекомендаций по выбору типа четырехскатной крыши нет, каждый застройщик должен принимать решение самостоятельно или после консультаций с архитекторами. Но всегда следует помнить, что есть иные, более дешевые и удачные варианты стропильных систем.
Шатровая крыша своими руками фото, видео, особенности процесса
Возведение шатровой крыши лучше начать с малых архитектурных форм (к примеру, крыши гаража или открытой беседки). Прекрасный повод для изучения технологии строительства крыши и дальнейшего совершенствования навыков в работе.

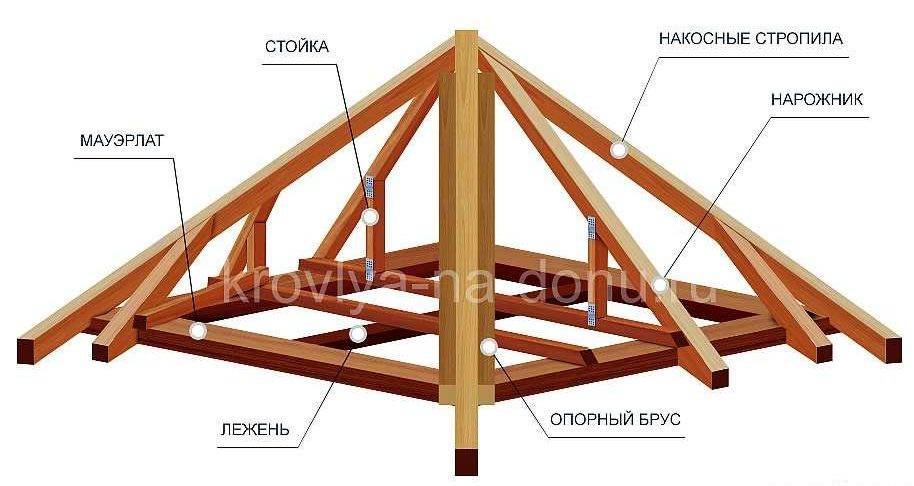

Обустройство каркаса
Каркас такой крыши отличается простой конструкцией и состоит из четырех диагональных стропил и восьми подкосов (на каждое стропило приходится по два подкоса).
Монтаж крыши всегда начинается со строительства каркаса
Важно понимать, что для деревянных домов каркас опирается на верхние венцы, для домов из пенобетона и кирпичных домов – на мауэрлат
Установка опорных брусьев и мауэрлата
Для привязки мауэрлата советуем выполнить монтаж армопояса и закладных элементов. Для создания мауэрлата применяют деревянные брусья, которые закрепляются между собой прямым замком по всему периметру.
Способы крепления мауэрлата:
используя стропильные шпильки;
с применением стальной проволоки;
с помощью анкерных болтов.
Крепление мауэрлата с использованием проволоки выполняют путем закладки проволоки из стали на расстоянии 20-30 мм. Как только кладка высохнет, проволокой обвивают брус, после чего закрепляют ее концы.
Шпильки для крепления стропил имеют Г-образную форму и глубину погружения в бетонную подушку до 450 мм. Мауэрлат размещают и просверливают отверстия для установки шпилек. Далее шпильки устанавливают по месту, после чего закручивают гайкой.
Независимо от того, какой способ крепления мауэрлата Вы выбрали, нужно предусмотреть гидроизоляционный слой. Перед введением шпилек материал гидроизоляции прокалывают. После заливки бетоном нужно рассчитать резьбу шпилек, пока бетон не успел застыть.
Крепление мауэрлата на анкерные болты выполняют прямо в армопояс перед заливкой. Чтобы произвести разметку отверстий под анкерные болты, нужно подготовить доску и разметить на ней места установки. Далее доску прикладывают к грани мауэрлата и согласно разметке высверливают отверстия. Мауэрлат после подготовки надевают на болты, подкладывают шайбу, затем закручивают гайку.
Обустройство стропильной системы
Произведя выравнивание мауэрлата по периметру крыши, можно приступать к монтажу стропильной системы, а именно диагональных стропил, находящихся по диагоналям шатровой крыши. При этом учтите, что основная нагрузка системы приходится как раз на диагональные стропила. Диагональные балки отличаются значительной длиной и существенным весом.
Их установка производится по расчетной безраспорной или распорной схеме, по которой стропильная нога балки может упираться в балку или мауэрлат. Угол наклона стропил может быть до 23°. Вторая пара стропил устанавливается точно таким же способом. После установки диагональных стропил к ним примыкают по 2 коротких подкоса.
Полезные советы при возведении шатровой крыши
Согласно выбранному проекту, все операции при строительстве шатровой крыши – строительство обрешетки, устройство ендовы, обрамление проемов и труб производят при установке стропильной системы. Точное соблюдение технологии строительства обеспечат прекрасный результат.
Какой крепеж выбрать для строительства шатровой крыши
Выбору крепежа для строительства крыши нужно уделить особое внимание
Чтобы соединить все компоненты стропильной системы, нужно задействовать такой металлический крепеж:
перфорированные гвоздевые и зубчатые пластины;
хомуты, скобы, гвозди и шурупы;
перфорированные стальные уголки;
ползунки и салазки для крепления стропил.
Более того, могут понадобиться деревянные изделия:
- пластины и нагели;
- накладки при шиповом соединении;
- треугольные бруски.
Крепеж лучше выбирать высокого качества, потому что шатровая крыша стропильной системы должна иметь высокую прочность.
Возможно Вам будет также интерестно:
- выравнивание мауэрлата
- Г-образная форма
- гвозди
- деревянные брусья
- диагональные балки
- заливка бетона
- крепление мауэрлата
- материал гидроизоляции
- металлический крепеж
- монтаж стропильной системы
- накладки при шиповом соединении
- обустройство стропильной системы
- перфорированные гвоздевые пластины
- пласти накосной стропилы
- пластины и нагели
- проволока из стали
- скобы
- способ крепления мауэрлата
- строительство шатровой крыши
- стропильная нога балки
- треугольные бруски
- угол наклона стропил
- уложить на ребре
- установка опорных брусьев
- установка шпилек
- хомуты
- шатровая крыша
- шпильки для крепления
Информация по назначению калькулятора
Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.
Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.
Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.
Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Четырехскатная крыша чертеж
В начале любых строительных работ лучше всего произвести расчёты, чтобы потом уже при строительстве не переделывать конструкцию. Поэтому, даже если строительство стропильной системы четырёхскатной крыши у вас получится выполнить своими руками, то расчёт самого проекта четырёхскатной крыши лучше всего сразу доверить профессиональному архитектору.
Составляя проект четырехскатной крыши, нельзя ошибиться, так как он включает в себя огромное количество элементов и все они несут свою нужную функцию. Архитектор, который будет выполнять проект, а впоследствии и чертеж четырёхскатной крыши, обязательно даст подробное описание всех узлов и соединений, что существенно ускорит монтаж конструкции. Вам останется только приобрести необходимые материалы и инструменты и можно приступать к монтажу.
При составлении проекта важно помнить про уклон. Обычно он варьируется от 5 до 60 градусов. От угла наклона зависит и выбор кровельного материала
Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу
От угла наклона зависит и выбор кровельного материала. Если угол наклона в доме до 10 градусов, то рекомендуют использовать асбестоцементные листы или рулонное покрытие. При угле наклона от 14 до 60 градусов лучше всего подойдёт кровельный металл, а при наклоне от 30 до 60 градусов смело можете делать черепичную крышу.
Устройство четырёхскатной крыши таково, что чем больше угол наклона, тем больше кровельного материала пойдёт на строительство и, наоборот, чем меньше угол наклона, тем более мощный каркас необходимо сооружать, так как на такую крышу будет более сильная погодная нагрузка.
Делая расчёт, архитектор сразу учитывает, какие стропила будут использованы при строительстве: висячие или наклонные, нужны ли вам будут дополнительные элементы для поддержания прочности, а также всевозможные нагрузки на стропила. При расчёте нагрузок учитывают:
- вес кровельного материала;
- вес материала для утепления, паро- и гидроизоляции;
- погодные условия;
- оборудование или устройства, которые, возможно, будут установлены на крышу.
Параметры нагрузок изменяются в зависимости от различных факторов. В основном учитывают климат местности, в которой планируется возведение. А общую массу всей крыши рассчитывают, учитывая итоговое количество всех материалов, которое будет использовано при строительстве и площадь всего сооружения. Обязательно делают расчёт прочности стропил и степени возможной деформации от различных внешних и погодных изменений.
В качестве стропил профессионалы рекомендуют использовать прямоугольные бруса с сечением из пиломатериалов хвойных пород, обработанных специальным антисептическим составом. Для повышения устойчивости системы четырёхскатной крыши вводят дополнительные стальные элементы.
Поэтому, даже если вы решили начать строительство четырёхскатной крыши своими руками, не поленитесь воспользоваться советами опытных мастеров. Если все расчёты будут выполнены правильно и без ошибок, это позволит возвести привлекательную конструкцию с хорошими эксплуатационными характеристиками.
https://youtube.com/watch?v=bp9HsbknNQY
Что из себя представляет шатровая стропильная система?
По сути, шатровая крыша геометрически представляет собой «классическую» пирамиду, то есть фигуру с многоугольником в основании и гранями, являющиеся равнобедренными треугольниками, сходящимися в единой вершине.
В частном строительстве чаще всего применяется пирамида с основанием в виде четырехугольника, хотя для пристроек (башенки, эркеры и т.п.) или легких садовых построек (беседок) практикуется возведение более сложных конструкций, у которых в основании может лежать и правильный шести- или восьмиугольник (иногда даже и больше).
Шатровая крыша не всегда прямоугольная в плане – она может опираться на шесть, восемь и даже больше углов
В данной публикации акцент будет сделан все же на четырёхскатную шатровую крышу. Здесь тоже возможны вариации. «Классикой» считается пирамидальная конструкция, опирающаяся на основание-квадрат, с вершиной, находящейся на перпендикуляре, проходящем через точку пересечения диагоналей основания. В этом случае все четыре ската будут представлять собой абсолютно конгруэнтные треугольники, расположенные под одинаковым углом наклона.
Пирамида с квадратом в основании.
На рисунке-схеме показана пирамида с квадратом в основании – именно ее и будем рассматривать в дальнейшем. К этому чертежу придётся не раз возвращаться по ходу изложения.
Вполне возможно использовать шатровую схему и на прямоугольном здании, у которого длина превышает ширину. Однако, на практике такое применяется нечасто – ввиду ненужного усложнения и расчетов, и монтажа. При подобном варианте скаты, опирающиеся на более короткую стену, становятся длиннее и имеют меньший угол наклона к горизонту, то есть и внешние нагрузки для них уже приходится рассчитывать индивидуально. Для прямоугольных оснований куда больше подойдет вальмовая крыша – она во многом схожа с шатровой, но лучше адаптирована именно к таким условиям.
Для прямоугольного здания лучше подойдет вальмовая стропильная система, которая сродни шатровой, но все же имеет коньковый горизонтальный прогон
Шатровая форма крыши дает немало значимых преимуществ:
Шатровая крыша – это не только внешняя оригинальность здания, но и масса других важных достоинств
- Дом с такой крышей очень выигрышно выделяется на фоне стандартных двухскатных кровель, обладая своеобразной привлекательностью.
- По своим аэродинамическим качествам, то есть по способности противостоять ветровой нагрузке, особенно при шквалистых или даже ураганных порывах, она среди скатных крыш, пожалуй, не имеет равных. Причем сведена к минимуму подъемная составляющая ветровой нагрузки – усилия, пытающегося сорвать кровлю вверх.
- Уникальная пирамидальная форма способствует равномерному распределению всех внешних и внутренних нагрузок на систему крыши и здания в целом.
- При правильном утеплении скатов кровли, такая крыша – оптимальное решение с точки зрения энергосбережения.
- При оптимальном выборе крутизны скатов кровли не будет особых проблем и со снежными наносами.
Желание совместить шатровую систему и мансарду – выполнимо, но серьезно усложняет всю конструкцию крыши.
Недостатком, помимо определенной сложности конструкции, можно назвать то, что четыре одинаковых ската серьезно «съедают» объем чердачного помещения, что осложняет организацию в нем «обитаемой» площади. Чтобы создать жилую мансарду, приходится резко увеличивать крутизну кровли и прибегать к «врезке» дополнительных окон и надстроек. Понятно, что браться самостоятельно за расчет и возведение столь сложной конструкции – просто бессмысленно, так как здесь требуется высокопрофессиональное архитектурное проектирование и монтаж.
План укладки опор на мауэрлат
В зависимости от материала, использованного для возведения стен здания, укладка мауэрлата может производиться различными способами.
Общие рекомендации таковы:
- В верхней части стен из газосиликатных или пенобетонных блоков нужно залить армированный бетонный пояс, в котором разместить анкеры для последующей фиксации мауэрлата.
- При сооружении кирпичных стен в верхней их части выполняют бортик в 1-2 кирпича таким образом, чтобы в центре стены образовалось углубление для деревянного каркаса. По мере кладки между кирпичами размещают деревянные пробки, к которым мауэрлат будет фиксироваться скобами.
Для мауэрлата понадобится брус сечением 100×150 или 150×150 мм. При планировании использования пространства под крышей следует применять более толстые балки. Элементы каркаса стыкуют косыми врубками с последующим усилением – гвоздями, глухарями или саморезами, а по углам – скобами.
Далее на мауэрлат нужно разместить элементы перекрытия. Их делают из брусков сечением 100×200 мм. Первой укладывается центральная балка. Если длины пиломатериалов недостаточно, ее изготавливают из двух кусков бруса. Причем место соединения должно приходиться на опорный элемент, например, несущую стену.
В данном случае балки уложены с шагом в 60 см. Как правило, коробка имеет неидеальные размеры, поэтому шаг между балками можно слегка подкорректировать, чтобы сгладить несовершенства. Отступ от стен дома до крайних балок, расположенных по обеим сторонам, должен составлять 90 см. Он требуется для монтажа выносов.
К торцевым частям балок перекрытия крепятся выноса. Для удобства сначала их размещают лишь в тех местах, где далее будут установлены стропила. К поверхности мауэрлата выноса крепятся гвоздями, а к балкам – нагелями, гвоздями крупного сечения, саморезами, после чего крепление усиливается уголками.
Монтажные работы по установке
Большая часть конструкции, выполненная из бруса, бревен и досок, собирается на земле, по заранее заготовленному шаблону. В зависимости от длины стропильной ноги, уклона крыши, длины нарожника и процента нагрузок, определяется толщина материала, который будет использоваться.
Если возводится крыша для каменного или кирпичного строения, то первоначальная работа проводиться также на земле.
В качестве опоры выступают обвязка в строениях, выполненных из дерева.
- Первым шагом на стены укладывают лежни и мауэрлат, которые служат основанием. Для каменного строения используются прокладки под основание, которые защищают от влаги.
- На коньковом узле крепятся накостные стропила, которые выходят из противоположенных углов. Хорошо, если будет использоваться врезная балка, которая не позволит ослабиться мауэрлату.
- С помощью затяжек поднимаются оставшиеся накостные стропила, и делается подгон врубок. В шатровой крыше отсутствует прогон, поэтому накостные стропила крепятся в коньковом узле. Для дополнительной крепости делается стойка в центре, она играет роль подпорки.
- Подкосы, диагональные связи и раскосы устанавливаются в скатах, для того, чтобы было сопротивление ветровым воздействиям.
- Последним этапом устанавливаются: подкосы и нарожники со стойками. Шпренгели создают добавочную жесткость стропильным ногам. Диагональные стропила шатровой крыши должны быть установлены строго под углом 90 градусов, стропила должны быть скреплены со стенами.
- Применяются скобы (металлические) для закрепления, если строение деревянное. Производить закрепление необходимо ко второму венцу.
- В качестве крепежного элемента для строений из кирпича, выступает хомут, который изготавливается из проволоки. Хомуты надевают на стропила, а затем их конец прикрепляется к штырю в стене.
Необходимо не забыть установить свесы, которые будут препятствовать попаданию влаги на стены. Свесы устанавливаются в полуметре он наружной стены. Если по итогам изготовления их длина оказалась недостаточной, то их удлиняют на нужное расстояние.
Сравнительная характеристика видов каркаса: шатрового и вальмового
В категорию крыши с четырьмя скатами входят 2 типа каркасных систем, которые схематично выглядят как квадратный (шатровая конструкция) и прямоугольный (вальмовая кровля) конверты. В нашей стране крыша конверт достаточно популярна. Главной особенностью четырехскатных крыш является отсутствие фронтонов. Для сооружения стропильной системы четырехскатной крыши в обоих случаях применяются висячие и наслонные стропила. Методы их сборки являются стандартными для крыш с любым количеством скатов.
Отличительные черты четырехскатных кровель различной конструкции:
- В случае с шатровым каркасом, кровля состоит из четырех равнобедренных треугольников, которые соприкасаются вершинами в одной точке. В данном случае функции конька возложены на центральную опорную балку в наслонных конструкциях, либо на верхнюю точку фермы висячих стропил.
- Крыша вальмового типа предполагает наличие двух треугольных и двух скатов в форме трапеции. В данном случае трапециевидные скаты примыкают к коньковой балке верхними ребрами, а треугольные – вершинами. При этом все четыре ската соприкасаются друг с другом боковыми ребрами.
Изучая план стропильной системы четырехскатной крыши, можно сделать вывод, что выбор конфигурации четырехскатной кровли зависит от формы строения. То есть, квадратные дома перекрывают шатровыми конструкциями, а прямоугольные – вальмовыми кровлями. При этом можно использовать любые кровельные материалы, как жесткие, так и мягкие.
При составлении чертежей стропильной системы четырехскатной крыши следует четко обозначить геометрическую форму, а также указать положение отдельных элементов и проекции скатов с точными размерами.
Для опоры четырехскатной конструкции можно использовать мауэрлат, являющийся верхней обвязкой на бетонных или кирпичных стенах, а также верхний венец бревенчатого сруба. Наслонную технологию применяют в тех случаях, когда есть возможность установить верхнюю и нижнюю опору под каждую стропильную ногу.
472a6d6d87433316ae8a10165e63d447.jpe
Некоторые рекомендации по монтажу наслонных стропил:
- Мауэрлат должен быть закреплен с усилением, чтобы выдержать распирающие усилия в случае жесткой фиксации стропильных ног деревянными накладками или металлическими уголками.
- Если же верхняя часть ноги будет зафиксирована жестко, а нижняя – на шарнирном креплении, производить фиксацию мауэрлата можно обычным способом. В таком случае при усилении нагрузок на каркас стропила смогут слегка сдвинуться.
- Распирающая нагрузка и давление на мауэрлат будут нивелированы при использовании жестких креплений нижней части стропил и шарнирных – на верхних пятках.
При сооружении вальмовых и шатровых каркасов используются такие специфические узлы стропильной системы четырехскатной крыши:
- Диагональные ноги, из которых выполняются хребты скатов. В каркасах шатрового типа такие накосные ноги совмещают углы крыши с ее верхней точкой. Вальмовые каркасы предполагают стыковку консолей коньковой балки с углами посредством диагональных стропил.
- Нарожники (полуноги) – элементы, монтируемые под углом 90 градусов к карнизам. Поскольку они стыкуются с диагональными стропилами и располагаются параллельно друг другу, их длина будет отличаться. Из таких элементов создаются скаты крыши.
Эти же конструктивные элементы применяются для создания ендов, с той лишь разницей, что углы делаются вогнутыми.
Именно установка накосных стропил представляет наибольшую сложность. Более того, на эти элементы будет приходиться повышенная нагрузка, поскольку они служат опорным элементом для крепления в верхней части нарожников, то есть выполняют функции конька. Поэтому перед началом работ необходимо выполнить расчет стропильной системы четырехскатной крыши.
В целом процесс возведения крыши с четырьмя скатами включает такие этапы:
- Укладка мауэрлата на стены из кирпича или бетона. В бревенчатых домах этим элементом служит верхний венец.
- Монтаж центральной опорной балки под шатровый каркас или сборка опорных конструкций для вальмовой крыши.
- Установка наслонных стропильных ног под ту или иную конструкцию.
- Крепление диагональных стропилин, которые совмещают углы крыши с центральной вершиной или торцами конька.
- Разметка и монтаж нарожников.
Если предполагается висячий тип стропильной системы, то первым этапом создания шатровой конструкции станет размещение центральной фермы в форме треугольника. При создании конструкции вальмового типа на стартовом этапе крепят несколько стропильных ферм.
Шатровая кровля своими руками
Установку и монтаж шатровой кровли необходимо делать до укладки потолка.
В начале работ по всему периметру дома укладывается брус для более равномерного распределения массы по всей поверхности. Его еще называют мауэрлат. Его необходимо закрепить на стену дома с помощью специальных шпилек.
Далее нужно сделать следующее:
- разметить ось с торца каркасного дома по верхней обвязке;
- рассчитать половину толщины конькового бруса и отметить место установки первоначального элемента системы стропил;
- один конец замерной рейки приложить к отмеченной линии и отметить место промежуточного стропила;
- для расчета свеса стропил, один конец бруса нужно поставить на свес крыши, а второй – на угол с внешней стороны стены дома;
- рассчитать расположение прочих элементов стропил центрального типа можно с помощью перемещения рейки по боковой стене дома и разметкой положения каждого стропила;
- на остальных углах повторяется то же самое;
- материалы для кровли купить вы сможете в специальных строительных магазинах. На сегодняшний день на рынке представлен широкий выбор кровельных покрытий оптимального качества по доступной цене.
Расчет элементов шатровой крыши
Для данного расчета вам понадобится специальная замерная рейка. Она выполняется из стандартной фанеры шириной 5 см. Существует специальная таблица соотношений длины и расположения стропил.
Благодаря этим данным, которые подробно представлены в таблице, длина ноги стропил является произведением промежуточного либо углового коэффициента ее проекции. Для увеличения точности и достоверности расчетов обязательно пользуйтесь данной таблицей. Рассмотрим пример расчета кровли крыши, вы замеряли при помощи рейки горизонтальную проекцию стропил промежуточного типа.
По таблице вы найдете угол наклона, который подойдет под ваш случай, и умножите данные.
Рассчитать длину свеса стропил вы сможете так же. Нужно умножить горизонтальную проекцию на определенный коэффициент. Также эти данные можно рассчитать и по теореме Пифагора для прямоугольного треугольника по формуле: a2+b2=c2. Где а и b – это горизонтальные и вертикальные проекции.
Угловые элементы
У всех стропил с одной стороны имеется косой срез, необходимый для крепления к коньковому брусу. Конек имеет специальный подрез с двойным скосом для более надежной фиксации деталей и элементов по углам дома.
А расчет стропил углового типа производится следующим образом:
- от угла нужно отмерять полную длину стропил;
- проекцией его будет являться произведение квадратов длин стропильных центральных проекций.
Полученное число нужно умножить на коэффициент, указанный в таблице, и получится длина углового стропила.
Затем рассчитывается площадь треугольных скатов. Вычисляются они также по теореме Пифагора. Чтобы упростить расчеты нужно представить скат в виде двух прямоугольных треугольников. Далее рассчитать по формуле площадь трапеции боковой поверхности крыши дома.
И уже в самом конце рассчитываем кровлю. Показатели всех площадей нужно суммировать, и получится минимальная площадь крыши.
Инструменты и строительные материалы
Для устройства конструкции шатровой кровли своими руками вам понадобятся специальные строительные инструменты и материалы, такие как: бензопила, болгарка, электрический лобзик, пила ручная, гвозди и дюбели, молоток, рубанок, топор, электрическая дрель, брус и доски одной породы дерева, кровельный материал, стальные скобы.
Вы можете построить шатровую конструкцию стандартного типа, либо удлиненной в одну сторону или в виде усеченной пирамиды.
Монтаж каркаса своими руками
Первоначально монтируются вертикали для конькового бруса. После этого начинается установка диагональных стропил одинаковых по длине.
Далее идет установка накосных стропил, а затем и рядовых с определенным шагом в 60 см, которые закрепляются при помощи врубки к коньку и мауэрлату. Вы можете делать врубку как своими руками, так и специальным электроинструментом.
Затем на диагональных направляющих закрепляются нарожники, для связки накосных брусьев и мауэрлата под определенным углом относительно конька крыши.
Важный момент, рядовые брусья ни в коем случае не должны касаться точек соединения мауэрлата.
Усиление крыши напрямую будет зависеть от габаритов дома. Укладывается добавочный шпренгель, т.е. брус между смежными сторонами стропил. И уже на нем устанавливают стойку или шпренгельную ферму. При очень большой площади дома для диагоналей применяют двойные балки. Двускатная кровля и односкатная монтируется похожим образом.
Укладка кровельного покрытия
Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.
Для разного покрытия определяется возможность его укладки в соответствии с уклоном:
- Черепица — от 30 до 60°;
- асбестоцементное покрытие — от 14 до 16°;
- мягкая кровля — от 8 до 18°.
Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.
Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).
Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.
Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.
ВНИМАНИЕ!
Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.
Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.
Укладка кровельного материала
