Сборка стропил для двухскатной крыши своими руками: советы специалиста

Проектирование и монтаж симметричной двухскатной кровли

Для основательных домов со сложной геометрией требуется профессиональный проект, где будут учтены различные факторы: роза ветров, статистика осадков, местоположение здания, используемые материалы и т.д. На коленке такой проект создать крайне сложно.

Снег не удержится под таким углом

Однако если же нужно спроектировать и самостоятельно построить небольшую кровлю для своего загородного домика, без каких либо изысков и сложных дизайнерских решений, то нужно лишь придерживаться некоторых общеизвестных истин и правил:

  1. Чем выше кровля, тем больше ветровая нагрузка. Чем ниже – тем выше снеговая
  2. Выше крыша – больше чердачное пространство, а соответственно и полезное
  3. Стандартный шаг между стропилами 60 см между осями последних
  4. Для стропил используют доску 150х50мм, брус для опор 100х100мм., маурлаты из бруса не менее 150х150мм
  5. Чем дешевле доска, тем больше геометрическая погрешность (около 1 см)
  6. Стропила и опоры допускается наращивать
  7. Чем длиннее используемая доска, тем больше нужно развязок и ригелей
  8. На соединительные узлы действует две основные силы: на сдвиг и на отрыв
  9. Стропило надёжней держится, если в нём сформировать посадочное место
  10. Специальные крепёжные шурупы – вещь отличная, но дорогая. Гвозди и скобы недороги и прошли проверку временем, жало последних нужно загибать
  11. Болтовым крепежом конёк стропил не стягивают – со временем может лопнуть
  12. Дерево не любит лежать на кирпиче или камне, – оно со временем превратится в труху. Гидроизоляция не уберёт мостик холода, нужна теплоизоляция – тогда конденсата не будет
  13. Свежесрубленный сруб даёт усадку, поэтому не следует жёстко фиксировать стропила (делать в них посадочные места) к маурлату, иначе конёк крыши уведёт

Порядок монтажа “классического” навесного варианта

Анкера справятся

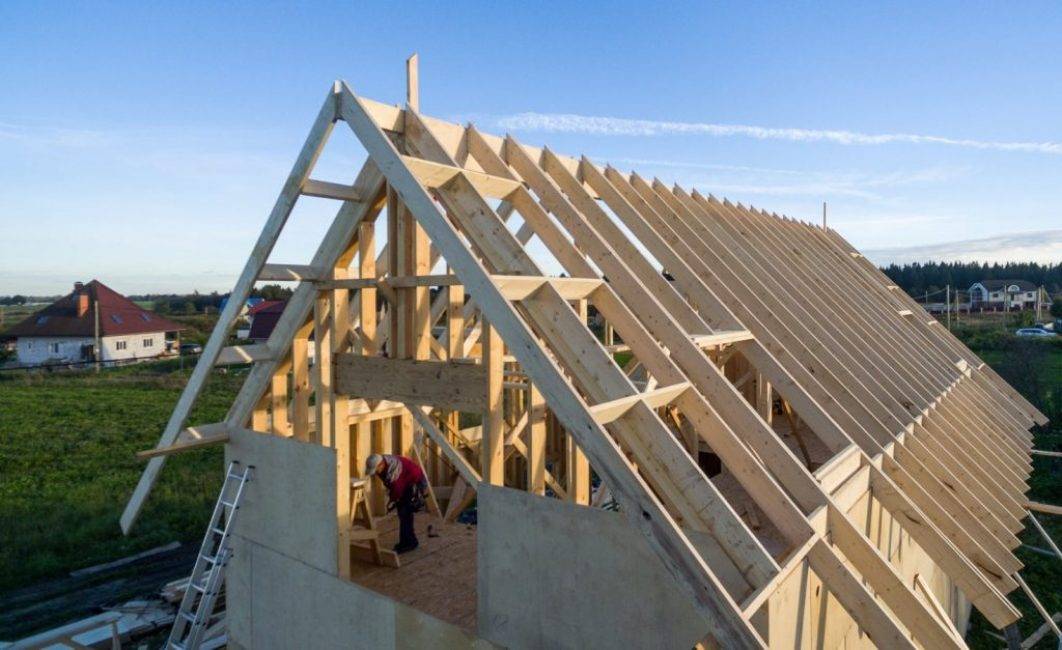

Работа с монтажом не сложная, с ней может справиться два человека. Что нельзя сказать о подготовке и транспортировке материала на место.

1

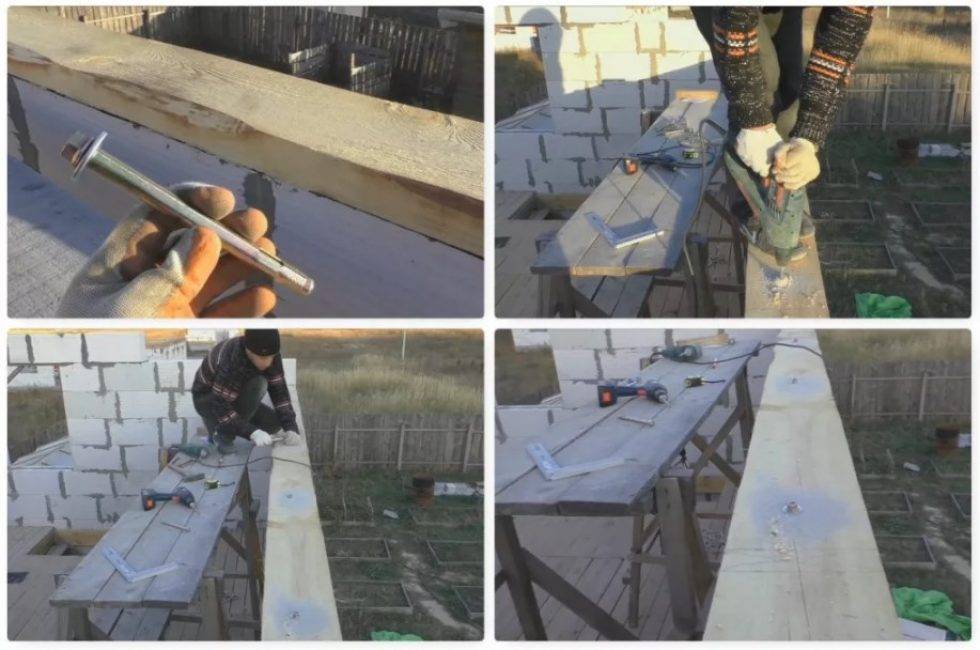

Прежде всего, по периметру несущих стен укладываются маурлаты (по уровню). Между кирпичной стеной и деревянным брусом укладывают теплоизолирующий материал, чтобы убрать мостик холода, тем самым удаляя возможность возникновения на стыке камня и дерева конденсата. Это убережёт древесину от гниения, а кирпич от разрушения.

В качестве крепежа могут выступать:

  • болтовые шпильки, заранее зафиксированные в стену
  • анкерные болты, закрепляемые непосредственно по месту
  • металлические армированные П-пояса или обычная металлическая проволока, стянутая монтажкой

Монтаж стропильной системы

После наступает этап подготовки стропил: подгонка по длине и формирование посадочных мест для маурлата. Поскольку конькового прогона в этой технологии не предусмотрено, а на весу проделывать манипуляции с разметкой проблематично, – всё равно ошибёшься, и плоскость получится волнообразная,  – то формируют временный прогон из 50й доски.

2

С помощью шнура отбивают середину потолочного пространства и по уровню устанавливают временные бабки, к которым пришивают 50ю доску. Следует учитывать все размеры, чтобы коньковая доска была выставлена ровно посередине и на необходимую высоту. По ней будут размечаться и выставляться все пары стропильных ног.

Сначала прогон, а потом остальное

3

Приставляя каждую доску к прогону и маурлату делается разметка для пропила посадочных мест. Для ускорения работ на данном этапе, можно использовать ранее подготовленный трафарет. Для его изготовления можно использовать угольник “Свенсона”.

4

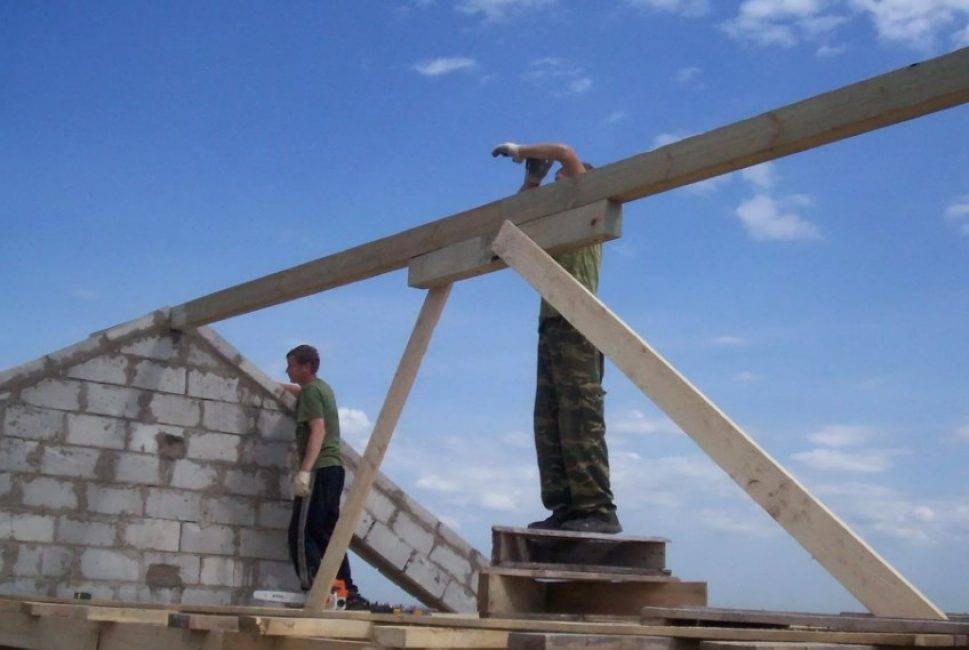

Конёк формируется упором друг в друга парных стропил. Для этого приставив пару по месту, с помощью уровня по оси прогона чертят перпендикуляр на одной доске. После отпила, приставляют её обратно и по ней делают разметку на второй доске. Отпиливают, устанавливают обратно и сколачивают доски.

Разметка доски

5

После монтажа каждой пары устанавливают верхний ригель. Для чего приставляют доску на необходимой высоте, выставляют по горизонтали по уровню, размечают и делают в этом месте пропил для посадочного места, пришивают, лишнее спиливают.

Запил делается только для несущего ригеля. Для остальных затяжек эта операция не обязательна, достаточно использовать гвозди и скобы.

6

Шаг между осями стропильных ног составляет 60 см.

7

Дальнейшие действия по формированию кровельного “скелета” аналогичны”.

Также для облегчения понимания принципа монтажа рекомендуется ознакомиться со следующим информативным роликом:

Строительство каркасного дома. Стропильная система. Строй и Живи

Почему стропильные системы двухскатной крыши так популярны? Обзор преимуществ и ключевых отличий (Фото & Видео)


Веранда пристроенная к дому – расширяем жизненное пространство: проекты, советы как создать своими руками (200 оригинальных фото идей)

Особенности стропильной системы

Устройство

Двускатная (щипцовая) крыша образована двумя наклонными поверхностями (скатами), имеющими прямоугольную форму. Основой крыши является каркас, который и называется стропильной системой.

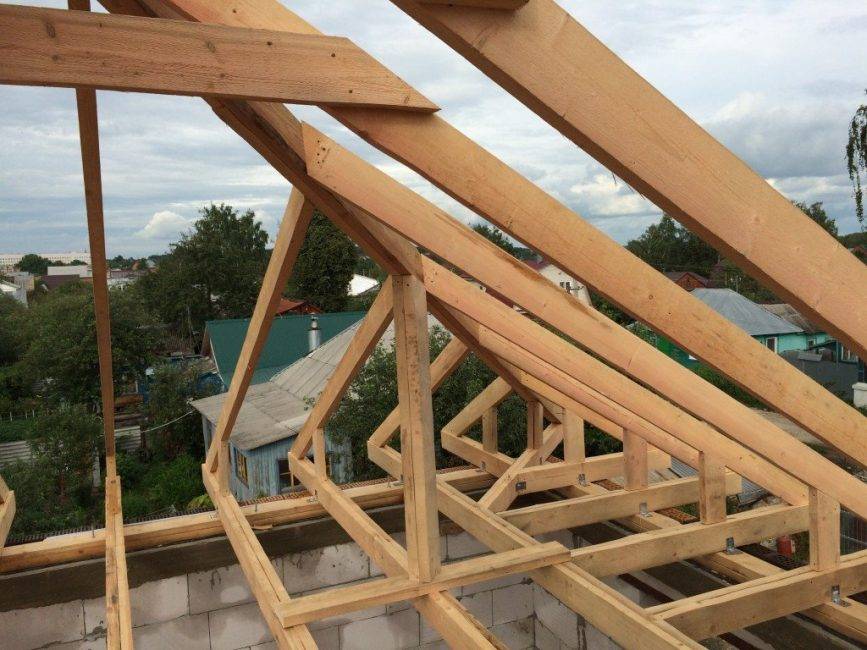

В первую очередь давайте разберемся, из каких деталей состоит стропильная система двускатной кровли, и как она устроена.

Конструкция включает в себя следующие элементы:

Мауэрлат. Служит основой конструкции. Задача мауэрлата заключается в равномерной передаче нагрузки от крыши на стены дома.
Кроме того он выполняет еще одну важную функцию — обеспечивает крепление всей крыши к стенам. Как правило, мауэрлат для двускатной крыши делают из бруса сечением не менее 100х100, который крепится к стенам по периметру строения;

Мауэрлат — основа всей конструкции

Крепление мауэрлата к стенам осуществляется при помощи анкеров или стержней (шпилек);

Стропильная нога или просто стропило. Это, можно сказать, основной элемент, который формирует каркас кровли.Стропильные ноги устанавливаются попарно друг напротив друга и формируют треугольник. Как правило, их делают из бруса сечением 50х150 или 100х150 мм.

Стропильные ноги формируют скаты крыши

Пара стропил называется стропильной фермой. Этот элемент кровли обеспечивает равномерную передачу нагрузок, возникающих от веса крыши, ветра и осадков, на мауэрлат;

Коньковый прогон. Эта деталь служит вершиной двухскатной крыши, правда, в некоторых случаях вершины образуют стропила, а коньковый прогон устанавливается под ними.
В любом случае эта деталь представляет собой балку, которая связывает отдельные стропильные фермы в единую конструкцию.
Надо сказать, что помимо конькового прогона иногда фермы соединяют и обычными прогонами, т.е. балками, которые располагаются на плоскости скатов, как показано на схеме выше.

Коньковый прогон объединяет стропильные фермы в единую конструкцию

  • Стойки. Вертикальные элементы конструкции, которые передают нагрузку от стропил внутренним стенам;
  • Лежень. Представляет собой балку, которая равномерно распределяет нагрузку от стоек на внутренние стены;
  • Затяжка. Деталь, которая соединяет стропила в нижней их части, образуя треугольник;
  • Верхняя затяжка (ригель). Соединяет стропила в верхней части;

Подкосы передают нагрузку от ферм на затяжку

  • Подкос. Элемент фермы, придающий ей жесткость. Подкосы передают нагрузку от стропильных ног на затяжку или лежень;
  • Кобылки. Служат продолжением стропильных ног за пределами стен, образовывая свес крыши;

Кобылки служат продолжением стропил для обеспечения свеса крыши

Обрешетка. Доски, которые монтируются параллельно коньковому прогону, и связывают стропильные фермы. Обрешетка служит основой для монтажа кровельного материала.
Шаг обрешетки зависит от типа кровельного покрытия.

Обрешетка служит основой для монтажа кровельного материала

Некоторые материалы, такие как битумная черепица, требуют сплошной обрешетки. В этом случае доски монтируются вплотную друг к другу либо обшивка осуществляется листовыми материалами, такими как фанера или OSB.

Некоторые строительные материалы требуют монтажа сплошной обрешетки

Надо сказать, что устройство стропильной системы двухскатной крыши может различаться. Об основных возможных вариантах поговорим ниже.

Разновидности двухскатной стропильной системы

Двухскатные крыши бывают двух типов:

С висячими стропилами. Используются в тех случаях, когда расстояние между внешними стенами не превышает 10 м, и между ними нет внутренних стен. Висячие стропила снизу опираются на мауэрлат, а сверху — друг на друга.

Висячие стропила не имеют стоек

Таким образом, ферма с висячими стропилами создает распирающую нагрузку, и передает ее на стены. Для снижения этой нагрузки используются затяжки, которые стягивают стропильные ноги;

Наслонные системы могут иметь различную конструкцию, но в любом случае часть нагрузки их стропил передается на внутренние стены

С наслонными стропилами. Такая конструкция подразумевает использование стоек и лежня (иногда несколько лежней), которые передают нагрузку от стропильных ног на внутренние стены дома.
Подобная конструкция оправдана, если наружные стены располагаются на расстоянии более 10 метров и имеют внутренние стены.

Как избежать дополнительных расчётов?

Создавать проект дома поручите профессионалу. Он подскажет какого диаметра в сечении нужны балки, длину планок и прочих деталей. Ведь специалист знает, что крышу удерживает стропильная система. На неё идёт самая большая нагрузка и нужны верные расчёты, качественные стройматериалы.

Советов у таких домостроев, как вы сам, лучше не спрашивать. Да, они построили свой дом, но насколько он крепкий? Не известно.

Возьмите на встречу с прорабом блокнот с ручкой и сразу запишите его советы. Так, вы точно ничего не забудете, не перепутаете. Построите так, как он, со знанием дела, рекомендует.

Что влияет на стропила

Перед тем как приступать к изготовлению стропил, следует определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как влияют различные факторы на параметры стропилин?

Физический фактор
Краткое описание влияния на параметры стропилин

Величина нагрузки на крышу

Стропила должны выдерживать снеговые и ветровые нагрузки. Во время расчетов нужно брать из таблиц строительных норм и правил фактические максимальные значения снегового покрова, учитывать силу и розу ветров. Данные позволяют узнать общую нагрузку на скат крыши в зависимости от его площади и угла наклона. Далее уже можно определить размеры стропилин, их количество и шаг. При этом обязательно закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, слишком много непредвиденных факторов влияют на эти показатели. Для большинства случаев для изготовления стропильных ног используются доски 50×150 мм или 50×200 мм.

Тип крыши

Двускатные крыши могут быть наслонными и висячими. Для висячих крыш нужно делать стропила из более прочных досок

При этом принимается во внимание метод фиксации элементов к мауэрлату. Если делается врубка, то ширина досок должна увеличиваться на величину врубки

Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузки. Если на доске толщиной 200 мм сделать поперечный пропил длиной 60 мм, то в расчет принимается только оставшаяся ширина 140 мм. Соответственно, если при расчете нагрузок выбраны стропила из досок 200 мм, но во время крепления делаются непредусмотренные пропилы 60 мм, то ширина заготовок для стропилин увеличивается до 260 мм. Это замечание делается для тех, кто любит злоупотреблять различными зарубками и пропилами для упорных площадок концов стропилин. В настоящее время есть много специальных приспособлений, позволяющих прочно зафиксировать стропилину в нужном положении без запиливания.

Назначение здания

Для жилых зданий стропилины должны иметь запас по прочности в размере не менее 1,4 от расчетных значений. Для нежилых сооружений коэффициент понижается до 1,2. Вывод – размеры стропильных досок на домах больше, чем на гаражах и иных пристройках.

Назначение чердачных помещений

Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилин должна соответствовать толщине утеплительного слоя. Одновременно нужно корректировать шаг между стропильными ногами в зависимости от стандартной ширины утеплителя. Если в данной климатической зоне оптимальная толщина утеплителя крыши 200 мм, то такую же ширину рекомендуется выбирать и для стропилин. Различные наращивания узких стропильных ног во время утепления кровли не считаются правильным решением.

Эти знания помогут принимать правильные решения как во время изготовления стропил, так и во время их фиксации непосредственно на месте. Ошибки в строительстве стропильной системы слишком дорого обходятся, не стоит проявлять излишнюю самоуверенность.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Увеличение несущей способности стропильных ног

Стропильную систему дома, гаража, бани и других построек следует регулярно проверять на предмет повреждений и деформаций. Вовремя выполненное усиление стропил позволит избежать разрушения крыши и дорогостоящего ремонта. В случае гаража, поврежденным может оказаться и автомобиль, что связано с серьезным финансовым ущербом. Усиление несущих способностей стропил может потребоваться в стропильной системе любого типа. С этой целью чаще всего практикуется установка разгружающих балок («подмог»), монтаж подкосов либо двухсторонних накладок.

Если стропила подобраны по прочностным характеристикам, они не всегда имеют необходимые показатели на прогиб, соответствующие СНиПу «Нагрузки и воздействия». Таким образом, требуется увеличить площадь поперечного сечения стропила. Усиление тонких деревянных стропил кровли гаража или другой постройки выполняется при помощи дополнительных деревянных балок – подмог. Балка крепится к нижнему поясу стропила в пролете между подстропильной ногой и мауэрлатом. В качестве крепежного элемента может использоваться металлическая зубчатая пластина либо болтовые хомуты.

Особое внимание следует уделить усилению узла опирания неразрезной стропильной ноги на подкос. В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент

Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета

В месте опирания неразрезного стропила крыши дома или гаража на подкос возникает максимальный изгибающий момент. Необходимо избежать прогиба в данном узле, для чего требуется увеличить сечение стропильной ноги накладками, установленными с обеих сторон. Размеры дощатых накладок подбираются исходя из расчетных параметров сечения при максимальном изгибающем моменте. Усиление стропильной ноги дощатыми накладками выполняется с использованием болтовых хомутов либо гвоздей. Если увеличить длину подмоги и вывести ее за край опирания на подкос, то эта балка заодно будет выполнять функцию накладки, усиливая опорный узел, помимо увеличения жесткости пролета.

При реконструкции крыши нередко требуется выполнить более крутой кровельный скат. Чтобы не заменять полностью стропильную систему гаража, бани или жилого дома, монтируют новые стропила, скрепляя их со старыми. Сращивание деревянных элементов выполняется при помощи перекрестной дощато-гвоздевой стенки. Полученная ферма имеет заданный уклон и обеспечивает повышенную жесткость конструкций. Следует учитывать, что такой подход не позволяет увеличить пространство мансарды или чердачного помещения при переделке крыши.

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

  1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
  2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
  3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

  • 3 м – 40 на 150 мм;
  • 4 м – 50 на 150 мм;
  • 5 м – 50 на 175 мм;
  • 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

  • С зарубкой;
  • без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

  1. На скобы (для деревянных построек);
  2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.
