Строительство каркасного дома своими руками - нелегкая, но посильная задача

Советы эксперта

Во время выбора проекта следует учитывать, что любые архитектурные новшества могут усложнить весь процесс изготовления щитов. Кроме этого они приводят к дополнительным незапланированным затратам;
Следует выбирать утеплитель, который имеет высокую теплоизоляцию и длительный срок эксплуатации;
Желательно выбирать такие размеры щитов, вес которых позволяет осуществлять сборку в домашних условиях без использования дополнительных средств механизации;
Перед тем, как заключать договор на изготовление щитовых панелей, все-таки следует подробно ознакомиться с уже выполненными работами данного изготовителя. Лучше всего проехать по адресам, по которым уже построены дома. Также желательно поговорить с владельцами и узнать их мнение об этом изготовителе. После полной информации на основании отзывов, уже можно будет понять стоит ли заказывать услуги именно у этого изготовителя.

Выбор некачественных стройматериалов

Ваш загородный дом – опора и защита от многих внешних факторов. В нем хочется чувствовать себя надежно, безопасно и комфортно. Поэтому экономить на строительных материалах необходимо разумно.

Многие, выбирая дорогой кирпич, стремятся сэкономить на цементе или, приобретая качественный утеплитель, пытаются найти клей для него подешевле. Это в корне неверно.

Здесь опять на помощь может прийти грамотный специалист, который рассчитает смету, где будут прописаны все предстоящие расходы, включая даже такие мелкие детали: как гвозди и саморезы, и укажет последовательность покупки.

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

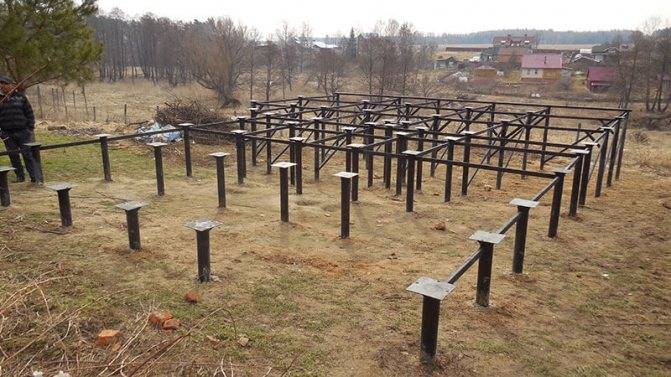

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Что такое каркасный дом

В интернете нарисовано много красивых проектов типовых и не очень типовых домов — и с верандами, и с балконами, и с фигурной крышей, и разной этажности. Какой из них выбрать – глаза разбегаются.

И тогда я, как разумный и экономный землевладелец вспомнил, что основное ограничение на строительство дома — это все-таки бюджет. А самые бюджетные дома – это каркасные дома.

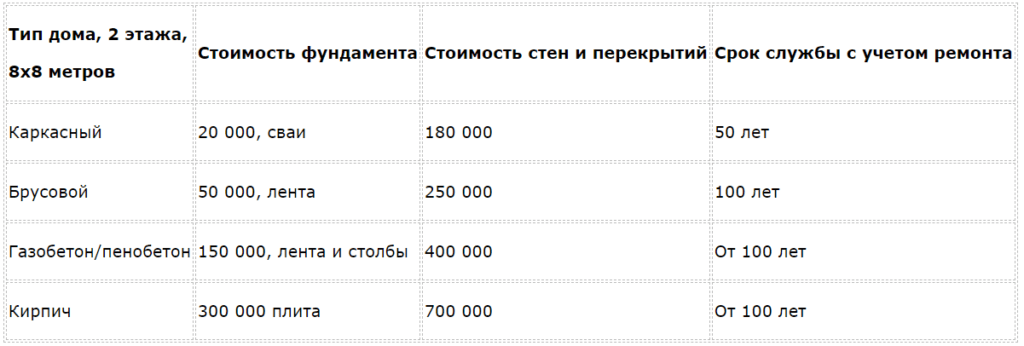

Пришлось рисовать табличку сравнения цен разных домов, чтобы принять правильное решение, основываясь на минимальном бюджете.

Исходя из этих расчетов, я и выбрал каркасный дом. В крайнем случае потом не спеша можно строить и более надежный и долговечный дом из газобетона, например.

Каркасный дом строится, как правило, из деревянных брусков различного сечения в зависимости от места их использования.

В несущих частях каркаса используются брусья 15х15 см, для устройства стенового каркаса вполне достаточно бруса 50х50 мм, а для внутренних перегородок внутри стен можно использовать и дюймовую доску.

Есть два варианта сборки каркасного дома:

из готовых блоков, изготавливаемых на заводе или самостоятельно;
напрямую из каркаса, устанавливаемого на фундаменте.

Пример конструкции каркаса

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Подготовка участка

Пошаговое строительство любого каркасного доманачинается с подготовительных работ. Изначально нужно определиться с местом для строительства, убрать с этой территории все, что может помешать возведению нового дома (деревья, кусты, траву и т. д.). Если пропустить этот этап, разметка участка может быть с погрешностями, что приведет к неровным стенам и проблемами с эксплуатацией дома.

Важно! В зависимости от рельефа местности, нужно определиться с типом фундамента. При необходимости территорию выравнивают, ведь плитный и ленточный фундамент требует ровного слоя почвы. Свайный или столбчатый фундамент подходит для бугристой местности

Свайный или столбчатый фундамент подходит для бугристой местности.

После этого приступаем к разметке участка. Этот этап позволяет прослеживать ровность стен на первом этапе земляных работ (рытья траншей для фундамента). К нанесению разметки на землю стоит отнестись со всей ответственностью, чтобы избежать ошибок в дальнейшем. Если разметка будет неровной, то и стены будущего дома будут идти неправильно, а исправить это на последующих этапах строительства очень сложно.

Разметка проводится следующим образом: по углам будущего строения ставятся колышки, а между ними растягивается нитка

Важно следить, чтобы угол был ровным. Но если используется столбчатый (свайный) фундамент, разметка проводится иначе. Тогда на земле отмечается месторасположение каждой отдельной сваи

Тогда на земле отмечается месторасположение каждой отдельной сваи.

Возведение и утепление стен

Стены имеют ключевое отличие между финской и канадской технологией каркасного домостроения. Поэтому будем рассматривать их отдельно.

Финская технология

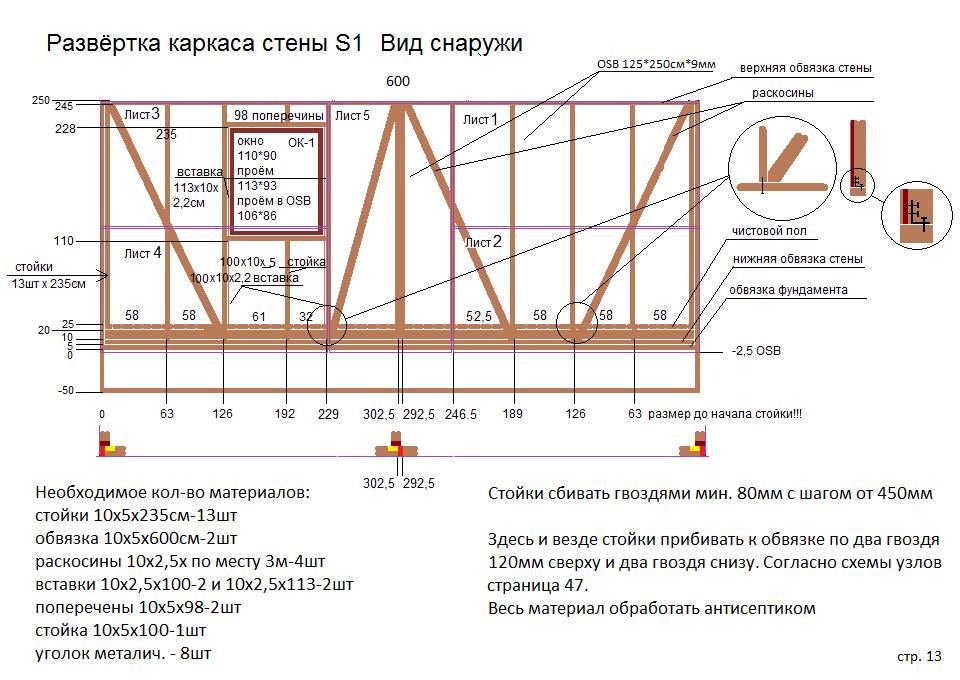

Для возведения каркаса очень важно иметь строгий чертеж каждой из стен будущего дома. Без этого невозможно строго разместить все элементы каркаса и отделки (оконные и дверные проемы, элементы коммуникаций)

Каждая стойка и горизонтальный хидер (усиление проемов) должны располагаться на своем месте. Все элементы каркаса несущих и промежуточных стен закрепляются к полу и между собой при помощи крепежных уголков и саморезов. Монтаж начинают с несущих стоек, между ними устанавливают промежуточные в строгой плоскости, контролируя их вертикальность.

После монтажа каркаса производят внутреннюю или наружную обшивку. Вариантов для этого очень много, и каждый имеет строгую инструкцию по монтажу. Мы не будем рассматривать каждую из них

Важно лишь соблюдать правильный «пирог» каркасной стены: наружная обшивка – паропроницаемая мембрана – каркас с утеплением – пароизоляционная пленка – внутренняя обшивка. Иногда между наружной обшивкой и мембраной закладывается контробрешетка толщиной не менее 20 мм для лучшей вентиляции

Канадская технология

В случае возведения канадского дома на основе каркаса никакие пленки не закладываются. Между балками монтируются плиты экструзии, все зазоры и стыки тщательно герметизируются монтажной пеной.

Отдельно стоит рассмотреть монтаж СИП-панелей. В этом случае на готовое напольное покрытие нашивается черепной брусок в строгом соответствии с чертежом расположения панелей. Брусок имеет сечение, строго соответствующее пазу на нижней стороне панели. На поверхность бруска наносят монтажную пену и устанавливают панели. С одного из углов дома начинают установку панелей, временно закрепляя их подпорками. Боковая поверхность панели также предварительно запенивается для плотного прилегания каждого элемента. Окончательный крепеж производится при монтаже верхней обвязки и потолочных балок.

В случае монтажа каркасно-щитового дома на основе финской технологии на объект привозят готовые стены, которые монтируются при помощи подъемной техники. Стены закрепляются между собой верхней обвязкой и потолочными балками.

Потолочные балки и утепление потолка

Шаг и сечение потолочных балок подбираются по принципу половых лаг. Установку потолочных лаг производят также по принципу пола. Потолок первого этажа служит основанием для утепления

Важно также соблюдать правильный «пирог» утепления

Для дома с холодным чердаком: обшивка потолка первого этажа – пароизоляция – потолочные балки с утеплителем – паропроницаемая мембрана – напольное покрытие чердака.

Для межэтажного перекрытия: обшивка потолка первого этажа – пароизоляция – потолочные балки с утеплителем – пароизоляция – напольное покрытие второго этажа.

Монтаж стропил и кровельного материала

Кровля – один из самых сложных элементов каркасного дома. Но при наличии подробного и четкого чертежа с указанием размеров и расположения затяжек, подпорок и стропильных ног можно вполне осуществить монтаж собственными руками. По стропилам выполняют нашивку обрешетки из обрезной доски или листовых материалов в зависимости от выбранного кровельного материала. Монтаж финишной кровли также необходимо производить в соответствии с инструкцией. Не будем рассматривать эту технологию для каждого кровельного материала.

Отделочные работы

После окончания работ над кровлей можно приступать к отделке. Каркасные дома обладают высоким уровнем подготовки под финишную отделку, ведь зачастую стены внутри и снаружи уже отделаны финишным материалом, а большинство элементов коммуникаций уже заложено в стены.

Один из минусов каркасных домов – эффект термоса

Они не обладают газообменом и парообменом с окружающей средой, поэтому очень важно смонтировать вентиляцию: под полом, в стенах и под кровельным материалом. Правила обустройства вентиляции для каждого из типов каркасников вы сможете найти в интернете с подробными чертежами расположения каждого элемента

Подготовительные строительные работы

Перед началом строительства каркасного дома своими руками рекомендуется ознакомиться с видео, которое предоставляет информацию о пошаговой инструкции проведения работ. Для более полного понимания того, как возводятся каркасные дома своими руками, полезно будет посмотреть фото отдельных этапов строительства, которые предоставляют специализированные строительные сайты. Строительство каркасно-щитового дома начинается подбора его проекта. На сегодняшний день наиболее популярен каркасный дом 6 на 6 возводимый своими руками. Дело в том, что он наиболее удобен в эксплуатации, комфортен и имеет относительно небольшую стоимость.

При этом если вам нужен каркасный дом, построенный своими руками, технология его строительства может быть вами изучена самостоятельно с помощью специализированных веб-сайтов. На специализированном интернет-ресурсе можно ознакомиться с видеоуроком о том, как построить каркасный дом своими руками. Дополнительно такие ресурсы предоставляют подробную пошаговую инструкцию проведения процесса строительства.

В такой видеоинструкции подробно показан, процесс строительства от возведения фундамента до обустройства кровли дома. Перед началом строительства следует выбрать тип фундамента. Выбор типа основания зависит от типа грунтов на участке строительства. Наиболее оптимальным вариантом является использование ленточного фундамента. Такой фундамент следует возвести заранее перед началом строительства дома для того чтобы он успел устояться.

Винтовой свайный фундамент используется при строительстве дома на болотистой почве или на участке со слабыми грунтами. При использовании такого типа основания для каркасного дома можно значительно сэкономить финансовые средства и значительно сократить сроки возведения дома. При этом как ленточный, так и свайный фундамент рекомендуется в процессе возведения армировать. Это позволит значительно его укрепить и придать зданию дополнительную устойчивость.

Ещё одним этапом проведения подготовительных работ является устройство гидроизоляции фундамента. Дело в том, что она позволяет отвести от него излишнюю влагу и тем самым продлить срок службы всего дома. В зависимости от рельефа участка и уровня залегания грунтовых вод может потребоваться для защиты дома обустройство дренажной системы по всей площади участка.

Если вы начали строительство каркасного дома своими руками, посмотрите соответствующее видео поэтапно. Такой подход позволит вам выполнить большинство подготовительных и основных работ самостоятельно, не привлекая к ним сторонних специалистов. Например, те же земляные работы под фундамент и его возведение можно выполнить самостоятельно.

Менталитет к привыканию

Статистические данные показывают, что на сегодняшний день, в мире, ориентировочно 80% строений, относятся к малоэтажной застройке. К сожалению,в России такое новое строительство не нашло широкого признания. Застройщики, а также жители нашей страны, не показали большого энтузиазма по отношению к такой новинке.

Типовая застройка в России

Дело в том, что в нашей стране все привыкли к строительству, старым, давно проверенным технологиям. Не малую роль играет менталитет. Наши граждане с опаской смотрят на все новое. Россиян трудно переубедить, что американский и российский климат могут серьезно роль повлиять на эксплуатацию каркасного дома. Существует несколько причин такого отношения:

Отсутствует опыт. Граждане с опаской смотрят на большое количество готовых проектов, выполненных в таком ракурсе.
Негативное восприятие связано с небольшим эксплуатационным периодом. Для россиян срок эксплуатации должен достигать 80-100 лет.
Стандартная застройка. Толщина стены кирпичного здания сильно отличается от каркасного здания. Поэтому реализация проекта будет экономически невыгодной. Однако наш застройщик привык к другому подходу. Он считает –мой дом, это моя крепость. Поэтому его категорически не устраивает изменение профильных размеров, стандартной, классической формы.

Преимущества каркасного строительства по финской технологии:

Оперативность выполнения работ. Обычно все занимает 60-90 дней. Производство составляющих дома длится около месяца. Установка готовых элементов происходит примерно за 2 недели.
Сборка панелей из различных составляющих в условиях завода происходит максимально точно, поэтому подгонка при сборке не требуется.
Монтажные работы проводятся быстро и легко. Стены отличаются минимальным весом, поэтому фундамент испытывает несущественную нагрузку.
В ходе изготовления деталей дома осуществляется пропитка деревянных элементов специальными составами, предотвращающими быстрое воспламенение.

В качестве утепляющего материала обычно применяется каменная либо минеральная вата. В последнее время популярностью пользуется целлюлозная вата (обычно её монтируют на чердаках и для утепления перекрытий).

Финская технология требует использования только сухой доски. Брус может применяться лишь в редких случаях, когда это связано с особенностями выбранного проекта.

Финский каркас — это улучшенный вариант канадского. Более неблагоприятные климатические условия требуют серьезного энергосбережения. Поэтому технология исключает использование строенных и сдвоенных досок. В связи с этим укосины и углы в каркасах не различаются, но при этом применяется одинарная верхняя обвязка. В стойки всех стен врезается ригель, а на проемах устанавливаются одинарные стойки. Применение ригеля исключает необходимость усиления проемов, заменяя при этом сдвоенную обвязку в верхней части каркаса.

Шаг 1: Фундамент под каркасный дом

Выбор фундамента — это отдельная сложная и объемная тема. Учитывается геологическая картина на участке, высота расположения подземных вод, вес здания и сезонность проживания в нем, регион, в котором происходит строительство, снеговые и ветровые нагрузки. Но в общем и целом, под каркасники делают чаще всего свайный, свайно-ростверковый или ленточный фундаменты.

Какой дом Вам нравится больше? Дом из бруса 14.91%

Кирпичный дом 8.81%

Бревенчатый дом 5.96%

Дом из газобетонных блоков 17.94%

Каркасный дом 35.87%

Дом из пеноблоков 16.51% Проголосовало: 2247

В нашей стране пальма первенства при каркасном домостроении своими руками принадлежит свайно-ростверковому фундаменту. Он быстро строится, требует небольших материальных вложений, правильно рассчитанный и построенный, он надежен. Сочетая в себе преимущества и свайного и ленточного, он равномерно передает нагрузку всем опорам. Более надежными при строительстве свайного или свайно-ростверкового фундамента являются сваи ТИСЭ. За счет расширенной пятки они имеют большую несущую способность и лучше сопротивляются силам пучения.

Бурить скважины под сваи можно ручным буром или моторизованным. В качестве опабулки используют свернутый в трубы нужного диаметра рубероид (должно быть навернуто не менее трех слоев), закрепленный при помощи скотча. Другие варианты — асбестоцементные или ПВХ трубы подходящего диаметра. Внутрь свай устанавливают три-четыре прута арматуры, связанных между собой в виде треугольника или квадрата. Пруты арматуры нарезаются так, чтобы над поверхностью сваи торчало не менее 0,7-0,8 метра. Заливается все бетоном марки не ниже М25 (о марках бетона читайте тут).

К ленте фундамента впоследствии будет крепиться обвязочный брус. Для его монтажа в ленте закрепляются шпильки. Устанавливаются они с шагом 1-2 метра. От каждого угла в обе стороны отступают по 30 см. Тут шпильки обязательны, остальные в зависимости от габаритов дома, но не реже чем через 2 метра. Учтите, что именно шпильки связывают каркас дома с фундаментом. Потому лучше поставить чаще. И еще: какой бы короткой не была стена, шпилек должно быть не меньше двух.

Когда все готово, заливается бетон.

После заливки бетона, чтобы он не сох, а набирал крепости, его лучше укрыть полиэтиленом (смотрите на фото). Если температура после заливки фундамента держится в пределах +20°C, примерно через 3-5 дней можно продолжать строительство. За это время при таких условиях бетон наберет более 50% своей прочности. С ним можно работать свободно. При понижении температуры срок значительно возрастает. Так при +17°C ждать нужно уже около 10 дней.

Монтаж фундамента

Имея подробный проект и смету на материалы, вы можете рассчитать примерный вес вашего строения

Это важно для правильного расчета фундамента. Фундамент – один из самых важных этапов работ, от его надежности будет зависеть срок службы вашего дома

Поэтому важно знать несущую способность грунтов. В зависимости от нее и общего веса дома рассчитывают необходимую площадь опоры здания. После этого остается выбрать тип фундамента: столбчатый, свайный, ленточный, основание на винтовых сваях, монолитная плита. Рассмотрим порядок работ на каждом из вариантов.

Столбчатый фундамент

Столбчатый фундамент используется для одноэтажных домов на твердых грунтах. Основанием для ростверка служат бетонные столбы или асбестоцементные трубы.

Порядок работ. Участок расчищают, производят разметку при помощи шпагата и колышков в местах установки столбов. В зависимости от длины столба производят копку ям, на дно которых засыпается и трамбуется песчаная подушка толщиной не менее 15 см. Далее устанавливаются столбы с корректировкой песчаной подушки для установки столбов в один уровень. Теперь можно засыпать и уплотнять грунт вокруг столба. Ростверком для столбчатого фундамента обычно служит нижняя обвязка дома из бруса. Перед укладкой бруса на каждый столб укладывается слой гидроизоляции: рубероид или пергамин.

Свайные фундаменты

Свайные фундаменты условно делятся на буронабивные и железобетонные. В случае работ с железобетонными сваями заводского производства процедура монтажа не отличается от возведения столбчатого фундамента.

Порядок работ с буронабивными сваями. Подготовительные работы также заключаются в расчистке и разметке свайного поля. В местах заливки свай производят копку ям или бурение лунок диаметром не менее 250 мм. В лунки также засыпается и грунтуется песок. После этого производят монтаж опалубки из обрезной доски, фанеры или рубероида. Заливается бетон, в который погружается заранее связанная арматура. Концы прутьев арматуры обычно выступают над плоскостью свай для последующего закрепления деревянного ростверка. В случае монтажа железобетонного ростверка к этим кускам арматуры привязывается арматура горизонтального ростверка. Под ростверк также монтирует опалубка. В уже связанную арматуру заливается бетон. Между деревянным ростверком и плоскостью сваи или между бетонным ростверком и мауэрлатом также прокладывается слой гидроизоляции.

Фундамент на винтовых сваях

Фундамент на винтовых сваях – молодая технология возведения фундаментов, ранее она применялась только для военных временных построек, строительства пристаней и других надводных объектов. Суть технологии заключается в завинчивании специальных полых труб с лопастями на окончании, что позволяет производить обустройство фундамента на любых почвах. Существуют винтовые сваи разного диаметра и длины, что дает возможность их применения практически для любых зданий, особенно каркасных домов.

Порядок работ с винтовыми сваями. Производим все ту же подготовку участка и его разметку. Для упрощения начала завинчивания в местах установки свай прикапывают ямки, удаляя дерн. Далее при помощи специального оголовка для крепления рычагов производят установку этих рычагов и завинчивают сваю с постоянным контролем ее вертикальности. На основание сваи наваривают металлическую площадку для простоты закрепления ростверка. Ростверком могут служить нижняя обвязка дома из бруса или металл.

Ленточный фундамент

Ленточный фундамент подразумевает заливку железобетонной ленты по всему периметру дома и под всеми несущими конструкциями. Для каркасных домов обычно применяют мелкозаглубленный фундамент с высотой цоколя 200 мм.

Порядок работ. После разметки фундамента производят копку траншеи шириной не менее 250 мм. На дно траншеи отсыпают и трамбуют песок. Далее монтируется опалубка и устанавливается заранее связанная арматура, которая отвечает за прочность ленты на изгиб и излом. Затем заливают бетон. После окончательного созревания бетона настилается слой гидроизоляции и укладывается мауэрлат.

Плитный фундамент

Под всю площадь дома заливается монолитная армированная плита. Применяется только на сверхсложных плывучих грунтах.

Порядок работ. Выкапывается котлован по разметке, засыпается песчаная подушка. Укладывается арматура или металлическая сетка, заливается бетон с закладкой отверстий под коммуникации.

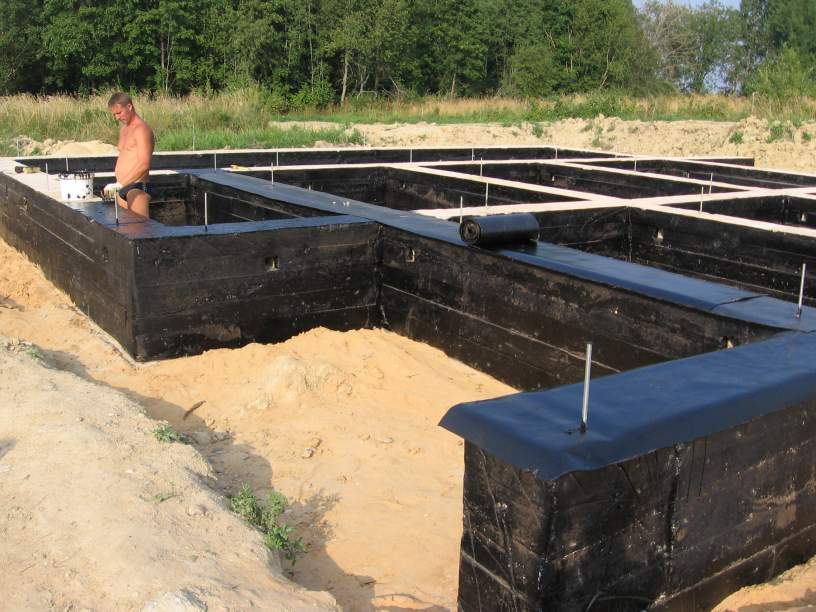

Как вы уже заметили, после монтажа фундамента укладывается слой гидроизоляции и нижняя обвязка дома, которую необходимо обработать антисептиками глубокого проникновения.

Нижняя обвязка и пол

Обвязкой или лежнем называется брус из березы сечением 100х150 мм. Также применяют обрезную доску шириной 15 см. и толщиной 5 см. Древесина должна быть хорошо просушенной. У правильного каркасного дома нагрузка передается обвязке, затем фундаменту, и равномерно распределившись грунту.

Инструкция по устройству лежня включает следующие этапы:

После обрезки по размерам все детали обрабатывают биозащитными составами и антипиренами, а затем выкладывают на свои места.
Чтобы отметить места для болтового крепления (анкера монтируют в фундаментные опоры), ставят вмятины, ударяя над ними по доске молотком.
Просверливают отверстия под болты. Для этого нужна мощная дрель со сверлом соответствующей длины и диаметра.
Сначала прокладывают периметр утеплителем, поверх которого уже кладут комплектующие детали обвязки.
Закручивают на болты гайки, предварительно установив широкие шайбы. Это можно сделать ударным шуруповертом или обычным гаечным ключом.

Каждый брус устанавливают по уровню. При наличии пользуют нивелиром. А угловую связку делают по технологии «вполдерева» или «коренным шипом».

Ставим обвязку и лаги

Конструкция каркасного дома, а именно полов, может отличаться. Их укладывают на грунт, лаги или плиту. Здесь решающим фактором для выбора технологии является тип фундамента. Лаги делают из брусов высотой 110, а толщиной 60 миллиметров. Максимальное сечение – 220 на 180. Их монтируют параллельно друг другу с шагом порядка 0,6 метра по осям. Когда пролет больше 2,5 метров, между лагами монтируют распорки. Цель – добиться, чтобы каркас не давал полам прогибаться. Распорки крепят при помощи гвоздей или саморезов.

Утепление и настил пола

Через неутепленный пол теряется до 20% тепла. Поэтому утеплитель – обязательный элемент конструкции дома по канадской технологии. Эти материалы классифицируют по типам:

Насыпные. Это может быть керамзит, вермикулит или граншлак.
Рулонные. Любые типы минваты, продаваемые в рулонах (бобинах).
Плитные. Минвата в плитах, пенополиэтилен, ДСП, ОСП и т.д.
Жидкие. Специальные составы – полиуретаны или эковата.

А вот пенополистирол для утепления полов лучше не использовать. Все дело в том, что при нагревании он, пусть и не критично, но токсичен, так как выделяет вредные для человека вещества.

Сначала подготовленную и обработанную антисептиками поверхность покрывают двойным слоем пароотводящей пленки. Полосы укладывают внахлест. Поверх кладут утеплитель, заполняя всю полость перекрытия. Для этого подбирают соответствующую толщину плиты минеральной или базальтовой ваты. Слой должен получиться по толщине около 20 см. Когда строят каркасный дом своими руками с применением керамзита, делают так, чтобы толщина засыпанного слоя приближалась к 30 см.

Сверху должен быть зазор до 5 сантиметров. А весь пирог накрывают пароотводящей пленкой, которую крепят к направляющим. Только после этого можно настилать полы из фанеры, ДСП, ламинированных материалов и т.д. Декоративное напольное покрытие может быть любым: ламинат, линолеум, паркет, плитка любого вида

Такое устройство каркасного дома наиболее предпочтительно, и не важно, будет ли зашиваться цоколь или нет. Главная задача – обеспечить минимальную теплопотерю, чтобы затраты на энергоносители были соответствующие

Этап 2: возведение каркаса и междуэтажного перекрытия

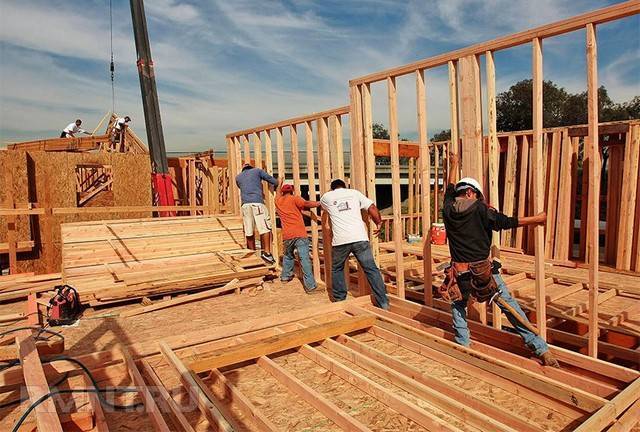

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм. Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

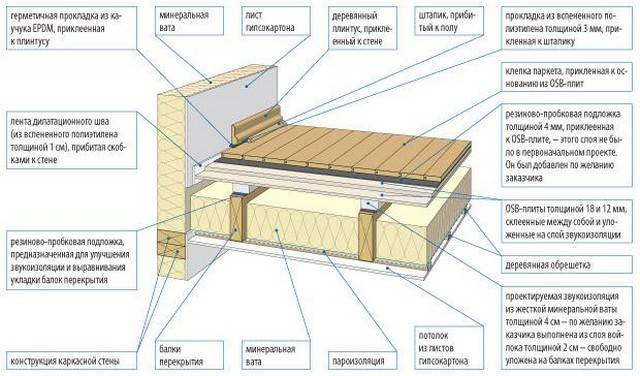

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.
