Строительство цокольного этажа своими руками + видео

Плюсы цокольного этажа

Одним из самых важных и видимых преимуществ строительства является получение дополнительной площади, для размещения необходимых комнат и помещений, которые на верхних этажах заняли бы такое драгоценное пространство. Тут можно обустроить винный погреб, бильярдную, сауну, площадку для боулинга, спортзал, прачечную, котельную и все то, что может повысить комфорт жильцов от проживания в собственном доме.

Вторым плюсом является то, что размещение цоколя в коттедже — незаменимое решение, в случае ограничения этажности или площади участка под застройку. К тому же, такое решение сделает дизайн дома оригинальным и необычным. Дополнительный ярус позволит реализовать некоторые дизайнерские «фишки», например, если отделать его часть натуральным или исскуственным камнем.

Еще один интересный факт: благодаря цоколю, если в нем поддерживать температуру от 16°С – воздух будет идти на верхние этажи, где будет значительно теплее.

Ну и, конечно, цокольная конструкция будет незаменима, если дом планируется расположить на склоне. В этом случае уровень можно считать полуцокольным, так как значительная его часть будет располагаться над землей.

Какой фундамент необходим под цоколь?

Тип фундамента под цоколь в большинстве случаев зависит от местности строения здания. В некоторых местностях цокольный этаж строить не рекомендовано

Главная задача фундамента, это выдержка нагрузки от будущего строения.

Фундамент должен предовращать возникновение следующих проблем:

Возникновение трещин на стенах – очень часто к возникновению трещин приводит неправильное заложение подушки фундамента.Еще одной частой причиной является неправильный выбор арматуры для несущих стен.Для фундамента желательно использовать арматуру одинаковую по дипметру.
Заполнение цокольного этажа талыми водами –при строительстве герметичного фундамента необходимо использовать монолитнызобетнные плиты. Известно что бетон имеет свойство затвердевать под воздействием воды.
Перекос дверей и окон – возникает такая проблемма из – за бокового пучения грунта.В следствии чего появляются сдвиженияблоков и есть возможность повреждения фундамента.

Тип фундамента под цоколь

При возведении фундамента под цокольный этаж большое значение следует уделять местности на какой будет строится здание.

Типы фундаментов для цокольных этажей:

Монолитный фундамент – считается наиболее эффективным и способным выдержать большие нагрузки.Для укладки такого типа фундамента, закладывается подушка из песчано- гравийного материала которую заливают слоем бетона, и укрепляют армирующей сеткой которая представляет высокий уровень крепости.такой вид фундамента применяют в местности где слабый и болотистый грунт

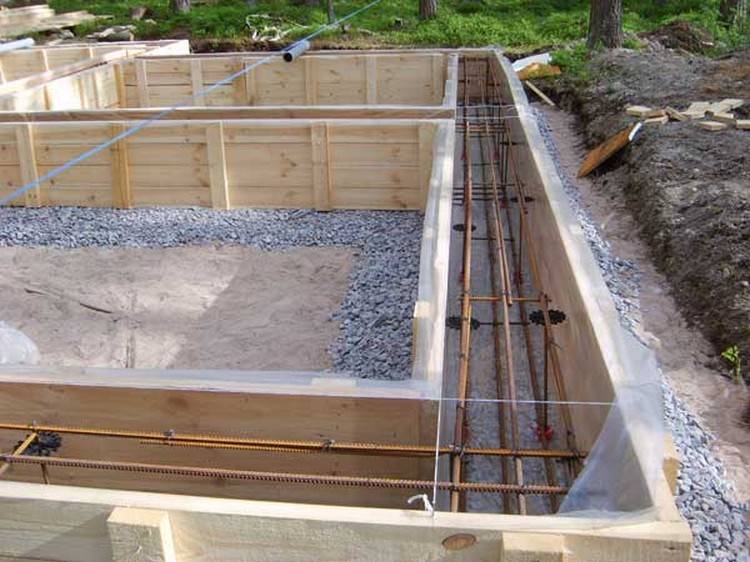

Ленточный фундамент – наиболее распостраненый вид который применяется для строения небольшого здания в местности где уровень грунтовых вод низкий.Тип такого фундамента считается самым экономным вариантом.Цокольный этаж и наземное здание булут иметь общие стены. Использовать такой фундамент следует в той местности где нет проблем с грунтом.
Свайный фундамент – такой фундамент можно использовать с любым уровнем грунтовых вод. Монтаж свайного фундамента осуществляется профессионалами. При таком виде фундамента необходимо дополнительно оборудовать стены цоколя. Сваи для строения здания подбираются специалистами индивидуально

Ширина цокольного фундамента

Фундамент для цокольного этажа должен иметь ширину взависимости от ширины стен строения.

В завасимости от типов фундамента можно выделить такие виды:

30-50 см. – относится к типу фундамента свайный.толщина стен при таком типе фундамента будет 20-30 см. остальную толщину используют для утепления и отделки стен.
Если в качестве фундамента используют монолитные плиты – ширина фундамента равняется ширине стен здания в цокольной части.
Для ленточного фундамента используется ширина стен цокольной части здания

Следует заметить что при возведении фундамента необходимо учитывать вентиляционные отверстия для циркуляции воздуха в помещении

Сделать самостоятельно или с помощью специалистов?

Построить в доме цокольный этаж вполне возможно без специалистов если есть опыт в строительных работах.

В настоящее время имеется множество материалов таких как легкие блоки и карнизы, что в значительной степени упрошяет самостоятельное строительство цоколя.При строении дома с цокольным этажом необходимо создать проект постройки , что также может вызвать проблемму у неопытного строителя.

Так как проект должен иметь привязку к типу месности и и ее геологических особеностей.Если планируется возведение многоэтажного дома, то в этом случае работу следует предоставить профессионалам.

Цокольный этаж – выбираем оптимальный вариант

Возведение частных домостроений с интересующим нас ярусом причисляют к категории эконом-строительства. Под цокольным обычно понимают этаж, который полностью либо частично заглублен в землю. По сути, он представляет собой большой подвал, эксплуатируемый в качестве первого (или нулевого) уровня дома. В нем обычно обустраивают гаражи, разнообразные хозпомещения, бассейны, спортивные залы, сауны. Если частное жилище сооружается на скромном по площади земельном участке, цокольный этаж становится незаменимым. Он дает возможность существенно повысить полезную площадь дома. При этом не возникает необходимости расширения имеющегося участка, выделенного под застройку.

Также цокольный этаж:

Уменьшает нагрузки постройки на фундамент и стеновые поверхности, увеличивая тем самым ее общую надежность и прочность.
Улучшает микроклимат в доме. Цоколь можно качественно теплоизолировать и не проводить в него дополнительное отопление. При грамотном утеплении на нулевом уровне всегда будет сухо и тепло и без батарей.
Делает внешний вид дома более респектабельным и привлекательным.

Главный минус цоколя – необходимость во вложении финансовых средств в его возведение. Но получающиеся «лишние» квадратные метры дают возможность быстро отбить строительные затраты. Сократить их, кстати, совсем несложно, если цокольный этаж возводится своими руками. Технология его сооружения понятна и относительно проста.

Специалисты делят цоколи на заглубленные, выпирающие (выступающие) и построенные вровень с основанием дома. Какой вариант выбрать? Выпирающие сооружения оптимальны для жилищ с достаточно тонкими стенками. В выступающем цоколе, как правило, обустраиваются помещения для хранения различных предметов и конструкций, которые не часто используются, домашние мастерские.

Заглубленные сооружения прекрасно защищены от влаги. Тем самым они предохраняют несущие элементы жилого строения от негативного влияния погоды. Это и обуславливает популярность заглубленных цоколей. Они возводятся чаще всего. А вот конструкции вровень с фундаментом строятся очень редко. Они не обеспечивают должной защиты здания от влаги. Да и чисто внешне выглядят не лучшим образом. Дома с такими цоколями имеют не очень презентабельный облик.

Задачи цокольных помещений

Цокольный этаж – это полуподвальное помещение, которое частичное углублено в землю. Площадь подобного вида применяется под кладовые, гаражи и другие помещения и должно иметь отличный дренаж, утепление и гидроизоляцию.

Обустройте цокольный этаж вашего дома

Без отопления, разумеется, в таком помещении можно будет находиться только летом, а овощи, запасенные на зиму, могут замерзнуть. Велика возможность появления плесени. Без вентиляции воздух в полуподвале будет спертый и затхлый, а без электричества совсем не обойтись.

Читать подробнее: как подготовить погреб для хранения овощей.

Поэтому цокольный этаж станет удобным для жизни, если при его строительстве придерживаться необходимых общепринятых норм с проведением отопления, электричества и вентиляционной системы.

При проекте тренажерного зала должен быть решен вопрос хорошей вентиляции

При создании сауны или душевой необходима напорная канализация, особое внимание надо обратить на вентиляцию полуподвала

Устройство цокольного этажа

Цокольный этаж является продолжением основания дома, т.е. фундамента. Именно поэтому при его строительстве используют тот же материал, что и применялся для возведения базиса. В некоторых случаях берется для монтажа материал, из которого сделаны стены дома. Вообще, чаще всего используются для возведения цоколя: цельный монолитный бетон, кирпич, а также готовые блоки

Какой вариант бы вы ни выбрали, важно правильно сделать расчет цокольного этажа. Особенно это касается определения необходимой толщины стен конструкции

В качестве пола обычно используется бетонная плита или стяжка. Возможен вариант сооружения основы из железобетонных плит в готовом виде. Пол может быть облицован древесиной. В некоторых случаях цоколь выступает над землей достаточно на большую высоту. Тогда в верхней части этого этажа, а именно на восточной, западной или южной стене можно сделать даже окна и двери. На северной стороне оконные и дверные проемы делать не следует, так как это может привести к тому, что там будет накапливаться много снега, вследствие чего деформируются рамы окон.

Стены цокольного этажа обязательно нужно гидроизолировать. Часть конструкции, которая находится под землей лучше всего покрыть гидроизоляцией как снаружи, так и изнутри. Это необходимо для того, чтобы повысить надежность. Надземную часть можно гидроизолировать только с наружной стороны.

Общие положения

Для чего же всё-таки делается дополнительное подземное помещение?

Требования

Обустройство цокольного этажа должно выполнять некоторые общие правила для большей его эффективности и надёжности:

Высота потолков должна быть не менее двух с половиной метров.

Высокие потолки

Ширина стен должна быть соответствующей, чтобы выдерживать на себе вес верхнего этажа. Не менее двадцати сантиметров.
Обязательно требуется создать качественную гидроизоляцию, что вполне можно сделать своими руками:

По периметру помещения выполняется отмостка.
Под фундамент укладывается гидроизол.

Рулон гидроизола

Снаружи в полуметре от стен выкапывается яма и заполняется специальным раствором для создания наружной защиты от влаги.

В случае частичного погружения в грунт позволяется обустройство окон и наружных дверей.

Окна в подполье первого этажа

Заглубленный цоколь

Цокольный этаж часто выполняется с заглублением, в таком случае высота потолка должна быть минимально равна 2,5 метрам. Такое решение позволяет расположить в цокольном этаже не только хозяйственные помещения для хранения инвентаря, но и устроить полноценные помещения: спальни, столовую, кухню, ванную комнату. Перед устройством заглубленного цоколя, необходимо изучить показатели наивысшего уровня грунтовых вод на участке застройки.

Если грунтовые воды подходят близко к поверхности, нельзя оборудовать цоколь с заглублением – возникает опасность постоянного воздействия подпочвенных вод и затопления помещения во время паводков.

Особенности конструкции

Фундамент для дома с цокольным этажом – сооружение, отличающееся высокой степенью прочности и надежности, длительным сроком эксплуатации и повышенной несущей прочностью.

Цоколь фундамента является продолжением несущей конструкции, он обеспечивает надежную защиту от проникновения в помещение влаги и холодного воздуха, помогает создать дополнительное тепло и сократить энергозатраты.

Чтобы сооружение было действительно качественным и функциональным, оно должно соответствовать следующим требованиям:

Уровень пола цоколя расположен ниже уровня грунта.
Высота перекрытия не ниже 2 м от уровня почвы.
Показатель несущей способности фундамента с цоколем в несколько раз превышает подобный показатель иных конструкций.
Гидроизоляция обустраивается в строгом соответствии с требованиями технологического процесса.
Большая часть стены сооружения расположена на уровне промерзания грунта.
Теплоизоляция предупреждает деформацию фундамента, возникающую в результате пучения.
Правильно выбранные материалы и грамотно выполненная гидроизоляция препятствуют появлению грибка и плесени.

Избежать разрушения основания дома можно с помощью качественно созданной пароизоляции. Для этой цели используют жидкие составы.

Строительство цокольного этажа своим руками начинают с выбора наиболее подходящей формы и изучения различных видов конструкций. Это может быть сооружение:

Возведенное вровень с несущей конструкцией, отличающейся необходимостью обустройства качества гидро- и теплоизоляции.
Западающее пользуется особой популярностью и отличается повышенной надежностью и устойчивостью к воздействию негативных факторов. Оно меньше других подвержено разрушительному влиянию влаги и способно выдержать повышенные нагрузки.
Выступающий отличен увеличенной толщиной, превышающей толщину стен самого здания. Нуждается в обустройстве дополнительной защиты и специально созданной системе отвода воды.

Выбирая ту или иной форму цоколя, необходимо принять во внимание толщину стен постройки, наличие в проекте дренажной системы, характеристики почвы

Преимущества цокольного этажа

Преимущества цокольного этажа:

Строительство цоколя увеличивает площадь дома. Отпадает необходимость в дополнительных постройках. В цоколе можно разместить необходимые помещения.
Появляются дополнительные помещения: игровая комната, сауна, бассейн, гараж, кладовая, прачечная, тренажерный зал или мастерская. Под что будет строиться цокольный этаж, зависит от фантазии и возможностей собственников дома.
При продаже дома с цоколем, стоимость его возрастает до 30%, а если еще и жилое помещение – станет намного дороже первоначальной цены.
При наличии цоколя не нужно утеплять пол на первом этаже, так как подземный этаж препятствует проникновению холодного воздуха.

Как готовится к работам строительная площадка

Закладка фундамента с одновременным строительством цокольного этажа, требует проведения тщательного почвенного анализа на строительном участке, а также определение места расположения грунтовых вод. В случае если они обнаружатся на глубине полутора метров, то цоколь должен строиться не выше одного метра.

При качественном выравнивании участка под строительство может потребоваться нанесение дополнительного слоя грунтового покрытия. Если грунтовые воды располагаются вблизи поверхности земли, потребуется предварительное осушение земельного участка. Легко справиться с этой задачей помогут предназначенные для этого дренажные системы. Их использование позволит заложить более глубоко сам фундамент.

Схема дренажной системы при строительстве цокольного этажа

Заключительный этап

После того как цокольный фундамент загородного дома будет возведен и отсыпан, вокруг него обязательно следует обустроить достаточно широкую отмостку (желательно в 1 м). Для этого следует:

удалить грунт от фундамента на ширину в 1 м и глубину в 30 см;
установить в получившийся котлован опалубку;
насыпать на дно котлована небольшое количество глины (5 см);
поверх глины уложить слой песка в 5 см с трамбовкой;
насыпать щебень слоем 10 см;
положить на щебень арматурную сетку.

На заключительном этапе опалубка заливается бетоном с небольшим уклоном в сторону от фундамента. Обустраивается отмостка, как можно было заметить, достаточно легко. При этом и защищать фундамент от дождевых и талых вод в последующем она будет очень эффективно.

Недостатки цокольного этажа

Наряду с преимуществами есть и недостатки:

Высокие затраты на строительство.
Дорогостоящие инженерные работы: отопление, теплоизоляция и другие.
Отсутствие естественного освещения (поэтому редко используется как жилая комната).
Сложность строительства при высоко стоящих грунтовых водах.

Полезные статьи:

Как сделать отливы для цоколя

Утепление потолка подвала изнутри

Что нужно для просушивания погреба в гараже

Как сделать подвал из бетона своими руками

Как сделать насыпной погреб своими руками

Как сделать лифт в подвальное помещение

Как сделать продухи в цоколе

Окна в цокольном этаже: размеры и материалы

Особенности, на которые стоит обратить внимание

Прежде, чем приступить к постройке, рекомендуется уточнить несколько нюансов:

В подвальном помещении этого типа (а их существует как минимум 5) не стоит монтировать окна и двери, которые будут обращены на север. Дело в том, что зимой именно на эту стену приходится больше всего снега, что провоцирует более серьезные нагрузки. Двери и окна могут деформироваться.
Определите высоту потолков на цокольном этаже (некоторые его еще называют нулевым ярусом). Оптимальным решением будет высота помещения 2,3 – 2,5 м. В этом случае речь идет о полноценном этаже, который потребует организации глубокого котлована. Но если сделать его более низким, то это будет уже помещение другого типа, да и возможности его использования сократятся.

Полезно! Если на участке высокий уровень грунтовых вод, то нередко приходится заглублять цоколь на минимально допустимое значение, а это значит, что этаж будет более низким. Если хочется сохранить высоту нулевого яруса, то необходимо обустроить дренажную магистраль или придумать другую систему осушения участка под домом.

Уточнить толщину стен цоколя. Как правило, они соответствуют стенам всего дома. Но подобное возможно только в том случае, если постройка находится на малоподвижных грунтах, то есть на прочной основе. Если почва проблемная, что встречается часто, то толщину стен нулевого яруса стоит увеличить на 20 см.

Говоря о надежном основании, стоит определиться с еще одним важным параметром.

Тип фундамента для цокольного этажа

Для постройки этого типа подойдут следующие фундаментальные основания:

Свайные. Для построек с цоколем рекомендуется использовать сваи диаметром от 300 до 500 мм. А толщина самих стеновых панелей может соответствовать толщине фундамента. Подобное основание считается оптимальным для большинства типов грунта (исключением являются только так называемые тяжелые почвы). Одним из преимуществ свайного фундамента является то, что он не требует дополнительных вентиляционных отверстий, так как его технологические особенности итак их подразумевают.
Плитные. Подойдет для слабого грунта, отличающегося высокими показателями водонасыщения. Цоколь на нем монтировать можно, но в этом случае помещение будет напоминать куб, который закрыт со всех сторон. Ширина стен цоколя должна соответствовать ширине самого основания.
Ленточные. Такие основания подходят для любого типа грунта. Это оптимальное решение для дома с цокольным этажом.

Определившись с фундаментом и проектом будущего цоколя, рассмотрим особенности его строительства.

Как проходит строительство

Цокольный этаж помещается внутри плитно-ленточного фундамента, а его строительство требует проведения не только тщательной геологической разведки, но и масштабных работ земельного и бетонного типа.

В целом же возведение цокольного этажа включается такие основные этапы, как:

Разработка котлована.
Подготовка основания для фундаментной плиты.
Заливка фундаментной плиты.
Возведение стен.

Рассмотрим немного детальнее каждый из этих этапов.

О разработке котлована

На этом этапе без тяжелой техники типа экскаватора обойтись не получится. Но при этом последние тридцать сантиметров придется выкапывают вручную. Это необходимо для того, чтобы фундамент гарантированно покоился на плотном грунте. В противном случае он даст серьезную усадку, в результате которой может пострадать наружная тепловая и гидровая изоляция ленты фундамента, то есть подземной части стен цокольного этажа.

Отметим, что цокольный этаж будет более уместным на склонах, где объем земляных работ меньше, а основная масса талой и дождевой воды отводится с помощью поверхностного дренажа.

Как подготавливается основание под фундаментные плиты

Теперь переходим к рассмотрению второго этапа – к подготовке основания под фундаментные плиты. В этом случае на дно подготовленного котлована насыпают подушку из крупного щебня. Ее толщина должна быть не менее двадцати сантиметров. Она выполняет функцию выравнивающего слоя и пластового дренажа.

Внутри подушки, с шагом около полутора метров прокладывают укутанные в геотекстиль перфорированные трубы-дрены, которые затем соединяют с трубами пристенного подошвенного дренажа. Ведь цокольному этажу всегда грозит подтопление сильными дождями и паводками. По этой причине даже при низком уровне грунтовых вод пренебрегать устройством глубинной дренажной системы нельзя.

После этого подушку тщательно трамбуют, а затем выполняют «подбетонку», то есть заливают стяжку из низкомарочного бетона толщиной около пяти сантиметров. Поверх этого слоя укладывают два слоя рулонной гидроизоляции либо профилированную мембрану из полиэтилена высокой плотности с обязательной проклейкой или свариванием стыков. Далее монтируются дополнительные защитные, прокладочные и гидроизоляционные слои, которых может быть от одного в виде пескоцементной стяжки до пяти разных.

Как заливаются плиты фундамента

Перед тем, как выполнить заливку фундаментной плиты, необходимо определиться с ее толщиной, а она может быть от двадцати пяти до пятидесяти сантиметров – все зависит от степени нагрузки. Дополнительно ее усиливают металлическим каркасом, вязанным из арматурного прутка диаметром от двенадцати миллиметров. При этом нижний уровень арматуры следует располагать на пластиковых дистанционных опорах.

Отметим, что качественно залить монолитный плитно-ленточный фундамент невозможно без использования бетона заводского изготовления, а его доставляют на объект автомобильными миксерами и подаваемого с помощью насоса.

Как правильно возводить стены

К возведению стен приступают только после того, как плита наберется не менее семидесяти процентов прочности, а этот момент наступает только спустя 7 дней. Хотя в некоторых случаях для этого может понадобиться и целый месяц. Все зависит от температуры воздуха окружающей среды. Таким образом, между стеной и плитой всегда присутствует так называемый холодный шов. Чтобы его «ликвидировать», применяют разные способы, но самый эффективный из них – это прокладка каучукового шнура либо специальной эластичной мембраны с последующей тщательной наружной гидроизоляцией.

Монтаж основных элементов осуществляют с помощью подъемной техники, но многие операции выполняют вручную, пользуясь рычаговыми приспособлениями. Стены цокольного этажа лучше всего возводить из высокомарочного монолитного железобетона, используя для связки арматурный каркас с каркасом плиты. Последний для этого делают с выпусками длиной не менее семидесяти сантиметров. Оптимальная толщина ленты ограждения тридцать сантиметров.

Основные моменты

Цокольные этажи используются для разных целей. Например, как подсобные или подвальные помещения. Так или иначе, здания с цоколями выглядят обычно несколько более респектабельно. Кроме того, у них выше показатели теплоизоляции. Затраты на строительство цокольного этажа обычно полностью окупаются довольно быстро.

Цокольный этаж в частном доме дает возможность перестать заботиться о нагрузках, которые оказываются стенами постройки на фундамент. Это делает саму постройку более надежной. Согласно строительным нормам цокольный этаж обычно возводится в высоту не более 2,4 метров.

Принято выделять три типа цоколя:

Выступающий.
Заглубленный.
Возведенный вровень с фундаментом.

Чаще всего используется заглубленный тип цоколя. Это связано с тем, что данная конструкция не так сильно подвержена попаданию влаги, как другие. Вода с него стекает за небольшой промежуток времени, благодаря чему основные важные части дома меньше подвергаются пагубному воздействию внешней среды. Это касается и дома с цокольным этажом и гаражом.

Если стены здания достаточно тонкие, то лучше использовать выступающий тип цоколя. Такая конструкция подходит, если есть необходимость обустроить помещение на цокольном этаже, расположенное почти под землей. Иногда этот этаж строят только для того, чтобы потом там устроить место хранения ненужных вещей. В этом случае стены цоколя можно делать тонкими.

Плохой идеей будет сделать цоколь в один уровень с фундаментом. Дело в том, что он будет выполнять роль начала стены, и достаточной защиты от влаги не будет. Такой цоколь также придется покрывать гидроизолятором, что повлечет за собой дополнительные затраты. Кроме того, он не сделает ваш дом привлекательнее.

Возведение цокольного этажа частного дома
