Изготовление столбчатого фундамента для бани

Фундамент для бани из пеноблоков

Здание бани относится к категории легких сооружений, а значит, под нее нет необходимости заливать дорогой ленточный или плитный фундамент, где используется большой объем бетонного раствора и много арматуры. Да и сам процесс возведения такого фундамента связан с большими трудозатратами. Этой фундаментной конструкции есть более упрощенная альтернатива, которая по своим техническим и эксплуатационным характеристикам не уступит. Это фундамент для бани из блоков.

Если говорить о форме фундамента для бани из блоков, то она может быть ленточной и столбчатой. Все зависит от материалов, из которого баня сооружается, от ее габаритных размеров и конструктивных особенностей подвального помещения. К примеру, если возводится баня из бруса или бревен, то достаточно будет столбчатого фундамента. Если из кирпича, то лучше остановиться на ленточном варианте.

Столбчатый фундамент для бани

Возведение любого здания или сооружения начинается с обустройства фундамента. То же самое касается и бани. Если ваш участок расположен на скалистой местности или территория часто подтапливается, то столбчатый фундамент под баню – именно то, что вам нужно для выполнения первого этапа на пути сооружения этой постройки. В нашей статье мы расскажем, как соорудить такое основание, какие варианты его исполнения могут быть, и какие материалы для работы вам пригодятся. Кроме этого, пошаговое руководство по выполнению работ поможет вам максимально правильно и быстро сделать самостоятельно фундамент.

Свайный фундамент под баню

Сваи в качестве основания для бани используют тогда, когда грунт на участке слишком нестабильный, болотистый, а значит, требуется значительное заглубление опор здания. Конструкция железобетонных или стальных свай такова, что их можно располагать на расстоянии до нескольких метров ниже поверхности почвы. Как правило, этот процесс требует привлечения услуг специализированной строительной техники.

Сваи можно возвести самостоятельно, используя скользящую опалубку из металла, пластика или толя. Сначала она опускается на самое дно подготовленной ямы. Промежуток между ее наружными стенками и стенками ямы уплотняется песком. В опалубку помещается армирующий стержень, а затем начинается постепенная заливка бетона.  По мере заполнения ямы опалубку поднимают и действия повторяют, пока не будет возведена полноценная свая, укрепленная песчаной подушкой.  Такая технология сводит к минимуму риск подъема сваи при вспучивании почвы в весенний сезон.

Баня на столбчатом фундаменте

Обычно бани – это довольно легкие здания, собранные из бруса или каркасно-щитовые. Именно для таких построек возводят столбчатые фундаменты. Если грунт легкий, пучинистый или песчаный, то нет необходимости вкапывать столбы слишком глубоко. Достаточно глубины в 50-70 см. Если почва тяжелая, глинистая, то тогда столбы вкапываются в землю ниже промерзания грунта. Делается это для того, чтобы весной здание не перекосило.

Внимание! Не стоит монтировать фундамент на слабых грунтах, торфяниках и болотистой местности, а также на поверхностях, имеющий сильный перепад высот.

Еще один недостаток столбчатого фундамента — это его склонность к перемещениям по горизонтали. Массивное кирпичное или бетонное здание эта конструкция фундамента не выдержит.

Баня на столбчатом фундаменте с ростверком

Чтобы строение было более устойчивым, здание на столбчатой конструкции укрепляют ростверком. Ростверк является верхней частью, распределяющей нагрузку несущих конструкций строения. Обычно используют железобетонную раму, которую устанавливают на вкопанных в землю столбах. Ростверк объединяет оголовки столбов и служит опорой для здания. Название произошло от деревянной решетки, на которую раньше укладывали деревянный пол.

Кстати! Баня на столбчато — ростверковом фундаменте обладает хорошей устойчивостью, можно возводить на слабо пучинистом грунте и там, где уровень вод достаточно высок.

Изготовление ростверка

К сборному ростверку можно отнести и деревянный ростверк, который монтируется на столбах для строительства бань. Сам брус пропитывается антисептиком, предотвращающим разложение, и укладывается на столбы или сваи при посредстве гидроизоляционной прокладки. Крепится брус к столбу или свае болтами или кронштейнами.

Подготовительные работы

Перед началом работ необходимо провести очистку и планировку участка под будущую постройку. Для этого снимаем верхний слой грунта (порядка 30 сантиметров) под планируемым зданием вместе со всей растительностью.

Уборка грунта

Затем необходимо максимально уровнять все ямы, неровности, а при глинистом грунте произвести подсыпку песком и гравием.

План фундамента

Схема столбчатого фундамента с фундаментом для печи

Далее переносим план бани непосредственно на земельный участок, используя рулетку, строительный уровень, обычные деревянные или металлические колышки и строительную нитку для обозначения осей. Если участок расположен на местности, имеющей значительный перепад по высоте сторон, то для определения высоты столбов фундамента целесообразно воспользоваться помощью профессионала и произвести нивелирование поверхности. Это является гарантией того, что будущая баня не будет иметь перекосов.

Принцип разметки фундамента

Разметка для фундамента

Разметка фундамента под баню

Особенности эксплуатации

Из всех существующих фундаментов залить пол по грунту можно только внутри ленты МЗЛФ, в крайнем случае – внутри низкого ростверка. При этом следует учесть, что уровень напольного покрытия во влажных комнатах (парная и моечная) должен быть минимум на 2 см ниже, чем в других помещениях (СП29.13330).

Баня не имеет постоянного отопления, несущие и ограждающие конструкции, грунты под ними полностью промерзают зимой. В глинистых почвах, соответственно, возникает морозное вспучивание.

Периодический обогрев

Для пола по грунту зданий, в которых отопительные приборы включаются периодически, используется следующий комплекс мероприятий по снижению/ликвидации сил пучения:

  • замена пахотного слоя нерудным материалом – слой щебня при высоком УГВ, песка на сухом грунте, поскольку в этих материалах отсутствует неравномерное вспучивание;

Подстилающий слой из щебня.

Утепление пола по грунту.

В отличие от фундаментов, дренаж для пола по грунту не используется, так как эта система водоотведения должна быть расположена снаружи фундамента бани.

Важно! Стены бани утепляются, не снаружи, а изнутри, чтобы не расходовать лишнее количество дров для их прогрева и снизить время выхода в режим пара

Разметка территории

Чтобы не допустить ошибок во время устройства фундамента, стоит производить все работы поэтапно, уделяя внимание каждому действию. Сначала производятся расчеты и создание чертежа

Лучше всего доверить эту работы специалистам, чтобы не допустить ошибку. Если расчеты будут произведены неверно, фундамент не выдержит нагрузку и строение может деформироваться. Чтобы правильно выполнить все действия, стоит посмотреть видео о том, как создается столбчатый фундамент бани.

После создания чертежа можно приступать к разметке территории. Перенесение чертежа на строительную площадку происходит следующим образом:

Сначала происходит выравнивание площадки. Создавать абсолютно ровную поверхность не обязательно. Но перепады высоты лучше сделать незначительными. Сделать это можно как при помощи строительной техники, так и вручную.
После этого в землю вбиваются колышки. Они размещаются в местах, где будут находиться угловые опоры строения. Сначала вбивается два колышка, расстояние между которыми равно ширине устанавливаемого столба. После этого на противоположной стороне устанавливается еще два. Между ними натягиваются шнуры. Таким образом создается разметка внешнего периметра будущего строения. Аналогично устанавливаются колышки и в других местах. В местах, где шнуры пересекаются и образовывают квадраты, будут устанавливаться опоры фундамента.
После этого согласно разметке создается несколько ям. Их глубина определяется глубиной промерзания почвы и весом строения

Важно учитывать, что столбы должны быть равномерно распределены под баней, чтобы на каждый из них действовала одинаковая нагрузка. Если между соседними опорами расстояние получилось более 2 метров, между ними стоит установить еще один столб.
Глубина всех создаваемых ям должна быть одинаковой.

Выбор фундамента для бани

Классический вариант бани включает предбанник и комнату для мытья, но по желанию и возможностям комнат может быть больше. Выбор основания для бани отчасти зависит от моечной комнаты, где постоянно расходуется вода, которая бежит напрямую под пол.

Полы по грунту внутри малозаглубленной ленты предполагают создание некого уклона для отвода воды. Также вкапывается септик, который собирает использованную воду. Если фундамент навесной, то непосредственно под моечной комнатой заливается ростверк-плита или монтируется лист металла, который выполняет роль трапа системы канализации.

Многие хозяева загородных домов не ограничиваются лишь только одной парной, они делают дополнительно в такой надворной постройке бассейн. Для таких целей лучше всего залить монолитную плиту.

Если на территории загородного дома есть прудик или другой любой водоем, то баню можно построить рядом с ним. Для этого идеально подойдет столбчатый тип основания (сваи). На вполне ровной и твердой почве можно сложить баню на облегченном варианте фундамента, например, из кирпича.

Ленточный

Баня является долговечной постройкой, которая требует надежного и крепкого основания. Таковым является ленточная «подошва».

Выделяют его разновидности:

  • Кирпичная лента. Складывается соответственно из кирпичей. Кладка представляет собой сложный процесс, так как ее нужно производить аккуратно и максимально точно.
  • Сборная лента. Она выполняется из железобетонных блоков, которые укладываются по периметру будущей постройки. Также нужна большая точность действий.
  • Монолитная железобетонная лента. Это ленточный фундамент с каркасом внутри. Есть два варианта закладки, отличающиеся по глубине: мелко заглубленный и заглубленный.
  • Бутобетонное основание. Предполагает заливку бетона, в составе которого есть камень, щебень и другие фракции достаточно крупного размера.

Столбчатый

Этот вид основания также отлично подходит для бани. Столбчатые основания могут быть сделаны из:

  • Кирпича;
  • Дерева;
  • Железобетонных труб готовых или путем заливки;
  • Камня.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундаментаИсточник postroysia.ru

Каждый из них имеет свои особенности установки.

  1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
  2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
  3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
  4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
  5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
  6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
  7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
  8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаментыИсточник userapi.com

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

  1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
  2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
  3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундаментаИсточник housechief.ru

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Работы по устройству фундамента

Ответ на вопрос, как сделать столбчатый фундамент под баню, достаточно прост. Для этого необходимо последовательно выполнить несколько несложных этапов работ.

Подготовительные работы

На этом этапе выполняется очистка и планировка участка под планируемую баню. Обычно при этом снимается грунт на глубину 0,3 метра непосредственно в границах будущего здания вместе с растительностью. Затем площадка выравнивается. При необходимости выполняется нивелировка поверхности.

После этого выполняется разметка будущей конструкции фундамента с обозначением мест размещения столбов. Они обязательно располагаются в углах здания и местах пересечения стен.

Земляные работы

Монтаж столбов происходит примерно одинаково для любого выбранного материала для свай. Сначала необходимо определить глубину установки столбов, необходимую для создания надежной конструкции. Обычно она составляет 1-1,2 метра, либо рассчитывается как уровень промерзания плюс 0,4 метра. Такое расположение свай гарантирует надежную и долговременную работу фундамента.

Затем выкапываются ямы под сваи. Работы могут выполняться вручную или с привлечением соответствующей техники. Стандартный размеры, обычно применяемые при возведении столбчатого фундамента для бань, следующие:

  • кирпичные столбы – 0,5×0,5 метра;
  • столбы из бутового камня – 0,6×0.6 метра;
  • асбестоцементные и металлические трубы – сечением 20 см;
  • опоры из железобетона – диаметр около 25-35 см.

На дне ямы выполняется подушка из 20 см строительного песка.

Столбчатый фундамент из блоков

Поверхностный опорно столбчатый фундамент

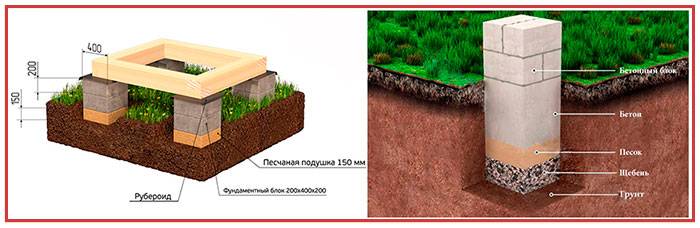

Схемы устройства двух видов фундаментов

Для его изготовления используются фундаментные бетонные блоки промышленного производства. Чаще всего применим полнотелый или с незначительными пустотами блок размером 20х20х40 сантиметров.

Блоки фундаментные 20х20х40 мм

Это прочный строительный материал, выдерживающий значительные нагрузки. Столбчатый фундамент из блоков монтируется по аналогии опорам из кирпича с учетом некоторых отличий:

ввиду более значительного веса блоков, толщина монолитного армированного бетонного основания поверх песчаной подушки варьируется от 50 до 70 сантиметров;
допустимо вместо песчаной подсыпки делать ее из щебня крупной и средней фракции. Это способствует удалению присутствующей влаги;
перед установкой первого ряда блоков необходимо сделать подушку из раствора, на которую и следует установить стройматериал;
монтируемый ряд должен состоять не менее чем из двух блоков. Каждый последующий устанавливается перпендикулярно предыдущему и скрепляется с ним обычным цементным раствором для кладки.

Столбчатый фундамент из блоков

Изготовление столбчатого фундамента

Фундамент из блоков

Последний ряд блоков монтируется с превышением над грунтом на 20-30 сантиметров и покрывается гидроизоляционным материалом для защиты швов и самих блоков от воздействия влаги и низкого температурного режима, которые в совокупности могут привести к разрушению столбчатого фундамента такого типа. При выкладке блоков на поверхности нужно тщательно контролировать их расположение относительно отмеченных осей будущего здания бани. Промежуток вокруг смонтированных блочных опор обратно засыпаем ранее выкопанным грунтом, который также трамбуем.

Фундамент из блоков – фото

Укладка блоков на наклонном участке требует особого внимания. Никоим образом нельзя закладывать блочные опоры на одинаковую глубину. Это может привести к последующему перекосу бани и разрушению столбчатого фундамента.

Ленточный фундамент для бани из блоков

Ленточный фундамент для бани с анкерными выводами заливают под деревянные строения. В большинстве случаев он используется в каркасном и щитовом строительстве для придания конструкции дополнительной прочности и жесткости. На достаточно плотных грунтах такой тип ленточного фундамента армировать необязательно.

Армированный ленточный фундамент используют только для кирпичных бань, хотя заливать его под остальные типы деревянных конструкций не запрещено. Это самый подходящий фундамент для бани из блоков, которые обладают большой физической массой.

Блочный ленточный фундамент под кирпичную баню устанавливают только в относительно плотных грунтах, не подверженных осадке, оползням и подвижкам.

Перед закладкой ленточного фундамента обязательно предусматривают технологические отверстия для продухов и коммуникаций. Продухи служат для вентиляции и поддержания естественной влажности воздуха в подполе. Их устраивают в цокольной части фундамента так, чтобы подпол каждого помещения имел как минимум два подобных отверстия. Коммуникационные технологические отверстия организуют для водопроводных и канализационных труб, а в некоторых случаях и для подземного кабеля. Ввод коммуникаций в фундамент выполняют в подземной части, исходя из места установки водопроводного крана, точки слива в канализацию и расположения электрического щита в бане. При этом учитывают кратчайшее расстояние от источника подачи воды, электричества и сброса в канализацию.

Технологические отверстия устраивают с помощью металлических, асбестоцементных и полиэтиленовых труб. Для этой цели подходят также короба из сколоченных досок, длина которых должна соответствовать ширине фундамента. Трубы и короба устанавливают на запланированные места в процессе создания опалубки, а затем заливают бетонный раствор. Диаметр или сечение отверстия для продухов подбирают в пределах 80—120 мм, а для коммуникационных проводов — на два-три типоразмера больше внешнего диаметра электрического кабеля, водопроводной или канализационной трубы.

После того как бетон схватился, опалубку снимают и прокладывают все необходимые трубы и провода. Пространство между стенками отверстий и элементами коммуникаций заполняют раствором, а подземную часть фундамента покрывают двумя-тремя слоями битумного состава. Чтобы бревна нижнего венца не отсыревали от бетона, поверх фундамента укладывают два-три слоя рубероида, промазывая каждый битумом.

Разметка и земляные работы

Как описано ранее, разметка проводится по составленной заранее схеме с учетами особенностей типа фундамента. Ход каната между колышек – разметка линий стен фундамента. После нанесения контуров необходимо разработать траншеи для прокладки фундамента. Глубина выработки зависит от свойств грунта и вида основания.

Стройка ленточного фундамента начинается с раскопки траншеи. После разметки и срезания верхнего слоя поверхность засыпают песчано-щебеночной подушкой. Перед засыпкой черновую поверхность необходимо утрамбовать при помощи вибрационных устройств. Для небольших зданий габаритами 4х6, 6х4, 5х5 метров не стоит проектировать глубокий фундамент. Достаточно будет подложки толщиной 300 миллиметров.

Толщина песочной засыпки варьируется от типа и свойств почвы. Если грунт водонасыщенный, то подложку следует увеличить до 40 сантиметров. Песчаный слой укладывается горизонтально, обильно смачивается водой и трамбуется. Большую подушку делят на слои толщиной 5-7 сантиметров и укладывают постепенно. После засыпки и уплотнения необходимо оставить покрытие на два или три дня до полного высыхания грунта.

Далее делается опалубка высотой около 50 сантиметров. Опалубку можно сделать из любых досок или подобного материала. Конструкцию можно использовать многократно, если хорошо очистить и аккуратно хранить под слоем полиэтилена. Отвесны стенки опалубки подпирают кольями или специальными распорками.

Начиная с краев, необходимо сделать ровную горизонтальную поверхность. Стены намного проще устанавливать на ровное основание. Щитки скрепляют гвоздями, а стыки промазывают грунтом. За точностью работ можно следить при помощи лазерного уровня. После опалубки на дно укладывают первый слой стяжки и погружают в него арматурный каркас. Весь объем опалубки необходимо заполнить цементом, разравнивая поверхность.

Земляные работы по устройству свайного или столбчатого основания начинаются с бурения скважин. Как и в случае с ленточным фундаментом, для свай необходимо выложить щебеночную подложку. Подушка обычно не превышает 250 миллиметров. Далее выкладывают столбы из бута или кирпича. В некоторых случаях в выработанные отверстия погружают аппарат, заполняющий скважину бетоном. Так получаются бетонные сваи.

Монолитный фундамент (железобетонная плита)

Монолитный фундамент (железобетонная плита)

Это самый надежный наиболее легкий для изготовления тип фундамента для бани. Для него необходимы качественные материалы, так как к монолитной плите предъявляется больше требований, чем к остальным конструкциям. Процесс работы не сложный, многих застройщиков радует, что нет необходимости в применении строительной техники.

ЭтапОписание

Рытье котлована

Обычно для монолитной плиты роется котлован с припуском на создание специальной подушки из гравия или песка. Необходимо точно выровнять поверхность. Создание уклонов запрещено. Если пренебречь этим правилом, фундамент гарантированно подвергнется растрескиванию и деформации.

Монтаж опалубки

Для создания опалубки необходимо подбирать доски не менее 25 мм толщиной. Они устанавливаются с помощью опор. Следует перед закладкой арматуры проверить жесткость креплений, чтобы после заливки бетона не произошло деформации или деструкции опалубки.

Гидроизоляция и утепление

Создается дренаж для последующего водоснабжения и водоотведения. На песчаную подушку накладываются слои гидроизоляции при необходимости утеплителя. При использовании последнего следует позаботиться о том, чтобы он с двух сторон был покрыт материалом, не пропускающим влагу.

Армирование

Схема армирования

Арматурная сетка вяжется с использование железобетонных прутьев различного сечения. Первоначально необходимо предусмотреть основание, на которое можно поставить арматурный каркас. Следует помнить, что опускать арматуру в котлован непосредственно на изоляционные слои нельзя. При заливке бетона в этом случае смесь не покроет нижние грани железобетонной сетки, что значительно снизит прочность всей конструкции и может привести к растрескиванию фундамента. На поверхности котлована устанавливаются специальные стульчики для арматуры. Желательно использовать именно эти элементы. Альтернативой могут выступать объемные кирпичи, другие жесткие конструкции, однако крепить на них арматурный каркас очень сложно. Выбираются самые широкие арматурные стержни. Они необходимы для установки вертикального ряда. Чтобы было удобно работать с конструкцией, можно все прутья сразу устанавливать на стульчики для арматуры. Горизонтальные элементы каркаса выкладываются в 1-3 слоя, в зависимости от углубленности фундамента. Расстояние между слоями можно делать от 10 см, так как более плотное крепление редко оправдано. Во всех местах пересечения арматурные прутья скрепляются с помощью сварки или стальной проволокой.

Заливка бетонной смеси

Можно самостоятельно создавать бетонную смесь, руководствуясь распространенным рецептом. Смешиваются щебень, песок и цемент в точно пропорции 5:3:1. Если данная работа кажется слишком длительной, можно приобрести готовую строительную смесь, которая продается в сухом виде. Для разведения смеси как самостоятельного, так и заводского приготовления необходимо применить воду. Точных рамок не определяется, однако следует довести бетон до консистенции, напоминающей нежирную сметану. Сразу после разведения необходимо приступить к заливке смеси. Вручную это сделать очень сложно. При необходимости работы выполняют в несколько этапов, то есть послойно. Этот прием отрицательно влияет на прочностные характеристики фундамента, однако допускается в строительных нормах. Желательно применять спецтехнику. Прибор можно взять в аренду или позаимствовать у друзей. В этом случае устройство будет брать готовую смесь из миксера и подавать на объект с помощью лотка. Во время заливки бетонной смеси нужно параллельно работать глубинным вибратором. С его помощью конструкция становится прочной и ровной, так как вовремя осуществляется вывод лишнего воздуха. Обойтись без этой меры нельзя.

Смачивание фундамента

После заливки фундамента необходимо выждать 24 часа и увлажнить его. Для этого нужен разбрызгиватель. Запрещено заливать конструкцию сильной струей воды. Если работы осуществляются при низкой температуре, фундамент обязательно покрывается гидроизоляционной полиэтиленовой пленкой. Плитный фундамент сохнет долго. Желательно воздержаться от дальнейших строительных работ на 3-5 недель.

Залить фундамент под баню своими руками может каждый желающий. Для этого необходимо выбрать подходящий тип конструкции, правильно осуществить все этапы работы и использовать только высококачественные материалы. Если заливка фундамента осуществляется внимательно, соблюдаются все строительные нормы, основание бани будет прочным и долговечным.
