Сетка для камней для банной печи своими руками

Как изготовить выносной бак своими руками?

Бак для печи с теплообменником сделать несложно. Его можно сделать из отрезка трубы большого сечения или из листового материала. Единственная загвоздка – это выбор материала для изготовления. Нержавейка, это конечно хороший материал, но его цена намного превышает стоимость горячекатаной стали и жаропрочной грунтовки в несколько раз. Дополнительно придется заплатить за аренду аппарата и заправку аргона.

Поэтому разберем техпроцесс изготовления бачка из обычной стали и нанесением слоя защитной грунтовки. Делаем бак выносного типа с размерами:

  • высота – 600 мм;
  • ширина 500 мм;
  • глубина – 250 мм.
  • объем бака – 0,75 м3.

Материалы и инструменты

Для работы потребуется приготовить:

  • сварочный аппарат со средствами защиты и одежды сварщика;
  • болгарку с отрезными кругами. Для шлифовки поверхностей потребуется купить 1 зачистной круг;
  • набор слесарного инструмента;
  • дрель и набор сверел;
  • надежные дюбеля для крепления бачка на стену;
  • 2 запорных и 1 водоразборный кран, диаметром ¾ дюйма и 3 патрубка для вваривания в бак;
  • 2 петельки для крепления крышки и ручка для нее;
  • растворитель, жаростойкая грунтовка, кисть.

Из листа, толщиной 3 мм болгаркой вырезаем заготовки:

  • дно – 500/250 мм;
  • крышка – 500/250 мм;
  • боковинки – 250/600 мм;
  • перед и задняя часть – 494/600 мм.

Пошаговая инструкция

Для сборки потребуется ответственно и внимательно отнестись ко всем работам, но особенно к сварке. Конструкция должна получиться герметичной, поэтому спешить не нужно, потребуется выполнить 2 шва. Для сборки выполняем работу в следующей последовательности:

  1. На донышко, заподлицо устанавливаем боковинки и прихватываем в нескольких местах.
  2. Стыкуем с боковинами и дном переднюю и заднюю часть емкости. Они вставляются между боковинками и прихватываются к ним и ко дну.
  3. Нельзя допускать перекосов и щелей, поэтому брак при резке болгаркой деталей придется стачивать. Проверяем правильность сборки коробки, у нас лицевая и задняя части должны быть утоплены и выставлены заподлицо с боковыми деталями. Проверяем диагональ коробки вверху, устраняем перекосы.
  4. После этого можно приступать к обварке коробки с наружной стороны. Не рекомендуем выставлять большой ток и торопиться. Только соблюдая все рекомендации по силе току, указанные на упаковке с электродами можно добиться качества шва.
  5. После прохождения первого, корневого шва, оббиваем шлак и накладываем 2 шов.
  6. На крышку привариваем петельки, устанавливаем ее и варим петли на корпусе емкости. Теперь можно прихватить ручку.
  7. Размечаем и сверлим на тыльной стороне 2 отверстия под саморезы крепления.
  8. В донышке, в удобном месте сваркой прожигаем отверстие под патрубок водоразборного крана и обвариваем его в нижнем положении. На расстоянии от верха и низа на боковинке прожигаем отверстия для установки патрубков подачи горячей воды и оттока охлажденной в теплообменник. Привариваем трубки.
  9. Зачищаем болгаркой швы и заусеницы, в труднодоступных местах лучше использовать напильник.
  10. Заполняем бак водой и проверяем качество швов. При свищах и даже небольших запотеваниях шва, эти места повторно проваривают, предварительно слив воду. Эту операцию потребуется проводить до полного устранения мест протекания швов.
  11. Обезжириваем поверхности и после высыхания растворителя наносим слой жаропрочной грунтовки с внутренней и наружной стороны.
  12. После высыхания краски можно прикрутить краны и переходить к монтажу выносного бака для бани в помывочной.

    Готовый бак

Металлическая печь для бани своими руками

Вариантов банных печей из металла множество. Есть несколько базовых моделей, на которые часто опираются начинающие мастера. Для самой простой конструкции потребуются такие материалы:

Печь для бани из металла – чертеж

  • стальные листы для основы конструкции, толщиной не менее 1,5 — 2 мм;
  • стальной лист от 0,8 см и более для дна печи;
  • чугунная решетка (колосник);
  • обрезок трубы из металла диаметром не менее 0,5 м и толщиной от 1 см;
  • металлические прутки от 1 см;
  • замки и дверцы для топки, каменки и поддувала;
  • водный кран;
  • не менее 2 м стальной трубы.

Из инструментов будут необходимы болгарка, сварочный аппарат. Обязателен защитный костюм, перчатки. Во избежание негативных последствий, следует строго соблюдать технику безопасности.

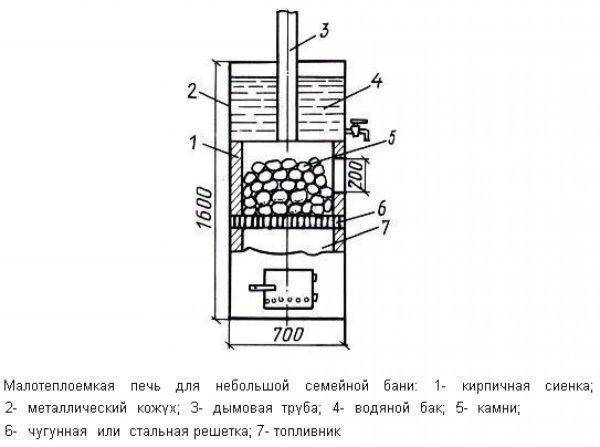

Чертеж самодельной банной печи

Первым делом следует сделать подробный чертеж будущей печи с указанием всех элементов и их размеров. При отсутствии опыта в создании эскизов рекомендуется обратиться к специалисту. На этом этапе необходимо подсчитать общее число всех частей и их суммарную площадь, чтобы в итоге определиться с требуемым количеством металла. По грамотно составленному чертежу в дальнейшем будет удобно осуществлять сборку конструкции.

Все размеры следует перенести на листовое железо, лучше это делать мелом. Вырезать каждый из элементов, соблюдая строго прямые углы. Их величина должна равняться 90°, иначе надежность банной печи окажется под вопросом. Боковые части должны быть одинаковыми.

Для резки металла используют болгарку. Все заусенцы и неровности необходимо ликвидировать до начала сборки

По окончании работ важно еще раз проверить все элементы — их наличие и соответствие размерам на чертеже

Особенности сборки печи

Изготовление печи для бани своими руками начинается с каменки. Две подготовленных боковины необходимо состыковать под прямым углом. На один стык достаточно 5 прихваток по несколько миллиметров. Для проверки точности прямого угла можно использовать угольник. Сварочная дуга не должна перегревать металл, поэтому силу тока нужно отрегулировать до оптимальной. Далее следует присоединить крышку и дно.

Как правильно установить печь в бане

Если остаются зазоры в несколько миллиметров — не страшно, они легко перекроются сварочным швом. Главное — чтобы щели, противоположные друг другу, были идентичными. После того как весь периметр короба каменки будет прихвачен, можно приступать к нормальной сварке, скрепив все части надежными швами. В горизонтальном положении готовой каменки на одной из боковин следует сделать отверстие для дверки.

Рассматриваемый вариант печи для бани предусматривает каменку, состоящую из двух частей — внешней и внутренней. Последняя должна быть меньше первой минимум на 10 см. Она будет устанавливаться на трубы, для которых необходимо проделать отверстия в нижней части внешней каменки. Подобным образом прихватывается топка печи и производится сваривание бака для воды. Топка состоит из поддувала, колосника и топливника с дверцей.

Краткая инструкция по сборке основных элементов:

  1. Для сваривания внешней и внутренней каменки заготовить 4 пластины.
  2. В верхнее части внешнего короба вырезать отверстие под трубу для создания дымохода.
  3. Металлические полосы шириной 2 см приварить по периметру отверстия под каменку.
  4. Сварочным швом присоединить дверцу топки на петлях.
  5. Вставить внутреннюю каменку во внешнюю на трубы, зафиксировать.
  6. Приварить крышку внешней каменки с заранее прорезанным отверстием под дымоход.

Установка печи

Перед установкой еще необходимо сделать отверстие для очистки сажи, она будет скапливаться сверху на внутренней каменке. Монтировать печь лучше на металлических ножках, высотой не менее 40 см. Если сделать их в виде продольных салазок, нагрузка на напольное покрытие уменьшится. Под низ стоит положить асбест, а сверху — ровный лист из металла. По бокам и на дне самодельной печи из металла можно разместить жаростойкие кирпичи, они позволят дольше сохранять тепло.

Несколько важных моментов

Размер ячеек сетки должен быть 3-5 мм. Не стоит использовать слишком маленькие ячейки, газы должны проходить беспрепятственно.

Металлическая сетка

Обязательно нарисуйте эскиз. Для этого сделайте все необходимые замеры максимально точно

Уделите этой работе особое внимание. Эскиз поможет определить необходимое количество материала, точные размеры деталей, которые вам надо будет изготовить, чтобы собрать качественную и эстетичную конструкцию

Если у вас нет опыта подобных работ, изготовьте макет конструкции из плотного картона в натуральную величину. Это позволит уточнить все размеры, а части макета будут отличными лекалами при создании вашей искрогасителя.

Подготовьте листовую сталь, оцинкованную или нержавеющую (толщина 0,6 — 1 мм). Размер листа определите по размерам эскиза. Также понадобится сетка из нержавеющей или оцинкованной проволоки с размером ячейкой 3- 5 мм.

Этот материал отлично дополнят следующие публикации:

  • Обзор дымоходов для печи из различных материалов
  • Правила установки дымоходов: выводим дымоходную трубу через стену

Критерии выбора

Камни для обкладывания печи выбираются по следующим критериям:

  1. Теплоустойчивость – структура камня должна выдерживать высокие температуры и резкие перепады жары и холода.
  2. Теплоёмкость – способность накапливать и удерживать долгое время тепло от печи.
  3. Фракция камней (размер) – для маленьких печей подходят камни размером 50×60 мм. Более крупным конструкциям подойдут камни размером 120×150 мм.

Камни для закладывания в сетку лучше выбирать плоской формы. Это позволит максимально уплотнить кладку и исключить попадание воды на разогретый металл печи.

Самый доступный вариант – речная или морская галька. При выборе этого материала необходимо избегать камней с красными прожилками. Такие вкрапления в структуре гальки указывают на присутствие железа. Испарения окислов железа в парилке не улучшают оздоровительный эффект бани.

При выборе конструкции и материала для изготовления сетки следует исходить из таких факторов, как:

Предлагаем ознакомиться Каркасная баня своими руками пошаговая инструкция

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

  • с выносной ёмкостью или расположенной вверху;
  • с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

  1. Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
  2. Выкапывают котлован глубиной от 0,5 до одного метра.
  3. Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
  4. Дно котлована выравнивают и утрамбовывают.
  5. Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
  6. На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
  7. Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
  8. Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
  9. После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

  1. Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
  2. Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
  3. Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
  4. Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
  5. Завершая каждый ряд печи, проверяют значения величин углов.
  6. Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Рекомендации

Важные моменты:

  • Постоянно контролировать правила перевязки.
  • Толщина слоя раствора — около 10 мм.
  • Уплотнять швы печи для обеспечения герметичности.
  • Через каждые два ряда проверять уровнем горизонтали и вертикали.
  • Допускается использовать цементную смесь при кладке нижней линии, внизу температура не слишком высокая, а цемент упрочит само сооружение и защитит печь от воздействия влаги.
  • После кладки двух линий установить поддувало и продолжить сплошную кладку.
  • После возведения стен поддувала поставить дверцу и накрыть решёткой, которая будет дном топки.
  • Предусмотреть зольник (мобильный или стационарный).
  • Возвести топочную камеру высотой 0,6 метра. Этого достаточно для создания максимально высокой температуры на вершине пламени.
  • Необходимая глубина топки печи — 80 см.
  • Габариты места для каменной засыпки для бани определяют из расчёта 60 кг на каждый квадратный метр парилки.

На следующем этапе выполняется установка фурнитуры: петель, решётки, дверки. При монтаже дверец в швы закладывают отрезки двухмиллиметровой проволоки. Продолжают кладку от дверцы.

Дополнительная обработка дерева

Нормы пожарной безопасности предусматривают обработку дерева специальными пропитками для снижения его горючести. Но многим известно, что пропитки не особо полезны, тем более в бане, где заведомо планируются высокие температуры, при которых химия начнет выделяться в воздух и отравлять легкие человека. Не такой результат хочется получить от посещения бани.

Однако, не во всей бане бывает высокая температура, как правило, только в парилке. Поэтому во избежание возникновения пожаров в других частях помещения от искр, например, в зоне дымохода, специалисты советуют хотя бы там обработать дерево антипиренами.

Важно! Не получится обработать дерево единожды и забыть на все время использования домом. Можно сделать небольшую проверку: если щепка воспламеняется от спички, значит пришло время обновлять пропитку

В среднем, периодичность составляет один раз в два года.

Пошаговая инструкция по установке металлической печи следующая:

  • Выбрав место для монтажа печи, демонтируем старый пол,  захватывая на 10 — 15 см больше дна печи с каждой стороны;
  • Выкапываем яму глубиной полметра, утрамбовываем дно и сыпем в нее тонкий слой песка и щебня;
  • Выкладываем полиэтиленовую пленку для гидроизоляции плиты (двойной слой);
  • Вырезаем из дорожной сетки каркас, который меньше ямы по ширине на 5 см, и кладем его на подставках из упирающихся в пол кусков арматуры, привязанных к сетке проволокой;
  • Заполняем яму бетоном. Опалубка из досок сверху сделает края более ровными, а уровень плиты приподнимет. Горизонтальность можно проверить с помощью уровня;
  • Как только плита затвердеет, покрываем ее поверхность рубероидом, состоящим из двух слоев, и затем 1-2 слоя шамотного кирпича, чтобы уровень основы сравнялся с уровнем пола. Бывает, что основа приподнимается над полом на 5 — 10 см;
  • После остывания и затвердевания кирпича монтируем печь согласно проекту;
  • В стене устанавливаем переходник с приваренными пластинами, которые защищают стену около дымохода;
  • Привариваем трубу дымохода к переходнику;
  • С наружной стороны бани привариваем другую часть трубы и покрываем ее специальной насадкой во избежание попадания осадков и мусора;
  • Там же устанавливаем дымоход;
  • С трех стен защищаем плиту облицовочным или огнестойким кирпичом;
  • Обкладываем кирпичом саму печь;
  • Заполняем водой бак, закладываем камни;
  • Делаем первую тестовую топку;
  • Контролируем, чтобы не возникало утечек дыма в местах сварки и соединений, утечки воды из бака на камни или в топку и др.

Достоинства расположения печи с выносным топливным каналом

Банные печи с выносным топливным каналом могут быть изготовлены из чугуна или стали. Конструкция этого прибора отличается от обычной печи для обогрева бани именно наличием выносной топки, которая может быть съемной — в тяжелых чугунных вариантах изделий, или представлять неразъемную конструкцию — в стальных моделях. Благодаря такой конфигурации печи дверца топочной камеры выносится в соседствующее с парилкой помещение или даже на улицу.

Вынесение топки печи в предбанник дает немало преимуществ при эксплуатации:

  • При топке печи происходит обогрев сразу двух помещений — парной и предбанника.
  • Появляется возможность добавлять дрова, постоянно поддерживая процесс горения, в то время, когда парная эксплуатируется.
  • Так как не будет необходимости открывать и закрывать дверцу топки со стороны парной, печь можно оградить барьером безопасности (кирпичным экраном), который исключит риск получения ожоговых травм во время принятия водных процедур.
  • В парную не будет попадать мусор, который часто заносится в помещение вместе с дровами.
  • Появляется возможность разместить рядом с топкой нишу для просушки дров, что в парной сделать, понятное дело, не получится.
  • Обеспечивается подержание в парилке чистого воздуха, так как при открытии дверцы для добавления дров в комнату могут в небольшом количестве проникать газообразные продукты горения дров.
  • Отсутствие дверцы топки в парной значительно сэкономит свободное пространство помещения, и так, как правило – не слишком объемного. Поэтому появляется возможность монтажа отопительного прибора в удобном месте разделяющей комнаты стены.

Однако, необходимо учитывать, что современные приборы заводского изготовления снабжаются системой охлаждения стекла, установленного в топочной дверце. Поэтому предбанник не будет прогреваться должном образом. И для того, чтобы тепло интенсивнее поступало в предбанник, придется приоткрыть дверцу топочной камеры — этот фактор тоже необходимо учитывать, выбирая место для установки печи. Если прибор невозможно установить так, чтобы открытая дверца не мешала свободному проходу, то в зимний период для этой комнаты потребуется дополнительный обогрев.

Цены на печь в баню

банная печь
В качестве примера — конструкция печи «Термофор Калина Inox БСЭ антрацит НВ ПРА»

Выносной топливный канал может быть прямоугольным, или же иметь зауженную около топки форму. Панорамное жаростойкое стекло, установленное в дверце, не только позволяет контролировать процесс горения топлива, но и придает конструкции эстетичный внешний вид камина. Если предбанник используется в качестве комнаты отдыха, то перед этим «камином» можно установить кресла, и отдыхая после посещения парилки, любоваться игрой пламени.

Система, охлаждающая стекло, также исполняет функцию его очистки, поэтому на внутренней поверхности не скапливается копоть, и оно всегда остается прозрачным.

Установка печи с выносом топочного канала в предбанник дает массу эксплуатационных преимуществ. Недостатки незначительны, и самый существенный из них – больше забот при проведении монтажа прибора.

Топливный канал банной печи может быть даже вынесен и на улицу. Обычно это делается в следующих случаях:

  • Когда помещения парной и предбанника имеют уж совсем небольшую площадь.
  • Если печь планируется отапливать углем, от которого традиционно остается много грязи, а продукты его сгорания — достаточно токсичны.
  • В том случае, когда баня эксплуатируется в коммерческих целях, то есть на время сдается посторонним людям. А ее владелец выступает в роли истопника, совершенно не мешающего клиентам своим присутствием.

В ряде случаев применяется и вот такой вариант – топочное окно вообще вынесено на улицу

В других случаях печь, установленную таким способом, эксплуатировать будет крайне неудобно, особенно в зимний период. Согласитесь, мало радости в том, когда для того чтобы подбросить в топку дрова, приходится выскакивать на улицу.

Единственными достоинствами выноса топки банной печи на улицу является отсутствие мусора в помещениях и то, что топливо не придется заносить внутрь бани.

Трудности при установке самодельной каменки

Несоблюдение правил строительства приводит к ошибкам. В таких случаях печи становятся недолговечными

Во избежание разочарования важно держать в уме следующие пункты инструкции:

  • помнить о гидроизоляции на фундамент печи;
  • готовить правильный песчано-глиняный раствор (1:2);
  • выбирать качественный материал;
  • следовать стандартам при выборе размеров печек.

Строительство без соблюдения соответствия со схемой, монтаж нестандартной арматуры, неровная кладка могут привести к отсутствию тяги и к задымлению бани.

Возможные неполадки:

  • Нет должного нагрева. Это происходит, когда закрывается не та задвижка — они разные при «летней» и «зимней» топке бани.
  • Выбивается дым в разных частях трубы — необходимо расширение дымохода и исключение прямых углов.
  • Печь дымит — раствором плохо замазаны щели и отверстия для чистки. Или используются сырые дрова.
  • Медленный нагрев — на внутренних стенах печи много сажи. Её надо очистить.

Нюансы установки

Сетка с камнями весит немало, смещение конструкции может серьезно повредить трубу дымохода. Поэтому ее требуется надежно закрепить.

В горизонтальных ребрах нижнего квадрата конструкции нужно просверлить по два отверстия под саморезы. В верхнем листе банной печи потребуется проделать ответные отверстия меньшего, чем у самореза, диаметра. Сетка устанавливается на печку и крепится к ней саморезами. Далее в нее опускается первая секция трубы дымохода, присоединяется к выходному патрубку. После монтажа всех секций дымохода можно приступать к загрузке камней.

Не стоит просто наваливать камни горкой. Существуют определенные правила их раскладки. Сначала необходимо рассортировать камни по размеру. Вниз кладутся самые крупные камни, плоской стронной к печке. Следующий ряд заполняют менее крупными, выкладывая их ровной стороной к дымоходу. Так, постепенно уменьшая размер, докладывают камни до верха сетки. После первой протопки возможна некоторая усадка камней. В этом случае сверху можно доложить оставшиеся.

Сетка для каменки позволяет разместить камни так, чтобы они быстро прогревались и эффективно отдавали тепло. С помощью такой конструкции будет получаться горячий, мягкий, и ароматный пар. В магазинах предлагают большое количество разнообразных моделей, но самую простую домашний мастер вполне может сделать своими руками.

На что стоит обратить внимание?

Прежде чем совершить заказ на установку печи в доме, вы должны определить для себя, какие функции она будет выполнять, где ее разместить, какую площадь помещения нужно обогревать. Эти параметры прямо влияют на габариты и конструкцию в целом. Стоит также помнить, что лучше проводить монтаж печи-камина в комнате с хорошей вентиляцией.

Выбрать оптимальный для себя вариант поможет информация о материалах, из которых производят отопительные устройства. Достаточно популярны металлические печи. Они просты в монтаже и занимают мало места. Чугунные – способны обеспечить хорошую экономию топлива, имеют несложную конструкцию, а металлические немного быстрее остывают.

Устройство из кирпича наиболее традиционное. В основном сейчас их заказывают для установки печи в бане. Они долго удерживают тепло, хорошо прогревают большую площадь, но имеют значительный вес со сложной конструкцией.

Если у вас перебои с электричеством или плохое газоснабжение, вы можете поставить у себя дровяную печь. Заготовить древесину можно самостоятельно или купить, а еще не стоит забывать о том, что дерево − экологический продукт, не оказывающий вредного воздействия на природу и человека.

Также существуют твердотопливные печи, особенностями которых можно назвать довольно высокую длительность горения и высокий жар. Часто в самой конструкции уже предусмотрена варочная поверхность, благодаря которой можно не использовать электричество, что тоже позволяет иногда хорошо экономить.

Опытные сотрудники нашей компании помогут разобраться с тем, какое именно устройство вам нужно, а также выполнят качественный монтаж печи в бане. Они проконсультируют вас по интересующим вопросам и всегда помогут найти выход.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
