Сэндвич трубы для печей
Но печь будет работать эффективно и с должным уровнем безопасности только в том случае, если она спроектирована, сложена или изготовлена с соблюдением всех необходимых требований. А одним из ключевых условий функционирования печи является продуманная и надежная система отвода продуктов сгорания – дымоход. Существует несколько вариантов оборудования этой системы – от выкладывания классической трубы «по старинке» из кирпича, до применения совершенно новых, порой даже неожиданных технологических решений с применением современных композитных материалов. А на пике популярности в этом вопросе в наше время, наверное, находятся сэндвич трубы для печей.
Что из себя представляют сэндвич трубы для печей, как они различаются, что необходимо знать об их выборе и основных правилах проектирования системы – обо всем этом в настоящей публикации.
Что из себя представляют сэндвич трубы и их основные достоинства
Разработчики сэндвич-дымоходов ставили перед собой задачи минимизации недостатков, характерных для практически всех дымоходов, независимо от материала их изготовления.
Любая дымоходная труба подвержена негативному разрушительному влиянию как изнутри, так и снаружи. Продукты сгорания имеют высокую температуру и весьма агрессивный химический состав, что приводит к эрозии или коррозии материалов внутреннего канала. Кроме того, канал дымохода со временем зарастает сажей, снижающей проходимость трубы, и в итоге – эффективность и степень безопасности печи.
Снаружи на открытых участках на трубы действуют внешние факторы – повышенная влажность, атмосферные осадки, колебания температур воздуха на улице. Кроме того, разница температур снаружи и внутри дымохода приводит к активному образованию конденсата – а это, в свою очередь, повышает вероятность обложения сажных наростов.
Пункт IV. Финал установки
Закончив сборку, проводим снятие защитной пленки. Наилучшей длиной дымоотвода считается пять-шесть метров всей конструкции. Проводим герметизацию швов и щелей. Делается это с применением герметика, рассчитанного на температуру не менее тысячи градусов. На внутренние трубы он наносится по наружной поверхности. На переходах от одностенной трубы к двухстенной или к другим модулям – извне по кругу.
По окончании проводим проверку наиболее опасных нагревательных зон на температуру. Для легкой чистки дымохода в нем предусматривают специальную съемную часть или отверстие с дверкой. Теперь вы знаете, как сделать сэндвич трубу своими руками для бани.
Выбор сэндвич-трубы
При подборе элементов учитывают:
- тип стали и толщину листа, использованного для внутренней части;
- проходное сечение канала;
- тип и толщину теплоизолятора;
- доступную номенклатуру компонентов для сборки.
Материал и толщина стенки рабочей части
Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:
- бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
- AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
- хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
- хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

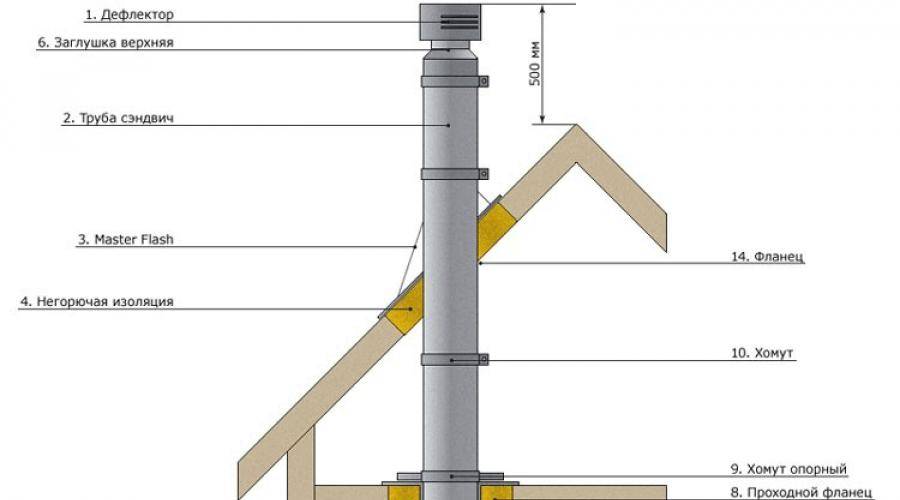

Схема монтажа сэндвич-трубы для печи.
Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).
Диаметр дымоотводящего канала
Стандартами предусмотрен выпуск элементов с внутренним диаметром:
- от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
- 0,15 м для каминов;
- 0,2 и 0,3 м для больших нагревателей систем отопления.
Марка и толщина изоляции
Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.
Количество и вид модулей
Производители предлагают изделия следующих типов:
- труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
- соединительное колено (угол 45°);
- отводной патрубок под прямым углом;
- тройник для отвода конденсата;
- элемент с ревизионным окном;
- участок с регулятором сечения (для изменения тяги);
- разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
- дополнительные элементы для вывода через перекрытия, стены или крышу.

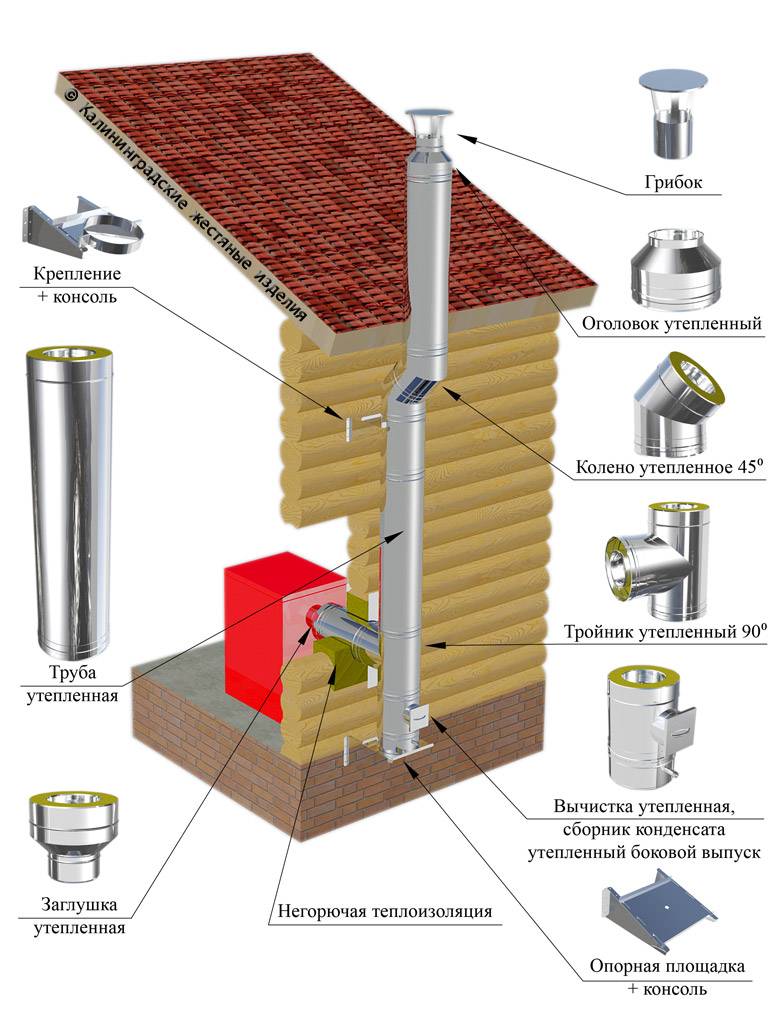

Модули, необходимые для сбора сэндвич-дымохода.
Уход за системой
Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:
- Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
- Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.
Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.
Как выбрать металлический сэндвич-дымоход?
Для ответа на вопрос: можно ли ставить сэндвич трубу сразу на печь, важно учитывать все критерии выбора деталей. Однозначно можно ответить только при покупке деталей без документов от фирмы производителя
В этом случае, ни покупка, ни установка таких дымоходов не рекомендуется. Внимательно изучаем основные характеристики:
- материал. Качество и марка стали – от этих характеристик зависит долговечность металлических дымоходов при нахождении в агрессивной среде. На поверхностях не должно быть царапин и других повреждений защитного слоя на стальных деталях;
- минимальный уровень нагревания. Эти показатели должны находиться в пределах 5000-7500;
- тип и толщина слоя теплоизоляции;
- для агрегатов, работающих на твердом топливе, подбираются детали с лазерным продольным швом. Для котлов, работающих на газе, используют трубы, соединенные методом катания. В первом случае, дымоходы выполняются из нержавеющей стали. Во втором применяют латунь, полиэстер или оцинковку, для изготовления наружного слоя.
Оценка качества материалов изготовления
Для оценки качества потребуется измерить толщину металла и слоя теплоизоляции, особенно при продаже продукции известного бренда по смешным ценам. Такие детали могут делаться из тонкой стали и с малым слоем изоляции.
Сэндвич труба для дымохода печи не должна иметь повреждения защитного слоя, особенно на внутренней поверхности. Но лучше перед походом в магазин зайти на форумы и изучить отзывы о продукции разных производителей и только после этого отправляться за покупками.
Тип утеплительного материала
В этой категории применяется минеральная вата или базальтовый утеплитель. Но базальтовые утеплители не выдерживают высокие температуры газов, поэтому для этих целей применяют минеральную вату.
Диаметр дымоходного канала и толщина утеплителя
Определимся с толщиной слоя теплоизоляции:
- слой утеплителя, толщиной 30 мм устанавливается на дымоходах газовых котлов со средней или малой мощностями. Температура отработанных газов – до 2500;
- толщина 50 мм – такие трубы устанавливаются на все виды котлов и печей при условии непосредственного вывода трубы на улицу возле отопительного прибора. Температура газов – до 4000;
- трубы со 100 мм слоем теплоизоляции используются при обустройстве всех видов печных агрегатов и котлов, работающих на всех видах топлива. Температура газов до 8500.
Самые ходовые сечения дымоходов, используемые многими производителями печей и котлов 120 – 200 мм. выпускаются детали сечением 50-80 мм, но это скорее для походных печей небольшой мощности.
Размеры сэндвич-труб

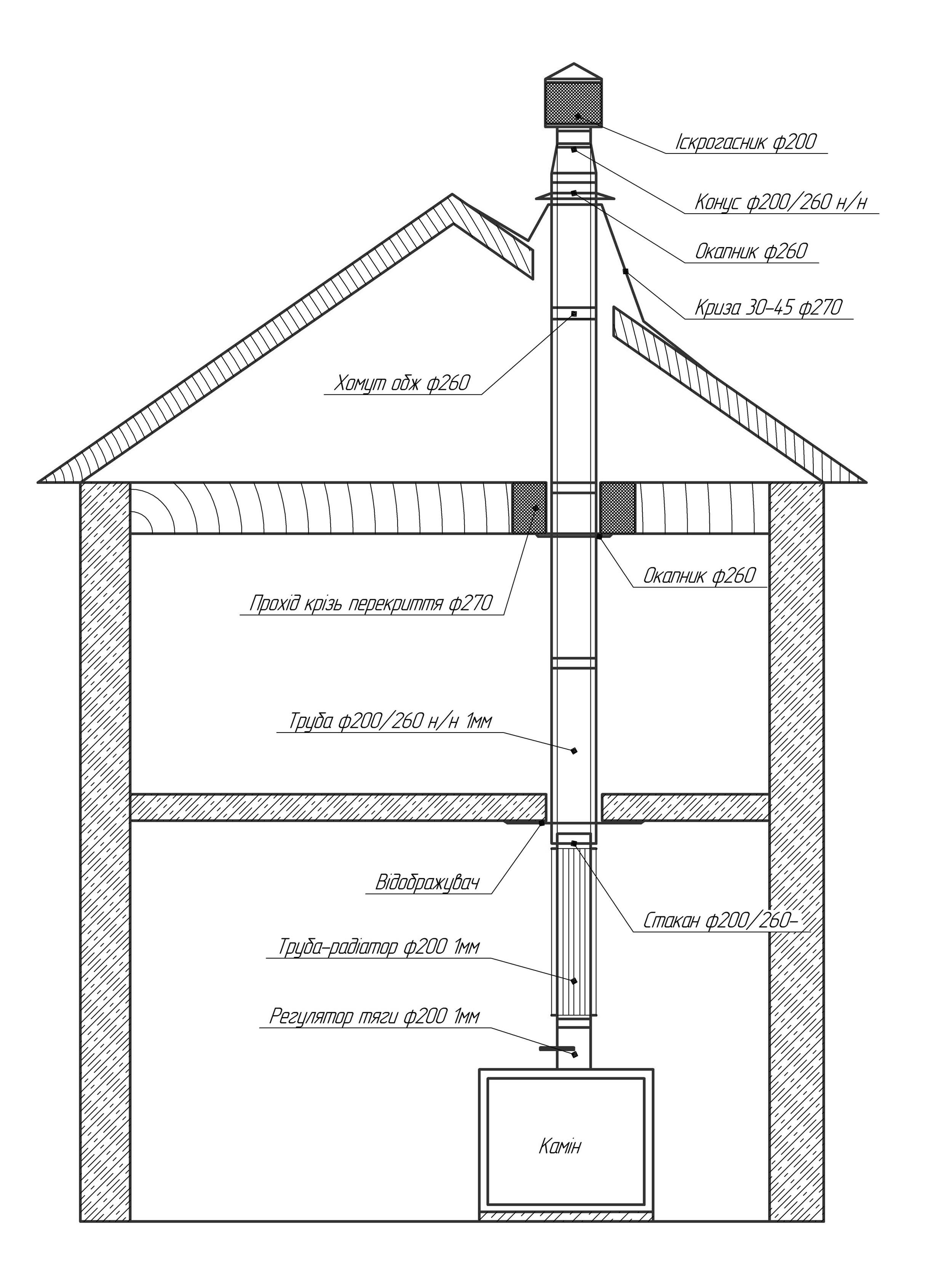

Правила установки трубы на крыше
Для монтажа дымохода через поверхность крыши, необходимо соблюдать несколько простых правил, которые позволят выполнить эту работу правильно:
Для дымохода необходимо предусмотреть фундамент или так называемую подушку из бетона, так как дымоход это очень массивная конструкция.
так как дымоход — конструкция достаточно массивная и тяжелая, как и сама печь, при строительстве дома следует предусмотреть наличие отдельного фундамента, так называемой бетонной подушки;
считается, что длинная труба обеспечивает лучшую тягу, но тут есть и одно «но» — КПД печи при этом сильно падает. Поэтому необходимо найти золотую середину. Поэтому при монтаже трубы не надо искать длинных путей, лучше всего прокладывать ее напрямую;
выход трубы рекомендуется делать недалеко от конька, если крыша скатная. Рассчитать место довольно просто: необходимо от линии, горизонтальной коньку, провести угол на 10 градусов, идущий вниз. Верхняя часть трубы должна находиться выше этой линии на 30-50 см
Многие считают, что расположение печной трубы оптимально на самом коньке крыши ;
важно устанавливать вверху трубы специальный искрогаситель, который предотвратит возгорание кровельных материалов и прочих элементов. Конструкция такого гасителя может быть самой различной, часто ее делают из обычной стальной сетки, которая не дает горящим искрам выйти из трубы.
Правила монтажа
При монтаже сэндвичи необходимо монтировать в полном соответствии со всеми правилами и рекомендациями, в этом случае работы будут выполнены качественно, безопасность эксплуатации соблюдена.

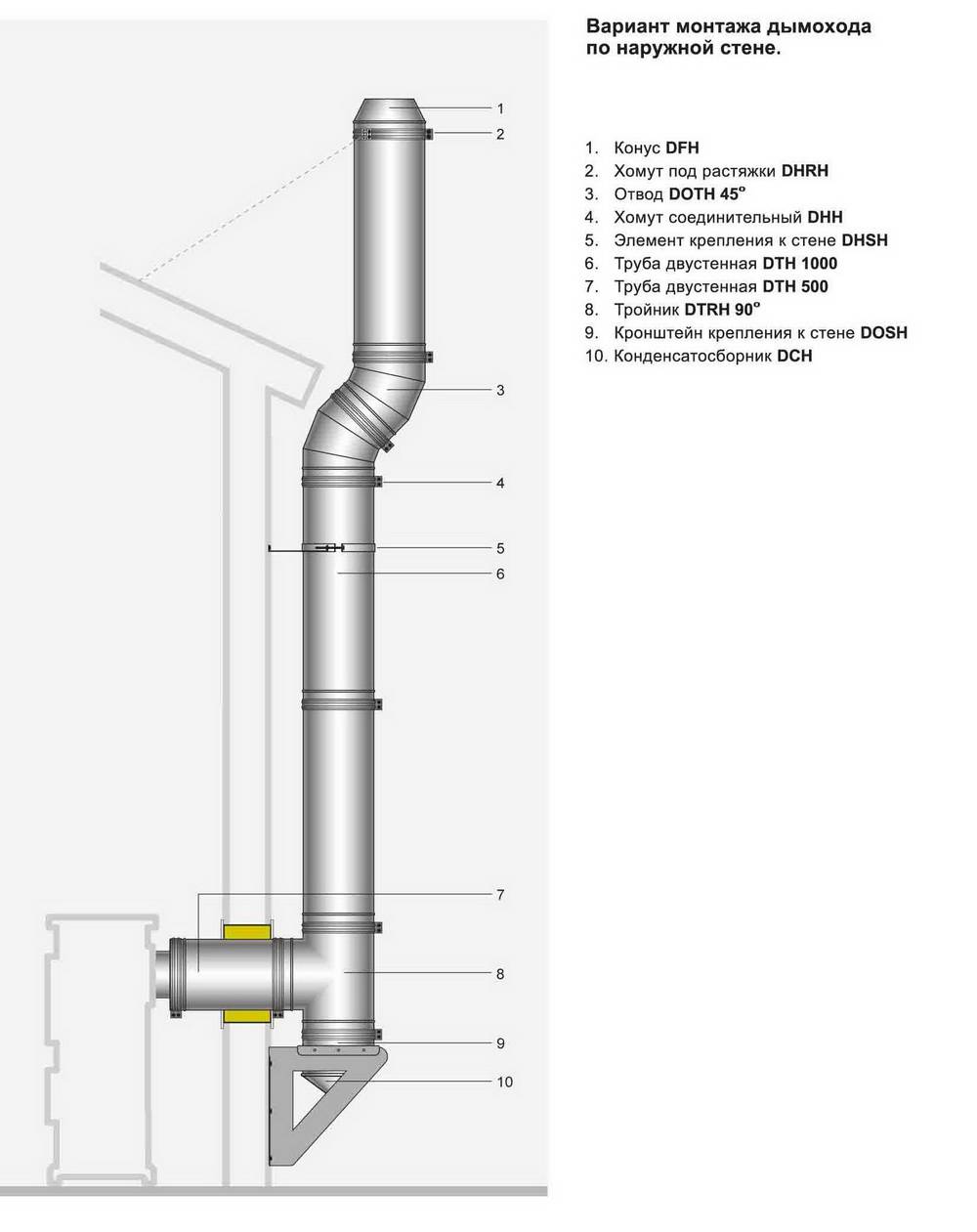

Варианты расположения сэндвич-дымоходов.
Трубу, в случае ее выхода на плоскую крышу, необходимо устанавливать таким образом, чтобы она немного выступала над крышей, примерно от пятисот миллиметров. При расположении конструкции относительно конька ее монтируют на расстояние, меньшее 1,5 м, высота трубы должна составлять не менее 500 мм от самой высокой точки конька.
При изготовлении кровельного материала из горючих составляющих труба должна находиться выше кровельного конька на метр-полтора. Этот показатель полностью соответствует всем пожарным нормам.

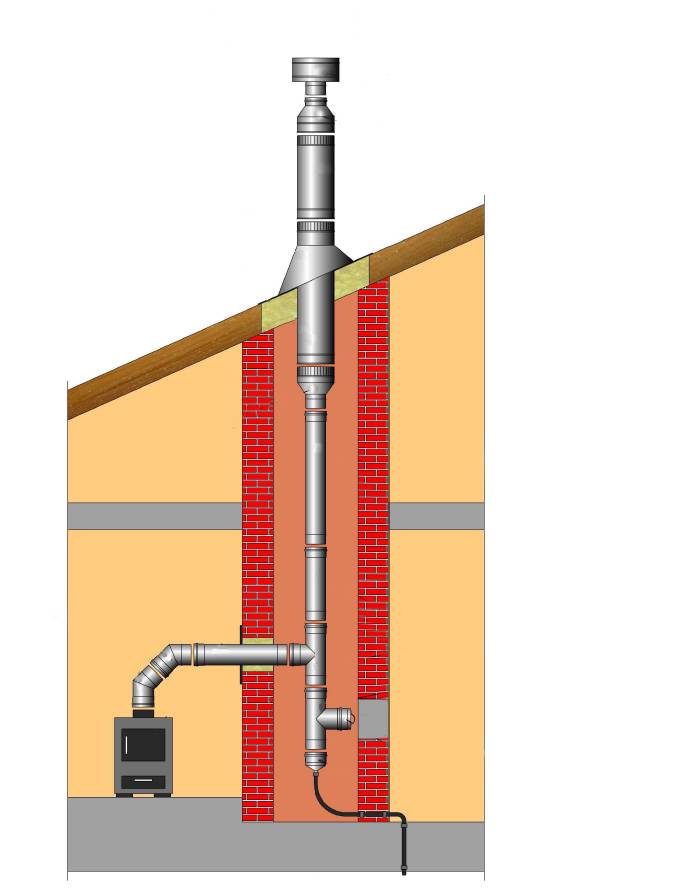

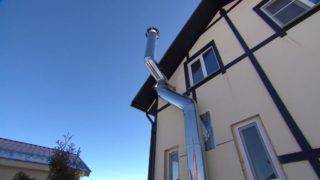

Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется
Не так давно, монтаж печного дымохода, был очень сложным делом и требовал специальных навыков. Кирпичная кладка трубы с замысловатыми изгибами внутри, делала работу печников востребованной. Конечно, были и упрощённые варианты из простой металлической трубы, но тут возникало множество сложностей с теплопотерей и скапливающимся конденсатом.
Сегодня, самый распространённый материал для дымоходов – это сэндвич-труба. И о том, как правильно произвести монтаж дымохода из сэндвич труб через стену и хотелось бы поговорить в этой статье.

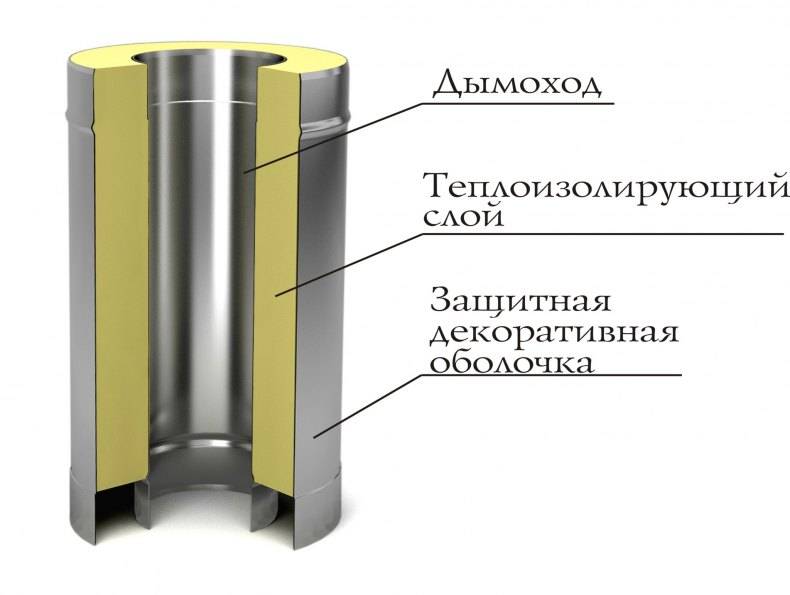

Что такое сэндвич труба
Как видно на фото выше, слово сэндвич в её названии применено неслучайно. По сути, это две трубы разного диаметра вставленные одна в другую и с прослойкой из негорячей базальтовой ваты.
Основные преимущества
Не будем подробно останавливаться на устройстве сэндвич трубы, так как наша статья не об этом, выделим лишь самые основные её преимущества:
- Из-за низкой степени отдачи тепла наружу, скопление конденсата внутри сведено к минимуму.
- Внешняя оболочка не нагревается до высоких температур, а значит, исключена опасность возгорания или ожогов.
- При проведении дымохода через стену потребуется значительно меньшее отверстие.
Даже, учитывая лишь эти факторы, выбор материала для дымохода очевиден. Гораздо важнее вопрос – как правильно смонтировать сэндвич дымоход, и на нём мы остановимся поподробнее.
На что обратить внимание при покупке
Качественные сэндвич трубы, изготавливаются из нержавеющей стали. Отличить нержавейку от простой стали, можно при помощи магнита. Нержавейка не магнитится.
Но этого мало. Техническая документация на сэндвич дымоходы, должна обязательно содержать сведения о марке, использованной в производстве нержавейки. Приведённая ниже таблица показывает, какие могут стоять маркировки и в чём их отличие.
Номер в порядке убывания качества. Марка нержавеющей стали. Общие технические характеристики.
Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется Монтаж дымохода из сэндвич труб через стену, не так сложен, как кажется Не так давно, монтаж печного дымохода, был очень сложным делом и требовал специальных навыков. Кирпичная кладка трубы с
Каким должно быть расстояние от дымохода до сгораемых конструкций?
При устройстве дымохода необходимо соблюдать ряд требований и правил противопожарной безопасности, так как дымоход проходит сквозь потолок и крышу, где в обязательном порядке присутствуют элементы деревянных конструкций.
Следуя пожарным нормативам следует отступать от пламени, то есть внутренней поверхности трубы до сгораемых конструкций расстояние, равное 380 мм (38см).
А от внешней поверхности трубы до границы сгораемых конструкций должно быть не менее 130 мм (13см).
В соответствии с этими замерами и следует делать отверстие для дымохода.
Зазор между потолком и трубой должен быть забит негорючей теплоизоляцией, чтобы по максимуму сократить теплопотери. Снизу теплоизоляция подшивается листом железа.
Это расстояние, бывалые печники называют «от дыма» Отсчет ведется от стенки дымового канала печной трубы, до края сгораемых конструкций.
Это расстояние регламентируется нормативным документом СНиП 41-01-2003, а в частности его разделом 6.6 «Печное отопление» и его подразделами.
Печные трубы бывают двух основных видом — кирпичные и металлические. При проходе через перекрытия деревянной трубы делается разделка (распушка) (расширение внешних размеров трубы, при сохранении тех же размеров дымохода) а при проходе железной делается проходка в виде гильзы выполненной из негорючего материала.
Эти детали печи как раз и призваны «отдалить» дымоход от сгораемых конструкций (например деревянных потолочных перекрытий.
Расстояние «от дыма» до сгораемого материала в печной трубе, должно быть по нормативу 500 миллиметров, как раз в том случае если материалы сгораемые. И допускается 380 миллиметров, в том случае если те же сгораемые материалы защищены слоем штукатурки толщиной не менее 2,5 сантиметров с армированием металлической сеткой.
Высота разделки над и под перекрытием должна быть не менее 70 миллиметров.
Разделка дымохода не должна быть жестко зафиксирована с перекрытием. Это потому что деревянный дом все равно будет водить (садиться) и плохо если потолок деформирует кладку, а это и щели и выход газов и возможно даже искр, со всеми вытекающими. Лучше сделать расстояние и утеплить минватой или керамзитом.
На кровле здания, расстояние от наружного края дымовой кирпичной трубы до сгораемых конструкций должно быть не менее 130 миллиметров, а от керамической не менее 250 миллиметров.
Верхний край самой печи, так же должен быть на регламентированном расстоянии от потолка.
Так если над кирпичной печью потолок не защищен штукатуркой, то расстояние от ее верхней части до деревянных конструкций должно быть не менее 35 сантиметров при периодической топке и не менее метра для печей длительного горения. Если потолок оштукатурен, 25 и 70 сантиметров соответственно.
Основные элементы конструкции
Я предлагаю рассмотреть основные элементы конструкции на примере дымохода сэндвич:
- Один из главнейших элементов – трубы. Также нужны тройники – они помогают сделать разветвление дымового канала и подключить дымоход непосредственно к топке отопительного прибора.
- Колено – понадобится, чтобы сделать необходимый изгиб (чаще всего применяются коленья-отводы на 45 и 90 градусов).
- Опорная консоль – собственно, на ней и будет держаться вся конструкция, крепится к стене или к полу. Плюс хомуты – нужны, как крепление-фиксация к стене.
- Ревизионный тройник – для очистки труб от сажи.
- Сборник конденсата.
- Устье – завершающий элемент конструкции.
Крепление сэндвич-дымохода
Фиксация всех деталей трубного устройства для вывода дымовых газов осуществляется с помощью хомутов. Крепление тройника выполняется опорным кронштейном. Оставшаяся незакрепленной верхняя часть дымохода требует создания подстраховки, например, растяжками с углом равным 120 градусов.
Стыковка с переходниками или тройниками осуществляется с использованием обжимных хомутов, но с каждой стороны.
Необходимо отметить, что опорный кронштейн необязательно покупать в магазине: его можно сделать своими руками. Для этого берется два металлических уголка со сторонами 30 и 50 мм, нарезается нужная длина и делаются соответствующие отверстия под болты.
Печальная картина внешней эрозии кирпичного дымохода
«Классические» кирпичные дымоходы, хотя и считаются проверенными временем, имеют целый «букет» недостатков.
- Во-первых, прямоугольное сечение канала отнюдь не является оптимальным – в нем неизбежно происходят ненужные завихрения газового потока. Снижающие общую тягу.
- Во-вторых, невозможно добиться идеальной гладкости стенок канала – пористая структура кирпича все равно будет способствовать сажным отложениям.
- В-третьих, сам по себе кирпичный дымоход представляет весьма массивную конструкцию, достаточно сложную в возведении и требующую надежной основы.

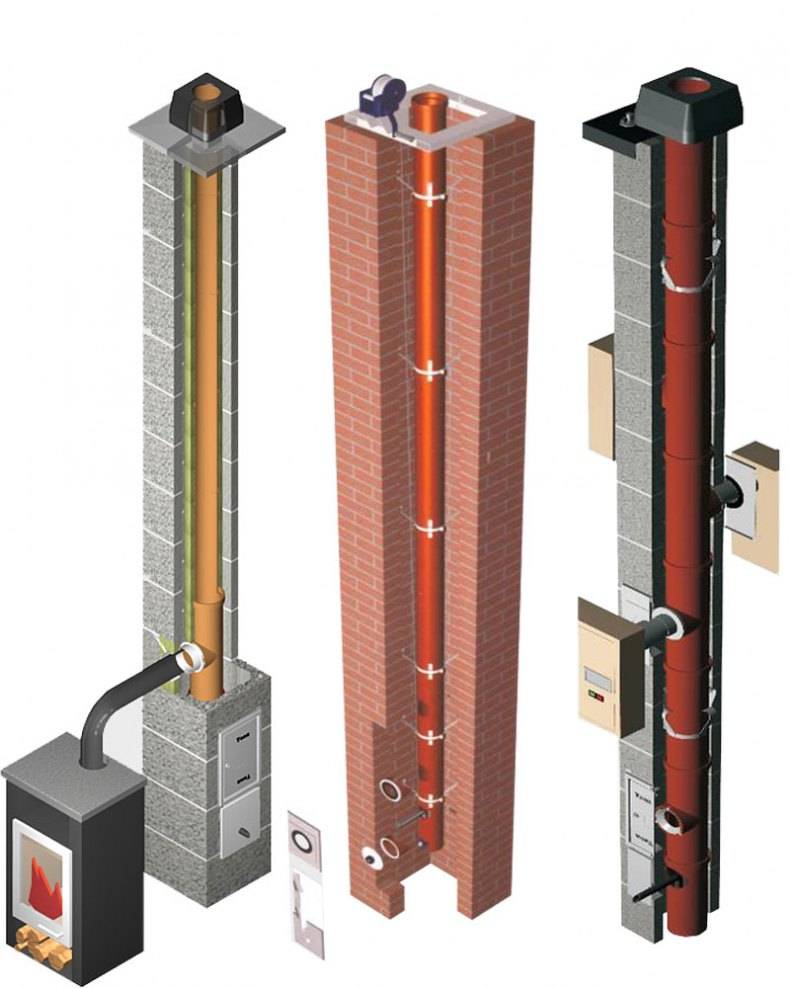

Как выкладывается кирпичный дымоход
Если выбран именно такой вариант, то необходимо строго соблюдать целый ряд важных правил. О том, как сложить кирпичный дымоход своими силами – в специальной публикации нашего портала.
И в-четвертых, даже качественный кирпич по воздействием целого комплекса негативных влияний повержен эрозии, и картина рассыпающихся дымоходных труб – отнюдь не редкость.
Значит, чтобы дымоход был оптимальным, его нужно делать с круглым сечением, гладкими внутренними стенками, из жаростойкого, стойкого к эрозии и коррозии материала. и достаточно легким, чтобы не утяжелять всей конструкции печи. Казалось бы, всем этим требованиям отвечают современные виды нержавеющих сталей. Однако, такая упрощенная схема невозможна по целому ряду причин:
- Любой металл обладает высокой теплопроводностью, а высокая разница температур внутри дымоходного канала и снаружи может разрушительно действовать на тонкие стенки, и что самое главное, приводит к обильному конденсированною водяных паров, всегда содержащихся в составе продуктов сгорания.
- Быстрое остывание газов на открытых участках дымохода неизбежно проведет к снижению тяги печи.
- Участки металлической трубы, расположенные внутри здания, нагреваются до очень высоких температур, а это небезопасно и с противопожарной точки зрения, и с позиций высокой вероятности получения случайной травмы – ожога.
Этот комплекс проблем полностью или в максимально возможной степени бы разрешён созданием сэндвич-конструкции дымоходной трубы. Внутренний канал и внешняя поверхность такой конструкции представляет собой два отдельных металлических цилиндра, разделенных прослойкой жаропрочного термоизоляционного материла, обладающего выраженно низкой теплопроводностью.

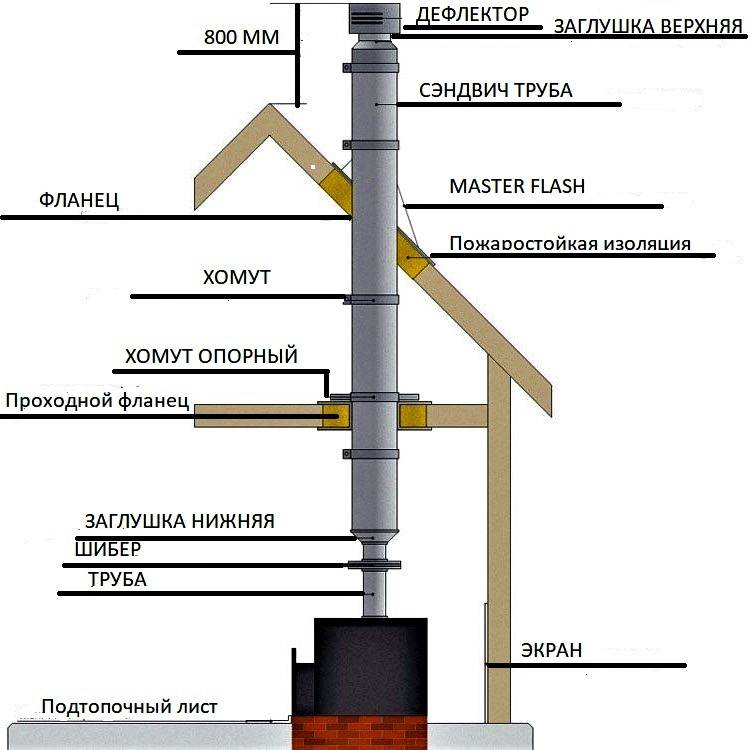

Проход дымохода в бане через кровлю
- Убедитесь, что расстояние от трубы до стены перекрытия — не менее 130 мм.
- Из стального листа вырежьте подкрышный лист. Он представляет собой лист с внутренним отверстием, равным диаметру трубы, и размерами, большими проема в перекрытии.
- Оденьте подкрышный лист на трубу.
- Проденьте один конец трубы в проем кровли со стороны чердака, другой конец установите в нижнюю трубу.
- Со стороны крыши установите на трубу свинцовую основу (угловую крышную разделку), опустите ее на крышу. Постучите по основе молотком и подгоните к поверхности круши.
- Со стороны чердака заполните щели между трубой и перекрытием базальтовым картоном и базальтовой ватой.
- Поднимите подкрышный лист до упора вверх и закрепите саморезами по дереву.
- Чтобы обеспечить герметизацию соединения, покройте место стыка кровельным битумным герметиком на резиновой основе.
Основные размеры трубных изделий
Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.. Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм
В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.
Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.
Соединительные элементы труб имеют углы:
- 90̊ С − для уголков и тройников;
- 135̊ С − только для тройников.
Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.
Материалы и инструменты для монтажа
Если раньше дымоотводы делали кирпичными, сейчас же выбирают, например, конструкцию сэндвич. Преимущества у такой конструкции следующие:
- Высокий срок эксплуатации (если использовать материалы из нержавейки).
- Общий вес – небольшой, что упрощает установку.
- И третий момент, немаловажный лично для меня: эстетическая привлекательность.
Чтобы установить дымоход сэндвич, самое главное – выбрать хорошие материалы. От того, насколько прочной и устойчивой к высоким температурам будет каждая труба, зависит целостность всей конструкции. Я советую выбирать те, что сделаны из огнестойкой стали и оцинкованного металла.
Установка сэндвич — дымохода
Цена на монтаж сэндвич дымохода гораздо ниже, чем цена на обычный дымоход. Связано это с тем, что при установке такого типа дымохода не надо делать специально для него фундамент.
Вес конструкции маленький, поэтому значительной нагрузки не будет. Но и слишком упрощать себе жизнь тоже не надо.
Часто топку устанавливают на черновом полу, до окончания работ на крыше. Следовательно, нужно учесть толщину готового пола, состоящего из чернового материала и напольного покрытия.
Делается это просто: надо поставить отопитель на возвышенность имитирующую высоту уже с готовым полом, чтобы совпали отверстие для трубы и самой трубы.
Правильный монтаж сэндвич — дымохода надо начинать с печи.
Обязательно учитывая некоторую последовательность:
- На входной патрубок печи устанавливают первый элемент, обязательно без утеплителя. Если ставить трубу с утеплителем, то утеплитель может загореться. Есть вероятность пожара.
- Стык между вставленной трубой и входным патрубком трубы изолируется заглушкой.
- Далее идёт последовательное соединение деталей дымохода. Места соединений фиксируют хомутами.
- В местах прохода трубы через деревянные перекрытия следует уложить дополнительный теплоизоляционный слой. Это будет дополнительным средством безопасности от возгорания.
- Установка тройников для отвода конденсата, если планируется сделать горизонтальные отрезки. Длина отрезка должна составлять 100 см (1м).
Для уменьшения риска повышения давления в дымоходе места стыков между элементами закрывают специальными муфтами для герметизации. Перед тем как закрыть стыки муфтой необходимо соединения промазать герметикой выдерживающей высокие температуры.
Как выбрать сэндвич для дымохода
При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.
Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция.
Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам
Теплоизолятор внутри полости должен выдерживать до 650º без деформации.
Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.
Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.
Размеры сэндвичей из нержавеющей стали
При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.
- Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
- Длина отрезков сэндвичей в продаже полметра и один метр.
- Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
- Внешний диаметр выпускают от 200 мм до 430 мм.
- Уголки для поворота продают на 90º. Тройники на 90º и 135º.
- Толщина внутреннего утеплителя колеблется от 4 см до 6 см.
Окончательный монтаж
По завершении сборки необходимо снять защитную пленку. Размер сэндвич-дымохода обязательно должен составлять примерно 5-6 м, начиная с оголовка и заканчивая колосником. Швы и имеющиеся зазоры закрываются герметиком, желательно жаропрочным, выдерживающим температуру в 1000 °C. Наносится состав по следующей технологии:
- Во внутренних и наружных трубам покрывается внешняя часть.
- Когда есть переход от одностенной конструкции к двустенной, герметизируется вся наружная поверхность.
- Одностенное цилиндрическое изделие и соответствующий модуль соединяются аналогично предыдущему варианту.
После проведения герметизации необходимо тщательно проверить наиболее пожароопасные зоны, где нагрев будет иметь максимальную температуру.
Для обеспечения легкого обслуживания дымохода устанавливается ревизия. Она может быть съемной или оборудованной открывающейся дверцей.
Основные правила и этапы монтажа дымохода через стену
Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.
По наружной стене
При ведении дымохода необходимо соблюдать нормативные углы изгибов
При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей
Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом
Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.
Сквозь каркасную стену
Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.
Сквозь деревянную стену
Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы
Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.
В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.
Керамические дымоходы
При изготовлении внутреннего дымохода к нему предъявляются следующие требования:
- минимальное расстояние от дымохода до несущих балок, если предусмотрена укладка между трубой и перекрытием листов асбеста в два слоя – 250 мм, без укладки асбеста – 380 мм.
- при наличии изоляции из асбеста расстояние от трубы до деревянной стены принимается равным 250 мм и более, если изоляция не предусмотрена, расстояние принимается не менее 380 мм.
- при использовании для утепления минеральной ваты расстояние от трубы до стропил принимается не менее 130 мм;
- при использовании легкосгораемых материалов – 260 мм;
- для кровельного покрытия в местах соприкосновения с трубой должны использоваться устойчивые к высоким температурам материалы (сталь, керамическая черепица, шифер). Если же применяются такие материалы, как битумная гибкая черепица, необходимо предотвратить ее контакт с трубой. Расстояние от битумного покрытия до дымохода в плане должно составлять не менее 50 см.
Все описанные выше требования актуальны для изготовления внутреннего дымохода, но иногда лучше выбрать наружный вывод. Он позволяет избежать сложностей и повысить безопасность конструкции, поскольку продукты сгорания не могут попасть в помещение.
Такой монтаж подойдет только в том случае, если котел расположен непосредственно на наружной стене. Конструкция не позволит выполнить протяженный горизонтальный участок. К плюсам использования можно отнести привлекательный внешний вид здания. Лучше всего такой вариант подойдет для котлов на жидком и газообразном топливе. Минусом конструкции станет повышенное образование конденсата, которое приводит к оседанию на стенках веществ, разрушающих трубу.

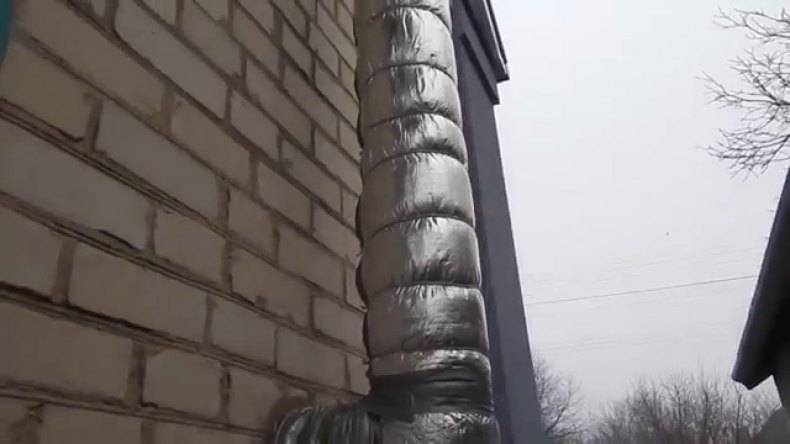

Изготавливается наружный дымоход так же, как и внутренний, но следует предусмотреть утепление его стенок, контактирующих с холодным воздухом. Толщина теплоизоляции составляет до 10 см и назначается в зависимости от климатических особенностей местности
Важно, что в большинстве случаев труба все равно будет проходить через кровельное покрытие, поэтому стоит соблюдать рекомендации, для внутренних выводов. В нижней части предусматривают отверстие для проверки и очистки, а также устанавливают капельник. Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом
Под кирпичную трубу придется сделать отдельный фундамент или выступ опоры под дом.
Стоит учесть следующие требования по кладке:
- обеспечение перевязки;
- изготовление из керамического полнотелого кирпича на известковом (цементно-известковом) растворе внутри дома;
- после вывода через кровлю кладку выполняют на цементном растворе;
- толщина швов не должна превышать 10 мм;
- оштукатуривание внутренней поверхности трубы запрещено.
Установка через стену
На практике применяют два варианта прохода трубы из помещения на улицу: через стену и через потолок. Выбор всегда остается за владельцем печи, а мы расскажем об особенностях обеих схем.
К достоинствам конструкции «через стену» относятся:
- Экономия полезной площади . Если баня находится на цокольном этаже дома, не нужно, чтобы труба проходила через находящиеся выше жилые помещения. Она не только «съест» полезную площадь, но и потребует соблюдения целого комплекса мер пожарной безопасности. Также при случайном касании трубы можно получить серьезный ожог.
- Простота установки . Большая часть работ выполняется на улице. Вес вертикальной конструкции практически не ограничен, и она защищена от ветровых нагрузок: труба опирается на кронштейн, «привязывается» хомутами к стене. Установка через стену подразумевает обустройство только одной пожарной разделки.
- Ремонтопригодность . При необходимости всегда можно нарастить трубу дополнительными секциями. Замена элементов наружного дымохода не требует проведения работ в помещении.
Очевидный недостаток конструкции — низкий КПД. Часть энергии дымовых газов, которую можно было использовать для обогрева помещения, уходит в атмосферу. Наружные дымоходы часто нарушают дизайн зданий, а в их горизонтальных участках и на поворотах скапливается сажа. Такие конструкции нужно чистить гораздо чаще, чем вертикальные внутренние системы дымоудаления.
Уход за системой
Операции по уходу потребуют следить за уровнем тяги в дымоходе и вовремя прочищать его от сажи или мусора. Разберем несколько ситуаций и мер по их устранению:
- Новый дымоход, но тяга недостаточная. Такой ситуации есть 2 объяснения. Первое – простое. При строительстве печи и монтаже дымохода в каналах остался строительный мусор. Очистив каналы, легко получаем нормальную тягу. Если пламя в печи остается окрашенным в бурый цвет – значит, допущены ошибки при строительстве печи или монтаже дымохода. Такая неисправность потребует находить причину, но для этого лучше привлечь специалистов.
- Печь введена в эксплуатацию и после нескольких месяцев работы тяга стала недостаточной. Это значит, что пришло время прочистить каналы дымохода от сажи. Для этого можно пропустить в трубу трос и привязав к концу ершик, протащить его по трубам. Народные рецепты проще. Советуют слепить большой снежок и опустить его в дымоход. Снег будет постепенно таять, опускаться, снимая нагар со стенок.
Поэтому основные работы по уходу за дымоходом – это профилактика засорения каналов и периодическая проверка герметичности мест соединения труб.
