Принцип действия
Центробежная сила, возникающая при вращении крыльчатки (или диска у моделей вихревого типа), создаёт разрежение, которое позволяет втянуть воду через шланг, находящийся в источнике с водой.
Корпус у моделей центробежного типа предварительно заправляется водой. А вихревые насосы работают за счёт подсасывания воздуха, поэтому камера устройства водой перед первым пуском не заполняется.
Устройства одинаково хорошо работают как с чистой, так и загрязнённой (мутной) водой с примесью ила и песка. Для работы с очень грязной водой выпускаются специальные модели, оснащённые защитной решёткой, фильтрующей крупные частицы грязи и примесей. Такие насосы бывают предназначенными для откачки фекалий или дренажа колодцев, скважин, бассейнов, подвалов.
Объемные самовсасывающие насосы для воды
Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.
В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:
- Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
- Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
- Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
- Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.
Отличие вихревых и центробежных насосов: что выбрать?
Центробежный агрегат отличается от вихревого аналога большими габаритами и практически бесшумной работой. Но такой насос «достает» воду лишь с 8-10 метров (без эжектора). Правда, его производительность меньше показателя вихревого агрегата почти на порядок.
Вихревой самовсасывающий насос ВКс
Вихревой насос, по сути, оборудован встроенным эжектором (импеллер играет роль нагнетательной трубочки). Поэтому он изначально работает с большими глубинами (всасывающий шланг можно погружать в два раза глубже, чем у центробежного аналога). Но уровень шума вихревого агрегата предполагает лишь внешний монтаж оборудования. А вот производительность такого насоса в семь (!) раз больше, чем у центробежного аналога.
В итоге, вихревые насосы ставят на глубокие (более 10 метров) скважины, справедливо ожидая от них промышленной производительности. А центробежные насосы монтируют на относительно неглубокие скважины, питающие бытовой трубопровод.
Следовательно, для водоснабжения в промышленных масштабах нужен вихревой насос, а для бытового водопровода – бесшумный агрегат центробежного типа.
И это следует учитывать при выборе варианта конструкции самовсасывающего насоса.
Вихревые насосы: виды и сферы применения
В системах, которых есть необходимость в высоком напоре при небольшой подаче, используются вихревые насосы. Для перекачивания смесей жидкости и газов также применяют вихревые насосы.
Благодаря различным видам перекачиваемых сред, аппараты широко используются в разных отраслях промышленности.
Аппараты вихревого типа используются для перекачивания жидкостей.
Поверхностный насос – виды, строение и принцип действия
Насосы самовсасывающего типа поднимают воду из скважин за счет разницы в перепаде давления. Максимум на что они способны при идеальных условиях (при создании вакуума), поднять ее на высоту 10,3 м, но таковых нет нигде, поэтому этот параметр равен 8-9 метрам по факту. Внутри агрегата вращаются лопасти, создающие области пониженного давления, которые тут же стремятся заполниться жидкостью.
Компактный помощник для полива огорода
Состоят такие насосы из электрического двигателя, выполняющего основную работу, и рабочей камеры, через которую перекачивается жидкость за счет нагнетательного механизма, приводимого в движение мотором. Соединены активные части посредством вала, который проходит через уплотнитель, не дающий попасть воде в электрическую часть прибора.
Рабочая камера центробежного вихревого насоса в разрезе
Уплотнители существуют двух видов – сальники и торцевые. Первый вариант недорогой, но качество его не очень высокое. Второй встречается реже в виду дороговизны – им комплектуются самые надежные агрегаты.
По принципу создания всасывающего усилия насосы делятся на центробежные и вихревые. И там, и там установлена крыльчатка, только она отличается по своей форме. Давайте подробнее расскажем об этих системах.
По принципу создания всасывающего усилия насосы делятся на центробежные и вихревые. И там, и там установлена крыльчатка, только она отличается по своей форме. Давайте подробнее расскажем об этих системах.
Преимущества центробежных насосов
Выбирая, вихревой или центробежный насос — какой лучше приобрести для загородного водоснабжения, полива приусадебного участка или других нужд, учитывайте преимущества оборудования второго типа:
- Универсальность эксплуатации – можно использовать с любым источником воды – колодцем, скважиной, иным, при различных способах установки — глубинном или поверхностном.
- Большой модельный ряд.
- Высокая производительность – воду можно поднимать со значительной глубины, поставлять на большую высоту.
- Почти полное отсутствие шумов в рабочем режиме.
- Надежность.
- Компактность.
Производители реализуют множество моделей как винтовых, так и центробежных, вихревых насосов. Модели отличаются своими техническими характеристиками и способностью к обеспечению водой. Выбор агрегатов любого типа широк.
Электрические разновидности для домашнего водопровода
Центробежные
Роль рабочего органа выполняет колесо с лопатками, помещённое в корпус. Корпус имеет два патрубка: для всасывания воды, расположенный напротив центра вращения колеса, и для подачи, расположенный на периферии в диаметральной плоскости.
Принцип работы основан на использовании центробежной силы. Вода подаётся в центр колеса. Вращаясь, лопатки захватывают воду и отбрасывают её к стенкам корпуса. Таким образом, в центре возникает разряжение, под действием которого всасывается новая порция воды, а по краям создаётся избыточное давление, вытесняющее воду в выходной патрубок.
Центробежные насосы для воды могут быть погружного или поверхностного исполнения.
Поверхностный водонасос этого типа сможет поднять жидкость с глубины не более восьми метров. Гидроагрегаты этого типа неспособны к сухому всасыванию, то есть перед использованием их необходимо залить водой.
Для увеличения глубины всасывания применяют инжекторные устройства, которые позволяют поднимать воду с глубины до пятидесяти метров.
Инжектор может встраиваться и в корпус насоса. При такой конструкции аппарат становится очень шумным, и устанавливать его в жилых помещениях не рекомендуется.
Вихревые
Вихревые электронасосы могут работать со смесью воды и газа благодаря своей конструкции и применению особой крыльчатки — импеллера, который захватывает воздух и продвигает его внутрь улиткообразного корпуса. Внутри корпуса есть небольшое количество воды, воздух перемешивается с жидкостью и выводится через выходной патрубок. В результате этого в корпусе создаётся разряжение, и происходит втягивание воды через входной патрубок.
Импеллер действует подобно инжектору и позволяет закачивать воду на высоту до 20 метров.
Роторные
Состоит такой насос из цилиндра, перемещающегося внутри его поршня, и двух клапанов на входе и выходе. При перемещении поршня вниз происходит сжатие воды в цилиндре, и вода вытесняется вверх, а при обратном движении создаётся разряжение, и в полость цилиндра поступает следующая порция воды.
Помповые агрегаты
Помпы могут приводиться в действие разными способами, но в быту чаще всего применяют моторизированные. Их работа обеспечивается бензиновыми или дизельными двигателями внутреннего сгорания. Конструкция исполнительного механизма позволяет перекачивать жидкости с твёрдыми частицами диаметром до 5 мм.
Производительность мотопомпы весьма велика, поэтому их применяют там, где необходимо перекачать большое количество воды, например: осушение водоёмов, пожаротушение, орошение полей. Мотопомпы по многим показателям отстают от электронасосов, зато они автономны, мобильны и не зависят от электросети.
Струйные гидравлические устройства
Эти насосы не способны создать на выходе давление, но их можно использовать для поднятия воды из неглубокого колодца в ёмкость на поверхности. В струйных устройствах нет движущихся частей. Роль рабочего механизма выполняет струя газа или жидкости.
К струйным гидравлическим устройствам относятся аэролифты. Устройство аэролифта следующее. Труба небольшого диаметра опускается в колодец. На расстоянии 20 см от нижнего края трубы есть патрубок, к которому подключается шланг от компрессора. Труба должна быть погружена в воду так, чтобы воздушный патрубок находился ниже уровня жидкости минимум сантиметров на тридцать. При подаче воздуха от компрессора пузырьки движутся вверх и подхватывают воду, которая находится выше них, таким способом газо-водяная смесь продвигается по трубе и выливается в ёмкость наверху.
Для максимально эффективной работы такого устройства нужно экспериментально подобрать необходимое давление воздуха в системе.
Особенности самовсасывающих агрегатов
Главная особенность самовсасывающей помпы или насосной станции – способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.
По принципу действия различают следующие виды самовсасывающих насосов для воды:
- центробежные;
- объемные;
- вихревые;
- эжекторные.
По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:
- поверхностные;
- погружные, их ремонт и эксплуатация сложнее.
По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.
Области применения самовсасывающих приборов – водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.
Характеристики, достоинства и недостатки насосной конструкции
В зависимости от типа выбранной модели ее характеристики могут быть различными, но, в целом, можно выделить такие средние показатели самовсасывающих насосов:
- температура внутри конструкции составляет около 35 градусов выше нуля;
- температуры воздуха за пределами конструкции не должна превышать эту же отметку;
- максимальное давление в системе – 6 бар;
- двигатель, используемый в конструкции – асинхронный;
- высота подъема магистрали – до 8 м.
Практически все детали конструкции создаются из нержавеющей стали, а уплотнительные соединения – из графита/керамики.
Ввиду некоторых своих характеристик самовсасывающие насосы пользуются немалой популярностью среди потребителей. К таким можно отнести:
- Приемлемую цену. В качестве материала, используемого для создания корпуса, вполне можно использовать дешевый металл вроде чугуна или конструкционной стали, ведь насос не погружается в воду. Соответственно, цена насоса существенно снижается.
- Простоту обслуживания и ремонта. Опять-таки, ввиду наземного расположения конструкцию насоса очень легко ремонтировать.
- Высокую мощность. В отличие от погружных насосов, имеющих мотор ограниченной мощности, самовсасывающий можно оборудовать очень мощным двигателем. Следственно, увеличивается не только сила напора воды, но и глубина погружения.
- Простоту монтажа.
Самовсасывающий насос прост в обслуживании
Рейтинг лучших самовсасывающих насосов
В рейтинг самовсасывающих насосов для воды включены модели от известных производителей оборудования. Они отобраны исключительно по рейтингу продаж и отзывам покупателей, это топ уходящего 2021 года. Рассмотрим их более подробно.
Calpeda MXHM 205/A
Надежная и долговечная продукция из Италии, с продуманной конструкцией и качественной сборкой, корпусом из нержавеющей стали, высоким уровнем защищенности от попадания пыли и влаги. Компактный, продуктивный и мощный, универсального назначения насос для использования в быту и промышленности.
Metabo P 9000 G
Модель разработана в Германии, собирается в Китае, но нареканий на стоимость, качество исходников и сборки не было ни у одного потребителя. Похвальные отзывы и у экспертов. Пригодится даже для оборудования системы полива из 5 дождевальных установок. Максимальный напор 51 м. Перекачивает за час до 9 тыс. л.

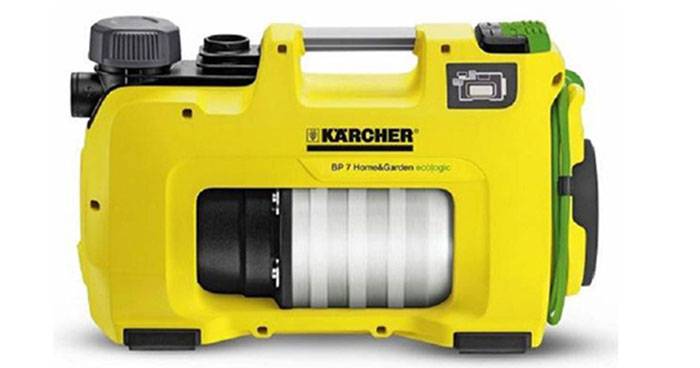

Karcher BP 7 HOME & GARDEN
Не из самых бюджетных товаров, но со временем эти расходы оправдаются низким потреблением электроэнергии и относительно высокой производительностью (6 тыс. л в час). В неоспоримых достоинствах – надежность и долговечность, фильтр, обратный клапан и защищённость от сухого хода. В недостатках – высокая стоимость.
Джилекс Джамбо 70/50 П 3701
Прекрасный, функциональный и недорогой агрегат российского производства. Надежный, с хорошими комплектующими, простой в эксплуатации и подключении. К недостаткам причисляют шум при работе, однако агрегат достает до глубины в 9 м, а встроенный инжектор позволяет доставать жидкость с большой глубины и при этом расходовать не слишком много электроэнергии.
Вихревые и центробежные — сравнение и область применения
Сначала общие черты:
- максимальная глубина всасывания — 8-9 метров;
- способ установки — поверхностный;
- на всасывающем трубопроводе должна стоять труба или армированный шланг (обычный не ставить, его сплющит отрицательным давлением).
Теперь о том, в чем отличия между вихревыми и центробежными моделями. Вихревые насосы более компактные, стоят меньше, но при работе издают больше шума. Центробежные — более тихие, на выходе создают небольшое давление. Вихревые при тех же размерах крыльчатки и скорости ее вращения могут создать давление в 3-7 раз больше. Но нельзя сказать, что это их достоинство — далеко не всегда требуется большой напор на выходе. Например, он не нужен при поливе сада и огорода. Вода, подаваемая с высоким давлением просто размоет почву, обнажит корни. Потому в качестве насоса для полива лучше брать самовсасывающий насос центробежного типа.
Высокое давление на выходе может потребоваться при организации системы водоснабжения дома. Вот тут и потребуются характеристики вихревых насосов. Есть только у них один недостаток: они не могут обеспечить большой расход. Так что чаще для этих целей используют все тот же центробежный, но в паре с гидроаккумулятором. Правда, тогда это получается уже насосная станция.
Поверхностные центробежные насосы необходимо заполнять водой перед пуском
Основной недостаток поверхностных центробежных самовсасывающих насосов — необходимость заполнять их водой перед стартом. Не самое приятное занятие, которое добавляет хлопот при использовании такой помпы для полива.
Центробежные насосы
Насосы центробежные самовсасывающие работают за счет установленной крыльчатки. В зависимости от ее строения изменяется принцип действия всего агрегата. Поэтому выделяют два вида насосов: центробежные и вихревые.
Центробежные насосы имеют рабочую камеру, которую внешне можно сравнить с улиткой. В середине размещено одно или несколько рабочих колес. От их количества зависит тип устройства: одноступенчатое или многоступенчатое. В первом случае насос работает всегда с одной мощностью. Второй вариант более экономичен, так как в зависимости от условий он может изменять свою мощность (производительность).
На рабочее колесо установлены лопасти, которые изогнуты в противоположную направлению движения колеса сторону. При движении колеса создается центробежная сила, на периферии образуется зона высокого давления и вода подталкивается к выходу из камеры. Зона пониженного давления образуется в центре, то есть в рабочем колесе. Именно сюда поступает вода из подающего патрубка. Отсюда за счет движения лопастей и создающейся центробежной силы жидкость поступает к стенке камеры.
Принцип работы характеризуется одним недостатком: перед запуском насос необходимо заполнить водой. Это связано с тем, что центробежная сила не может образоваться из воздуха. Чтобы вода из корпуса не вытекала, на подающий патрубок устанавливают обратный клапан.
Строение насосной станции
Если вам нужен насос только для полива, то для введения его в эксплуатацию вам нужен будет он сам, вводная и выходная магистрали, обратный клапан и система контролирующая расход воды — краны, дождеватели. Если система предназначена для организации водоснабжения коттеджа, то составных частей будет больше. В этой главе мы назовем основные из них и опишем их назначение. Комплект такого оборудования называется насосной станцией.

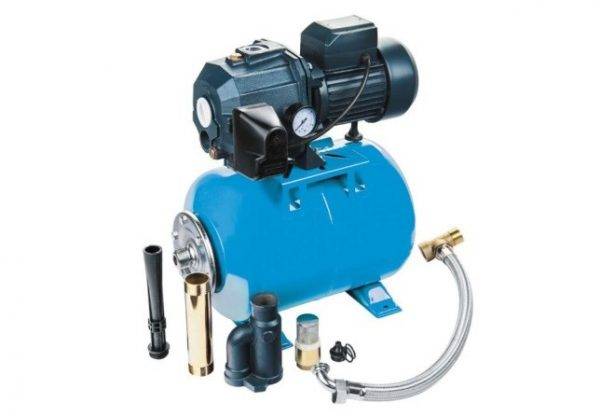

Насосная станция до установки
Таблица 1. Составные части насосной станции
Деталь, фото
Описание
Гидроаккумулятор
В системе обязательно должен быть установлен гидроаккумулятор, назначение которого — контролировать плавные изменения давления. Внутри такого бака установлена разделительная мембрана, с одной стороны от корой находится сжатый воздух, а с другой вода, подаваемая от насоса. Мембрана эластичная, поэтому помогает воздуху давить на воду. При запуске насоса он создает внутри бака его рабочее давление, которое обычно составляет 2-5 Бар. При его достижении агрегат отключается. Если открыть кран для водоразбора, мембрана начнет толкать воду в трубы. При расходе воды, давление в баке будет падать, пока не достигнет нижней отметки. В этот момент автоматика запускает насос снова. Если бы бака не было в цепочке, то насос бы постоянно включался и выключался, так как максимальное давление в трубах достигается быстро даже при открытых кранах. Это привело бы к ускоренному выходу электромотора из строя
Выходная труба насоса
Обычно это гибкая подводка, которая соединяет сам насос с гидроаккумулятором. Ее аналог можно увидеть на любом кухонном смесители. Изделие усилено оплеткой из стальной проволоки. Подсоединяется оно к оборудованию за счет резьбовых соединений
Важно! Диаметр этой трубки не должен быть меньше диаметра выходного патрубка насоса и входного у мембранного бака. Сам бак соединяется с системой водопровода напрямую, сразу к трубам, либо же той же гибкой подводкой
Пример жесткой всасывающей магистрали
Подающая магистраль опускается прямиком в скважину
Выполнена она может быть из гибкого шланга или из труб, металлических или полимерных. На конце магистрали устанавливается фильтрующий элемент и обратный клапан, которые не дает воде из системы стекать обратно в колодец. Длина труб рассчитывается таким образом, чтобы они не доставали до дна скважины, но при этом были погружены в воду на несколько метров. Если не выполнить первое условие, в систему будет попадать много песка и прочих включений. Второе – при длительной расходе воды, ее уровень в колодце может упасть, и в насос пройдет воздух. Работа в «сухом» режиме чревата поломками
Обратный клапан с фильтром
Перед вами обратный клапан. В принципе, мы уже описали его назначение, повторяться не станем.
Фильтры и арматура
Фильтры и различная арматура могут не являться частью насосной станции, но в общей системе подачи воды, они важны. Сюда можно причислить различные системы очистки, запорные краны, манометры для контроля давления в системе.
Поплавковый выключатель
Чтобы перестраховать себя, точнее насос, от работы без воды, в колодец погружается автоматический поплавковый выключатель, который будет останавливать работу насоса в случае падения воды ниже критического уровня. Некоторые станции имеют встроенный датчик сухого хода – им дополнительные приспособления для отключения устанавливать не требуется.
Насос работает от электричества, поэтому под него в кессон нужно вывести отдельный провод и установить розетку. Расположить ее нужно в недоступном для воды месте.
Когда нужен повысительный насос
Напор воды на входе внутреннего водопровода в частном доме при индивидуальном водоснабжении определяется настройками основного элемента автоматики – реле давления, наивысший стандартный порог срабатывания которого при ручной настройке не превышает 5 бар. Поэтому повышающий насос в частном доме с автономным водозабором монтировать не имеет смысла – при недостаточном объеме подачи дешевле и проще поставить накопительный гидроаккумулятор большой емкости. Аналогичная картина наблюдается и в многоквартирных домах – там водяной напор фиксирован и поддерживается на нужном уровне коммунальными службами. Но иногда в квартирах и частных домах возникают следующие ситуации, когда необходима установка в водопровод повысительных электронасосов:
a). При автономном водоснабжении забор водных ресурсов производят из скважинных или колодезных источников, используя для этого погружные колодезные, скважинные электронасосы или поверхностные установки. Каждый водоподающий агрегат имеет определенные технические характеристики, основными из которых являются напор (указывается в метрах) и объем прокачки (в паспортах обычно отмечается значение в кубометрах за час).
Напор является определяющим критерием показателя расстояния до точки водопотребления и глубины погружения агрегата, обычно 1 м приравнивают к аналогичному 1 м вертикального столба и 10 м по горизонтали. Если скважина находится на большой глубине или расстояние до дома велико, напора, создаваемого маломощным электронасосом (ошибки в расчетах при выборе, снижение характеристик в процессе эксплуатации, невозможность замены изношенного агрегата на новый) не всегда хватает для транспортировки приемлемого объема воды в единицу времени на нужное расстояние. В этой ситуации в наружную магистраль можно установить подкачивающий электронасос.
Рис. 4 Вихревой электронасос и принцип его работы
c). Нарушение коммунальными службами своих обязательств приводит к тому, что напор в квартирах (особенно верхних этажей или в часы пик) может быть слишком мал для нормального функционирования санитарно-технических приборов, бытовой техники, хозяйственных нужд. В данной ситуации собственник может установить для поднятия давления в водопроводе (в основном на входе бытовой техники) насос небольшой мощности, начинающий свою работу при водопотреблении.
Строение и принцип действия
По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.
Центробежные
Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).
Устройство самовсасываюшего центробежного насоса
Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.
Схема движения воды в центробежном насосе
Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками. Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.
С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.
https://youtube.com/watch?v=Rn-qkLkFS3s
| Название | Мощность | Напор | Максимальная глубина всасывания | Производительность | Материал корпуса | Подсоединительные размеры | Цена |
|---|---|---|---|---|---|---|---|
| Калибр НБЦ-380 | 380 Вт | 25 м | 9 м | 28 л/мин | чугун | 1 дюйм | 32$ |
| Metabo P 3300 G | 900 Вт | 45 м | 8 м | 55 л/мин | чугун (приводной вал из нержавеющей стали) | 1 дюйм | 87$ |
| ЗУБР ЗНС-600 | 600 Вт | 35 м | 8 м | 50 л/мин | пластик | 1 дюйм | 71$ |
| Elitech НС 400В | 400Вт | 35 м | 8 м | 40 л/мин | чугун | 25 мм | 42$ |
| PATRIOT QB70 | 750 Вт | 65 м | 8 м | 60 л/мин | пластик | 1 дюйм | 58$ |
| Джилекс Джамбо 70/50 Ч 3700 | 1100 Вт | 50 м | 9 м (втроенный эжектор) | 70 л/мин | чугун | 1 дюйм | 122$ |
| БЕЛАМОС XI 13 | 1200 Вт | 50 м | 8 м | 65 л/мин | нержавеющая сталь | 1 дюйм | 125$ |
| БЕЛАМОС XA 06 | 600 Вт | 33 м | 8 м | 47 л/мин | чугун | 1 дюйм | 75$ |
Вихревые
Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.
Строение вихревого насоса
Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.
Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.
| Название | Мощность | Напор (высота подъема) | Производительность | Глубина всасывания | Материал корпуса | Цена |
|---|---|---|---|---|---|---|
| LEO XKSm 60-1 | 370 Вт | 40 м | 40 л/мин | 9 м | чугун | 24$ |
| LEO XKSm 80-1 | 750 Вт | 70 м | 60 л/мин | 9 м | чугун | 89$ |
| AKO QB 60 | 370 Вт | 30 м | 28 л/мин | 8 м | чугун | 47$ |
| AKO QB 70 | 550 Вт | 45 м | 40 л/мин | 8 м | чугун | 68 $ |
| Pedrollo РКm 60 | 370 Вт | 40 м | 40 л/мин | 8 м | чугун | 77$ |
| Pedrollo РК 65 | 500 Вт | 55 м | 50 л/мин | 8 м | чугун | 124$ |
Вихревые устройства
Отличается насос вихревой самовсасывающий от центробежного строением рабочего колеса, представляющего собой диск с радиальными перегородками по краям.
Корпус устройства близко прилегает к той части рабочего колеса, на которой нет перегородок. Вторая часть предусматривает наличие зазора. Под действием центробежной силы при движении колеса вода за счет перегородок отталкивается к периферии корпуса. Но на определенном расстоянии она возвращается назад в зону радиальных перегородок, получая при этом дополнительную энергию. Струи воды сталкиваются и образуют вихревые потоки.
Отличается насос поверхностный самовсасывающий данного типа еще и тем, что за счет своей конструкции способен создавать большее давление, которое примерно в 7 раз выше, чем у центробежного насоса с тем же размером рабочего колеса. Еще один плюс данного устройства в том, что оно может работать даже в присутствии воздуха в корпусе. Благодаря этому запустить оборудование гораздо легче.
Но есть и недостаток. Он заключается в низком значении коэффициента полезного действия, порядка 45-50%.
