Насосная станция для скважин, цены и инструкция по установке: характеристики и расчетные калькуляторы на станции для скважины

Рейтинг станций водоснабжения 2020

Elitech CAB 1000H/24

Бюджетная насосная станция российского производства. Она оснащена двигателем мощностью 1000 Вт, который обеспечивает подачу воды с напором в 45 м – достаточно для обеспечения водой одноэтажного дома. При этом максимальная производительность станции составляет 3,6 м3/ч — хватит для мойки, санузла, душевой кабины и ванны.

Размер входного и выходного отверстий составляет 1 дюйм — это стоит учитывать при покупке трубопровода. Корпус насоса, а также гидроаккумулятора полностью изготовлены из нержавеющей стали. Кстати, объем гидроаккумулятора составляет 24 л. Насос может работать при температуре от 4 до 35°С. Если вы хотите купить недорогую хорошую станцию, модель CAB 1000H/24 — то, что нужно.

Джилекс Джамбо 50/28

Компактная насосная станция подойдет для дома или дачи. У нее относительно небольшой напор в 28 м, чего хватает примерно на три точки водоразбора. Однако пользователи отмечают, что при должной настройке можно отрегулировать станцую до 3,4 бар, что даст примерно 34 м напора. Здесь стоит небольшой по мощности двигатель в 500 Вт и гидроаккумулятор объемом 18 л.

Корпус насоса выполнен из чугуна, а накопительного бака из нержавеющей стали. За час устройство способно перекачать до 3 м3. Весит вся насосная станция всего 15,1 кг, поэтому для транспортировки вполне хватит одного человека. По заявлениям производителя минимальный срок службы устройства составляет 10 лет.

Denzel PS 800X

Станция водоснабжения немецкого производства (собирается в Китае) оснащена насосом мощностью 800 Вт, который способен перекачивать до 3,2 м3/ч. Максимальное рабочее давление, которое создается при перекачке составляет 3,8 бар, что дает напор до 38 м. Весит прибор даже меньше, чем предыдущая модель — 13 кг.

Двигатель станции заключен в чугунный корпус, а камера перекачки воды из нержавеющей стали. Крыльчатка здесь пластиковая, а гидроаккумулятор традиционно выполнен из нержавейки. По отзывам пользователей станция вполне подходит для обеспечения водой семьи до 5 человек. Стоит учесть, что шумит станция довольно сильно, поэтому лучше установить ее в отдельное помещение или поместить в вентилируемый шумоизоляционный короб.

Вихрь ACB-1200/24

Это уже более мощный и серьезный агрегат, чем предыдущие. Двигатель мощностью 1200 Вт позволяет перекачивать до 4,2 м3/ч, этого хватает на 5 точек водоразбора, включенных одновременно. При этом станция водоснабжения способна создавать напор в 45 м — при необходимости можно обеспечить водой даже третий этаж.

Корпус насоса, а также крыльчатка изготовлены из чугуна (срок службы больше, чем у крыльчатки из пластика). Устройство способно работать с водой, в которой содержание примесей составляет не более 150 гр/м3 — это стоит учитывать, если собираетесь использовать для скважины (для воды с большим содержанием песка нужно дополнительно устанавливать фильтр грубой очистки).

Metabo HWW 4000/25G

Хорошая производительная насосная станция от Metabo способна качать до 4 м3/ч и создавать напор до 46 м. Отметим, что здесь крыльчатка изготовлена из нержавеющей стали. Благодаря этому она не ржавеет и довольно стойка к воздействию механических примесей (если в воде есть песочек). Сам насос одет в чугунный корпус.

Станция оснащена стандартным (по объему) гидроаккумулятором объемом 24 л, изготовленным из нержавейки. Пользователи отмечают хорошее качество сборки и надежную работу станции. На официальном сайте можно зарегистрировать агрегат и получить расширенную гарантию до 3 лет.

Karcher BP 3

Немецкая компания Karcher славится выпуском качественной техники для дома, и данная насосная станция не стала исключением. Это лучшая станция водоснабжения в соотношении цена/качество. Здесь отличное качество сборки – нигде ничего не скрипит, не люфтит и не шатается. Агрегат оснащен двигателем мощностью 800 Вт, который обеспечивает напор в 36 м и закачку воды до 3 м3/ч.

Станцию водоснабжения можно назвать компактной и легкой, так как она весит всего 11,3 кг. Объем гидроаккумулятора составляет 19 л. Минусом является небольшая длина сетевого шнура — всего 1 м. Станция имеет встроенную защиту от перегрева и обратный клапан. Производитель дает гарантию на прибор целых 5 лет.

Насосы для водоснабжения и отопления:

Насос для колодца: какой выбрать для эффективной работы Выбираем циркуляционный насос для отопления: на что обратить внимание?

Конструктивные особенности насосной установки

В зависимости от типа насоса станции бывают блочными или составляемыми из отдельных компонентов. В состав установки входят такие элементы:

  1. Насос. Представляет собой агрегат, работающий путем создания центробежной силы. Устройство погружается в скважину или размещается на поверхности. Оно используется для подъема воды из шахты и ее направления в трубопровод. При небольшом объеме добываемой жидкости большая часть ресурса попадает в гидроаккумулятор, необходимый для поддержания нормального напора в системе водоснабжения. Напорную трубу снабжают фильтром грубой очистки, улавливающим крупные примеси, вымываемые из скважины потоком.
  2. Гидроаккумулятор. Имеет вид металлической емкости, снабженной изогнутой резиновой прокладкой. Между стенками резервуара и уплотнителем находится сжатый воздух. При наполнении водой мембрана расширяется, давление растет.
  3. Реле давления. Эта часть системы отвечает за включение и деактивацию оборудования. Если давление в трубопроводе превышает 3 кг/см³, реле подает сигнал на прекращение работы насоса. При снижении параметра установка включается. Контролируют параметры системы с помощью манометра. Этот же элемент позволяет настраивать реле.
  4. Обратный клапан. Эта деталь устанавливается на напорную часть оборудования. Она не позволяет воде вытекать из резервуара. Система функционирует под давлением, клапан препятствует возникновению гидроударов при запуске погружного насоса.

Какую станцию выбрать

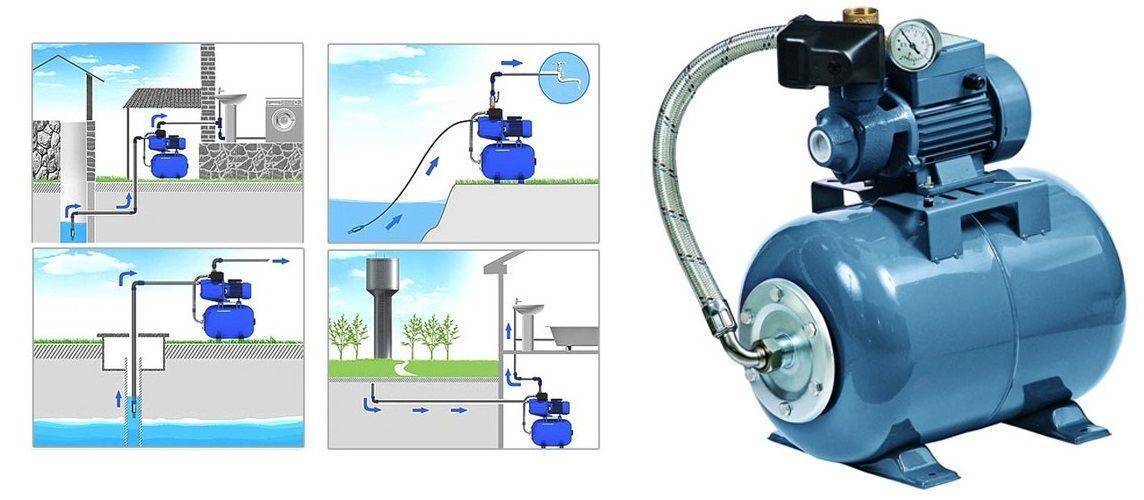

Принцип работы и варианты размещения насосной станции

Каждый колодец и скважина имеют свои технические особенности, на основании которых должен проводиться выбор оборудования для поставки воды в дом на даче или в загородном доме

Нужно обязательно обращать внимание на такие факторы:

  • максимально допустимая рабочая мощность;
  • производительность или дебет водозаборной точки;
  • конструктивные особенности;
  • величины оптимальной высоты перепада воды;
  • оснащение очистительными фильтрами;
  • показатели статического и динамического уровня воды в колодце;
  • показатели давления;
  • максимальная глубина, на которой сможет работать оборудование.

Работы по монтажу запорной фурнитуры и фильтра

Внутренние работы начинаются с монтажа участков напорной трубы до фильтрующего элемента. Трубы для внутреннего размещения можно брать полиэтиленовые и полипропиленовые. К таким изделиям несложно подобрать фитинги соответствующего диаметра, их легко установить или заменить при  необходимости.

На первом этапе врезают запорный вентиль, с помощью которого перекрывается домашняя водопроводная сеть на случай аварии, длительного отъезда  или для установки сантехнического оборудования. Самым надежным и практичным считается шаровый вентиль с американкой, который меняется без демонтажа всей системы (подробнее: “Сгон американка – правила использования фитинга для соединений”).

Выбирая кран, лучше всего отдавать предпочтение латунным изделиям, так как они отличаются большей прочностью и надежностью. В свою очередь изделия с силуминосодержащими сплавами стоят дешевле, но гораздо быстрее выходят из строя и в большинстве случаев становятся причиной затопления.

Фильтр первой стадии очистки устанавливают в непосредственной близости с гидроаккумулятором. При этом к нему следует обеспечить свободный доступ для обслуживающих работ, которые чаще всего подразумевают промывку картриджей – основных фильтрующих элементов. Периодичность промывки зависит от количества присутствующих в воде примесей в виде извести, железа и других микроэлементов. Фильтр должен очищать воду от крупного песка или кусочков глины еще до того, как вода поступит в мембранный отсек гидроаккумулятора.

Для установки фильтров следует пользоваться специальными ключами, которые в большинстве случае идут в комплекте с поставляемым фильтрующим устройством. При расположении корпуса необходимо следить, чтобы с одной стороны была насосная станция, с другой стороны – разводка подающей трубы на точки водоразбора. Прямые участки водопроводной магистрали необходимо прикрепить к стене с помощью хомутов, в местах поворотов фиксируют посредством специальных фитингов.

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 – 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Лучшие вибрационные насосные станции

В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.

DAB E.sybox Mini 3 (800 Вт)

5

★★★★★оценка редакции

100% покупателей рекомендуют этот товар

Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.

Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.

Достоинства:

  • простота установки;
  • удобство использования;
  • производительность 4.8 м³/ч;
  • напор до 50 метров;
  • долговечность.

Недостатки:

высокая цена.

DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.

Metabo HWW 4000/25 G

4.9

★★★★★оценка редакции

95% покупателей рекомендуют этот товар

Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.

Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.

Достоинства:

  • простота обслуживания;
  • долговечность;
  • производительность до 4000 л/ч;
  • мощный двигатель;
  • отверстие для залива воды.

Недостатки:

короткий кабель.

Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.

ЗУБР НАС-Т5-1100-С

4.8

★★★★★оценка редакции

90% покупателей рекомендуют этот товар

Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.

Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.

Достоинства:

  • прочный корпус;
  • долговечность;
  • мощный двигатель;
  • высокая производительность;
  • обратный клапан.

Недостатки:

короткий сетевой кабель.

ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.

Акваробот М 5-10 (В)

4.8

★★★★★оценка редакции

89% покупателей рекомендуют этот товар

К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.

Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.

Достоинства:

  • компактность;
  • высокая производительность;
  • удобство обслуживания;
  • простота установки;
  • низкая цена.

Недостатки:

малая глубина всасывания.

Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

  1. Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
  2. Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
  3. Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
  4. Подсоедините станцию к электросети и включите ее.
  5. Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
  6. Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

  1. Отключите агрегат и слейте воду из гидроаккумулятора.
  2. Снимите крышку с реле давления.
  3. Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
  4. При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
  5. После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления. В данном случае, давление в системе должно быть выше

Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Детальный анализ: плюсы и минусы поверхностных насосов

Поверхностные насосы имеют массу преимуществ:

  • Компактные габаритные размеры;
  • Небольшой вес;
  • Ценовая доступность;
  • Простота монтажа, эксплуатации и обслуживания. Установка поверхностного насоса не требует специальных знаний, навыков и опыта;
  • Возможность работы с водяным слоем менее 80 см. В таких условиях погружные насосы работать уже не могут;
  • Охлаждение воздушным путём, а не за счёт воды, как у погружных;
  • Большой напор воды;
  • Высокий КПД;
  • Отсутствие необходимости подведения электричества к водозабору;
  • Высокая надёжность и долговечность;
  • Устойчивая работа даже при наличии воздушных пробок в системе.

Также, поверхностные насосы (как класс оборудования) имеют ряд недостатков:

  • Чувствительность к наличию песка, примесей и других загрязнений воды;
  • Максимальная глубина, с которой можно поднять воду, составляет около девяти метров;
  • При использовании эжектора надёжность и производительность системы существенно снижаются;
  • Шум. Для работы поверхностного насоса лучше выделять отдельное помещение;
  • Необходимость заполнения всасывающей магистрали водой.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

  • Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
  • Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.
  • Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Как выбрать насосные станции водоснабжения для частного дома

Не все знают, как выбрать насосную станцию для частного дома или для дачи

Существует несколько основных параметров, на которые следует обращать внимание при выборе конкретно взятой модели

Таблица

На что обращать внимание при покупке насосной станции?

ПараметрКороткое описание
МощностьСредняя модель с мощностью 1 200 Вт может обеспечить закачку воды с глубины 4 метра. Поэтому рекомендуется выбирать модели 1 000 Вт при погружении до 10 метров и более 1 000, если вода достаточно глубоко.
ПроизводительностьЕсли мощность до 1000 Вт, а вода на глубине до 10 метров, то производительность около 3,7 куб метров в час. Чем глубже находится вода, тем ниже производительность при такой же мощности.
Объем гидроаккумуляторного бакаОн необходим для поддержания стабильного давления в системе. Минимальные устройства обладают емкостью 10 литров. 20 – 25 литров – это оптимальная величина для загородного дома и для дачи.
Напор водыНапор от 25 до 400 метров – это то, на что нужно ориентироваться при покупке прибора для бытового использования.
Материал корпусаЭто сплав стали и алюминия, латунь, пластик, сталь или алюминий.

Таким образом, выбирая, какую насосную станцию выбрать для дачи и для дома, требуется учитывать все эти факторы. Выбирая прибор из этого рейтинга, можно быть уверенным, что он полностью отвечает заявленным характеристикам.

Видео — Как выбрать насосную станцию

Народное голосование

А какую насосную станцию бы вы выбрали или посоветовали?

КАЛИБР СВД-770Ч+Э

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Схема подключения

Перед описанием схем подключения напомним о таких важных характеристиках насоса, как мощность; диаметр; возможность плавного пуска или возможность электронного управления частотой вращения вала; устойчивость к перепадам напряжения; минимальная и максимальная глубина погружения; диаметр насоса. Так, диаметр насоса прямо связан с ценой скважины: чем меньше диаметр насоса, тем меньше диаметр трубы, а значит, её бурение будет дешевле.

Насос подключается через реле давления либо через автоматику реле протока. Зная характеристики системы и насоса, т.е. давление и мощность, которую придется размыкать вашему реле, можно оптимально подобрать нужное реле для насоса.

В некоторых моделях насосов предусмотрена защита от перегрева и защита от сухого хода, однако она носит исключительно аварийный характер. При монтаже системы стоит предусмотреть собственную систему защиты от сухого хода.

Недостаток систем, работающих с реле давления: между запусками и остановками насоса всегда будет изменяться давления, что вызовет дискомфорт в использовании воды в душе. Во избежание такого неудобства можно приобрести насос с частотным преобразователем.

Обратите внимание на максимальную глубину погружения насоса: чрезмерное заглубление приведёт к выходу насоса из строя

Устройство и принцип действия

Большинство скважин, обслуживающих дачные участки и жилые загородные дома, имеют глубину подачи воды не более 20м. Данная глубина идеально подходит для использования автоматических насосных станций.

Это устройство представляет совокупность аппаратуры, предназначенной для исполнения двух основных целей:

  • Подача воды из источника водоснабжения во внутридомовую сеть.
  • Поддержание в водопроводной системе давления, нужного для бесперебойного функционирования сантехнических устройств и бытовых приборов.

При отсутствии в доме воды невозможно функционирование таких благ цивилизации, как душевые, стиральные автоматы, кухонные смесители, канализационная система. Поэтому, насосная станция для частного дома выступает в качестве основы его благоустройства.

На современном отечественном рынке можно встретить значительное количество разных автоматических устройств водоподачи, предназначенных для установки в частном доме. Но, несмотря на некоторые конструктивные различия, все эти модели имеют одинаковый принцип действия, и схожее устройство.

Главные функциональные узлы водонасосных станций:

  • Всасывающий насос для подъёма воды из скважины, и подачи её под определённым напором во внутреннюю трубопроводную систему. Чаще всего здесь применяется поверхностный насос. Но, если требуется качать воду с глубокой артезианской скважины, в составе станций используются глубинные погружные насосы.
  • Демпферный бак-накопитель или гидроаккумулятор. Это устройство предназначается для создания определённого водного запаса на всякий непредвиденный случай. Например, при поломке насоса, отключении электроэнергии, гидроаккумулятор сможет какое-то время поддерживать давление, давая возможность жильцам пользоваться основными сантехническими приборами.
  • Датчики давления (манометры), соединённые с реле, а те, в свою очередь, – с электродвигателем насоса. При перегреве мотора, либо аварийного исчезновения воды в подающей системе, контролирующая аппаратура должна самостоятельно остановить насос во избежание его поломки.
  • Блок управления насосной станцией. Здесь расположены кнопки включения/отключения, а также приборы регулировки работы станции. С их помощью можно настроить показатели наибольшего и наименьшего давления, при которых будет происходить самостоятельное включение или отключение устройства.
  • Обратный клапан. Устанавливается на водозаборном трубопроводе, и не даёт воде скатываться обратно в питающую скважину.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

  1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
  2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
  3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Правила установки поверхностного варианта

Установка ЦН на поверхности ограничивается высотой всасывания, которая в большинстве случаев составляет 6-8 м. Однако такой вариант приемлем для подъема воды из колодца или неглубоких скважин. станцию устанавливают в приямке (кессоне) глубиной 2-3 м. Стены выкладывают кирпичом или бетонируют и утепляют. Станцию устанавливают на фундаменте для уменьшения вибрации. Всасывающий трубопровод оборудуют фильтром с обратным клапаном, который должен располагаться не ближе 0,8 -1 м от дна источника.

Правила выбора поверхностного насоса идентичны глубинному. В некоторых случаях используют раздельную компоновку ЦН и аккумулятора. Тогда ЦН опускают в колодец и подвешивают на тросик. Приемный патрубок с обратным клапаном и фильтром имеет меньшую длину, что упрощает пуск и работу агрегата. При такой установке снижается вероятность возникновения кавитации и сухого пуска. Гидроаккумулятор размещают в приямке и снабжают реле давления и дополнительным обратным клапаном.

Как определить требуемую глубину источника

Установка скважинного насоса должна осуществляться на определенной глубине источника воды. При использовании в качестве источника водоснабжения скважины учитывают статический и динамический уровни расположения в ней откачиваемой жидкой среды. Под статическим уровнем понимают расстояние, на котором зеркало воды, находящейся в спокойном состоянии, располагается от поверхности земли. На динамическом уровне вода в скважине находится после того, как ее начинают откачивать.

Динамика столба воды в скважине

Погружное насосное оборудование, чтобы оно эффективно функционировало и качественно охлаждалось посредством перекачиваемой им жидкой среды, следует располагать в скважине на отметке, находящейся как минимум на 30 см ниже динамического уровня. Если толщина водного слоя позволяет, то будет лучше, если установка глубинного насоса будет выполнена на отметке, расположенной ниже динамического уровня на 2–3 м. При этом следует учитывать, что насос, установленный в скважине, должен находиться на расстоянии не менее 1–2 м от ее дна.
