Русская печь с камином и лежанкой — сложная конструкция для большого дома

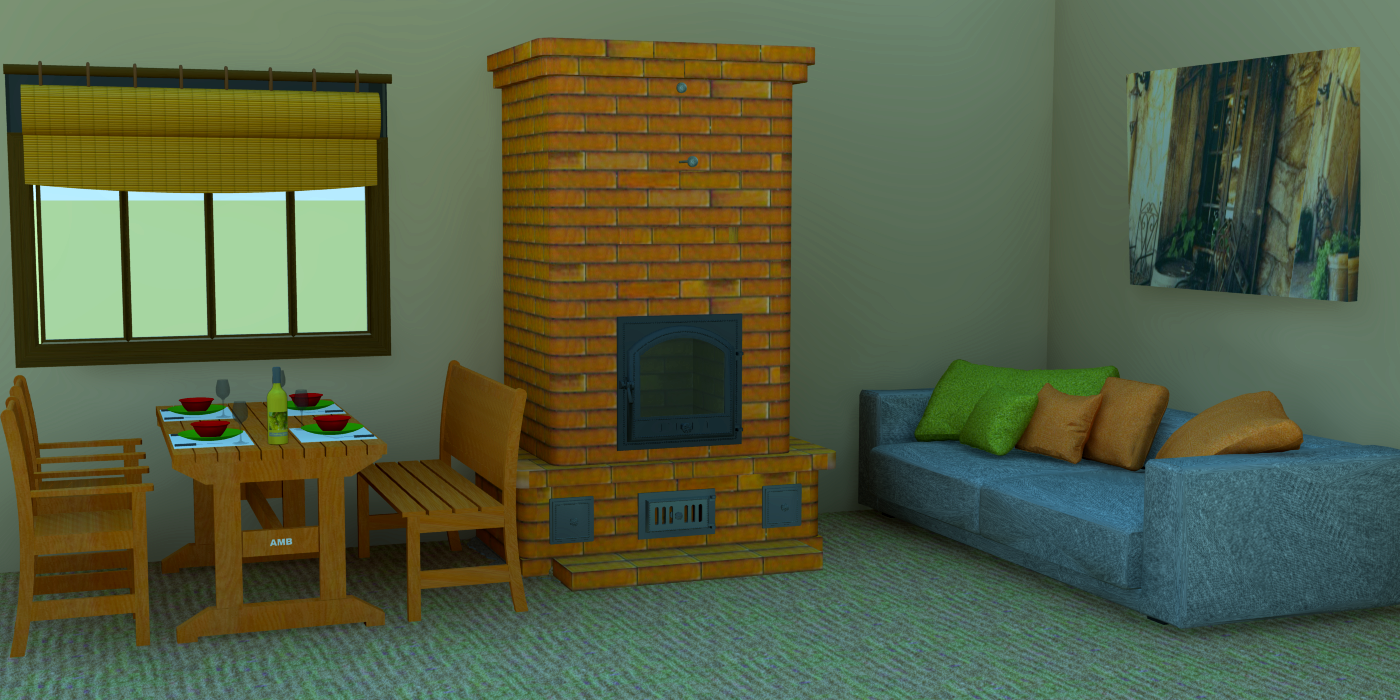

Проект — Каминопечь средняя

Рассчитана на обогрев помещения 30-40 кв.м

Такие каминопечи имеют огромный ассортимент, оригинальный дизайн и различный ценовой диапазон. Их можно устанавливать в доме, коттедже, на даче и они легко и гармонично будут смотреться в любом интерьере. Также они имеют отличные производительные характеристики, которые сочетают в себе камин и печь с возможностью отопления всего помещения. По тепловым качествам эти печи очень схожи с печами-голландками. Но каминная печь, в отличие от голландки, имеет большое окно в топочной двери. И этим самым придает печи качество камина, позволяя наслаждаться открытым огнем. Однако есть различия и в самой конструкции, которые имеют свои особенности.

Настала пора определяться с типом печи

В зависимости от того, что, как вам кажется, ваша печь должна уметь, выберите из существующего ныне печного разнообразия. А оно таково:

  • Печь-«буржуйка». Как ни смешно звучит, это очень распространенный вариант для загородного дома. Особенно если последний не предназначен для круглогодичного проживания. Согреть небольшое жилое или хозяйственное помещение, подогреть воду и приготовить нехитрую пищу «буржуйка» вполне способна. Причем она готова сделать это без особых финансовых и трудовых затрат с вашей стороны. Кроме того, печное отопление посредством печки-«буржуйки» не требует предварительного долгого проектирования.
  • Печь-«голландка». Самый распространенный в нашей стране тип обогревательной печи. Конструктивная особенность «голландки» такова, что при сравнительно небольших размерах она имеет относительно большую площадь нагрева. А потому способна обогреть до шестидесяти квадратов помещения. При этом те же самые конструктивные особенности позволяют «голландке» довольно быстро нагреваться и долго остывать. Ну и еще к плюсам этой печи можно отнести ее прекрасный внешний вид. При соответствующем оформлении печь-«голландка» может стать украшением вашего дома.
  • Кухонная плита. Ее назначение очевидно отличается от функций вышеописанной «родственницы».Если вы живете в приличном по всем параметрам деревенском доме, без кухонной плиты на твердом топливе вам не обойтись. Она и пищу приготовить может, и корм скоту, и грибы-ягоды подсушит, и просто воду подогреть и поддержать ее в теплом виде до утреннего умывания тоже позволит. Различают три вида деревенских кухонных плит: а) простые, то есть без духовки и водогрейной коробки; б) плиты с духовками; в) сложные плиты с духовкой и водогрейной коробкой.
  • Русская печь. Самый известный по сказкам тип. И самый универсальный: обогревает, варит, парит, хлеб печет, лежанку для комфортного и лечебного сна греет. При желании даже попариться в ней можно, говорят. И все это так по-русски, то есть без особых хлопот и все сразу, одновременно.

Печка с плитой и лежанкой, её размеры

Главная отличительная черта такого устройства — большие габариты печи. Чтобы на полатях поместился взрослый человек, длина всей конструкции должна превышать два, а ширина полтора метра. Сама лежанка располагается над вытянутым в длину горнилом, что обеспечивает получение постоянного притока тепла.

Раньше в традиционных моделях полати располагались под потолком, на высоте около 1,8 м, забирались на них по приставной лесенке.

Это обеспечивало более долгую сохранность тепла — когда изба выстывала под утро, на полатях, за счёт удалённости от пола, температура все ещё была достаточно высокой.

В наши дни лежанку располагают на удобном уровне около одного метра, потому как современные материалы обладают более качественной теплоизоляцией дома.

Справка. В прежние годы традиционно строили высокое горнило — помимо отопительных функций оно использовалось как домашняя мини-баня, поэтому должно было вмещать человека, что также влияло на высоту расположения полатей.

Схема, включающая в себя одновременно варочную поверхность и лежанку, остаётся наиболее распространённой. Для постройки такой конструкции разработаны облегчённые схемы, с которыми справится даже не очень опытный строитель. Недостатком такой печи будет сниженная, по сравнению с другими моделями, эффективность прогрева помещения.

Печь с лежанкой – русская классика

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

  • экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
  • невысокая стоимость материалов и работы печников;
  • некоторые модели топятся не только дровами, но и другими видами твердого топлива;
  • многофункциональность – отопление, приготовление пищи, отдых в комплекте;
  • требует внимания 1 раз в сутки;
  • благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Материалов и их количество

Русская печь с камином с указанными выше габаритами потребует не менее 2500 кирпичей и 580 кг смеси для кладки (глиняного, известкового, известково-гипсового, глиняно-гипсового или цементного раствора). Стоит брать материала  чуть больше необходимого, учитывая, что в процессе работы примерно 5-10% уходит в бой. Если выкладываете печь впервые, то может понадобиться производить перекладку сводов из-за неправильных расчетов, так что запас кирпичей и раствора не будет лишним.

Кирпичи нужны двух видов: примерно 1750 шт. закаленного красного (лучше серии М-200), остальное — шамотный огнестойкий кирпич (подойдет серия Ш-8). При создании фундамента под русскую печь понадобятся: песок, доски под опалубку, щебенка, цемент, арматура (диаметров 9-10 миллиметров). При обустройстве печи с камином используются следующие материалы:

  • Печные дверцы (3 штуки — топочная с закаленным стеклом под размер топки, поддувальная 30х14 см, прочистная 14х14 см).
  • Колосниковая каминная решетка (примерно 22.5х17.5 см).
  • Варочная панель с конфорками, если предполагается последующая готовка на печи.
  • Дымовая задвижка (6 штук – одна стандартная 13х24 см и пять «летнего хода» — 25х40 см).
  • Вентиляционная решетка (она размещается на фасаде печи, выбирайте модель, подходящую по декору).
  • Металлический уголок, полоска (каждый размером 150 см), стальной лист минимального размера 5×50×50 см.

Недостатки печек

У русской печи с лежанкой и плитой помимо достоинств имеются и недостатки, как и у всех твердотопливных агрегатов:

  1. Для хранения дров нужно оборудовать специальное место.
  2. В процессе функционирования собирается мусор от угля или поленьев.
  3. Отопление дома получается неэкономичным. Даже при наличии усовершенствованных изменений расход топлива получается большим.
  4. Кладка русской печи с лежанкой и плитой возможна только при условии наличия у исполнителя соответствующих знаний и навыков. Эту работу желательно доверить опытному печнику, услуги которого стоят дорого, а это означает, что будут дополнительные расходы.

Какие понадобятся материалы для строительства

  • красный кирпич – 750 шт.;
  • шамотная глина;
  • песок;
  • войлок или асбестовое волокно для изоляции;
  • рубероид на нижний слой также для тепло- и гидроизоляции;
  • крепежные элементы;
  • металлический уголок, лист и стальная проволока;
  • колосниковая решетка – 2 шт.;
  • дверцы для топочной камеры и поддувала – 2 шт.;
  • заслонка – 1 шт.;
  • задвижка – 1 шт.

… и инструменты:

  • строительный уровень;
  • шпатели;
  • мастерок;
  • дрель с насадкой миксер для смешивания раствора;
  • ведра;
  • сито для просеивания глины и песка.

Не забудьте и про инструменты: шпатель, мастерок, дрель с миксером. Дополнительно имейте под рукой ведра или баки, сито. Чтобы печь получилась ровной, используйте уровень.

Мини-печь с лежанкой: компактность и простота

В небольшом домике или на даче с основными задачами успешно справится малая русская печь, порядовка которой предполагает расход 700 штук красного и 150 штук шамотного кирпича.

Возможности и особенности маленькой русской печки

Несмотря на миниатюрные размеры, печка оборудована лежанкой длиной 130 см, на которой можно соорудить уютное местечко для отдыха. В конструкции предусмотрена плита для круглогодичного использования. Топить «новый русский» очаг можно в шести режимах, выбирая тот, который соответствует сезону и задачам.

  1. Топка по-русски: дрова горят в горниле, открыты задвижки 1, 2 и 9. Нижняя часть не прогревается, КПД – 30%.
  2. Второй режим включают после десятиминутной работы в первом. Для переключения открывают заслонку 3 и поддувальную дверцу, а горнило и дверку 1 закрывают.
  3. В третий режим можно перейти после пятиминутной работы во втором. Закрывают заслонку 3, пуская разогретые газы по горизонтальным дымоходам. В этом режиме КПД увеличивается до 80%.
  4. Летний режим: топливо горит в топке под варочной плитой. Задвижку 22 и дверку 11 следует открыть, чтобы газы могли быстро уходить в атмосферу, не нагревая помещение.
  5. В пятом режиме разогревают лежанку и горнило, закрывая 22 задвижку через 5 минут после работы по четвертому.
  6. В шестой режим переходят через 6-9 минут работы пятого. Для этого закрывают заслонку 3 и топят по третьему режиму. Этот вариант позволяет отапливать помещение и пользоваться плитой.

Порядовая схема кладки и пояснения

Порядовка русской мини-печи состоит из тридцати рядов. Размеры конструкции: 140*127,5 см. На строительство уходит около 100 кг шамотной глины.

Верхняя часть печи

Пояснения к схеме:

  • 1, 2, 3 – дымовые задвижки;
  • 4 – приспособление для копчения;
  • 5 – стальные уголки;
  • 6 – варочная плита из чугуна;
  • 7 – колосниковая решетка для плиты;
  • 8 – колосниковая решетка горнила;
  • 9 – заслонка горнила;
  • 10 – топочная дверка плиты;
  • 11, 12  – поддувальные дверцы;
  • 13 – дверки для прочистки;
  • 14 – горнило – основная топка;
  • 15 – нижняя часть свода горнила;
  • 16 – шесток – площадка для посуды;
  • 17 – температурные щели;
  • 18, 19 – поддувало;
  • 20 – ниши-печурки;
  • 21 – опускные дымоходы;
  • 22 – дымовая задвижка для варочной топки;
  • 23 – горизонтальные дымоходы прогрева нижней части;
  • 24 – вход газов в трубу;
  • 25 – тупик.

Порядовка

Кладка русской печи с лежанкой осуществляется строго по схеме, предварительно кирпич ставится на сухую, чтобы можно расчертить контуры будущей конструкции, уточнить расположение кирпича.

Подробная схема русской печи с лежанкой:

Порядовка классической русской печи с лежанкой (32 ряда)

На чертеже указывается подробная кладка для каждого ряда, расположение кирпича, дверок, решеток и прочих элементов. При работе следует четко придерживаться выбранной схемы, что позволяет быстро своими руками собрать прочную, надежную печь.

Строительство русской печи с лежанкой заканчивается дымоходной трубой (ряды 23-32).

Обязательным является устройство гидро- и теплоизоляционного слоя при выводе дымохода через крышу/перекрытие, что позволяет предотвратить перегрев окружающих конструкций, обеспечить пожаробезопасность строения. Над трубой можно установить искрогаситель, который защитит кровельный материал от возгорания.

Возводим русскую печку своими руками

Что можно сказать по этому вопросу. Все, что касается кирпичных печек, упирается в порядовку. Что это такое?

Начнем с того, что печь укладывается горизонтальными рядами, выложенными из кирпичей. Так вот существуют определенные правила, как необходимо класть кирпичи в том или другом ряду. Эти правила и есть порядовка русской печи. Некоторые считают, что порядовка – это и есть уложенные ряды кирпичной кладки, что в корне неверно. Этот термин произошел от слова порядок, а не ряд.

Понятно, что в каждой модели русской печки приемлемы свои порядовки. И если старинные разновидности уже практически забыты, то современные модели обязательно сопровождаются чертежами и схемами. Поэтому предупреждаем вас – если в порядовке печи с лежанкой вам что-то не понятно, то не стоит приступать к возведению отопительной установки. Во-первых, вы запутаетесь и замучаетесь. Во-вторых, зря израсходуете большое количество строительных материалов, которые наверняка придется докупать.

Хотелось бы в этой статье продолжить разговор на мажорной ноте. Типа – а давайте разберем кладку русской печи своими руками. И рассказать, как все делается от «А» до «Я». К сожалению, сделать это словами очень сложно. Если чисто визуально это не видеть, если мастер-учитель не будет показывать, как, что и куда укладывать, соорудить русскую печку будет непросто. Поэтому предлагаем схему на рисунке.

Итак, схема кладки русской печи своими руками.

Порядовка русской печки

Как видите, процесс достаточно сложный. Слишком большое количество разных нюансов, которые домашний мастер знать просто обязан:

  • Кирпич на гидроизолированный фундамент кладется в сухую, без раствора. Это относится к первому ряду кирпичей.
  • В первых трех рядах используется уширенный межкирпичный шов. Он должен быть около 13 мм шириной. В последующих рядах шов сужается до 5 мм. Таким образом, получается уступ в порядовке.
  • Первые три ряда обязательно проверяются правилом по диагоналям.
  • В словаре печников есть два понятия кирпича: ложковый и тычковый. Так вот первый укладывается вдоль длинной стороной, а второй перпендикулярно. При этом сами кирпичи могут быть уложены плашмя, боком или на попа, то есть на торец.
  • При возведение сводов придется воспользоваться опалубкой. Ее можно убирать только после полного высыхания кладки.
  • Запомните, что свод собирается только перевязанными швами.

Схема, как работает русская печь

Есть еще несколько тонкостей возведения русской печки, но их столько много, что рекомендуем посмотреть видео, размещенное на этой странице. Из него вы поймете, какое это непростое дело – сооружать печь с лежанкой.

Строим русскую печь своими руками

Сама конструкция русской печи не является очень сложной, поэтому даже специалисты утверждают, что ее можно сложить своими руками при должной внимательности. Тем более, что в наше время есть немало советов по печному искусству.

Первое, о чем нужно подумать, это о хорошем фундаменте для кирпичной печи. Она не должна проседать ни в коем случае.

В нижней части непременно нужно оставлять свободное пространство. Оно называется подпечье и служит для хранения кухонной утвари и принадлежностей. Именно там, по поверью, живет домовой

Подпечье перекрывается бетонными плитами или кирпичами. Кроме того, туда ставятся дополнительные деревянные опоры, чтобы не проседал свод. Если вы боитесь пожара, то лучше выбрать бетон или кирпич со стальными балками. Иногда также используется древесина, обработанная антисептиком. Это предотвратит появление жучков, которые становятся причиной обрушения настилов, сводов или других конструкций из дерева.

Если вы хотите возвести русскую печь, то стоит подумать об обработке швов и оштукатуривании. Швы должны выглядеть аккуратно. Их нужно промазывать цементом. Для обработки внешних поверхностей лучше всего брать обычную штукатурку, которая используется для внутренних и фасадных работ.

Преимущества русской печи с лежанкой для деревенского дома

Полноценная русская печка многофункциональна, она используется:

  • для обогрева дома;
  • для приготовления пищи;
  • в качестве спального места;
  • для эффективного лечения ряда заболеваний.

Теплоотдача прибора достигает 75—80%, по этому показателю устройство может сравниться лишь с газовыми котлами, работающими на магистральном топливе.

Тепло, выделяемое русской печью, не сушит воздух, не сжигает кислород и равномерно распределяется по всем помещениям. За счет высокой теплоемкости материалов комфортная температура в доме держится до 12 часов после последней закладки дров.

Крепкий и спокойный сон на печной лежанке придает сил, помогает бороться с простудой. При ревматизме, радикулите и иных заболеваниях опорно-двигательного аппарата боль отступает практически сразу. Устройство не только кормит и греет, она еще и лечит!

Прибор легко использовать. Топить его можно как дровами, древесными отходами, углем, так и прессованными материалами в брикетах, стоимость которых, как правило, невысока.

Срок эксплуатации устройства практически неограничен. Русская печка добавляет колорит в интерьер любого дома, даже в современном коттедже она станет центром внимания и местом, вокруг которого будет собираться компания для приятного времяпровождения.

Важно! Постройка имеет и свои недостатки, к ним можно отнести необходимость заготовки сырья для отопления

Как сложить русскую печь своими руками: порядовка и пошаговая кладка

Если вы ранее не сталкивались с кладкой кирпича, и имеете лишь теоретические представления о строительстве, начинать создавать прибор не стоит.

Для работы понадобятся — уровень, отвес, мастерок, правило и угольник с рулеткой.

Фото 5. Вариант порядовки русской печи с лежанкой и плиткой для приготовления пищи. Содержит 24 этапа.

Сперва кладут слой гидроизоляции, на нем выкладывают периметр основания устройства с проверкой всех параметров, выполняют порядовку, согласно схеме, начерченной на бумаге.

Справка. Каждый кирпич нужно немного подержать в ведре с водой для лучшего сцепления с раствором. Во время работы надо постоянно проверять соблюдение геометрических пропорций. Торопиться не стоит, при возникновении сложностей можно привлечь знающего человека, мнение опытного печника всегда пригодится.

Выкладывают первый сплошной ряд, в углах размещают колотые кирпичи, чтобы обеспечить перевязку рядов. Следом идут внутренние стенки, а также проем подпечка арочной формы. С 5 ряда формируют полукруглую арку, здесь потребуется опалубка.

Дальнейшие ряды боковин состоят из половинок кирпича. 11 и 12 ряды заканчивают формирование основы. Вплоть до 20 ряда идет свод. 21 и последующие ряды — основа лежанки. В 26 ряду устанавливается дверца, в 32 — задвижка, выше обозначают место для стыковки с дымоходом.

Трудности при постройке

Еще на уровне разработки проекта продумайте все необходимые задвижки: для тяги, для выхода продуктов сгорания, для экономии тепла.

Они должны быть вмонтированы при строительстве и хорошо функционировать при эксплуатации. В противном случае возможны негативные явления:

  • выход продуктов сгорания в помещение;
  • быстрый вывод тепла и остывание печи;
  • неэкономное использование топлива и пр.

Если ваш дом деревянный, и топка располагается близко от стен, необходимо произвести защиту помещения от возгорания. Для этого прокладывают зазоры между стенами и печью несгораемыми материалами. Лучше сделать дополнительный свободный зазор в 2— 3 см.

Если при эксплуатации замечен лишний налет сажи на стенках и уменьшение теплопроводности, проблема — в отделке горнила и печи. При строительстве и отделочных работах не рекомендуется смазывать стены глиной изнутри.

Выбор кирпича

Нельзя использовать стандартный огнеупорный кирпич, так как он не подходит для кладки печей.

Для топки материал подбирается на основании следующих параметров:

  • подходит только шамотный кирпич ША-8, ШБ-8;
  • размеры блока 230*123*65 мм, 230*113*65 мм;
  • марка прочности должна быть М100-250 или М500, но в последнем случае стоимость будет намного выше;
  • кирпич не должен крошится, при ударе раздается звонкий звук;
  • края блока ровные, острые, сколов и трещин нет.

Шамотный кирпич

А для кладки русской печи с лежанкой используется керамический кирпич, который должен соответствовать таким требованиям:

  • размеры одного блока 250*120*65 мм;
  • прочность марки М125, М150;
  • цвет – соломенный однородный или с коричневатыми вкраплениями, насыщенный красно-оранжевый;
  • при ударе раздается металлический звонкий звук;
  • нет трещин, сколов.

Керамический полнотелый кирпич

Узнать, сколько потребуется кирпича для реализации проекта русской печи с лежанкой, можно использовать простую формулу:

  1. определятся количество боков для сплошного 1-го ряда;
  2. полученное значение умножается на количество рядов (высота одного ряда стандартно составляет 70 мм);
  3. из полученного результата вычитается 1/3 полученного значения.

При расчетах надо учитывать процент брака, материала, который может быть поврежден при работе (10-15%).

Описание русской печи с лежанкой

Габариты классической печи: ширина около полутора метров (два аршина); длина – чуть более двух метров (три аршина); лежанку располагали на высоте примерно с человеческий рост – приблизительно 180 сантиметров (или два с половиной аршина), высота очага примерно 45 см, высоту пода принимали равной высоте стола.

Печь возводили на фундамент из мелких осколков кирпича, камней, реже на бревенчатый фундамент (дуб, сосна и другие породы). Конструкцию возводили одновременно с домом, но их фундаменты ни в коем случае не строят слитными, обязательно нужна обособленность. Саму печь возводили либо из обожженного кирпича, либо из сырца (в тех семьях, где доход не позволял использовать для строительства красный кирпич). Первые «дымницы» (дымовые трубы) делали из дерева, затем, ввиду пожароопасности материала, древесину заменили на камень и кирпич.

Конструкция печи: горнило – топка, место, где происходит горение топлива; шесток и подшесток – вспомогательный стол для посуды и ниша под ним; под – дно топливника; хайло – отверстие для выпуска дыма в избу; подпечье – пространство для хранения дров; устье – отверстие для закладки дров, закрывающееся заслонкой.

Как выбрать место расположения печи?

Очень важно определиться с выбором места, где будет установлена русская печка. Если ее местонахождение будет в деревянном помещении, обязательно делают расстояние между стенками печи и дома приблизительно в 20 см

Лучше всего для безопасности защитить деревянные стены, используя негорючий материал, например, асбестовые плиты. Сделанный зазор позволит провести ревизию стен печи, которую делают перед наступлением отопительного сезона.

Если печь установлена в проеме между двумя комнатами, то его обкладывают кирпичной кладкой, толщиной не меньше 20 см. Между кладкой и деревянной стеной делают прокладку из асбестового листа.

https://youtube.com/watch?v=ksIJIivKRlw

Материалы и чертежи

Для печей применяют красный кирпич и белый. Красный бывает полнотелым или пустотелым (с полыми каналами). Белый кирпич (огнеупорный) также называют шамотным.

Чем выше марка кирпича, тем он плотнее, а значит, лучше выглядит лицевая сторона. Внутреннюю поверхность топочной камеры выкладывают шамотным кирпичом. Это значительно увеличивает срок службы изделия. Облицовку печей и каминов делают полнотелым кирпичом высокой марки. Форма облицовочного кирпича может быть прямоугольной или фигурной. Из фигурного выкладывают углы печки и декоративные элементы.

Печку с лежанкой своими руками можно сделать самостоятельно. Профессиональные каменщики и печники ловко разбираются в чертежах и схемах кирпичной кладки. Неопытному же строителю непросто разобраться в порядовке русской печи с лежанкой, поэтому следует выбрать простой вариант с понятной схемой и комментариями к каждому ряду.

Подробнее о внутреннем устройстве печи с лежанкой:

Особенности конструкции классической печки

Обычно размеры русской печи с лежанкой составляли:

  • ширина – минимум 1,5 метра;
  • длина – более2 метров;
  • высота расположения очага – 0,45 метра.

Полати обустраивали на высоте примерно 1,8 метра, благодаря чему на этом уровне температура была наиболее комфортной. Основание под печь выкладывали из камней, битых кирпичей, причем его не совмещали с общим фундаментом дома.

При этом оба раздельных основания возводили одновременно. В настоящее время фундамент при устройстве русской печи с лежанкой делают бетонным, кирпичным или железобетонным.

Раньше печки выкладывали из обожженного кирпича, а дымоходы строили деревянными, потом их заменили на кирпичные и каменные. Чтобы было удобно готовить пищу, коробку приподнимали примерно на метр. Подпечье служило для хранения домашней утвари. Его накрывали досками, а под ним обустраивали верхнюю камеру под названием «под».

Ниже пода имелся шесток для горшков. Теперь вместо него обустраивают варочную поверхность. Над шестком размещают перетрубье. Для регулировки тяги устанавливают заслонку, а для перекрытия трубы — вьюшку.

Изготавливаем фундамент

Перед тем, как начинать строить тяжелое сооружение, нужно залить его фундамент. Но если вы будете делать печку в уже готовом доме, тогда фундамент под нее будете создавать прямо в нем

При этом важно проследить, чтобы основа дома не контактировала с печкой. От того, насколько большой будет печка, зависит глубина ее фундамента: чем объемнее конструкция, тем глубже нужно делать фундамент

Фундамент

Создаем подушку

Перед заливкой фундамента важно провести подготовительные работы. В первую очередь, нужно поставить разметки

После можно перейти к рытью котлована требуемой глубины. Когда вы тщательно утрамбуете его дно, засыпьте туда немного влажноватый песок и опять утрамбуйте. Толщина утрамбованного песчаного шара должна составлять 10-20 сантиметров. Теперь засыпьте все щебнем на высоту 15 сантиметров. Его тоже нужно утрамбовать.

Создаем опалубку

Перед тем, как заливать раствор, нужно построить и смонтировать опалубку. Для создания боковых стенок подойдут любые деревянные рейки. Если возникли зазоры, закройте их полиэтиленом и прикрепите его степлером. Опалубка должна быть выше почвы и доставать к фундаменту. Ее можно сделать прямо по краю котлована.

Заливаем раствор

Когда опалубка установлена, залейте фундамент раствором. Для него вам потребуется крупный гравий, цемент и песок.

Крупный гравий

Минимальная высота заливки – 15 сантиметров. Когда залили первый слой, вертикально поставьте в него арматурные прутья – это будет связывать этот слой с бетонной смесью.

Заливаем облегченный раствор

Арматурные листы залейте более облегченным бетоном, слой которого должен доходить до земли. Когда все сделали, выровняйте эту смесь и подождите, пока она немного затвердеет. После этого накройте ее стальной армирующей сеткой и залейте бетоном на толщину опалубки. Залитую стяжку выровняйте и оставьте высыхать 27-30 дней.

Создаем гидроизолирующую поверхность

Когда стяжка высохла, снимите опалубку. Основу покройте слоем гидроизоляции, сделанного из проклеенных шаров рубероида. Когда все готово, начинайте укладку печных стен.

Список инструментов

Для удобства ведения работ при кладке русской печи своими руками требуется заранее подготовить рабочие и измерительные инструменты. Комплект рабочего инструмента должен состоять из:

  • штыковой лопаты;
  • ёмкости для приготовления кладочной смеси. Она должна быть достаточно широкой и иметь невысокие борта;
  • совковую лопату и два металлических сита с размерами ячеек 2х2 и 1х1 мм. С помощью этого инструмента сеют глину и песок;
  • кельмы — специального мастерка, которым выполняют забор раствора и распределение его по кладочным элементам, а также удаляют излишки смеси, выступившие за пределы шва;
  • молотка — кирки. Им можно целый кирпич разделить на несколько частей и обтесать образовавшиеся поверхности;
  • расшивки, способствующей уплотнению кладочных швов и приданию им нужной формы;
  • шабровки — резиновой пластины с рукоятью. Её чистят внутренние поверхности кладки от излишка смеси и уплотняют швы в труднодоступных местах;
  • пилы — болгарки. Её можно более точно обрезать и подогнать кирпичи для кладки криволинейных элементов конструкции;
  • правила — для выравнивания верхней плоскости фундамента.

Контроль вертикальности и горизонтальности кладочных швов, геометрических параметров всей конструкции печи проводят с помощью:

  • пузырькового уровня;
  • отвеса;
  • угольника;
  • рулетки.

Укладка 11-17 рядов

Для укладки 11, 13, 15 и 17 рядов по боковым стенам печи размещают тычковые кирпичи, а в задней стенке – ложковые. В свою очередь 12, 14 и 16 ряды укладывают так же, как и 10.

Свод горнила выполняют аналогично своду подплечья, повторяя его геометрическую форму. Пяту свода начинают формировать на шестнадцатом ряду (это шестой ряд от шестка). Обязательно обтесывают внутреннюю ложковую поверхность кирпичей, которые укладывают в боковые стенки. Для создания семнадцатого ряда обтесывают тычковую поверхность таким образом, чтобы образовалась верхняя часть пяты.

Устье делают для того, чтобы регулировать поток газов, входящих из горнила, и направления их в щиток. Для создания входа в горнило делают две колонки из не полноразмерных кирпичей, чтобы они примыкали к боковым стенкам. Чтобы получить опору для арки устья, стесывают 15 и 16 ряды. Толщина арки устья и стенок не должна быть более 120 миллиметров. Для возведения арки, как и при строительстве подплечья, пользуются кружилом.

Топочный проем – это арки, возведенные над передней частью шестка, и боковые стенки.

Пята арки выполняется не на 15 ряду, как опора арки устья, а на 16, в результате топочный проем находится на 70 миллиметров выше. Это нужно обязательно учитывать при установке кружила и опалубки, формирующей топочный проем. Их опирают на стойки с высотой, превышающей на один уложенный плашмя кирпич аналогичные элементы подшестка. После завершения семнадцатого ряда временно прекращается возведение стенок вокруг горнила

Когда создается мини русская печь порядовка имеет важное значение, поэтому нельзя самостоятельно менять схему кладки.

В результате этих работ в конструкции должны быть объединены устье горнила и топочный проем щитка.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
