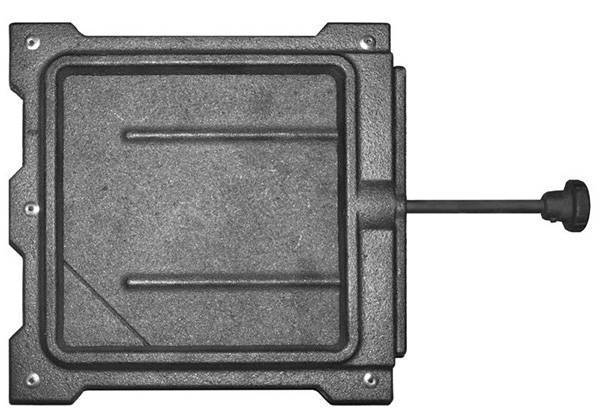

Печная задвижка для печи — назначение и варианты изготовления

Функциональные возможности

Чтобы понять, зачем нужен шибер в дымоотводной системе нужно изучить сферы применения устройства. Оно используется в трубопроводных системах, где выступает запорной арматурой. Шибер служит ограничителем потока жидкости, сыпучих смесей. С научной стороны такой прибор называют «перекидным».

В дымоходной системе шиберное устройство устанавливается в качестве регулирующего элемента, который обеспечивает частичное или полное перекрытие дымового канала. Так уменьшаются потери тепла, образовавшегося внутри парилки после топки. Шибер обеспечивает регулировку тяговой силы, поскольку выполняет роль заслонки по направлению движения дыма.

С уменьшением сечения дымоотводной трубы в результате продвижения заслонки вглубь конструкции, тяговая сила снижается. При полном перекрытии полностью прекращается. Когда шиберный элемент полностью открывает канал для движения дыма, тяга усиливается, процесс горения происходит лучше, помещение нагревается быстрее.

Чтобы понять назначение этой детали для дымоходной конструкции, нужно разобраться с тем, что такое шибер в печи. Заслонка обеспечивает изменение силы тяги в агрегате за счет регулировки горения топлива в топке.

Этот элемент имеет немаловажное преимущество – он обладает низким сопротивлением относительно оставшихся газовых пузырьков, которые необходимо выводить наружу из помещения. Когда дымоход находится в нерабочем состоянии, тогда задвижка полностью закрыта.. Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива

Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия

Так как шибер является основным регулятором тяги внутри дома, то именно от него зависит интенсивность горения топлива. Чтобы уменьшить тягу и интенсивность пламени в топке, нужно всего лишь прикрыть заслонку. Для увеличения огня осуществляются противоположные действия.

Современные модели шибера могут быть установлены как в одностенных, так и двустенных котлах. Если же камин или печь не эксплуатируется, то в это время задвижка поворотного шибера для дымохода должна быть полностью закрытой. Чаще всего мастера устанавливают заслонку на первом метре дымохода, так как этот участок не утеплён.

Данное устройство регулирует тягу

К основным функциональным возможностям заслонки относятся:

  1. Частичное перекрытие дымоходного канала.
  2. Качественное регулирование тяги.
  3. Контроль над интенсивностью горения пламени в топке.

Необходимость задвижек и вьюшек в дымоходе

Заслонка является неотъемлемой частью печи, которая перекрывает дымоход, после ее затопки. В комбинированных печах, например варочно-отопительных, эта конструкция позволяют переходить между дымоотводными каналами.

Заслонка, как правило, устанавливается в дымоходе при укладке печи, закрепляя несколькими рядами кирпичей. Зачастую устанавливают две задвижки, особенно в помещениях в холодных климатических условиях, когда температурные перепады более существенны, что приводит к быстрому теплообмену.

Вьюшка устанавливается в дымоход таким же образом, но применяется обычно в русских печках. Закрывается такая задвижка с внешней стороны при помощи специальной дверцы. При необходимости проветривания и охлаждения печи, все это можно организовать в условиях закрытой вьюшечной дверцы.

Конструкция печной вьюшки позволяет исключить установку дополнительной задвижки, потому как она полностью справляется с герметизацией дымоотводящей трубы. При использовании второй задвижки, ее устанавливают ниже вьюшки.

Как правильно закрывается печная заслонка

Мы разобрались с назначением и установкой заслонки в русской печи. Она помогает продлить время остывание печи, изолируя ее от «внешнего мира».

Воспользовавшись печной чугунной заслонкой, мы можем сохранить тепло внутри помещения более чем на 24 часа. Это важный критерий для отопительной печи. Теперь необходимо узнать, когда и как нужно закрывать заслонку.

Чтобы избежать таких последствий, достаточно следовать трём правилам:

  1. Необходимо постоянно шевелить угольки для того, чтобы исключить шанс, что останутся не сгоревшие полностью дрова.
  2. Как только угли начинают угасать (другими словами, с поверхности углей исчезает голубой огонь) можно не до конца закрыть печную заслонку, но плотно закрывать еще рано;
  3. Чтобы угли превратились в золу и пепел, необходимо открыть нижнюю дверцу, в результате образуется мощная тяга, которая будет поддерживать тление до полного прогорания.

Основные виды шиберных задвижек

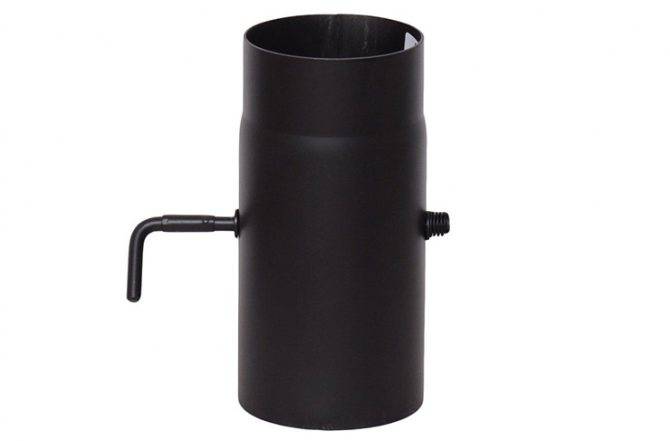

Поворотный шибер. Его еще называют «дроссельская заслонка», которая представляет металлическую пластину, закрепленную на вращающейся оси. Ось, в свою очередь, крепится внутри патрубка дымовой трубы. Данное устройство имеет съемный вращательный диск, но при длительной эксплуатации он может прийти в негодность. Впрочем, схема поворотного механизма позволяет его ремонтировать и заменять своими руками. Преимуществом данного вида устройства является простота эксплуатации. Данный вид шибера не требует постоянного контроля со стороны владельца дома.

Из-за сложности конструкции своими руками, поворотный механизм реже используется при кладке камина или печи.

Шиберная конструкция необходима для дровяных печей и отопительных устройств, работающих на любом твердом топливе.

Поэтому для газового котла наиболее практичным решением будет монтаж именно поворотного механизма. Температура выходящих газов менее низкая, чем при работе твердого топлива, поэтому эксплуатация такого механизма будет наиболее удобной.

Задвижка на утепленном дымоходе

А вот от установки поворотного механизма в бане лучше отказаться. Дело в том, что она частично будет пропускать пар в закрытом виде. А в открытом виде такой механизм тяжело чистить.

Выполненный из нержавеющей стали, шиберный механизм полностью не обеспечит перекрытие дымохода, но при этом исключит возможность вырывания языков пламени через зольник в помещение.

Существует три варианта установки шибера.

  1. Установка заслонки в каминной топке. Для этого шибер монтируют на расстоянии 1 метра от отопительного устройства, что обеспечивает простую эксплуатацию.
  2. Вариант «труба в трубу» предполагает объединение шибера с другими элементами отопительной конструкции без дополнительно использования крепежа.
  3. Установка шиберной задвижки в вентиляционной трубе. Но такой вариант обычно используется с целью защиты двигателя вентилятора от перегрева во время его работы.

Но даже, если готовый комплект идет без этого элемента, шибер легко можно сделать своими руками, выбрав наиболее оптимальный для себя вариант механизма.

Преимущества и недостатки

Как любое инженерное решение, шибер имеет ряд преимуществ и недостатков.

Плюсы:

  • Возможность регулирования тяги;
  • Экономия топлива;
  • Шиберы способствуют сохранению тепла.

Минусы:

  • Устройства затрудняют чистку дымоходов;
  • При неправильной установке шибер может клинить и отрицательно влиять на движение газов;
  • Для правильной регулировки необходимо обладать определенными познаниями в области дымоотводящих систем.

Отличия выдвижного и поворотного шибера

Выдвижная заслонка позволяет регулировать рабочее сечение дымохода, поворотная – только открывать или закрывать трубу. Возможны, конечно, некоторые ухищрения — типа закрепления кабанчика в промежуточном положении разными способами, но заводская комплектация этого не предусматривает. Кроме того, поворотный шибер усложняет механическую чистку трубы.

Летняя заслонка и ее значение

Зачастую в печах встречается такой элемент, как летняя заслонка, которая имеет определенное назначение. Летняя заслонка применяется в каминах или русских печах, которые топятся нерегулярно или периодически с большими промежутками времени. Например, в печах в дачном или деревенском доме, когда она топится только в летний сезон.

У летней задвижки есть кое-какие конструктивные особенности и особое расположение, благодаря чему намного облегчается процесс топки после длительного охлаждения даже в самых суровых погодных условиях.

Эксплуатация данной конструкции осуществляется таким образом: Печку нужно затопить с открытой летней задвижкой, далее, когда пламя в топке разгорится, и часть дров полностью прогорит, задвижку следует закрыть для предотвращения тепловых потерь.

Печи с установленной в них летней задвижкой имеют ряд достоинств, например, выдвигая летнюю заслонку и поддувало, можно воспользоваться печкой в любое время года в качестве классического открытого камина. С помощью заслонки можно легко освободиться от лишнего тепла в помещении. Однако следует помнить, что топить такую печку рекомендуется не больше 20 минут, так как температура может намного подняться, что является особенностью таких каминов.

  1. Хит продаж
  • Внутренний размер: 320х160 мм
  • Внешний размер: 280х210 мм
  1. Хит продаж

Размеры (ШхВ): 390х190 мм

  1. Хит продаж
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм
  1. Хит продаж
  • Внутренний размер: 270х270 мм
  • Внешний размер: 320х320 мм
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм
  • Внутренний размер: 300х160 мм
  • Внешний размер: 350х210 мм
  • Внутренний размер: 230х160 мм
  • Внешний размер: 280х210 мм
  • Внутренний размер: 270х140 мм
  • Внешний размер: 320х190 мм

Посадочный размер: 185х290 мм

  • Посадочный размер, мм 250х250
  • Наружный размер, мм 300×300
  • Внутренний размер: 270х270 мм
  • Внешний размер: 320х320 мм
  • Внутренний размер: 140х140 мм
  • Внешний размер: 190х190 мм
  • Внутренний размер: 160х160 мм
  • Внешний размер: 210х210 мм
  • Внутренний размер: 300х160 мм
  • Внешний размер: 350х210 мм

Внутренний размер: 160х300 мм

Внутренний размер: 220х220 мм

Посадочный размер: 240х260х615 мм

  • Габаритный размер: 395х265 мм
  • Посадочный размер: 300х265 мм

Посадочный размер: 185х180 мм

  • Внутр. размер: 140х270 мм
  • Внеш. размер: 190х320 мм
  • Посадочный размер, мм 120х250
  • Наружный размер, мм 140×300

Посадочный размер: 160х265х641 мм

Посадочный размер: 274х140х1028 мм

Внутренний размер: 250х150 мм

Принимаем к оплате:

Внимание! Информация о цене товара на сайте, НЕ является публичной оффертой. Оплатить покупку можно следующими способами:

Оплатить покупку можно следующими способами:

1. Оплата наличными курьеру при доставке или в пункте самовывоза (только для жителей Москвы и Подмосковья).
2. Безналичный банковский перевод на расчетный счет ИП по предварительно выставленному счету.
3. Оплата банковской картой с сайта. Перед оплатой заранее уточните информацию у менеджера.
4. Перевод на банковскую карту. Вы можете оплатить либо через интернет-банк переводом на нашу карточку (Сбербанк), либо в любом отделении банка.
5. Оплата через терминалы.

Если Вы выбрали оплату наличными курьеру или банковской картой при доставке товара, то расплатиться за покупку Вы сможете непосредственно с курьером нашего магазина в момент доставки заказа. Оплата принимается только в российских рублях при доставке товара и передаче всех необходимых документов. Данный способ оплаты возможен только для физических лиц.

Для физических лиц, проживающих вне Московского региона и получающих товар через транспортную компанию и для юридических лиц — оплата производится в безналичной форме на расчетный счет магазина или на банковскую карточку. В этом случае оплата заказа производится согласно выписанному счету, который Вы можете получить по адресу электронной почты.

Оплата счета должна быть произведена в течении 3-х банковских дней. Если в течении этого времени вы не направили средства в оплату счета, он считается недействительным. После оплаты заказа обязательно сообщите нам о факте оплаты.

В сообщении укажите: дату, сумму оплаты, номер заказа, Ф.И.О. и номер платежного поручения.

Выбор варианта расположения

Существует несколько способов установки шибера, каждый из которых имеет как плюсы, так и минусы. Немаловажным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространённых варианта:

  1. Установка в каминной топке.
  2. Крепление по методу «труба в трубе».
  3. Монтаж в вентиляционную систему.


Шибер можно установить в вентиляционную систему В том случае, если мастер выбрал тип установки «труба в трубу», то ему не нужно будет использовать специальные крепления для надёжной фиксации заслонки с элементами камина. Расположение шибера в системе вентиляции полностью исключает вероятность перегрева двигателя вентилятора в процессе активной эксплуатации.

Современные производители предлагают уже готовые к установке дымоходы, которые оснащены всеми необходимыми приспособлениями (шиберная заслонка тому не исключение). В этом случае использовать деталь нужно в строгом соответствии с теми рекомендациями, которые установлены самим производителем. Иначе сделать задвижку в дымоходе можно своими руками и по более доступной цене.

Предлагаем ознакомиться: Что делать если замерз бетон

Существует три основных варианта размещения шибера в дымоходе:

  • крепление «труба в трубу»;
  • размещение в каминной топке;
  • установка в трубе вентиляции.

Кирпичный дымоход с шиберной заслонкой

Если разместить шиберную задвижку в выходном патрубке либо в топке печи, то есть, встроить данный элемент в ее конструкцию, заслонка размещается на отрезке трубы, максимально приближенном к отопительному котлу. Это гарантирует легкость управления им, простоту поворота заслонки. Объясняется это тем, что ручка не будет задевать, ни портал, ни область облицовки. В случае расположения его по варианту «труба в трубу», не требуется дополнительных креплений для соединения с прочими элементами печи.

Обычно предлагаются готовые к установке дымоходы, которые оснащены всем необходимым, в том числе и шиберной задвижкой. В этом случае ее размещают в системе в соответствии с указаниями производителя. Если его не предусмотрено по тем или иным причинам, изготовить и установить данный элемент вполне можно самостоятельно.

Несколько слов о прямоугольных задвижках

Прямоугольная задвижка может быть различных размеров от маленьких до самых габаритных, когда длина заслонки достигает до 600 мм. Большие варианты обычно подходят для дымоходов русской печи, каминов, барбекю и т.д. Задача конструкции та же – перекрывать поток в воздуховодах.

Самая маленькая печная задвижка имеет размеры 13х13 см, а самая большая – определяется по индивидуальным требованиям потребителя. Самый популярный размер у этих конструкций 26×13 см, так как именно такие размеры имеет дымоход обыкновенной русской печи.

Благодаря квадратным или прямоугольным печным задвижкам можно не только остановить воздухообмен в трубе, но и отрегулировать интенсивность огня за счет изменения тяги в дымоходе и пропускную способность. С этой целью просто закрывают заслонку не до конца, а потом постепенно оттягивают рукоятку на себя, тем самым контролируя равномерное горение в топке.

Изготовление своими руками

Простота конструкции пластины шибера для дымохода позволяет сделать ее своими руками, чтобы обеспечить в дальнейшем регулирование тяги в нем.

Вариант 1. Изготовление поворотного шибера из нержавейки

Мы предлагаем подробную инструкцию изготовления заслонки уже при готовом печном отоплении, когда конструкция выполнена, но механизм шибера был не предусмотрен.

Для изготовления и установки шибера своими руками вам понадобятся следующие материалы:

  • болгарка, отрезной и шлифовальный абразивный круг;
  • дрель;
  • метчик;
  • масло для смазки метчика при нарезке резьбы;
  • молоток;
  • тиски;
  • плоскогубцы;
  • сварка;
  • керн;
  • электроды для нержавеющей стали;
  • циркуль;
  • рулетка;
  • маркер перманентный.

Из материалов следует сразу подготовить:

  • лист нержавеющей стали толщиной 1.5 -2 мм.
  • трубку нержавейку с внутренним диаметром 6 мм;
  • 2 болта 8мм,
  • гвоздь (или металлический прут).

Когда все инструменты и материалы подготовлены, можно приступать к выполнению работ.

  1. Измерьте внутренний диаметр трубы и отметьте его на листе нержавеющей стали с помощью циркуля.шаг 1
  2. Теперь с помощью болгарки вырежьте круг по выполненной разметке.Шаг 2
  3. Примеряем вырезанную заслонку, при необходимости дорабатываем шлифовальным кругом до тех пор, пока она четко не будет входить в трубу.Примеряем заслонку
  4. Возьмите подготовленную трубку из нержавеющей стали и приложите к готовому кругу. Отмерьте маркером по размеру заслонки. Делаем ее меньше внутреннего диаметра на 3 мм с каждой стороны.Шаг 4
  5. Отрезаем трубу болгаркой с отрезным кругом.
  6. Рассверливаем внутреннее отверстие в трубке 6,8 мм для нарезки резьбы. При сверлении необходимо периодически смазывать машинным маслом внутреннюю поверхность трубки.Рассверливаем трубку
  7. Нарезаем с двух сторон трубки метчиком резьбу 8мм, не забывая смазывать в процессе метчик. Для удаления нарезаемой стружки, необходимо через каждые пол оборота метчика по резьбе, делать пол оборота возврат.Шаг 5
  8. Теперь необходимо выполнить три отверстия в заслонке. Сразу с помощью маркера поставьте метки.
  9. Зажмите в струбцине трубку и заслонку и приварите трубку к заслонке через эти отверстия (сварные заклепки). Сварку начинаем производить с центрального отверстия, потом освобождаем любую одну струбцину и привариваем в освободившееся отверстие.Шаг 6
  10. Делаем разметку будущих отверстий на дымаре. Для того чтобы четко совпала ось отверстий, оберните трубу рулеткой и отмерьте центра по горизонтали и вертикали. Сверлим.Делаем разметку
  11. Собираем заслонку в трубку.Шаг 7
  12. Делаем шаблон для фиксатора заслонки.Шаг 8
  13. Переносим разметку на металлический лист. Можно использовать циркуль.Шаг 9
  14. Отмечаем середину для отверстий фиксатора, вырезаем и сверлим по разметке.
  15. Привариваем к трубе.Привариваем фиксатор

Вариант 2. Изготовление горизонтального выдвижного шибера из нержавейки

Для этого варианта необходимо приобрести уже готовую заводскую шиберную задвижку из нержавейки. Конструкция представляет рамку, внутри которой двигается механизм.

  1. Выложите 2 ряда печи или камина согласно используемой схеме порядовки.горизонтальный выдвижной шибер
  2. На ряду, где будет устанавливаться задвижка, вырезаем в кирпиче пазы. Это небольшие бороздки, в которые будет входить металлический элемент. Лучше всего для этих работ использовать угловую шлифовальную машину с кругом. Но если нет такого профессионального инструмента, то можно обойтись и напильником.
  3. Устанавливается заслонка.
  4. В боковом кирпиче необходимо вырезать углубление под ход ручки заслонки, ведь ее в процессе эксплуатации необходимо будет очищать от сажи.Перекрываем шибер рядом кирпичей
  5. Укладывается следующий ряд кирпичей и хорошо заделываются все образовавшиеся зазоры.

Как видите, изготовление шибера не требует много времени и большого опыта. Вместе с тем, это очень важная деталь, которая позволит существенно повысить эффективность работы котла или камина.

Как правильно закрывается печная заслонка

Мы разобрались с назначением и установкой заслонки в русской печи. Она помогает продлить время остывание печи, изолируя ее от «внешнего мира».

Воспользовавшись печной чугунной заслонкой, мы можем сохранить тепло внутри помещения более чем на 24 часа. Это важный критерий для отопительной печи. Теперь необходимо узнать, когда и как нужно закрывать заслонку.

Важно понимать, что не вовремя закрытый дымоход может сильно сказаться на вашем здоровье. Если задвижка закрыта раньше чем нужно, то продукты горения, в частности, угарный газ, могут вызвать сильное отравление вплоть до летального исхода, потому что симптомы отравления могут не проявиться сразу.. Чтобы избежать таких последствий, достаточно следовать трём правилам:

Чтобы избежать таких последствий, достаточно следовать трём правилам:

  1. Необходимо постоянно шевелить угольки для того, чтобы исключить шанс, что останутся не сгоревшие полностью дрова.
  2. Как только угли начинают угасать (другими словами, с поверхности углей исчезает голубой огонь) можно не до конца закрыть печную заслонку, но плотно закрывать еще рано;
  3. Чтобы угли превратились в золу и пепел, необходимо открыть нижнюю дверцу, в результате образуется мощная тяга, которая будет поддерживать тление до полного прогорания.

Будьте осторожны и следуйте данным рекомендациям, чтобы использование печей и каминов не привело к плачевному результату.

Как установить?

Как правильно установить задвижку на печи и как установить задвижку на печную трубу? Все просто, рассмотрим 2 случая.

Установка шибера в печь

При установке шибера в печь, нужно учитывать, что это делается во время кладки кирпича. Его ставят в начале трубы, примерно метр от поверхности самой печи. Рамка плотно вливается в конструкцию дымохода, а задвижка уже ставится после.

Установку задвижки в печь можно выполнить за три этапа:

  • Дойти до 6 ряда кладки кирпича.
  • В нужном месте нанести раствор и аккуратно установить туда рамку. Иногда нужно в кирпиче вырезать пазы для удобства и более простого выдвижения.
  • Выровнять рамку так, чтобы она стала по линии кирпичей. Далее можно продолжать кладку кирпича.

Все щели, которые могут образоваться при установке заглушки нужно заделать раствором. В противном случае, будет потеря тяги и горения.

Видео-инструкция:

Установка на трубу

Шибер устанавливает также на высоте 1 метра от топки

Важно, чтобы это была неутепленная часть трубы. Тогда не создастся перепад температур при работе задвижки

Установка на трубу также проста. Сначала крепится первая часть трубы. Стыки смазываются герметиком (стойким к температурам). Сверху конструкции (первой насадки) плотно надевают шибер. Сверху на шибер крепят вторую часть трубы.  Эта вся конструкция присоединяется к утепленному дымоходу.

Таким образом дополнительно закреплять конструкцию не нужно.

Стоит сказать, что самодельные шиберы могу немного по-другому крепиться к трубе. Это уже зависит от конструкции. Пример монтажа самодельного поворотного шибера, инструкцию по изготовлению мы рассмотрели выше:

  1. Делаем отметку на трубе дымохода.
  2. Примеряем нашу заготовку.
  3. Вставляем шибер в трубу и вкручиваем делать с резьбой внутрь конструкции.

Преимущества шиберных задвижек

Шиберные задвижки, составляющие заметную часть ассортимента многих производителей трубопроводной арматуры, обладают целым рядом преимуществ, наиболее значимые из которых приведены ниже в виде коротких тезисов.

  • Шиберные задвижки отличаются малой строительной длиной, например, по сравнению с кранами.
  • Устройство шиберной задвижки – относительно простое, что с одной стороны предопределяет легкость ее установки (скажем, возможность замены без врезания в трубопровод) и удобство эксплуатации, а с другой – надежность.
  • Показатели надежности в значительной степени зависят от параметров рабочей среды ─ ее агрессивности, температуры, концентрации механических примесей.
  • Шиберные задвижки ─ оборудование неприхотливое и не капризное, их обслуживание и ремонт не потребуют очень высокой квалификации персонала.
  • Шиберные задвижки от лучших производителей, использующих при их изготовлении качественные комплектующие и современные материалы, обладают такими важными свойствами как долговечность, стойкость к износу и воздействию агрессивных сред.
  • Срок службы шиберных задвижек может измеряться тремя и более десятилетиями, определяясь сроком службы корпуса. У других комплектующих он меньше, но также весьма внушителен. Например, у резинотехнических изделий – не менее 5 лет. Столько же составляет средний срок службы между капитальными ремонтами шиберной задвижки.
  • Отсутствие застойных зон и способность к самоочистке позволяют не задумываться о шлаках и грязи.
  • Важный параметр ─ минимальное гидравлическое сопротивление среды. Например, у шиберных задвижек производства компании АРМАТЭК коэффициент гидравлического сопротивления составляет не более 0,3 при полностью открытом ноже.
  • Шиберные задвижки обладают уникальными техническими возможностями, включая быстродействие и высокую герметичность. В т. ч. герметичность самого высокого класса А по «ГОСТ Р 54808-2011. Арматура трубопроводная. Нормы герметичности затворов».

 Технические параметры и широкий диапазон функциональных возможностей ─ исчерпывающий все потребности спектр размеров, значений давления и температуры ─ делают шиберные задвижки поистине универсальной трубопроводной арматурой, востребованной в самых разных областях технологий.

Советы по выбору шиберной заслонки

Необходимо помнить, что правильный подбор такого элемента, как шиберная заслонка, отражается в будущем не только на показателе тяги, но и на безопасности отопительной системы, частью которой является дымоход. Монтаж шибера выполняется на любые модели каминов и печей, кроме наиболее современных, в которых присутствует дефлектор.

Основные рекомендации по выбору шиберных затворов для дымоотводной коммуникации таковы:

  • в случае если отопительный прибор функционирует за счёт переработки газа, то лучше приобрести поворотную модель затвора. Это связано с тем, что такие модели исключают возможность полного перекрытия дымоотводного канала. Таким образом, отопительная система будет более безопасной. Дымоход, который отводит продукты сгорания от газовой печи, должен во время эксплуатации перекрываться как минимум на 40 процентов;
  • существуют отопительные системы, которые функционируют непостоянно (периодические). Закрытая заслонка, установленная в такой отопительной конструкции, как правило, пропускает пар во время поддачи, а открытая способствует образованию большого количества сажи на трубе, которая располагается ниже пластины;
  • категорически не рекомендуется использовать поворотные элементы для монтажа в банных дымоходах.

Специалисты рекомендуют выполнить тщательный замер сечения дымоотводного канала перед тем, как приобретать шиберное изделие. Пожалуй, это является основным, что необходимо выполнить перед приобретением шибера.

Предлагаем ознакомиться СРУБ дома и бани ручной рубки купить под ключ во Владимире

Существует 3 варианта размещения заслонки относительно дымоотвода:

  1. Размещение в топке камина либо печи;
  2. Крепление по принципу «труба в трубу»;
  3. Установка в вентиляционной трубе.

Рассмотрим 2 первых варианта:

Размещая задвижку в топке печи, либо в выходном патрубке

В этом случае заслонку располагают на высоте не более 1 м от топки, на неутепленном участке трубы. Данное расположение удобно для регулировки заслонки.

Применимо для металлических дымоходов. Такой вариант установки не требует дополнительных креплений. При приобретении готовой системы следует устанавливать задвижку строго по инструкции производителя.

Регулировать тягу с помощью шибера –довольно просто. Изменяя положение в сторону увеличения зазора мы увеличиваем приток воздуха к огню и пламя разгорается сильнее. Уменьшаем зазор- тяга снижается. Задвижку закрывают после полного затухания пламени — так печь остывает гораздо быстрее.

Как изготовить шибер для дымохода своими руками

Изготавливать и устанавливать шибер самостоятельно лучше в процессе кладки камина или монтажа металлического дымохода.

Можно также сделать и установить его в том случае, если стальной дымоход уже установлен, но заслонка в нем не была предусмотрена. В зависимости от диаметра и формы сечения дымохода, материала исполнения, можно сделать выдвижную и дроссельную заслонку.

Инструкция по изготовлению выдвижного шибера

Для изготовления простой выдвижной заслонки требуются листы оцинкованной или нержавеющей стали толщиной 2-2,5 мм. Изготовление направляющих по периметру дымохода потребует толстую проволоку 6 мм.

Рекомендуем ознакомиться: Варианты и рекомендации по изготовлению изделий из профильных труб

Для выполнения работы нужно оборудование и инструменты:

  • болгарка или ножницы по металлу;
  • шлифовальный диск для УШМ;
  • сверла и напильник по металлу;
  • маркер для разметки.

Желательно делать всю работу на специальном токарном или верстальном станке. Если форма дымохода – прямоугольная, можно изготовить самую простую шиберную заслонку, просто отрезав кусок листовой стали нужного размера. Рекомендуется приварить ручку или просверлить небольшое отверстие для удобства в регулировании шибера.

Перед началом работы измеряем площадь и форму сечения дымохода, маркером делаем метки на листе картона в соответствии с ними. Для изготовления рамы сгибаем проволоку в форме буквы П, по ширине и длине совпадающую с сечением дымохода. По картонному лекалу болгаркой вырезаем заслонку, края обрабатываем шлифовальным диском.

Инструкция по изготовлению дроссельного шибера

Чтобы сделать поворотную шиберную заслонку, потребуется больше инструментов и времени. Чаще всего этот тип шибера используется для металлического дымохода для современных каминов и металлических отдельно стоящих печей.

Набор инструментов для работы:

  • болгарка;
  • дрель;
  • плоскогубцы;
  • сварочный аппарат;
  • циркуль;
  • рулетка;
  • маркер для разметки.

Для изготовления шибера нужна листовая сталь толщиной до 3 мм, нержавеющая труба внутренним диаметром 6 мм, крепежные изделия (болты, гайки) 8 мм, металлический прут.

  1. Сначала измерить внутренний диаметр трубы дымохода с помощью циркуля.
  2. Согласно ему начертить окружность на листовой стали.
  3. Болгаркой вырезать круг.
  4. Вырезанный фрагмент поместить в трубу и проверить плотность прилегания. При необходимости доработать заслонку шлифовальным диском.
  5. Металлическую трубку диаметром 6 см положить на круг по центру и сделать на нем метки, отступив по 3 мм с каждой стороны круга.
  6. Отрезать трубку болгаркой.
  7. В полученном отрезке трубы с обеих сторон рассверлить резьбу до 6,8 мм.
  8. В стальном круге высверлить отверстия под сварку (одно – по центру, два – в 1 см от края с противоположных сторон).
  9. Приварить трубку с резьбой к стальной окружности.

Рекомендуем ознакомиться: Герметизация дымохода с помощью термостойкого герметика

Шиберная дроссельная заслонка готова, осталось установить ее в трубе дымохода.

Ход работ по установке печной задвижки в кирпичный дымоход.

  • Примеряем задвижку “на земле”.
  • Выпиливаем в кирпиче углубления для более точной посадки рамки задвижки.
  • Монтируем кирпич с выпилами на дымоход.
  • Устанавливаем задвижку.
  • Вымеряем кирпичи ряда над задвижкой. Выпиливаем в кирпиче углубления для более точной посадки и прижимания рамки задвижки.
  • Монтируем кирпичи с выпилами на дымоход зажимая им рамку задвижки.

1.Примеряем задвижку.

Стандартные задвижки рассчитаны на кирпич 250*120 и размер шва в 10 мм.

По факту, часто и кирпич меньше, и швы более тонкие.

Поэтому, лучше перестраховаться, всё примерить заранее.

Подготавливаем ряд кирпича на котором будет лежать задвижка.

В моём случае рамка упёрлась

нижними рёбрами и не садилась в канал.

Киркой я сбил мешающие рёбра на внутренней поверхности, после этого задвижка встала на своё место.

Монтируем подготовленный ряд кирпича на дымоход.

Это обычная кладка ничем не отличающаяся от кладки корпуса печи и дымохода.

Кирпичи кладём на печную кладочную смесь.

Устанавливаем шибер на дымоход.

Желательно поставить под рамку задвижки тонкий слой каолинового или базальтового картона.

Из за высокого температурного расширения металла, между рамкой и кирпичом всегда будет образовываться небольшая щель.

Тонкая прокладка из негорючего утеплителя сможет устранить этот маленький недостаток.

Утеплитель предотвратит пропускание угарных газов между рамкой и кирпичом.

Вымеряем и выпиливаем кирпичи которые поставим над задвижкой.

Это самая сложная операция во всём процессе монтажа печной задвижки

От того насколько точно вы сможете вымерять и выпилить углубления под рамку задвижки зависит и красота и надёжность этого узла.

Я вымеряю и выпиливаю каждый кирпич отдельно, но возможно сделать все разом.

Здесь важно ровно выпилить щель для хода языка задвижки. Этот выпил будет видно

Этот выпил будет видно

на внешней части дымохода, поэтому стоит отнестись к нему с особым вниманием

Монтируем кирпичи с выпилами прижимая рамку задвижки.

При монтаже сверху языка я ставлю картон.

Это нужно для того чтобы на язык не попадала кладочная смесь.

После монтажа и затвердения смеси на дымоходе картон убирается и язык свободно ходит.

Почему между кирпичами пустые швы?

Я строил эту печь под дальнейшую расшивку цветной смесью.

Кладочная печная смесь и смесь для расшивки разные материалы.

Для дальнейшей качественной цветной расшивки печи и дымохода нужно выскрести шов вглубь на 1-2 см.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности — более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.
Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Заключение

Иногда совсем небольшая, и казалось бы не принципиальная деталь, способна сэкономить нам немалые средства. Именно такой деталью является шибер. Хотя лично я считаю, что в обустройстве дымоходных систем нет маловажных элементов- все они играют свою роль и обеспечивают нужную степень безопасности.

Прочитав эту статью вы сможете изготовить заслонку самостоятельно, но не пренебрегайте советами специалистов и обучающими видео. Все это можно найти в наших сообществах – присоединяйтесь и сэкономите кучу времени на поиски. А я на сегодня прощаюсь и жду вас в следующих разделах!

Видео

Закрытый шибер:

Открытый шибер:
