Ручные насосы – разновидности и конструкция

Приспособления для подъема воды человечество изобрело давно. В течение столетий они усовершенствовались, но схема работы оставалась неизменной. В основу устройства положен принцип взаимодействия клапанов. Выделяют 4 основных типа:

поршневой;
штанговый;
крыльчатый;
мембранный.

Своими руками делают первый вид для источников глубиной до 10 м и второй, если требуется поднять воду с 10 и более метров. Два последних типа в быту практически не применяются из-за низкой производительности.

Ручные насосы за долгое время использования показали свои преимущества:

простая конструкция и быстрый монтаж;
доступно применение в самых неблагоприятных условиях;
экономичность – нет необходимости в электричестве;
унификация деталей, которые легко меняются при необходимости;
невысокая стоимость промышленных и самостоятельно изготовленных изделий;
для установки не требуется привлекать специалистов.

Некоторые недостатки обусловлены особенностями конструкции. Понадобится прилагать физические усилия – вода перекачивается при неоднократном нажатии на рычаг. Результаты, по сравнению с электрическим насосом, скромные. Несмотря на минусы, ручные помпы популярные, часто это единственная возможность обеспечить дом водоснабжением.

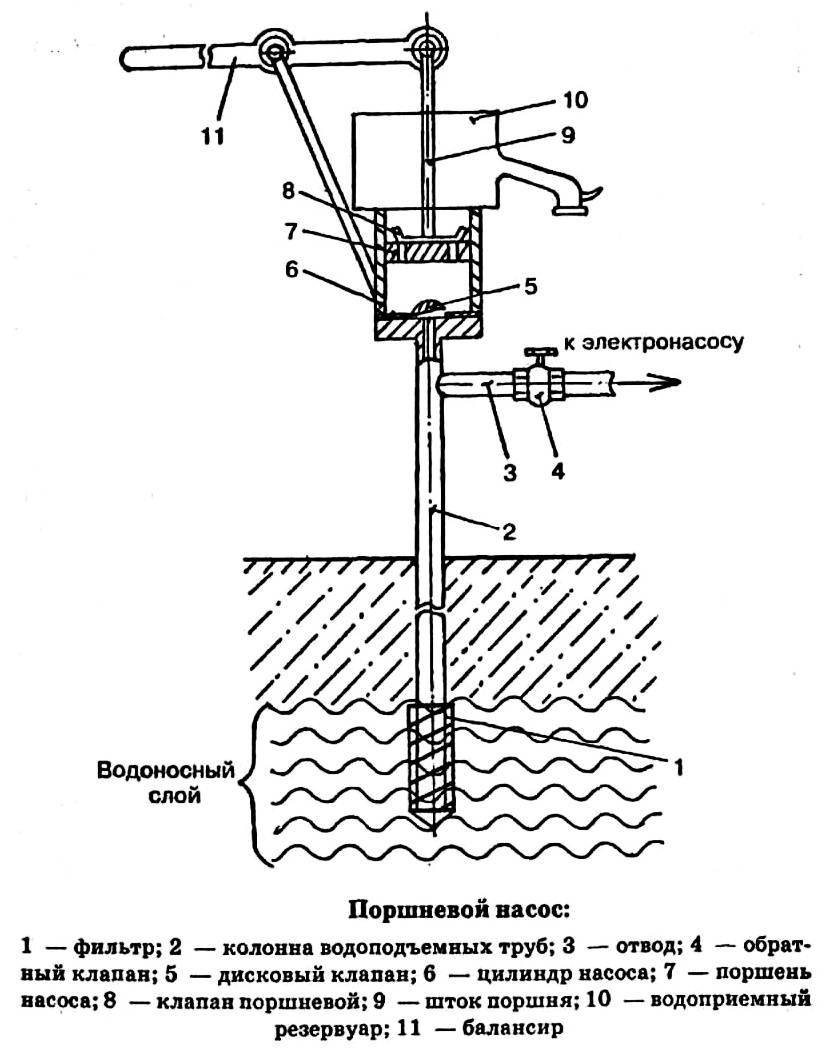

Конструкция поршневого насоса

Устройство состоит из цилиндра – чугунного, стального, иногда пластикового. Снаружи также виден изливной патрубок и рукоятка, скрепленная через шток с поршнем внутри. Он плотно прилегает к стенкам корпуса. В теле имеются каналы, которые закрыты клапанами, удерживающими воду от перетекания в камеру под ним. Используется механический привод – человек заставляет механизм попеременно двигаться вверх и вниз. В скважину опущена труба, соединенная с насосом. Снизу на ней установлено обратное запорное устройство.

Процесс подъема жидкости состоит из трех фаз:

В нерабочем состоянии цилиндр заполнен водой. Она удерживается клапанами, которые закрыты.
Пользователь нажимает на рычаг, жидкость проталкивается на выход поршнем. Одновременно под ним образуется разреженное пространство, которое заполняется водой.
Поршень идет вниз, под давлением клапаны в нем открываются, а обратный на трубе запирается. Вода переходит в верхнюю камеру. Затем механизм перемещается в первое положение, и циклы повторяются.

Конструкция штангового насоса сложнее. Он опускается в скважину, на поверхности расположен только рычаг, который через длинный шток соединяется с поршнем. Поднимает воду с глубины свыше 10 м, при этом рабочий цилиндр опускают ниже зеркала на 1 м. Применение возможно при диаметре обсадной трубы 100 мм и больше. Принцип работы во многом аналогичен с принципом поршневой помпы, установленной снаружи. Только эта конструкция не всасывает, а создает водяной столб, который при перемещении механизма подпирается новыми порциями жидкости.

Штанговые насосы снаружи отличаются длинными рычагами

Эти две модели используются для самостоятельного изготовления. Крыльчатые и мембранные малопроизводительные, с усложненной конструкцией. Схема поршневого и штангового насоса отличается простотой и безотказностью, но имеет уязвимые места. Уплотнения на поршне изнашиваются быстрее всего. Иногда такая же участь ожидает клапаны, особенно когда вместе с водой поднимается песок. Он воздействует, как абразив, повреждая резиновые и пластиковые детали.

Крыльчатый насос

Крыльчатый насос вполне можно использовать для перекачки воды из скважины

Еще один тип, который мы опишем – крыльчатый. Такой насос используется не только для перекачки чистой воды, но и нефтепродуктов, морской воды и других жидкостей. На схеме, вы сможете ознакомиться во всех подробностях с крыльчатым насосом:

Конструктивная схема крыльчатого насоса

Устройство состоит из следующих комплектующих:

Впускной клапан.
Седло клапана.
Винт.
Корпус.
Винт.
Крыльчатка.
Выпускной клапан.
Рукоятка.
Крышка.
Кольцо.
Вал.
Втулка.
Набивка из сальника.
Пробка.

Чтобы привести крыльчатку в движение, на валу закреплена и жестко установлена рукоятка. Если насос не будет использоваться в зимнее время, то на корпусе есть пробка, выкрутив которую можно слить воду.

Порядок действий по вводу в эксплуатацию крыльчатого насоса:

Внутреннюю часть следует тщательно промыть горячей водой. Это необходимо, ведь там нанесена консервационная смазка. В процессе промывки заглушки со всасывающего и напорного патрубка следует снять. Далее необходимо установить рукоятку. Используя 2 болта, насос следует зафиксировать вертикально. После подсоединяется трубопровод к всасывающему патрубку. Под воздействием вакуума трубопровод не должен деформироваться. Поэтому идеальным решением будет использование металлической трубы. По такому же принципу крепится к насосу и напорный трубопровод
Обратите внимание на то, что в напорном трубопроводе есть отверстие, через которое заливается жидкость внутрь устройства. Если глубина забора воды более чем 1 метр, то обязательно на всасывающий трубопровод крепится обратный клапан
Он позволит обеспечить нормальную работу насоса

Не менее важно обеспечить полную герметичность всасывающего трубопровода. В противном случае устройство нормально работать не будет

Крыльчатый насос для воды имеет небольшие размеры и маленькую производительность

Главный недостаток крыльчатого насоса – маленькая производительность. Именно поэтому его редко используют в домашнем хозяйстве. Он отлично справится с небольшим объемом воды.

Как сделать ручной насос

Чтобы сделать ручной насос для скважины своими руками, необходимо приготовить такие инструменты и приспособления, как:

сварочный аппарат;
электрическая дрель;
набор сверл;
токарный станок;
шабер;
измерительные устройства — рулетка, линейка;
технический нож;
напильник;
молоток;
отвертка;
ветошь.

Корпус для ручного поршневого насоса можно сделать из фрагмента металлической трубы необходимого размера. Можно использовать для этого также корпус гидроцилиндра или гильзу дизельного двигателя.

Необходимые габариты корпуса:

диаметр 8 и более см;
длина от 60 до 80 см.

Для изготовления корпуса может понадобиться токарный станок. Обработанная с его помощью труба из толстого металла получится гладкой и аккуратной. Это необходимо для свободного движения поршня.

Снаружи корпус устройства может быть круглым, квадратным или многоугольным, что зависит от выбранной заготовки. Внутренняя поверхность цилиндра насоса должна быть абсолютно гладкая. Для этого производится специальная обработка шабером. Сбоку в корпусе в верхней его части необходимо сделать отверстие. К нему приваривается выводной патрубок. При изготовлении цилиндра насоса на его верхней части можно нарезать резьбу для крепления верхней крышки.

На противоположной от выводного сливного патрубка стороне трубы или цилиндра делается прорезь с отверстиями, в которую впоследствии будет вставляться шпилька, на которую устанавливается штанга — ручка.

Поршень ручного насоса можно изготовить из подручных материалов. Можно использовать нержавеющий металл, древесину или пластическую массу. При этом поршень должен двигаться внутри цилиндра насоса плавно и равномерно, без заеданий и перекосов. Кольцевидный уплотнитель из резины сделать обязательно.

Поршень нужно вставить в корпус и проверить, легко ли он двигается. Случайные дефекты необходимо устранить заранее. После этого можно скрепить поршень со штоком — стержнем, закрепленным в центре поршня. Для этого используется резьба и запирающая шпилька.

Крышка для ручного насоса может быть сделана из пластмассы или металла. Деревянную крышку лучше сделать из дуба или лиственницы. Она должна точно повторять форму отверстия и плотно закрывать его. Для дополнительной герметизации можно прикрепить уплотнитель.

Верхняя крышка должна иметь в центре отверстие для штока. Нижняя крышка оснащается запирающим клапаном, препятствующим вытеканию воды из цилиндра насоса.

Изготовлению обратного (запирающего) клапана следует уделить особое внимание

Это очень важно для нормального функционирования ручного насоса. Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала

Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении

Запирающий клапан предотвращает перетекание воды вниз к вводной трубе. Поэтому он должен быть изготовлен из достаточно прочного материала. Другой важный момент — тщательная притирка. Такой клапан не допустит просачивания воды в обратном направлении.

Мембранный клапан можно изготовить из куска резины повышенной прочности. Его устанавливают поверх входного отверстия. Для крепления используется клепка или винтово-гаечное соединение.

Шариковый запор лучше изготовить из пластмассы или металла. При наличии соответствующих навыков можно изготовить шариковый эбонитовый клапан.

Длина штока и выходного патрубка подбирается в зависимости от длины трубы насоса и глубины погружения насоса в скважину. К штоку через шарнир крепится ручка. Для этого на коротком плече штанги необходимо вставить болт через заранее просверленное отверстие.

Штанговый рычаг имеет на конце резьбу для крепления ручки насоса. С обратной стороны она крепится гайкой и стопорной шпилькой. Далее необходимо укрепить пружину на коротком конце ручки и на корпусе насоса. Это делается при помощи винта. Пружина будет обеспечивать подъем ручки, то есть возвращение ее в исходную позицию.

Вводная труба может быть сделана из такого материала, как:

жесткая резина;
металл;
пластмасса.

Резиновый шланг обязательно армируется пружиной из нержавеющей стали. После изготовления и до его установки самодельный насос требуется проверить на воду. То есть необходимо временно закрепить его на монтажном столе или верстаке, опустить вводной шланг в емкость с водой и проверить качество работы соединений и узлов.

Виды приборов для перекачки воды

Одной физической силы, применяемой для подъема воды наверх, мало, так как процесс становится тяжелым и трудоемким. Поэтому человечеством давным-давно придумано множество устройств, облегчающих подъем жидкости из колодца или естественного водоема на поверхность.

Все приборы объединены общим принципом работы, в основе которого лежит взаимодействие системы клапанов.

Разновидностей ручных насосов очень много, но можно выделить четыре основные типа:

поршневые;
штоковые глубинные (разновидности поршневых);
крыльчатые;
мембранные.

Для изготовления в домашних условиях обычно выбирают первый вид, если нужно обслуживать колодец небольшой глубины (3-6 м), или второй, если необходимо поднимать воду из скважины с глубины 10-12 м.

Эти модели считаются максимально производительными, простыми в сборке и установке, надежными. Остальные имеют существенные недостатки, самым большим из которых считается недостаточная продуктивность.

Именно поршневые приборы заняли основную нишу среди заводского ручного оборудования, они популярны среди домашних умельцев.

Галерея изображений Фото из Элементом управления ручного устройства является длинная ручка, которая действует по принципу рычага. Она управляет штоком, который, в свою очередь, двигает вверх/вниз зафиксированный поршень, благодаря чему вода всасывается в трубу

Приборы, изготовленные в заводских условиях, состоят из чугунных или стальных элементов. Самостоятельная обработка чугуна практически невозможна, поэтому самоделки сваривают из стальных деталей и собирают из пластиковых труб

Вариантов подводки несколько, но самым популярным является монтаж трубы с обратным клапаном: одним концом она опущена в воду, другим присоединена к входному патрубку насоса. Выход жидкости осуществляется через другой патрубок, расположенный в верхней части

Корпус типового насоса имеет вертикальную форму. Его закрепляют или посадкой прямо на обсадную трубу, используя фланцевые/муфтовые соединения, или устанавливают на поверхности земли с помощью опорных профилей, замаскировав последние грунтом или декором

Принцип действия бытовой помпы

Материал изготовления поршневой модели

Способ соединения с источником воды

Как производится установка насоса

Преимущество поршневых насосов-колонок в простоте сборки и установки. Все детали, необходимые для изготовления корпуса и динамических частей, можно найти в хозяйстве или докупить.

А для соединения элементов в единое устройство обычно хватает домашнего инструмента: дрели, циркулярной пилы, ножовки, плоскогубцев, ключей. Сварочный аппарат при необходимости можно арендовать или взять на время у соседей.

Устройство и схема гидравлического насоса с ручным приводом

Схема гидравлического насоса ручного

Ручной гидронасос состоит из двух главных частей, качающий узел (1) и гидравлический бак (2). Они соединены между собой шпилькой (3).

Залив жидкости через отверстие, предварительно открутив закрывающую его пробку (4).

Ручка (6) с рычагом (7) приводит в движение плунжер (8) первой и второй ступеней, сделанных как одна деталь.

Качающий узел имеет двухступенчатую структуру.

Защиту от перегрузки осуществляет предохранительный клапан (9).

Скидывание давления и извлечение гидравлической жидкости из полости цилиндра в бак происходит с помощью винта (10).

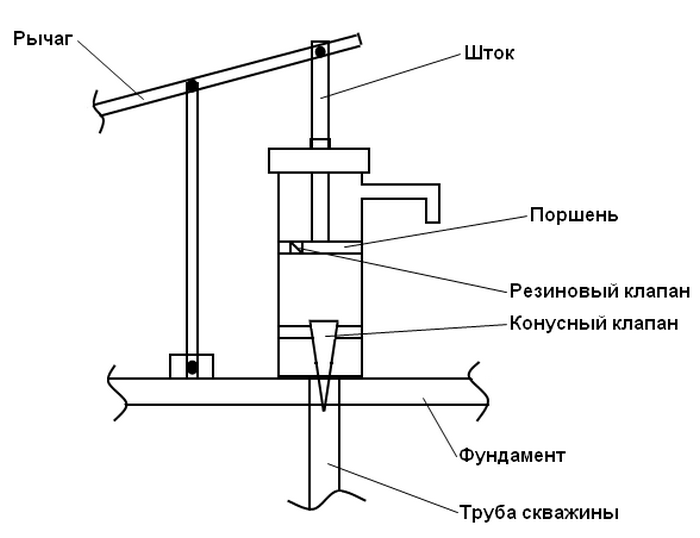

Схема работы традиционного ручного насоса для скважины

В свое время самодельные водяные насосы такого типа можно было обнаружить едва ли ни в каждом деревенском дворе. Они устанавливались как на колодцах, так и на скважинах для полива огорода без применения электричества.

В прошлом для изготовления таких агрегатов обычно использовалась гильза от тракторного двигателя. Сегодня можно встретить изделия с корпусами из нержавейки или пластика.

Независимо от внешнего вида подобные агрегаты имеют стандартный набор рабочих элементов. Основной из них – поршень, он поднимает воду из трубы и подает ее к изливу. К поршню крепится шток, второй конец которого имеет подвижное соединение с рычагом, а тот, в свою очередь, является рукояткой. Для рычага предусмотрен упор с осью вращения в месте их соединения.

Поднимающий воду поршень снабжен клапаном, который состоит из отверстий в корпусе и размещенного сверху диска из резины. При движении поршня вверх резина перекрывает отверстия в его корпусе, и вода поднимается вместе с поршнем. При движении штока вниз давление воды отгибает резину, жидкость проходит через отверстия и накапливается над поршнем. Для того, чтобы вода не уходила в скважину при опускании поршня, предусмотрен нижний клапан.

Работу устройства описывает приведенная схема. При первом движении штока вверх в трубе скважины создается разряжение, вода поднимается вверх и открывает нижний клапан. Как только рычаг замирает в верхней точке, нижний клапан перекрывается давлением воды. Теперь поршень опускается вниз, его клапан открывается, и вода собирается над поршнем. Далее шток снова поднимается вверх, клапан на поршне закрывается, и вода попадает в излив, а в рабочий цилиндр через нижний клапан засасывается новая порция жидкости.

Изготовление поршневого, ручного насоса

Для того чтобы сделать для колодца на даче подобный агрегат из подручных материалов, можно воспользоваться следующей технологией:

Рисунок 2. Схема помпы поршневого насоса.

Вначале надо подобрать корпус для насоса. Для этого используют металлическую трубу нужной длины. Если есть возможность, то можно применить гильзу от дизеля или корпус гидроцилиндра. Длина трубы может быть порядка 600-800 мм при калибре не менее 8 см. Самое лучшее – это изготовить корпус из толстостенной трубки на токарном станке. При этом внутренние стенки насоса получаются гладкими. Если использовать металлический отрезок, то надо снять шабером все внутренние неровности. Корпус не обязательно делать круглым: он может иметь форму квадрата или быть многоугольным. Основное условие – он должен иметь одинаковое сечение по всей длине. Поршень насоса выполняют такой же формы, какую имеет внутренняя часть устройства.
Крышки для агрегата можно сделать из металла или толстой пластмассы. Можно использовать и дерево. Для этого хорошо подходит дуб или лиственница. Такой материал разбухает от воды и хорошо герметизирует зазоры между стенками ручного насоса. В верхней крышке делают отверстие под шток, а нижнюю – соединяют с клапаном и так устанавливают на место. В корпусе сбоку делается отверстие и приваривается выводной патрубок.
Поршень изготавливается из любого подходящего материала: металла, пластмассы или дерева. Главное условие заключается в том, что он должен иметь уплотнитель из резины, который обычно выполняется в виде кольца. Поршень должен передвигаться внутри корпуса насоса для скважины легко, без натяга. Его соединяют со штоком при помощи резьбы и запорной шпильки.
В качестве входной трубы можно применить шланги из жесткой резины, армированные металлической пружиной. Часто для этой детали применяют трубы из пластмассы или металла.
Самая важная деталь ручного насоса для скважины – это обратные клапаны. От их качества зависит производительность всего устройства. Они должны иметь достаточно прочную конструкцию, чтобы не дать воде вернуться во входной шланг

Притирке клапанов насоса надо уделить самое большое внимание, иначе жидкость будет просачиваться через них и возвращаться обратно в скважину или колодец. Для ручного насоса подойдут мембранные или шариковые обратные клапаны

Первый тип можно сделать из прочного куска резины. Ее укрепляют на входном отверстии клапана при помощи клепки или винтов и гаек. При использовании шарикового запора его делают из металла или пластмассы. Некоторые умельцы применяют для ручного насоса круглые клапаны из эбонита или стекла.
Выходной патрубок и шток подбираются такой длины, чтобы агрегат можно было заглубить на 0,5-1 м в скважину. Еще понадобится ручка на шарнире, которая должна быть присоединена к штоку (он делается из алюминиевой или дюралевой трубки). Для этого в выходной части подъемной штанги сверлят отверстие и вставляют болт, который проводят через ручку и закрепляют с другой стороны гайкой со стопорной шпилькой. Для самостоятельного возврата ручки в первоначальное положение к ее короткому концу присоединена пружина, нижняя часть которой укреплена на корпусе винтом.

Подобная конструкция ручного насоса для скважины используется на многих дачных участках и показывает себя достаточно надежной в работе (рис. 1).

Как сделать ручной насос для воды своими руками?

Непосредственно перед тем, как приступить к изготовлению надежного ручного насоса, потребуется внимательно изучить схему, которая подскажет правильный способ монтажа той, или иной детали.

Для изготовления самодельного насоса высокого давления следует строго придерживаться определенной технологии. Рассмотрим порядок действий при сборке агрегата поршневого типа. Алгоритм изготовления выглядит следующим образом:

Сначала механический агрегат нужно оснастить корпусом. В этих целях лучше всего подойдет корпус цилиндра или гильза старого дизельного мотора. В крайнем случае, можно воспользоваться обыкновенной металлической трубой. Используемый корпус должен обладать длиной в 60–80 см и шириной не менее 8 см. Хорошим методом изготовления корпуса станет использование в этих целях токарного станка. Посредством его использования обработанные внутренние стенки трубы получаться максимально гладкими. При использовании металлического отрезка все неровности его внутренней полости потребуется снять шабером. Изготавливаемый корпус может быть не только круглым, но и иметь квадратную форму. Главное, чтобы по всей его длине он имел одинаковое сечение;
Изготавливаемый для насоса поршень в обязательном порядке должен иметь ту же форму, что и корпус прибора. Изготавливаемый поршень должен свободно перемещаться внутри корпуса. Готовую деталь следует прикрепить к штоку при помощи прочной запорной шпильки и сделанной резьбы;
Далее нижнюю крышку потребуется соединить с изготовленным ранее клапаном и закрепить в предусмотренном месте в конструкции изготавливаемого ручного насоса. В боковой части изготовленного ранее корпуса следует проделать отверстие для монтажа выходного шланга;
Для изготовления входного шланга можно использовать трубки из плотной жесткой резины, укрепленные стальными пружинистыми элементами. Нередко в качестве шлангов используются плотные пластиковые трубы;
Одними из наиболее важных элементов ручного насоса являются обратные клапаны

Чем лучшего качества эти детали – тем выше производительность изготавливаемого насоса
Очень важно уделить внимание предварительной притирке используемых клапанов внутри конструкции;
Шток и предусмотренный выходной водяной патрубок в устройстве насоса должны обладать такой длиной, чтобы была возможность углубить ручной насос на глубину примерно в 1 м внутрь скважины. При изготовлении надежного ручного насоса также потребуется закрепить на шарнире ручку, которая должна быть соединена с дюралюминиевым или алюминиевым не гнущимся штоком
С этой целью с выходной стороны подъемной штанги нужно просверлить отверстие и вставить внутрь него болт

Далее болт следует провести сквозь ручку и закрепить с обратной стороны ручки гайкой, имеющей штопорную шпильку. Чтобы ручка самостоятельно возвращалась в свое изначальное положение, к ее короткой части потребуется прикрепить пружину так, чтобы ее нижняя сторона была зафиксирована на корпусе изготавливаемого ручного насоса при помощи винта.

Изготовленный таким образом переносной насос обладает хорошей производительностью и может успешно использовать для регулярного перекачивания чистой и грязной воды из вырытой скважины или имеющегося колодца, максимальной глубиной до 10 м.

Виды ручных насосов и примерные цены моделей

Идеальным выбором ручные насосы будут в том случае, когда на участке не подведено электричество, или оно подается с перебоями. Также о них следует задуматься и в ситуации, когда у владельца нет средств на приобретение электрического насоса. Такой вариант подойдет в том случае, если источник воды располагается на незначительный глубине, а денег на текущий момент недостаточно для установки качественного дорогостоящего устройства. Тогда при помощи ручных насосов можно эффективно решить проблему подачи жидкости разными способами, которые будут определяться глубиной залегания воды и степенью ее загрязненности.

Исходя из варианта исполнения, все ручные насосы для скважин могут быть классифицированы на четыре типа:

крыльчатые;
поршневые;
штанговые;
мембранные.

Для получения подробного представления о работе этих изделий, возможностях, следует вначале ознакомиться с их конструкцией, назначением и стоимостью.

Крыльчатые

По своему исполнению они представляют самовсасывающие механизмы. Основными элементами являются корпус, крыло, рычаг, всасывающий элемент, валы и несколько клапанов. Работают эти агрегаты следующим образом: за счет работы ручного рычага приводится в движение крыло, благодаря вращению которого начинает функционировать всасывающий элемент. Цена на модели обычной комплектации составляет не менее 3100 р. Стоимость моделей, которые оснащены бронзовым корпусом, находится на уровне 11800-19400 р.

Штанговые

Их возможности позволяют обеспечивать подачу воды с глубины до 30 метров. Эти модели имеют аналогичное устройство, что и поршневые модели. При этом на конце имеют вытянутую форму, что делает ее похожей на штангу. Для изготовления составных узлов оборудования используют различные материалы, выбор в пользу которых делается с позиции обеспечения требуемых технических характеристик устройства. Агрегаты получили применение в прямых вертикальных шахтах. При этом подобные установки не подходят для использования на наклонной местности.

Поршневые

Действие этих установок заключается в создании давления на выходе. Они подходят для предварительного наполнения самовсасывающих электронасосов. Так, у модели ручного насоса НБУ900 имеется корпус из нержавеющей стали, а в качестве материала для поршневого кольца и уплотнения использован фторопласт.

Благодаря применению устойчивых к коррозии материалов оборудование можно применять в более широких сферах. Вдобавок к этому они обеспечивают более привлекательный вид аппарата. Он подходит для транспортировки не только обычной воды, но и других веществ: светлых нефтепродуктов, спиртов, растворителей и кислот, имеющих предельную кинематическую вязкость на уровне 300 сСТ.

Подобные насосы не подходят для выкачивания воды из артезианских скважин. Однако они способны стать прекрасной альтернативой поверхностным электрическим насосам, чтобы доставлять подземные воды на поверхность. Цена на такие установки составляет 26400 р.

Мембранные

Эти изделия подходят для добычи загрязненных вод. В конструкции предусмотрены самоочищающиеся клапаны, выполненные в виде перекатывающихся шаров, которые позволяют избежать заклинивания механизмов. Среди предусмотренных в устройстве этих аппаратов узлов отсутствуют трущиеся элементы, способные быстро выходить из строя во время перекачки жидкостей, содержащих абразивные частицы. В качестве материала для корпуса используется чугун, а для мембраны и клапанов применяется маслобензостойкая резина.

Такие насосы можно эксплуатировать лишь в вертикальном положении, причем ручка должна быть направлена вниз, верхний патрубок будет обеспечивать напор, а нижний — всасывание. С торцов корпуса предусмотрены два уха, благодаря которым можно установить аппарат к стене. Насосные установки мембранного типа D 40 в Новосибирске стоят в пределах 7500-11750 р. Они позволяют выкачивать воду, находящуюся на глубине не более 6 метров.

Гидравлические

Среди их достоинств следует выделить небольшой вес и габариты. С помощью этих изделий можно выкачивать воду лишь в том случае, если они будут применяться в качестве дополнения для гидравлического оборудования, обладающего необходимыми параметрами и пружинным возвратом штока. Стоят такие модели 4400 р.

Какими бывают ручные насосы

По конструкции и принципу действия ручной насос для перекачки воды подразделяется на несколько видов.

Поршневые насосы

Конструкция поршневого насоса проста: он состоит из цилиндра, внутри которого двигается поршень с клапаном.

Принцип действия поршневого насоса

Работает он по вакуумному принципу:

При поднятии поршня вверх под ним образуется вакуум, в который втягивается вода;
При опускании поршня вниз вода устремляется в открывающийся в нем клапан и попадает в пространство над ним, откуда при очередном движении поршня вверх изливается через сливную трубку.

Поршневые насосы способны поднимать воду на высоту до 10 метров.

Штанговые насосы

Их конструкция мало отличается от предыдущей, а особенностью является длинная штанга, к которой крепится поршень, что позволяет выкачивать воду с довольно большой глубины, достигающей 25-30 метров.

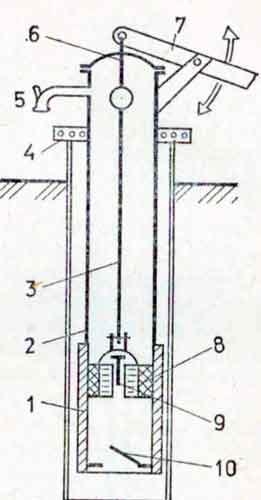

Схема штангового насоса

На схеме:

1 – насосный цилиндр, опускаемый на глубину скважины;
2 – колонна из водопроводных труб;
3 – металлическая штанга;
4 – удерживающий колонну на обсадной трубе стальной хомут;
5 – сальник;
6 – соединяющий штангу с ручкой шток;
7 – ручка-балансир;
8 – рабочий поршень;
9 – клапан в поршне;
10 – обратный клапан, предотвращающий вытекание воды из цилиндра.

Мембранные насосы

Это единственный насос ручной для откачки воды с большим количеством нерастворенных примесей. В его конструкции просто нет деталей, изнашивающихся от трения, как в поршневом или штанговом, а клапаны в виде перекатывающихся шаров способны к самоочищению.

Ручная механическая помпа – насос для воды мембранный

Такие агрегаты удобно использовать не только для подъема питьевой воды из источников глубиной до 6 метров, но и для осушения затопленных подвалов и погребов. Устанавливают их вертикально, ручкой и всасывающим патрубком вниз. Для удобства крепят к стене, для чего на корпусе имеются специальные «ушки».

Крыльчатые насосы

Крыльчатый насос ручной для питьевой воды – это разновидность поршневых агрегатов. Чтобы понять принцип его действия, посмотрите на рисунок.

Схема устройства

На схеме:

В кожухе 3 качается крыло 1, которое приводится в действие с помощью ручки 4, выведенной наружу;
Крыло, играющее роль поршня, снабжено двумя клапанами 2;
В нижней части кожуха находится неподвижная перегородка 5 с клапанами 6;
Между перегородкой и крылом образованы две рабочие полости. Когда крыло движется в сторону полости Б, вода из неё выталкивается в верхнюю часть насоса и изливается через выходной патрубок. А в это время в полость А засасывается вода из источника.

Многие из перечисленных насосов можно сделать своими руками (см. Ручной насос для воды своими руками в разных вариантах), но вряд ли это целесообразно, так как стоят они недорого, да и ассортимент в магазинах достаточно обширен. Их выпускают как отечественные производители, так и украинские, литовские, китайские.

Более высоким качеством отличаются ручные насосы западноевропейских (немецких, датских, итальянских) предприятий.

Насос ручной «Родник» производительность 30 л мин украинского производства

Практические чертежи и фото качалки для полива огорода

Насосы для скважины, изготовленные своими руками, могут иметь разный и вполне изящный вид. Их размеры определяют производительность агрегата. Так, внутренний диаметр рабочего цилиндра обычно составляет от 50 до 100 мм.

Мне приходилось поливать таким насосом огород у дедушки. На практике засосать воду удается при неоднократных движениях ручки, причем с небольшой глубины, так как в начале работы агрегата вместо воды приходится качать воздух. В этом случае клапаны работают неэффективно, а уплотнение поршня пропускает воздух при высоком разряжении в трубе скважины.

По этой причине в начале работы в камеру насоса сверху заливают воду, а при глубине скважины порядка 20 м или изношенных клапанах ее приходится добавлять один–два раза во время закачки.

После использования насоса вода в нем удерживается нижним клапаном ровно то время, которое обеспечивает качество клапана.

Практическая конструкция ручного насоса представлена на чертеже. Некоторые дополнения для стандартной конструкции:

Ручка изготовлена из стальной трубы диаметром 25-32 мм. Ее верхний конец сплющен для удобства соединения со штоком. Обе оси вращения рычага – болт диаметром 10 — 12 мм с шайбами и гайками.
Шток – стальной пруток диаметром 12-14 мм. В его нижней части необходима резьба для крепления к поршню. Шток фиксируется к клапану между двумя гайками с шайбами.
Поршень – стальной диск толщиной 4-10 мм, в зависимости от диаметра цилиндра. В нем сверлится ряд отверстий диаметром 10-15 мм. Поршень несколько меньше цилиндра по диаметру.
Уплотнение верхнего клапана – плоская резина толщиной 4 мм. В худшем случае можно использовать камеру грузовика.
Цилиндр – гладкая изнутри труба диаметром 50-100 мм. Хорошо подходит гильза от ДВС.
Нижний клапан изготовлен из той же резины толщиной 4 мм. В отверстие по центру диска вставляется болт с гайками и шайбами. Верхняя шайба примерно соответствует по диаметру размеру трубы скважины, что способствует высокому качеству уплотнения. Резинка крепится сбоку к основанию цилиндра. В настоящее время нижний клапан можно заменить стандартным обратным клапаном, который легко приобрести в магазине сантехники. Из него извлекают пружину для облегчения срабатывания.
Верхняя крышка зачастую отсутствует, так как для закачки из глубокой скважины приходится заливать воду в насос.

Для монтажа агрегата над скважиной необходима станина, которую удобно сварить из уголка сечением 45х45 мм. Для забора воды из скважины в нее опускается специальная труба с отверстиями на боковых поверхностях для предотвращения заиливания.

На фото представлен один из вариантов ручного насоса в разобранном виде. Рабочий цилиндр изготовлен из гильзы двигателя трактора МТЗ диаметром 110 мм. Верхняя часть – из стальной трубы диаметром 133мм. Подойдет и гильза от грузовика ЗИЛ-130, ее внутренний диаметр 100 мм. Поршень вырезан из ленты транспортера толщиной 15 мм и усилен снизу стальной шайбой большого диаметра. Чтобы не варить гильзу, а также обеспечить легкий доступ для ремонта, конструкция собирается на шпильках диаметром 8-10 мм, приваренных к верхней трубе.

В качестве цилиндра насоса самодельщики находят самые разные детали, в том числе возможно использование корпуса огнетушителя. Ниже следует видео, в котором представлен такой вариант агрегата.

Разборный насос для сезонного использования

Для доставки воды из неглубокого колодца можно своими руками сделать летний пластиковый вариант ручного насоса.

Чтобы собрать этот простой и экономичный механический насос для скважины, необходимо приготовить следующее:

Канализационная пластиковая труба диаметром 50 мм. Понадобится 2 трубы, каждая длиной около 3 метров.
Сетчатый фильтр, который нужно будет установить на конец трубы, погружаемый в колодец.
Обратный клапан заводского изготовления.
Труба из полипропилена диаметром 20 мм с резьбой для присоединения обратного клапана.
Тройник 25*20 мм с впаянной резьбой для изготовления крепления ручки.
Трубка для ручки металлическая.
Прокладка из фторопласта, из которой будет изготовлен поршень.
2-3 хомута с дюбелями и резиновыми уплотнительными элементами, для фиксации трубы к стенкам колодца.

Чтобы решить вопрос, как сделать ручной насос для скважины, необходимо воспользоваться следующей схемой:

Берут полипропиленовую трубу и закрепляют на ней поршень из фторопласта. Затем прикручивают обратный клапан.
Сбоку от колодезного люка нужно сделать отверстий, куда будет вставлена труба.
Полученное изделие вставляют в канализационную трубу, на ее конец со стороны обратного клапана насаживают фильтрующее устройство. Всю конструкцию погружают в колодец.
На другой конец полипропиленовой трубы насаживают тройник и вставляют в него ручку. Для накачивания воды с помощью ручки внутреннюю трубу двигают вверх и вниз. Если посмотреть со стороны, то действия будут напоминать накачивание велосипедных колес ручным насосом.
Также в тройник вставляют небольшой отрезок пластиковой трубы подходящего диаметра с надетым на другой конец фитинговым элементом в виде уголка. Через него вода будет наливаться в подставленное ведро или другую емкость.

Преимущество пластикового ручного насоса для перекачки воды заключается в возможности легко и быстро разобрать изделие на части с наступлением холодов. Достаточно снять наружные части и вытащить внутреннюю полипропиленовую трубу. Канализационная труба из пластика может оставаться в шахте колодца.

Ручной насос для воды из скважины: обзор моделей и цена по которой можно купить ручной насос
