Как сделать своими руками ручную циркулярную пилу из болгарки

Особенности конструкции

Осуществить работу по трансформации одного вида пилы в другую можно с использованием старых, оставшихся от ремонта элементов. Обладая слесарными навыками и смекалкой, вы без особых усилий справитесь с этой задачей.

Отличительные особенности такого вида приспособлений состоят в том, что существуют циркулярные пилы из болгарки в качестве самодельного станка или ручного приспособления, закреплённого на столе или другой основе.

Любая циркулярка имеет несколько основных компонентов:

  • самодельный стол в качестве устойчивого каркаса;
  • станину для пилы;
  • двигатель из УШМ;
  • упор скольжения;
  • штангу для регулировки высоты пропила;
  • редуктор, пильный диск.

Такой станок подойдёт для распила небольших деревянных брусьев. Когда планируется обработка древесины в больших количествах и крупных габаритов, то лучше приобрести готовое производственное оборудование. Стоимость его велика, однако, для бизнеса данная покупка станет идеальным решением.

Вращаясь на очень высокой скорости, такой элемент способен раскрошить дерево в щепки, от которых можно получить травмы. Это происходит потому, что при обработке на диск идет высокая температурная нагрузка. Лучше всего приобрести новое изделие специально для циркулярной пилы.

Если циркулярку закреплять на полу, то каркас следует зафиксировать крепежными элементами (уголками), чтобы обеспечить его устойчивость. Для изготовления станины можно взять ненужный шкаф или несколько листов ДСП. Однако надёжнее делать её из металла.

Диск на пилу устанавливают меньшего диаметра, чем использовавшийся для болгарки – это не даст двигателю перегреваться. Купить его можно как в магазинах автозапчастей, так и в специализированных строительных маркетах. Мощность двигателя болгарки, из которой делается циркулярка, не должна быть меньше 1600 вт.

Более сложный вариант подразумевает установку дополнительных элементов: системы шкивов, ременной передачи. При таком способе изготовления самодельная конструкция приобретёт вид производственного станка. Наличие ремня позволит снизить скорость дискового вращения.

Торцовочная пила

Торцовка из ручной циркулярки – приспособление для поперечной нарезки планок, брусьев и досок по заданным размерам. В принципе, разрезать доску или брус поперёк можно и на весу, держа ручную пилу в руках. Но когда требуется высокая точность распила, лучше, чтобы инструмент был зафиксирован.

Если работать предстоит с большим объёмом материала, логично соорудить самодельный торцовочный станок, сконструировав простейшую станину, и зафиксировав на ней ручную циркулярку таким образом, чтобы можно было подводить её к обрабатываемому материалу, а потом отводить в исходное положение.

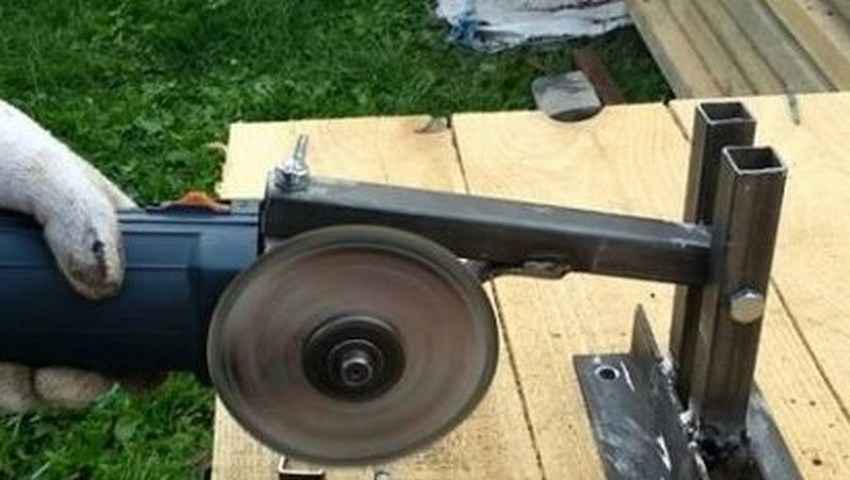

Конструктивно управление осуществляется по разным схемам: можно соорудить полозья, по которым ручная пила будет перемещаться усилием работника вперёд-назад. Есть варианты, когда пилу крепят на рычаге, который подводит инструмент к древесине сверху вниз.

Необходимые рабочие элементы

О том, как с болгарки сделать электропилу на данный момент сказано немало. Мы же коснемся самого распространенного способа, для которого у Вас обязательно должны быть такие исходные механизмы:

  • болгарка, которая будет усовершенствоваться;
  • набор гаечных ключей;
  • крепление для бензиновой пилы;
  • имеющийся арсенал гаек и болтов различного размера;
  • винт для крепежа шины и натяжения режущего полотна;
  • шина от электроножовки;
  • режущий механизм (сама цепь).

Разумеется, что для осуществления такой технической агрегации так же понадобится и дрель с разнокалиберными сверлами. Ну и экспериментальная площадь, где свое ноу-хау можно будет испытать на прочность.

Пошаговая инструкция

Процесс изготовления циркулярки из болгарки своими руками включает ряд этапов:

  • прежде всего, нужно сделать стол-основу;
  • установить саму болгарку и диск;
  • прикрепить упорную планку;
  • подвести электричество;
  • провести проверочный запуск.

Мы расскажем о том, как переделать болгарку в миниатюрную циркулярку. С её помощью можно пилить бруски, небольшие доски, рейки, используемые при ремонте или в частном хозяйстве.

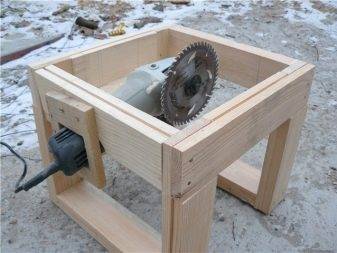

Стол выглядит в форме верстака, основание которого чаще всего делается из пиломатериала.

  • Вначале берут листы ДСП и сколачивают из них миниатюрный стол, ножки которого выполняют на такой высоте, чтобы под станину помещалась болгарка. Крепят их к рёбрам жёсткости. Те, в свою очередь, изготавливаются из небольших досок и закрепляются по краю столешницы на расстоянии 7-10 см с нижней её стороны при помощи саморезов.
  • Верхнюю рабочую поверхность желательно сделать из ламинированной фанеры. Когда столешница (станина) готова, её переворачивают вниз лицевой стороной и проводят разметку под установку болгарки и пилочного диска. За основу берут элемент с болгарки, по нему делают замеры для прорези под новый диск. На его концах карандашом отмечают крайние границы будущего отверстия (прорези). Затем берут сверло и просверливают сформированные точки.

  • После этого при помощи линейки соединяют края образованных отверстий, проведя две параллельные линии на их ширине. Часть столешницы внутри таких линий вырезают при помощи болгарки. Прорезь под диск готова.
  • Затем следует приобрести новый диск в магазине. Оптимальным вариантом станет покупка образца для работ по дереву размером 125 мм с твердосплавными зубьями – их может быть 24, 36, 48.

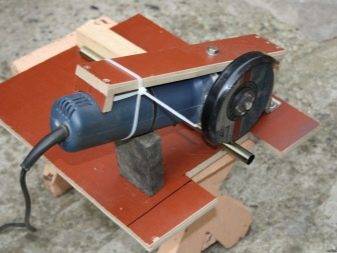

  • Под рабочей поверхностью стола прикручивается планка, к которой крепят болгарку, используя струбцины. Зафиксировать её можно при помощи хомутов, сделанных самостоятельно, и затягивающих гаек. Одновременно в столе (в вырезанном отверстии) делают установку самого диска. Он должен располагаться так, чтобы большая его часть находилась на поверхности. Желательно провести крепление защитного козырька. Его продают в любом строительном магазине, поэтому купить такой элемент можно без труда. Крепят его обычно на петли, давая возможность козырьку откидываться.

  • Из металлического уголка или из пластикового обрезка старого плинтуса изготавливают упорную планку. Крепить её можно на фанеру или ДСП. По длине эта планка должна быть такой же, как и рабочая поверхность стола. Прикручивают планку (ограничитель) на расстояние не менее 2 см от зубьев пильного диска. На концах рейки делают два отверстия и проводят фиксацию в столе при помощи болтов или обычных саморезов.
  • Обрабатываемая доска или брусок должны полностью помещаться на столешнице, поскольку при движении диска на высокой скорости пиломатериал подвергается вибрации. Удержать пиломатериал на весу невозможно – есть вероятность получить серьёзные травмы.
  • На следующем этапе работ с внутренней стороны мини-стола делают крепление электрической розетки, через которую пускают провод и затем осуществляют установку выключателя. Обычно его фиксация проводится с наружной стороны одного из рёбер жёсткости. Провод от выключателя направляют к источнику питания – таким образом электричество подводят к циркулярке.

На этом работа закончена.

Народные умельцы, чтобы не изготавливать стол для циркулярки, в качестве опорного каркаса используют тиски. В самом начале делают зажим болгарки с диском на краю обычного стола, сняв защиту и открутив ручку болгарки. Затем берут фанеру или ДСП для формирования станины, в которой делают отверстие под диск. Крепят её путём просверливания отверстия, в него вставляется болт. Оно должно совпасть с отверстием на болгарке, где крепится ручка. Болт затягивают до упора, используя ключ.

Из подручных материалов изготавливают упорную планку или ограничитель. Крепят её болтами на концах станины с помощью обычных саморезов. Под весом болгарка может наклоняться вперед и цеплять диском саму столешницу. В этом случае нужна ручка. Её можно выкрутить из старого закаточного ключа и завинтить в болгарку, сделав подпорку для двигателя.

Работает такая миниатюрная самодельная конструкция чётко, распил реек и брусьев производит качественно.

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Читать также: Установка насоса с мокрым ротором

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

  1. Поперечная часть
  • Основание поперечной части;
  • Верхняя поперечная прижимная планка (с косым торцом);
  • Нижняя поперечная прижимная планка (с косым торцом);
  • Торцевая (фиксирующая) планка поперечной части.
  1. Продольная часть
  • Плоскостной элемент скольжения (ЛДСП, 2шт.);
  • Основание продольной части;
  1. Зажим
  • Эксцентрик
  • Рукоятка эксцентрика

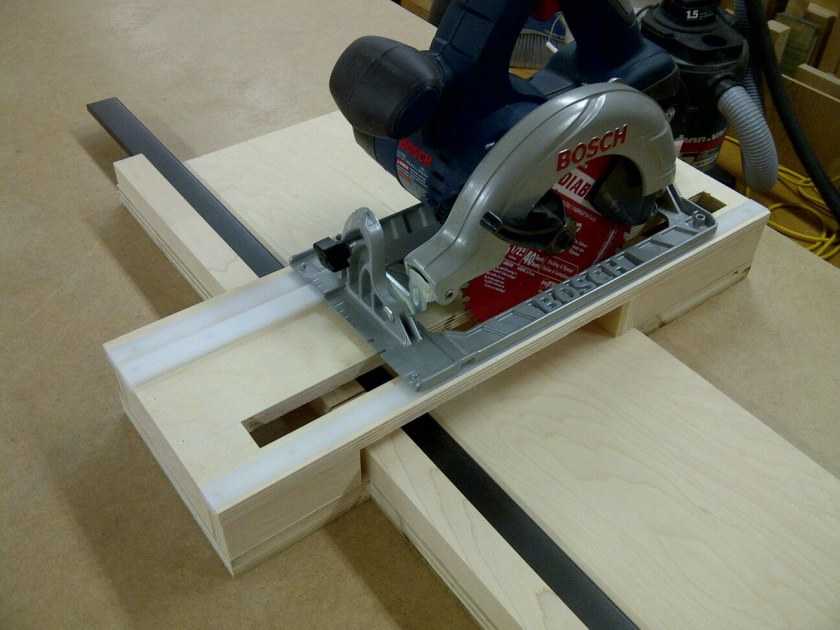

Круглопильный станок из ручной циркулярки

Устройство круглопильного станка

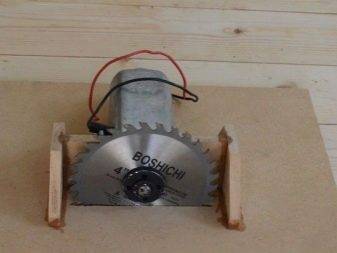

Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.

Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.

Из болгарки сделать циркулярку очень просто

Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом

Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.

Схема проверки работоспособности циркулярной пилы

Видео по теме: Циркулярка из болгарки

Публикации по теме

Создание фрезерно-копировального станка в домашних условиях

Варианты изготовления фрезера из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

  • основа, толщина которой не меньше 22 см;
  • брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
  • деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
  • столярный клей;
  • крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
  • металлические уголки в количестве 10 штук;
  • саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

  • направляющие брусья;
  • фанеру;
  • пропил;
  • бортики для надежного упора;
  • планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Создание стационарной циркулярной пилы самостоятельно

Прежде чем начинать монтировать стационарную пилу, необходимо оформить чертеж будущего изделия, тщательно его изучить, продумать все нюансы будущей работы.

Для работы следует приобрести:

  • ДСП для основания;
  • электродвигатель ДАО-А (можно от стиральной машины);
  • алюминиевый уголок 50х50, 4 шт.;
  • фанеру;
  • болты М6, 4 шт.;
  • уголок металлический 40х40;
  • доску толщиной 25 м;
  • опорную бобышку;
  • клиновой ремень.

Заранее определяют высоту станины. При изготовлении стола его покрывают жестяным листом. Поперечные части стола монтируют из уголка 60-80 мм. Снаружи ставят горизонтальную полку. Рабочими частями пилы служат мотор и зубчатый диск.

Схема проверки работоспособности циркулярной пилы.

В противном случае возрастает риск травматизации работника. Необходимо продумать и сопоставить мощность мотора будущей пилы с диаметром диска.

Будущая циркулярная пила имеет боковой упор, который монтируют из уголка 60-80 мм. Его размер превышает длину стола на 400 мм. Полку, предполагаемую для вертикальной установки, распиливают с двух сторон на одинаковую величину. Средняя ее часть должна быть равной длине стола. Оставшиеся части загибают так, чтобы по форме они напоминали букву «U». В ее нижней части делают отверстия для болтов М8-М10.

Главное звено будущей циркулярки – вал. Можно заранее купить его, но необходимо использовать лишь тот, который имеет место под диск. Недопустимо применять вал с плохо закрепленным диском. В этом случае поломка пилы неизбежна.

Заготавливают заранее самоустанавливающиеся шариковые подшипники. Другие их марки быстро придут в негодность. Передачу ставят клиноременную. Шестеренчатая передача может способствовать порче диска, если в древесине возникнет какое-либо инородное тело.

Вычисляют передаточное число. Для этого достаточно изучить обороты двигателя и величину частоты поворотов диска. Для диска, бывшего в работе, скорость при поступательном вращении – 70 м/с. У диска диаметром 400 мм количество оборотов составит от 300 до 500 в 1 мин. Он достаточно надежный, удобен в работе. Необходимо подобрать соответствующий двигатель. Однофазный асинхронный агрегат хорошо подходит для будущей пилы. Не применяют двигатели с высокими оборотами. Они имеют низкий КПД, недолговечны в работе.

Некоторые мастера используют трехфазный двигатель. Для него необходимо приобрести конденсаторы, пусковой и рабочий (БМ, МБГО, МБГП). Ставят в качестве пускового устройства особую кнопку, способную возвращаться в исходное положение. Исключена установка тумблера. Для трехфазного двигателя устанавливают заземляющую конструкцию. При работе с самодельной пилой необходимо соблюдать правила безопасности. Прежде чем делать циркулярную пилу, необходимо приобрести подвижный кожух, который будет защищать работника от воздействия пилы. К станку устанавливают сборник для опилок.

Выбираем систему вращения: редуктор или СПД

Стоит напомнить, что число оборотов болгарки в разы превосходит разрешенное число оборотов циркулярного диска.

Выполнив прямое подключение диска к валу болгарки, мы рискуем испортить инструмент и затупить сам диск гораздо быстрее. Это повлечет за собой поломку в двигателе электроинструмента. Чтобы обеспечить надежную и продолжительную эксплуатации самодельного устройства рекомендуется внедрить систему из шкивов и ремней. Выполняем крепеж шкива к валу болгарки с одной стороны, с другой к валу диска пилы. Обороты болгарки составляют от 9 тыс. до 11 тыс. в мин. Вращение диска пилы должно происходить со скоростью 6700-7400 об/мин.

Необходимо, чтобы соотношение диаметров дисков равнялось соотношениям скорости оборотов. Если поделить одни значения на другие, то получается коэффициент 0,7. Исходя из этого нужно использовать два диска, причем размер диаметра первого должен отличаться на 0,7 диаметра от второго. Установку меньшего диска производим на валу болгарки, большого на валу диска. Все эти детали можно приобрести в авто магазине. С использованием ременных передач должна быть обеспечена система натяжения. Этого можно добиться, если прочно зафиксировать болгарку на каркасе станка, крепление и натягивание рабочей поверхности и дискового вала выполнять нужно по факту, после того как установите ремень.

Особенности применения болгарки по дереву

Пиление древесины с помощью ручного инструмента сопряжено с рядом особенностей. Древесина – это неоднородный природный материал, плотность ее распределена неравномерно. После относительно рыхлого участка может неожиданно начаться более плотный, могут быть скрытые в толще дефекты, заполненные когда-то, в процессе роста дерева, смолой. Могут быть развитые или недоразвитые сучки, а иногда и вросшие инородные включения (гвозди, проволока, дробь или даже пули, попавшие в дерево еще в лесу, например, во время охоты).

Таким образом, однозначно подобрать режим работы режущего ручного инструмента бывает практически невозможно. Это может приводить к рывкам, энергию которых придется гасить с помощью рук, в особых случаях инструмент может даже вырваться. Если режущий зуб угодит в металл, он может быть сломлен и выброшен следующим зубом с достаточной скоростью, чтобы нанести серьезное ранение.

Приспосабливая этот инструмент для пиления древесины мастера, нередко снимали защитный кожух, что категорически недопустимо, если учесть вышеназванные особенности древесины, как природного материала с непредсказуемыми вариациями свойств. Если необходимость применения болгарки в качестве циркулярной пилы все же возникла, чтобы обеспечить безопасность и получить наибольший эффект, нужно приобрести специальный диск, разработанный именно для этого инструмента.

Что понадобится для переделки болгарки под циркулярку

Принцип изготовления стационарного станка для распиливания древесины из болгарки заключается в том, что электроинструмент необходимо жестко зафиксировать, закрепив его к основанию стола или верстака. Реализовать это не составит большого труда, но для этого понадобятся следующие инструменты и расходные материалы (в зависимости от схемы):

  • УШМ или болгарка. Причем для этого рекомендуется брать мощный электроинструмент, так как от этого параметра будут зависеть способности стационарного станка. Если используется маленькая болгарка, то пилить ею можно только тонкие материалы, поэтому следует это учитывать еще на этапе изготовления устройства
  • Дрель — нужна для проделывания отверстий, при помощи которых будет выполняться фиксация кронштейнов, удерживающих электроинструмент
  • Сварочный аппарат для соединения металлических пластин
  • Плиты ДСП
  • Хомуты, а также крепежные соединения

На болгарку необходимо установить специальный диск для резки древесины. Использовать диск от циркулярки на болгарку не получится, так как он не подойдет по внешнему и внутреннему диаметру. Диск, устанавливаемый на болгарку для резки древесины, должен соответствовать диаметру посадочного отверстия. Кроме того, наружный диаметр должен иметь выступы — зубья, количество которых напрямую зависит от самого инструмента.

С выбором подходящего диска на болгарку не возникнет никаких трудностей, так как они продаются под соответствующие модели УШМ. Кроме УШМ с кругом для резки древесины, понадобится также подготовить столик, на котором будет фиксироваться электроинструмент. В качестве такого столика подойдет даже каркас или верстак, к которому предъявляется главное требование — это устойчивость.

Это интересно! Углошлифовальная машинка создает вибрации при работе, поэтому для повышения безопасности, основание или станина должны обладать высокой устойчивостью.

Если есть готовый стол, то к нему необходимо только прикрепить электроинструмент. Если стола нет, то его можно сделать из подручных средств. В качестве столешницы можно использовать доски или ДВП. Столешница также выступает в качестве упора.

Чтобы обеспечить неподвижность электроинструмента, надо сделать соответствующее крепление, используя для этого бруски, доски или металлические пластины. Кронштейн для болгарки может быть подвижным или неподвижным, что отражается на качестве применения инструмента. Подвижное крепление позволяет регулировать размер режущего круга. Если кронштейн неподвижный, то регулировать глубина распиливания не получится. В качестве фиксаторов можно использовать хомуты, металлические пластины и прочие материалы, которыми осуществляется надежное и эффективное закрепление УШМ к основанию.

После того, как будет выполнена установка болгарки на основание, останется только последнее действие — проверить работу самодельного инструмента в действии. Для этого выполняется пробный кратковременный пуск, по которому выявляются все дефекты и недостатки конструкции. Если таковых нет, то можно выполнить пробный распил древесины.

Делаем стационарную циркулярку

Если отсутствует циркулярная пила, а для работы необходимо иметь более мощный станок, можно изготовить небольшой стационарный станок. Такой станок, изготовленный на заводе, стоит достаточно дорого, а изготовленный своими руками будет в несколько раз дешевле. Для того чтобы сделать такой агрегат, нам потребуется следующий материал и инструмент:

Сборка передней части станка.

  • стальной лист толщиной от 3 до 5 мм, размером примерно 1200х700 мм;
  • металлический уголок 50х50 мм;
  • асинхронный двигатель на 220 В, 2,2 Квт, 2850 об/мин. (или другой, по желанию исполнителя);
  • шкив для двигателя;
  • вал с подшипниками и шкивом;
  • клиновой ремень;
  • диск пилы:
  • болты М10;
  • сварочный аппарат;
  • болгарка;
  • электродрель;
  • струбцины.

В первую очередь необходимо приобрести вал с подшипниками и крепление для режущего диска. Его можно купить в магазине строительных материалов или заказать и изготовить в мастерских (у них часто бывают готовые изделия и дешевле, чем в магазине).

Под размер подготовленного листа из уголка варится рамка. Затем она временно на него устанавливается. После чего производится разметка мест установки вала и электромотора. Затем в рамку ввариваются два уголка плоскими поверхностями вверх для крепления вала и двигателя. Подготовленная рамка струбцинами крепится к листу и приваривается. В листе вырезается паз для диска. На подготовленных местах сверлятся отверстия диаметром 10 мм для крепления вала и мотора. В местах крепления мотора в уголках прорезаются пазы по размеру отверстий (для натяжки клинового ремня).

Нарезаются четыре уголка для ножек станка. Подготовленные ножки привариваются в углах рамки стола. Конструкция очищается от ржавчины, грязи и окрашивается краской по металлу. На обратную сторону стола крепится болтами вал и двигатель, устанавливается клиновой ремень. Натягивается ремень путем перемещения двигателя по пазам, а затем болты крепления плотно затягиваются. С торцовой части на раме крепится пусковое устройство двигателя. Для обеспечения качественного распила параллельно диску устанавливается направляющая планка, которую можно крепить к поверхности стола струбцинами или болтами в заранее подготовленные отверстия. Агрегат готов к работе.

Что еще можно изготовить?

Конструкция болгарки позволяет модифицировать ее своими руками во множество других инструментов.

Зернодробилка

Дробилка для зерна изготавливается из круглого барабана (из сломанной или старой дробилки) с перфорированным съемным дном, пластикового жерла (из обычной канистры с отрезанным днищем) и болгарки – ведущего элемента конструкции. Вал УШМ помещается в барабан через отверстие в центре его верхней части.

Пластиковый бункер для загрузки зерна также устанавливается в верхней части корпуса барабана. Через него подается зерно, попадающее на вращающийся нож. Последнее измельчается и высыпается через перфорацию дна. От размера отверстий в дне зависит величина фракции помола. На фото ниже представлена модель самодельной зернодробилки и чертежи для ее изготовления.

Измельчитель веток

Измельчитель веток и травы – садовый прибор, позволяющий превращать мелкие ветки и толстостебельный бурьян в мелкофракционную форму, используемую в различных сельскохозяйственных целях. Изготавливая такой инструмент, стоит использовать только большую болгарку, работающую на высоких оборотах. Для предотвращения перегрузок и поломки УШМ применяется дополнительная редукторная система, многократно увеличивающая эффект измельчения.

Токарный станок

Токарный станок по дереву из болгарки – один из самых сложных способов модификации последней. Для его изготовления используется большое количество материалов и различных комплектующих. Пример конструкции показан на фото ниже.

Сучкорез

Это инструмент, при конструировании которого используется бензоиновый триммер, а точнее, карданная часть. Принцип его работы сохраняется – изменяется лишь движущий агрегат и непосредственно режущая часть.
