Ремонт пола в частном доме с установкой пленочного подогрева: ремонт деревянного пола своими руками

Как происходит ремонт полов в доме, где есть деревянные перекрытия?

Шаг 1. Первым делом, как уже говорилось выше, нужно выполнить полный демонтаж всей конструкции старого пола, оставив на месте только перекрытия и опорные балки. Весь мусор требуется сразу вывезти, чтобы он не мешал производить работы.

Вначале нужно демонтировать пол

Шаг 2. В данном случае мастера будут устанавливать систему регулируемых полов, то есть будут монтироваться регулируемые лаги. Они будут крепиться на пластиковые втулки и болты. Сверху на лаги будет укладываться фанера толщиной 12 мм. Также в обязательном порядке будут использоваться утеплитель и пароизоляционный материал. Понадобится доска-брус 100х50 мм, лаги 60х40 мм. Все это требуется заранее купить в необходимом количестве.

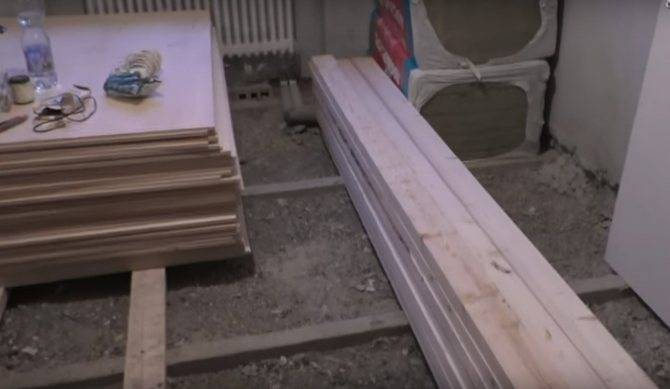

Материалы, необходимые для работы

Шаг 3. Еще до начала работ по монтажу нового пола требуется проложить все коммуникации, которые могут находиться под полом. Это могут быть электропроводка и трубы водоснабжения.

Коммуникации нужно проложить заранее

Шаг 4. Все работы нужно выполнять, ориентируясь на желаемую высоту итогового пола

Для того чтобы не ошибиться с уровнем закладки лаг, важно пользоваться строительным уровнем. Точками опоры для нового пола станут несущие деревянные балки, на которые и будут укладываться новые опорные балки, которыми станут доски размером 100х50 мм

Их требуется уложить на равном расстоянии друг от друга на основные опорные балки и закрепить при помощи надежных болтов.

Использование лазерного уровня

Шаг 5. Далее на уложенные лаги-доски 100х50 требуется начать установку регулируемого пола, в качестве опоры для которого используется брус 60х40 мм. Получится как бы второй уровень лаг, своего рода обрешетка. Шаг между лагами второго уровня составляет 30-40 см.

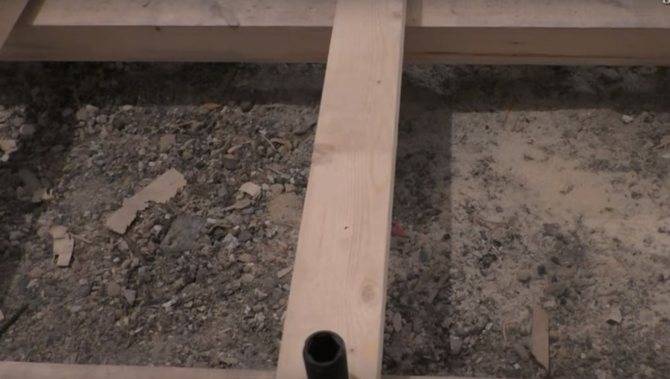

Установка регулируемого пола

Еще одно фото процесса

Шаг 6. В каждой доске 60х40 мм нужно изготовить отверстия под пластиковые болты-втулки диаметром 24 мм и сразу же сделать внутри них резьбу, в которую и требуется вставить сами втулки. Длина втулок – 10 см. Благодаря наличию таких элементов полы можно отрегулировать по высоте до требуемого уровня.

Отверстия под пластиковые болты-втулки

Втулки вставляются в отверстия

Пол регулируется по высоте

Шаг 7. Под каждую втулку на лагу нужно уложить металлическую шайбу, которая не позволит со временем промяться дереву под воздействием нагрузки на пол. Внутрь втулки нужно завести длинный болт, который вкручивается в нижнюю опорную лагу.

Под втулки подкладываются металлические шайбы

Внутрь втулки нужно завести длинный болт

Шаг 8. Выступающие части пластиковых втулок нужно срезать.

Удаляются излишки втулок

Шаг 9. Далее требуется постелить пароизоляцию. Материал стелется в соответствии с прилагаемой к нему инструкцией, до момента укладки утеплителя. Им покрывают все свободное пространство между лагами и сами лаги

Также важно стелить отдельные полосы материала внахлест

Укладка пароизоляции

Шаг 10. После этого свободное пространство между лагами нужно заполнить листами утеплителя, подогнанными по размеру. Утеплитель должен лежать достаточно плотно, чтобы в будущем не образовывались мостики холода.

Между лагами укладывается утеплитель

Укладка утеплителя

Материал должен лежать достаточно плотно

Шаг 11. Слой пароизоляции можно прикрепить к лагам при помощи строительного степлера. Это обеспечит надежную фиксацию материала.

Используется строительный степлер

Шаг 12. Далее можно монтировать слой фанеры поверх системы лаг. Так, листы нужно класть с небольшим расстоянием (несколько мм) друг от друга и на некотором расстоянии от стены. Все листы фанеры при необходимости легко можно подогнать под нужные размеры

Важно помнить, что стыки листов фанеры в соседних рядах не должны совпадать, листы нужно класть с небольшим сдвигом

Укладывается фанера

Между фанерой и стеной должен быть небольшой зазор

При необходимости выполняется обрезка листов

Шаг 13. Листы фанеры нужно прикрутить к лагам саморезами с шагом около 20-30 см.

Прикручивание листов фанеры

Шаг 14. Когда пол будет готов, нужно при помощи длинного правила проверить уровень пола, посмотреть, ровный ли он получится. Погрешность допускается, но небольшая – не более 2-3 мм. В целом, теперь можно укладывать практически любой вид напольного покрытия и пользоваться обновленными полами.

Проверяется ровность готового пола

Принцип работы инфракрасного пола

Сочетание линолеума из горючих полимеров и электрического теплого пола на первый взгляд кажется неприемлемым. Однако риск замыкания и возгорания в инфракрасной пленочной системе обогрева производителями сведен практически к нулю. Надо лишь при ее сборке следовать инструкциям, делая все по правилам. При этом само линолеумное покрытие сегодня вполне можно найти с пожаробезопасными характеристиками «Г1» + «В1».

Работа инфракрасного пола основана на излучение ИК волн карбоновыми нагревательными элементами. Эти лучи сначала нагревают поверхности различных объектов в помещении. А уже от мебели и стен тепло распространяется по комнате, создавая в ней комфортные условия.

Необходимые слои для укладки теплого пола

Среди достоинств пленочного теплого пола числятся:

  • моментальная теплоотдача после включения;
  • монтаж по сухой технологи без заливки бетонной стяжки;
  • срок службы в 50 лет;
  • бесшумная работа;
  • простота монтажных работ;
  • безопасность ИК излучения для человека.

Электроэнергия в инфракрасные лучи преобразуется термопленкой с КПД на уровне 90–100%. И в отличие от водяного теплого пола пленочный аналог не может вызвать потопа, потому что воды в нем нет.

Сверху на него разрешается класть как линолеум, так и ламинат, плитку или ковролин. Причем на укладку такого напольного обогрева в комнате до 20 м2 на подготовленное основание требуется всего пара часов.

Недостатки у этой системы отопления следующие:

  • высокая цена ИК пленки;
  • большие счета за электрическую энергию;
  • зависимость обогрева от наличия напряжения в электросети.

При небольшой активной площади нагревательного пола, работающего от электричества, потребляемая им мощность выходит в пределах 1–3 кВт. Для работы ему достаточно будет обычной розетки. Но при большем потреблении для термопленки придется прокладывать дополнительный кабель от электрощита и устанавливать там соответствующее УЗО, что стоит денег.

Конструкция теплого пола

Да и есть ли требуемые киловатты в наличии – большой вопрос. Квартиры и частные дома рассчитаны на вполне определенное энергопотребление, превышать которое нельзя. Прежде чем приобретать ИК полы под линолеум, необходимо сначала прояснить момент о самой возможности их подключения к существующей сети. Если мощностей нет, то придется поискать иной вариант обустройства отопления.

Виды теплых полов и их отличия

Все виды подогрева пола можно разбить на две большие категории:

  • водяные от отопления;
  • электрические.

Есть два типа теплых полов для квартиры и дома: водяные и электрические

Какой из них лучше? А надо смотреть. Если брать по затратам в отопительный сезон, то дешевле будет водяной. Но он требует больших затрат при монтаже, да и не везде может укладываться. И дело не только в повышенной нагрузке на перекрытие, дело в том, что его не везде можно установить.

Водяной теплый пол

Водяной теплый пол обычно подключается к системе отопления. Длинные полимерные трубы укладывают в стяжку и через коллектор подключаются к источнику подачи теплоносителя. Если у вас частный дом или индивидуальное отопление в квартире, вы можете сделать такой тип подогрева пола. В некоторых новостройках также есть специальные стояки для подключения водяного теплого пола. Это далеко не все проекты, но есть и такие.

Какой теплый пол лучше в смысле экономичности при эксплуатации? Водяной

В обычных домах с любым типом разводки отопления подключать теплый пол к стояку нельзя. Мало того, что он, скорее всего, будет работать через пень-колоду, так еще и всех соседей заморозите. Ведь водяной теплый пол — это десятки метров тонкой трубы. Обычное отопление просто не рассчитано на такое гидравлическое сопротивление. Оно просто не сможет обеспечить нужную скорость циркуляции. Вода будет холодной уже на половине контура и совсем остывшей отправится к соседям. А затраты на устройство водяного подогрева очень немаленькие. Смотрите сами: стяжка с утеплением + трубы + инженерное оборудование (как минимум нужен коллектор со смесительным узлом) + терморегулятор. И плюс не менее месяца на устройство всего этого хозяйства.

Подключение электрического

Электрический теплый пол в плане подключения и монтажа проще — есть разные типы греющих элементов, которые можно использовать при различном устройстве пола и под разные типы напольного покрытия. Но тут также есть ограничения: выделенный на квартиру или частный дом лимит энергопотребления и состояние проводки. Конечно, можно попробовать увеличить лимит, поменять проводку. Если очень надо, это возможно почти везде. Но это, снова-таки время и затраты.

Какой теплый пол выбрать, если надо быстро запустить его в работу? Электрический

Если же мощности достаточно и проводка в порядке, некоторые типы электрического теплого пола можно уложить и подключить буквально за день. В одной комнате это вполне реально. Что же может остановить? Высокий расход электроэнергии, которая становится все дороже.

А вообще, электрический теплый пол есть:

  • для укладки в стяжку (нагревательный кабель);
  • под плитку (кабельные маты);
  • под ламинат, линолеум, ковролин и другие совместимые с нагревом покрытия (пленочный теплый пол).

Как видите, есть решения практически для любого случая. Отличаются способы монтажа, время на установку и затраты.

Альтернатива

Есть еще «промежуточный вариант» — это жидкостные электрические полы. Это локальная система подогрева пола из труб с теплоносителем (замкнутая) со встроенным в трубы нагревателем. Укладывается как водяной пол в стяжку, а подключается не к отоплению, а к электричеству.

Идея неплохая, но не радует цена, а также низкая ремонтопригодность системы. Трубы в стяжке, в них теплоноситель и греющий элемент. Если что-то сломается, отоплению конец. Хотя, как альтернатива, очень даже неплохой вариант.

Комплектация и структура пола

Тонкоплёночные ИК полы поставляются в следующей комплектации:

  • нагревательные элементы в виде рулонов, площадь которых соответствует расчётной для обогрева помещения;
  • клеммы, используемые для создания соединений по разработанной схеме;
  • термодатчик, предназначенный для контроля температуры нагрева;
  • терморегулятор, получающий данные от термодатчика и регулирующий питание тонкоплёночных нагревателей в соответствии с выбранной температурой нагрева;
  • соединительный кабель для подсоединения термодатчика и плёнки к терморегулятору;
  • изоляционный материал для защиты открытых электрических клемм.

Схема монтажа

Чтобы представить себе, как подключить инфракрасный пленочный теплый пол, нужно на листе бумаги нарисовать схему укладки.

Следует знать, что плёнку не укладывают под габаритную мебель или технику: шифоньеры, стенки, комоды, холодильники и стиральные машинки. Плёнка, уложенная под тяжёлые предметы, перегреется и перестанет работать. Плюс здесь в том, что при параллельном соединении это не так страшно: остальная площадь тёплого пола будет продолжать выполнять свою задачу. От края плёнки до тяжёлой мебели должно остаться расстояние не менее 20 см. Такой же отрезок должен отделять её и от стены. Для фиксации используют скотч.

Плёнка бывает односторонней или двусторонней. В первом случае есть специальные отметки производителя, которые указывают, какой стороной её укладывать

Это указание очень важно соблюдать.

С чего начать поиск неисправности

Возможные неполадки в работе теплого пола и их причины:

  • не включается (не поступает электроэнергия, сломан термодатчик, терморегулятор, не качает насос);
  • плохо греет (неисправность датчика температуры, терморегулятора, неверный подбор теплового насоса, высокие теплопотери на фундамент и стены);
  • тепло распределяется неравномерно (ошибки в выборе длины теплового контура, неодинаковая теплоизоляция под трубами ТП, выход из строя нагревающих элементов);
  • нестабильное давление на насосе (воздух в трубах, протечки).

При диагностике проблем с водяным полом первым делом надо посмотреть температуру на котле и давление на насосе. Увеличив температуру на терморегуляторе, проследить, стали теплые полы горячее или нет. Если не помогает, то смотрим, такая проблема возникла сразу (при первом запуске ТП) или после какого-то периода эксплуатации:

  1. Если сразу, то проверяем правильность подбора насоса. Когда котёл общий на ТП и отопление, то он может на батареи забирать много тепла, а полам оставшейся мощности не хватает.
  2. Если проблемы возникли после какого-то периода работы напольного подогрева, то продолжаем поиск причин.

Внимание! Если включение теплых полов происходит в холодном помещении, то тепловая энергия в первую очередь пойдет на обогрев элементов конструкции дома. Т.е

пока не прогреется бетонная стяжка и воздух в комнате до 15-20ºС, полы будут ощущаться как холодные

Для первого запуска характерен долгий нагрев, это нормально и не говорит о неисправности системы

пока не прогреется бетонная стяжка и воздух в комнате до 15-20ºС, полы будут ощущаться как холодные. Для первого запуска характерен долгий нагрев, это нормально и не говорит о неисправности системы.

Ниже мы разберем все частые случаи поломок.

Частичная замена дощатого пола

Если деревянные лаги в хорошем состоянии, то необходима замена материала финишного покрытия. В такой ситуации ремонт полов проходит по следующему сценарию:

  • шлифуем доски, снимая краску, чтобы оценить состояние древесины;
  • отбираем материал, годный к дальнейшей эксплуатации;
  • демонтируем прогнившие участки пола;
  • укрепляем годные доски, крепим саморезами к лагам, заглубляем старые гвозди;
  • восстанавливаем ровность поверхности с помощью шпатлевки;
  • монтируем новые доски на поврежденные участки;
  • проходимся по полу шлифовальной машинкой;
  • доски чистим щеткой, пылесосим, делаем влажную уборку, даем дереву высохнуть не менее 12 часов;
  • красим или лакируем. Подробнее смотрите в этом видео:

Статья по теме: Чем заменить дверь: варианты обустройства дверного проема

Все работы не сложные и не требуют специальных навыков, поэтому провести ремонт деревянных полов своими руками под силу каждому.

Самые лучшие посты

  • Как сделать короб из гипсокартона в ванной – пошаговая инструкция
  • Фигуры из гипсокартона или как сделать интерьер стильным и модным
  • Декоративный угловой камин из гипсокартона своими руками
  • Проводка под гипсокартоном: прокладываем правильно
  • Покраска гипсокартона – пошаговая инструкция
  • Как стыковать гипсокартон в углах и процесс постройки декоративной ниши
  • Подрозетники для гипсокартона: правильный выбор и установка
  • Заделка стыков гипсокартона – рекомендации профессионалов

Теплый пол в деревянном доме: водяной подогрев и его особенности

Весь секрет установки водяного теплого пола под деревянный пол заключается в особенной конструкции настила – по большому счету, пол делается практически стандартно, за исключением некоторых нюансов, которые начинаются с момента его утепления. В частности, среди особенностей водяных теплых полов в деревянном доме можно выделить следующие моменты.

  1. Утепление. Здесь нюанс один, но он обеспечивает эффективность работы водяного подогрева пола – это наличие отражающей теплоизоляции. Она дополняет стандартную минеральную вату и предназначена для того, чтобы направлять тепло, излучаемое в волновом спектре, внутрь помещения – если кто не знает, то это около 30 процентов дополнительного тепла. Стандартно такая телоизоляция укладывается поверх лагов и прижимается к ним либо деревянным настилом, либо фанерой, либо каким-либо другим материалом.
  2. Второй отличительный момент конструкции пола – это полости для труб. Самый простой вариант их создания – это набивка сверху настила брусков толщиной 20мм. Набивается этот брус или рейка поперек лагов – это своего рода обрешетка, на которую сверху будет установлен еще один слой настила. Именно в этих брусках, которые позволяют изготовить пол с двойным дном, и заключается весь секрет установки водяного теплого пола.
  3. Дальше, варьируя между рейками, укладывается труба – монтируется она стандартным способом, и единственный нюанс, о котором следует отдельно напомнить, это сказать несколько слов о качестве трубы, которое обязано быть на высшем уровне, а также ее цельности – никаких скруток и даже спаек внутри пола быть не должно.

    Водяные теплые полы в деревянном доме фото

А дальше все просто – очередной слой дощатого настила или листового материала типа фанеры или ОСБ, который, в свою очередь, покрывается декоративным напольным покрытием. В принципе, это все – вот вам и ответ на вопрос, как сделать водяной теплый пол в деревянном доме? Да, придется повозиться немного, но если дом обогревается стандартной системой водяного отопления, то этот вариант будет наилучшим решением – мало того, в такой ситуации это еще и вполне экономичный способ подогреть полы.

Конструктивные параметры основания

Если старый дощатый пол прохудился, его необходимо заменить на новый Пол – сложная многослойная конструкция, которая обеспечивает возможность ходить по комнате, а также теплоизоляцию, звукоизоляцию, защиту от проникновения влаги снизу.

Примерная конструкция пола на лагах:

  • черновой пол или основание – в частном доме он контактирует с песчано-гравийной подушкой либо служит потолком подвала;
  • несущие балки – лаги, массивные опоры, способные выдерживать нагрузку, создаваемую людьми и мебелью;
  • теплоизоляция – слой утеплителя, предупреждающий потерю тепла из помещения;
  • гидроизоляция – защищает утеплитель от конденсата;
  • контробрешетка – каркас из тонких реек, на который монтируют настил;
  • чистовой пол.

Материалы и характеристики каждого слоя «пирога» зависят от основания. Для деревянного дома подходит бетон и дерево.

Бетонный пол

Если доски не прогнили, их можно залить поверх бетоном В такой конструкции больше всего привлекает простота и экономичность. Процесс заливки крайне прост, особенно если используются специальные смеси. Достаточно разместить на песчано-гравийной или земляной подушке уровни и залить смесью. После застывания получают абсолютно ровный надежный пол.

Основание получается прочное, для отделки и сооружения «пирога» потребуется меньше времени и материалов. Цена пола ниже.

К недостатку относят сроки выполнения: бетон достигает прочности не менее 4 недель и вести какие-либо другие работы в это время нельзя. К тому же он создает большую нагрузку на фундамент.

Деревянный пол

Вариант замены пола — укладка новых досок на старые лаги Замена полов в деревянном доме зачастую предполагает использование такого же материала. Дерево обладает превосходными тепло- и звукоизоляционными качествами, остается теплым на ощупь даже при отключенном отоплении, не выделяет вредных веществ и сохраняет привлекательность на протяжении всего срока эксплуатации.

С другой стороны, дерево требует ухода и тщательной подготовки, так как боится влаги: набухает, рассыхается, гниет. Укладка деревянного пола сложна, занимает больше времени. Довольно трудно добиться идеальной ровности покрытия.

Различают одинарные и двухслойные полы. В первом случае установка может производиться без балок. Во втором автоматически появляются полости, в которые помещают утеплитель. Здесь же можно установить систему обогрева «теплый пол».

Замена деревянного покрытия на наливной пол

Если полы находятся в плачевном состоянии и требуют демонтажа, но новые деревянное покрытие укладывать нет желания или средств, то альтернативой может стать самовыравнивающийся наливной пол.

Одно из решений – отказаться от деревянного пола в пользу наливной самовыравнивающейся стяжки.

Готовые составы для наливных полов рассчитаны на быстрое высыхание и приведение железобетонной поверхности перекрытия в идеальный порядок.

Обустройство наливного покрытия состоит из нескольких этапов. Причем первый, подготовительный — не менее важен, чем финишный.

Итак, после демонтажа дожатого покрытия и лагов, тщательной уборки мусора, производятся следующие действия:

Дефекты на бетонном основании должны быть отремонтированы.

Производится проверка поверхности. Если на ней обнаружатся трещины, их необходимо тщательно заделать. Для этого трещина расширяется, грунтуется и заполняется однородным цементно-песчаным раствором или специальной ремонтной шпаклёвкой. В некоторых случаях для мелких трещин может подойти и герметик, предназначенный для работы с бетоном. Если на поверхности присутствуют впадины или выступы, от них также необходимо избавиться. Выступающие части счищаются шлифовальной машинкой или попросту сбиваются. Впадины заполняются ремонтным составом до общего уровня основания. Чтобы раствор имел хорошее сцепление с бетонной поверхностью, в области впадины необходимо сделать насечки, затем очистить ее от мусора и загрунтовать.

Грунтовка бетонного основания под наливной пол.

  • Следующим шагом, грунтовка наносится на всю поверхность пола. Этот состав призван создать требуемую высокую адгезию между основанием и раствором наливного пола.
  • Затем, в подготовленной емкости производится замешивание раствора, согласно рекомендациям, размещенным производителем на упаковке. Замешивание необходимо производить с помощью строительного миксера, или насадки, которая устанавливается на электрическую дрель или перфоратор.

Разравнивание раствора по поверхности игольчатым валиком.

  • Раствор разливают на бетонное основание лужами начиная от дальней стены комнаты. Сначала раствор распределяется по поверхности широким шпателем или раклей. А затем окончательно выравнивается прокаткой игольчатым валиком.
  • Когда вся поверхность пола будет покрыта слоем самовыравнивающегося состава требуемой толщины, дается время на просыхание и набор прочности. Время просыхания каждого конкретного состава может быть разным — эта информация обязательно указывается на упаковке смеси.

Этот способ хорош тем, что работы производятся довольно быстро. И при должном старании, следовании технологической инструкции — по силам даже начинающему мастеру. Раствор быстро сохнет, а значит, вскорости можно будет переходить к следующему этапу работ. По достижении готовности такое основание подойдет практически для любого типа декоративного покрытия пола.

*  *  *  *  *  *  *

Теперь, имея информацию о способах ремонтных работ полов в домах-«хрущевках» и оценив состояние полов в собственной квартире, можно определиться с выбором оптимального метода. Однако прежде чем браться за капитальную реконструкцию, необходимо правильно взвесить и свои финансовые возможности, и наличие опыта в строительстве и отделке. Если проводить ремонт собственными силами, то можно сэкономить приличную сумму, потратившись только на строительные материалы.

Этапы монтажа и подключения

Чтобы представить себе, как подключить инфракрасный теплый пол, процесс монтажа можно условно поделить на несколько этапов:

  • чертёж теплого пола
  • выравнивание чернового основания, раскладка гидро и теплоизоляционного слоёв;
  • подготовка места для крепления терморегулятора;
  • укладка инфракрасной плёнки и соединение нагревательных элементов;
  • первичное тестирование;

  • установка термодатчика;
  • подключение терморегулятора
  • тестирование работоспособности системы;
  • укладка полиэтилена (дополнительно и твердого покрытия для ковролина или линолеума)
  • укладка чистового покрытия.

Схема подключения инфракрасного пола не сложная, достаточно внимательно изучить инструкцию и познакомиться с секретами опытных мастеров.

Монтаж пирога пленочного пола

Предположим, что после проектирования и расчетов нами приобретен комплект инфракрасного пола с наиболее подходящей шириной и недостающие компоненты пирога в требующемся количестве. Осталось выяснить, в какой последовательности и как грамотно укладывать пленочный инфракрасный пол под финишный линолеум.

Укладка подложки и системы нагрева

Первым делам укладывается теплоотражающая подложка, полосы которой склеиваются в единое полотно скотчем. В крупногабаритных помещениях площадью более 20 м3 подложку рекомендовано соединять двусторонней клейкой лентой для того, чтобы исключить ее передвижение относительно чернового пола. Вместо двухстороннего скотча подойдет фиксация строительным степлером.

Далее приступаем к этапу сооружения пленочного пола:

  • Раскраиваем термопленку согласно указаниям собственного проекта.
  • Примеряем «выкройку» к месту будущей укладки. При необходимости подкраиваем, слегка изменяем ширину бокового отступа и зазора между стенами и системой нагрева.
  • Определившись с положением отдельных полотнищ, приступаем к сборке теплого пола.
  • Укладываем полотнища теплого пола строго медной шиной вниз.
  • Изолируем оголенные контакты полотнищ с края, противоположного стороне подключения. Просто заклеиваем участки обрезки серебряной и медной шины битумным скотчем так, чтобы полностью были исключены контакты с внешней средой обоих металлических полос.
  • Устанавливаем контактные зажимы на поставляющую ток полосу термопленки. Для этого немного отслаиваем полимерную оболочку, чтобы ввести под нее одну сторону зажима, а вторую его сторону располагаем поверх медной шины.
  • Проконтролировав правильность установки, с усилием фиксируем зажим плоскогубцами.
  • В соответствии с описанной схемой оснащаем зажимами все контакты пленочного пола со стороны подключения к терморегулятору.
  • Соединяем полосы проводами так, чтобы фазы были присоединены к фазам, а ноли к нолям. Для этого в комплектацию входят провода двух различающихся цветов. С подсоединяемых концов провода снимаем изоляцию и вкладываем их по два или по одному согласно проектной схеме в зажим.
  • Укрепленные плоскогубцами точки соединений изолируем двумя отрезками битумного скотча с обеих сторон.
  • Подключаем контур к терморегулятору.
  • В удобном месте устанавливаем датчик температуры выпуклым боком вниз и подключаем его к терморегулятору. Оклеиваем его снизу битумным скотчем. Датчик системы под линолеум нужно расположить так, чтобы передвижение по нему исключалось или было наименее интенсивным.

Инфракрасная система обогрева пола собрана, остались завершающие работы по обустройству контура и укладке финишного материала.

Завершающие этапы устройства ИК пола

Для того чтобы отдельные части системы не выделялись под покрытием и не подвергались нежелательным механическим воздействиям, их следует «утопить» в изоляционной подложке. Для этого в теплоотражающем слое вырезаем «окошки» и «траншеи» под всеми выпуклыми деталями: датчиком температуры, контактными зажимами и трассами проводов.

Далее тестируем работу пленочного пола, подключив к нему питание. На терморегуляторе для контрольной проверки выставляем значение + 30º С. Работу каждого контакта и безопасность заизолированных точек проверяем индикатором-отверткой или подобным прибором. Убедившись в нормальном функционале инфракрасной системы, укрываем ее полиэтиленом и укладываем жесткий защитный слой.

При необходимости жесткий слой, собранный из фанеры, ГВЛ, оргалита и т.п. крепим к черновому основанию саморезами так, чтобы точки фиксации проходили через прозрачную кромку пленочного пола. Удобней работать с материалом, имеющим стыковочную фаску по краю.

Не забываем, что инфракрасной системе нужно «дышать». Потому вдоль периметра жесткого настила должен остаться зазор в 1-2 см, который после устройства финишного покрытия закрывается плинтусом.

К сооруженной и закрепленной жесткой подоснове приклеиваем двусторонний строительный скотч, применяемый в укладке линолеума, и настилаем само финишное покрытие.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
