Как рассчитать сечение кабеля по току, мощности, длине
В настоящий момент рынок кабельной продукции предлагает громадную номенклатуру всевозможных проводников, сферы широкого применения. Как сориентироваться в таком разнообразии марок и сечений попытаемся разобраться. При выборе кабеля, для любых нужд, необходимо ориентироваться на главное свойство проводника, его пропускную способность, то есть сечение токопроводящей жилы провода. Именно эта величина составляет большую часть цены электрического провода.И часто, не сведущие люди, допускают ошибки при выборе кабеля для замены проводки в доме или квартире. Далее мы расскажем, как рассчитать сечение кабеля по току, мощности и длине линии.
Что может произойти при неправильном выборе сечения кабеля:
- При недостаточном сечении проводника, будет происходить перегрев жилы и расплавление изоляции кабеля. В итоге это приведет к короткому замыканию или возгоранию участка цепи.
- Неоправданно большой перерасход бюджета из-за завышенного сечения провода.
Необходимо ответственно подойти к выбору сечения проводов, что бы не остаться в проигрыше. Рассмотрим несколько методик выбора кабеля:
- По току в цепи.
- По мощности потребителей.
- По длине кабеля.
Каждый проводник имеет свой предел пропускной способности по току. При превышении этой величины, происходит неизбежная деградация кристаллической решетки металла проводника, а также разогрев и увеличение внутреннего сопротивления проводника. Что бы не допустить такое развитие событий, есть формулы и таблицы для расчета и выбора желаемого сечения кабеля.
Первая методика выбора сечения кабеля — по току электрических приборов, подключенных к данной цепи. Данный расчет более точный по сравнению с другими методиками. В паспорте или на корпусе электроприбора, заводом производителем указывается ток потребления данного устройства. Переписываем указанные значения на листок и производим их сложение.
Следуя определенной логике, что не все электроприборы будут работать одновременно, можно на 20 % уменьшить суммарный ток всех потребителей. По специальной таблице, где уже прописаны стандартные сечения готовых проводников, выбираем ближайший с большей стороны кабель с нужным сечением.
Пример: в результате расчетов получилось 30 ампер тока. И по таблице нам необходимо выбрать ближайшее большее значение, и для меди это 38 ампер 4 мм сечение.
Расчет по мощности. В большинстве расчетов похожий на предыдущий пункт. Переписываем мощность электроприборов, скидываем 20 процентов.
- Можно выбирать необходимый провод, руководствуясь таблицей выше, или рассчитать ток самостоятельно по специальным формулам. Для однофазной сети формула расчета тока будет иметь такой вид:
- I=P/(U*cosФи)
- Формула для расчета тока в трех фазной сети:
где:
- Р — мощность электроприбора.
- U — напряжение сети, 220 или 380 вольт.
- cos Фи — коэффициент мощности 1.4142 для двухфазной сети, 1.732 для трех фазной сети.
- I – ток потребителя.
Далее выбор сечения не отличается от ранее описанного способа.
Выбор сечения кабеля по длине. Внутреннее сопротивление проводника на протяженных участках электрической сети может достигать значительных размеров. В таких случаях можно столкнуться с большим падением напряжения на дальнем участке и значительный расход мощности. Инструмент не выходит на свою мощность, а бытовая техника надрывно воет или отказывается нормально работать.
- В этом случае необходимо произвести расчет тока потребления на выбранном участке сети, руководствуясь методиками описанными ранее.
- Расчет сопротивления электрической линии выполняется по формуле:
- R провода=(p*L)/S
- R – сопротивление в Ом.
- L – длина провода метр. Берется две длины провода.
- S – площадь проводника. S=3.14*D2 (в квадрате)/ 4.
- p – коэффициент из таблицы удельных сопротивлений.
- Дальше рассчитывается падение напряжения на этом участке.
- U потерь= I нагрузки*R провода
- ПОТЕРИ = (U потерь / U ном) *100%
- · I нагрузки – ток нагрузки на участке сети.
- · R провода — сопротивление провода.
- · U потери – падение напряжения.
- · U номинальное напряжение, 220 или 380 вольт.
- Если расчетное напряжение потерь превышает 5 % от U ном, следует выбрать большее сечение.
Материалы для изготовления проводов
Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы — отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:
- Сталь.
- Медь.
- Алюминий.
Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) — 50 лет.
Несколько базовых понятий
А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»? Нет, нельзя, так как совсем несложно впасть в две крайности:
- Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
- Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.
Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.
Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

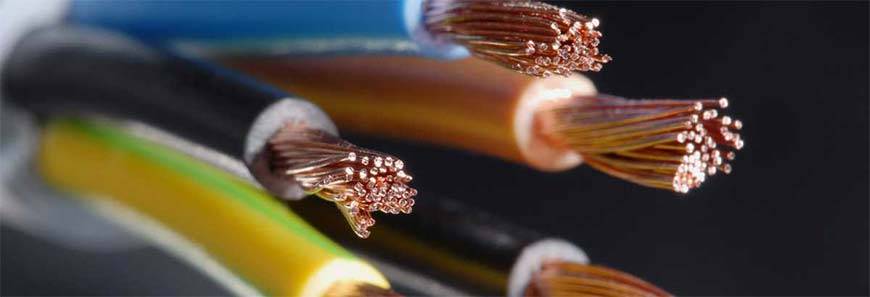

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока — с точки зрения электрической проводимости — это оптимальный вариант.
Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.
Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.
На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.
И слева, и справа — это одножильный провод.
Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.
Двухжильный многопроволочный провод
Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.
Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.
При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.
Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм². Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.
Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.
Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.
Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.
Предлагаем ознакомиться: Расчет кабеля по мощности формула
Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 × d²
Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π≈ 3,14. Но в нашем случае такой точности – более чем достаточно!
Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.
Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²
где n – это количество проволочек в одной жиле.
Расчет допустимой силы тока по нагреву жил
Если выбран проводник подходящего сечения, это исключит падение напряжения и перегревы линии. Таким образом, от сечения зависит то, насколько оптимальным и экономичным будет режим работы электрической сети. Казалось бы, можно просто взять и установить кабель огромного сечения. Но стоимость медных проводников пропорциональна их сечению, и разница при монтаже электропроводки уже в одной комнате может насчитывать несколько тысяч рублей
Поэтому важно уметь правильно рассчитывать сечение кабеля: с одной стороны, вы гарантируете безопасность эксплуатации сети, с другой стороны, не потратите лишних средств на приобретение чересчур «толстого» проводника
Для выбора сечения провода нужно учитывать два важных критерия — допустимые нагрев и потерю напряжения. Получив два значения площади сечения проводника при использовании разных формул, выбирайте большую величину, округлив ее до стандартной. Особенно чувствительны к потере напряжения воздушные линии электропередач
В то же время для подземных линий и кабеля, помещенного в гофрированные трубы, важно учитывать допустимый нагрев. Таким образом, сечением должно определяться в зависимости от разновидности проводки
Допустимые температуры нагрева токопроводящих жил кабелей
Iд — допустимая нагрузка на кабель (ток по нагреву). Эта величина соответствует току, в течение долгого времени протекающего по проводнику. В процессе этого появляется установленные, длительно допустимая температура (Tд). Расчетная сила тока (Iр) должна соответствовать допустимой (Iд), и для ее определения нужно воспользоваться формулой:
Iр=(1000*Pн*kз)/√(3*Uн*hд*cos j),
где:
- Pн — номинальная мощность, кВт;
- Kз — коэффициент загрузки (0,85-0,9);
- Uн — номинальное напряжение оборудования;
- hд — КПД оборудования;
- cos j — коэффициент мощности оборудования (0,85-0,92).
Даже если брать во внимание одинаковые токовые величины, тепловая отдача будет разной в зависимости от температуры окружающей среды. Чем ниже температура, тем эффективнее теплоотдача
Поправочные коэффициенты кабеля в зависимости от температуры окружающей среды
Температура отличается в зависимости от региона и времени года, поэтому в ПУЭ можно найти таблицы для конкретных значений. Если температура существенно отличается от расчетной, придется использовать коэффициенты поправки. Базовое значение температуры в помещении или снаружи составляет 25 градусов Цельсия. Если кабель прокладывается под землей, то температура изменяется на 15 градусов Цельсия. Однако именно под землей она остается постоянной.
Как выбрать сечения проводника
Существует ещё несколько критериев, которым должно соответствовать сечение используемых проводов:
- Длина кабеля. Чем больше провод по длине, тем большие в нём наблюдаются потери тока. Это происходит опять-таки в результате увеличения сопротивления, нарастающего по мере увеличения длины проводника. Особенно это ощущается при использовании алюминиевой проводки. При применении медных проводов для организации электропроводки в квартире, длина, как правило, не учитывается — стандартного запаса в 20–30% (при скрытой проводке) с лихвой достаточно, чтобы компенсировать возможные увеличения сопротивления, связанные с длиной провода.
- Тип используемых проводов. В бытовом электроснабжении используются 2 типа проводников — на основе меди или алюминия. Медные провода качественнее и обладают меньшим сопротивлением, но зато алюминиевые дешевле. При полном соответствии нормам, алюминиевая проводка справляется со своими задачами не хуже медной, так что необходимо тщательно взвесить свой выбор перед покупкой провода.
- Конфигурация электрощита. Если все провода, питающие потребителей, подключены к одному автомату, то именно он и будет являться слабым местом в системе. Сильная нагрузка приведёт к нагреву клеммных колодок, а несоблюдение номинала к его постоянному срабатыванию. Рекомендуется разделять электропроводку на несколько «лучей» с установкой отдельного автомата.
Для того, чтобы определить точные данные для выбора сечения кабелей электрической проводки, необходимо учитывать любые, даже самые незначительные параметры, такие как:
- Вид и тип изоляции электрической проводки;
- Длина участков;
- Способы и варианты прокладки;
- Особенности температурного режима;
- Уровень и процент влажности;
- Максимально возможная величина перегрева;
- Разница в мощностях всех приемников тока, относящихся к одной и той же группе. Все эти и многие другие показатели позволяют значительно увеличить эффективность и пользу от использования энергии в любых масштабах. Кроме того, правильные расчеты помогут избежать случаев перегревания или быстрого истирания изоляционного слоя.
Для того, чтобы правильно определить оптимальное кабельное сечение для любых человеческих бытовых нужд, необходимо во всех общих случаях использовать стандартизированные следующие правила:
- для всех розеток, которые будут монтироваться в квартире, необходимо использовать провода с соответствующим сечением в 3,5 мм²;
- для всех элементов точечного освещения необходимо использовать кабеля электрической проводки с сечением в 1,5 мм²;
- что же касается приборов повышенной мощности, то для них следует использовать кабеля с сечением в 4-6 мм².
Если в процессе монтажа или расчетов возникают некоторые сомнения, лучше не действовать вслепую. Идеальным вариантом будет обратиться к соответствующей таблице расчетов и стандартов.

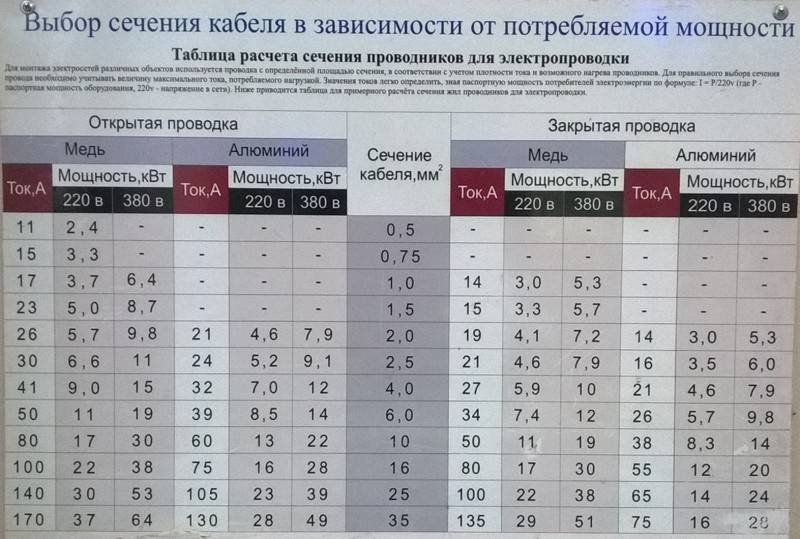

| Сечение жил, проводящих ток (мм) | Медные жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4 | 38 | 8,3 | 30 | 19,8 |
| 6 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33 |
| 16 | 80 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
| 95 | 265 | 57,2 | 220 | 145,2 |
| 120 | 300 | 66 | 260 | 171,6 |
Таблица сечения алюминиевого кабеля
| Сечение жил, проводящих ток (мм) | Алюминиевые жилы проводов и кабелей | |||
| Напряжение 220 В | Напряжение 380 В | |||
| Ток (А) | Мощность (кВТ) | Ток (А) | Мощность (кВТ) | |
| 2,5 | 22 | 4,4 | 19 | 12,5 |
| 4 | 28 | 6,1 | 23 | 15,1 |
| 6 | 36 | 7,9 | 30 | 19,8 |
| 10 | 50 | 11 | 39 | 25,7 |
| 16 | 60 | 13,2 | 55 | 36,3 |
| 25 | 85 | 18,7 | 70 | 46,2 |
| 35 | 100 | 22 | 85 | 56,1 |
| 50 | 135 | 29,7 | 110 | 72,6 |
| 70 | 165 | 36,3 | 140 | 92,4 |
| 95 | 200 | 44 | 170 | 112,2 |
| 120 | 230 | 50,6 | 200 | 132 |
От верно подобранного сечения кабеля напрямую зависит безопасность объекта — поэтому необходимо подойти к процедуре выбора со всей ответственностью. Рекомендуется также проконсультироваться со специалистами перед приобретением проводов — опытный электрик подскажет наиболее оптимальный вариант.
Экономия при покупке часто выходит боком — нередко владельцы квартир или домов приобретают алюминиевый кабель взамен медного, не учитывая тот факт, что его сечение должно быть больше. В итоге смонтированная электропроводка сильно греется, и в течение достаточно малого времени требуется полная замена проводов, что не слабо ударит по кошельку собственника жилья. К тому же, это ещё и чрезвычайно опасно – многие любители сэкономить остались в итоге без крыши над головой.
Если возникли сомнения в собственных силах, рекомендуется обратиться к специалисту — только в этом случае можно гарантировать безопасность для жильцов и продолжительность работы новой электропроводки.
О выборе марки кабеля для домашней электропроводки
Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.
А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.
После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.
Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.
Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.
Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.
Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.
При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».
Выбор сечения проводов и кабелей по экономической плотности тока
Сегодня рассмотрим такое понятие как экономическая плотность тока, разберем требования ПУЭ по выбору сечения проводов и кабелей по экономической плотности тока, узнаем физический и экономический смысл понятия экономической плотности тока при выборе сечения кабелей.
Любой потребитель желает получать электроэнергию по наименьшей стоимости. Стоимость электроэнергии напрямую зависит от сечения проводов и кабелей электрических сетей. Если сечения занизить, то возрастут потери электроэнергии в сетях, а это повлечет удорожание 1кВт*ч. При завышенных сечениях питающих линий, потери электроэнергии будут меньше, однако возрастут первоначальные капиталовложения на строительство сети.
Сечение, которое соответствует минимуму стоимости передачи электроэнергии, принято называть экономическим.
Математически не так просто определить экономическое сечение токопроводящих жил проводов и кабелей.
По ПУЭ экономическое сечение проводов и кабелей следует определять в зависимости от экономической плотности тока (глава 1.3):
S=Imax/Jэк
где Imax — расчетный ток в час максимума энергосистемы, А;
Jэк — нормированное значение экономической плотности тока, А/мм2, для заданных условий работы, выбираемое по таблице. Jэк зависит от материала и времени использования максимальной нагрузки.
Расчетный ток принимают по нормальному режиму, без учета аварийных перегрузок. Полученное сечение, округляют до большего стандартного сечения.
Таблица 1.3.36 (ПУЭ) — Экономическая плотность тока.
| Проводники | Экономическая плотность тока, А/мм 2 , при числе часов использования максимума нагрузки в год | ||
| более 1000 до 3000 | более 3000 до 5000 | более 5000 | |
| Неизолированные провода и шины: | |||
| медные | 2,5 | 2,1 | 1,8 |
| алюминиевые | 1,3 | 1,1 | 1,0 |
| Кабели с бумажной и провода с резиновой и поливинил-хлоридной изоляцией с жилами: | |||
| медными | 3,0 | 2,5 | 2,0 |
| алюминиевыми | 1,6 | 1,4 | 1,2 |
| Кабели с резиновой и пластмассовой изоляцией с жилами: | |||
| медными | 3,5 | 3,1 | 2,7 |
| алюминиевыми | 1,9 | 1,7 | 1,6 |
Согласно правил устройств электроустановок по экономической плотности тока не выбирают:
- сети промышленных предприятий и сооружений напряжением до 1 кВ при числе часов использования максимума нагрузки предприятий до 4000- 5000;
- ответвления к отдельным электроприемникам напряжением до 1 кВ, а также осветительные сети промышленных предприятий, жилых и общественных зданий;
- сети временных сооружений, а также устройства со сроком службы 3-5 лет.
Из своего опыта могу сказать, сети 0,4кВ по экономической плотности тока не проверяют, достаточно выбрать по нагреву проводников и допустимому падению напряжения, а также выполнить защиту от токов короткого замыкания.
Источник
Расчет сечения кабеля по мощности
После произведения подсчета мощности для отдельного помещения или группы потребителей, следует провести вычисление силы тока в бытовой сети с напряжением 220 В. Для этого существует формула:
I = (P1 + P2 + … + Pn) / U220, где: I – искомая сила тока; P1 … Pn – мощность каждого потребителя по списку – от первого до n-ого; U220 – напряжение в сети, в нашем случае это 220 В.
Формула расчета для трехфазной сети с напряжением 380 В выглядит так:
I = (P1 + P2 + …. + Pn) / √3 / U380 где: U380 – напряжение в трехфазной сети, равное 380 В.
Сила тока I, полученная в расчетах измеряется в Амперах, обозначается А.
Таблицы составляются согласно показателю пропускной способности металла в проводнике. Для меди это значение равно 10 А на 1 мм, для алюминия – 8 А на 1 мм.
Определить сечение согласно пропускной способности следует по такой формуле:
S = I / Z, где: Z – пропускная способность кабеля.
Таблица соотношения величины тока и минимального сечения кабеля
| Сечение сердцевины проводника, кв. мм | Сила тока в проводниках, положенных в одной трубе, А | Сила тока в кабеле, положенном открытым способом, А | ||||
| один 3-жильный | один 2-жильный | четыре 1-жильных | три 1-жильных | два 1-жильных | ||
| 0,5 | – | – | – | – | – | 11 |
| 0,75 | – | – | – | – | – | 15 |
| 1 | 14 | 15 | 14 | 15 | 16 | 17 |
| 1,2 | 14,5 | 16 | 15 | 16 | 18 | 20 |
| 1,5 | 15 | 18 | 16 | 17 | 19 | 23 |
| 2 | 19 | 23 | 20 | 22 | 24 | 26 |
| 2,5 | 21 | 25 | 25 | 25 | 27 | 30 |
| 3 | 24 | 28 | 26 | 28 | 32 | 34 |
| 4 | 27 | 32 | 30 | 35 | 38 | 41 |
| 5 | 31 | 37 | 34 | 39 | 42 | 46 |
| 6 | 34 | 40 | 40 | 42 | 46 | 50 |
| 8 | 43 | 48 | 46 | 51 | 54 | 62 |
| 10 | 50 | 55 | 50 | 60 | 70 | 80 |
| 16 | 70 | 80 | 75 | 80 | 85 | 100 |
| 25 | 85 | 100 | 90 | 100 | 115 | 140 |
| 35 | 100 | 125 | 115 | 125 | 135 | 170 |
| 50 | 135 | 160 | 150 | 170 | 185 | 215 |
| 70 | 175 | 195 | 185 | 210 | 225 | 270 |
| 95 | 215 | 245 | 225 | 255 | 275 | 330 |
| 120 | 250 | 295 | 260 | 290 | 315 | 385 |
| 150 | – | – | – | 330 | 360 | 440 |
| 185 | – | – | – | – | – | 510 |
| 240 | – | – | – | – | – | 605 |
| 300 | – | – | – | – | – | 695 |
| 400 | – | – | – | – | – | 830 |
Таблица мощности, тока и сечения медных проводов
Согласно ПЭУ, допускается расчет сечения проводника в зависимости мощности потребителей. Для медного сердечника кабеля приведены в таблице вычисления для сети с напряжением 380 В и 220 В.
| Сечение сердцевины проводника, кв. мм | Медные сердцевины кабелей | |||
| Напряжение сети 380 В | Напряжение сети 220 В | |||
| Мощность, Вт | Сила тока, А | Мощность, Вт | Сила тока, А | |
| 1,5 | 10,5 | 16 | 4,1 | 19 |
| 2,5 | 16,5 | 25 | 5,9 | 27 |
| 4 | 19,8 | 30 | 8,3 | 38 |
| 6 | 26,4 | 40 | 10,1 | 46 |
| 10 | 33 | 50 | 15,4 | 70 |
| 16 | 49,5 | 75 | 18,7 | 80 |
| 25 | 59,4 | 90 | 25,3 | 115 |
| 35 | 75,9 | 115 | 29,7 | 135 |
| 50 | 95,7 | 145 | 38,5 | 175 |
| 70 | 118,8 | 180 | 47,3 | 215 |
| 95 | 145,2 | 220 | 57,2 | 265 |
| 120 | 171,6 | 260 | 66 | 300 |
Согласно данному документу, в жилых зданиях рекомендуется прокладывать кабеля с медными жилами. Для обеспечения питания инженерного оборудования некоторых типов допускается посредством алюминиевой проводки с минимальным сечением не менее 2,5 кв. мм.
Таблица мощности, тока и сечения алюминиевых проводов
Согласно данным таблицы, для определения сечения алюминиевой сердцевины проводки следует учитывать такие поправочные коэффициенты: согласно расположению (в земле, скрыто, открыто), по температурному режиму, в зависимости от влажности и т.п. В приведенной ниже таблицы расчеты верны для проводов с резиновой или пластмассовой изоляцией марок АППВ, ВВГ, АВВГ, ВПП, ППВ, ПВС, ВВП и др. Кабели с бумажным экранированием или без изоляции должны рассчитываться по соответствующим их типу таблицам.
| Сечение сердцевины проводника, кв. мм | Медные сердцевины кабелей | |||
| Напряжение сети 380 В | Напряжение сети 220 В | |||
| Мощность, Вт | Сила тока, А | Мощность, Вт | Сила тока, А | |
| 2,5 | 12,5 | 19 | 4,4 | 22 |
| 4 | 15,1 | 23 | 6,1 | 28 |
| 6 | 19,8 | 30 | 7,9 | 36 |
| 10 | 25,7 | 39 | 11 | 50 |
| 16 | 36,3 | 55 | 13,2 | 60 |
| 25 | 46,2 | 70 | 18,7 | 85 |
| 35 | 56,1 | 85 | 22 | 100 |
| 50 | 72,6 | 110 | 29,7 | 135 |
| 70 | 92,4 | 140 | 36,3 | 165 |
| 95 | 112,2 | 170 | 44 | 200 |
| 120 | 132 | 200 | 50,6 | 230 |
Расчет сечения медных проводов и кабелей
Подсчитав нагрузку и определившись с материалом (медь), рассмотрим пример расчета сечения проводов для отдельных групп потребителей, на примере двухкомнатной квартиры.
Как известно, вся нагрузка делится на две группы: силовую и осветительную.
В нашем случае основной силовой нагрузкой будет розеточная группа, установленная на кухне и в ванной. Так как там устанавливается наиболее мощная техника (электрочайник, микроволновка, холодильник, бойлер, стиральная машина и т.п.).
Для этой розеточной группы выбираем провод сечением 2.5мм2. При условии, что силовая нагрузка будет разбросана по разным розеткам. Что это значит? Например, на кухне для подключения всей бытовой техники нужно 3-4 розетки подключенных медным проводом сечением 2.5 мм2 каждая.
Если вся техника подключается через одну единственную розетку, то сечения в 2.5 мм2 будет недостаточно, в этом случае нужно использовать провод сечением 4-6 мм2. В жилых комнатах для питания розеток можно использовать провод сечением 1.5 мм2, но окончательный выбор нужно принимать после соответствующих расчетов.
Питание всей осветительной нагрузки выполняется проводом сечением 1.5 мм2.
Необходимо понимать, что мощность на разных участках электропроводки будет разной, соответственно и сечение питающих проводов тоже разным. Наибольшее его значение будет на вводном участке квартиры, так как через него проходит вся нагрузка. Сечение вводного питающего провода выбирают 4 – 6 мм2.
При монтаже электропроводки применяют провода и кабели марки ПВС, ВВГнг, ППВ, АППВ.
Выбор сечения кабеля по мощности
Вот мы добрались и до сути нашей статьи. Однако всё, что было выше, упускать нельзя, а значит и мы умолчать не могли.
Если попытаться изложить мысль логично и по-простому, то через каждое условное сечение проводника может пройти ток определенной силы. Заключение это вполне логичное и теперь лишь осталось узнать эти соотношения и соотнести для разных диаметров провода, исходя из его типоряда.
Также нельзя умолчать, что здесь, при расчете сечения по току, в «игру вступает» и температура. Да, это новая составляющая – температура. Именно она способна повлиять на сечение. Как и почему, давайте разбираться.
Все мы знаем о броуновском движении. О постоянном смещении ионов в кристаллической решетке. Все это происходит во всех материалах, в том числе и в проводниках. Чем выше температура, тем больше будут эти колебания ионов внутри материала. А мы знаем, что ток — это направленное движение частиц.
Так вот, направленное движение частиц будет сталкиваться в кристаллической решетке с ионами, что приведет к повышению сопротивления для тока.
Чем выше температура, тем выше электрическое сопротивление проводника. Поэтому по умолчанию, сечение провода для определенного тока принимается при комнатной температуре, то есть при 18 градусах Цельсия. Именно при этой температуре приведены все справочные значения в таблицах, в том числе и наших.
Несмотря на то, что алюминиевые провода мы не рассматриваем в качестве проводов для электропроводки, по крайней мере, в квартире, тем не менее, они много где применяются. Скажем для проводки на улице. Именно поэтому мы также приведем значения зависимостей сечения и тока и для алюминиевых проводов.
Итак, для меди и алюминия будут следующие показатели зависимости сечения провода (кабеля) от тока (мощности). Смотрите таблицу.
Таблица проводников под допустимый максимальный ток для их использования в проводке:
С 2001 года алюминиевые провода для проводки в квартирах не применяются. (ПЭУ)
Да, здесь как заметил наш читатель, мы фактически не привели расчета, а лишь предоставили справочные данные, сведенные в таблицу, на основании этих расчетов. Но смеем вас замерить, что для расчетов необходимо перелопатить множество формул, и показателей. Начиная от температуры, удельного сопротивления, плотности тока и тому подобных.
Поэтому такие расчеты мы оставим для спецов. При этом необходимо заметить, что и они не являются окончательными, так как могут незначительно разнится, в зависимости от стандарта на материал и запаса провода по току, применяемого в разных странах.
А вот о чем мы еще хотели бы сказать, так это о переводе сечения провода в диаметр. Это необходимо, когда имеется провод, но по каким-то причинам маркировки на нем нет. В этом случае по диаметру провода можно вычислить сечения и наоборот из сечения диаметр.
Как правильно произвести расчет по другим показателям
При прокладке электрокоммуникаций стоит понимать зависимость сечения от силы тока, длины материала, напряжению и нагрузке. На этих критериях необходимо основывать выбор.
По току
Величина тока при прохождении через проводник в условиях комнатной температуры зависит от ширины, длины, удельного сопротивления и температурного режима. В квартирах и домах чаще всего используют медный провод, поэтому при подборе сечения ориентируются на данные ПУЭ.
| Сечение, мм2 | Ток, А по типу прокладки | |||||
| Открытый | Одна труба | |||||
| 2 одножильных | 3 одножильных | 4 одножильных | 1 двухжильный | 1 трехжильный | ||
| 0,5 | 11 | – | – | – | – | – |
| 0,75 | 15 | – | – | – | – | – |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1,2 | 20 | 18 | 16 | 15 | 16 | 14,5 |
| 1,5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2 | 26 | 24 | 22 | 20 | 23 | 21 |
| 2,5 | 30 | 27 | 25 | 25 | 25 | 24 |
| 3 | 34 | 32 | 28 | 26 | 28 | 24 |
| 4 | 41 | 38 | 35 | 30 | 22 | 27 |
По длине
В случае высокого токопотребления стоит выбирать короткий материал. Излишняя длина приведет к потере качества электропередачи – напряжение на отдельных участках будет «прыгать». Зависимость сечения от расстояния до точки запитки прописана в нормативной таблице.
| Мощность, Вт | Ток, А | 1,5 мм2 | 2,5 мм2 | 4 мм2 | 6 мм2 |
| 500 | 2,5 | 100 м | 165 м | 265 м | 395 м |
| 1000 | 4,6 м | 30 м | 84 м | 135 м | 200 м |
| 1500 | 6,8 м | 33 м | 57 м | 90 м | 130 м |
| 2000 | 9 м | 25 с | 43 м | 68 м | 100 м |
| 2500 | 11,5 м | 20 м | 34 м | 54 м | 80 м |
| 3000 | 13,5 м | 17 м | 29 м | 45 м | 66 м |
| 3500 | 16 м | 14 м | 24 м | 39 м | 56 м |
| 4000 | 18 м | – | 21 м | 34 м | 49 м |
| 4500 | 20 м | – | 19 м | 30 м | 44 м |
По нагрузке
Для трехфазной сети свойственно тройное увеличение момента нагрузки. Двойной скачок нагрузки в режиме симметричного напряжения происходит, поскольку ток нулевого проводника равняется нулю. Точные данные можно узнать из таблицы.
| Разность напряжения, % | Момент нагрузки по сечению провода | |||
| 1,5 | 2,5 | 4 | 6 | |
| 1 | 108 | 180 | 288 | 432 |
| 2 | 216 | 360 | 576 | 864 |
| 3 | 324 | 540 | 864 | 1296 |
| 4 | 432 | 720 | 1152 | 1728 |
| 5 | 540 | 900 | 1440 | 2160 |
Трёхфазная электрическая сеть
Расчет сечения провода по нагрузке предусматривает коэффициент одновременности 0,75 и может осуществляться математически:
- Составляется список домашних электроприборов.
- На основании документации или таблицы указывается номинальная мощность.
- Устанавливается возможность эксплуатации техники при единовременной нагрузке.
- Рассчитывается поправочный коэффициент по времени использования за сутки в процентном отношении к 24 ч для каждого из приборов.
- Номинальная мощность оборудования умножается на поправочный коэффициент.
- Все данные суммируются.
- Находится значение в таблице и к нему прибавляется еще 15 %.
По напряжению
Программа для расчета падения напряжения на кабеле
Если планируется укладка кабеля на большое расстояние, принимаются во внимание риски падения напряжения. Показатель находится под влиянием:
- длины провода – при увеличении напряжение падает;
- площадь поперечного сечения – при увеличении снижается падение напряжения;
- удельное сопротивление проводника – стандартный размер 1 мм2/1 м.
Падение напряжения равно ток, умноженный на сопротивление. Показатель рассчитывается следующим образом:
- Вычисляется ток по формуле I=P/(U*cosф). Величина cosф для бытовой электросети – 1.
- На основании таблиц ПУЭ устанавливается сечение провода по току.
- Рассчитывается общее сопротивление проводника. Используется формула Rо=ρ*l/S, где ρ – удельное сопротивление материала, l – длина проводника, S – площадь поперечного сечения. Общее значение сопротивления при прохождении тока к потребителю и обратно увеличивается на 2.
- Находится падение напряжения по формуле ΔU=I*R.
- Вычисляется процент падения напряжения ΔU/U.
Если результат больше 5 %, подбирается кабель с большим сечением.
По плотности тока
Медные материалы с жилой сечением 1 мм2 имеют среднюю плотность тока 6-10 А. Токи данной величины протекают без перегрева или обгорания изоляции. Согласно ПУЭ, дополнительно на защиту оболочек нужно прибавить 40 %.
Предел в 6 А обеспечивает эксплуатацию проводки без привязки к времени. Верхний предел в 10 А указывает допустимую кратковременную нагрузку. При увеличении силы тока до 12 А повышается и его плотность, что приводит к обгоранию изоляции.
По маркировке проводов
Кабель ВВГ-нг
Квартирная проводка монтируется при помощи кабелей ВВГ-нг и ВВГ. Первый не подвергается возгораниям, предназначен для внутренних, земельных и наружных работ. Материал выпускается с 2-4 жилами, с сечением каждой от 1,5 до 35 мм2.
Специалисты считают, что для точечного освещения хватит кабеля с сечением 0, 5 мм², для люстры – 1,5 мм², розеточных устройств – 2,5 мм².
