Расчет ленточного фундамента — пример вычислений в 3 простых этапа

Сколько необходимо свай?

Глубина свай определяется, исходя из расположения в грунте твердого несущего пласта, а также линии сезонного промерзания почвы. Если тока промерзания грунта находится на глубине не больше 2,5 м, то ее значение (определяют по формуле:

  1. M_t – сумма среднемесячных отрицательных температур за всю зиму;
  2. d_0  – коэффициент учитывающий тип грунт на участке.
Тип почвыЗначение
Глина, суглинок0,23
Супесь, мелкий и пылеватый песок0,28
Песок гравелистый, средней и большой крупности0,30
Крупнообломочная порода0,34

Чтобы исключить действие сил морозного пучения на фундамент, сваю заглубляют ниже точки промерзания на 30 см.

Ленточный ростверк может лежать на земле, быть заглубленным или нависать над участком.

В последнем случае высота сваи зависит от таких факторов:

  • количества осадков;
  • уровня снега;
  • глубины подземных источников;
  • вероятности подтопления;
  • температурного режима в помещении.

Минимально возможная высота цоколя – 20 см при условии, что сооружение проектируется на плотных грунтах. В противном случае выбирают высоту в диапазоне 35–45 см, проверяя несущую конструкцию на уровень несущей способности относительно возможным деформациям.

Для этого рассчитывают величину деформации F по формуле:

  • a – коэффициент, который зависит от качества бетона (выбирается от 1 до 0,8 в зависимости от тяжести и зернистости);
  • Rbt – класс бетона по прочности;
  • u – периметр опорной конструкции;
  • h – высота сваи.

Если полученное значение больше проектных нагрузок на грунт, то высота опорных элементов подобрана корректно. В противном случае необходимо пересмотреть значение параметра.

Описание расчета деформации свайно-винтового основания на продавливание приведено в СНиП 2.02.03-85.

Как правило, средний шаг между опорами в таком основании равен 1,5 – 2,5 м. Силовые элементы располагают по углам конструкции и под точками пересечения несущих стен, где преобладают проектные нагрузки.

Количество опор определяется, исходя из суммарного веса сооружения и несущей способности одной сваи. Уменьшая шаг между силовыми элементами, можно при необходимости увеличить допустимую нагрузку фундамента.

Как расчитать общий вес будущего дома

Процесс это достаточно длительный и ответственный. Заметим сразу, что точный вес до килограмма определить невозможно, так как он будет колебаться на 1500-2000 кг даже в зависимости от влажности воздуха, не говоря уже об осадках, удельном весе некоторых материалов. Но примерную тяжесть всей  конструкции рассчитывают исходя из нескольких показателей, таких как:

  • вес одного квадратного метра крыши в зависимости от ее типа, наличия утеплителя, разновидности кровельного покрытия;
  • цоколь, наличие армирования, дополнительной отделки;
  • потолок с отделочными материалами, утеплителями, другими компонентами;
  • наличие лестничных конструкций, которые опираются непосредственно на фундамент;
  • полы, напольные покрытия, перемычки, которые лежат на основании;
  • почва, находящаяся выше уровня цоколя (это высчитывается только в некоторых случаях при конструировании сложных строений);
  • расчет возможного порыва ветра, а также осадков, особенно зимой.

Все эти пункты являются очень важными, их нельзя опускать при создании проекта будущего фундамента, так как ошибка может стать причиной образования трещины или даже разрушения всей конструкции. Рассмотрим подробнее нагрузки, которые оказываются на основание дома.

  1. Удельный вес одного квадратного метра стены. Для облегчения расчетов можно использовать стандартный вес для самых ходовых строений. Например, 1м2 каркасной стены толщиной в 15 сантиметров (наиболее ходовые размеры) будет весить от 45 до 55 килограмм, в зависимости от качества материала, его влажности, других показателей. Стена из соснового бруса будет намного тяжелее, здесь необходимо рассчитывать на 85-105 кг, то же в зависимости от погодных условий, материала. Если речь идет об обычном кирпичном доме, у которого стена 20 сантиметров, сделана из силикатного кирпича, то меньше чем на 280 кг рассчитывать не стоит, если брать максимально – 340 килограмм. Самым тяжелым материалом является железобетонная конструкция. 1 квадратный метр стены в 15 сантиметров будет весить 380-420 килограмм. Выполняя расчет нагрузки на фундамент, нужно брать максимальное значение, чтобы был всегда запас прочности.
  2. Расчет массы перекрытия. Несмотря на то, что потолок кажется достаточно легким, состоит в основном из дерева (или тонкого слоя бетона), утеплителя, его вес иногда бывает намного больше стен. К примеру, 1 квадратный метр чердачного перекрытия с деревянными балками и утеплительным материалом плотностью около 220 кг/м2 будет весить около 120 кг, а вот точно такое же перекрытие, только цокольное будет иметь массу не более 170 кг. Наиболее увесистым будет железобетон – 500 кг. То есть, при расчете нагрузки на основание сооружения обязательно учитывать эту особенность.
  3. Кровля. Она также может оказывать неслабое давление, даже самая легкая листовая сталь дает нагрузку в 35 кг/1 квадратный метр. Наиболее увесистой является гончарная черепица (85 кг).

Это самые важные показатели, которые берутся при расчете общей массы, которая будет давить на цоколь помещения. Но они далеко не последние. Кроме них есть еще субъективные факторы нагрузки, которые нужно брать для расчета предельно допустимого давления. Рассмотрим их подробнее.

  1. Снежная масса. Здесь берется коэффициент в зависимости от географического положения данного строения. Для умеренной климатической зоны в России принято добавлять 120 кг/м2 кровли, а вот в северных регионах не менее как 190 кг/м2. Конечно же, лучше брать с запасом.
  2. Ветер. Он давит не сильно, но тонны 4-5 на дом общей площадью в 60 квадратов добавить нужно, причем это далеко не предел. На 1 метр  может добавляться до 45 килограмм, при угле ската в 45 градусов и ветре 25 м/с. Если угол больше, ветер сильнее, нагрузка на фундамент может вырастать до 65 кг.
  3. Относительная влажность. Это незначительный фактор, но учитывать его надо. При нахождении кирпичного сооружения в среде с влажностью 65 и 90% разница может составлять около 2 тонн на стандартном строении в 65 квадратов.

Сбор нагрузок на фундаменты, пример которых мы рассмотрели, является полным, но к нему нужно добавить 20% на возможные погрешности или особенности климатической зоны. Тогда можно считать процесс подсчета наземной части завершенным.

Сколько нужно бетона на фундамент

Подготовленная конструкция заливается бетонной смесью, и ее количество определяется в кубометрах.

Чтобы выполнить расчет объема бетона для возведения фундамента, сначала проверяют на возможность несения проектной нагрузки с учетом характеристик почвы в месте строительства. Для приведения в соответствие проектируемого основания указанным параметрам и для соблюдения нормативов, изменяют его геометрические размеры (глубину, ширину) и схему армирования. Полученные размеры подставляют в формулы расчета и вычисляют сколько кубов бетона нужно.

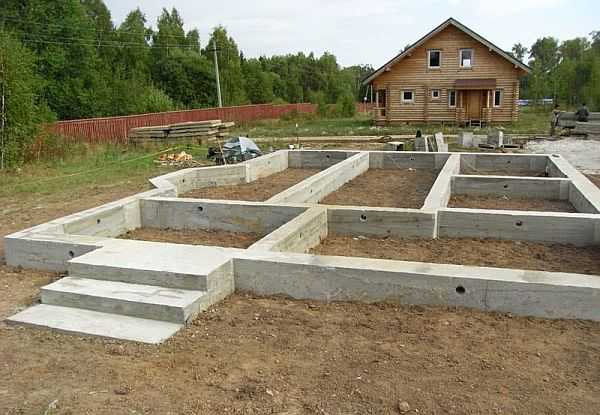

Ленточный

При расчете бетона для ленточного фундамента необходимы следующие параметры: длина ленты, ее ширина и высота. За высоту принимается расстояние от подошвы до обреза. Обычно обрез расположен в 50-60 см над поверхностью земли.

При глубине подошвы (части, находящейся под землей) в 160 см и размере его части над землей в 60 см, итог составит 220 см. Глубину заложения монолитного ленточного основания определяют в зависимости от свойств почвы и от марки бетона.

Ширина ленты зависит от веса здания, толщины стен и грунта. В соответствии с нагрузкой, в конструкцию ленты устанавливают необходимое число прутов продольной арматуры нужного диаметра, определяют шаг и диаметр хомутов.

Протяженность ленты — это сумма длин всех наружных и внутренних несущих стен дома. Для коттеджа размером 8х10 м с внутренней несущей стеной протяженностью 10 м, она составит 46 метров:

(10 м + 10 м + 8 м + 8 м = 36 м) + (10 м) = 46 метров.

Расход бетона для основы такого дома при ширине ленты 0,5 м и высотой 2,2 м:

46 (Д) х 0,5 (Ш) х 2,2 (В) = 50,6 кубометров.

Плитный

Чтобы рассчитать кубатуру бетона для этого типа фундамента, определяют полный объем плиты. Это и будет искомым значением и равняется произведению площади плитного основания на его толщину.

Площадь коттеджа 8х10 метров равна 80 кв.м. К примеру, толщина плиты составляет 25 см. Таким образом, расход смеси составит:

(80 кв.м) х (толщина: 0,25 м) = 20 кубометров.

При вычислениях важно учитывать вес здания. При большой нагрузке нужно либо увеличить толщину плиты, либо добавить ребра жесткости. Их делают по несущим стенам (в т

ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью

Их делают по несущим стенам (в т. ч. по внутренним), или формируют квадратные ячейки размером от 1,5 м до 2 м – это зависит от условий эксплуатации. Во втором случае плита обладает повышенной жесткостью и прочностью.

Заливка конструкции ребер жесткости будет дополнительной величиной, которая прибавляется к общему расходу и определяется следующим образом:

(площадь поперечного сечения ребра жесткости) х (общая длина ребер).

Столбчатый

Представляет собой столбы, расположенные с определенным шагом под опорными точками. Чтобы рассчитать бетон для такого фундамента, определяют значения для одной опоры и умножают на их количество.

Объем одного столба, так как он, по сути, является цилиндром, соответствует произведению площади поперечного сечения на длину.

Пусть диаметр столба принимается 40 см. S = ¼πd² = ¼ х 3,14 х 0,4² = 0,13 кв.м. При высоте в 2,2 м искомая величина: 0,29 м³.

Для итогового определения расхода бетонной смеси для столбчатого основания умножают полученную величину на количество столбов.

Полученные результаты, несмотря на простоту формул, являются довольно точными. Это поможет избежать лишних затрат и заказать или приготовить оптимальное количество бетона для заливки фундамента. Однако, при проведении подготовительных земляных работ, транспортировке и разгрузке, усадке почвы и т. д., возможно дополнительное увеличение итоговой цифры на 3-10%.

Виды бетона

Выделяют следующие виды раствора:

  • По назначению. К ним относят обычные и специальные растворы. Первые используют для строительства промышленных и гражданских зданий, специальные применяют для возведения гидротехнических, дорожных и других сооружений.
  • По вяжущему веществу. К ним относят цементные, гипсовые, силикатные растворы и т. д.
  • По заполнителям. Различают бетон на плотных, пористых и специальных добавках.
  • По условиям твердения. Разделяют на затвердевание в естественной среде, в условиях влажной и теплой обработки при нормальном атмосферном давлении, и при обработке теплом и влагой при атмосферном давлении выше нормы (автоклавное твердение).

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка. Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения, невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

О расчете арматуры для ленточного фундамента читайте тут.

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».


Тяжёлый бетон приготавливают из

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы


Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Сколько нужно материалов: классическая формула состава

Разобравшись с тем, как посчитать кубатуру на фундамент, переходим ко второй части – к подбору состава бетона

Также важно определить пропорции бетона в обычных ведрах для бетономешалки, чтобы максимально упростить процесс дозировки компонентов. Например, для создания обычного раствора для фундаментных работ, потребуется:. 25 кг цемента; 75 кг песка (5 ведра)

Расчет основан на плотности сухой песчаной смеси – 1600 кг/м 3. При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

25 кг цемента; 75 кг песка (5 ведра). Расчет основан на плотности сухой песчаной смеси – 1600 кг/м 3 . При засыпании влажного материала следует делать соответствующие поправки; 125 кг гравия (8 ведра). Несмотря на то что камень, на первый взгляд, кажется тяжелее песка, ввиду своей формы, он не занимает все пространство емкости

При расчете бетона по умолчанию принимается во внимание щебень с фракцией среднего размера; 11,5 литров воды. Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро

Проектная марка бетона – М400, марка портландцемента – М500

Расчет в ведрах осуществляется исходя из среднего веса продукта 15 кг/ ведро. Проектная марка бетона – М400, марка портландцемента – М500.

Для того чтобы вручную изготовить однородный по своей консистенции и свойствам состав необходимо пошагово придерживаться следующей мини-инструкции.

Подготовка смеси

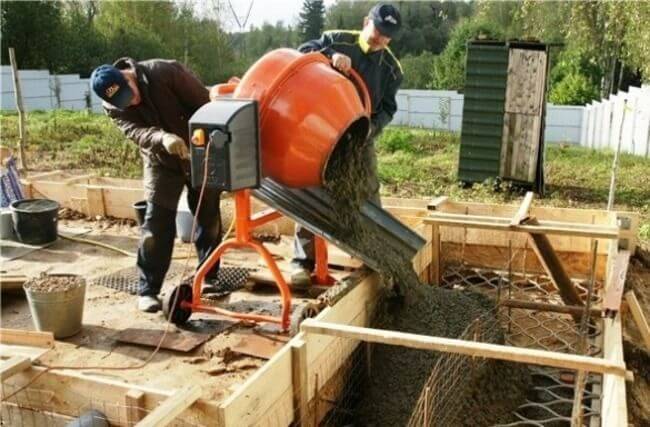

Наливают 7 литров воды в миксер и запускают его. Затем постепенно добавляют большую часть щебеня и весь цемент. После закладывают всю приготовленную массу песка и оставшуюся часть щебня. Оставшаяся вода доливается после укладки всех компонентов чтобы получить соответствующий заданной консистенции бетон. Такая нестандартная закладка поможет приготовить качественный раствор без образования комков и необходимой жесткости.

Доводка смеси

После того как смесь достигла готовности, ее необходимо вылить в тачку и транспортировать к месту укладки. Если вы обладаете мобильным бетоносмесителем, то можно упростить процесс подачи бетона до максимума. Для этого нужно установить его возле фундамента, чтобы готовая смесь попадала сразу в подготовленную опалубку.

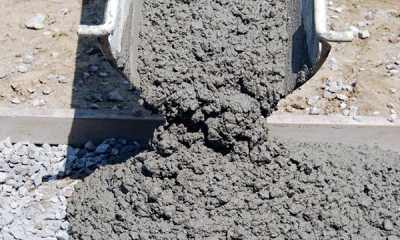

Во избежание потери раствора при непосредственной заливке фундамента можно установить на опалубку металлический бортик, который будет находиться непосредственно под бетоносмесителем.

При отсутствии специализированного оборудования (миксера) бетон может быть замешан вручную. Но такой способ считается наименее эффективным по причине трудностей в обеспечении необходимого периода перемешивания смеси, в котором происходят процессы создания новых физико-химических связей между всеми элементами состава.

В заключение, правильный расчет бетона для забивки базы будущей постройки даст вполне четкое понятие о том, сколько приобретать рабочего раствора или материала для его изготовления, что значительно сократит издержки строительства.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

  • определить ось возводимого сооруженияпри помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения с помощью угольника определить ещё один уголпроверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Армирование ленточного фундамента: расчет арматуры

Сечение стержня арматуры выбирается в зависимости от нагрузок, которые будет производить здание на несущую конструкцию. Эту задачу, лучше всего, доверить профессиональным проектировщикам. Чаще всего, задействуется арматура, диаметрами от 10 до 12 мм, в некоторых случаях применяют 14-ти миллиметровые стержни. Если планируется постройка небольших размеров – сарай или гараж – можно использовать арматуру, сечение которой 8 мм.

К расчету необходимого количества стальных стержней следует приступать сразу после того, как удалось определиться со схемой армирования. Недобросовестное отношение к данному вопросу может привести к переплатам, либо за вторую доставку, либо за лишний купленный материал.

Для подсчета точного числа стержней арматуры нужно оперировать параметрами, среди которых:

  • периметр будущего сооружения;
  • количество внутренних стен;
  • число прутьев арматуры, согласно схеме армирования.

Рассмотрим, как делается расчет арматуры для ленточного фундамента на примере здания 7х8 м, у которого одна внутренняя стена, равная 7 м. Схема армирования предполагает 8 ребристых стержней сечением 10 мм.

Шаг №1. вычисление периметра:

(7+8)*2=30

Шаг №2: длина фундамента. Периметр нужно сложить с числом внутренних стен будущего здания:

30+7=37

Шаг №3: длина арматуры (общая). Длина фундамента умножается на количество стержней арматуры, указанное в схеме армирования:

37*8=296

Далеко не всегда удается найти арматуру длиной, которая совпадала бы с полученной в расчетах. Это связано с тем, что длины прутов оговорены в ГОСТах на изготовление. Вследствие чего, приходится сваривать более короткие стержни друг с другом. Это следует делать с нахлестом, длина которого не должна быть меньше метра. Этот момент следует учесть в расчетах.

Число прутов, согласно схеме армирования надо перемножить с числом стен:

8*7=56

56 соединений, длина каждого составляет 1 м.

В итоге, к полученному ранее числу прибавляется число полученное сейчас:

56+296=352

На этом расчет армирования ленточного фундамента не заканчивается. На вышеприведенном примере показано, как производится расчет арматуры, которая, если смотреть на схему, располагается горизонтально. На следующем этапе вычисляется число гладких прутов сечением 8 мм, они выступают в качестве вертикальных стоек и перемычек, которые отстоят друг от друга на расстоянии 0,5 м. В первую очередь, параметры, которые понадобятся для расчетов:

  • число армированных колец;
  • периметр отдельно взятого кольца;
  • общая длина гладкого стержня арматуры;
  • расстояние между прутами;
  • высота армировочной решетки;
  • дистанция между перемычками.

Расчет стройматериалов

На следующем этапе необходимо оценить объем строительных материалов, который потребуется для возведения основы дома: количество бетонной смеси, арматуры, опалубки – в отдельных случаях даже необходимо провести расчет кирпича на фундамент. Грамотный подход позволит избежать лишних транспортных расходов и существенно сэкономит время на возведение фундамента.

Арматура

Специфику расчета арматуры на фундамент мы описывали в соответствующей статье. Там же вы найдете подробное описание расчетов для разных типов железобетонных оснований. Для ленточного фундамента обычно используют каркас из двух поясов продольной арматуры по 2 прутка в каждом с шагом поперечной (горизонтальной и вертикальной) арматуры 0,3-0,5 м. В качестве примера расчета фундамента рассмотрим все то же основание дома 6×9 м с одной внутренней стеной, примем высоту ленты равной 1,5 м, ширину – 0,4 м.

Поперечное сечение ленты имеет площадь: 0,4×1,5=0,6 м2=6000 см2. Из них 0,001% должна занимать арматура, а это 6 см2. По таблице ниже определяем нужный диаметр прутков – 14 мм. Количество метров такой арматуры примерно равно: (6×3+9×2)×4=144 м Гладкой арматуры, которая, по сути, играет лишь роль связующего звена для продольных прутков, при шаге в 0,5 м потребуется: (36/0,5)×(0,4×2+1,5×2)=273,6 м, где (36/0,5)- количество соединений гладкой арматуры, (0,4×2+1,5×2) – периметр элемента прямоугольной формы, образованного гладкой арматурой.

Бетон

Неважно, планируете ли вы заказывать бетонную смесь на заводе-изготовителе, либо думаете над его самостоятельным приготовлением – прикинуть объем бетона просто необходимо! Сделать это очень легко, воспользовавшись простейшими математическими формулами и учитывая геометрию фундамента. О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м

Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора

О том, как рассчитать объем бетонной смеси, мы говорили в одной из статей, но на всякий случай приведем пример расчета для нашего случая: дом 6×9 с одной внутренней стеной, ширина ленты – 0,4 м, высота – 1,5 м. Объем нашего фундамента, он же – объем бетона, составит: (9×0,4×2+(6-0,8)×0,4×3)×1,5=20,16 м3 или 21 куб раствора.

То же самое касается ситуаций, в которых вы решили своими силами готовить бетон. В этом случае вам поможет информация по характеристикам бетонной смеси для фундамента, а также статья о том, как рассчитать количество цемента на бетон. В них просто и доступно описан порядок работ и представлены все необходимые вычисления.

Расчет опалубки для фундамента

Конечно, если вы собираетесь заливать бетон в трубы – использовать буронабивной свайный фундамент, то вопрос с опалубкой решится сам собой. А вот при возведении ленточного или плитного железобетонного фундамента без опалубки обойтись проблематично. Можно арендовать строительные комплекты опалубки, но это дорого, особенно при непонятных сроках строительства. Поэтому в ряде случаев приходится делать опалубку самостоятельно – из пиломатериалов. Причем делать нужно таким образом, чтобы доски после распалубки можно было использовать, например, для чернового пола или строительных лесов. Дешевле всего обойдется покупка обычных дюймовых досок, которые можно сбить в достаточно надежные щиты. В статье, посвященной расчетам опалубки на фундамент, мы описали несколько примеров того, как можно подобрать опалубку: исходя из толщины досок и расстояния между раскосами – так, чтобы она была устойчива к нагрузкам со стороны бетонной смеси.

Надеемся, что представленная информация поможет вам решить непростые задачи строительства!

Рассчитать ленточный фундамент своими руками

Наиболее популярны в частном строительстве ленточные фундаменты. Они могут использоваться под разные дома на различных типах грунтов, расчет их можно сделать своими руками. Для этого не нужны знания высшей математики или сопромата. Есть метод, при котором все просто, правда, громоздко: придется собирать много данных. Этот расчет ленточного фундамента называется «по несущей способности грунта». Но предварительно вам нужно будет собрать нагрузки от дома: рассчитать какая масса будет приходится на каждый квадратный метр (сантиметр) основания. Затем, подбирая ширину подошвы фундамента, выбрать оптимальную ее ширину.
