Проектирование каркасного дома в Архикад + советы для начинающих

Введение в основы

Концепцией программы является создание виртуальной модели здания, которую проектировщик строит с нуля, используя инструменты аналогичные существующим элементам здания: стены, перекрытия, окна, лестницы. В дальнейшем пользователь может получить все необходимые данные для проектной документации. В видеоуроке рассматриваются азы работы с программой. Показано создание нового проекта из шаблона либо с настройками предыдущего с возможностью сохранить или заархивировать с расширением .pla или в любом другом формате. Файл шаблона с расширением .tpl доступен только для чтения и содержит настройки рабочей среды, параметры инструментов по умолчанию, преднастроенные модельные виды. Также можно открыть ранее использовавшийся проект. Существует возможность миграции библиотек из старых версий в новую, когда объекты не имеют аналогов в более поздней версии.

Строим своими руками

Строительство дома силами подрядчика не потребует от вас опыта строительных работ. Вам нужно лишь выбрать проект, оплатить работы строительной фирмы и используемых материалов. Даже для контроля подрядчика и приемки готового объекта можно нанять профессионалов.

Все гораздо сложнее и серьезнее при строительстве дома своими руками. В одну статью невозможно уложить все советы и рекомендации по возведению каркасных сооружений, но мы можем дать вам направление для изучения каждого этапа строительства.

Итак, мы уже выбрали проект для дома. Как поступить дальше? Рекомендуем составить чертежи каждой из стен, пола, потолка и стропильной системы. Это значительно упростит расчет необходимых строительных материалов и монтаж элементов каркаса

Важно понимать расположение основных несущих элементов конструкции дома до обустройства фундамента. Расчет необходимых материалов особенно важен, если участок постройки находится далеко от поставщиков материала, а доставка материалов собственным транспортом не предоставляется возможной. Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения

После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями. Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Составьте план поставок материалов для своевременного выполнения работ и удобства их хранения. После того как работа с калькулятором и чертежами закончена, найдены поставщики необходимых материалов, составлен план доставки материалов на стройку, можно приступать к монтажу фундамента.
Каркасные дома имеют небольшой вес. Для строительства даже двухэтажного каркасного дома 6х6 можно обойтись свайным фундаментом или винтовыми сваями

Поэтому важно иметь чертежи дома, ведь под несущими элементами каркаса с наибольшей нагрузкой должна находиться опора. С правилами обустройства таких фундаментов вы можете ознакомиться в интернете.
Возведение стен каркасного дома невозможно до обустройства нижней обвязки и монтажа пола первого этажа.

Ключевые этапы работ

Установка и закрепление на фундаменте обвязочного бруса;
Выставление лаг для пола первого этажа (соблюдение уровня и плоскости расположения);
Монтаж чернового пола под утепление;
Закладка необходимых строительных мембран, утепление;
Монтаж финишного напольного покрытия или основания под него (листовые материалы под последующую отделку;
Монтаж каркаса из бруса (основные и промежуточные стойки, подготовка оконных и дверных проемов) или установка стеновых панелей в случае строительства каркасно-щитового дома. В случае выбора каркасно-щитовой технологии стеновые панели монтируются «на земле» или закупается готовый домокомплект;
Монтаж верхней обвязки и потолочных балок;
Работа со стропильной системой и кровельным материалом;
Обшивка стен дома и потолка с последующим утеплением может производиться в любом порядке после подведения дома под кровлю

Важно соблюдение технологии работ с выбранным утеплителем;
Отделочные работы: установка окон и дверей, работа с финишными отделочными материалами, монтаж инженерных систем и элементов коммуникаций.

Каждый из этапов работ требует детального изучения. Старайтесь работать с материалами, которые вам уже знакомы, или которые требуют минимального набора инструментов и навыков. Да, строительство каркасного дома 6 на 6 – весьма сложный процесс при рассмотрении каждого технологического этапа. Но стоит пройти этот путь один раз, а в дальнейшем это уже не будет казаться таким сложным

Важно ответственно подойти даже к самым простым строительным операциям

Skillbox

На профессиональном уровне освоите популярную программу для проектирования интерьеров. Научитесь оформлять документацию и создавать яркие визуализации, сделаете пакет чертежей для портфолио. Сможете добавить важный навык в резюме и стать востребованным специалистом.

Кому подойдёт этот курс

• Новичкам в дизайне интерьеров
  Вы научитесь оформлять рабочую документацию и сможете создавать рабочие чертежи, даже если никогда не открывали ARCHICAD.
• Дизайнерам интерьеров и архитекторам
  Вы систематизируете знания, освоите визуализацию в ARCHICAD, сможете работать ещё быстрее и впечатлите заказчика или руководство.
• Дизайнерам мебели и 3D-визуализаторам
  Научитесь делать подробные чертежи, чтобы более качественно визуализировать интерьер и создавать мебель. Сможете перейти на новый уровень и брать больше заказов.
• Тем, кто хочет построить дом
  Научитесь быстро проектировать в программе, делать обмерные планы и чертежи. По ним вы построите уютный дом и создадите участок мечты.

Чему вы научитесь

• Уверенно работать в программе: освоите ARCHICAD на профессиональном уровне. Сможете моделировать объекты и делать чертежи.
• Использовать готовые библиотеки: сможете пользоваться набором готовых элементов при проектировании и работать ещё быстрее.
• Получать документацию проекта автоматически: будете формировать документацию на основе 3D-модели ARCHICAD — так вы сможете в разы увеличить производительность.
• Визуализировать проект: научитесь делать эффектный рендер проекта с помощью CineRender и впечатлять заказчиков.
• Рассчитывать смету: сможете автоматически вычислять площади и количество нужных для строительства материалов.

Уверенное использование ArchiCAD (пошаговое обучение)

Профессиональный инструмент, используемый для проектирования строительных сооружений. Имеет обширный набор инструментов и передовых функций, необходимых архитектору при создании проектной документации и визуализации объекта в трехмерном пространстве. Интерфейс приложения выполнен эргономично и продуманно. Изучив уроки для начинающих Архикад, пользователи смогут управляться с несложными моделями. Эти базовые знания помогут в будущем разобраться в крупномасштабных объектах. Раскрыть весь потенциал редактора и получить необходимые знания Вам помогут следующие видеокурсы.

Быстрая разработка планировки

Чтобы быстро сделать планировку, необходимо иметь плоский план дома. Используя его, можно будет легко построить трехмерную модель. В ролике показан вариант построения дома с опорой на бумажный план. Во-первых, загружают картинку в программу, затем выставляют ее реальные размеры. Далее приступают к возведению стен, воспользовавшись соответствующим инструментом и выставив нужные параметры. Наметив их, приступают к расстановке окон и дверей. Расставляют их в нужных местах, откорректировав предварительно размеры и указав сторону открывания. В завершение строят перекрытие, воспользовавшись одноименным инструментом.


Смотрите онлайн-курс: Archicad с нуля до PRO

Преимущества BIM инструментов программы ARCHICAD

BIM инструменты, предусмотренные в программе ARCHICAD, помогают ускорить все процессы, необходимые для того, чтобы предоставить заказчику информацию, которая поможет в принятии решений. К примеру, в ходе работ становится понятным, что в угловых простенках нужен угловой кирпич. Следующий шаг – проверить при помощи соответствующих BIM инструментов программы ARCHICAD изменения в технологическом процессе и конечной стоимости. Дальше к работе может приступать застройщик, руководствующийся проверенными решениями. Анализ информационной модели объекта, созданной в ARCHICAD путем применения определенных инструментов, позволяет выявить самые эффективные решения, касающиеся расположения квартир или оптимизации пространства, которое отведено под гараж.

По мнению Егора Глебова, BIM решения и способ их интеграции в систему имеют большое значение, когда подготавливается презентация для клиентов и потенциальных партнеров. Благодаря им заказчик получает результат, который полностью удовлетворяет его. Впоследствии довольный клиент рекомендует исполнителя своим коллегам, то есть потенциальным партнерам.

Использование программы ARCHICAD вместе с BIM инструментами дает возможность собрать всю информацию о проекте на этапе, когда идет подготовка к тендеру и оформляется проектная документация. BIM технологии – уникальная возможность выявлять слабые места проекта, которые в будущем могут негативно отразиться на бюджете. Говоря иначе, в программе ARCHICAD проблемы можно решать на начальных стадиях, чтобы исключить удорожание проекта и улучшение качества строительства.

аксессуары стен архикад видео YouTube

…

4 лет назад

http://obucheniedoma.ru/youtube — перейди и получи БЕСПЛАТНЫЙ видеокурс «Archicad — Моделирование Коттеджа», http://archicad.obucheniedoma.r…

…

4 лет назад

ArchicadWall Acsessories.

…

2 лет назад

Быстрый способ морфом с возможностью вывода спецификации для подсчета площади подшивки.

…

8 меc назад

1.Скачиваем “ARCHICAD модель” и “ARCHICAD макросы” 2.Распаковываем архив, создаем папку, в которой лежат и модели,…

…

4 лет назад

В этом ролике мы рассмотрим функцию Замены Покрытий Торцов с учетом Примыкающих Стен. Получить дополнител…

…

4 лет назад

Инновационный ассортимент щитов и аксессуаров подходит для возведения всех типов стен и колонн. Легкие…

…

11 меc назад

На первый взгляд может показаться, что для строительства коммерческой недвижимости, коттеджа или небольшо…

…

4 лет назад

http://obucheniedoma.ru/youtube — перейди и получи БЕСПЛАТНЫЙ видеокурс «Archicad — Моделирование Коттеджа», http://archicad.obucheniedoma.r…

…

6 лет назад

http://obucheniedoma.ru/youtube — перейди и получи БЕСПЛАТНЫЙ видеокурс «Archicad — Моделирование Коттеджа», http://archicad.obucheniedoma.r…

…

2 лет назад

Вторая часть ролика по оптимальному РУЧНОМУ (на мой взгляд) построению скелета каркасного дома в Архикад.

…

1 лет назад

Ссылка на панораму: https://www.dropbox.com/s/1ebyo5g4kyxiedd/%D0%B2%D0%B0%D0%BD%D0%BD%D0%B0%D1%8F_201017_MOBILE.pno?dl=0 …

…

2 лет назад

Седьмая часть ролика по оптимальному РУЧНОМУ (на мой взгляд) построению скелета каркасного дома в Архикад.

…

4 лет назад

Более подробная информация о том что такое 3d визуализация, как научится визуализировать и как на ней зараба…

…

3 лет назад

Узнайте как сделать отделку стен в архикаде, посмотрев этот видео-урок. Коротко и доступно покажу, как прави…

…

5 лет назад

…

3 лет назад

Изготовление чертежей и 3д визуализация на заказ: http://3dkonstruktor.wix.com/one-page-layout-ru ———————————————————-…

4Creates

Профессиональный инструмент, используемый для проектирования строительных сооружений. Имеет обширный набор инструментов и передовых функций, необходимых архитектору при создании проектной документации и визуализации объекта в трехмерном пространстве. Интерфейс приложения выполнен эргономично и продуманно. Изучив уроки для начинающих Архикад, пользователи смогут управляться с несложными моделями. Эти базовые знания помогут в будущем разобраться в крупномасштабных объектах. Раскрыть весь потенциал редактора и получить необходимые знания Вам помогут следующие видеокурсы.

Для начинающих пользователей видео уроки ArchiCAD будут весьма полезны. Здесь Вы сможете ознакомиться с базовыми инструментами редактора. Этот видеокурс поможет во всём разобраться с нуля. Суммарная продолжительность уроков составляет более 8 часов необходимой информации.

Изучаем интерфейс

Начиная осваивать программу, знакомятся с ее интерфейсом, о чем подробно рассказано в видео. При запуске появляется окно выбора проекта, где можно создать новый либо выбрать уже существующий. Сверху находится командное меню, по центру — команда состояний, ниже — информационное табло, слева — панель инструментов. Основное место занимает рабочее поле. Во вкладке «Файл» собраны операции, которые можно производить с файлом (открыть, сохранить, вывод на печать и др.). Вкладка «Редактор» содержится опции элементов проектирования (порядок отображения, изменения формы, расположение). Во вкладках «Вид» — инструменты отображения проекта, в «Конструирование» — настройка этажей, навесной крыши, редактирование и операции соединения. Настройки перьев, графическая замена, реконструкция, визуализации собраны во вкладке «Документ». Настройку реквизитов элементов и среды проекта можно сделать через «Параметры». Установки навигации по этажам и т.д. находятся во вкладке «Окно».

Печать чертежей с плана этажа

Конечно, ни одна религия не запрещает этот способ, но удобным его точно не назовешь. Если нужно внести изменения в оформление чертежей, то придется это делать долго и нудно для всех копий.

4. Можно и так, но лучше с макета.

Специально для того, чтобы сделать нашу жизнь легче, в ArchiCAD существует система макетов и основных макетов. На основном макете располагаются рамки, штампы и прочие радости, которые одинаковы на всех листах, а на макете выкладываются чертежи и надписи для каждого листа в отдельности. Получается, что одна рамка с основной надписью просвечивает через все макеты, и ее не надо вставлять на каждый лист по отдельности. Причем названия и номера макетов выводятся автоматически.

Планы по этажам

Сама идеология BIM проектирования предполагает построения виртуальной модели здания в реальных размерах. Как и в реальном здании, здесь есть логическое деление на этажи, чтобы легче было работать с моделью и выводить поэтажные планы.

Пожалуй, самый экзотический метод использования этажей не по назначению — это создание различных планов одной квартиры (план полов, план потолков…) на разных этажах. В результате мы имеем картину вроде следующей: на 1 этаже обмерный план, на втором — монтаж-демонтаж, на третьем — план с мебелью и так далее, сколько требуется чертежей в проекте. Весьма причудливо все это выглядит, если открыть в 3Д окне.

1. Неправильное использование этажей.

Метод серьезно затрудняет работу с несколькими реальными этажами, доводку модели в 3Д, да и редактирование самих чертежей тоже становится нелегким делом. Например, если у вас 30 чертежей, и на всех надо подвинуть пару перегородок, вносить изменения придется довольно долго.

2. Правильное использование этажей.

Трудно сказать, откуда появилась идея использовать этажи не по прямому назначению. Тем, кто уже к этому привык, горячо рекомендую осознать логическую связь этажа реального здания и этажа в архикаде, и начать использовать для разделения планов одного уровня специально предназначенные для этого слои.

Изучаем интерфейс



Начиная осваивать программу, знакомятся с ее интерфейсом, о чем подробно рассказано в видео. При запуске появляется окно выбора проекта, где можно создать новый либо выбрать уже существующий. Сверху находится командное меню, по центру — команда состояний, ниже — информационное табло, слева — панель инструментов. Основное место занимает рабочее поле. Во вкладке «Файл» собраны операции, которые можно производить с файлом (открыть, сохранить, вывод на печать и др.). Вкладка «Редактор» содержится опции элементов проектирования (порядок отображения, изменения формы, расположение). Во вкладках «Вид» — инструменты отображения проекта, в «Конструирование» — настройка этажей, навесной крыши, редактирование и операции соединения. Настройки перьев, графическая замена, реконструкция, визуализации собраны во вкладке «Документ». Настройку реквизитов элементов и среды проекта можно сделать через «Параметры». Установки навигации по этажам и т.д. находятся во вкладке «Окно».

Уроки ArchiCAD для начинающих

Для начинающих пользователей видео уроки ArchiCAD будут весьма полезны. Здесь Вы сможете ознакомиться с базовыми инструментами редактора. Этот видеокурс поможет во всём разобраться с нуля. Суммарная продолжительность уроков составляет более 8 часов необходимой информации.

Чтобы ознакомиться с форматом обучения данных уроков, предлагаем просмотреть первые 5 видеоуроков из сборника. Загрузить бесплатно уроки Архикад можно в конце новости.

Создание нового проекта. Постройка плана первого этажа здания.

Построение плана второго этажа, расстановка дверей и окон, создание лестницы.

Учимся делать крышу и строить разрезы.

Моделирование прилегающей территории: земли, тротуара, бордюра, крыльца и цоколя здания.

Учимся визуализировать проект, делать изображения созданной модели.

Урок 1 –Моделируем план первого этажа (Часть 1)Урок 2 –Моделируем план первого этажа (Часть 2)Урок 3 – Работа с этажами (Часть 1)Урок 4 – Работа с этажами (Часть 2)Урок 5 – Моделирование крышиУрок 6 – Расстановка мебели и светильниковУрок 7 – Обустройство территорииУрок 8 – Визуализация и работа с материалами

Сборник №11. Как создать линии со своим символом2. Как создать штриховку с текстурой3. Как поменять толщину перекрытия крыши4. Как создать многослойную конструкцию5. Как сделать «гладкие углубления и холмы»6. Как вернуть вид в 3D окне7. Как сделать одинаковую текстуру в 3D окне и на фотографии8. Как сделать окно на 2 этажа9. Как сделать стеклянную крышу10. Как сделать коньки на крыше

Сборник №211. Как сделать фахверк12. Как создать простую текстуру13. Как сделать отображение зон в 3D окне14. Как распечатать вид без текстур15. Карта видов и набор издателя16. Моделируем арочную оконную конструкцию17. Раскладка плитки стандартными средствами ArchiCAD18. Ответы на вопросы форума19. Создание окна инструментов «Навесная стена»20. Создание сводчатой крыши

Сборник №31. Моделирование дугообразного окна2. Моделирование мягкой мебели инструментом «Morph»3. Моделирование сваи4. Моделирование элементов сруба5. Проблема загрузки расширений6. 7 ошибок начинающего пользователя7. Моделирование основания тумбы балюстрады (Часть 1)8. Моделирование основания тумбы балюстрады (Часть 2)9. Как смоделировать крышу оболочкой «Shell» (Часть 1)10. Как смоделировать крышу оболочкой «Shell» (Часть 2)11. Моделирование пандусов и заездов для колясок (Часть 1)12. Моделирование пандусов и заездов для колясок (Часть 2)

Скачать весь курс для начинающих

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

Комплексные решения в разработке проекта посредством BIM инструментов программы ARCHICAD

Компания «АПЕКС» существует относительно недавно, но это не делает ее менее креативной. К тому же, она достаточно стремительно развивается. В момент основания бюро (апрель, 2014 г.) проектный отдел состоял из 16 человек, на сегодняшний день их количество увеличилось до 300. Как считают основатели «АПЕКС», успешной фирма стала во многом благодаря комплексному проектированию, а также активному применению BIM инструментов программы ARCHICAD, которые специалисты заприметили еще в начале деятельности.

Егор Глебов, руководивший архитектурной группой «АПЕКС» на протяжении двух лет с самого основания фирмы, отмечал, что в условиях современной экономики просто необходимо искать оптимальные решения, причем, они должны касаться проектирования. Добиться подобной оптимизации компании помогает использование программы ARCHICAD, которая является лучшим комплексным BIM инструментом.

Бюро «АПЕКС» стало генеральным проектировщиком, управляющим каждым значимым этапом проекта. Наличие единой BIM модели, созданной в программе ARCHICAD посредством BIM инструментов, помогло специалистам фирмы ускорить цикл этапов разработки проекта и его реализации.

Выполнять особенно сложные задачи компания доверяет сторонним консультантам по пожарной безопасности и технологам, использующим BIM инструменты других программ. Следовательно, когда концепция только разрабатывается, о ее слабых местах, требующих особого внимания, известно всем участникам этапа проектирования. Данный подход к выполнению работ в программе ARCHICAD дает возможность улучшить конструктивную и инженерную часть проекта, пожарную безопасность и прочие критерии.

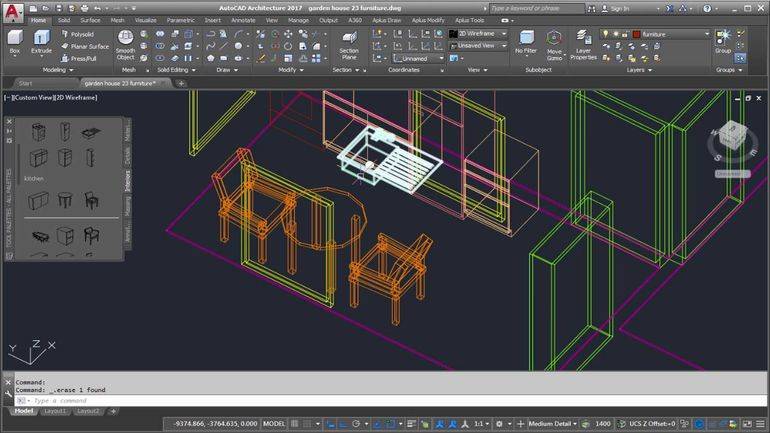

AutoCAD Architecture

Плюсы: отличные инструменты архитектурного черчения; высококачественные средства визуализации; работает с облачными технологиями Autodesk; экономичный и удобный интерфейс.

Еще один программный пакет от Autodesk с мощными инструментами моделирования и проектирования. Те, кто настроен фундаментально, будут несказанно рады упору на 2D модели и мощным инструментам, значительно облегчающим процесс черчения и создания смет. При этом, несмотря на «архитектурный базис», AutoCAD Architecture идеально подойдет и для 3D моделирования на основе созданных чертежей. Данная программа перекликается с Revit в аспекте коммуникации: перенос проектов в облако аналогично позволяет работать сообща.

Сервисы рендеринга помогают подготовить панорамные и реалистичные изображения вашего будущего загородного дома, и при этом системные требования ПО не обязывают компьютер к тяжелым внутренним расчетам. AutoCAD Architecture – профессиональный софт и требует определенных навыков работы с функционалом. Однако если вы потратите время на освоение среды, проектирование будет вам только в удовольствие.

Можно ли в ArchiCAD’е загрузить свою текстуру?

Создать новую тему

Ни один зарегистрированный пользователь не просматривает эту страницу.

Люстры для кухни в современном стиле: 100+ фото лучших моделей и советы по выбору

Лучшие статьи на сайте ИВД

• Строительство и ремонт
• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность и домашняя автоматика
• Бани, сауны, бассейны
• Строительные материалы
• Отделочные материалы
• Инструменты
• Техника
• Законы и финансы
• Технониколь

• Дизайн и декор
• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт

• Перепланировки
• Каталог домов

Журнал

Новости

События

• О проекте
• Реклама на сайте
• Реклама в журнале
• Пользовательское соглашение

Контакты

• О проекте
• Реклама на сайте
• Реклама в журнале
• Пользовательское соглашение

Реклама на сайте

Реклама в журнале

Пользовательское соглашение

Контакты

Вы профессиональныйархитектор илидизайнер?

ИВД. Ремонт и отделка

Вы профессиональныйархитектор илидизайнер?

Сайт IVD.ru — ведущий интернет-проект, посвященный вопросам реконструкции и оформления интерьера жилых помещений. Основной контент сайта составляет архив журнала «Идеи Вашего Дома» — эксклюзивные авторские статьи, качественные иллюстрации, практические советы и уроки. Над проектом работает команда профессионалов в тесном сотрудничестве с известными дизайнерами, архитекторами и ведущими экспертами издательства.

На нашем сайте вы можете подобрать комплексные дизайнерские решения; просмотреть подробные обзоры рынка строительных и отделочных материалов, мебели, техники и оборудования; сравнить собственные идеи с дизайн-проектами ведущих архитекторов; напрямую пообщаться с другими читателями и редакцией на форуме.

Вы профессиональный архитектор или дизайнер?

голоса

Рейтинг статьи

Выбор места на участке

Две группы факторов, которые влияют на место будущего дома, имеют рекомендательный и обязывающий характер.

К последним относятся:

• Противопожарные нормы. Регламентируют правила расположения зданий в зависимости от пожарной опасности. Например, расстояние между постройками из негорючих материалов – не менее 6 метров, для дерева и других горючих материалов – 12 м.
• Санитарные нормы. Регламентируют расстояние от дома до хозяйственных построек, ЛЭП, деревьев и прочего.

Для правильного выбора места расположения дома необходимо учесть множество факторовИсточник goroddomov.ru

Соблюдение правил рекомендательного характера остается на усмотрение хозяев:

• Ориентация по сторонам горизонта. Выход окон на юг или восток позволит добиться максимального естественного освещения.
• Учет преобладающих ветров. Не стоит устраивать дополнительные окна и двери с подветренной стороны.
• Расстояние до проезжей части. Чем больше расстояние до дороги, тем тише будет в доме, но увеличит подъездной путь.
• Внешний вид из окна. Предпочтительнее расположение окон с видом на сад, чем во двор усадьбы и на хозяйственнее постройки.

Для соблюдения всех норм и выбора наиболее подходящего места необходимо обратиться в проектную организацию.

[ArchiCAD] Cadimage VS Конструктор кровли | 2 Способа построения объёмной кровли

3778

285

25

00:09:41

11.08.2021

В этом уроке мы разберем инструмент “Крыша”, функцию “Подрезать под Односкатную Крышу” и 2 способа создания обьемной черепицы, а также плагин Cadimage tool.

00:00 intro
00:15 Модель для работы
00:52 Инструмент “Крыша”
02:40 Подрезать под Односкатную Крышу
03:25 Конструктор Кровли
06:50 Cadimage 2 способ

2 Способа построения объёмной кровли:
????
Создаем башню “Навестной Стеной”.
????
Пошаговое моделирование дома ArchiCAD + Lumion | Для новичков.
????

YouTube:????
Instagram:????
TikTok:????

#Cadimage #ArchiCAD #Roof #Моделирование #Крыша #Rendering #Design #Кровля

Подробности

Возможности Архикада

Есть разные системы для автоматического проектирования, и некоторые из них обладают универсальным характером. посредством них можно решать задачи во всевозможных сферах деятельности. Но из-за подобной универсальности, их возможности будут меньше в сравнении со специальными средствами. Такое программное обеспечение будет работать на разных языках, в том числе и на русском. Также выпускают большое число справочной литературы для программы и учебников. Архикад – это программа, которая нужна для получения трехмерной модели здания. В такой среде архитекторы не занимаются непосредственным черчением, и ему предоставлена возможность применять огромное количество специальных блоков, из которых сделана конечная продукция. На базе созданного Архикад может подготовить соответствующий чертежный комплект и сопроводительная документация. Но на ней не получится работать с нуля, и для успешного выполнения проектов требуется быть настоящим мастером дела. Работа над проектом протекает в течение определенных этапов, и предлагаем рассмотреть их дальше.

Создание этажного плана

Для каркасного дома в Архикаде потребуется вначале провести работы на отдельных планах этажей в доме. При этом он будет планировать размещение стен, окон, перегородок и дверных коробок. Специалист работает над тем, чтобы создавать перекрытия и определяет места, где будут размещены лестницы

При этом важно думать не просто над деталями архитектуры, но и планировать размещение предметов мебели, оборудования, а также работать над размещением приборов для освещения. Чтобы производить все перечисленные тут операции, архитектору предоставляют специализированные модули и объектные библиотеки

Создание документации (сопроводительной)

После того, как будет создан проект, потребуется произвести подготовку чертежей и остальных сопроводительных документов. Именно это и делают на втором этапе по разработке. При этом речь идет не просто о том, чтобы начертить чертежи в требуемых ракурсах, но и сделать на них определенные пометки, наносить размеры, выставить условные обозначения в соответствии с требованиями всех важных инструкций. Помимо чертежей требуется подготовить требуемые спецификации, а еще предоставить смету. Также есть возможность создавать материалы для того, чтобы презентовать их заказчику. Ощутимая часть работы по проектированию производится в автоматическом режиме. Специалистам достаточно подобрать определенную операцию и указать все важные параметры.

Для выполнения работ можно применять и результаты, которые получены посредством остальных систем для автоматического проектирования

Для того, чтобы сделать этой, важно использовать функцию файлового импортирования. При этом поддерживают рабочую возможность с 15 самыми популярными форматами файлов (графических)

Аналогичным образом есть возможность передавать проекты, которые созданы в Архикаде, для применения в остальных САПР системах. В частности, есть функция передачи подготовленных смет в бухгалтерские программы.

Печать чертежей с плана этажа

Конечно, ни одна религия не запрещает этот способ, но удобным его точно не назовешь. Если нужно внести изменения в оформление чертежей, то придется это делать долго и нудно для всех копий.

4. Можно и так, но лучше с макета.

Специально для того, чтобы сделать нашу жизнь легче, в ArchiCAD существует система макетов и основных макетов. На основном макете располагаются рамки, штампы и прочие радости, которые одинаковы на всех листах, а на макете выкладываются чертежи и надписи для каждого листа в отдельности. Получается, что одна рамка с основной надписью просвечивает через все макеты, и ее не надо вставлять на каждый лист по отдельности. Причем названия и номера макетов выводятся автоматически.

Итого

Честно говоря, проектирование загородного дома – это не та задача, которую можно решить наскоком, а без опыта и навыков моделирования эта задача усложняется в разы. Тем, кто готов подойти к процессу фундаментально, мы рекомендуем скрестить Revit и AutoCAD Architecture, чтобы одновременно работать и с информационной моделью дома, и с чертежной частью. Тем, кто просто хочет посмотреть на приблизительный результат, лучше поработать со SketchUp, ведь эта программа одна из самых облегченных САПР на рынке, которая не потребует от вас серьезных временных вложений.

В качестве бонуса предлагаем ознакомиться с получасовой версией создания дома от А до Я в SketchUp, чтобы посмотреть как в целом проходит моделирование.
