Выбор автоматов в домовой или квартирный щиток
В электрощитке могут использоваться следующие виды устройств:
- Автомат. Помогает отключить все питание с помощью ручного управления, а также реагирует (разрывает цепочку) при КЗ в цепи.
- УЗО. Этот прибор регулирует процесс утечки тока, который возникает при повреждении изоляции или в случае, если кто-то схватился за провод. При возникновении одной из вышеуказанных ситуаций цепочка разрывается.
- Диф. автомат в одном корпусе содержит два устройства: контролирует и наличие КЗ и тока утечки. Именно благодаря своей универсальности, подобные автоматы пользуются огромной популярностью.
Дифференциальные автоматы нередко устанавливают вместо связки — УЗО+автомат. Так, можно сэкономить место в электрощитке — его потребуется меньше на 1 модуль. Иногда это помогает спасти ситуацию: к примеру, вам необходимо включить еще одну линию электрического питания, а места нет, как и свободного автомата
В таких случаях приходиться все решать слишком радикально, поэтому проще оставить немного места.Важно! Диф-автомат ставят вместо связки автомата и УЗО
Чаще всего монтируется два устройства. Во-первых, это дешево (диф.приборы стоят дороже), во-вторых, при срабатывании одного из защитных аппаратов, вы точно поймете, что случилось и что стоит искать: КЗ (если вырубается автомат) или утечку (включилось УЗО). При срабатывании диффференциального автомата, с большей долей вероятности, вы этого не обнаружите. Однако, выход есть, можно поставить специальную модификацию, которая имеет флажок, который показывает, из-за какой проблемы, оборудование стало подавать сигналы.
УЗО выбирают по току, который нужен для потребителей этой группы. Высчитывается он легко. Сложите макс. мощности всех работающих аппаратов в группе, разделите на 220 В, получите нужный результат. Номинал прибор лучше взять чуть больше, иначе он вырубится из-за перегруза. К примеру, сложив мощность всех приборов в группе, вы получите 6,5 кВт (6500 Ватт). После деления на 220 В, получится 6500 Ваттт / 220 В = 29,54 А.

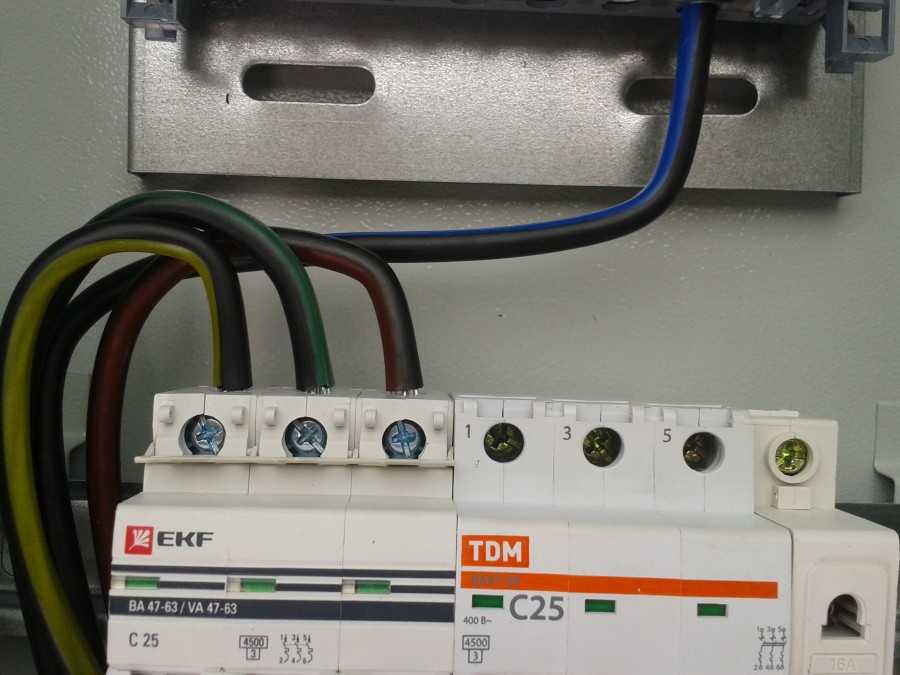

Подключение автоматов в щитке – вход сверху или снизу?
Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.
Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:
Как видно в правилах сказано, что питающий провод при подключении автоматов в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.
Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя. Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.
Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху.
У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.
Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху.
Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу.
Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.
По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.
Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.
Теперь представим, что подключение автоматов в распределительном щите Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.
В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.
| Поэтому в правилах ПУЭ подключение питающего проводника к неподвижным контактам подразумевает лишь подключение на верхние клеммы в целях общего порядка и эстетики. Я сам сторонник подключения питания к верхним контактам автоматического выключателя. |
Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.
Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.
Выбор комплектующих и аксессуаров для электрического щита
Корпус щита
Первым делом необходимо купить правильный ящик. Для квартиры оптимальным будет встроенный вариант, как наиболее эргономичный
Металл или пластик — неважно, главное, это качество исполнения. Самыми удобными и практичными можно считать модели от ведущих производителей из Европы
Если квартира плотно электрифицирована, и проводов много, то неоспоримым плюсом для монтажника будет щит, в котором есть съёмные стенки (задняя, верхняя, нижняя). В некоторых моделях DIN-рейки также можно быстро снимать или отодвигать.
Спецификация модульных устройств
Выбираем автоматы защиты, УЗО, дифференциальные автоматы, контакторы, различные реле. Также на рейку могут устанавливаться модульные розетки, шины, трансформаторы, блоки питания, устройства контроля и управления.
Все устройства подбираются по нескольким ключевым параметрам:
- номинальная рабочая сила тока;
- скорость срабатывания (автоматы);
- ток отключения (для УЗО, автоматов, дифавтоматов);
- допустимая частота срабатывания (контактор).
Эти характеристики высчитываются для каждой подключаемой цепи отдельно
Здесь очень важно, чтобы система оказалась сбалансированной. Например, нельзя для слабого потребителя устанавливать слишком мощный автомат, который не сможет нормально защитить проводку от перегрузки
Так, для освещения применяют автоматы с номинальным током 6, 10 Ампер, для обычных силовых розеток потребуется устройство на 16 А. Водонагреватель, стиральная машина, кондиционер также можно запитать через 16-Амперные автоматы. Мощная электроплита потребует защитное устройство в 20–25 Ампер. На ввод нужен будет двухполюсный автомат на 32–60 А, в зависимости от суммарной потребляемой мощности объекта.
Цепи должны отключаться независимо друг от друга и, желательно, по порядку — «от ветвей к стволу». Это и есть селективность, которая необходима, чтобы при внештатной ситуации не обесточивался весь объект, и было проще найти неисправность.
Для этого автоматы имеют так называемую «уставку» по времени срабатывания (в электротехнике бывают варианты уставок по частоте, мощности, напряжению). Например, если в схеме есть несколько автоматов на 25 Ампер, то на потребителя ставят устройство, выключающееся за 0,1 секунды, а на вышестоящий автомат — 0,5 секунды.
Номинальный ток УЗО рассматривают в комплексе с рабочим током подчинённых автоматов. Он должен быть выше, чтобы при возникновении проблем сначала мог отключиться автомат, и дорогостоящее УЗО не было повреждено. К 16-Амперным автоматам ставят устройства защитного отключения на 20 и 25 Ампер. С автоматом для плиты в 25 А используется УЗО на 40 Ампер.
Ток отключения УЗО будет характеризовать, насколько оно чувствительно. Выделяют устройства для быстрой защиты человека, например, УЗО на 10 мА ставят для:
- розеток ванной комнаты;
- водонагревателя;
- стиральной машины;
- розеток в детской.
Однако такие устройства в некоторых случаях могут выдавать ложные срабатывания, поэтому довольно ходовыми являются УЗО на 30 мА (розетки кухни, тёплый пол и т. п.). Для обеспечения пожарной безопасности используют модели с током срабатывания 100–300 милиАмпер.
Вспомогательные материалы
DIN-рейка обычно есть в наборе, но даже фирменные распределительные щиты не всегда комплектуются хорошими шинами. Поэтому их приходится добирать отдельно. Это должна быть планка с достаточным количеством отверстий, обязательно с пластиковым протектором для крепления на рейке или на стенках ящика. В идеале, если токоведущие части шин закрыты крышкой. Потребуется шина для нейтрали (ноля) и заземления.
Если по схеме предполагается на одно модульное устройство подключать больше двух проводников, то стоит приобрести клеммные колодки, чтобы надёжно и аккуратно сделать разветвление. Они тоже могут быть спроектированы для монтажа на DIN-рейку.
Для передачи напряжения между модульными устройствами (УЗО, автоматы) в одном ряду удобно воспользоваться изолированными гребёнками. Они обеспечивают хороший контакт, выдерживают большие нагрузки, экономят время, улучшают эргономику собранного распределительного щита. Можно приобрести гребёнки разной длины и нарезать их по необходимости (приобретайте также боковые заглушки).
Чтобы подключать многополюсную автоматику, есть гребёнки на несколько независимых рядов.
Между рядами модульных устройств фазу придётся раздавать куском провода, тогда его зачищенный край нужно обжать в наконечнике. Лучше подойдут изделия длиной от сантиметра и более. Чтобы зажать два проводника в одном автомате, стоит применить двойные наконечники. Есть модели на 3 провода, на жилы разного сечения.
Характеристики мест расположения электрического щитка
Электрощит для квартиры, как правило, это ящик из пластика или металла. Внутри него размещены DIN рейки. Это специальный металлический профиль, применяемый при электротехнических работах. На профиль этого вида легко устанавливаются модульные автоматы, дифференциальные реле, розетки, и так далее.
Раньше в квартирных щитках также устанавливали и счетчики. Но по новым требованиям счетчики электроэнергии выносятся за пределы жилых помещений (домов и квартир). Они ставятся на лестничных клетках в поэтажных щитках или в навесных ящиках на стенах домов. Это нужно для того, чтобы инспектор мог в любой момент, не заходя внутрь дома или квартиры, получить доступ к счетчику, и снять с него показания.
Влияние места расположения электрощитка в квартире.
Место расположения электрического щитка в квартире необходимо выбирать с особой тщательностью. От этого зависят следующие показатели:
- общий метраж электрической проводки от щитка к розеткам, выключателям и светильникам;
- удобство расположения с учетом необходимости поиска и использования щитка в темноте (это необходимо, например, чтобы проверить и включить сработавший автомат);
- соблюдение пожарной безопасности (нельзя устанавливать щитки вплотную к вешалкам с одеждой, в гардеробных, и там, где есть возможность воспламенения чего-либо).
Существующие ограничения.
Существуют ограничения на установку с указанием мест, где категорически нельзя размещать электрощиты. Это следующие места:
- помещения с повышенной влажностью: кухни или ванные комнаты;
- стены около газовых труб, плит, и/или колонок;
- места, расположенные выше уровня доступа взрослого человека (это требование необходимо для возможности видеть маркировку, управлять автоматами и дифавтоматами).
Лучшие места для установки квартирных электрощитов.
- Лучшими местами признаются места, имеющие свободный доступ. Это коридоры, прихожие, или те, которые не будут заставлены хламом ни при каких обстоятельствах. Потому что это может затруднять доступ и повышать опасность возникновения пожара.
- Самые светлые места (при наличии такой возможности).
- Места, где присутствует хорошая, желательно естественная вентиляция. Это требование должно соблюдаться для того, чтобы при коротком замыкании и выделении некоторого количества дыма он мог рассеяться.
- Не стоит забывать и о корпусе для щитка. Щиток для автоматов в квартиру должен хорошо смотреться и вписываться в общий дизайн квартиры. Удобным и рациональным решением является ниша около входной двери, которой снабжены многие современные квартиры. Для ниши достаточно только подобрать подходящую дверку.
Типы щитков
По способу исполнения различают два типа щитков:
Навесной электрощиток
- Накладные или навесные. Установка ящиков данного типа выполняется к основанию наружной обвязкой при помощи шурупов, саморезов или болтов (в зависимости от стены). Для монтажа не требуется выполнения ниши в стене, что облегчает процесс установки. Щиты подходят для прокладки открытых и скрытых проводок. В случае необходимости ящик можно заменить щитом большего размера, в котором будет монтировано дополнительное оборудование. Навесные электрощиты незаменимы при отсутствии возможности установить внутреннее устройство из-за толщины стен. Их установка обходится дешевле по сравнению с ящиками встраиваемого типа. Недостатком является объемность щита, который выступает от стены на 10-15 см. Поэтому место его установки требует тщательного выбора.
- Встраиваемые. Внутренние щиты используются для проводки скрытого типа и предназначены для монтажа в специальную нишу, оборудованную гипсом. К достоинствам устройства можно отнести эстетичный внешний вид (по окончании монтажа на виду остается лишь крышка, которую можно задекорировать). Недостатки: необходимость пробивания ниши при установке; трудоемкий демонтаж в случае необходимости переноса в иное место.
Встроенный электрощиток
Выбор автоматов в квартирный или домовой щиток
Лучше всего приобретать комплектующие для щитка марок ABB, Legrand, Schneider Electric. Во-первых, это всемирно известные марки, а во-вторых, их оборудование отличается высочайшим качеством, хотя выложить за него придется немного больше. На комплектующие китайских марок EKF и IEK имеются нарекания, использовать их в бытовых электрощитках не так безопасно, но стоят они дешевле.
Основными элементами любого электрощита являются: автоматы, устройства защитного отключения и дифференциальные автоматы. Автомат служит для ручного включения и отключения питания, к тому же он автоматически разрывает цепь при возникновении КЗ. УЗО обрывает цепь при возникновении слишком большой утечки тока. Дифавтомат – это УЗО и автомат в одном корпусе.
Обратите внимание! Электрики предпочитают ставить в щитки автоматы и УЗО, поскольку в случае возникновения неисправности будет лучше видно, что произошло: утечка или короткое замыкание. Использовать можно как автоматы в связке с УЗО, так и дифавтоматы
Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки
Использовать можно как автоматы в связке с УЗО, так и дифавтоматы. Последние стоят дороговато, поэтому устанавливать их в щиток в большом количестве накладно. Собирая электрощиток, берите комплектующие одной марки.
Замена электрощита от застройщика
Для правильного понимания, зачем менять щит в новостройке от застройщика. Стараясь свести к минимуму свои расходы, строительная компания устанавливает дешевые и ненадежные автоматы. Довольно часто монтаж электрики в новостройке выполняют рабочие, не имеющие профессиональных навыков в данной работе. Итог… большая часть изоляции кабелей повреждена, имеет некачественные соединения и оголенные участки. Этого уже достаточно, чтобы избавиться от такого щитка и заменить на новый. Сравните электрический щит от застройщика и нормальный качественный электрощит… вопрос снимается сам собой.
Особенности электрического щита
Электрический щиток с автоматами представляет собой ящик из пластмассы или металла, в котором размещаются электроприборы. В обязательном порядке устанавливаются:
- основной выключатель;
- счётчик расхода электричества.
Входной автомат, равно как и счётчик, должен пломбироваться. Кроме перечисленных устройств, распределительный щит оборудуют автоматическими выключателями – они защищают домашнюю сеть.
В зависимости от способа крепления распределительные щиты делят на:
- Накладные. Достоинство – простота установки.
- Встраиваемые. Требуют создание ниши в стене. Положительная сторона – экономия пространства в помещении.
Правила соединения проводов
Практический момент – соединение проводов. Оно осуществляется или посредством распределительных/монтажных коробок или напрямую, при помощи клемм или скрутки.
Схема расположения распределительных коробок в местах пересечения горизонтально и вертикально проложенных проводов. Назначение РК – объединение потребителей в группы или отдельные линии. Это позволяет более экономно расходовать кабель и упрощает процесс монтажа
Прятать распредкоробки под штукатурку или обои рискованно – для ремонта придется удалять облицовку. В связи с этим некоторые электрики реализуют другой способ соединения проводов – с монтажными коробками для розеток и выключателей.
Преимущество такого способа состоит в свободном доступе к местам соединений, минус – в увеличенном расходе кабелей.
Для соединения проводов в розеточной линии применяют термоусадку, для монтажа осветительной сети – клеммы Wago с пружинным механизмом.
Кроме того, многие используют клеммные колодки, опрессовку и традиционную пайку.
Рассмотрим порядок опрессовки гильзами:
Это один из простейших и эффективных способов самостоятельного монтажа проводов, для осуществления которого необходимы пресс-клещи, гильзы по размеру, горелка и термоусадочный материал.
Подробный разбор способов соединения проводов мы рассмотрели здесь.
4 Комплектующие – какой щит и модули выбрать
Корпус распределительного щита выполняется из металла или пластмассы, закрепляется на стене или утапливается в нее. При скрытой проводке больше подходит щиток распределительный, скрытый в нише стены. Внешний щит можно установить в доме или на улице. Вопрос выбора немаловажный: очень дешевый пластиковый корпус быстро приходит в негодность. Лучше покупать ящик, имеющий съемные стенки, в котором легко снимаются или отодвигаются DIN-рейки. По размеру лучше иметь некоторый запас внутреннего пространства.
Выбираем щиток в квартиру
Начальным элементом любой схемы является вводный автомат, который отключает поступление электричества в дом. Его номинальные показатели зависят от общей мощности, потребляемой домом. Постановлением Правительства РФ определено, что сетевые организации осуществляют стандартное подключение электроснабжения 380 В на 15кВт. Если требуется больше, подключают за дополнительную плату.
Дальше подбираются: счетчик модульного типа, автоматические выключатели, УЗО или дифференциальные автоматы. При выборе учитывают:
- номинальную силу тока;
- ток, при котором срабатывают автоматы;
- скорость их срабатывания.
Автоматы устанавливаются в каждую цепь отдельный
Важно рассчитать их параметры: при недостаточной мощности будет постоянно происходить ложное срабатывание. При малой мощности они не смогут выполнять свое назначение – защищать от перегрузки. Автоматы оснащены устройством на время срабатывания
Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии
Автоматы оснащены устройством на время срабатывания. Ниже по цепи следует ставить с меньшим временем отключения, чтобы оно происходило по высходной линии.
Автоматы защиты
Автоматические выключатели должны выдерживать ток в электрической сети помещения при подключении потребителей. Поэтому выбирая автоматы, мы должны провести нехитрые расчеты.
Для начала нужно посчитать суммарную мощность всех электроприборов, которые будут подключены к конкретному автомату, например:
- электрочайник – 2 кВт;
- посудомоечная машина – 1,8 кВт;
- микроволновая печь – 1,5 кВт;
- тостер – 1,1 кВт;
- кофеварка – 1,5 кВт.
Суммируем эти значения, получаем 7,9 кВт. Это значение переводим в Вт, получается 7900 Вт. Делим 7900 Вт на 220 Вольт, получаем 35,9 А. Соответственно автомат мы будем выбирать тот, который способен выдержать ток с запасом, скажем на 40 А.
Элементы, устанавливаемые на щите
Электрощит устанавливается на вводе в дом. Он может быть как внутренним, так и накладным. Накладной установить проще, поэтому для дачного дома, где он будет находиться в любом подсобном помещении, рекомендуется именно эта конструкция.
Для установки распредшкафа наружной установки не требуется специальной подготовки. Его просто нужно закрепить на стене дюбель-гвоздями. Также наружный электрошкаф можно монтировать на улице, например, на столбе.
Несколько советов по выбору электрошкафа:
Берите шкаф с запасом установочных мест. Лучше, если после сборки останется свободное место, нежели элементы будут установлены впритык. Не стоит экономить на стоимости корпуса. Проверяйте, чтобы материал, из которого он изготовлен, был самозатухающим. Лучше всего – шкафы, у которых снимаются стенки. Это обеспечивает легкий доступ к элементам конструкции. Проследите, чтобы DIN-рейки легко отодвигались или вынимались.
Пошаговая инструкция монтажа проводки в гараже
Подготовительный этап
Все строительные работы по вырезанию штроб, разметке, пробиванию отверстий в стенах для кабеля, мест для установки розеток и выключателей. Глубина штробы выбирается индивидуально и будет зависеть: от толщины прокладываемого кабеля или провода в изоляции. Электропроводка должна проходить строго вертикально или горизонтально по стенам, а любой поворот осуществляется под прямым углом. Это правило касается как наружного, так и внутреннего типа монтажа кабельной продукции.
При имеющемся в помещении любом виде отопления нельзя, чтобы провод находился ближе 10 см от нагревающихся труб. Рекомендуется силами специалистов увеличить это расстояние до 25 см. Отверстие под розетки выполняются на расстоянии 0,6 м от пола, а выключатели – на высоте 1,5 м при расстоянии от косяка дверей не меньше, чем на 10-15 см. В отличие от квартир и жилых помещений, в гаражах выключатели освещения устанавливаются чаще всего в районе входных ворот или дверей.
Установка электрощита
Корпус электрощита должен быть выполнен из диэлектрического материала, размеры которого зависят от габаритов всех устанавливаемых в нём автоматов, электросчетчика, УЗО, понижающего трансформатора для освещения ямы. В некоторых случаях электрощитовая делится на две части: щит с вводным автоматом, электросчетчиком и узел с автоматами подачи питания на отдельные группы потребителей (освещение, розетки и т. д.) с возможностью установки понижающего трансформатора 220/ 36 или 12 Вольт. После установки элемента учёта электроэнергии он пломбируется.
Прокладка наружной части электропроводки
Если гараж построен отдельно, то внешнюю часть проводки выполняют воздушным путём, рассчитав сечение кабеля, его длину от ближайшего распределительного пункта энергоснабжения. В случае реализации энергоснабжения гаража в кооперативе эту часть работ берет на себя администрация, прокладывая вводной кабель по стенам гаражей, в дальнейшем отвечая за их сохранность и техническое состояние. Основные требования к воздушной кабельной линии: высота над проезжей частью – не менее 6 м, над пешеходной зоной – 3,74, а ввод в помещение на высоте – не ниже 2,75 м.
Внутренняя проводка в гараже
Тип организации внутренней приводки зависит от типа электроснабжения: однофазное или трехфазное. Конечно, трехфазное напряжение более функциональное, так как даёт возможность подключения не только бытовых приборов, но профессиональной техники, рассчитанной на такое напряжение. Переход электрооборудования на однофазное снижает мощность данной техники.
Вся внутренняя проводка выполняется скрытым (с помощью штроб) или наружным способом (в металлической гофре). Выбор сечения токопроводящей жилы выполняется из расчёта используемой нагрузки по нижеприлагаемой таблице.
| Напряжение 220 В | Напряжение 380 В | |||
| Сила тока, А | Мощность, кВт | Сила тока, А | Мощность, кВт | |
| 1,5 | 19 | 4,1 | 16 | 10,5 |
| 2,5 | 27 | 5,9 | 25 | 16,5 |
| 4,0 | 38 | 8,3 | 30 | 19,8 |
| 6,0 | 46 | 10,1 | 40 | 26,4 |
| 10 | 70 | 15,4 | 50 | 33,0 |
| 16 | 85 | 18,7 | 75 | 49,5 |
| 25 | 115 | 25,3 | 90 | 59,4 |
| 35 | 135 | 29,7 | 115 | 75,9 |
| 50 | 175 | 38,5 | 145 | 95,7 |
| 70 | 215 | 47,3 | 180 | 118,8 |
Освещение смотровой ямы
Питание этих цепей выполняется от трансформатора, понижающего напряжение до безопасной для человека величины меньше 42 вольт. В качестве источников света рекомендуется применять светильники на основе светодиодов из-за их эффективности и экономичности, а также длительного ресурса использования.
Разводка розеточной сети
Основными требованиями являются надежная изоляция мест соединения и правильный расчет сечения кабеля в соответствии с величиной тока нагрузки. При использовании напряжения 220 вольт она выполняется двухжильным кабелем при использовании УЗО и трехжильным при организации электроснабжения розеток с контуром заземления.
Правильная организация заземления
Заземление имеет основную функцию – это защита человека от поражения электрическим током в случае пробоя изоляции оборудования и появления опасности на токопроводящем контуре. Реализация отдельного заземляющего контура в кооперативных гаражах проблематична, в отличие от помещений для автомобиля, расположенных возле частного дома. Заземляющий контур выполняется путем забивания металлических стержней в землю в форме треугольника, последующим их соединением друг с другом.
В качестве заземляющей шины используется металлическая полоса 40*1,5 мм, которая прокладывается непосредственно в гараж, где подключается к заземляющему проводнику.
Конечный монтаж
Когда все модульные устройства налажены и протестированы, остается перенести их в корпус электрощита. Для безопасности следует обесточить электричество. Подготавливается ниша в стене. Собранные устройства на DIN рамке монтируется внутрь корпуса.
Монтируются главная и защитная нулевые шины. При распределении проводов по пучкам, не рекомендуется допускать их пересечений. На шину РЕ крепятся провода защитного ноля. Соблюдается последовательность подключения как на схеме электрощита. Защитный ноль перед коммутацией с клеммой шины – маркируется.
Когда все устройства подключены, начинается проверка на соответствие со схемой подключения. В интернете можно посмотреть фото электрощитка в собранном состоянии.
Требования к распределительным щиткам
К электрическому оборудованию выдвигаются особые требования, поскольку оно отвечает за безопасность эксплуатации бытовых приборов. В обязательном порядке должно быть следующее:
- Наличие технического паспорта с описанием потребителей и номинального тока.
- Разработанная схема подключения.
- Маркировка проводов с обозначением приборов линии.
- Заземление щитка и всех подключаемых устройств.
- Если щит металлический, конструкция и дверцы должны быть заземлены, а покрытие корпуса — диэлектрическое.
- Наличие свободных клемм на шинах нулевого и заземляющего провода.
- Щиток изготовлен из негорючего материала.
Назначение оборудования и важность расчётов
Основное назначение распределительного щита – это защита домашней электросети от перегрузок, а самого помещения от пожара
Тут важно понимать, что проектирование и расчёты всех параметров необходимо провести с максимальной тщательностью
Например, при неправильном расчёте поперечного сечения проводки и монтаже недостаточной величины, нагрузка на сеть может вызвать возгорание изоляционного слоя. Другая крайность – установка слишком мощных автоматов. В таком случае, электроприборы с высоким потреблением энергии могут вызвать выгорание розеток.
Проводка большого сечения, не рассчитанного для конкретных условий, также оставляет сеть беззащитной. При скачке нагрузки, может не произойти защитных действий поскольку автоматические выключатели не успеют вовремя среагировать на критические показатели.
Примерная схема построения электрощита Источник ul-avesta.ru
Схема на несколько групп
Редко схемы электрического питания бывают простыми: групп потребителей разделяют по этажам, отдельно выводят хозяйственные постройки, освещение гаража, подвального помещения, дворика и так далее. При огромном кол-ве потребителей помимо общего УЗО после счетчика, монтируют также автоматы, только с мощностью поменьше — на каждую конкретную группу. Отдельно с обязательным монтажом диф. автомата, выводят электрическое питание для ванной комнаты: это одно из самых опаснейших помещений в любом жилом здании.
Лучше всего установить автоматические выключатели на каждую группу мощностью по 2,5 кВт для сохранения электропроводки.
Распределительный щиток
Оборудование стоит покупать от известных компаний-производителей, которое выделяется высоким качеством. Например бренд «Schneider Electric», «ABB» — качественное электрооборудование, есть еще «IEK» — бренд по-проще и по-дешевле. Вы наверное спросите себя, почему не стоит рассматривать китайские аналоги? На электричестве нельзя экономить, особенно если вам важна ваша жизнь.
Какой щит выбрать?
Выбор типа электрощита делается на стадии проектирования. Он делается, исходя из количества мест для электроаппаратов, места расположения щита, внешних условий, типа электросети и других параметров. Количество посадочных мест для коммутационных и защитных аппаратов в электрощите должно превышать их число, предусмотренное схемой. Это позволит вносить корректировки в существующую схему электроснабжения вашей квартиры и подключать в случае необходимости дополнительные группы электропроводки без замены распределительного щита.
По способу монтажа различают следующие типы коробов для автоматов электрических:
- Навесные щиты. Эти устройства крепятся к стене, к столбу при помощи анкеров, шурупов и других крепежных элементов. Такие щиты не требуют ниши для своего размещения. Их устанавливают в деревянных строениях, других объектах с открытой электропроводкой, а также на столбах. Электрощит на улице должен иметь пылевлагозащищенное исполнение класса не ниже IP54.
- Встраиваемые щиты. Предназначены для монтажа в специально устраиваемую нишу. Применяют такие щиты для устройства электросетей квартир и других объектов со скрытой электропроводкой.
По материалу корпуса щитки электрические под счетчик и автоматы делят:
- На короба в металлическом корпусе. Такие устройства чаще всего устанавливают на улицах. Прочный металлический корпус более устойчив к воздействию внешних условий. Модели для монтажа на улицах обычно имеют замок на двери и окно для считывания показаний приборов учета электроэнергии.
- На щитки в пластиковом корпусе. Такие изделия также производят навесного и встраиваемого исполнения. Щиты из термоустойчивого материала пластрон и других устойчивых к температуре полимеров не уступают по противопожарным свойствам изделиям из металла.

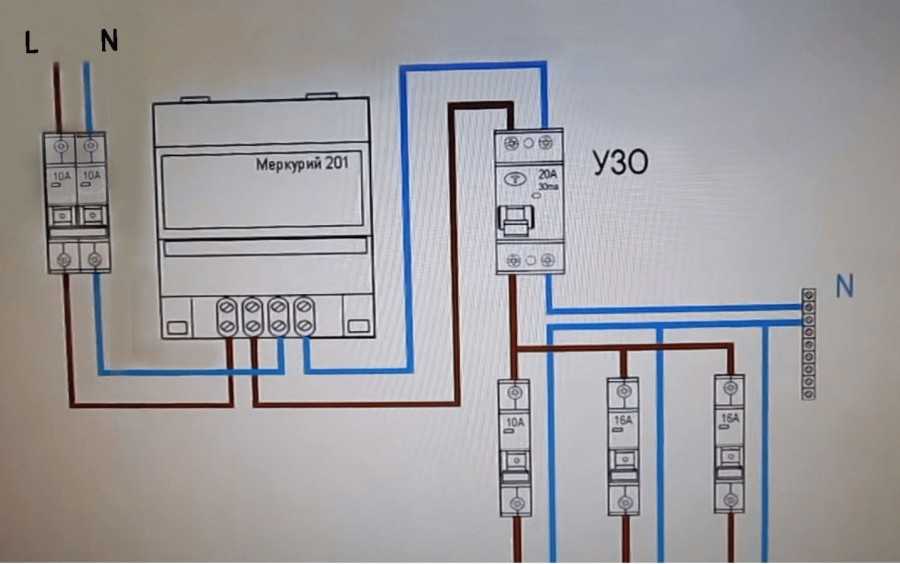

Схема щитка с УЗО для отдельных групп
Схема электрощитка с УЗО для отдельных групп
Прибор УЗО срабатывает при нагрузке от 1 А до 80 мА, что предотвращает поражение током и летальный исход в случаях утечки. Устройство подходит для жилых помещений, где электропроводка имеет общую длину от 400 м.
Расключить квартиру можно следующим образом:
- Установка аппарата на вводе. УЗО с пределом срабатывания до 30 мА подходит для квартиры с однофазной нагрузкой 11 кВт.
- Защита от токовой утечки также ставится на розеточные линии и группу сплит-системы.
- Один прибор располагается на объединенной системе, где на каждую группу стоит защитный автомат.

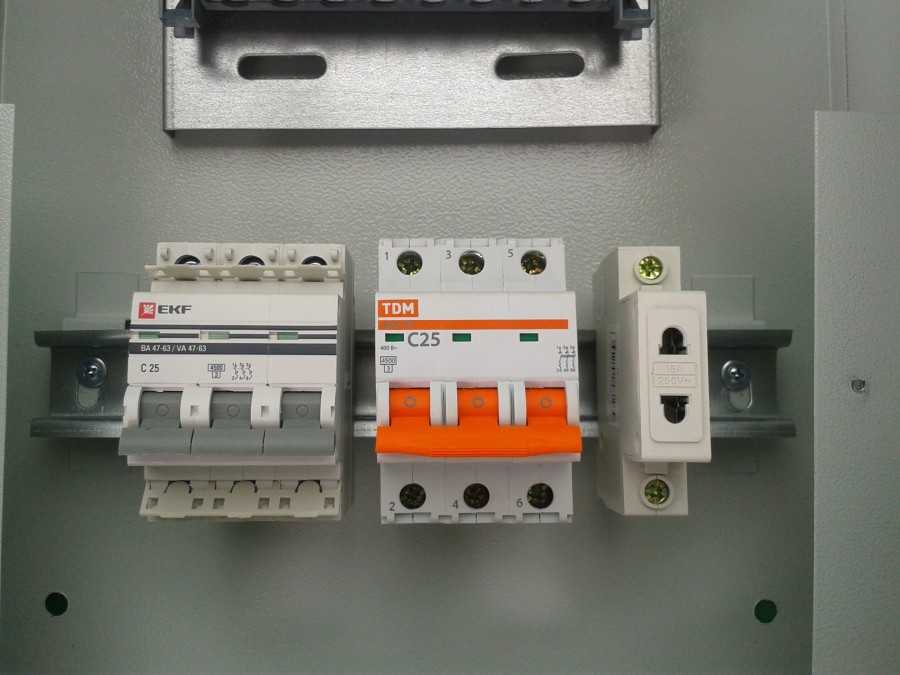

- Монтаж стандартного автомата для сети с металлическими корпусами осветительных приборов.
Выводы и полезное видео по теме
Для более полной информации относительно устройства электрической проводки на площади квартиры рекомендуется просмотреть ролик-описание процессов.
Ознакомление с видео позволит обогатить имеющийся опыт, что лишь положительно отразится на качестве исполнения работ.
Электрическая проводка, выполненная собственноручно в условиях городской квартиры, – вполне допустимый вариант. Однако есть свои «но» в решении вопроса таким способом.
Во-первых, не стоит браться за это дело, если нет ни малейшего опыта электромонтажа. Во-вторых, замышляя самостоятельное исполнение работ, изначально думать нужно о собственной безопасности и только во вторую очередь о собственной выгоде.
Поделитесь с читателями вашим опытом самостоятельного заведения проводки в квартиру, подключения розеток и выключателей. Пожалуйста, оставляйте , задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.
Заключение

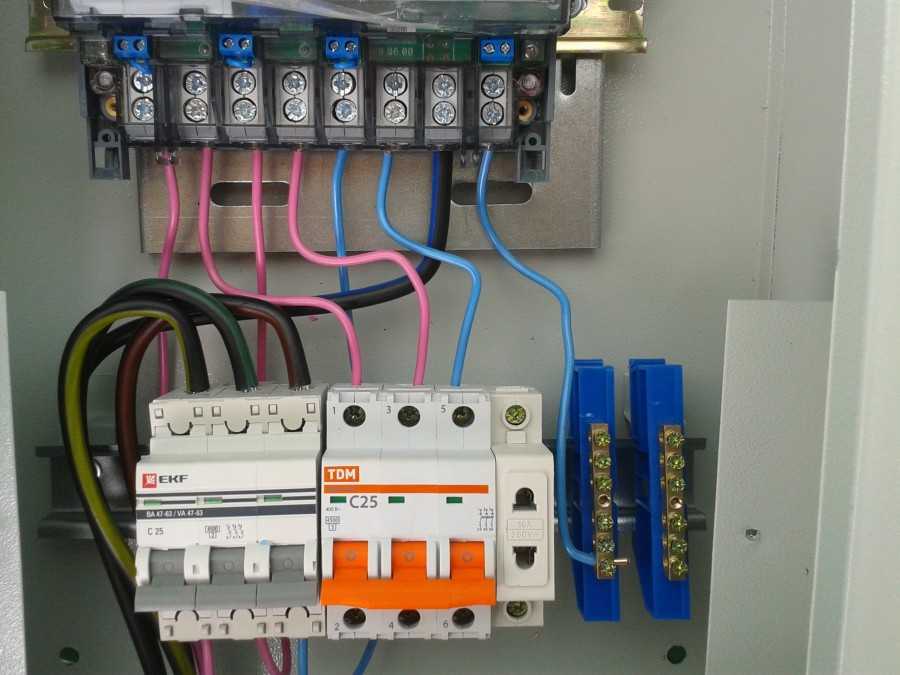

Монтаж и сборка электрощитка – это трудоемкий и ответственный процесс. От обдуманных действий и принятия всех мер безопасности зависит надежность и длительность службы прибора. Необходимо учитывать все правила, нормы и требования техники выполнения работ с электроприборами.
При возникновении любых истоков дыма, искрения или излишнего нагрева элементов при пусконаладочных работах, необходимо незамедлительно отключить оборудование от сети и провести его полную проверку мультитестером. Качественные комплектующие, вдумчивый подход, точный расчет – гарантия успешного монтажа и работы распределительного щита.
