Как установить приточную вентиляцию своими руками
Перед началом монтажных работ нужно составить проект системы. На нем необходимо четко указать все элементы, воздуховоды, расположение самой ПУ. При этом план должен предусматривать движение воздушного потока, учитывать минимальное сопротивление.
При монтаже нужно принимать во внимание пересечение потоков и возможные препятствия. Для максимальной эффективности эти нюансы лучше просчитать заранее
Далее происходит непосредственно установка приточной вентиляции бытового типа.
Монтаж проводят, строго следуя чертежам, отступление от них может нарушить движение всего потока, в результате чего подобранный вентилятор может не справляться с проветриванием всех помещений, и потребуется его замена.
Также существует несколько видов бытовой вентиляции, которые подходят для модернизации уже установленных систем. Это актуально для многоквартирных домов с общим проветриванием, частных домов.
Малые установки местного проветривания, рассчитанные на одну комнату (обычно кухня или санузел), монтируются на оконную форточку или отверстие в стене. Как пример можно назвать приточные клапаны, которые монтируются непосредственно на оконную раму. Они способны регулировать подачу свежего воздуха, поддерживать его температуру. Монтаж такого устройства возможен как при установке окон, так и в процессе их эксплуатации.
Виды систем вентиляции: как выбрать подходящую
Каждый, кто хотя бы раз интересовался тем, как устроить вентиляцию в частном доме своими руками, знает о двух принципиально разных метода осуществления воздухообмена – принудительном и естественном. В принудительных системах движение воздушных масс осуществляется под действием электрических вентиляторов, а при естественном воздухообмене используются законы физики – гравитация и принципы расширения газов.
Пример комбинированной вентиляционной системы

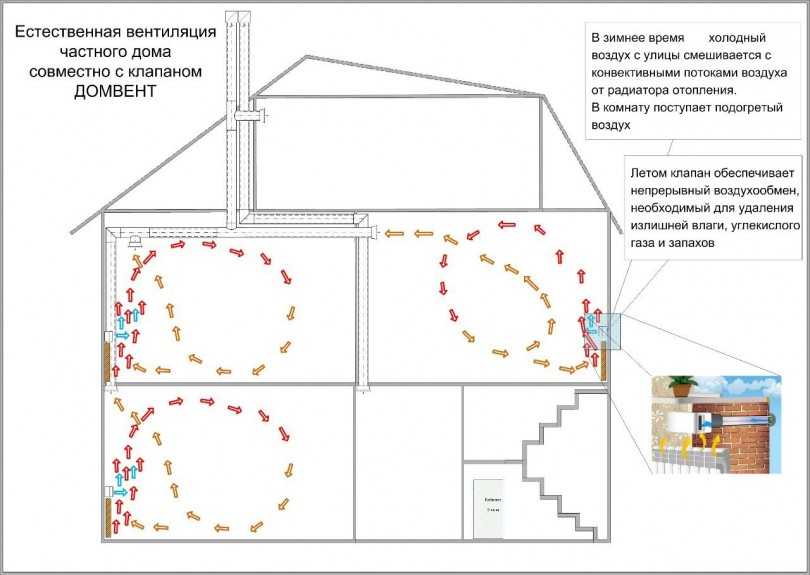

Естественная вентиляция
Типовое решение, которое используется в многоквартирных домах – вертикальный вентиляционный короб, выходящий на крышу. Для частных домов этот вариант также является идеальным, но короб должен быть заложен проектом и установлен на этапе строительства. К этому коробу подводятся вентиляционные рукава со всего дома, при правильной установке в нем имеется достаточная тяга при любом направлении ветра. Минус такой вентиляции – ее нужно планировать заранее.
Кирпичный вентиляционный короб, который является частью конструкции стен
Если в доме не предусмотрен основной короб, то естественная вентиляция в частном доме обычно классическая приточно-вытяжная. Для эффективного обмена поступление свежего воздуха должно происходить снизу, а забор – сверху. Нецелесообразно сверлить вентиляционные отверстия у пола, так как из-за этого он всегда будет холодным. Лучшее место для них – под подоконником над установленными радиаторами. При поступлении с улицы воздух подогревается, более холодная часть стремится вниз, а теплые газы с конвекционными потоками устремляются наверх, то есть происходит эффективное перемешивание.
Отверстие приточной вентиляции, закрытое клапаном
В домах, где есть дровяные печи-камины длительного горения, а также печи с водяным контуром, часть работы по обеспечению вентиляции они берут на себя. Вместе с продуктами горения в трубу вылетают и накопившиеся в помещении ненужные газы.
В системе естественной вентиляции используются специальные приточные и вытяжные клапаны, первый работает на вход, второй – на выход. Эти клапаны страхуют людей от какого явления, как вентиляционное опрокидывание, когда при сильном ветре, низкой температуре или просто неверном расчете вытяжка начинает работать в обратную сторону, то есть не отводить отработанный воздух из помещения, а затягивать поток с улицы. Для предотвращения этого следует всего лишь увеличить длину канала, по нормам она должна быть не менее двух метров.
Вытяжной клапан для канала с круглым сечением
Принудительная вентиляция
Естественный воздухообмен происходит в том случае, когда существует разница в давлении газов внутри помещений и снаружи. Для того чтобы создать такую разницу, в принудительных системах используют вентиляторы. Имеет смысл монтировать вентиляцию в частых домах своими руками по схеме: для разных групп помещений – свой вентилятор. Очевидно, что в гараже и котельной должна быть отдельная вытяжка, которая не допустит проникновения вредных газов в жилые комнаты. Кухня – место, где постоянно готовится пища, поэтому по нормам именно здесь воздухообмен должен быть самым интенсивным.
В устройстве принудительной вентиляции нет жестких ограничений, она работает независимо от конфигурации воздуховода и направления ветра, поэтому именно она рекомендована для частного строительства.
Вентилятор – главный элемент принудительной системы
Особенности монтажа естественной вентиляции
Устройство естественной вентиляции многоэтажного дома отличается разветвленной системой каналов, выведенных под потолком в ванной комнате, туалете и кухне. Эти помещения чаще всего находятся в условиях повышенной влажности и требуют ее эффективного удаления. Такая система вентиляции устанавливается фирмой застройщиком. Владельцу квартиры ничего делать не нужно. Вентиляция в квартире может только дополняться специальными вентиляторами, которые усиливают воздухообмен в помещении.
Но, строительство собственного жилья влечет за собой необходимость решения этого вопроса. Вентиляция в доме является обязательной и ответственной частью всего строительства жилья. Если у его владельца возникает вопрос, как сделать такую естественную систему, то ему следует заняться самым ответственным мероприятием – проектированием. После проведенных расчетов, можно приниматься за сам монтаж. Для него потребуются:
- материалы системы вентиляции (трубы, решетки, сетка, заслонки, утеплитель).
- электроинструмент – перфоратор или дрель, а также шуруповерт;
- обычный набор инструментов – отвертки, нож, лобзик и отвертки.
- герметик и монтажная пена.
Сам монтаж вентиляции прост:
- В одной из комнат, делается приточное отверстие. В него устанавливается труба, и фиксируется монтажной пеной.
- На внутреннюю часть приточного отверстия одевается декоративная решетка, которая фиксируется при помощи специальных крепежей или герметика. Уличная часть трубы располагается вертикально.
- Производится монтаж вытяжной системы по имеющимся расчетам. Воздуховоды располагают вертикально и прикрывают декоративными решетками. Следует избегать большого количества поворотов труб и проблемных участков.
- Вентканалы выводятся на чердак, а оттуда – одной вытяжной трубой на крышу.
Делать приточное отверстие и вытяжную трубу в одной комнате нецелесообразно. Лучше всего, их устанавливать в противоположных концах жилища, чтобы приточные воздушные массы взаимодействовали с каждой установленной вытяжкой. К тому же, приток воздуха может осуществляться не только через отверстия в стенах, но и через специальные отдушины в полу. Их применяют в случае имеющейся системы проветривания фундамента.
Некоторые домовладельцы совершенствуют свою систему вентиляции установкой дополнительного приточного клапана. Он необходим в случае неэффективности уже имеющейся системы. Очень часто, недостаток проветривания приводит к появлению плесени на внутренних поверхностях стен. Поэтому, такое устройство, как приточный клапан необходим в таких условиях.
Особенности конструкции приточных вентиляций
Основным предназначением вентиляционной приточной системы заключается в подаче чистого воздуха в помещение. В зависимости от сложности конструкции она может состоять из самых различных элементов. Классическая система состоит из следующих конструктивных элементов:
- Клапан приточной вентиляции устанавливается для того, чтобы исключить вероятность попадания воздуха с улицы в помещение при выключении устройства. Этот конструктивный элемент важен при эксплуатации системы в зимний период при существенном снижении температуры. Клапан устанавливается также для защиты помещения от холодного воздуха и снега.
- На наружной части системы устанавливается решетка, которая не позволяет проникнуть в помещение различных механических загрязнений. Форма и размеры защитной сетки могут существенно отличаться. Тот момент, что сетка устанавливается снаружи, определяет привлекательный стиль ее оформления. Для защиты решетки от воздействия окружающей среды ее изготавливают из нержавеющей стали. Толщина сетки может существенно отличаться, от чего зависит прочность конструкции.
- Очистительные фильтры позволяют поддерживать качество подаваемого воздуха на довольно высоком уровне. Фильтры могут существенно отличаться по достаточно большому количеству признаков. Примером назовем то, что некоторые могут устанавливаться только для отсеивания песка, другие даже бактерий. Фильтры могут изготавливаться из самых различных материалов, некоторые изготавливаются при применении активного угля, другие представлены сеткой с малой перфорацией.
- Некоторые системы могут проводить нагрев воздуха, для чего устанавливается специальный нагреваемый элемент. В зимний период нагревательный элемент позволяет существенно повысить комфорт в помещении. Кроме этого нагрев может проводится в автоматическом режиме или в зависимости от настроек терморегулятора. Единственным недостатком калорифера можно назвать высокое электропотребление. Если фильтр не справляется с поставленной задачей, то срок эксплуатации нагревательного элемента может существенно снизиться: мусор и насекомые покроют нагреватель, образуя налет, после чего он перегревается.
- Вентилятор устанавливается в качестве активного элемента, за счет которого происходит нагнетание воздуха. Как правило, вентилятор защищается с обеих сторон, так как попадание крупного объекта может привести к деформации вентилятора.
- Вентилятор получает вращение от установленного электрического двигателя. Его основными параметрами является потребительская мощность и количество оборотов в минуту. Чем больше потребительская мощность, тем выше энергетические затраты.
- Приточная система вентиляции имеют элементы, которые предназначены для поглощения вибрации и звука. Изоляционные материалы позволяют сделать систему тихой, за счет чего повышается комфорт в помещении.
Кроме этого не стоит забывать о трубопроводе, по которому проводится подача воздуха. Они могут имеют круглое или прямоугольное сечение, изготавливаться при использовании различного металла.
Устройство и работа приточной вентиляции
Конструкция приточной вентиляции с подогревом воздушных масс состоит из нескольких ключевых звеньев:
- На входе в систему расположена воздухозаборная решетка, которая несет декоративные и барьерные функции, препятствуя попаданию в систему крупных частиц грязи, насекомых, пыли.
- Обратный клапан регулирует объемы пропускаемого воздуха, при необходимости ограничивая его потоки.
- Блоки с фильтрами очищают воздушные массы.
- Калорифер, рекуперационный или рециркуляционный блок осуществляют нагрев воздуха.
- Вентилятор направляет потоки, способствуя образованию необходимого уровня тяги, после чего воздух попадает в квартиру.
Кроме этих элементов система может иметь диффузоры, помогающие распределять воздух, шумоглушители и вентиляторы.
Шумоглушитель в вентиляционной системе чаще работает на подавление гула, генерируемого самим вентилятором. Для снижения уровня шума с улицы, проникающего в квартиру, необходимо дополнительно использовать шумоизоляционные материалы
Неотъемлемой частью конструкции является и теплоизоляция канала, благодаря которой не промерзает сама система и стена, в которой проделано отверстие для забора и вывода воздуха.
Более подробно устройство и принцип обустройства приточной вентиляции мы рассмотрели в следующей статье.
Виды вентиляции, используемые для обустройства дома
Прежде чем искать ответ на вопрос как сделать вентиляцию в бане своими руками или прочистить комплекс воздухообмена в доме, важно разобраться в используемых системах
По общей классификации выделяются несколько видов систем вентилирования, к наиболее эффективным и продуктивным относятся следующие:
- естественная или общеобменная, предусмотренная в проекте каждого дома или квартиры;
- принудительная, включающая в себя комплексы приточной или вытяжной системы воздухообмена.
В свою очередь принудительная вентиляция может быть приточной, вытяжной и приточно-вытяжной, что зависит от выбранного оборудования.
Обратите внимание!
Сад огород своими руками: новые интересные садовые поделки для улицы на дачном участке (фото/видео обзор)
Монтаж потолков своими руками: пошаговое описание как сделать потолок. Обзор современных конструкций и идеи по их дизайну (105 фото)
Ворота в гараж своими руками — подробное описание постройки различных видов гаражных ворот (120 фото)
В отдельный вид выделяется система вентилирования жилья с рекуперацией, что позволяет значительно снизить расходы на обогрев помещения, за счет поступления в него теплого воздуха.
Виды приточной вентиляции
Существует несколько разновидностей приточной системы вентиляции. Ниже перечислены приточные установки, которые чаще всего используются, а также указаны их различия и сходства между собой.
По наличию воздуховодов
Бесканальные
Бесканальные системы представляют собой небольшой модуль, который монтируется в оконную форточку, стену, дверной проем. Основным преимуществом такой системы является простота эксплуатации и монтажа.
Одним из основных факторов, влияющих на выбор такого оборудования, являются малые габариты, что очень удобно для небольших помещений, таких как кухня или санузел. К подобному типу конструкций относятся оконные клапаны, устанавливаемые в форточки и оконные проемы.
Канальные
Такой тип установки более дорогой. Основной особенностью является наличие системы шахт, по которым подается свежий воздух в комнату. Отличием данного устройства является возможность подвести струю свежего воздуха туда, где она более всего востребована. Системы, как правило, устанавливаются на кухнях жилых домов и ресторанов.
По типу конструкции
Пример сборной системы вентиляции
Моноблочные
Такой тип конструкции представляет собой цельный модуль, который содержит все необходимые элементы (обычно выглядит как металлический короб с двумя фланцами воздухопроводов). Как правило, включает заслонку с фильтром, нагревательный элемент, кулер, аппаратуру управления. Ввиду компактности установка часто устанавливается в жилых домах для проветривания общей площади.
Сборные
Сборная конструкция эффективна для использования на больших площадях. Отличается большой мощностью и позволяет прогонять большие объемы воздуха. Маломощные установки подходят для домашних хозяйств, большие — для производств.
По наличию компонентов не отличается от моноблочных конструкций. Разное только расположение элементов сети. Все компоненты соединены шахтами и расположены на определенных местах. Так, например, в больших цехах нагревательные элементы располагаются, как правило, у выхода из трубы, а нагнетательные установки — на входе.
По способу вентиляции
Общеобменная и местная вентиляция
Общеобменная
Представляет собой сложную конструкцию с возможностью выбора настроек, включающую большое количество элементов и разветвленную сеть шахт. Основное предназначение – проветривание целых домов и квартир. В промышленных условиях обеспечивает проветривание различных цехов и складских помещений.
Система обладает одним серьезным достоинством, которое при бытовом использовании дает ей преимущество над остальными типами. Этим свойством является возможность независимой регулировки подачи свежего воздуха к каждой комнате отдельно. Таким образом, можно организовать усиленное проветривание на кухне и санузле при умеренной вентиляции гостиной или спальни.
Местная
Местные системы обеспечивают создание комфортного микроклимата в одном определенном месте, например, в комнате. Монтаж такого устройства зачастую производится на кухнях или в санузлах — там, где это более всего необходимо. Выглядеть устройство может и как небольшой короб, и как разветвленная сеть трубопроводов с врезанными вентиляторами, фильтрами, нагревателями.
По типу циркуляции
Естественная циркуляция
Естественная циркуляция воздушных масс, подразумевает монтаж приточных установок, в которые не входят элементы для принудительного нагнетания воздуха. По сути, такая система представляет собой обычное отверстие в стене или потолке, прикрытое решеткой.
Принцип работы такой: исходящий поток самопроизвольно двигается из-за разницы давления и температуры в помещении и на улице. Серьезным недостатком системы является крайне неэффективная работа при ветреной погоде, сильном морозе или из-за герметичности дверей, окон. Устанавливается, как правило, на кухнях, в гаражах, санузлах и т. д.
С принудительной подачей
Устройства принудительной вентиляции более эффективны, чем естественные. Основным достоинством является наличие нагнетательного элемента в конструкции. Обычно это вентилятор, насос или воздушная турбина. Устанавливается как модернизация естественного проветривания или в дополнение к нему.
Аварийные
Аварийные системы вентиляции, или противодымные, являются разновидностью системы пожаротушения. Принцип работы основан на локализации задымления и препятствовании распространению пожара путем перекрытия поступления воздуха.
Устанавливается, как правило, на пожароопасных складах, в бытовых помещениях офисных зданий, частных домов.
Техническое задание
На этапе проектирования вентиляции первым делом нужно составить техническое задание, прописав требования к объемам и функциям воздухообмена в каждой части помещения. В зависимости от назначения комнаты, параметры вытяжной системы могут меняться.
Чтобы успешно и правильно реализовать монтаж, нужно следовать таким принципам:
- Жилые комнаты, спортивные залы или гостиные. Эти помещения нуждаются в бесперебойной подаче свежего воздуха, т. к. в них постоянно находятся люди. Оптимальный объем определяется числом проживающих или присутствующих людей. Также могут предъявляться требования к микроклимату, а именно к температуре и влажности входящих потоков.
- Ванная, прачечная и уборная. Здесь должна присутствовать естественная вентиляция, которая будет выводить отработанный воздух при работе механических систем.
- Кухня. Эта часть помещения считается технической и характеризуется постоянным повышением влажности. К тому же на кухне скапливаются запахи газа и продуктов питания, поэтому их нужно быстро и эффективно выводить наружу. Для таких целей используется многофункциональная принудительная вытяжка.
- Коридор и прихожая. Задача вытяжки в такой части дома заключается в свободном перемещении воздушных масс и сбалансированном воздухообмене.
- Кладовка. Помещение оснащается естественной вытяжкой.
- Бойлерная или топочная. Эти комнаты требуют регулярного выведения продуктов горения посредством естественной вентиляции, то есть через трубу.
Также автономные вентиляционные системы должны присутствовать в рабочих помещениях, таких как гараж и мастерская. Мощность и рабочие параметры оборудования определяются площадью и назначением комнаты.
Технология прокладывания вентканалов
Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.
Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны
При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.

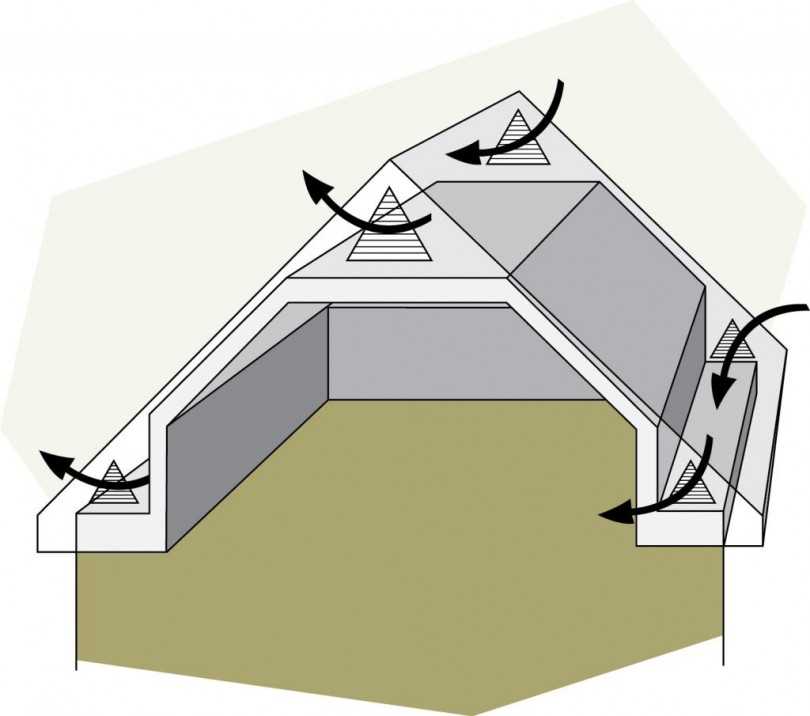

Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха

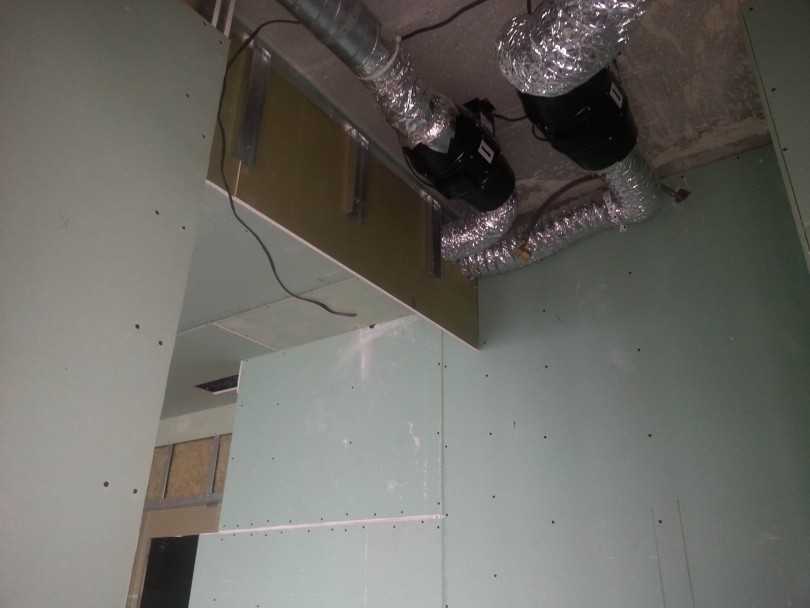

Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.
Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.
Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.
Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам
Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.
Устройство вентиляции в частном доме своими руками
Шаг № 1 Расчеты
Чтобы узнать мощность системы, вычисляют такой параметр, как воздухообмен. Его рассчитывают для каждого помещения в отдельности по формуле:
Р=VхK, где
V – объем комнаты (куб. м), рассчитывается умножением ширины, длины и высоты помещения;
K – утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых зон – 30, раздельных санитарных комнат – 25, совмещенных – 50, кухни – 60-90.
Также, в расчетах системы вентиляции частного дома, берут во внимание и другие показатели:
- Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
- Толщина стен помещений.
- Количество бытовой и компьютерной техники.
- Площадь остекления.
- Расположение здания относительно сторон света.
- Наличие (отсутствие) преобладающего ветра в этой местности.
- Наличие в строении бассейна. Для него рекомендуется проводить отдельную систему.
Шаг № 2 Естественная вентиляция: улучшение параметров
Не всегда естественная вентиляция в частном доме справляется со своей задачей поддержания заданных температурно-влажностных параметров. Тогда, систему желательно «доработать».

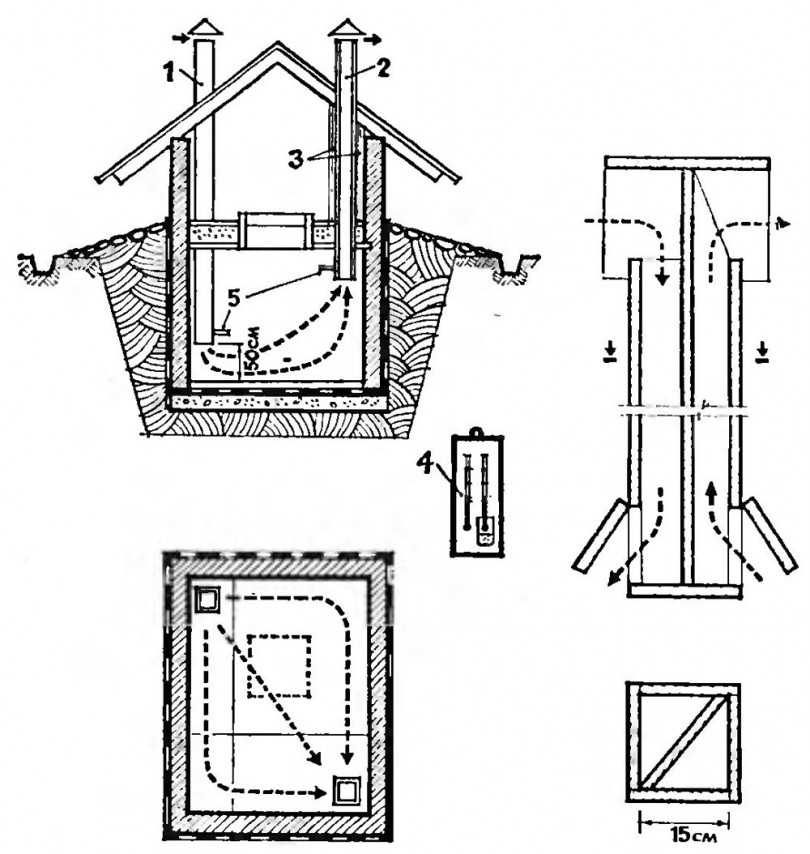

Принцип вентсистемы в двухэтажном частном доме
В этом помогут оконные приточные клапаны. Они не разгерметизируют окно, но создадут приток свежего воздуха. Установка их элементарна, следуя инструкции, с ней может справиться даже совсем несведущий человек. Принцип заключается в том, что на верхнюю часть створки монтируется удлиненное устройство (350 мм). С этого места срезается штатный уплотнитель и устанавливается из комплекта поставки (более узкий).
Еще несколько приспособлений улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поступление воздуха – на всех межкомнатных дверях устанавливают вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешения холодного воздуха окна и теплого радиатора.
Если во время строительства дома запроектирована естественная вентсистема, то следует учитывать такие нюансы: в доме не должно быть помещений без окон; залог хорошего проветривания – окна выходят на все стороны строения (исключаются «глухие» стены).
Шаг № 3 Приточная и вытяжная вентсистемы
Устройство приточной вентиляции в частном доме решается с помощью стенового проветривателя. Он представляет собой телескопическую или гибкую трубу, с одной стороны (наружной) которой находится декоративная решетка с москитной сеткой (от мошек и комаров), с другой (внутренней) – вентилятор, фильтр.
Рекупепатор для вентсистемы
Приточная вентиляция в частном доме, монтируется в стену таким образом:
- С помощью соответствующего оборудования, пробивается отверстие требуемого диаметра.
- В него вставляется труба с утеплителем.
- На клеевой раствор монтируется сам прибор, состоящий из вентилятора, фильтра, некоторые модели снабжены ионизатором.
- Подключение к электрической сети.
- Со стороны улицы устанавливается декоративная крышка, защищающая от попадания внутрь дождя и снега, с внутренней стороны – декоративная решетка.
Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, монтируемых в помещениях санитарных комнат, на кухне. Стеновой вытяжной вентилятор на кухне, устанавливают аналогично приточному. В санитарной комнате, в вентиляционный канал монтируют либо осевой, либо канальный.
Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее, чем приточная, то в доме будут задыхаться.
Шаг № 4 Вентиляция в частном доме своими руками схема
Самый оптимальный вариант вентиляции для частного дома – приточно-вытяжная с механическим побуждением. Применяется два вида ее конструкций: наборная и моноблочная.
Энергоэкономиное устройство вентканала
Схема вентиляции в частном доме моноблочной системы выглядит приблизительно так:
- воздух с улицы, по приточному воздуховоду, попадает в рекуператор;
- очищается от вредных примесей атмосферы;
- нагревается до необходимой температуры;
- далее, по воздухопроводу, поступает во все помещения дома;
- отработанный воздух по вытяжному трубопроводу поступает в рекуператор;
- отдает свое тепло входящему холодному воздуху;
- из рекуператора, по вытяжной трубе – в атмосферу.
