Трубы Рехау (Rеhаu): для теплых полов, водоснабжения и прочих задач

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

  • приобрести необходимый инструмент;
  • предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

  1. приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

Примерная схема разводки труб горячей и холодной воды в городской квартире

  1. приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

  1. согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

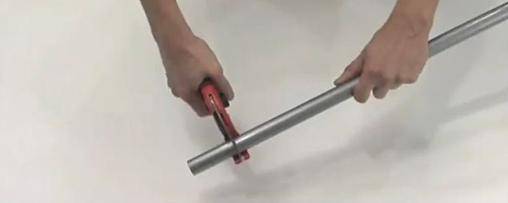

Процесс отреза трубы нужного размера

  1. подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

  1. на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
  2. насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
  3. на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

  1.  на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

  1. расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

  1. к фитингу подводится ранее установленная гильза;
  2. используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Модельный ряд труб Рехау

На данный момент немецкая компания Rehau выпускает трубы в нескольких вариациях:

  • Раутитан Флекс;
  • Раутитан Штабиль.

Модель Штабиль универсальна в своем применении, так как ее можно монтировать не только для оборудования теплого пола, но и для систем отопления. Она представляет собой полиэтиленовую трубу, покрытую оболочкой из алюминия. Главными эксплуатационными характеристиками Штабиль являются:

  • высокий температурный диапазон (до 95 градусов; в аварийных ситуациях система выдерживает нагрузку до 100−110 градусов);
  • диаметр трубы — от 1,6 до 6,3 см;
  • высокая эластичность и прочность;
  • максимальное давление — до 10 атмосфер.

Данная модель обладает дополнительной конструкцией, состоящей из муфты и гильзы. Эти элементы необходимы для того, чтобы система была герметичной, а вода свободно циркулировала по трубам. Благодаря данным деталям монтаж полиэтиленовых труб упрощается в несколько раз. Сразу же после сборки трубу можно наполнять водой. При установке данного изделия уплотнители не применяются. Для монтажа трубы, имеющей разветвления, нужно использовать поворотные элементы, прилагаемые к общей комплектации изделия.

Второй разновидностью трубы Раутитан является версия Флекс. По своим техническим характеристикам она схожа со Штабиль. Единственное отличие — это наличие защитной оболочки на внутренней поверхности трубы. Этот слой необходим для того, чтобы воздух не попал в трубу.

При установке цен на подобные конструкции компания Рехау ориентировалась на доступность товара для среднестатического покупателя. Поэтому среди других производителей высококачественных труб эта фирма отличается весьма небольшими расценками.

Например, цена трубы Штабиль диаметром от 1,6 до 3,2 см варьируется от 110 до 375 рублей. Ценовой диапазон модели Флекс такого же размера еще ниже: их стоимость не превышает 305 — 310 рублей. Трубу Флекс диаметром 5 см можно купить за 620 рублей.

Таким образом, приобретение данных изделий вполне доступно для оборудования системы коммуникаций как недорогой квартиры, так и шикарного загородного дома.

Другие элементы водяного теплого пола Rehau

Кроме уникальной трубы компания Rehau комплектует теплый пол следующими элементами, часть которых тоже уникальна.

Маты Varionova

Это патентованная система крепления труб теплого пола. По сути это мат с бобышками для прокладки труб по расчётным петлям и рисункам.

Varionova приспособлен для укладки труб от 14 до 17 мм в диаметре. Шаг укладки от 5 см. Поставляются со слоем утеплителя 30 мм или без него. Для крепления матов без теплоизоляции поставляются специальные клипсы.

Коллектор

Водяной теплый пол Rehau поставляется со своими коллекторами 5-ти типов:

  • Коллектора HKV и HKV_D. Выполнены из цинка-латуни. Рассчитаны от 2 до 12 ниток теплого пола. Второй коллектор имеет расходомеры и краны быстродействия на подающую линию, регулировочный клапаном на обратке.
  • UP: это шкаф для скрытого монтажа, например, под слоем штукатурки.
  •  AP: шкаф для открытого монтажа. Пять размеров.
  • UP 75: шкаф для скрытого монтажа для настильных систем теплого пола (полистирольной или деревянной).

Изоляция от стен

Фирменная продукция Rehau для изоляции системы от стен помещения.

Это интересно: Морской стиль в интерьере: разбираемся подробно

Характеристики и виды труб

Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:

  1. PEX-a — пероксидные;
  2. PEX-b — силановые;
  3. PEX-c — подвергнутые обработке быстрыми электронами;
  4. PEX-d — азотные.

Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.

Они применяются в устройствах:

  • тёплых полов;
  • отопления бытовых и производственных помещений;
  • подачи холодной или горячей воды;
  • обвязки кондиционеров.

Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.

RAUTITAN pink

Это специально спроектированные трубы типа PEX-a для создания отопительных систем в частных домах и в производственных помещениях. Для предохранения от растворенного кислорода в воде применяется промежуточный слой из этилен винил алкоголя.

Применяются RAUTITAN pink в трубопроводах с рабочим давлением не больше 9 бар и предельной температурой до 95 °C. Кратковременно полиэтиленовые трубопроводы выдержат повышение температуры теплоносителя до 110 °C. Производятся трубы с условным проходом диаметрами от 16 до 63 мм, поставляются бухтами или отдельными шестиметровыми кусками.

RAUTITAN his

Rehau Rautitan His 311

Труба из сшитого полиэтилена Rehau RAUTITAN применяется для подачи горячей или холодной воды в жилые и промышленные помещения, для обвязки технологических трубопроводов. Её выпускают из сшитого полиэтилена марки RAU-PE-Xa с добавкой пероксидов под давлением. Производится с условным проходом от 16 до 63 мм в бухтах или отдельными кусками длиной до 6 метров и с толщиной стенок от 2,2 до 8,6 мм.

Применение этой марки полиэтилена обеспечивает стабильную работу трубопроводов при рабочей температуре теплоносителя до 90˚С. Имеет небольшое температурное удлинение 0,15, обладает гибкостью (радиус изгиба равен 8 диаметрам), износостойкостью, сроком службы более 50 лет.

RAUTITAN stabil

Эти трубы используются в системах отопления и водоснабжения. RAUTITAN stabil это многоцелевая труба с несколькими слоями. Между внутренней и внешней оболочками расположена промежуточная защитная алюминиевая прослойка. Она играет роль изолятора внешнего слоя несшитого полиэтилена от диффузии в него кислорода из воды.

В водопроводах для питьевой воды трубопроводы должны рассчитываться на рабочее давление до 10 бар. В системах отопления трубопроводы RAUTITAN stabil устанавливаются на магистралях с рабочим давлением до 10 бар и температурой теплоносителя до 95˚С.

Во время возникновении аварийных ситуаций выдерживает недолгое повышение температуры воды до 100 градусов Цельсия.

RAUTITAN flex

Rehau Rautitan flex

Трубами RAUTITAN flex подают горячую и холодную воду, устраивают тёплые полы, применяют в помещениях для обогрева чугунными батареями или биметаллическими радиаторами.

Промежуточный защитный алюминиевый слой не только предохраняет проникновение кислорода из воды во внутренние слои сшитого полиэтилена, но и способствует лучшей передаче тепла. Поэтому эти трубы рекомендуется использовать при устройстве тёплых полов под: керамическую плитку, ламинат, керамогранит.

RAUTHERM S

Труба RAUTHERM S используется для устройства тёплого пола. Благодаря небольшой цене наибольшую популярность среди потребителей получила труба из сшитого полиэтилена диаметром 17×2,0 мм.

В трубопроводе имеется защита от проникновения растворённого кислорода из промежуточного слоя этилен винил алкоголя сополимера. Благодаря трёхмерной внутренней структуре изделия из сшитого полиэтилена устойчивые на разрыв, не образуют трещин на протяжении всего периода эксплуатации.

Гарантия на использование трубопроводов без разрыва соединений от превышения рабочего давления не более чем в семь раз составляет 10 лет.

В трубах из сшитого полиэтилена вместо воды можно использовать антифриз или этиленгликоль. Гибкость трубопроводов позволяет применять различные схемы укладки одним куском, что исключает протечки теплоносителя на 100%.

Сшитый полиэтилен Рехау цена за метр

Рассмотрим некоторые цены на сшитый полиэтилен Рехау.

Цена:

  1. Технические характеристики:
  2. материал — изготовлен из сшитого полиэтилена, PE-Xa с кислородозащитным слоем;
  3. диаметр внешний — 16,0 мм;
  4. толщина стенки — 2,2 мм;
  5. рабочая температура — 95°C;
  6. рабочее давление — 8 бар;
  7. цвет — серебристый RAL 9006 (белый алюминий);
  8. длина бухты — 100 пог.м.

Цена:

  1. Технические характеристики:
  2. материал — изготовлен из сшитого полиэтилена, PE-Xa с кислородозащитным слоем;
  3. диаметр внешний — 16,0 мм;
  4. толщина стенки — 2,2 мм;
  5. рабочая температура — 90°C;
  6. рабочее давление — 10 бар;
  7. цвет — RAL 95090, лиловый;
  8. длина бухты 120 пог.м.

Цена:

  1. Технические характеристики
  2. материал — изготовлен из сшитого полиэтилена, PE-Xa с кислородозащитным слоем;
  3. диаметр внешний — 20,0 мм;
  4. Толщина стенки — 2,9 мм;
  5. Рабочая температура — 95°C;
  6. Рабочее давление — 10 бар;
  7. Цвет — серебристый RAL 9006 (белый алюминий);
  8. Длина бухты — 100 пог.м.

Шитый пропилен Рехау цена монтажа

Монтаж труб из сшитого полиэтилена ( REHAU ) — это более дорогой вариант монтажа водопровода по сравнению с металлопластиком полипропиленом. Сшитый полиэтилен очень удобный при монтаже, легко гнется и не боится перегибов, не подвержен коррозии, очень низкий коэффициент шероховатости, обладает низкой теплопроводностью, что почти не приводит к потере тепла.

Срок службы трубы REHAU при правильном монтаже более 50 лет. Материал из сшитого полиэтилена также применяются при монтаже системы отопления.

Монтаж труб РЕХАУ (REHAU) из сшитого полиэтилена позволяет создать надежные и долговечные водопроводные и отопительные системы.

Трубы REHAU из сшитого полиэтилена применяются при монтаже трубопроводов во внешних и внутренних инженерных системах для горячего и холодного водоснабжения,rehau1.png для отопления и теплотрасс, для газоснабжения и канализации, для пневматических сетей и сетей в промышленном секторе.

Трубы REHAU из сшитого полиэтилена могут применяться при прокладке трубопроводов в стяжке и под штукатуркой. Для соединения применяются специальные фитинги REHAU, которые производятся из модифицированной латуни.

Монтаж труб REHAU происходит при помощи надвижной гильзы, без использования уплотнительных колец, после соединения систему можно сразу нагружать давлением и температурой. Монтаж труб REHAU рекомендуется производить только специальными инструментами REHAU.

Какие лучше?

Благодаря своей функциональности система теплого пола все чаще используется для отопления помещений различного назначения, а выбор правильных труб для отопительной системы – это первоочередная и самая сложная задача.

Если не учитывать их, монтаж теплого пола вызовет значительные затруднения, а срок службы окажется довольно коротким, к тому же функции, возложенные на устройство, могут выполняться не в полном объеме.

Выбор трубы возможен только после определения мощности самой системы, благодаря этому возможно определить наиболее подходящий диаметр, который целесообразно использовать для выбранной конструкции.

Материал. Естественно, главным параметром, определяющим выбор, будет материал, именно от него будет напрямую зависеть физическое и механическое состояние трубопровода, особенности монтажных работ, ведь для установки гибкой гофротрубы понадобятся совершенно другие аксессуары и инструменты, нежели при использовании металлопластика.

  • Диаметр. От диаметра трубы будет зависеть скорость движения теплоносителя внутри устройства, а от скорости теплоносителя, соответственно, будет зависеть скорость обогрева помещения при включении системы. Кроме того, диаметр будет влиять на интенсивность сопротивления теплоносителя внутри трубы, от которого будет зависеть выбор насосного оборудования. Наиболее часто используются варианты с диаметром 16, 18, 20 и 25 мм.
  • Температурные характеристики носителя. Каждый тип труб имеет свое предельно допустимое значение нагрева, поэтому от температуры теплоносителя также будет меняться тип труб, более подходящих для устройства.

Большинство материалов сегодня отвечают всем заявленным требованиям, поэтому выбор напрямую будет зависеть от способа монтажа, а также от суммы, которой располагает потребитель.

Безусловно, самым лучшим вариантом являются медные трубы, они обладают максимальным сроком службы среди названных материалов, обладают высоким коэффициентом теплопроводимости, однако используются крайне редко, поскольку обладают слишком высокой ценой, в несколько раз превышающей стоимость других вариантов.

РЕХ являются очень хорошим вариантом для теплого пола, они обладают достаточной теплопроводностью, гибкие, поэтому удобны в монтаже.

Металлопластик обладает чуть большей теплопроводностью, нежели РЕХ, поскольку трубы имеют армированный слой из металла, а он, как известно, обладает повышенной теплопроводимостью. Кроме того, за счет алюминиевой прослойки увеличивается прочность трубы, а значит, срок службы. Однако при установке таких труб необходимо использование соединительных элементов, которые требуют особого способа закрепления.

Диаметр продаваемых труб – от 16 до 25 мм при давлении от 6 до 10 бар в зависимости от материала.

Кроме того, хорошее качество по разумной цене предлагает итальянская фирма Sanext – это производство качественных РЕХ-труб для отопительных систем. Данный производитель использует специальную трехслойную защиту, которая не только обеспечивает более долгий срок службы, но и поглощает шум от передвижения водяного потока по трубам.

Теплый пол с полипропиленовыми трубами

Полимерная трубная продукция для систем подогрева пола отличается надежностью, долговечностью, безвредностью и невысокой стоимостью. Многие трубы из полимеров химически нейтральны.

Система из полипропиленовых изделий получается недорогой, но такое решение является достаточно рискованным. Чтобы данного вида трубу для теплого пола изогнуть, ее следует сначала нагреть горячим воздухом, после чего в разогретом состоянии придать требуемую форму. При этом радиус изгиба получается большим, равным 8 наружным диаметрам.

Таким образом, для 18-миллиметровой трубы минимальная величина радиуса изгиба составляет около 15 сантиметров. Если необходим меньший шаг, можно задействовать фитинги – уголки, но в этом случае надежность соединений будет зависеть от качества трубной продукции и сварных швов.

Так как в продаже имеется много подделок полипропиленовой продукции, для выполнения сварки потребуется мастерство. И даже после того, как работа сделана качественно, существует большой риск протечек в местах соединений.

Но обустраивать систему пола с обогревом нужно с использованием фирменных ППР труб с армированным слоем, находящимся в середине материала изготовления. После качественной сварки соединение получается монолитным, а стоимость трубной полипропиленовой продукции, как и фитингов небольшая. Еще одним преимуществом таких труб является то, что они способны переносить несколько циклов замерзания – размерзания.

Из недостатков следует отметить необходимость задействовать сварочный аппарат, а сам процесс монтажа довольно сложен и продолжителен по времени, поскольку нужно сделать много сварных швов

Неважно относительно механической прочности обстоят дела у полипропилена, поэтому стяжка должна иметь толщину минимум 5 сантиметров

Даём до 5 лет гарантии на наши работы и до 50 лет на трубы Rehau!

Монтаж труб

ВИДЫ ТРУБ REHAU, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕЕ ВРЕМЯ

Трубы Rehau подразделяются на несколько видов. Различаются они методами сшивки полиэтилена.

REHAU Rautitan pink — продукт идеально подойдет для отопительных систем (с кислородным барьером). Трубы этого вида также хорошо применимы для установки «теплого пола»;

REHAU Rautitan stabil — очень хороший тип труб для водопровода (холодная и горячая вода) и отопления.

Труба состоит из особого внутреннего слоя под названием РЕХ, с помощью которого продукт приобрел хорошую прочность, даже если повреждается слой алюминия. Rautitan stabil, благодаря своей прочности, не потеряет свою форму в случае каких-либо изгибов, потому его можно смело использовать непосредственно с самим прибором отопления. Зачастую, это изделие используют в отопительных системах и системах горячего водоснабжения (ГВС);

REHAU Rautitan flex — универсальные трубы из сшитого полиэтилена для водопровода (холодная и горячая вода) и отопления (с кислородным барьером);

REHAU Rautitan his — трубы из сшитого полиэтилена для водопровода (на холодную воду); систем холодного и горячего водоснабжения в системах транспортировки питьевой воды.

ГЛАВНЫЕ ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА ТРУБ ИЗ СШИТОГО ПОЛИЭТИЛЕНА

Cшитый полиэтилен хорошо поглощает звуки, тем самым обеспечивая отличную шумоизоляцию;

Cтойкость к перепадам температур и внутреннему давлению;

Высокая теплоизоляция;

Трубы не подвержены механическим повреждениям, поэтому спокойно их можно закрывать различными конструкциями;

Хорошо изготовленное гладкое внутреннее покрытие предупреждает налет;

Полная совместимость со всеми гидравлическими инструментами;

Быстрый и легкий монтаж труб из сшитого полиэтилена в квартире и доме;

Простота в эксплуатации;

Трубы из сшитого полиэтилена долговечны, бесперебойный срок службы в течение 50 лет.

Изделия Rehau уникальны ещё и тем, что из них можно конструировать трубопроводы любой сложности и направленности. Их высокая стоимость является, пожалуй, единственным недостатком.

+7 (495) 509-53-15

+7 (915) 303-36-00

+7 (915) 303-36-00

Все работы выполняем на совесть с гарантией до 5 лет. Мастер приедет в течение 1 часа или в удобное время! Звоните!

ПРАВИЛЬНЫЙ И КВАЛИФИЦИРОВАННЫЙ МОНТАЖ ТРУБ REHAU

После того, как вы приобрели необходимый инструмент, внимательно прочитайте инструкцию перед началом монтажа труб Рехау. Убедитесь, что приобрели нужное количество инструментов, фитингов и переходников.

Для установки труб потребуется:

Специальный эспандер – расширитель с насадками для труб разных диаметров;

Труборез, рулетка и разметочный маркер для труб;

Пресс-зажим с насадками разных диаметров.

При помощи специальной подвижной гильзы выполняется холодная запрессовка. Благодаря такому методу не придется клеить, паять или сваривать что-то. Фитинги с удобной установкой помогут оборудовать сложные системы.

Изделия прессуются обжимными гильзами за счет гидравлического пресса, но перед этим следует провести развальцовку посадочного места для фитинга для того, чтобы труба подошла по размерам и вставилась на посадочное место.

Монтаж системы отопления трубами РЕХАУ осуществляется с помощью штуцера муфты и гильзы, которая создает прочное соединение. Эти изделия являются одним из лидеров на рынке и пользуются большим спросом среди потребителей, благодаря своему качеству и удобству в монтаже. Высокая цена инструментов и фитингов компенсируется невероятной прочностью изделий.

Порядок работ по прокладке труб Рехау с гарантией

  • Выезд специалиста на объект для консультаций и необходимых замеров;
  • Осмотр объекта, расчет количества материалов, определение стоимости и сроков выполнения работ
  • Подписание договора;
  • Приобретение и доставка на объект необходимого оборудования и материалов;
  • Проведение установленного объёма работ по монтажу труб REHAU;
  • Проверка и тестирование системы на герметичность всех соединений и работоспособности техники.

Мы гарантируем, что монтаж труб Рехау произойдет быстро и качественно с предоставлением длительных письменных гарантий на свою работу. Просто позвоните по номеру телефона, который указан на нашем сайте, и бригада профессиональных мастеров приедет по необходимому адресу, оценит состояние помещения, произведет нужные замеры и сделают свою работу профессионально и качественно.

Преимущества и недостатки

Так же как и любая продукция имеет свои преимущества и недостатки есть они и у изделий фирмы Rehau.

Преимущества:

  • легко и быстро монтируются;
  • не передают шум от движущейся воды на монолитные конструкции дома;
  • длительный срок эксплуатации — 50 лет;
  • универсальность;
  • не корродируют;
  • не образуют налёт из солей кальция и железа на внутренней поверхности;

Благодаря большому разнообразию фитингов можно легко врезаться в систему водоснабжения или отопления.

Недостатки:

  • относительно высокая стоимость;
  • дорогое оборудование для монтажа;
  • требуют установки «П» или «Г» образных температурных компенсаторов на длинных участках трубопроводов;
  • гибкость полиэтилена требует вспомогательных фиксирующих элементов.

Трубы Rehau-PEX невзирая на дороговизну уверенно завоёвывают рынок, тесня конкурентов.

Трубы Рехау в изоляции

Отличительная особенность трубной продукции Рехау — наличие изделий, встроенных в изоляцию из экструдированного вспененного полиэтилена (РЕ) со следующими характеристиками:

  • Служит для защиты трубопровода от охлаждения окружающей средой, препятствуют накоплению конденсата и является звукоизолятором.
  • Имеет эксплуатационный срок службы, равнозначный РЕХ-трубе, то есть не менее 50 лет.
  • Выпускается круглой и прямоугольной формы.
  • Цвет полиэтиленовой изоляции — серебристый по RAL 9006 (белый алюминий).
  • Снаружи изоляционная оболочка покрыта полиэтиленовой пленкой.
  • Теплопроводность полиэтиленовой изоляции 0,040 Вт/(м•°K).
  • Используется на трубах Rautitan Stabil, Pink и Fiexe диаметрами 16, 20 и 25 мм (круглая оболочка), 16 и 20 мм (теплоизолятор квадратного сечения).
  • Толщина защитного слоя для изоляции квадратного сечения 9 и 26 мм, у круглой теплозащиты размеры ее стенки — 4, 9 и 13 мм.

Также для предохранения труб от конденсата, механических повреждений, сдавливания при укладке в бетонную стяжку, при прохождении трубопроводом деформационного шва, выпускают гофру черного цвета. Она изготавливается из полиэтилена низкой плотности, способного выдерживать температуры до + 105 °С. Гофрированная оболочка используется на трубных изделиях диаметрами 16 (16,2), 20, 25 и 32 мм.

Рис. 7 Размерные параметры теплоизоляции труб Rautitan Stabil

Основные разновидности труб Rehau

Фирма выпускает несколько типов труб, отличающихся назначением и физическими характеристиками. Это позволяет подобрать изделия, соответствующие условиям эксплуатации и запланированному бюджету.

RAUTITAN Stabil

В этой линейке представлены универсальные трубы, которые могут применяться для водоснабжения зданий и в отопительных системах. Изнутри трубы RATITAN Stabil выполнены из сшитого полиэтилена и защищены алюминиевой прослойкой. Также в них имеется самонесущий слой РЕ-Хс, благодаря которому трубопровод сохраняет эксплуатационные качества даже при повреждении алюминия.

Благодаря высокой жесткости и пластичности материала трубы могут использоваться в открытой разводке и сохраняют форму после изгиба. Они рассчитаны на максимальное давление 10 бар и температуру до 95 градусов. Чтобы гарантировать прочность, перед отправкой потребителям изделия проходят тестирование путем подачи давления 16 бар.

RAUTITAN Flex

В этих трубах отсутствует алюминиевая прослойка, поэтому они отличаются повышенной гибкостью. Они сделаны из прочного износоустойчивого полиэтилена, который невосприимчив к коррозии. Достоинство материала в том, что на нем не оседают отложения. Трубы Rehau предназначены для монтажа магистральных трубопроводов водоснабжения и отопительных систем, в том числе для устройства «теплого водяного пола». Максимальная рабочая температура эксплуатационной жидкости в трубах RAUTITAN Flex – 70 градусов, давление — 10 бар.

Отдельные отрезки трубопровода соединяются фитингами и комплектующими подходящего размера.

RAUTITAN Pink

Эта категория применяется исключительно для магистралей отопительных систем. Они окрашены в розовый цвет, что позволяет легко отличить RAUTITAN Pink от других типов. Продукция Rehau изготавливаются из сшитого по молекулярной технологии полиэтилена. В структуре стенок присутствует слой на основе этиленвинилалкоголя, защищающий от воздействия атмосферного кислорода. Однако из-за него материал непригоден для питьевого водоснабжения. RAUTITAN Pink могут эксплуатироваться при температуре до 95 градусов и давлении до 9 бар.

RAUTITAN His

Простые универсальные трубы, которые можно использовать для подачи воды либо теплоносителя. Они изготавливаются из плотного полиэтилена, сшитого пероксидным методом. Этот материал без запаха и вкуса. Трубопроводы из RAUTITAN His могут эксплуатироваться с рабочим давлением 10 бар. Максимальная рабочая температура достигает 70 градусов, однако допускается кратковременный нагрев до 100 градусов.

RAUTITAN RAUTHERM


В линейке присутствуют три варианта изделий:

  • RAUTHERM-S, имеющие характерный красный цвет, используют при сооружении систем отопления.
  • Желтый RAUTHERM-SL, предназначенный для ремонта и восстановления трубопроводов без использования сварки.
  • Прочный толстостенный RAUPINK с прослойкой, предотвращающей разрушение от контакта с кислородом.

Трубы Rehau RAUTITAN RAUTHERM отличаются повышенной гибкостью. Они часто используются при разводке коммуникаций под плинтусом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
