Трубы и Фитинги REHAU: Обзор

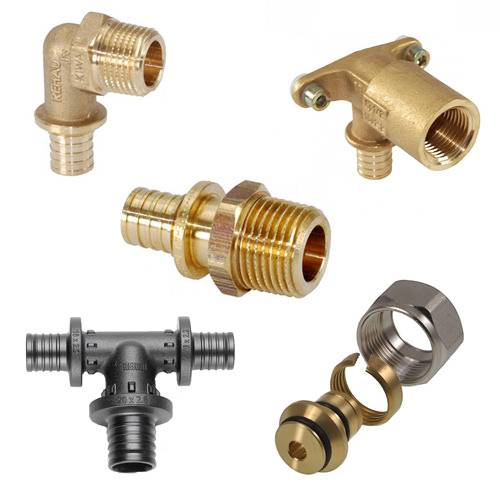

Фитинги и способы соединения

Дабы избежать различных неудобств и полностью замкнуть линейку производства на себе немецкие специалисты помимо изготовления высококачественных труб для холодного и тёплого водоснабжения, занялись созданием фитингов.

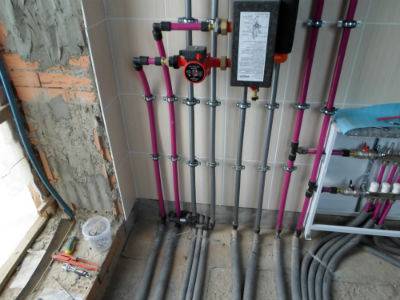

Пример сборки элементом фитингами Рехау

Фитинги Рехау настоятельно рекомендуется закупать только если вся ваша система или хотя бы большая ее часть состоит именно из аналогов от того же производителя.

В отличие от стандартных безымянных фитингов, соединительные детали от Рехау обладают простой, но в то же время очень действенной конструкцией.

Они легко внедряются в трубу посредством закручивания, а между собой соединяются благодаря системе надвижных гильз. Гильзы затягивают штуцеры фитингов, при этом на процесс уходит минимум времени и сил.

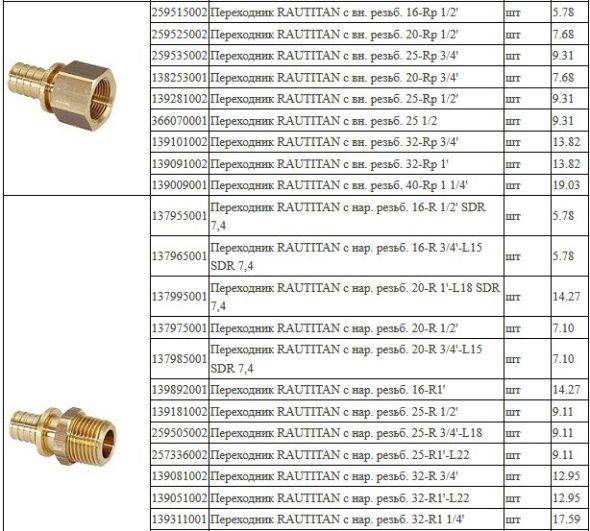

Большинство фитингов Рехау ориентированы на резьбовые или безрезьбовые соединения. Однако если вас интересует сварка элементов, то есть в линейке продукции и такие образцы.

Монтаж

Монтаж трубопроводов Рехау, в независимости от того, собираетесь вы соединять их в конструкции тёплого пола или радиаторного отопления, сводится к нескольким простым операциям.

Во многом это возможно благодаря удивительной простоте и функциональности готовых фитингов.

Этапы работы:

Подготавливаем все оборудование, осматриваем его целостность.
Нарезаем трубы.
При необходимости зачищаем торцы.
Прокладываем ветку по нужному направлению.
Фиксируем фитинг с помощью обжима с поворотом. Идеально если у вас для таких задач имеется специальный инструмент.
Трубы с фитингами собираем вместе благодаря надвижным гайкам.
Завинчиваем гайки, оцениваем состоянием трубопровода, общий уровень герметичности.

Система теплых полов из продукции Рехау

После этого остается только убедиться, что все сделано правильно. Для чего достаточно сделать тестовый прогон системы.

К счастью, гнутся трубы Рехау, особенно из линейки Flex, на удивление легко, так что каких-то серьезных неприятностей у вас возникать не должно.

Способы установки труб Рехау для отопления

Сборка сетей обогрева производится по разработанным производителем технологиям. Для этого выпускается полный комплект необходимых деталей, которые нужно только правильно выбрать и использовать. После подготовки проекта, необходимо заказать набор фитингов и обзавестись специальным инструментом REHAU RAUTOOL, ножницами для резки, эспандером (расширителем кромок), рулеткой и маркером. При заказе монтажа у нашей компании, все необходимое есть у сотрудников и не входит в круг забот клиента.

Теплые полы устанавливаются на стандартные теплоизоляционные подложки и фиксируются специальными зажимами. Все стыки собираются на штатных фитингах по рекомендованной технологии. Видимая простота монтажа не должна вводить в заблуждение — самостоятельно собрать все воедино практически невозможно. Более выгодно и безопасно как для эксплуатации, так и для финансов, заказать монтаж специалистам.

Монтаж отопительной системы Рехау

Монтаж пластиковых и металлопластиковых систем отопления Рехау выполняется по тем же принципам, что и в случаях, когда используются полипропиленовые изделия.

Rautool M1

Небольшие отличия состоят лишь в таких пунктах:

Монтаж выполняется с помощью специального инструмента Rautool, что выполняет соединения в диапазоне диаметра от 14 до 110 мм. Привод для инструмента может быть ручным, аккумуляторным или электрическим;
Монтаж отопления требует использования специальных полимерных фитингов различных диаметров;
Собственная разработка компании – монтаж элементов с подвижной гильзой, что позволяет устанавливать трубопровод без ревизий.

В целом, следует отметить, что монтаж готовых систем от немецкой компании Рехау выполнять намного проще, чем устанавливать полипропиленовые трубы. Производитель продумал все до мелочей, чтобы монтаж отопления производился максимально быстро и результативно.

Характеристики и виды труб

Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:

PEX-a — пероксидные;
PEX-b — силановые;
PEX-c — подвергнутые обработке быстрыми электронами;
PEX-d — азотные.

Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.

Они применяются в устройствах:

тёплых полов;
отопления бытовых и производственных помещений;
подачи холодной или горячей воды;
обвязки кондиционеров.

Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.

RAUTITAN pink

Это специально спроектированные трубы типа PEX-a для создания отопительных систем в частных домах и в производственных помещениях. Для предохранения от растворенного кислорода в воде применяется промежуточный слой из этилен винил алкоголя.

Применяются RAUTITAN pink в трубопроводах с рабочим давлением не больше 9 бар и предельной температурой до 95 °C. Кратковременно полиэтиленовые трубопроводы выдержат повышение температуры теплоносителя до 110 °C. Производятся трубы с условным проходом диаметрами от 16 до 63 мм, поставляются бухтами или отдельными шестиметровыми кусками.

RAUTITAN his

Rehau Rautitan His 311

Труба из сшитого полиэтилена Rehau RAUTITAN применяется для подачи горячей или холодной воды в жилые и промышленные помещения, для обвязки технологических трубопроводов. Её выпускают из сшитого полиэтилена марки RAU-PE-Xa с добавкой пероксидов под давлением. Производится с условным проходом от 16 до 63 мм в бухтах или отдельными кусками длиной до 6 метров и с толщиной стенок от 2,2 до 8,6 мм.

Применение этой марки полиэтилена обеспечивает стабильную работу трубопроводов при рабочей температуре теплоносителя до 90˚С. Имеет небольшое температурное удлинение 0,15, обладает гибкостью (радиус изгиба равен 8 диаметрам), износостойкостью, сроком службы более 50 лет.

RAUTITAN stabil

Эти трубы используются в системах отопления и водоснабжения. RAUTITAN stabil это многоцелевая труба с несколькими слоями. Между внутренней и внешней оболочками расположена промежуточная защитная алюминиевая прослойка. Она играет роль изолятора внешнего слоя несшитого полиэтилена от диффузии в него кислорода из воды.

В водопроводах для питьевой воды трубопроводы должны рассчитываться на рабочее давление до 10 бар. В системах отопления трубопроводы RAUTITAN stabil устанавливаются на магистралях с рабочим давлением до 10 бар и температурой теплоносителя до 95˚С.

Во время возникновении аварийных ситуаций выдерживает недолгое повышение температуры воды до 100 градусов Цельсия.

RAUTITAN flex

Rehau Rautitan flex

Трубами RAUTITAN flex подают горячую и холодную воду, устраивают тёплые полы, применяют в помещениях для обогрева чугунными батареями или биметаллическими радиаторами.

Промежуточный защитный алюминиевый слой не только предохраняет проникновение кислорода из воды во внутренние слои сшитого полиэтилена, но и способствует лучшей передаче тепла. Поэтому эти трубы рекомендуется использовать при устройстве тёплых полов под: керамическую плитку, ламинат, керамогранит.

RAUTHERM S

Труба RAUTHERM S используется для устройства тёплого пола. Благодаря небольшой цене наибольшую популярность среди потребителей получила труба из сшитого полиэтилена диаметром 17×2,0 мм.

В трубопроводе имеется защита от проникновения растворённого кислорода из промежуточного слоя этилен винил алкоголя сополимера. Благодаря трёхмерной внутренней структуре изделия из сшитого полиэтилена устойчивые на разрыв, не образуют трещин на протяжении всего периода эксплуатации.

Гарантия на использование трубопроводов без разрыва соединений от превышения рабочего давления не более чем в семь раз составляет 10 лет.

В трубах из сшитого полиэтилена вместо воды можно использовать антифриз или этиленгликоль. Гибкость трубопроводов позволяет применять различные схемы укладки одним куском, что исключает протечки теплоносителя на 100%.

Немного о Рехау

Компания Рехау была основана 1948 году в баварском городе с одноименным названием. Кроме ее президента Гельмута Вагнера, изначально в штат входило три сотрудника, которые обслуживали один экструдер.

В настоящее время Rehau представляет собой крупнейший мировой концерн с годовым оборотом в 3,4 миллиарда евро. В штате компании насчитывается около 20000 сотрудников, которые работают на 41 предприятии, в 105 офисах продаж, в 23 административных и 9 распределительных центрах.

Rehau известен как производитель:

Полимерных комплектующих и электротехники для автомобильных концернов Porsche, Volkswagen, BMW и Audi.
Пластиковых оконных, дверных систем из хорошо известного рядовому потребителю металлопластикового профиля Рехау.
Садовых шлангов, канализационных и сшитых полиэтиленовых труб для сетей водоснабжения, отопления, производство которых было освоено в 1968 году. Спустя 20 лет в 1988 году была внедрена технология их соединения при помощи сдвижных (натяжных) гильз.
Жалюзи, мебели и около 15000 комплектующих для ее сборки.
Систем отопления и охлаждения внутренних помещений, солнечных батарей и комплектующих для геотермальных тепловых насосов.

Рис. 2 Молекулярная решетка обычного и сшитого полиэтиленов

Монтаж труб

Чтобы произвести монтаж труб Рехау своими руками, требуется:

приобрести необходимый инструмент;
предварительно ознакомиться с инструкцией сборки трубопровода.

Инструмент, необходимый монтажа

Прежде чем приступать к монтажу труб, надо:

приобрести нужное количество труб, соединительных фитингов и переходников. Для расчета необходимых материалов составляется схема водопровода;

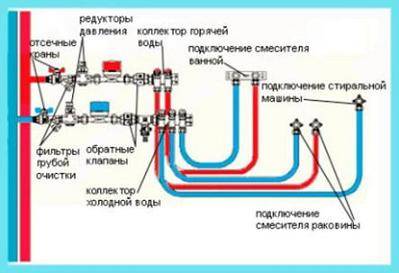

Примерная схема разводки труб горячей и холодной воды в городской квартире

приготовить инструмент для монтажа труб Рехау:

Расширитель для монтажа труб

пресс-зажим с дополнительными насадками разного диаметра. Поскольку монтаж рассматриваемого вида труб несколько отличается от обычной сварки, то и для проведения процедуры требуется такой специфический инструмент для монтажа труб Rehau;

Ручной пресс, применяемый для соединения труб, REHAU RAUTOOL

инструмент для резки труб. Труборез стандартный, используется для всех видов пластиковых труб;

Инструмент для резки полимерных труб

рулетка, маркер для разметки труб.

Стандартный мерительный инструмент, применяемый при строительстве

Все инструменты можно приобрести по отдельности или комплектом. Средняя стоимость комплекта 2 500 рублей.

Процесс сборки трубопровода

Монтаж труб из сшитого полиэтилена Rehau начинается с подготовки труб. Подготовка состоит из двух шагов:

согласно с ранее подготовленным чертежом нарезаются трубы различных размеров;

Процесс отреза трубы нужного размера

подготавливаются фитинги, необходимые для сборки определенного участка трубопровода.

Если производится монтаж отопления трубами Рехау, то целесообразнее сразу подготовить все участки системы, а затем предварительно проверить правильность отрезков по схеме.

Для проверки все трубы и фитинги располагаются на полу в определенном порядке. Особенно это актуально для проведения отопления в городских квартирах, так как требуется отключение отопления во всем доме.

При нарезке труб следует руководствоваться старинной русской пословицей – «семь раз отмерь, один раз отрежь». Ошибки в нарезке труб могут привести в невозможности установить систему трубопровода в помещении.

Стыковка труб и фитингов между собой осуществляется при помощи гильз, которые фиксируются следующим образом:

на расширитель подбирается насадка, диаметр которой полностью соответствуют диаметру применяемой трубы. При этом рукоятка инструмента должна быть полностью разведена (концы рукоятки располагаются под прямым углом друг к другу);
насадка на эспандере должна держаться прочно и сидеть на штифте до упора;
на отрезок трубы, который требуется соединить с фитингом, надевается гильза. Диаметр используемой гильзы также должен соответствовать диаметру трубы;

Каждая гильза имеет фаску. При установке она должна быть направлена в сторону будущего соединительного шва.

на другой конец насадки, установленной на расширитель, одевается труба. При сведении рукоятки эспандера труба расширяется;

Процесс расширения трубы для дальнейшего монтажа

расширенный конец трубы соединяется с фитингом, который необходимо установить в этом месте;

Вставка фитинга в подготовленный конец трубы

к фитингу подводится ранее установленная гильза;
используя пресс-зажим, гильза до упора продвигается в фитинг. Прочное и надежное соединение готово.

Фиксация фитинга пресс зажимом

При обустройстве соединения труб и фитингов нельзя допускать даже малейших перекосов. Все соединяющиеся части должны располагаться строго горизонтально друг к другу. В противном случае соединение получится ненадежным.

Пошаговая схема работы с пресс-зажимом

Монтаж труб Рехау для отопления, газо- или водоснабжения должен производиться с соблюдением всех норм безопасности. В первую очередь требуется позаботиться о защите глаз (использование маски) и рук, которые не рекомендуется вставлять в движущиеся элементы.

Приведенное ниже видео монтажа труб Рехау позволит понаблюдать за процессом со стороны, чтобы точнее выяснить все важнейшие аспекты.

Произвести монтаж труб немецкого производителя компании Рехау под силу каждому. Главное – иметь необходимый инструмент и четко следовать приведенной выше инструкции.

Главные отличия изделий Рехау от полипропиленовых труб

Трубопровод Рехау изготавливается из высококачественного полиэтилена, который существенно превосходит полипропиленовые изделия. Основные достоинства трубопровода для отопления Рехау:

Устойчивость к коррозии;
Рабочая температура до 95 °С, в то же время полипропиленовые трубы не обладают столь широким диапазоном температуры без потерь качества;
Низкая теплопроводность;
Обладают эффектом памяти формы, что обеспечивает абсолютную герметичность соединения;
Устойчивость к царапинам и прочим механическим повреждениям;
Имеют хорошую звукоизоляцию;
Устойчивость к ультрафиолетовому излучению;
Срок эксплуатации до 50 лет.

Для сравнения, полипропиленовые изделия подвержены воздействию ультрафиолета и имеют значительное тепловое расширение. Рехау представляет новый уровень развития отопительного оборудования, что имеет оптимальное соотношение надежности и функциональности.

Монтаж систем отопления водоснабжения Клин, Клинский район

Расчет стоимости отопления

Стоимость ремонта систем отопления

Стоимость монтажа водоснабжения

Полипропиленовые трубы

Полипропилен относится к термопластам – полимерным материалам, чьи характеристики меняются в зависимости от температуры окружающей среды. При 140°С базовый вид этого полимера (маркируется PP – «ПП») размягчается, при 170-ти – плавится. Исходя из этих цифр, максимальной рабочей температурой для изделий из полипропилена считаются 120°С, но — в отсутствие давления.

Для изготовления труб применяется не базовый полипропилен, а несколько его разновидностей, различающихся величинами отдельных характеристик. Кроме индивидуальных плюсов и минусов, эти разновидности обладают внушительным рядом достоинств, присущих всем полимерным трубам.

Наиболее значимые преимущества всех полипропиленовых труб:

Экологичность. Полипропилен ничего не выделяет в окружающую среду, вода от контакта с ним не приобретает посторонних запахов и вкуса, не меняет цвета.
Бесшовная конструкция. Отсутствие швов – это однородность структуры стенок, повышающая герметичность прямолинейных участков.
Способность выдерживать достаточно высокое давление.
Абсолютная влагостойкость полипропилена.
Низкая теплопроводность. Для систем ГВС и отопления это означает низкие теплопотери через стенки труб, а для трубопроводов холодного водоснабжения – незначительное образование конденсата на линиях открытого монтажа лишь при очень холодной воде. Следовательно, нет необходимости теплоизолировать разводку.
Морозостойкость. Относится ко всем полипропиленовым трубам, кроме РР-Н – эти предназначены только для внутреннего монтажа, так как при отрицательных температурах материал изготовления становится хрупким. Стойкость к морозу остальных ПП-труб определяется их разновидностью – от -20°С до максимально низких температур самых холодных регионов.
Низкое гидравлическое сопротивление. Внутренняя поверхность ПП-труб гладкая, а со временем ещё и покрывается специфическим налётом, заполняющим все микропоры. Для пользователей это означает отсутствие шумов при движении воды.
Простота монтажа и широко доступная цена. Чтобы монтировать линии из полипропиленовых труб, не требуется дорогостоящее оборудование — соединение фрагментов выполняется с помощью специального не дорого «паяльника», навыки работы с которым приобретаются быстро. ПП-трубы и соединительные фитинги в разы дешевле металлических аналогов.
Долговечность. При правильном выборе полипропиленовые трубы служат до 50 лет – столько же, сколько и ограждающие конструкции, в которые они заделываются.

Исходя из этого перечня достоинств, профессионалы считают: если позволяет давление и температура, нет оснований для использования вместо полипропиленовых труб металлических.

Из недостатков полипропиленовых труб нужно отметить:

Высокий коэффициент теплового расширения. На практике это означает, что удлинение 3-метрового, к примеру, фрагмента после нагрева может составить до 2-х сантиметров.
Способы учёта этого фактора при монтаже определены СНиП 2.04.05-91 – это устройство компенсационных ниш на поворотах, монтаж опор через 0,5 м на прямых участках.
Упругость. Допустимый радиус кривизны трубы при изгибе велик, и «обойти» прямой угол без фитингов в большинстве случаев не получится – для этого нужно использовать специальные доморощенные способы, не рекомендуемые производителями. Если же следовать правилам, то каждый ввариваемый в линию элемент — это нежелательное увеличение числа стыков. При обходе поворота незначительной кривизны линия в месте изгиба останется в напряжённом состоянии.
Толстые стенки труб. Это увеличивает наружный диаметр, следовательно – штробы для скрытого монтажа нужно выполнять глубже, что ослабляет основание. А теплоизоляция холодного водопровода открытого расположения сделает полипропиленовую разводку ещё толще.
К перечисленным «минусам» можно добавить также низкую стойкость некоторых разновидностей ПП-труб к ультрафиолету, но этот недостаток актуален лишь для наружных трубопроводов, потому что даже прозрачное оконное стекло УФ-лучи не пропускает.

Следует отметить, что не критичны и остальные минусы — они или нейтрализуются соответствующими способами, или не проявляются при грамотном исполнении монтажа. Примеры тому – монтаж опор с шагом в полметра, или качественная пайка стыков.

Вывод: полипропиленовые трубы – качественный и при этом дешёвый материал, позволяющий монтировать надёжные системы отопления, горячего и холодного водоснабжения. Необходимыми условиями надёжности и долговечности смонтированных контуров являются правильный выбор разновидности ПП-трубы, её соответствие ГОСТУ и грамотный монтаж.

Подготовка к монтажным работам

Выходы коллектора должны стать первыми элементами, требующими повышенного внимания. Только их правильная обработка обеспечит полную герметичность в системе.

Перед монтажом, рабочее место должно быть полностью очищено от пыли и мусора, как и оборудование. Сварка, резьба и склейка – способы, которые получили наибольшее распространение при проведении монтажа. Нужно только приобрести соответствующий вид фитинга, в зависимости от выбранного вами способа проведения монтажных работ.

Смотреть видео: системы Бир Пекс

Цельными и чистыми должны быть абсолютно все детали, которые используются при проведении монтажа. Требуется провести визуальный осмотр перед покупкой. Это позволит убедиться в качестве готового изделия. Отдельного внимания заслуживает их транспортировка.

Характеристики и виды труб

Трубы из сшитого полиэтилена подразделяются по виду производства на четыре группы:

PEX-a — пероксидные;
PEX-b — силановые;
PEX-c — подвергнутые обработке быстрыми электронами;
PEX-d — азотные.

Их производят диаметрами от 10 до 110 мм, рабочее давление от 8 до 25 бар. Они рассчитаны на работу в диапазоне температур от 0 до 95 °C, не вступают в реакцию с кислотами и щелочами.

Они применяются в устройствах:

тёплых полов;
отопления бытовых и производственных помещений;
подачи холодной или горячей воды;
обвязки кондиционеров.

Они выдерживают замерзание теплоносителя без разрыва соединений, быстро восстанавливают прежние размеры после размораживания воды.
