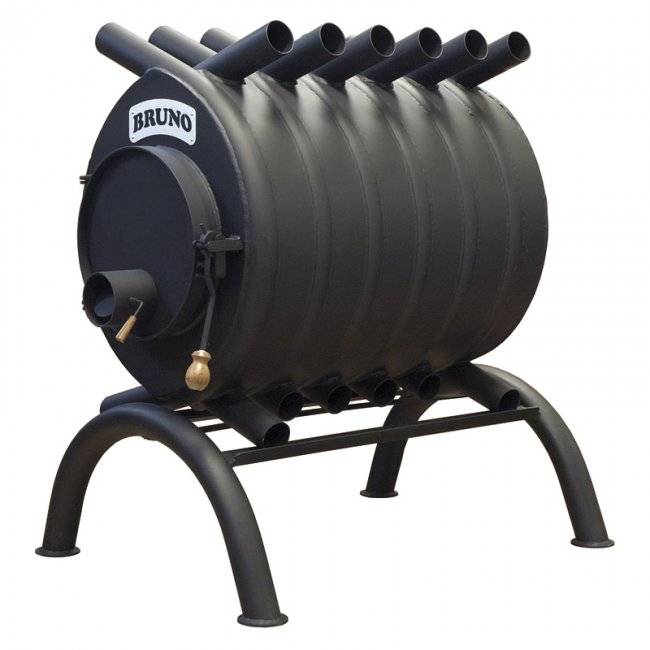

Подставка под печь Булерьян — советы и инструкция по изготовлению

Изготовление дымохода своими руками

Специалисты не рекомендуют делать трубы для Булерьянов самим, если нет соответствующих знаний и опыта. Процесс этот непростой и ответственный. Если все равно хочется попробовать поставить дымоход самостоятельно, то коротко распишем сложности, с которыми придется столкнуться в процессе.

Материалы и инструменты

Самостоятельно собрать и установить дымоотвод сложно. Нужно приобрести большой набор – стальные трубы к печке Булерьян, тройники, заглушки, хомуты, дефлекторы, межэтажные разделители, отводные колена, кронштейны и пр. Перед покупкой необходимо провести все расчеты длины и диаметра всех деталей. На картинке ниже приведен пример, что может понадобиться для обустройства стального дымохода:

Внимание: самостоятельно собирать и устанавливать можно только стальные системы для Буллерьяна. Керамические дымоходы слишком сложны, работу с ними лучше доверить специалистам

Пошаговая инструкция по сборке

После того, как все детали куплены, можно приступать к сбору конструкции и ее установке. Существует несколько вариантов сбора внешнего и внутреннего дымохода.

Для соединения деталей используется сварка и прессование швов. Для точного схождения на концах труб надо делать углубления под насадки, на которые «ставятся» элементы меньшего диаметра. Два метода сборки отображены на картинке ниже:

Пространство между деталями заполняется негорючим волокнистым утеплителем. Совет: чтобы упростить процедуру, рекомендуется приобрести готовый модульный набор дымохода. Это избавит от необходимости самостоятельно подбирать отдельные труб и сопутствующие аксессуары, убережет от ошибок в расчетах диаметра и длины отдельных элементов.

Подключение

Наладка печи, собранной и установленной своими руками, полностью совпадает с процессом подключения готовой системы. Как было описано ранее в статье, главное требование на этом этапе – проверка герметичности швов (дымоход не не должен пропускать дым) и правильная тяга. Последнее проверяется путем открытия затворки печи и поднесения горящей спички (дым должен идти не в комнату, а четко направляться вверх; пламя должно быть ровным, без колебаний от ветра из дымохода).

Особенности монтажа

Общая схема подключения с описанием

Пожарная безопасность

Для любого помещения, где будет стоять печка, необходимо соблюдение норм пожарной безопасности:

  1. Ставить конструкцию можно только на негорючем основании, для этого прекрасно подходят стальные листы или бетонный пол.
  2. Около топки на пол обязательно укладывается лист стали, длина которого должна быть не меньше 1,25 м.
  3. Расстояние от стены до печи не должно превышать 1 метра для оштукатуренных поверхностей и 80 см для поверхностей со слоем изоляции.
  4. Печь может устанавливаться в помещении с отличной вентиляцией и площадью от 12 кв.м. автоматы для ТЭНа ставятся только в смежных помещениях.

Правильно установленная печь Булерьян по правилам ППБ

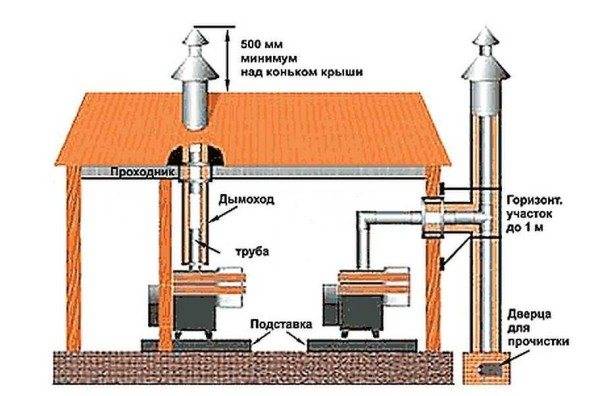

Установка системы дымоудаления

При установке дымохода следует обеспечить такие требования:

  • используются материалы, устойчивые к коррозии, высоким температурам, действию кислот;
  • дымоходная труба внутри должна быть идеально гладкой;
  • слой трубы, выходящий на улицу, утепляется базальтовой ватой, толщина которой будет не меньше 50 см.

Все дымоходы ставятся вертикально, длина отвода трубы от печи до общего дымохода не может быть больше 1 метра.

Гравитационная система

Подключая Булерьян с водяной рубашкой к естественному отопительному контуру, надо соблюдать следующие рекомендации:

  • печь на дровах ставится на 50 см ниже, чем установлены радиаторы;
  • трубы монтируются под углом;
  • в самой высокой точке (обычно на чердаке) ставится расширительный бачок;
  • для неотапливаемых чердаков место установки расширительного бака следует утеплить;
  • для труб подачи необходим особый контур обеспечения безопасности.

Принудительная циркуляция

Печь Булерьян с водяным контуром ставятся вместе с дополнительным насосом. Схема включает в себя:

  • на обратке ставится циркуляционный насос;
  • для регулировки используются термодатчики;
  • для контура необходим закрытый расширительный бачок;
  • для работы насоса следует установить ИБП со стабилизатором напряжения.

Трубы для обвязки

Для Булерьяна применяются различные трубы, но к их выбору следует отнестись ответственно, так как именно они оказывают большое влияние на производительность. Рекомендуется три виды труб, используемых при обвязке Булерьяна:

  • металлопластиковые, устойчивые к коррозии и простые в установке (могут применяться с принудительными системами отопления только для промышленных предприятий);
  • полипропиленовые трубы можно легко поставить своими руками, они недорогие, легкие, простые в монтаже (разрешены к установке для жилых строений);
  • стальные трубы выдерживают высокую температуру в течение длительного времени (могут использоваться для любого Булерьяна, но требует систему большей мощности, чем контур с пластиковыми трубами).

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

  1. Быстрый обогрев — за считанные минуты обогревает помещение.
  2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Рекомендации по эксплуатированию печки

Напольное покрытие, находящееся под дверкой топки, накройте прочным металлическим листом 50*70 сантиметров.

Печка работает благодаря оптимизированному процессу сгорания топлива, который в ней происходит

Поэтому при ее эксплуатации важно строго соблюдать требования к монтажу дымохода. Для стандартных моделей нужно сделать пятиметровый дымоход

Для более мощных конструкций – семиметровый дымоход.

Если во время работы печка немного дымит, вам нужно проверить тягу. Скорее всего, она недостаточная.

Ставьте печь на расстоянии 0,6 метра от материалов, которые легко загораются. Перед растопкой печи или закладыванием в нее дрова, проверьте, чтобы дымовая заслонка и регулятор были полностью открыты. Теперь можно укладывать топливо. Через двадцать минут горения конструкция перейдет в режим тления.

В топку можно бросать любое твердое топливо.

Если вы не уверены, что сможете правильно сделать подставку, тогда лучше обратитесь к профессиональному сварщику. Как правило, они знают все тонкости изготовления такой конструкции, поэтому сделают все быстро и не очень дорого. Если вы предоставите мастеру все материалы, то за его работу заплатите не больше 650 рублей.

Как работает печь Булерьян?

Принцип работы печи Булерьян

Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.

Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).

Установка печи

Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.

Схема установки печи в доме

Эксплуатация печи

В процессе эксплуатации необходимо следовать таким правилам:

  • Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
  • Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
  • Регулируем интенсивность горения и температуру заслонкой-регулятором.
  • Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.

При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.

Установка «Булерьяна»

При установке нужно выдерживать расстояния до стен, которые рекомендованы пожарной охраной. Примеры защиты стен и расстояние до печи в зависимости от материала:

  • деревянные неоштукатуренные — не менее 1000 мм;
  • слой теплоизолятора 7 мм, а сверху металл 1 мм — расстояние 500 мм;
  • негорючая штукатурка слоем 25 мм и керамическая плитка — 700 мм;
  • одинарная кирпичная кладка (55 мм) — 500 мм;
  • двойная кирпичная кладка (110 мм) — 300 мм;
  • щит из двух листов металла толщиной 1 мм, собранный при помощи негорючих вставок, расстояние между листами 30 мм; конструкция крепится на защищенную слоем теплоизоляции стену — расстояние до стен 300 мм.

Печь Bulerjan должна устанавливаться на негорючем основании. Это может быть четыре ряда кирпичей, уложенных плашмя. В качестве раствора используют глиняную смесь. Размеры основания — на 30 см больше параметров печи в любую строну. Для экономии кирпичей в двух нижних рядах можно оставлять пустоты. Другой тип негорючего основания — металлическая подставка под «Булерьян» из труб. Ее высота 150-300 мм. При любом способе установки на горючем полу перед печью должен лежать металлический лист его размеры: ширина 500 мм, длинна 700 мм.

Правила установки «Булерьянов» на горючем полу

При установке печи «Булерьян» своими руками важно правильно сделать дымоход. К ним предъявляются общие требования (за исключением того, что он весь должен быть заизолирован, но это не требование пожарников, а технологические нюансы)

Труба дымохода может быть:

  • Кирпичной. Толщина стенки 120 мм.
  • Бетонной со стенкой 60 мм.
  • Металлической (в том числе и сэндвич).

Параметры дымохода зависят от модели. Для печей «Булерьян» типа 00 и 01 минимальная высота — 4 м, сечение 120 мм; для моделей типа 02, 03 и 04 — выше 5 м, сечением от 150 мм. Дымоход нужно делать герметичным, стыки заделывать термостойким герметиком.

Разрешены оба вида вывода дымохода: через кровлю или в стену

Разрешены оба способа выведения дымохода — через стену и перекрытие. Вывод в стену реализуется проще, особенно при наличии нескольких этажей. При выводе через потолок, требуется оборудовать проходной узел через перекрытие и кровлю с соблюдением всех противопожарных мер. Высота дымохода над коньком — не менее 0,5 м.

Как видите, в установке нет чрезмерных требований: подготовили место, соорудили герметичный утепленный дымоход и можно проводить первую топку. Так что установка печи «Булерьян» своими руками — дело возможное.

Виды теплоносителя для Бурельяна

Булерьян с водяным контуром для отопления дома использует не только чистую дистиллированную воду, но и специальный антифриз, воду с незамерзающими добавками:

  1. Вода. Такой тип теплоносителя является основным, он чаще всего используется для отопления дома в течение всего сезона. Заливать можно только очищенную воду, жидкость, насыщенную металлами, использовать категорически нельзя. Дополнительно потребуется система фильтрации для предотвращения засорения труб контура.
  2. Антифриз, использование незамерзающих добавок. Такая жидкость обычно используется, если отопление будет нерегулярным, то есть периодически печка будет выключаться. Теплоноситель этого типа рекомендуется использовать для зданий, находящихся в суровых климатических условиях, при частых заморозках. Но цена отопления будет достаточно высокой, объем жидкости для контура потребуется на уровне 150 литров и больше.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

Печь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Достоинства и недостатки канадской печи

По сути являясь той же «буржуйкой», булерьян имеет особенное очарование и шарм, не так ли?

Специфика использования печи «Булерьян» изначально предполагала соблюдение нескольких обязательных требований, которые впоследствии сделали агрегат известным во всём мире. Конструкция отопительного прибора должна была обеспечивать:

  1. Мобильность. Поскольку вырубка деревьев предполагает постоянное передвижение по лесу, печь для лесорубов постоянно перевозится с одного места на другое, а из транспорта в помещение переносится на руках.
  2. Компактность. Агрегат должен иметь конфигурацию и размеры, которые дают возможность установить прибор в небольших временных постройках.
  3. Безопасность. Поскольку эксплуатация булерьяна предусматривает установку отопительного прибора непосредственно в жилой зоне, то его конструкция должна исключать возможность просачивания угарных газов. Сделать это возможным удалось за счёт герметичной рабочей камеры и решения в пользу однодверной схемы. Немаловажен и тот плюс, что конфигурация корпуса препятствует случайному касанию к раскалённому металлу тела печи.
  4. Производительность. Использование принудительной конвекции даёт возможность прогреть помещение за рекордно короткое время. Это условие выполняется благодаря системе каналов, которые ускоряют воздухообмен.
  5. Возможность длительной работы. Конфигурация рабочей зоны и конструкция поддувала позволяет булерьяну работать несколько часов от одной загрузки топлива, причём в качестве горючего можно пользоваться дровами, корой, щепками, стружками и т. д. Топить печь углем не рекомендуется, поскольку из-за высокой температуры горения этого топлива металл корпуса перегревается и деформируется. Как следствие искривление геометрии прибора, не закрывающаяся топочная дверца, трещины в местах сварных соединений.
  6. Простота и надёжность. Разрабатывая конструкцию твердотопливного агрегата, инженеры учитывали, что он будет эксплуатироваться в удалённых от цивилизации местах. Для изготовления или ремонта канадской буржуйки не требуется специального оборудования или дорогостоящих материалов, а для эксплуатации печи новичком достаточно небольшого инструктажа.

Как видите, достоинства булерьяна были заложены в конструкцию ещё на этапе проектирования. Возможно, разработчики и не подозревали, что их детище станет настолько популярным и будет использоваться как в быту, так и на производстве. Конечно же, как и любая другая конструкция, конвекционная печь этого типа не лишена и некоторых недостатков. Прежде всего, заявленной производительности агрегат достигает только при использовании абсолютно сухих дров. При влажности топлива более 10% выделяющийся водяной пар препятствует поступлению воздуха и снижает интенсивность горения, что приводит к уменьшению КПД. Кроме того, как и любая буржуйка, булерьян совершенно не держит тепло — достаточно топливу прогореть, как температура в помещении начинает падать.

Модельный ряд печей типа «Булерьян» содержит множество видов, отличающихся по мощности и конфигурации

К минусам конструкции можно отнести и то, что работа печи предполагает газогенераторный режим работы, при котором дрова больше тлеют, чем горят. Этот процесс сопровождается повышенным дымообразованием, которое приводит к выбросу вредных веществ и отложениям дёгтя в дымовом канале. Нередко маслянистым веществом покрывается внешняя часть дымохода и близлежащие участки крыши, что абсолютно не прибавляет картине привлекательности

Немаловажно и то, что при установке печки выдвигаются дополнительные требования по теплоизоляции и высоте дымохода, иначе эффективность её работы будет снижена

Как видите, агрегат не лишён недостатков, на которые честно указывают как сами разработчики, так и владельцы. Тем не менее многочисленные достоинства булерьяна сделали этот обогреватель одним из самых популярных агрегатов на рынке компактного твердотопливного оборудования.

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

  • Минимальное время на обогрев помещения.
  • Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
  • Равномерный обогрев комнат.
  • Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
  • Простота в обслуживании и экономичность.
  • Высокий уровень КПД (имеется возможность контролировать горение).
  • В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
  • Возможность использования в любом помещении.
  • Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Монтажные работы

Если все подготовлено, чертежи изучены, то можно приступать к работе. Пошаговый процесс изготовления печного устройства выглядит следующим образом:

  1. В самом начале необходимо собрать каркас будущей печки. Он будет сделан из переплетенных изогнутых труб, образующих своеобразный воздушный калорифер, там же расположится и топка. Для этого нужно с помощью трубогиба согнуть трубы таким образом, чтобы они имели радиус закругления примерно 225 мм, а длину — 120 мм.
  2. Затем нужно приварить элементы друг к другу металлическими полосками, чтобы получилось достаточно устойчивое и надежное основание. Конструкция должна быть цельной, без каких-либо отверстий и дыр, чтобы в комнату, где установлен прибор, не проникал дым.
  3. На следующем этапе приступают к изготовлению камеры дожигания. Собрать ее проще всего из листового железа. Нужно вырезать перегородки и смонтировать в них небольшие выемки для воздушного теплообменника.
  4. Теперь требуется с помощью аппарата для ручной сварки приварить к трубе 2 перегородки на ¼ длины.
  5. Затем в первые 2 трубы необходимо вмонтировать инжекторы. В это место и будут поступать выработанные продукты пиролиза. Необходимо проверить все сварные швы на герметичность и при необходимости затереть их.
  6. Из листового железа вырезаются 2 элемента, которые будут исполнять роль задней и передней стенки. В одной из частей проделывается небольшое отверстие для дымоходной трубы.
  7. На втором элементе также вырезается отверстие, куда крепится дверца. Ее можно изготовить из трубы диаметром не меньше 350 мм. Конструкцию требуется сделать двухслойной, в таком случае одна часть будет располагаться внутри загрузочной камеры, а вторая прикрывать топку снаружи.
  8. После того как дверка подготовлена, в ней проделывается дроссельное отверстие. Сам дроссель можно смонтировать из отрезка трубы с вращающейся заслонкой, при этом ее размеры должны полностью перекрывать просвет. Также на конструкции устанавливают надежный замок.

Конструкция

Прибор устроен очень просто. Он состоит из двухкамерной топки и труб, по которым движется теплоноситель.

Рассмотрим эти детали более подробно:

Её нижняя камера предназначена для сжигания дров или другого твердого топлива. Верхняя – для сжигания газообразных продуктов горения. Обе камеры находятся в одном корпусе и сообщаются между собой. Корпус плотно закрывает дверца. На дверце либо на корпусе есть заслонка, регулирующая подачу воздуха внутрь. С помощью этого нехитрого приспособления можно менять интенсивность горения. Чем больше кислорода поступает в топку, тем сильнее пламя.

Они плотно прилегают к боковым стенкам топки, повторяя их форму. Снизу и сверху трубы имеют отверстия. При контакте с корпусом воздух в трубах нагревается и выходит в верхние отверстия, прогревая помещение. Внутри создается разрежение, под воздействием которого снизу втягивается холодный воздух. Таким образом обеспечивается непрерывный поток.

Топливо сжигается в два этапа:

  1. Растопка. Дрова закладывают в топку и сжигают при открытой заслонке. На этом этапе через заслонку внутрь поступает большое количество кислорода, и горение проходит интенсивно. Растопка нужна для того, чтобы быстро прогреть корпус и трубы на его внешней стороне. Прогрев занимает от 5 до 30 минут. Чтобы он прошел быстрее, вместо обычного топлива используют щепки или бумагу.
  2. Этап длительного горения. Топку загружают дровами, а заслонку закрывают, чтобы уменьшить приток воздуха. Кислорода внутри должно быть достаточно для того, чтобы дрова медленно тлели. В таком режиме печь может работать более 10 часов. Время ее работы зависит от скорости сжигания топлива. На этом этапе энергия, выделяющаяся при горении, расходуется более эффективно, чем в обычных топках. Дым, насыщенный частицами топлива, не вылетает сразу в дымоход, а поступает из нижней камеры в верхнюю, где успевает прогореть почти полностью.
